Toshiba VRF – Anschluss und Aktivierung des CoolMaster Service-Adapters

Toshiba VRF – Anschluss des Service-Adapters

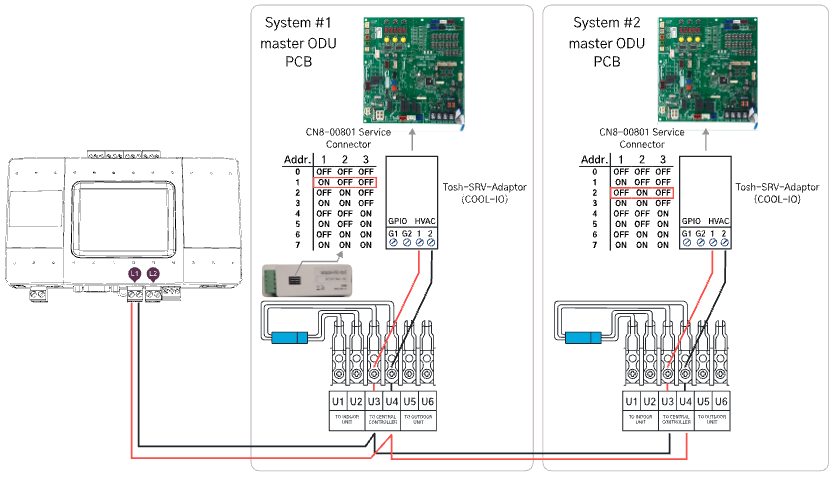

Adapter sollten an der Master-Außeneinheit jedes Systems installiert werden Jeder Adapter muss mit einer eindeutigen Adresse versehen werden, die über die DIP-Schalter wie in der Zeichnung gezeigt eingestellt wird   Maximal 8 Service-Adapter pro Leitung erlaubt Es ist nicht zwingend erforderlich, aber eine bewährte Methode, die Adapteradresse identisch mit der Systemadresse einzustellen, an die er angeschlossen ist Die GPIO-Anschlüsse am Adapter werden nicht verwendet

Schritte zur Terminal-Integration

Der Toshiba-Adapter ist so programmiert, dass die Außeneinheit mit den richtigen Inneneinheiten verbunden wird.

Dafür führen wir einen Test im Toolbox-Terminal durch.

1. Geben Sie ein:

ostat

2. Sie sollten folgende Antwort erhalten:

Y1.000 Undefined
OK

Suchen Sie das Modell der Außeneinheit aus dieser Liste heraus:

link Y1.100 SMMS
link Y1.100 SMMSe
link Y1.100 SHRMe
link Y1.100 SMMS-Mini
link Y1.100 SMMSu

3. Kopieren Sie die passende Zeile für die Außeneinheit ins Toolbox-Terminal. Zum Beispiel:

link Y1.000 SMMS-Mini

4. Sie sollten folgende Antwort erhalten:

OK

5. Starten Sie das Gerät neu, indem Sie das Netzkabel ab- und wieder anstecken oder geben Sie im Toolbox-Terminal ein:

boot 2

Nun erhalten Sie eine andere Antwort, wenn Sie den Befehl "ostat" im Toolbox-Terminal eingeben

ostat
Y1.000 SMMS-Mini  LineAddr:1 CapCtrl:100 OilRecC:0 OilRecH:0 CStart:0 HStart:0 Defrost:0 OilEqCt:0 SnowFnCt:0
       DownCtrl:0 UpCtrl:0 OCapCtrl:0 Demand:100 StopKeep:0 OnStrtHH:7 OnStrtMM:10 TotalCon:2 InvCurRl:255
       HiPrsRel:0 DschTRel:0 CoolStop:1 HeatStop:0 SV2Start:0 SV2HPRel:0 SV2LPRel:0 SV2OilPr:0 LoFanOp:0
       HtSinkRel:1 TotCtStp:-2
   Y1.001  HP:4 Comp(1):20.4 FanMode:29 4wayVlv:1 Pd[psi]:294.0 Ps[psi]:91.3 TD1:76.2 TE:-0.8 TL:30.3 TG:36.5 TS:2.1
          TU:-40.0 TO:1.0 CheckCd1:OK  CheckCd2:00 MCUver:1.60 I1:5.12 PMV1:67 SV2:0 SV3A:0 SV5:0 SV4:0
          TH:16.5 TL3:-100.0 TS3:-100.0 TK1:-999.9 PMV4:0
