LG VRF – CoolMaster Anschluss der Außengerät-Leitung

Dieser Artikel gilt für die folgenden CoolMaster-Produkte:

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

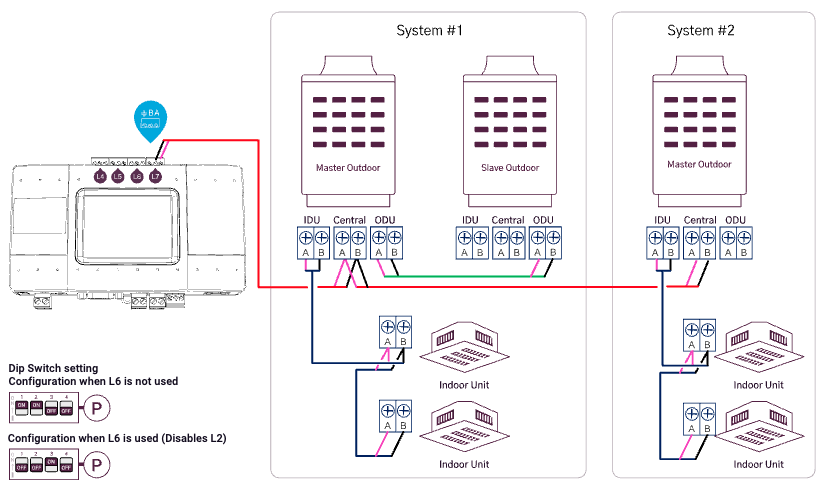

LG VRF – Anschluss der Außeneinheit

Maximale Systeme pro Leitung: 16

Maximale Innengeräte pro Leitung: 128

  • Unterstützte Leitungsnummern: L7 (Standard), L4, L5, L6 (bei Verwendung von L6 ist eine DIP-Schalter-Konfiguration erforderlich)
  • Auf die Polarität der Leitung achten. Wenn L6 nicht aktiviert wurde, ist bei L7 keine Polaritätsbeachtung nötig
  • Kabeltyp – Beachten Sie die Installationsanweisungen von LG
  • Leitungstyp im CoolMaster-Gerät einstellen auf:  LG
  • DIP-Schalter P gemäß Schaltplan einstellen,
    DIP-Schalter Q, R, S sind für die Leitungen 3, 4, 5, 6, 7, 8 nicht relevant
  • Beachten Sie die LG-Anleitung zur Adressierung der Geräte
  • Jedes Innengerät muss eine eindeutige Adresse erhalten
  • Falls Außendienst-Daten benötigt werden, Systemadresse einstellen (standardmäßig nicht erforderlich)
