Dieser Artikel gilt für die folgenden CoolMaster-Produkte:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
* Das Mischen verschiedener Midea-Serien auf derselben Leitung wird nicht unterstützt
|

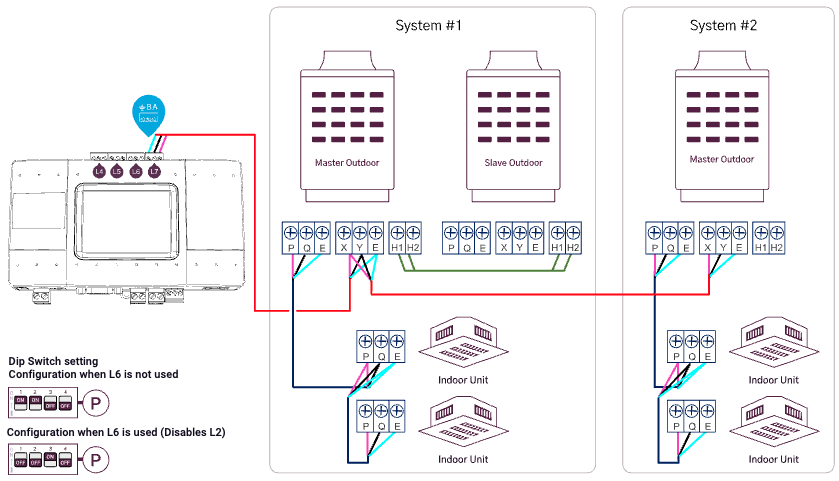

Midea VRF – Anschluss der Außenleitung
Maximale Systeme pro Leitung: 8
Maximal Anzahl Innengeräte pro Leitung: 64
|
- Unterstützte Leitungsnummern: L7 (Standard), L4, L5, L6 (bei Verwendung von L6 ist eine DIP-Schalter-Konfiguration erforderlich)
- Auf die Polarität der Leitung achten. Wenn L6 nicht aktiviert wurde, ist bei L7 keine Polaritätsbeachtung erforderlich
- Kabeltyp – Beachten Sie die Installationsanweisungen von Midea
-
Leitungstyp im CoolMaster-Gerät einstellen auf: MD
-
DIP-Schalter P gemäß Zeichnung einstellen,
DIP-Schalter Q, R, S sind für die Leitungen 3, 4, 5, 6, 7, 8 nicht relevant
-
Befolgen Sie die Anweisungen von Midea zur Adressierung der Geräte
- Jedes System und jedes Innengerät muss eine eindeutige Adresse haben
- Midea V5 unterstützt nur Innengeräte-Service-Daten
- Midea V6, V8 unterstützen Daten von Außen- und Innengeräten
- Verschiedene Midea-Serien dürfen nicht auf derselben Leitung gemischt werden
|
 |
