Midea VRF – CoolMaster Anschluss an die Innengerät-Leitung

Midea VRF – Anschluss an die Innenleitung

Maximal pro Leitung: 64 Innengeräte

• Unterstützte Leitungsnummern: L7 (Standard), L4, L5, L6 (bei L6 ist eine DIP-Schalter-Konfiguration erforderlich)
• Auf die Polarität der Leitung muss geachtet werden. Wenn L6 nicht aktiviert wurde, ist bei L7 keine Polaritätsbeachtung nötig
• Kabeltyp – Beachten Sie die Installationsanleitung von Midea
• Leitungstyp im CoolMaster-Gerät einstellen auf:  MD

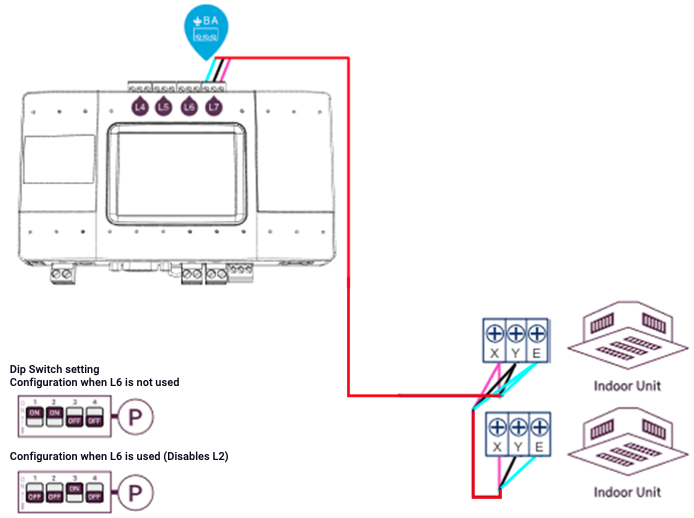

• DIP-Schalter P gemäß Schaltplan einstellen,
  DIP-Schalter Q, R, S sind für die Leitungen 3, 4, 5, 6, 7, 8 nicht relevant
• Befolgen Sie die Anleitung von Midea zur Adressierung der Geräte
• Jedes System und jedes Innengerät muss eine eindeutige Adresse haben
• Midea V6 und höher unterstützen Servicedaten für Innengeräte
• Verschiedene Midea-Serien dürfen nicht auf derselben Leitung gemischt werden
