CoolMaster PRM – Programmierer-Referenzhandbuch

HVAC-Leitungen

CoolMasterNet unterstützt acht HVAC-Leitungen, die als L1 ... L8 bezeichnet sind und für den Anschluss an verschiedene HVAC-Systeme vorgesehen sind. Alle acht HVAC-Leitungen können gleichzeitig (außer L1 mit L5 und L2 mit L6) und unabhängig voneinander entsprechend der CoolMasterNet-Konfiguration verwendet werden. Die meisten HVAC-Leitungen unterstützen je nach unten stehender Tabelle verschiedene HVAC-Typen, jedoch jeweils nur einen Typ zur gleichen Zeit, abhängig von der Konfiguration der jeweiligen Leitung.



HLK-Hersteller	Akronym	L1	L2	L3	L4	L5	L6	L7	L8
Daikin	DK	v	v
Mitsubishi Electric	ME	v	v
Toshiba	TO	v	v
Panasonic	PN	v	v
Hitachi	HT	v	v
LG	LG			v	v	v	v	v
Mitsubishi Heavy Industries	MH			v	v	v	v	v
Sanyo	SA			v	v	v	v	v
Gree	GR			v	v	v	v	v
Midea	MD			v	v	v	v	v
Kentatsu	KT			v	v	v	v	v
Trane	TR			v	v	v	v	v
Chigo	CG			v	v	v	v	v
Fujitsu	FJ								v
Samsung	SM			v	v	v	v	v
Tadiran Inverter	TI			v	v	v	v	v
Meitav	MT			v	v	v	v	v
Haier	HA	v	v
Blue Star	BSM			v	v	v	v	v
Tica	TICA			v	v	v	v	v





HomeAutomation/BMS-Protokolle

CoolMaster unterstützt mehrere Home Automation/BMS-Protokolle.

HomeAutomation/BMS-Protokoll	Abkürzung	Leitung(en) Port
KNX	KNX	L3
PlugBus (CoolHub)	CH	L3,L4,L5,L6,L7
HDL buspro 4-Draht	HDL	L3,L4,L5,L6,L7
HDL buspro IP		Ethernet
ModBus RTU CoolGate 4	CG4	L3,L4,L5,L6,L7
ModBus RTU CoolGate 5	CG5	L3,L4,L5,L6,L7
ModBus IP		Ethernet
SDDP		Ethernet
ASCII I/F		RS232, Ethernet
CoolRemote		Ethernet



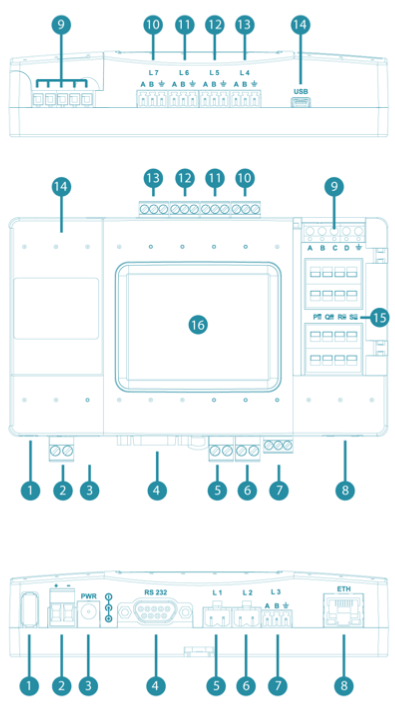

RS232-Port

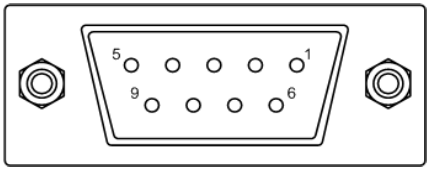

DB9-Pin	Signalpegel	Beschreibung
2	±12V	TxD (Daten von CoolMasterNet zu DTE)
3	±12V	RxD (Daten von DTE zu CoolMasterNet)
5	GND	Masse
1,4,6,7,8	Nicht verbunden



Das Geschlecht und die Pinbelegung des mit CoolMasterNet gelieferten RS232-Kabels sind für den direkten Anschluss an den PC-RS232-Port oder über einen Standard-RS232-zu-USB-Adapter geeignet. Die maximale Länge des RS232-Kabels sollte 25 m nicht überschreiten. Standardmäßig ist die RS232-Schnittstelle für ASCII I/F vorgesehen. Die Standard-Einstellungen des CoolMasterNet RS232-Ports sind:

• Baudrate 9600
• 8 Datenbits
• Keine Paritätskontrolle
• 1 Stoppbit
• Kein Flow Control



Ethernet

CoolMasterNet verfügt über einen IEEE 802.3-kompatiblen 10/100 Mb/s Ethernet-Port mit RJ45-Anschluss.
Nachfolgend die wichtigsten Merkmale des Ports.

Parameter	Wert	Hinweise
Maximale Ethernet-Kabellänge	137 m	CAT5-Twisted-Pair-Kabel
Bitrate	10/100 Mb/s
Unterstützte Ethernet-Protokolle	10BASE-T/100BASE-TX
Protokoll Auto-Negotiation	Aktiviert	Mit Link-Partner



Der RJ45-Anschluss verfügt über LEDs zur Anzeige von Link- und Aktivitätsstatus mit folgenden Bedeutungen.

LED	Farbe	Funktion
Link-LED	Grün	AN bei guter Verbindung AUS bei keiner Verbindung
Activity-LED	Orange	Blinkt bei Tx/Rx-Aktivität



Der Ethernet-Port wird von mehreren Protokollmodulen im CoolMasterNet verwendet · ASCII I/F (über ASCII I/F IP Server)

• Modbus IP
• HDL buspro IP
• SDDP
• CoolRemote

Die Netzwerkeinstellungen des CoolMasterNet werden mit dem Befehl ifconfig gesteuert.



ASCII I/F IP Server

Der ASCII I/F IP Server, bezeichnet als aserver, ist ein klassischer TCP/IP-Socket-Server. aserver hat folgende Standardeigenschaften:

Maximale Anzahl gleichzeitiger Verbindungen	4
Standard TCP/IP-Port	10102
Promptzeichen >	aktiviert



aserver kann mit dem Befehl set konfiguriert werden.



Modbus IP

Siehe das Dokument "Modbus Integration Guidelines".

CoolRemote Cloud-Verbindung

CoolMasterNet hält dauerhaft eine Verbindung zum CoolRemote-Cloud-Server aufrecht, sobald TCP/IP-Netzwerk mit Internetzugang besteht. Der Status der CoolRemote-Verbindung wird auf dem LCD-Bildschirm durch das Cloud-Symbol unten rechts angezeigt.

Kein Cloud-Symbol	Kein TCP/IP-Netzwerk
	Verbunden – Leerlauf
	Verbunden – Kommunikation aktiv
	Getrennt – mit Fehlercode



ModBus RTU

CoolMasterNet kann als ModBus RTU-Slave-Gerät gemäß der Modbus-IDA.ORG "MODBUS over serial line specification and implementation guide" betrieben werden. Das Standard-Frame-Format für RS485 ist:

• Baudrate 9600, 8 Datenbits
• Keine Paritätskontrolle
• 1 Stoppbit
• Kein Flow Control



GC4

CG4 basiert auf dem ModBus RTU-Protokoll. Die Adresszuordnung ist ähnlich wie beim CoolGate-Gerät, das zuvor von CoolAutomation hergestellt wurde (siehe CoolGate PRM für weitere Informationen). Das CG4-Protokoll kann für die Abwärtskompatibilität verwendet werden.



GC

Siehe das Dokument "Modbus Integration Guidelines".



GPIO

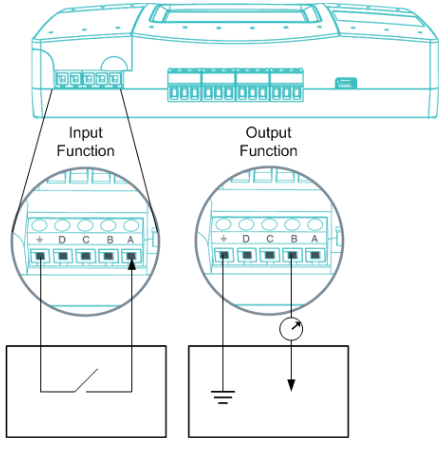

CoolMasterNet unterstützt vier GPIO, gekennzeichnet mit A B C D (siehe Layout). GPIO kann je nach Funktion als Eingang oder Ausgang konfiguriert werden.





Parameter	GPIO A	GPIO B	GPIO C	GPIO D
Eingangsspannung Low (V IL)	<1V	<1V	<1V	ADC
Eingangsspannung High (V IH)	>2,4V	>2,4V	>2,4V	ADC
Ausgangsspannung High (V OUT HI)	3,3V	3,3V	3,3V	3,3V
Maximaler Ausgangsstrom (I OUT)	20mA	20mA	20mA	20mA
Pull Up	5,6K	5,6K	5,6K	N.A.

Die Steuerung der GPIO-Funktion erfolgt über den Befehl gpio.



USB

CoolMasterNet verfügt über USB-Device- und USB-Host-Anschlüsse. Der USB-Device-Anschluss wird für Wartungsarbeiten verwendet.



Stromversorgung

CoolMasterNet kann aus verschiedenen Stromquellen betrieben werden:

• Mitgeliefertes AC/DC-Netzteil für CoolMasterNet
• 12–24V DC von der Klimaanlage oder anderem Gerät
• USB-Device-Anschluss

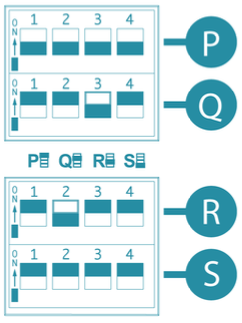

Die DIP-Schalter befinden sich hinter der kleinen Zugangsklappe auf der oberen rechten Seite des CoolMasterNet.



Schalter	Ein	Aus
P1, P2	Verbindet L6 und L7 und aktiviert die automatische Polaritätserkennung auf L7	L6 und L7 sind getrennt
P3	L6 aktiviert, L2 deaktiviert	L2 aktiviert, L6 deaktiviert
P4	Produktionsmodus	Normaler Betriebsmodus





DIP-Schalter Q, R

Mit den DIP-Schaltern Q und R werden die internen Parameter der Klimaleitungen L1 und L2 an die Anforderungen des jeweiligen Klimatyps angepasst.

Klimatyp	DIP-Schalter Q – Klimaleitung L1
	Q1	Q2	Q3	Q4
DK	EIN	AUS	EIN	AUS
ME	AUS	AUS	AUS	AUS
TO	AUS	EIN	AUS	EIN
SA	AUS	EIN	AUS	EIN
PN	AUS	EIN	AUS	EIN
HT	AUS	EIN	AUS	EIN
HA (P,Q)	AUS	EIN	AUS	EIN



Klimatyp	DIP-Schalter R – Klimaleitung L2
	Q1	Q2	Q3	Q4
DK	EIN	AUS	EIN	AUS
ME	AUS	AUS	AUS	AUS
TO	AUS	EIN	AUS	EIN
SA	AUS	EIN	AUS	EIN
PN	AUS	EIN	AUS	EIN
HT	AUS	EIN	AUS	EIN
HA (P,Q)	AUS	EIN	AUS	EIN





DIP-Schalter S



Schalter	Ein	Aus
S1, S2	DC-Ausgang auf Klimaleitung L1 aktivieren	DC-Ausgang auf Klimaleitung L1 deaktivieren
S3, S4	DC-Ausgang auf Klimaleitung L2 aktivieren	DC-Ausgang auf Klimaleitung L2 deaktivieren





CoolMasterNet bietet ein einfaches und umfassendes ASCII-I/F-Protokoll, das auf Text- (ASCII-) Zeichenketten basiert und verbale Befehle sowie Antworten darstellt. Das in CoolMasterNet implementierte ASCII-I/F ist vollständig abwärtskompatibel zu früheren Versionen der CoolAutomation-Produkte, wurde jedoch um zahlreiche wichtige Erweiterungen und Verbesserungen ergänzt, die vor allem zusätzliche Funktionen von CoolMasterNet unterstützen. Das ASCII-I/F kann entweder über die RS232-Schnittstelle (siehe RS232-Port) oder den TCP/IP-Server genutzt werden.



Allgemeine Protokolldefinitionen



Nachrichtenübermittlung

Die Kommunikation zwischen DTE und CooLinkNet über das ASCII-I/F basiert auf Text- (ASCII-) Zeichenketten. Ein Kommunikationsbeispiel ist unten dargestellt.



>ls L2	<- Befehl	DTE an CooLinkNet
L2.102 AUS 20C 27C Auto Kühlen OK - 0 L2.103 AUS 20C 24C Niedrig Auto OK - 0	<- Antwort	CooLinkNet an DTE
OK	<- Exit-Code
>	<- Eingabeaufforderung



Die an CooLinkNet gesendete Befehlszeile muss mit der Sequenz <CR> (Carriage Return 0x0D) <LF> (Line Feed 0x0A) oder mit einem einzelnen <CR>-Zeichen abgeschlossen werden. Zeichenketten von CooLinkNet (außer dem Prompt-Zeichen) enden immer mit <CR><LF>. Befehle sind case-sensitiv und dürfen keine führenden oder nachgestellten Leerzeichen enthalten. Das einzige Trennzeichen zwischen dem Befehlsnamen und den Befehlsparametern ist das Leerzeichen (0x20). Die Echo-Konfiguration (siehe set-Befehl) legt fest, ob Zeichen, die über die RS232-Schnittstelle an CooLinkNet gesendet werden, zurückgesendet werden oder nicht. Ist Echo ungleich null, werden die Zeichen zurückgesendet. Bei der RS232-Schnittstelle wird das Prompt-Zeichen '>' immer von CooLinkNet gesendet. Beim ASCII-Server ist das Senden des Prompts konfigurierbar.



Exit-Codes



Numerisch	Ausführlich	Beschreibung
0	OK	Befehl erfolgreich ausgeführt
1	Keine UID	UID nicht gefunden
2	Keine strikte UID	UID muss exakt sein
3	Falsches Format	Befehlsformat ist falsch
4	Fehlgeschlagen	Befehlsausführung fehlgeschlagen
5	Leitung unbenutzt	Leitung wird nicht verwendet
6	Unbekannter Befehl	Befehl ist unbekannt
7	Falsche HVAC-Leitung	Leitungsnummer ist falsch
8	Falsche Funktion	Falsche Funktion
9	Falscher Leitungstyp	Falsche Definition des Leitungstyps
10	Falscher Parameter	Befehlsparameter ist falsch
11	OK, Neustart erforderlich!	Befehlsausführung wird nach Neustart wirksam
12	Falsches GPIO	Falsches GPIO
13	SDDP deaktiviert	SDDP-Modul ist deaktiviert, bitte aktivieren um fortzufahren
14	Virtuelle Adresse in Benutzung	Virtuelle Adresse wird bereits verwendet
15	Falsche Eigenschaft	Falsche Eigenschaft
16	Anzahl der Leitungstypen überschritten	Es können keine weiteren Leitungstypen definiert werden
17	Warnung! DIP-Schalterstellung falsch	DIP-Schalterstellung ist für den definierten Leitungstyp nicht korrekt
18	SDDP nicht initialisiert	SDDP ist aktiviert, aber Ethernet-Verbindung ist noch nicht hergestellt
80	ModBus-Fehler: 80	Keine Antwort vom Empfänger
81	ModBus-Fehler: 81	Großes Timeout zwischen Bytes in empfangener Nachricht
82	ModBus-Fehler: 82	Kleines Timeout zwischen Bytes in empfangener Nachricht
83	ModBus-Fehler: 83	Empfangene Nachricht mit internem Timeout
84	ModBus-Fehler: 84	Empfangene Nachricht ist zu groß
85	ModBus-Fehler: 85	CRC-Fehler in empfangener Nachricht
86	ModBus-Fehler: 86	ModBus-Ausnahme in Antwort
100	Kollision	Kollision beim gesendeten Befehl auf der HVAC-Leitung
101	Nicht unterstütztes Feature	Nicht unterstützter Befehl oder Parameter für diese HVAC-Leitung
102	Falscher Innengerätetyp	Das gewählte Innengerät unterstützt diesen Befehl oder Parameter nicht
103	Kein ACK vom Innengerät	Innengerät hat den gesendeten Befehl nicht bestätigt
104	Timeout beim Empfang	Keine Antwort vom Innengerät
105	CS-Fehler in empfangener Nachricht	Prüfsummenfehler in empfangener Nachricht
106	Leitungsinitialisierung läuft...	Leitungsstatus kann wegen Initialisierung nicht angezeigt werden
107	Leitungsfehler	Ein Fehler auf der HVAC-Leitung ist aufgetreten
108	Übertragung deaktiviert	Das Innengerät kann die gemessene Raumtemperatur aufgrund der Schalterstellung nicht empfangen
150	HDL nicht initialisiert	HDL-Leitung wurde nicht definiert oder Netzwerkkabel ist nicht angeschlossen
151	HDL-DB Überlauf	HDL-Datenbank ist voll, neue Konfiguration kann nicht hinzugefügt werden
152	HDL-Ethernet deaktiviert	HDL über Ethernet deaktiviert
200	UID nicht gefunden	Angegebenes Innengerät nicht in der Datenbank gefunden
201	Strikte UID nicht gefunden	Angegebenes Innengerät mit strikter UID nicht in der Datenbank gefunden
202	Innengerät entfernt	Innengerät aus der Datenbank entfernt
203	DB Überlauf	Datenbank für Innengeräte ist voll, es kann kein neues Gerät hinzugefügt werden
204	Gruppen-DB Überlauf	Gruppen-Datenbank ist voll, es kann keine neue Gruppe hinzugefügt werden
205	VA-DB Überlauf	Datenbank für virtuelle Adressen ist voll, das Innengerät kann keiner neuen virtuellen Adresse zugeordnet werden
206	FDB5 Überlauf	Datenbank für Eigenschaften ist voll, es kann keine neue Eigenschaft hinzugefügt werden
250	Link-DB Überlauf	Link-Datenbank ist voll, es kann kein neues CoolPlug-Gerät mit dem Innengerät verbunden werden
251	Keine CooLinkHub-Leitung	CoolHub-Leitung nicht definiert, bitte definieren, um fortzufahren
252	Automatische Sichtbarkeit fehlgeschlagen	Beim Erstellen der Verbindung ist ein Fehler beim Hinzufügen der Sichtbarkeitseigenschaften aufgetreten
253	Verbindung existiert bereits	CoolPlug-Gerät ist bereits verbunden, bitte vorherige Verbindung löschen, bevor eine neue erstellt wird
307	KNX-DB Überlauf	KNX-Datenbank ist voll, es kann keine neue Gruppe hinzugefügt werden
309	KNX nicht verbunden	Keine Verbindung zum KNX-Chip
310	KNX-Leitung nicht gestartet	KNX-Leitung nicht definiert



UID

Die UID wird verwendet, um ein Innengerät oder eine Gruppe von Innengeräten zu identifizieren. Die UID hat folgendes Format:

Leitungsnummer	Punkt	Innengerätenummer
Ln	.	X	YY



• Line ist eine CoolMasterNet HVAC-Leitungsnummer wie L1, L2,... L* bedeutet "jede Leitung". Um die Kompatibilität mit CoolMaster- oder CooLink-Geräten zu gewährleisten, kann die Leitungsnummer in der UID weggelassen werden.
• Punkt ist ein Trenner zwischen Leitungsnummer und Innengerätenummer. Wird die Leitungsnummer weggelassen oder hat sie die Form L*, muss auch der Punkt weggelassen werden.
• Innengerätenummer ist die Nummer des Innengeräts im HVAC-System. Die Innengerätenummer kann auch '*' sein, was "beliebig" bedeutet.

Beispiele:

L1.102 -> Innengerät 102 auf Leitung L1

L2.003 -> Innengerät 003 auf Leitung L2

L*100 -> Gruppe von Innengeräten 100 auf allen Leitungen

L301** -> Gruppe von Innengeräten 1xx auf Leitung L3 (L3.100, L3.101,...)

L4 -> Alle Innengeräte auf Leitung L4

L* -> Alle Innengeräte auf allen Leitungen

203 -> Entspricht L*203 (nur für Kompatibilität mit älteren Geräten)





UID_STRICT

In manchen Fällen muss ein bestimmtes Innengerät eindeutig per UID referenziert werden. In diesem Fall ist die Verwendung von UID_STRICT im Format Ln.XYY erforderlich, wobei die Verwendung von '*' nicht erlaubt ist.



HVAC-Systeme mit 4-stelligen Innengerätenummern

Für HVAC-Systeme mit 4-stelligen Innengerätenummern: N1N2 - N3N4, werden die ersten beiden Ziffern N1 N2 im Bereich 00-15 in den X-Teil der UID gemäß folgender Tabelle codiert. Die letzten beiden Ziffern N3 N4 entsprechen dem YY-Teil der UID.



N1N2 - N3N4	X YY	Beispiel für Leitung L1
		Innengerätenummer	UID
00 - N3N4	0 N3N4	00-12	L1.012
01 - N3N4	1 N3N4	01-12	L1.112
02 - N3N4	2 N3N4	02-12	L1.212
03 - N3N4	3 N3N4	03-12	L1.312
04 - N3N4	4 N3N4	04-12	L1.412
05 - N3N4	5 N3N4	05-12	L1.512
06 - N3N4	6 N3N4	06-12	L1.612
07 - N3N4	7 N3N4	07-12	L1.712
08 - N3N4	8 N3N4	08-12	L1.812
09 - N3N4	9 N3N4	09-12	L1.912
10 - N3N4	A N3N4	10-12	L1.A12
11 - N3N4	B N3N4	11-12	L1.B12
12 - N3N4	C N3N4	12-12	L1.C12
13 - N3N4	D N3N4	13-12	L1.D12
14 - N3N4	E N3N4	14-12	L1.E12
15 - N3N4	F N3N4	15-12	L1.F12



Neben den oben beschriebenen allgemeinen UID-Codierungsregeln gibt es spezielle Regeln, die für bestimmte HVAC-Systeme gelten.



UID-Codierung für Hitachi (HT) HVAC-Systeme

HT Innengerätenummer		UID für Leitung L1
RD	ADDR
00	00 - 63	L1.000 - L1.063
01	00 - 63	L1.000 - L1.163
02	00 - 63	L1.000 - L1.263
03	00 - 63	L1.000 - L1.363
04	00 - 63	L1.000 - L1.463
05	00 - 63	L1.000 - L1.563
06	00 - 63	L1.000 - L1.663
07	00 - 63	L1.000 - L1.763
08	00 - 63	L1.000 - L1.863
09	00 - 63	L1.000 - L1.963
10	00 - 63	L1.000 - L1.A63
11	00 - 63	L1.000 - L1.B63
12	00 - 63	L1.000 - L1.C63
13	00 - 63	L1.000 - L1.D63
14	00 - 63	L1.000 - L1.E63
15	00 - 63	L1.000 - L1.F63
16	00 - 35	L1.000 - L1.199
17	00 - 35	L1.000 - L1.299
18	00 - 35	L1.000 - L1.399
19	00 - 35	L1.000 - L1.499
20	00 - 35	L1.000 - L1.599
21	00 - 35	L1.000 - L1.699
22	00 - 35	L1.000 - L1.799
23	00 - 35	L1.000 - L1.899
24	00 - 35	L1.000 - L1.999
25	00 - 35	L1.000 - L1.A99
26	00 - 35	L1.000 - L1.B99
27	00 - 35	L1.000 - L1.C99
28	00 - 35	L1.000 - L1.C99
29	00 - 35	L1.000 - L1.D99
30	00 - 35	L1.000 - L1.E99
31	00 - 35	L1.000 - L1.F99





Konfigurationsbefehle

Die Synopsis und Beschreibung der unten aufgeführten Befehle verwenden folgende Notation:

• Parameter oder in spitzen Klammern „ < > “ gruppierte Parameter sind verpflichtend.
• Parameter oder in eckigen Klammern „ [ ] “ gruppierte Parameter sind optional und können weggelassen werden.
• Die geschweiften Klammern ( ) werden verwendet, um Gruppen innerhalb von Klammern darzustellen.
• Das Zeichen „ | “ zwischen Parametern in Klammern bedeutet ODER.



Befehl	Beschreibung
set	Abfrage oder Änderung der CoolMaster-Einstellung(en)
Line	Abfrage oder Änderung des Status und der Konfiguration der HVAC-Leitung(en).
ifconfig	Abfrage oder Konfiguration der Ethernet-Netzwerkeinstellungen
boot	Start des CoolMaster
props	Abfrage oder Änderung der internen CoolMasterNet-Datenbank der Eigenschaften von Innengeräten
link	Steuerung der Link-Funktion im CoolMaster
simul	Simulation von <CNT> Innengeräten auf der HVAC-Leitung <Ln>.
gpio	Abfrage oder Konfiguration der GPIO-Funktionalität.
info	Abfrage der Position der CollMasterNet-DIP-Schalter und des DC-Ausgangs auf den Leitungen L1 und L2.
modbus	Abfrage oder Änderung der CoolMasterNet-ModBus-Konfigurationen.
ad	Weiterleitung des ASCII I/F-Befehls an das an die GMV5-Leitung angeschlossene CMNET-GR-GMV5-Gerät.
plug	Weiterleitung des ASCII I/F-Befehls an das an die CH-Leitung angeschlossene CoolPlug-Gerät
knx	Abfrage oder Änderung des KNX-Status und der Konfiguration
hdl	Abfrage oder Änderung des HDL-Status und der Konfiguration
sddp	Konfiguration des Control4® Simple Device Discovery Protocol (SDDP)-Moduls.



set

Synopse

set [<SETTING> <VLAUE>]

set defaults

BESCHREIBUNG:

Abfrage oder Änderung der CoolMasterNet-Einstellung(en). Ohne Parameter listet der set-Befehl alle unterstützten Einstellungen und deren Werte auf. Um eine Einstellung zu ändern, verwenden Sie das Format mit <SETTING> und <VALUE>.

Einige Einstellungen sind schreibgeschützt (RO) und können nicht geändert werden. set defaults lädt die Standardwerte für alle Einstellungen.

set defaults lädt die Standardwerte für alle Einstellungen.



<Einstellung>	Modus	Angezeigt als	Wert *	Beschreibung
S/N	RO	S/N		CoolMaster-Seriennummer
version	RO	version	X.Y.Z	CoolMaster-Firmware-Version
app	R/W	application	string	CoolMaster-Anwendung
baud	R/W	baud	1200...115200	RS232-Schnittstellenbaudrate.Standard: 9600
echo	R/W	echo	0 oder 1	RS232-Schnittstellen-Echo-Steuerung. 0 - deaktiviert, 1 - aktiviert
verbos	R/W	verbos	0 oder 1	Exit-Code-Format. 0 - numerisch, 1 - ausführlich
aserver port	R/W	aserver port	Ganzzahl	aserver TCP-Port. Standard: 10102
aserver prompt	R/W	aserver prompt	0 oder 1	aserver Prompt-Steuerung
deg	R/W	deg C/F	C/c oder F/f	Temperaturskala Celsius oder Fahrenheit
melody	R/W	melody	string	Power-Up-Melodie. Der Wert wird als Melodiename angezeigt, zum Ändern der Melodie muss deren Nummer eingegeben werden. set melody listet die unterstützten Melodien und deren Nummern auf.
filter visi	R/W	Filter	visi 0 oder visi 1 oder visi -	visi - Sichtbarkeit der Innengeräte in Bezug auf den props-Befehl. [-] - props-Sichtbarkeit gilt nur für das LCD. [1] - props-Sichtbarkeit gilt für LCD und Status-/Steuerbefehle. [0] - props-Sichtbarkeitslogik ist invertiert und gilt für LCD und Status-/Steuerbefehle
HVAC lines	RO	HVAc Lines	0....8	Erlaubte Anzahl der HVAC-Leitungen. Kann mit einem codierten Aktivierungsstring geändert werden.

* - Fett gedruckte Werte sind Standardwerte.



Beispiele:



Echo deaktivieren:
>set echo 0
OK

aserver TCP-Port ändern:
>set aserver port 12345
OK

Standardwerte laden:
>set defaults
OK

props-Sichtbarkeit auf Status-/Steuerbefehle anwenden:
>set filter visi 1
OK, Neustart erforderlich!

RS232-Schnittstelle auf 19200, 8 Datenbits, gerade Parität, 1 Stoppbit setzen:
>set baud 19200 8E1
OK

Temperaturskala auf Fahrenheit setzen:
>set deg f
OK

PowerUp-Melodie auf 3 setzen:
>set melody 3
OK

---



line

Synopse

line

line <PROPERTY> <Ln> <VLAUE>

BESCHREIBUNG:

Abfrage oder Änderung des Status und der Konfiguration der HVAC-Leitung(en). Im Format ohne Parameter gibt der line-Befehl Informationen über die aktuellen Leitungszustände aus. Das zweite Format wird verwendet, um schreibbare Eigenschaften zu ändern.



<Eigenschaft>	Modus	Wert	Beschreibung	Hinweise
master	R/W	0 oder 1	CoolMasterNet arbeitet als Master-Gerät	Nur DK, LG, SA, TO, PN
simul	R/W	Ganzzahl	Simuliert die angegebene Anzahl an Innengeräten. Um die Simulation zu deaktivieren, "0" verwenden. Die Simulation bleibt auch nach einem Neustart aktiv. Standardmäßig ist das Simulationsmodell: mit Fehlern, ohne Lüftungsgeräte, ohne Ein-/Ausgangseinheiten. Um spezielle Bedingungen zu aktivieren/deaktivieren, folgende Flags verwenden: +/-flr, +/-vam, +/-io (siehe Beispiel)	Ein-/Ausgangseinheiten nur für ME Lüftungsgeräte nur für DK, ME, LG
myid	R/W	Zeichenkette	Eigene Adresse von CoolMasterNet auf der jeweiligen HVAC-Leitung. Für ModBus RTU-Leitung ist myID die "Slave Device Address"
baud	R/W		UART-Parameter für die jeweilige Leitung konfigurieren. Wertformat: <BAUD> <8|9><N|E|O><1|2> Beispiel: 9600 8N1	Wo anwendbar
tx	RO	Ganzzahl-Zähler	Gesendete Nachrichten	Angezeigt als Letzte/Gesamt Letzte bedeutet seit der vorherigen Anzeige
rx	RO		Empfangene Nachrichten
to	RO		Timeout-Fehler
cs	RO		Prüfsummenfehler
col	RO		Kollisionsfehler
NAK	RO		NAK-Fehler
haux	R/W	heat oder haux	Heizmodus wird als Haux-Modus behandelt. Dies ist nur relevant, wenn der HomeAutomation-Controller keinen Haux-Modus unterstützt, aber Haux auf ThermoPad(s) einstellen muss, die an die CH-Leitung angeschlossen sind.	Nur für CoolHub (CH)-Leitung
type	R/W	Zeichenkette	Leitungstyp per Akronym definieren. Die Anzahl der HVAC-Leitungen darf den im set-Befehl festgelegten Wert nicht überschreiten. HomeAutomation/BMS-Leitungen zählen nicht als HVAC-Leitungen. Um eine Leitung freizugeben, "Unused" statt Akronym verwenden.	Siehe vollständige Liste der unterstützten HVAC- und HomeAutomation/BMS-Leitungen
scan	R/W	0 oder 1	Innengeräte automatisch erkennen	Nur ME, HT, SA, TO, PN
DCOUT	R/W	- oder +	DC-Ausgang auf L1, L2 steuern	Nur DK, ME
slink	R/W	O/o oder N/n	Mitsubishi Heavy SuperLink-Modus konfigurieren: O - alt, N - neu, nur MH Samsung-Modelltyp konfigurieren: O-DVM, N-DVM-S	Nur SM
[A|B] oder [B|A]	RO		Aktuelle Polarität	Nur Leitung L7



Beispiele:



Informationen zum aktuellen Leitungsstatus:
>line
L1: SA U00/G02 myID:E5
  Tx:732/732 Rx:47227/47227 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: DK Master U00/G07 myID:0B
  Tx:4579/4579 Rx:50633/50633 TO:3/3 CS:0/0 Col:10/10 NAK:0/0
L3: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L4: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L5: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L6: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L7: MH SLink:N U00/G02 myID:C900 [A|B]
  Tx:20072/20072 Rx:26989/26989 TO:25/25 CS:0/0 Col:1/1 NAK:0/0
OK

Modus auf Slave für L4 ändern:
>line master L4 0
OK, Neustart erforderlich!

Baudrate für Leitung L3 auf 19200, 8 Datenbits, gerade Parität, 1 Stoppbit setzen:
>line baud L3 8E1
OK, Neustart erforderlich!

5 Einheiten auf Leitung L2 simulieren, ohne Fehler, ohne Lüftungsgeräte und mit Ein-/Ausgangseinheiten:
>line simul L2 5 -flr-vam+io
OK, Neustart erforderlich!

Heizmodus wird für ThermoPads an der CH-Leitung als haux behandelt:
>line haux L3 heat
OK, Neustart erforderlich!

Leitung L2 auf "Unused" setzen:
>line type L2 Unused
OK, Neustart erforderlich!

Leitung L2 für den HVAC-Typ TO konfigurieren:
>line type L2 TO
OK, Neustart erforderlich!

HDL Bus Pro auf Leitung L3:
>line type L3 HDL
OK, Neustart erforderlich!

---

ifconfig

Synopse

ifconfig

ifconfig <EIGENSCHAFT> <WERT>

ifconfig enable | disable

BESCHREIBUNG:

Abfrage oder Konfiguration der Ethernet-Netzwerkeinstellungen. Ohne Parameter listet der Befehl ifconfig die aktuelle Konfiguration auf. Um Einstellungen zu ändern, das Format mit <EIGENSCHAFT> und <WERT> verwenden. Der Parameter IP kann auf DHCP (DHCP-Client) oder eine feste IP-Adresse gesetzt werden. Bei DHCP werden Netmask- und Gateway-Werte vom DHCP-Server bereitgestellt. Standardmäßig ist CoolMasterNet als DHCP-Client konfiguriert. Das Ethernet-Modul von CoolMasterNet kann mit dem entsprechenden Befehl aktiviert oder deaktiviert werden.



<Eigenschaft>	Modus	Wert	Beschreibung
MAC	RO	Zeichenkette	MAC-Adresse (Media Access Control) von CoolMasterNet
Link	RO	Up oder Down	Zeigt an, ob die Ethernet-Verbindung aktiv ist
IP	R/W	Zeichenkette	Feste (statische) IP-Adresse setzen oder auf DHCP stellen
Netmask	R/W	Zeichenkette	Netzmaske setzen, falls IP statisch ist
Gateway	R/W	Zeichenkette	Gateway-Adresse setzen, falls IP statisch ist
DNS1	R/W	Zeichenkette	Bevorzugte DNS-Adresse setzen
DNS2	R/W	Zeichenkette	Alternative DNS-Adresse setzen



Beispiele:



Informationen zum aktuellen Leitungsstatus:
>ifconfig
MAC : 28:3B:96:00:02:0F
Link : Up
IP : 192.168.16.108 (DHCP)
Netmask: 255.255.255.0
Gateway: 192.168.16.254
DNS1 : 8.8.8.8
DNS2 : 8.8.4.4
OK

Feste IP konfigurieren:
>ifconfig IP 192.182.1.102
OK, Neustart erforderlich!

Gateway-Adresse konfigurieren:
>ifconfig Gateway 192.168.1.1
OK, Neustart erforderlich!

Netzmaske konfigurieren:
>ifconfig Netmask 255.255.255.0
OK, Neustart erforderlich!

DHCP-Client-Betrieb konfigurieren
>ifconfig IP DHCP
OK, Neustart erforderlich!

Ethernet deaktivieren:
>ifconfig disable
OK, Neustart erforderlich!

DNS-Adresse ändern:
>ifconfig DNS1 208.67.222.222
OK, Neustart erforderlich!



---



boot

Synopse

boot

boot [n]

BESCHREIBUNG:

CoolMaster starten

<N> weggelassen  - Boot-Modus starten

<N>=2 CoolMaster zurücksetzen



---



props

Synopse

props

props <UID_STRICT> <PROPERTY> <VAL>

PROPS DELALL

BESCHREIBUNG:

Abfrage oder Änderung der internen CoolMasterNet-Datenbank für Eigenschaften von Innengeräten. Änderungen in der Datenbank wirken sich nicht auf die physischen Fähigkeiten der zugehörigen Innengeräte aus.
Im Format ohne Parameter listet der Befehl props alle gespeicherten Eigenschaften in einer Tabellenansicht auf.



<Eigenschaft>	Modus	Wert	Beschreibung	Hinweise
name	R/W	string	Der alternative Name des Innengeräts, der auf dem LCD-Bildschirm von CoolMasterNet angezeigt wird. Standardmäßig ist diese Eigenschaft nicht definiert und stattdessen wird die UID angezeigt.
visi (sichtbar)	R/W	0 oder 1	Legt fest, ob das Innengerät auf dem LCD-Bildschirm sichtbar ist. 0 - unsichtbar, 1 - sichtbar. Hängt auch von der Filtereinstellung ab.	Wirksam nach Neustart
fspeed	R/W	<+|->v, l, m, h, t, a	Legt die am LCD-Touchscreen und über Befehle zum/vom KNX-Bus verfügbaren Lüfterstufen des Innengeräts fest. + erlauben, - verbieten, v - sehr niedrig/leise, l - niedrig, m - mittel, h - hoch, t - maximal, a - automatisch.	Mehrere Eigenschaften können in einem Befehl kombiniert werden (siehe Beispiele unten)
mode	R/W	<+|->c, d, f, h, hx, hh, a	Legt die über Steuerbefehle zum/vom KNX-Bus verfügbaren Betriebsmodi des Innengeräts fest.	c - Kühlen, d - Entfeuchten, f - Lüfter, h - Heizen, hx - Haux, hh - Heizen & Haux, a - Automatik
elock	R/W	<+|->o, m, t, c, h	Erzwungene Sperre, um externe Änderungen zu verhindern. CoolMasterNet setzt Änderungen von externen Quellen zurück. Verfügbare Sperren: o-EIN/AUS, m-Betriebsmodus, t-Sollwert, c-erzwungener Kühlmodus, h-erzwungener Heizmodus	Mehrere Sperren können in einem Befehl kombiniert werden.





Beispiele:



Name-Eigenschaft für Innengerät 204 auf Linie L6 hinzufügen:
>props L6.204 name Küche
OK

Innengerät 102 auf Linie L1 auf dem LCD unsichtbar machen:
>props L1.102 visi 0
OK, Neustart erforderlich!

Mittlere und automatische Lüfterstufen für Innengerät 107 auf Linie L2 verbieten:
>props L2.107 fspeed -m-a
OK

Nur Kühl-, Lüfter- und Haux-Modi für Innengerät 101 auf Linie L1 erlauben:
>props L1.101 mode +c+f+hx-h-d-hh-a
OK

Externe Änderungen des EIN/AUS-Status und Sollwerts für Gerät 101 auf Linie L1 verhindern:
>props L1.101 elock +o+t
OK

Alle gespeicherten Eigenschaften auflisten:
>props
UID   |  Name  | Visi  | Modi  | Lüfterstufen |
------- ---------------- ------ ----------------- -------------
L6.204|Küche   |   1   | cdfh a |  lmh a  |
L1.102|   -    |   0   | cdfh a |  lmh a  |
L2.107|   -    |   1   | cdfh a |  l h    |
L1.101|   -    |   1   | c f hx |  lmh a  |
OK



---



link

Synopsys

link -L

link ram -R

link <UID1_STRICT><=|~><UID2_STRICT>





BESCHREIBUNG:

Steuert die Link-Funktion in CoolMasterNet. Die Verknüpfung eines ThermoPads auf der CoolHub-Linie mit einem Innengerät gibt dem ThermoPad die vollständige Kontrolle über das Gerät.

• Im Format ohne Parameter listet link die bestehenden Verknüpfungen auf
• link delall - alle Verknüpfungen löschen
• link -L - Verknüpfung Nummer L löschen (Verknüpfungsnummern werden in der Liste der bestehenden Verknüpfungen angezeigt)
• link ram R - Link-Datenbank für R Gruppen erstellen. Die Änderung wird nach einem Neustart wirksam. Verwenden Sie diese Option nur, wenn die Standard-Link-Datenbank zu klein ist.
• link <UID1_STRICT><=|~><UID2_STRICT> - Neue Verknüpfung erstellen, wobei UID1 das ThermoPad auf der CoolHub-Linie und UID2 das Innengerät ist. Der Befehl erzeugt eine unsichtbare Eigenschaft für eine der UIDs. <=|~> definiert den Link-Typ: = regulärer Link, das ThermoPad wird unsichtbar; ~ Link mit Haux-Modus, das Innengerät wird unsichtbar. Über einen regulären Link kann das Innengerät über UID2 gesteuert werden, über einen Haux-Link über UID1.

Beispiele:



Bestehende Verknüpfungen auflisten:
>plink L3.082=L1.101
L000: L3.081 <--> L7.096
L001: L3.083 <--> L1.100
OK

Verknüpfung Nummer 0 löschen:
>link -0
OK, Neustart erforderlich!

ThermoPad 082 auf Linie L3 mit Innengerät 101 auf Linie L1 verknüpfen (regulärer Link):
>link L3.082=L1.101
OK, Neustart erforderlich!

ThermoPad 080 auf Linie L3 mit Innengerät 100 auf Linie L1 verknüpfen (Haux-Link):
>link L3.080~L1.100
OK, Neustart erforderlich!

Alle Verknüpfungen löschen:
>link delall
OK

Link-Datenbank für 60 Verknüpfungen erstellen:
>link ram 60
OK, Neustart erforderlich!



---



simul

Synopsys

simul <Ln> <CNT>

BESCHREIBUNG:

Simuliert <CNT> Innengeräte auf der HVAC-Linie <Ln>. Wenn <Ln> weggelassen wird, wird die erste nicht als "Unused" markierte HVAC-Linie verwendet.
Die Simulation ist nicht dauerhaft und wird durch einen Neustart von CoolMasterNet beendet.

Beispiele:



5 Innengeräte auf HVAC-Linie L2 simulieren:
>simul L2 5
OK



---



gpio

Synopsys

gpio
gpio func <A|B|C|D> <GPIO_FUNCTION>
gpio norm <A|B|C|D> <c|C|o|O>

BESCHREIBUNG:

Abfrage oder Konfiguration der GPIO-Funktionalität. GPIO-Konfigurationen sind dauerhaft (auch nach Stromausfall) und werden erst nach einem Neustart wirksam.

• Ohne Parameter gibt der Befehl gpio Informationen zur aktuellen GPIO-Konfiguration im folgenden Format aus:

>gpio
  A: ALLE AUS (HI), N.O.
  B: ALLE EIN (LO), N.C.
  C: Unbenutzt (HI)
  D: Unbenutzt (HI)
OK

Feld	Wert	Beschreibung
GPIO-Name	A, B, C, D
GPIO-Funktion	Unbenutzt	GPIO hat keine Funktion und bleibt im HiZ-Eingangszustand
	ALLE AUS Eingang	Schaltet alle Innengeräte AUS beim Übergang von Normal- zu Aktivzustand
	ALLE EIN Eingang	Schaltet alle Innengeräte EIN beim Übergang von Normal- zu Aktivzustand
	OOS Ausgang	Ein-/Aus-Status. GPIO ist im Normalzustand, wenn alle Innengeräte AUS sind. GPIO ist im Aktivzustand, wenn mindestens ein Innengerät EIN ist
	ALLE INH Eingang	Schaltet alle Innengeräte AUS beim Übergang von Normal- zu Aktivzustand. Hält Innengeräte AUS, solange GPIO im Aktivzustand ist. Beim Übergang von Aktiv- zu Normalzustand werden die zuvor eingeschalteten Innengeräte wieder eingeschaltet
	FLRS Ausgang	Fehlerstatus. GPIO ist im Normalzustand, wenn alle Innengeräte keinen Fehler haben. GPIO ist im Aktivzustand, wenn mindestens ein Innengerät einen Fehler hat
Aktuelles GPIO-Signalniveau	(HI)	Signalniveau an GPIO ist HI
	(LO)	Signalniveau an GPIO ist LO
Signalniveau im Normalzustand	N.O	Normalzustand von GPIO ist "Normally Open" (HI)
	N.C	Normalzustand von GPIO ist "Normally Closed" (LO)

• gpio func <A|B|C|D> <GPIO_FUNCTION> GPIO-Funktion konfigurieren. Unterstützte GPIO-Funktionen sind in der obigen Tabelle aufgeführt.
• gpio norm <A|B|C|D> <c|C|o|O> Normalzustand von GPIO konfigurieren.



Beispiele:



GPIO A-Funktion deaktivieren:
>gpio func A Unbenutzt
OK, Neustart erforderlich!

Setze GPIO C Funktion auf "ALLE AUS":
>gpio func c ALL OFF
OK, Neustart erforderlich!

Setze Normalzustand von GPIO A auf N.C.:
>gpio norm A C
OK



---



info

Synopsys

info



BESCHREIBUNG:

Abfrage der Position der CollMaster-DIP-Schalter und des DC-Ausgangs auf den Leitungen L1 und L2.



>info
 DIP P: | X |AUS| X | X |
 DIP Q: |EIN| X |EIN| X |
 DIP R: | X | X | X | X |
 DIP S: | X |EIN|EIN|EIN|
 L1 DC- AUS 0V
 L2 DC+ EIN 16V
OK

Feld		Beschreibung
DIP-Schalter	EIN	DIP-Schalter EIN
	AUS	DIP-Schalter AUS
	X	DIP-Schalter kann nicht gelesen werden
Leitung DC	+	DCOUT-Aktivierungsbefehl wurde an CoolMasterNet gesendet
	-	DCOUT-Deaktivierungsbefehl oder kein Befehl wurde an CoolMasterNet gesendet
	0v	Keine Spannung auf der Leitung erkannt
	16v	16 Volt auf der Leitung erkannt (eigene oder externe)
	EIN	CoolMasterNet hat den DC-Ausgang auf der Leitung aktiviert	Nach dem Neustart aktiviert CoolMasterNet den DC-Ausgang nur, wenn der DCOUT-Aktivierungsbefehl gesendet wurde und der DIP-Schalter S in der richtigen Position ist, andernfalls wird der DC-Ausgang deaktiviert
	AUS	CoolMasterNet hat den DC-Ausgang auf der Leitung deaktiviert



---



modbus

Synopsys

modbus [<SETTING> <VALUE>]

BESCHREIBUNG:

Abfrage oder Änderung der internen CoolMasterNet-Datenbank der Eigenschaften von Innengeräten. Änderungen in der Datenbank haben keinen Einfluss auf die tatsächlichen Fähigkeiten der zugehörigen Innengeräte.
Im Format ohne Parameter listet der Befehl props alle gespeicherten Eigenschaften in einer Tabellenansicht auf.



<SETTING>	Modus	Ausgabe	Wert	Beschreibung
IP	R/W	ModBus IP	aktivieren oder deaktivieren	ModBus IP-Server aktivieren/deaktivieren
server port	R/W	Server Port	Ganzzahl	Modbus IP-Server-Port ändern
ignore	R/W	CG4 ignore*	r	Die Einstellung ist umschaltbar, der erste Befehl aktiviert die Einstellung, der zweite deaktiviert sie (siehe Beispiel)
cg4	RO			Listet die CoolGate 4 ModBus-Adressen der vorhandenen (mit ls-Befehl sichtbaren) Innengeräte auf





Beispiele:



Aktuelle ModBus-Konfiguration anzeigen:
>modbus
ModBus IP : deaktiviert
server port : 502
CG4 ignore : none
OK

ignore-Einstellung aktivieren:
>modbus ignore r
OK

Modbus IP aktivieren:
>modbus IP enable
OK, Neustart erforderlich!

Modbus IP-Server-Port ändern
>modbus server port 500
OK, Neustart erforderlich!

CoolGate 4 ModBus-Adressen der vorhandenen Innengeräte auflisten:
>modbus cg4
L1.100 --> Hex: 0x1001, Dez: 4097
L1.101 --> Hex: 0x1011, Dez: 4113
OK



---



ad

Synopsys

ad <Ln> <ASCII I/F command>

BESCHREIBUNG:

Leitet einen ASCII I/F-Befehl an das an die GMV5-Leitung angeschlossene CMNET-GR-GMV5-Gerät weiter.



Beispiele:



Sende set-Befehl an CMNET-GR-GMV5 auf CoolMasterNet-Leitung L8:
>ad L8 set
S/N : 12345678
version : 0.0.2
baud rate : 9600
echo :1
verbose : 1
OK
>OK

Status der aktuellen Leitungen von CMNET-GR-GMV5 auf CoolMasterNet-Leitung L8 abfragen:
>ad L8 line
L1: CAN Speed:50000 myid:728
 Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: CAN Speed:50000 myid:728
 Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
OK
>OK



---



plug

Synopsys

plug <UID_STRICT> <ASCII I/F command>

BESCHREIBUNG:

Leitet einen ASCII I/F-Befehl an das an die CH-Leitung angeschlossene CoolPlug-Gerät weiter. Das CoolPlug-Gerät wird von CoolMasterNet als Innengerät mit der angegebenen UID erkannt.

Beispiele:



Sende set-Befehl an CoolPlug-Gerät 080 auf CoolMasterNet-Leitung L3:
>plug L3.080 set
S/N : 00E60100
version : 0.0.2
baud rate : 9600
echo :1
verbose : 1
deg C/F : C
HVAC lines : 1
OK
OK

Status der Leitungen des CoolPlug-Geräts 080 auf CoolMasterNet-Leitung L3 abfragen:
>ad L8 line
L1: P1P2 A:Master U00/G10 Simul(10) Not Main RC
 Tx:1154/1695 Rx:1153/1694 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: PB Address:0x50(80) 9600_8N1
 Tx:752/1038 Rx:1497/2319 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
OK
OK



---



knx

Synopsys

knx addr <area/line/device>
knx ram <R>
knx funcs
knx group
knx group <GA>[ <func> <direction> <UID>]
knx group dellall
knx group -<G>

BESCHREIBUNG:

Abfrage oder Änderung des KNX-Status und der Konfiguration. Im Format ohne Parameter liefert der Befehl knx Informationen über den aktuellen Verbindungsstatus und die Anzahl der verwendeten Gruppen.

• knx addr <area/line/device> – Setzt die KNX-physikalische Adresse im Format Bereich/Linie/Gerät
• knx ram <R> – Erstellt eine Gruppen-Datenbank für R Gruppen. Die Änderung wird nach einem Neustart wirksam. Verwenden Sie diese Option nur, wenn die Standard-Gruppen-Datenbank zu klein ist. Die aktuelle Datenbankauslastung kann mit dem Befehl knx eingesehen werden.
• knx funcs – Zeigt alle verfügbaren Gruppenfunktionen an.
• knx group – Listet bestehende KNX-Gruppen (Verknüpfungsstatus) auf
• knx group <GA> – Listet bestehende KNX-Gruppen (Verknüpfungsstatus) für die angegebene Gruppenadresse auf
• knx group <GA> <func> <direction> <UID> – Erstellt eine neue KNX-Gruppe, d. h. verknüpft die KNX-Gruppenadresse <GA> mit einer CoolMasterNet-Funktion und UID. <GA> kann im Format Haupt/Mitte/Unter oder Haupt/Unter angegeben werden, Richtung: < – CoolMasterNet-Eingang, > – CoolMasterNet-Ausgang.
• knx group dellall – Löscht alle KNX-Gruppen
• knx group -<G> – Löscht die KNX-Gruppe mit der Nummer <G>. Die Gruppennummern werden in der Liste der bestehenden Gruppen angezeigt.

Name im Befehl	Vollständiger Name	Werte	Datentyp	Kann an CoolMaster gesendet werden	Kann von CoolMaster gesendet werden
onoff	Ein/Aus	0 - aus, 1 - ein	1.001	v	v
ST	Soll-Temperatur	Gleitkommazahl entsprechend Datentyp	9.001	v	v
RT	Raumtemperatur	Gleitkommazahl entsprechend Datentyp	9.001	v	v
Mode	Moduswert	0 - Kühlen, 1 - Heizen, 2 - Auto, 3 - Entfeuchten, 5 - Ventilator	5.010	v	v
M	Modus	0 - Kühlen, 1 - Heizen	1.001	v	v
Fstep	Lüfterstufe Schritt	0 - vorherige Lüfterstufe, 1 - nächste Lüfterstufe (gemäß fspeed-Eigenschaften*)	1.001	v	v
F8	Lüfterstufenanzahl	Wert ist eine fortlaufende Lüfterstufe entsprechend erlaubter Lüfterstufen in fspeed-Eigenschaften*	5.010	v	v
F%	Lüfterstufe in %	Der Prozentwert wird in eine Lüfterstufe (vorherige Funktion) und dann in die tatsächliche Lüftergeschwindigkeit umgerechnet, die Schritte werden umgekehrt, wenn die Lüfterstufe von CoolMasterNet gesendet wird	5.001	v	v

Beispiele:



KNX-Status anzeigen:
>knx
KNX Line : Nicht erkannt
KNX RAM : 7/128
OK

KNX-Gruppe erstellen: Verknüpfe 10/0/1 mit L1.100 als CoolMasterNet Mode-Eingang:
>knx group 10/0/1 M < L1.100
OK

KNX-Gruppe für Gruppenadresse 10/0/1 auflisten:
>knx group 10/0/1
G000:10/0/1 [ Ein/Aus           ] < L1.100
G001:10/0/1 [ Modus             ] < L1.100
G002:10/0/1 [ Raumtemperatur    ] > L1.100
OK

Alle verfügbaren Gruppenfunktionen anzeigen:
>knx func
onoff -> Ein/Aus            DT:{1.001} [<|>]
ST    -> Soll-Temperatur    DT:{9.001} [<|>]
RT    -> Raumtemperatur     DT:{9.001} [<|>]
M     -> Modus              DT:{1.001} [<|>]
Fstep -> Lüfterstufe Schritt DT:{1.001} [<| ]
F8    -> Lüfterstufenanzahl DT:{5.010} [<|>]
F%    -> Lüfterstufe in %   DT:{5.001} [<|>]
OK

Gruppe Nummer 2 löschen:
>knx group -2
OK



---



hdl

Synopsys

hdl

hdl delall
hdl - <UID_STRICT>
hdl + <UID_STRICT> <channel> <AC_No> <enable> <m0m1m2m3m4f0f1f2f3>
hdl eth
hdl eth <enable|disable>
hdl eth myid <ID>

BESCHREIBUNG:

HDL-Status und Konfiguration abfragen oder ändern. Im Format ohne Parameter listet der Befehl hdl die vorhandenen AC (Klimaanlagen)-Konfigurationen ähnlich wie im HDL Buspro Setup Tool auf.

• hdl delall - löscht alle AC-Konfigurationen
• hdl - <UID_STRICT> - löscht die AC-Konfiguration für eine bestimmte Inneneinheit
• hdl + <UID_STRICT> <channel> <AC_No> <enable> <m0m1m2m3m4f0f1f2f3> - erstellt eine AC-Konfiguration für eine Inneneinheit. Alle Parameter werden aus der AC-Konfigurationstabelle im HDL Buspro Setup Tool übernommen: channel - Zeilennummer in der AC-Konfigurationstabelle, AC_No - Ganzzahl zur Zuordnung zur Inneneinheit, enable - 0 (ungültig) oder 1 (gültig), Modi - m0=kühlen m1=heizen m2=ventilator m3=auto m4=entfeuchten, Lüfterstufen - f0=auto f1=hoch f2=mittel f3=niedrig: +=erlaubt -=nicht erlaubt (siehe Beispiel).
• hdl eth - zeigt HDL-Ethernet-Status und Paket-Zähler an
• hdl eth <enable|disable> - aktiviert/deaktiviert HDL über Ethernet
• hdl eth myid <ID> - ändert Subnetz- und Geräte-ID: Die ID wird im Hexadezimalformat eingegeben, MS-Byte ist Subnetz-ID, LS-Byte ist Geräte-ID (siehe Beispiel)

Beispiele:



Vorhandene AC-Konfigurationen auflisten:
>hdl
Ch|AC|En| Bemerkung | CA   |CHFAD|AHML|
--- ---- ---- ---------------- -------- ------- ------
1 | 1| 1|L1.100  |L1.100|++---|-+-+|
2 | 2| 1|L1.101  |L1.101|++++-|++++|
OK

AC-Konfiguration für Inneneinheit L1.101 löschen:
>hdl - L1.101
OK

AC-Konfiguration für Inneneinheit L2.301 erstellen: channel=2, AC-Nummer=2, gültig,
Modi=kühlen heizen, Lüfterstufen=hoch mittel:
>hdl + L2.301 2 2 1 ++----+-+
OK

Alle verfügbaren Gruppenfunktionen anzeigen:
>hdl eth
status : aktiviert
ID : 0x01 0x63
send cntr : 0
recv cntr : 0
crc cntr : 0
OK

HDL über Ethernet aktivieren:
>hdl eth enable
OK, Neustart erforderlich!

HDL-ID von CoolMasterNet ändern: Subnetz-ID=0x01=1, Geräte-ID=0x63=99:
>hdl eth myid 0163
OK, Neustart erforderlich!



---



sddp

Synopsys

sddp
sddp <enable|disable|identify|offline|alive>

BESCHREIBUNG:

Konfiguriert das Control4® Simple Device Discovery Protocol (SDDP)-Modul. CoolMasterNet ist konform mit der Control4® SDDP v1.0 Spezifikation und kann als SDDP-fähiges Gerät agieren.

• Ohne Parameter, wenn das SDDP-Modul aktiviert und das Ethernet-Kabel angeschlossen ist, listet der Befehl sddp die unterstützte Protokollversion und die Paket-Zähler auf.
• sddp enable - aktiviert das SDDP-Modul dauerhaft (wirksam nach Neustart). Standardzustand.
• sddp disable - deaktiviert das SDDP-Modul dauerhaft (wirksam nach Neustart)
• sddp identify - sendet eine IDENTIFY-Nachricht an das Control4® Composer-Tool, um CoolMasterNet zum aktuellen Projekt hinzuzufügen
• sddp offline - signalisiert, dass CoolMasterNet offline geht
• sddp alive - signalisiert, dass CoolMasterNet online ist

Beispiele:



sddp-Modul aktivieren:
>sddp enable
OK

IDENTIFY-Nachricht senden:
>sddp identify
OK



---

HVAC Status- und Steuerbefehle

on

SYNOPSIS

on <UID>

BESCHREIBUNG:

Inneneinheit(en) einschalten. BEISPIEL: Inneneinheit 102 auf Linie L1 einschalten

on L1.102
OK

Alle Inneneinheiten auf Linie L2 einschalten

on L2*
OK

Alle Inneneinheiten einschalten

on
OK

---

allon

SYNOPSIS

allon

BESCHREIBUNG:

Alle Inneneinheiten einschalten.

---

off

SYNOPSIS

off <UID>

BESCHREIBUNG:

Inneneinheit(en) ausschalten.

BEISPIEL

Inneneinheit 102 auf Linie L1 ausschalten

off L1.102
OK

Alle Inneneinheiten auf Linie L2 ausschalten

off L2*
OK

Alle Inneneinheiten ausschalten

off
OK

---

alloff

SYNOPSIS

alloff

BESCHREIBUNG:

Alle Inneneinheiten ausschalten

---

cool

SYNOPSIS

cool <UID>

BESCHREIBUNG:

Betriebsmodus der Inneneinheit(en) auf Kühlen setzen.

BEISPIEL

Inneneinheit 102 auf Linie L1 auf Kühlmodus stellen

cool L1.102
OK

Alle Inneneinheiten auf Linie L2 auf Kühlmodus stellen

cool L2*
OK

Alle Inneneinheiten auf Kühlmodus stellen

cool
OK

---

heat

SYNOPSIS

heat <UID>

BESCHREIBUNG:

Betriebsmodus der Inneneinheit(en) auf Heizen setzen.

BEISPIEL

Inneneinheit 102 auf Linie L1 auf Heizmodus stellen

heat L1.102
OK

Alle Innengeräte auf Linie L2 in den Heizmodus versetzen

heat L2*
OK

Alle Innengeräte in den Heizmodus versetzen

heat
OK

---

fan

SYNOPSIS

fan <UID>

BESCHREIBUNG:

Betriebsmodus der Innengeräte auf Lüfter stellen.

BEISPIEL

Innengerät 102 auf Linie L1 in den Lüftermodus versetzen

fan L1.102
OK

Alle Innengeräte auf Linie L2 in den Lüftermodus versetzen

fan L2*
OK

Alle Innengeräte in den Lüftermodus versetzen

fan
OK

---

dry

SYNOPSIS

dry <UID>

BESCHREIBUNG:

Betriebsmodus der Innengeräte auf Entfeuchten stellen.

BEISPIEL

Innengerät 102 auf Linie L1 in den Entfeuchtungsmodus versetzen

dry L1.102
OK

Alle Innengeräte auf Linie L2 in den Entfeuchtungsmodus versetzen

dry L2*
OK

Alle Innengeräte in den Entfeuchtungsmodus versetzen

dry
OK

---

auto

SYNOPSIS

auto <UID>

BESCHREIBUNG:

Betriebsmodus der Innengeräte auf Automatik stellen.

BEISPIEL

Innengerät 102 auf Linie L1 in den Automatikmodus versetzen

auto L1.102
OK

Alle Innengeräte auf Linie L2 in den Automatikmodus versetzen

auto L2*
OK

Alle Innengeräte in den Automatikmodus versetzen

auto
OK

---

temp

SYNOPSIS

temp <UID> <±><temp>

temp <UID> <temp.d>

BESCHREIBUNG:

Ändert die Solltemperatur der Innengeräte.

· Im Format temp [UID] [±]<temp> muss der Parameter eine natürliche Dezimalzahl sein.
Der Befehl kann relativ oder absolut ausgeführt werden.
Wenn dem Parameter ein Plus-‘+’ oder Minus-‘-’ vorangestellt ist, wird der Wert zur aktuellen Solltemperatur addiert oder davon abgezogen.
Andernfalls wird die Solltemperatur auf den angegebenen Wert gesetzt.

· Im Format temp <UID><temp.d> ist der Solltemperatur-Parameter <temp.d> eine Dezimalzahl mit einer Genauigkeit von 0,1. (In diesem Fall sind vorangestellte +|- nicht erlaubt).
Wenn das Klimasystem keine 0,1-Präzision für die Solltemperatur unterstützt (siehe Tabelle unten), wird der nächstgelegene unterstützte Wert verwendet.

AC-Typ	Solltemperatur-Präzision
DK	0,1ºC
ME	0,1ºC
SM	0,1ºC
FJ	0,3ºC
SA	0,5ºC
TO	0,5ºC
PN	0,5ºC
MH	0,5ºC
LG	0,5ºC
HT	1ºC
GR	1ºC
MD,CG,KT,TR	1ºC
TI	1ºC
MT	1ºC
BSM	1ºC

Die Temperatureinheit (siehe set-Befehl) legt fest, ob Celsius oder Fahrenheit für die Parameterwerte verwendet wird.

BEISPIEL

Solltemperatur des Innengeräts 102 auf Linie L1 auf 23º setzen

temp L1.102 23
OK

Solltemperatur aller Innengeräte auf Linie L2 um 2º senken

temp L2* -2
OK

Solltemperatur aller Innengeräte auf Linie L2 auf 24,5º setzen

temp L2* 24.5
OK

Solltemperatur aller Innengeräte auf 22º setzen

temp 22
OK

---

feed

SYNOPSIS

feed <UID> <±><temp>

feed <UID> <temp.d>

BESCHREIBUNG:

Gibt eine Umgebungstemperatur-Empfehlung an die angegebenen Innengeräte weiter. Ist der Wert null, beendet die CoolMaster-Produktlinie die Empfehlung der Umgebungstemperatur. Die empfohlene Umgebungstemperatur ist nicht dauerhaft und geht nach einem Neustart der CoolMaster-Produktlinie verloren (wird auf null gesetzt).

· Im Format feed <UID> <±><temp> muss der Parameter <temp> eine natürliche Dezimalzahl sein.
Der Befehl kann relativ oder absolut ausgeführt werden.
Wenn dem Parameter ein Plus-‘+’ oder Minus-‘-’ vorangestellt ist, wird der Wert zur aktuellen empfohlenen Umgebungstemperatur addiert oder davon abgezogen.
Andernfalls wird der Wert auf die angegebene Temperatur gesetzt.

· Im Format feed <UID><temp.d> ist der Parameter <temp.d> eine Dezimalzahl mit einer Genauigkeit von 0,1. (In diesem Fall sind vorangestellte +|- nicht erlaubt).
Es kann nicht garantiert werden, dass die vom Innengerät gemeldete Umgebungstemperatur exakt der vorgeschlagenen Temperatur entspricht, die mit dem feed-Befehl übermittelt wurde.


Der feed-Befehl wird für folgende AC-Typen unterstützt:

Linientyp	Modell	Firmware-Version
ME
PBM
SI		0.4.7
EL
GRNS
UMM	GS538/9, SMT-HOA

BEISPIEL

Umgebungstemperatur von 23,5º für Innengerät L1.102 vorschlagen

feed L1.102 23.5
OK

Vorgeschlagene Umgebungstemperatur für alle Innengeräte auf Linie L2 um 2º senken

feed L2* -2
OK

---

fspeed

SYNOPSIS

fspeed <UID>

BESCHREIBUNG:

Stellt die Lüftergeschwindigkeit der Innengeräte auf:

· v, V - sehr niedrig oder leise · l, L - niedrig

· m, M - mittel

· h, H - hoch

· t, T - maximal oder sehr hoch

· a, A - automatisch

Nicht alle Innengeräte unterstützen alle oben aufgeführten Lüftergeschwindigkeiten.
Welche Lüftergeschwindigkeiten unterstützt werden, hängt vom jeweiligen Gerät ab.
Wenn die gewünschte Lüftergeschwindigkeit vom Innengerät nicht unterstützt wird, hat der fspeed-Befehl keine Wirkung.

BEISPIEL

Lüftergeschwindigkeit von Innengerät 102 auf Linie L1 auf niedrig stellen

fspeed L1.102 l
OK

Lüftergeschwindigkeit aller Innengeräte auf Linie L2 auf hoch stellen

fspeed L2* h
OK

Lüftergeschwindigkeit aller Innengeräte auf mittel stellen

fspeed m
OK

---

fspeed

SYNOPSIS

fspeed <UID> <v,V|l,L|m,M|h,H|t,T|a,A>

BESCHREIBUNG

Stellt die Lüftergeschwindigkeit der Innengeräte auf:

· v, V - sehr niedrig oder leise

· l, L - niedrig

· m, M - mittel

· h, H - hoch

· t, T - maximal oder sehr hoch

· a, A - automatisch

Nicht alle Innengeräte unterstützen alle oben aufgeführten Lüftergeschwindigkeiten. Welche Lüftergeschwindigkeiten unterstützt werden, hängt vom jeweiligen Gerät ab.

Wenn die gewünschte Lüftergeschwindigkeit vom Innengerät nicht unterstützt wird, hat der fspeed-Befehl keine Wirkung.

BEISPIEL

Lüftergeschwindigkeit von Innengerät 102 auf Linie L1 auf niedrig stellen

fspeed L1.102 l
OK

Lüftergeschwindigkeit aller Innengeräte auf Linie L2 auf hoch stellen

fspeed L2* h
OK

Lüftergeschwindigkeit aller Innengeräte auf mittel stellen

fspeed m
OK

swing

SYNOPSIS

swing [UID] <h|v|a|3|4|6|x>

BESCHREIBUNG

Stellt die Lamellenposition der Innengeräte auf:

· h - horizontal

· v - vertikal

· a - automatisch (Swing)

· 3 - 30º

· 4 - 45º

· 6 - 60º

· - (Minus) - Swing stoppen

Nicht alle Klimaanlagenhersteller und nicht alle Innengeräte unterstützen die oben genannten Lamellenpositionen oder verfügen überhaupt über eine Lamellensteuerung.
Die Lamellensteuerung ist eine Eigenschaft des jeweiligen Innengerätetyps. Wird eine nicht unterstützte Position angefordert, hat der swing-Befehl keine Wirkung oder gibt einen Fehler zurück.

Unterstützte Optionen je nach Hersteller

Klimaanlagenhersteller	Kürzel	h	v	a	3	4	5	-
Daikin	DK
Mitsubishi Electric	ME
Sanyo	SA	+	+	+	+	+	+	+
Toshiba	TO	+	+	+	+	+	+	+
Panasonic	PN	+	+	+	+	+	+	+
Hitachi	HT
LG	LG
Mitsubishi Heavy	MH
Gree	GR
Midea	MD
Kentatsu	KT
Trane	TR
Chigo	CG
Fujitsu	FJ
Samsung	SM
Tadiran Inverter	TI
Meitav	MT
Haier	HA
Bluestar	BSM

BEISPIEL

Lamellenposition von Innengerät 102 auf Linie L1 auf horizontal stellen

swing L1.102 h
OK

Lamellenposition aller Innengeräte auf 30º stellen

swing 3
OK

filt

SYNOPSIS

filt <UID>

BESCHREIBUNG:

Filteranzeige zurücksetzen.

BEISPIEL

Filteranzeige am Innengerät 102 auf Linie L1 zurücksetzen

filt L1.102
OK

Filteranzeige an allen Innengeräten auf Linie L2 zurücksetzen

filt L2*
OK

Filteranzeige an allen Innengeräten zurücksetzen

filt
OK

ls

SYNOPSIS

ls [UID]

ls+

BESCHREIBUNG

Statusliste der Innengeräte abrufen.

Wenn UID weggelassen wird, listet der ls-Befehl alle sichtbaren Innengeräte auf, die mit der CoolMaster-Produktlinie verbunden sind, während der ls+ -Befehl alle Innengeräte einschließlich der unsichtbaren (siehe props-Befehl) auflistet.

Die Statuszeile eines Innengeräts hat ein festes Format, sodass jedes Statusfeld an einer festen Position ausgegeben wird.

· Statuszeile eines Innengeräts mit Celsius-Temperaturskala

0123456789012345678901234567890123456

L2.102 OFF 20C 27C High Cool OK - 0

· Statuszeile eines Innengeräts mit Fahrenheit-Temperaturskala

012345678901234567890123456789012345678

L2.102 OFF 120F 127F High Cool OK - 0

Feld	Position in der Zeichenkette		Werte
	Celsius	Fahrenheit
UID	0-5		LN.XYY
Ein/Aus	7-9		ON,OFF
Eingestellte Temperatur	11-12	11-13	nnC oder nnnF
Raumtemperatur	15-16	16-18	nnC oder nnnF
Ventilatorstufe	19-22	21-24	VLow, Low, Med, High, Top, Auto, ...
Betriebsmodus	24-27	26-29	Cool, Heat, Fan, Dry, Auto, ...
Fehlercode Innengerät	29-32	31-34	OK - kein Fehler, sonst Fehlercode Innengerät
Filteranzeige	34	36	- oder # (Filteranzeige)
Anforderung	36	38	0 oder 1

BEISPIEL

ls L2
L2.101 ON 25C 27C Low Cool OK - 1
L2.102 OFF 20C 27C High Cool OK - 0
OK

ls L2.101
L2.101 ON 25C 27C Low Cool OK - 1
OK

ls
L1.101 ON 25C 24C Low Cool OK - 1
L1.102 ON 22C 23C Med Cool OK - 0
L2.101 ON 25C 27C Low Cool OK - 1
L2.102 OFF 20C 27C High Cool OK - 0
OK

ls2

SYNOPSIS

ls2 [UID]

BESCHREIBUNG

Wie ls, aber mit Dezimalstellen bei den Temperaturen.

Zeigt die Statusliste der Innengeräte an. Wenn UID weggelassen wird, werden alle an die CoolMaster-Produktlinie angeschlossenen Innengeräte aufgelistet.

Die Statuszeile des Innengeräts hat ein festes Format, sodass jedes Statusfeld an einer festen Position ausgegeben wird.

· Statuszeile des Innengeräts mit Celsius-Temperaturskala

01234567890123456789012345678901234567890

L1.102 ON 16.9C 27.0C High Cool OK - 0

· Statuszeile des Innengeräts mit Fahrenheit-Temperaturskala

0123456789012345678901234567890123456789012

L1.102 ON 062.4F 080.6F High Cool OK - 0

Feld	Position in der Zeichenkette		Werte
	Celsius	Fahrenheit
UID	0-5		LN.XYY
Ein/Aus	7-9		ON,OFF
Eingestellte Temperatur	11-14	11-15	nn.nC oder nnn.nF
Raumtemperatur	17-20	18-22	nn.nC oder nnn.nF
Ventilatorstufe	23-26	25-28	VLow, Low, Med, High, Top, Auto, ...
Betriebsmodus	28-31	30-33	Cool, Heat, Fan, Dry, Auto, ...
Fehlercode Innengerät	33-36	35-38	OK - kein Fehler, sonst Fehlercode Innengerät
Filteranzeige	38	40	- oder # (Filteranzeige)
Anforderung	40	42	0 oder 1

query

SYNOPSIS

query <UID STRICT> <o|m|f|t|h|e|a|s>

BESCHREIBUNG

Abfrage eines der Betriebszustände des angegebenen Innengeräts. Der Parameter <UID STRICT> muss ein einzelnes Innengerät in der Form Ln.XYY oder XYY definieren. Der ausgegebene Wert wird als alphanumerischer Wert entsprechend der untenstehenden Tabelle angezeigt.

Abfrage	Betriebszustand	Wert
o	Ein/Aus	0 - Aus, 1 - Ein
m	Betriebsmodus	0 - Kühlen 1 - Heizen 2 - Auto 3 - Entfeuchten 4 - Haux 5 - Ventilator
f	Ventilatorstufe	0 - Niedrig 1 - Mittel 2 - Hoch 3 - Auto 4 - Top
t	Eingestellte Temperatur	Natürlich
e	Fehlercode	0 - Kein Fehler, sonst Fehlercode wie beim ls-Befehl
a	Umgebungstemperatur	Natürlich
h	Eingestellte Temperatur	0,01º Genauigkeit
s	Lamellenposition	0 - Keine Lamellensteuerung a - auto (Schwenken) h - horizontal 3 - 30º 4 - 45º 6 - 60º v - vertikal x - Stopp (Schwenken)

BEISPIEL

query L1.100 o
1
OK

query L1.100 m
0
OK

query L1.100 t
25
OK

query L1.100 a
27
OK

query L1.100 f
2
OK

query L1.100 e
U4
OK

query L1.100 e
0
OK

query L1.100 h
20.50
OK

wh

SYNOPSIS

wh <UID STRICT> <h|e|w|a|t<+|-|temp>|b<+|->>

wh <UID STRICT>

BESCHREIBUNG

Steuerung der Warmwasserbereiter-Einheit. Wenn der Buchstabe weggelassen wird, wird der spezielle Status des Warmwasserbereiters angezeigt.

Buchstabe	Funktion	Kompatibilität
		ME	P1P2 (Altherma)
h	Heizmodus	+
e	Eco-Modus	+
w	Heißmodus	+
a	Frostschutzmodus	+
t	Tank (+=ein,-=aus, temp=Sollwert)		+
b	Booster (+=ein,-=aus)		+
"kein Buchstabe"	Status anzeigen		+

Die EIN/AUS-Steuerung der Warmwasserbereiter-Einheit erfolgt mit den normalen on- und off-Befehlen.

BEISPIEL

Hot-Modus für Warmwasserbereiter 101 auf Linie L1 aktivieren

wh L1.101 w
OK

Altherma-Einheit 000 auf Linie L4: Tank-Solltemperatur auf 40º setzen

wh L4.000 t40
OK

Tank der Altherma-Einheit 000 auf Linie L4 einschalten

wh L4.000 t+
OK

Tank-Booster der Altherma-Einheit 000 auf Linie L4 einschalten

wh L4.000 b+
OK

Tank-Status der Altherma-Einheit 000 auf Linie L4 anzeigen

wh L4.000
L4.000 ON 40C 35C +
OK

main

SYNOPSIS

main [Ln]

main <UID STRICT> <0|1>

BESCHREIBUNG

Ändern oder Abfragen der Haupteinstellung der Daikin-Innengeräte (Main RC). Ohne Parameter listet der main-Befehl die Haupteinstellung aller Daikin-Innengeräte auf allen Linien auf. Mit der Liniennummer Ln können die Innengeräte einer bestimmten Linie angezeigt werden.

Main RC-Einstellung	Beschreibung
+	Innengerät ist Main RC
-	Innengerät ist nicht Main RC
?	Kein Main RC im System

 Hinweise:

Um ein Innengerät als Main RC zu setzen, muss das vorherige Main RC zuerst entfernt werden.

BEISPIEL

Main RC-Einstellung der Innengeräte auf Linie L2 anzeigen

main L2
L2.200 -
L2.201 -
L2.202 -
L2.203 -
L2.204 -
L2.205 -
L2.206 +
OK

Main RC-Einstellung aller Innengeräte anzeigen

main
L1.300 -
L1.301 +
L1.302 -
L2.100 ?
L2.101 ?
L2.102 ?
L2.103 ?
OK

Main RC entfernen: Innengerät 206 auf Linie L2

main L2.206 0
OK

Neues Main RC setzen: Innengerät 201 auf Linie L2

main L2.201 1
OK

vam

SYNOPSIS

vam <UID STRICT> <a|b|x|n|l|L|h|H|s|t|A|+|->

vam

vam <UID STRICT>

BESCHREIBUNG

Steuerung der Lüftungseinheit.

· vam <UID STRICT> – Status der Lüftungseinheit abfragen.

· vam – Status aller Lüftungseinheiten abfragen.

Buchstabe	Funktion	Kompatibilität
		DK	ME	LG	SM
a	Automatikmodus	+	+	+	+
b	Bypass (Bps) Modus	+	+		+
x	Wärmetauscher (HExc) Modus	+	+	+	+
n	Normalmodus			+
S	Schlafmodus				+
l	Niedrige Lüfterstufe	+	+	+	+
L	Niedrige Lüfterstufe mit Frischluftzufuhr	+
h	Hohe Lüfterstufe	+	+	+	+
H	Hohe Lüfterstufe mit Frischluftzufuhr	+
s	Super hohe Lüfterstufe			+	+
t	Top-Lüfter		+
A	Automatik-Lüfter		+	+
+	Lüftungsgerät einschalten*				+
-	Lüftungsgerät ausschalten*				+

Die EIN/AUS-Steuerung des Lüftungsgeräts erfolgt mit den üblichen on- und off-Befehlen.

Es gibt jedoch auch Doppelsysteme, die aus einer Klimaanlage und einem Lüftungsgerät bestehen. In diesem Fall steuern die Befehle on und off

die Klimaanlage, während vam <UID STRICT> +/vam <UID STRICT> - das Lüftungsgerät steuern.

BEISPIEL

Wärmetauscher-Modus am Lüftungsgerät 101 auf Linie L1 einstellen

vam L1.101 x
OK

lock

SYNOPSIS

lock [UID STRICT]

lock [UID] <-|+>[o|m|t|n]

BESCHREIBUNG

Die meisten HLK-Systeme verfügen über eine Sperrfunktion (Inhibit), um zu verhindern, dass der Benutzer den Status des Innengeräts über einen lokalen oder kabelgebundenen Controller ändert. Die CoolMaster-Produktlinie bietet die gleiche Funktionalität mit dem lock-Befehl.

· lock <UID STRICT> - Sperren für alle oder ein bestimmtes Innengerät abfragen.

<UID STRICT> definiert ein bestimmtes Innengerät im Format Ln.XYY

Sperroptionen	Funktion
+	Vollsperre: Ein/Aus, Modus, Solltemperatur
-	Voll entsperren: Ein/Aus, Modus, Solltemperatur
+o	Ein/Aus sperren
-o	Ein/Aus entsperren
+m	Modus sperren
-m	Modus entsperren
+t	Solltemperatur sperren
-t	Solltemperatur entsperren
+n	Nur Einschalten sperren
-n	Nur Einschalten entsperren

Verschiedene Sperroptionen können in einem Befehl kombiniert werden (siehe Beispiele unten)

KOMPATIBILITÄT

AC-Typ	Sperroptionen
	Vollsperre	Ein/Aus	Modus	Sollwert	Nur Ein
DK	+	+	+	+	+
SA		+	+	+
ME		+	+	+
LG	+		+	+
SM	+		+
TO		+	+	+
MH	+	+
HT	+		+
SI	+	+	+	+
FJ		+	+	+
MD,TR,KT,CG	+		+
HA		+	+	+
GMV5	+	+	+	+
BS		+	+	+

BEISPIEL

Sperren für Innengerät L1.103 abfragen (SA/TO/PN)

lock L1.103
-o -m -t
OK

Sperren für Innengerät L2.101 abfragen (MD/KT/TR/CG/HT)

lock L2.101
+
OK

Sperren für Innengerät L1.100 abfragen (DK)

lock L1.100
-o -m -t +n
OK

Modusänderung sperren und Sollwertänderung entsperren

lock L1.102 +m-t
OK

Vollsperre

lock L5.002 +
OK

inhibit

SYNOPSIS

inhibit [UID] <0|1>

BESCHREIBUNG

Mit der CoolMaster-Produktlinie werden Innengeräte zwangsweise ausgeschaltet, wenn inhibit auf 1 (aktiviert) gesetzt wird. Wird

inhibit wieder auf 0 (deaktiviert) gesetzt, wird der vorherige EIN/AUS-Status des Innengeräts wiederhergestellt. Das Innengerät wird eingeschaltet, wenn es vor dem Inhibit eingeschaltet war.

BEISPIEL

Innengerät 102 auf Linie L1 inhibieren. Das Gerät wird ausgeschaltet.

inhibit L1.102 1
OK

Inhibit für Innengerät 102 auf Linie L1 entfernen

inhibit L1.102 0
OK

Alle Innengeräte inhibieren

inhibit 1
OK

Inhibit für alle Innengeräte entfernen

inhibit 0
OK

group

SYNOPSIS

group

group <UID1 STRICT> <UID2 STRICT>

group delall

group -G

group ram R

BESCHREIBUNG

Steuerung der Gruppenfunktion in der CoolMaster-Produktlinie. Das Gruppieren von zwei Innengeräten bedeutet, dass das zweite Innengerät den EIN/AUS-Status, Modus, Lüftergeschwindigkeit, Solltemperatur und Swing-Einstellungen des ersten Innengeräts übernimmt.

· Im Format ohne Parameter listet group die bestehenden Gruppen auf

· group delall - alle Gruppen löschen

· group -G - Gruppe Nummer G löschen (Gruppennummern werden in der Liste der bestehenden Gruppen angezeigt)

· group <UID1 STRICT> <UID2 STRICT> - neue Gruppe erstellen, wobei UID2 UID1 folgt

· group ram R - Gruppendatenbank für R Gruppen anlegen. Die Änderung wird nach einem Neustart wirksam. Verwenden Sie diese Option nur, wenn die Standard-Gruppendatenbank zu klein ist.

BEISPIEL

Innengerät L5.001 mit L5.002 gruppieren

group L5.001 L5.002
OK

Vorhandene Gruppen auflisten

group
G000: L5.001 --> L5.002
G001: L5.001 --> L5.003
OK

Gruppe Nummer 0 löschen

group -0
OK

Alle Gruppen löschen

group delall
OK

Gruppen-Datenbank für 50 Gruppen erstellen

group ram 50
OK, Neustart erforderlich!

va

SYNOPSIS

va

va auto

va delall

va ram R

va - <UID STRICT|VA>

va + <UID STRICT> <VA>

BESCHREIBUNG

Um die Übersetzung der UID in eine Modbus-Objektadresse zu vereinfachen, verwendet die CoolMaster-Produktlinie die VA (Virtuelle

Adresse), die mit der UID verknüpft ist. Jede UID kann keine, eine oder mehrere zugeordnete VAs haben, aber jede VA kann

nur einer UID zugeordnet werden. VAs sind einfache Zahlen, beginnend bei 001 (dezimal). Das Konzept der virtuellen Adresse ist

anwendbar auf CoolGate 5 und ModBus IP.

· Im Format ohne Parameter listet der va-Befehl alle VA-Zuordnungen und deren ModBus-Adressen im Hexadezimal-

und Dezimalformat auf.

· va auto – Die CoolMaster-Produktlinie ordnet VAs automatisch den vorhandenen (mit dem Befehl ls sichtbaren)

UIDs zu. Dabei werden vorherige Zuordnungen gelöscht.

· va delall – Alle VA-Zuordnungen löschen

· va ram R – Erstellt eine VA-Datenbank für R Zuordnungen. Die Änderung wird nach einem Neustart wirksam. Verwenden Sie diese Option

nur, wenn die Standard-VA-Datenbank zu klein ist.

· va - <UID STRICT|VA> – Alle VA-Zuordnungen einer bestimmten Inneneinheit löschen oder eine bestimmte VA-Zuordnung entfernen

· va + <UID STRICT> <VA> – Neue VA-Zuordnung hinzufügen

BEISPIEL

Alle vorhandenen Inneneinheiten automatisch zuordnen

va auto
OK

VA 007 der Inneneinheit 100 auf Linie L1 zuordnen

va + L1.100 7
OK

Alle VA-Zuordnungen auflisten

va

L1.100 --> 001 [Hex: 0x0011 | Dez: 0017]
+-> 007 [Hex: 0x0071 | Dez: 0113]
L1.101 --> 002 [Hex: 0x0021 | Dez: 0033]
L2.101 --> 003 [Hex: 0x0031 | Dez: 0049]
L2.102 --> 004 [Hex: 0x0041 | Dez: 0065]
L2.103 --> 005 [Hex: 0x0051 | Dez: 0081]
L2.104 --> 006 [Hex: 0x0061 | Dez: 0097]
OK

Alle VA-Zuordnungen der Inneneinheit 100 auf Linie L1 löschen

va - L1.100
OK

VA-Zuordnung Nummer 4 löschen

va - 4
OK

Alle VA-Zuordnungen löschen

va delall
OK

VA-Datenbank für 200 Zuordnungen erstellen

va ram 200
OK, Neustart erforderlich!
