Dieser Artikel gilt für CooLinkBridge-Geräte
Funktionen
• Nahtlose Integration von HLK*-Systemen mit Hausautomations- und Gebäudeleitsystemen (BMS).
• Bidirektionale Kommunikation für vollständige Steuerung und Überwachung der angeschlossenen HLK*-Systeme.
• Integrationsprotokolle: BACnet MSTP/IP, Modbus TCP/RTU, ASCII
• LCD-Bildschirm zur Einrichtung, Überwachung und Konfiguration der angeschlossenen Geräte
• Cloud-basierte HLK*-Steuerungs-App – Fernzugriff per Smartphone, Tablet und Desktop
• Gerätegarantie – 3 Jahre**
Technische Daten | |
Stromversorgung | |
| Stromversorgung (externes Netzteil enthalten) | 24 - 9 VDC (120VAC 60 Hz /220VAC 50 Hz) |
| Leistungsaufnahme | 1 Watt |
Maße und Gewicht | |
| Abmessungen (H x B x T) (Zoll/mm) | 2,56 x 4,64 x 1,25 / 65 x 118 x 32 |
| Gewicht (lbs/kg) | 0,26 / 0,12 |
Betriebsbedingungen und Installation
| |
| Umgebungstemperatur -10° C bis +60° C / +14 F bis +140 F | |
| Luftfeuchtigkeit (%) | 0% bis 96% |
| Maximale Kabellänge RS485 (ft/m) | 3280/1000 |
| Befestigung Magnete, Schrauben | |
Externe Kommunikationsverkabelung | |
| HLK-Kommunikation (abhängig vom Hersteller) |
2-3-adriges geschirmtes Kabel Bitte Hinweise des HLK-Herstellers beachten |
| RS485 für Modbus-RTU/BACnet-MSTP | Geschirmtes, verdrilltes Paar AWG 20-24 |
Zertifizierungen und Standards |
CE, FCC, BTL |
Schnittstellen | |
| RS 485 | BACnet MSTP, Modbus RTU |
| Ethernet | RJ45, 10/100Mbps |
| USB A | Host |
| USB mini | Debug |
* Abhängig vom Hersteller
** Siehe CoolAutomation Garantiebedingungen
Maßzeichnungen:

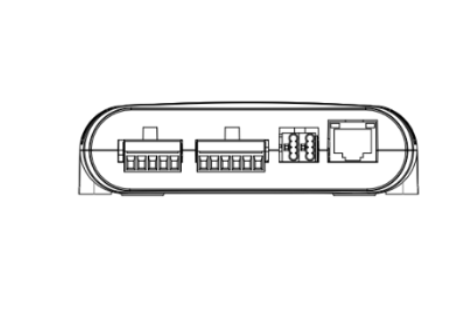

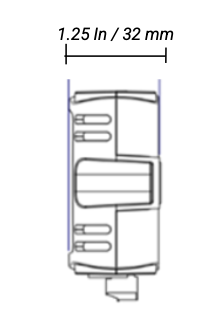

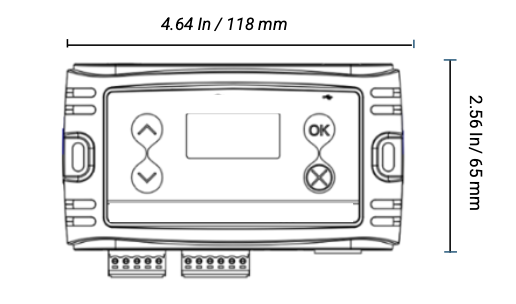

Vorderansicht Seitenansicht Unteransicht

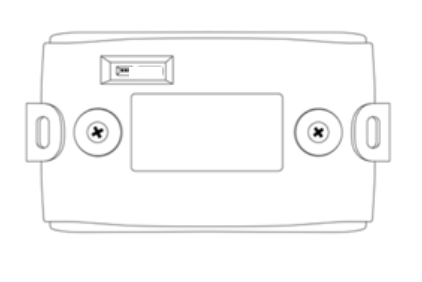

Rückansicht
