Starten und Konfigurieren des CoolMaster EDGE

Nach dem Einloggen auf das Gerät gelangt der Benutzer zum Haupt-Konfigurationsbildschirm:

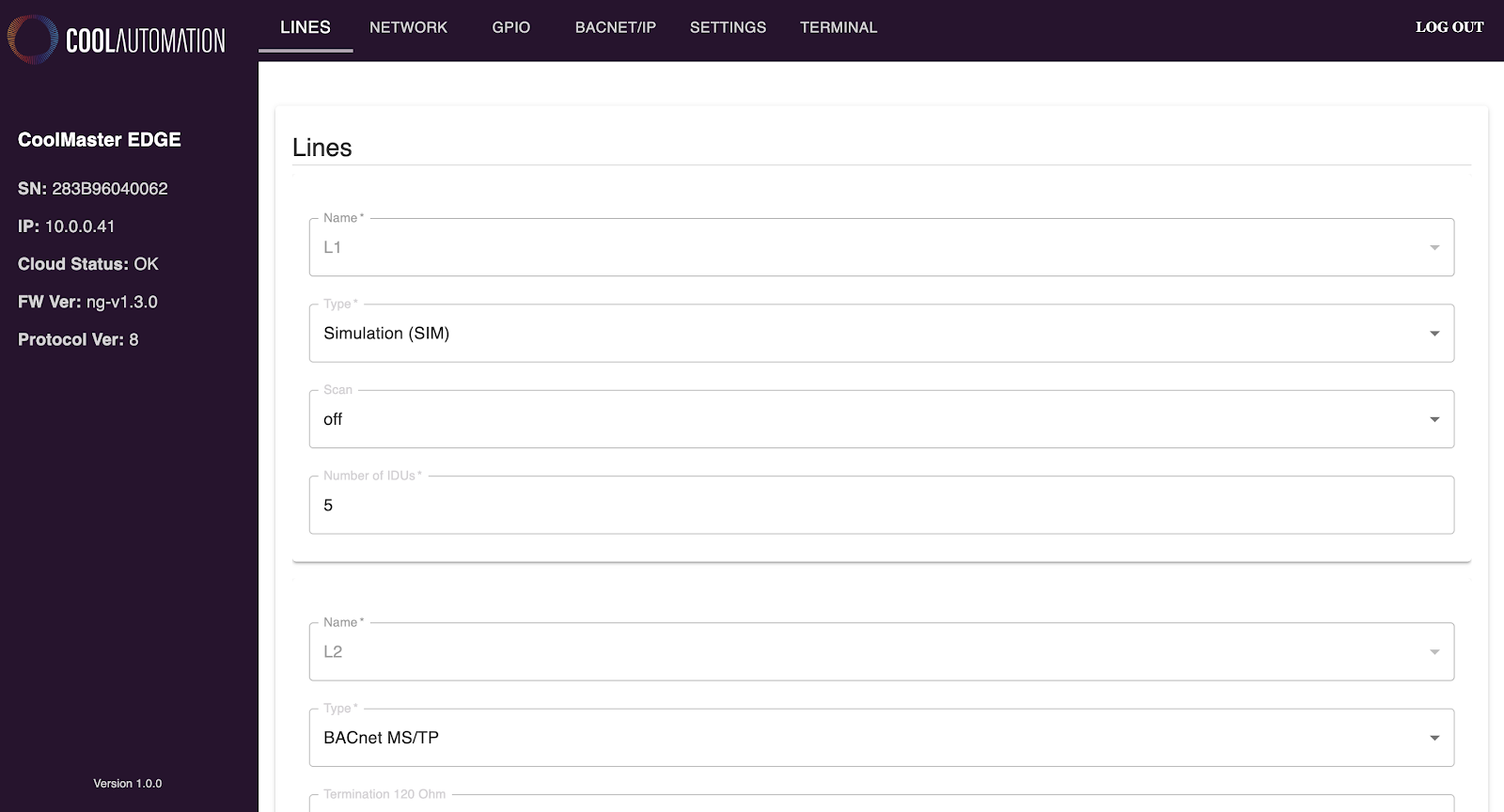

1. Leitungen

Stellen Sie die Leitungskonfiguration entsprechend den Systemen ein, die an jede spezifische Leitung angeschlossen sind.

Folgende Leitungseigenschaften sind verfügbar:

• Name – Der Name dieser Leitung, wie auf den Geräteetiketten angegeben – L1, L2, L3, L8 (USB), L9 (USB-C)
• Typ – Der Typ der Leitung. Nach Auswahl des Typs werden alle dazugehörigen Parameter angezeigt (je nach Leitungstyp stehen unterschiedliche Parameter zur Verfügung).

Folgende Typen stehen zur Auswahl:

• BACnet MSTP – Leitung auf RS485 mit BACnet MSTP einstellen.
  • Baudrate – Kommunikationsrate auf der Leitung: 9600 oder 38400
  • Polarität – Festlegen, ob Normal (A/B) oder invertiert (B/A)
  • Vendor ID –1164 (nur lesbar) – Die von ASHRA zugewiesene BACnet Vendor ID von CoolAutomation. Wird in der Vendor ID-Eigenschaft verwendet.
  • Modellname – CoolMasterEDGE (nur lesbar). Der BACnet Modellname.
  • Geräte-ID – Die BACnet Geräte-ID (Instanznummer). Kann gemäß BACnet-Standardrichtlinien konfiguriert werden. Standard ist 123.
  • MSTP MAC – Die Adresse des CoolMaster EDGE Geräts im MSTP-Netzwerk.
• Modbus RTU – Leitung auf RS485 mit Modbus RTU einstellen.
  • Stromzähler-Modell – Wählen Sie aus der Liste den Stromzähler, den Sie anschließen möchten. Es können nur vorintegrierte Stromzähler ausgewählt werden.
  • Baudrate – Kommunikationsrate auf der Leitung: 9600, 19200, 38400, 57600, 115200
  • Polarität – Festlegen, ob Normal (A/B) oder invertiert (B/A)
• Midea V5 (MDV5) – Leitung auf RS485 einstellen, um Midea VRF V5 Serie zu verbinden
• Midea V8 (MDV8) – Leitung auf RS485 einstellen, um Midea VRF V8 Serie zu verbinden
• Samsung – Leitung auf RS485 einstellen, um Samsung VRF zu verbinden. Erweiterte Einstellungen:
  • Master – Wenn ein weiterer Zentralcontroller an derselben Leitung angeschlossen ist, sollte das EDGE-Gerät auf „Aus“ gestellt werden, sonst auf „Ein“.
  • Polarität – Festlegen, ob Normal (A/B) oder invertiert (B/A)
• CoolPlug – Leitung auf RS485 einstellen, speziell für die Verbindung mit verkabeltem CoolPlug
• Simulation (SIM) – Leitung als Simulation zur Steuerung eines VRF-Systems einstellen
  • Anzahl der IDUs – Nur für den Leitungstyp Simulation. Legen Sie die Anzahl der zu simulierenden Einheiten auf der VRF-Leitung fest.
• Nicht verwendet – Leitung ist nicht in Benutzung
• Daikin – (nur auf Leitung 2 verfügbar) Verbindung zur Daikin D3-Net Kommunikationsleitung
  • Abschlusswiderstand 120 Ohm
• Mitsubishi Electric (ME)
  • Abschlusswiderstand 120 Ohm
• Toshiba TCC (TOTCC)
• Gree (GMV5)



2. Netzwerk

• Modus – Statisch oder DHCP
• Wenn Statisch ausgewählt ist, müssen Sie die IP-Adresse, Netzmaske, Gateway und (optional) DNS-Server angeben



3. GPIO

Ermöglicht den Anschluss an digitale Ausgangsquellen, um in bestimmten Szenarien eine zentrale Übersteuerung des Geräts zu ermöglichen (z. B. Verbindung mit Brandschutztüren und Abschaltung aller Lüftungen)

Wählen Sie zwischen „Alle Einheiten EIN“ oder „Alle Einheiten AUS“ und legen Sie den Normalzustand (Ein/Aus) fest.



4. BACNET/IP

Ermöglicht es, das EDGE-Gerät als BACnet IP-Client einzurichten, um BACnet-Geräte von Drittanbietern zu erkennen. Die Kommunikation läuft über die spezifische Ethernet-IP-Leitung.

Sie können die BACnet IP-Schnittstelle des EDGE-Geräts aktivieren oder deaktivieren

• Vendor ID –1164 (nur lesbar) – Die von ASHRA zugewiesene BACnet Vendor ID von CoolAutomation. Wird in der Vendor ID-Eigenschaft verwendet.
• Geräte-ID – Die BACnet Geräte-ID (Instanznummer). Kann gemäß BACnet-Standardrichtlinien konfiguriert werden. Standard ist 123
• Gerätenetzwerk – Die BACnet IP Netzwerknummer. Kann von 1 bis 65.534 konfiguriert werden. Standard ist 1.
• BIP-Port – Der UDP-Kommunikationsport für die BACnet IP-Kommunikation.
• RW-Intervall
• WHOIS-Intervall – Die Häufigkeit, mit der Who-Is-Discovery-Nachrichten automatisch in Millisekunden gesendet werden. Standard ist 6.000.
• BBMD-Adresse – Die Ziel-IP-Adresse für BBMD
• BBMD-Port – UDP-Kommunikationsport für die BBMD-Zieladresse



5. Einstellungen

• Zeitverwaltung – In den meisten Installationen bezieht das Gerät die Uhrzeit von der Netzwerk-Uhr (NTP). Falls NTP nicht verfügbar ist, kann die Zeit manuell eingestellt werden.
  • Die Uhrzeit wird benötigt, um lokale Zeitpläne und zeitbasierte Logik auszuführen.
  • Wenn das Gerät mit der Cloud verbunden ist, übernimmt es die Zeit vom Cloud-Netzwerk.

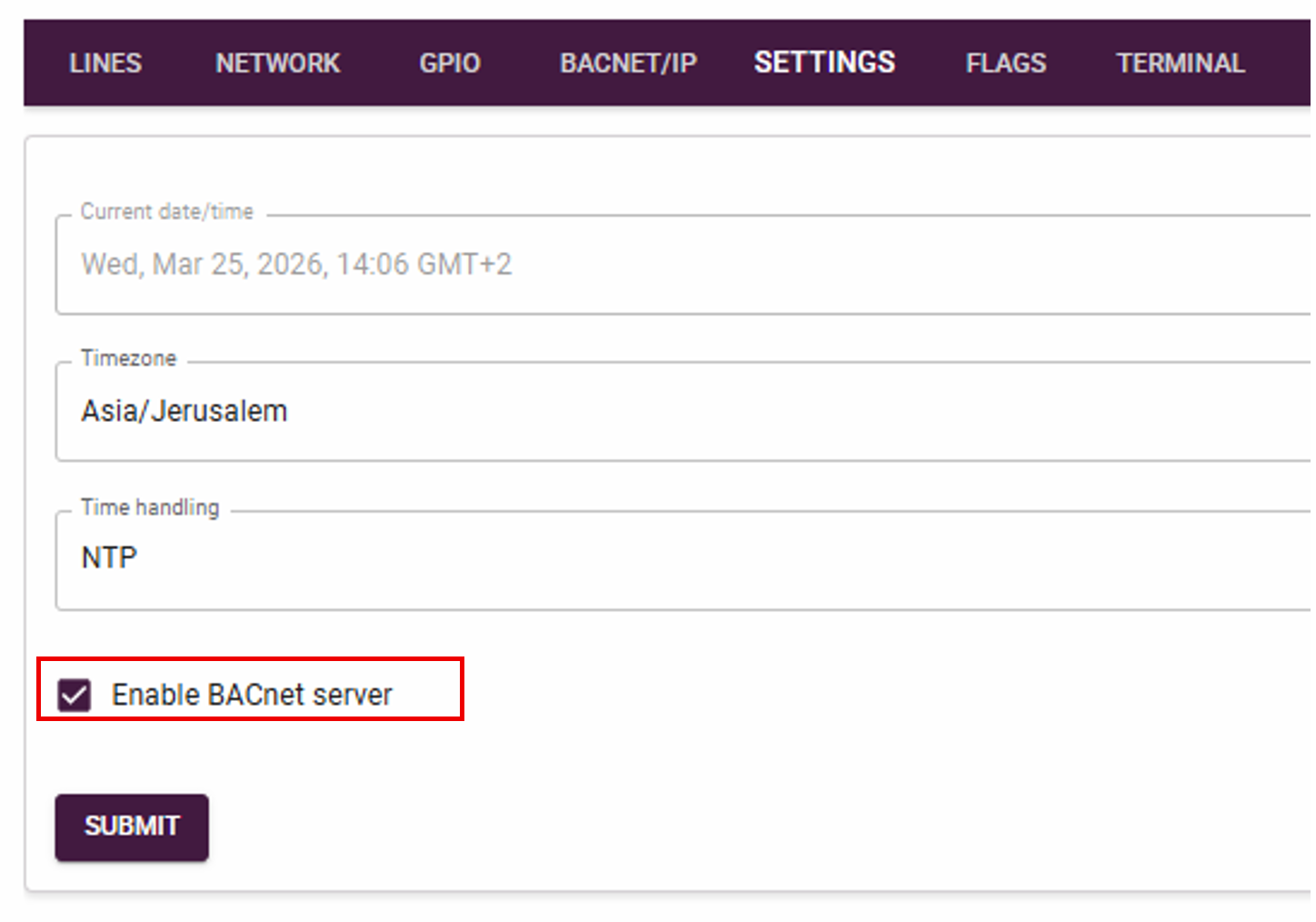

• Um ein BACnet-Gerät als Einheit zu erstellen, können Sie den BACnet-Server aktivieren:


6. Terminal

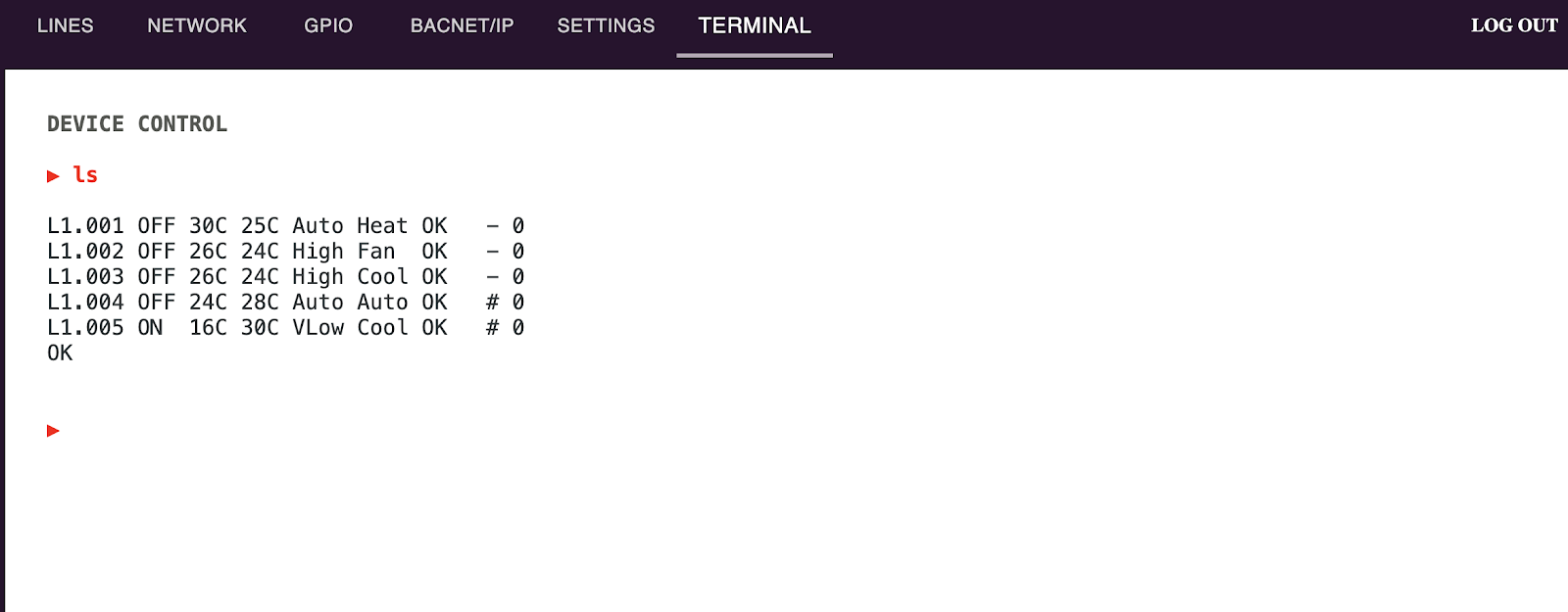

Öffnet eine Terminal-Konsole, in der der Benutzer das Gerät mit den Terminalbefehlen konfigurieren kann.

Das EDGE-Gerät ermöglicht dank seiner fortschrittlichen Verarbeitung und Speicherung einzigartige Funktionen, wenn es in einer Umgebung mit instabiler Internetverbindung installiert wird.

Die folgenden Hauptfunktionen stehen bei der Verwendung des CoolMaster EDGE zur Verfügung:

1. Lokales Daten-Buffering

Das EDGE-Gerät kann Zeiträume ohne Netzwerkverbindung überbrücken, ohne dass Daten im lokalen Netzwerk oder an den direkten lokalen Schnittstellen verloren gehen.

Der Mechanismus speichert alle gesammelten Daten während der Netzwerkausfälle auf der Micro-SD-Karte. Sobald die Netzwerkverbindung wiederhergestellt ist, werden die Daten in die Cloud hochgeladen und mit den bisherigen Daten synchronisiert, sodass sie später abgerufen werden können.

Die im Lieferumfang enthaltene SD-Karte kann mindestens 48 Stunden an Daten speichern. Je nach Anzahl der angeschlossenen Einheiten kann der Speicherzeitraum auch länger sein.

Das Nachladen der Daten in die Cloud kann einige Stunden dauern und hängt stark von der Stabilität der Internetverbindung, der Netzwerktopologie, Firewalls und der zu synchronisierenden Datenmenge ab.

 Hinweis: Diese Funktion ist nur verfügbar, wenn die Micro-SD-Karte installiert und gemäß den CoolAutomation-Spezifikationen formatiert ist. Standardmäßig wird das Gerät ab Werk mit installierter und einsatzbereiter SD-Karte ausgeliefert.

2. Lokale Steuerungsanwendung

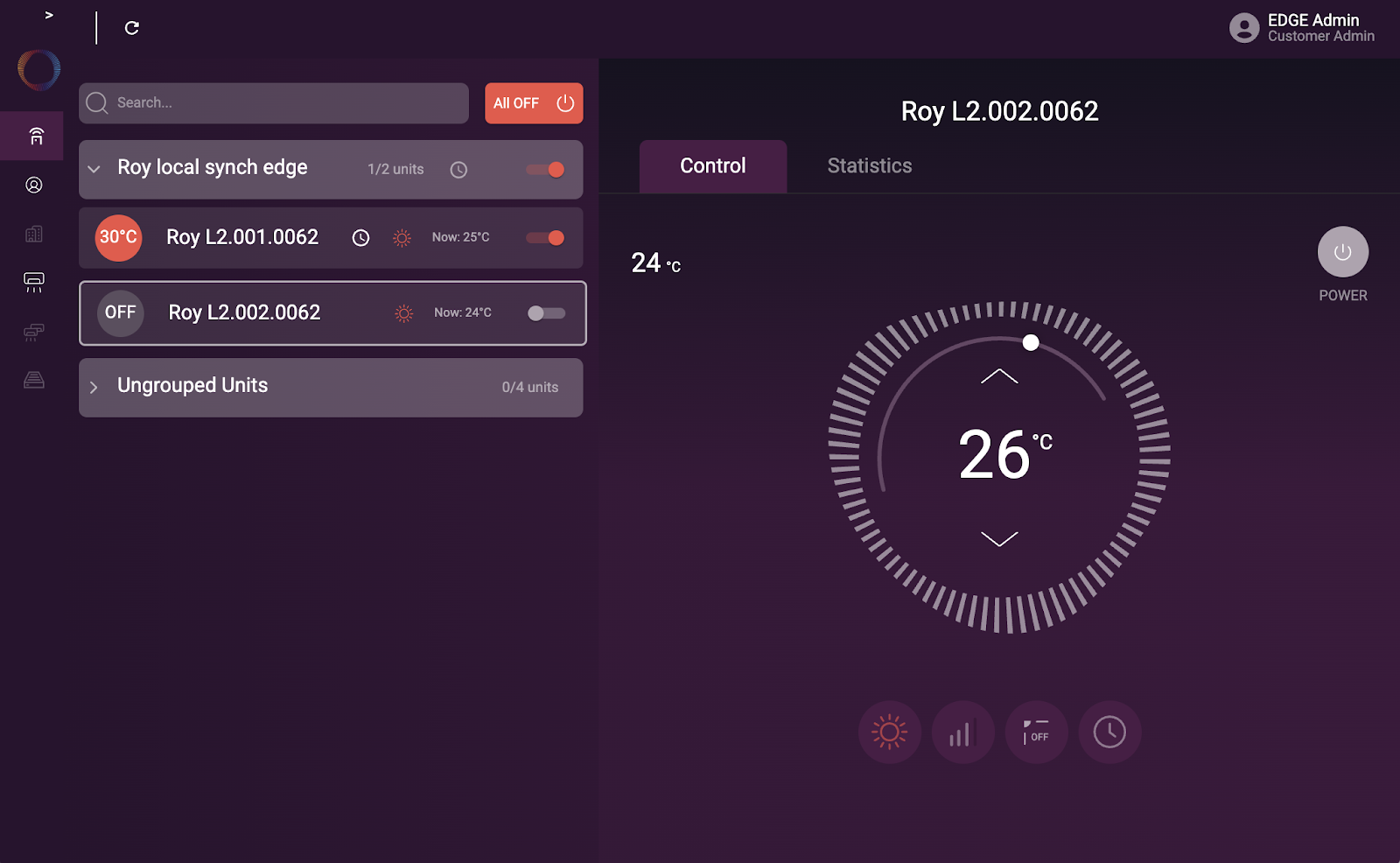

Das EDGE-Gerät betreibt einen Webserver, der es ermöglicht, lokale Browser direkt zu bedienen – auch ohne Internetverbindung. So können Klimageräte einfach über das lokale Netzwerk gesteuert, Zeitpläne erstellt und Grundeinstellungen vorgenommen werden – ideal für Orte ohne oder mit instabiler Internetverbindung.

Wenn Geräte über die lokale Anwendung (Mobilgerät oder Desktop-Browser) gesteuert werden, werden alle Aktivitäten gespeichert und – sofern möglich und registriert – mit der Cloud synchronisiert, um die Systemgesundheit später nachvollziehen zu können.

Die lokale Anwendung arbeitet unabhängig von den cloudbasierten Anwendungen und synchronisiert sich automatisch, sobald eine Cloud-Verbindung besteht.

Wenn ein Befehl sowohl aus der Cloud-App als auch aus der lokalen App gesendet wird, wird der zuletzt empfangene Befehl am Gerät ausgeführt.

Hinweis: Beachten Sie mögliche Überschneidungen zwischen Cloud- und lokalen Apps und vergeben Sie Zugriffsrechte mit Bedacht, um Konflikte zu vermeiden.

1. Anmeldung an der lokalen Anwendung

• Browser Desktop: http://<Geräte-IP-Adresse>/control (z. B. http://192.168.1.2/control)

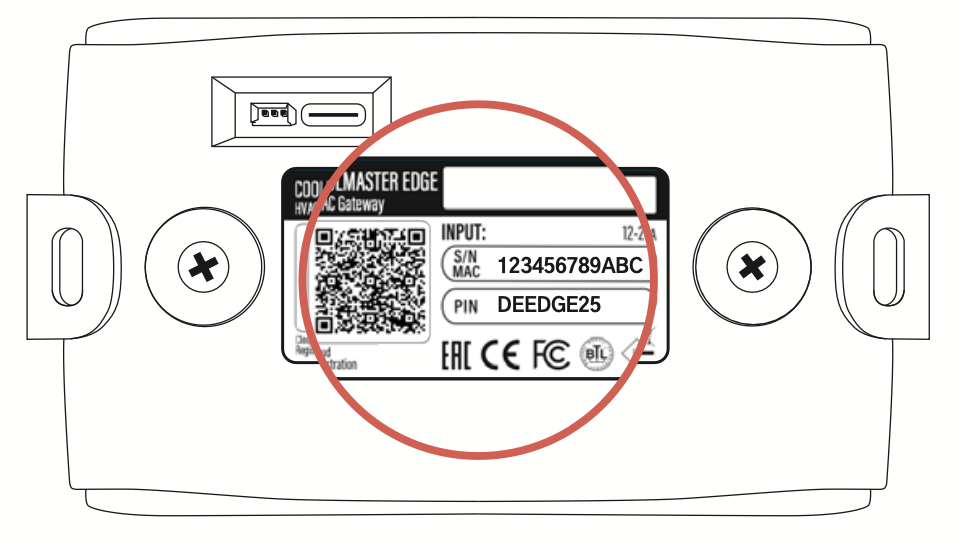

• Die Standard-Benutzerdaten sind die Seriennummer (SN) und die PIN des Geräts, die auf dem Etikett auf der Rückseite des Geräts zu finden sind.



2. Lokale Steuerungsfunktionen

Über die lokale App stehen folgende Steuerungsfunktionen zur Verfügung, die auch mit den Cloud-Apps synchronisiert werden:

• Steuerbefehle – Ein/Aus, Sollwert, Modus, Lüftergeschwindigkeit, Lamellen
• Zeitpläne

3. Lokale Benutzerverwaltung

Der Standardbenutzer des lokalen Geräts ist ein Admin-Benutzer.

Dieser Admin-Benutzer kann nicht gelöscht werden. Er kann weitere lokale Benutzer hinzufügen – alle haben die gleichen Zugriffsrechte (Admin), können aber mit unterschiedlichen Benutzernamen und Passwörtern angelegt werden.

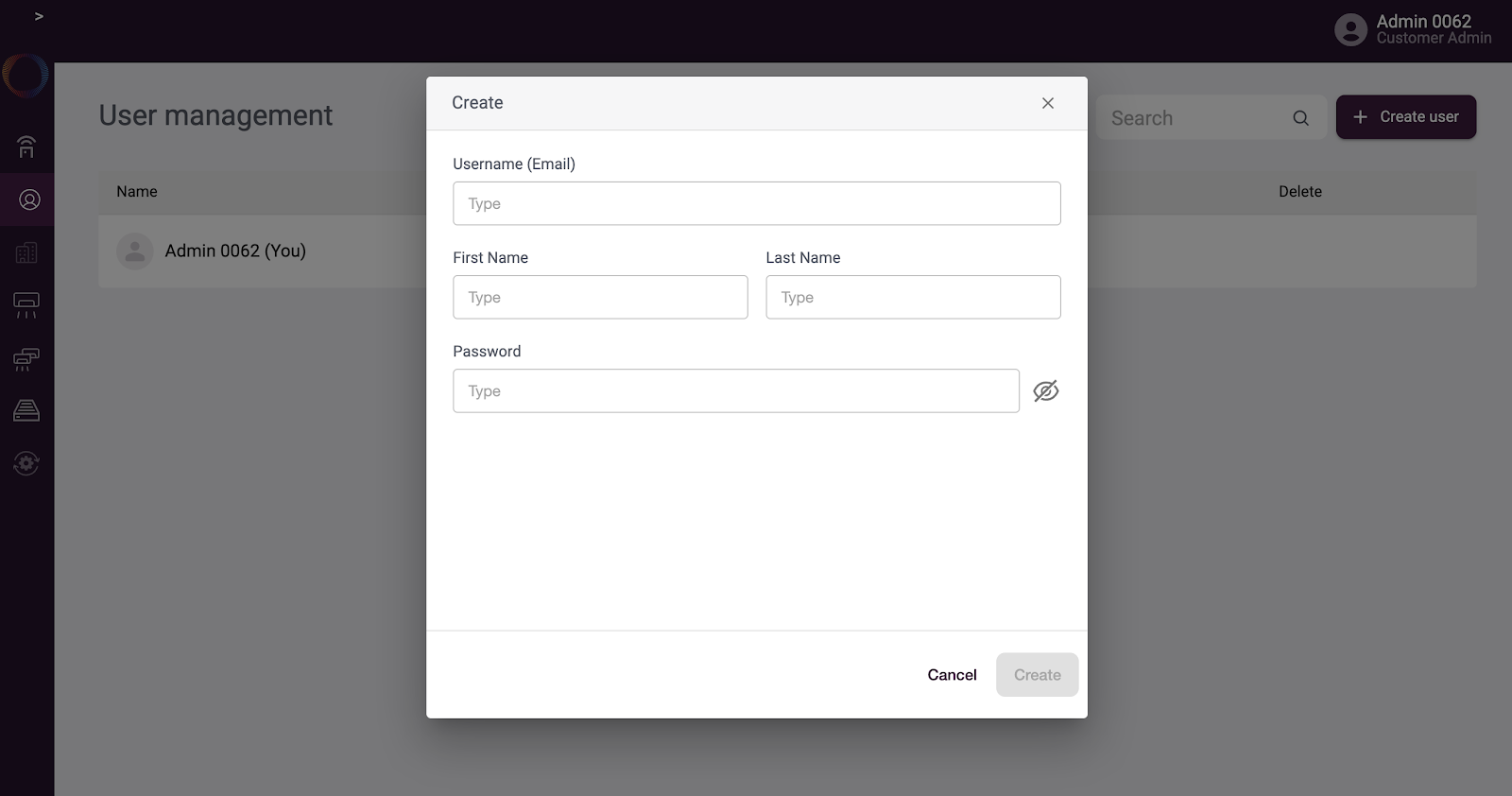

Im Tab „Benutzerverwaltung“ auf „Benutzer erstellen“ klicken, um einen neuen Benutzer hinzuzufügen:

Hinweis: Die lokalen Benutzer werden nicht mit den Cloud-App-Benutzern synchronisiert.

4. Lokale Geräteeinstellungen

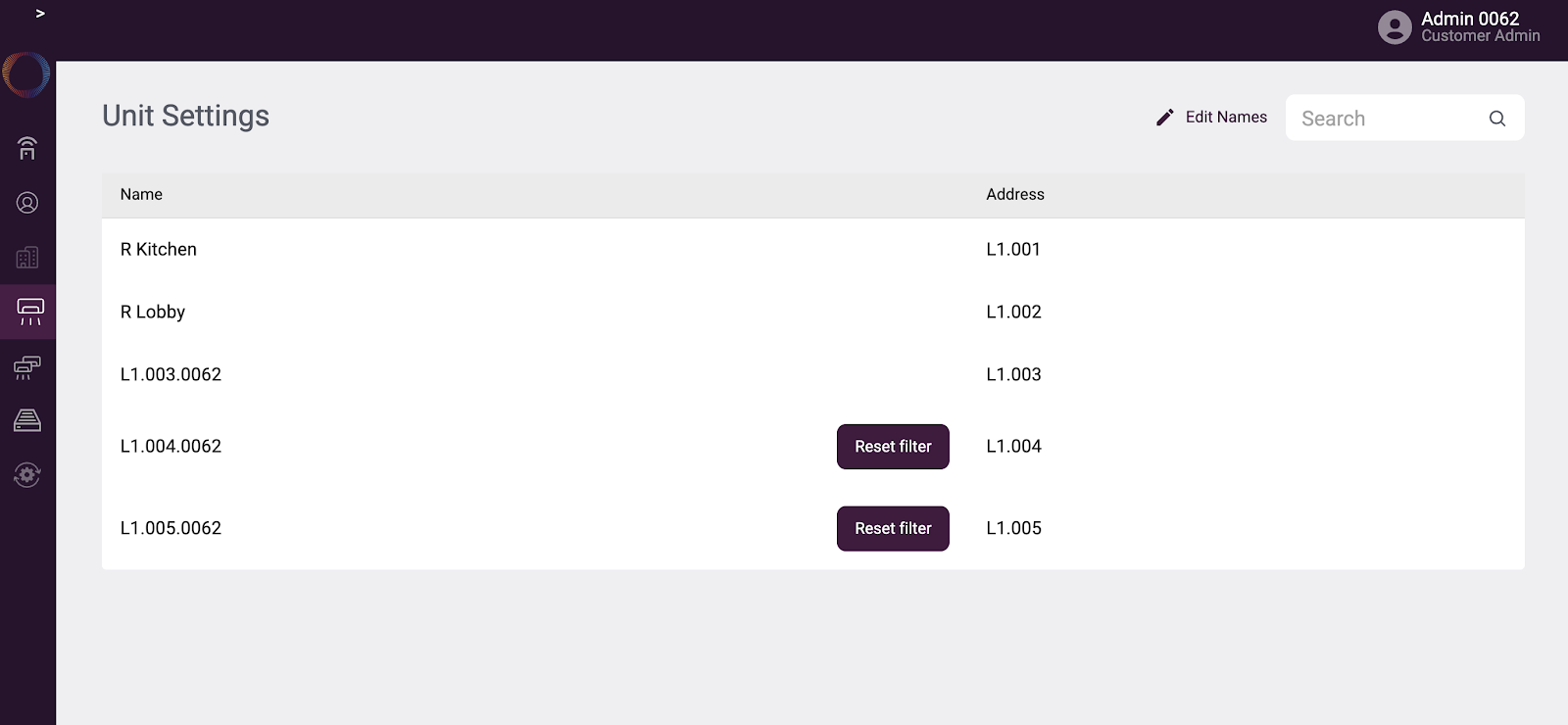

Im Tab „Geräteeinstellungen“ können Benutzer die Namen der am EDGE-Gerät angeschlossenen Einheiten ändern. Klicken Sie auf Namen bearbeiten, nehmen Sie die gewünschten Änderungen vor und speichern Sie diese.

Alle Änderungen werden mit den Namen in der Cloud-App synchronisiert, sofern das Gerät registriert und mit der Cloud verbunden ist.

 Hinweis: Wenn Änderungen sowohl in der Cloud-App als auch in der lokalen App vorgenommen werden, gilt die zuletzt vorgenommene Änderung. Vermeiden Sie Konflikte, indem Sie die Zugriffsrechte für diese Einstellungen in der Cloud und der lokalen App entsprechend vergeben.

5. Lokale Gruppenverwaltung

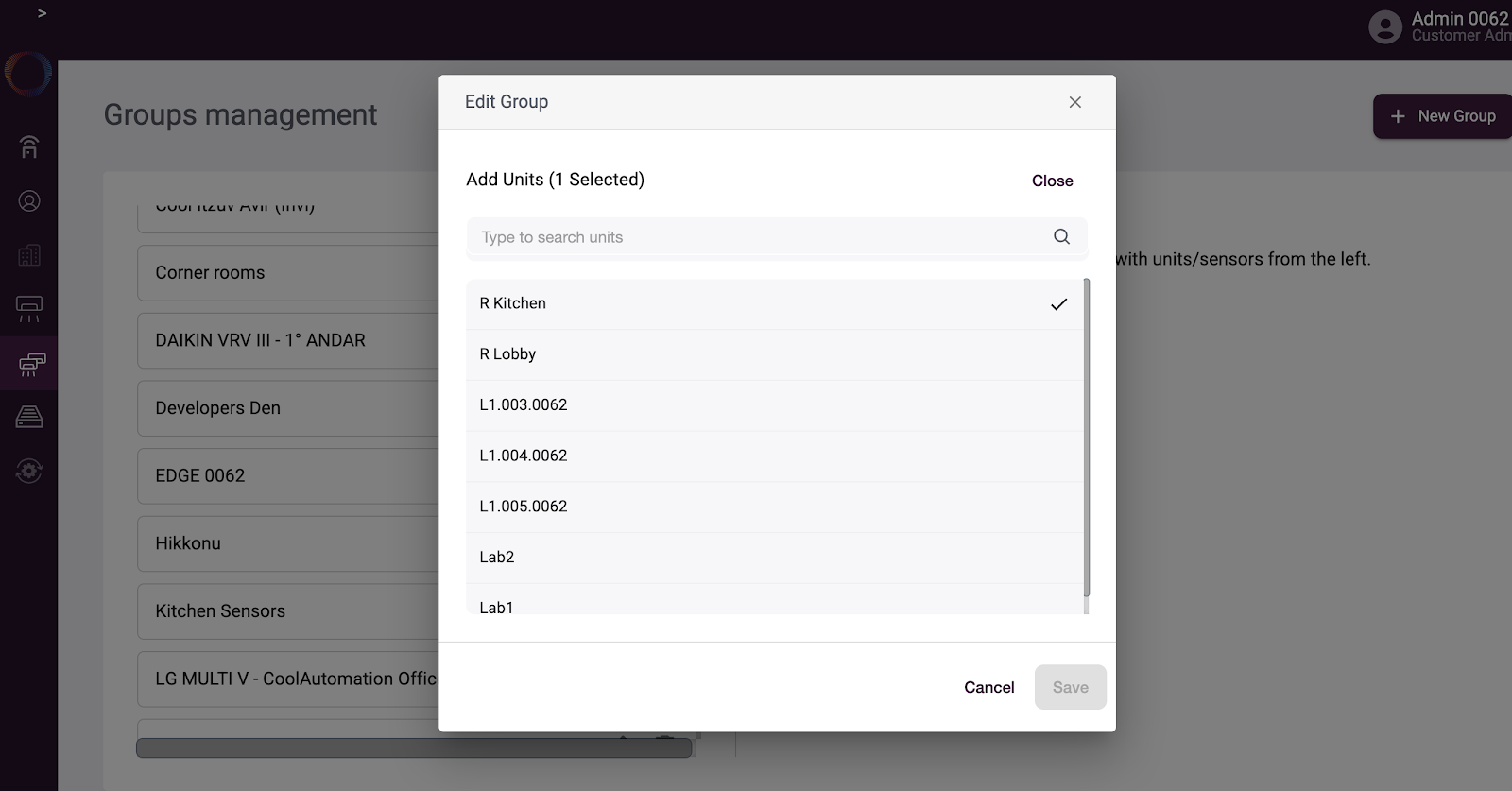

Im Tab „Gruppenverwaltung“ können Benutzer neue Gruppen definieren, Gruppen bearbeiten und Gruppennamen ändern.

Die lokale Gruppenverwaltung bezieht sich nur auf Gruppen, bei denen alle Einheiten der Gruppe auf demselben EDGE-Gerät sind. Gibt es in der Cloud Gruppen mit einer Mischung aus Einheiten dieses EDGE-Geräts und anderer Geräte, werden diese Gruppen in der lokalen Steuerung des EDGE nicht angezeigt, um Konflikte bei den Benutzerrechten zu vermeiden.

6. Lokale erweiterte Steuerungseinstellungen

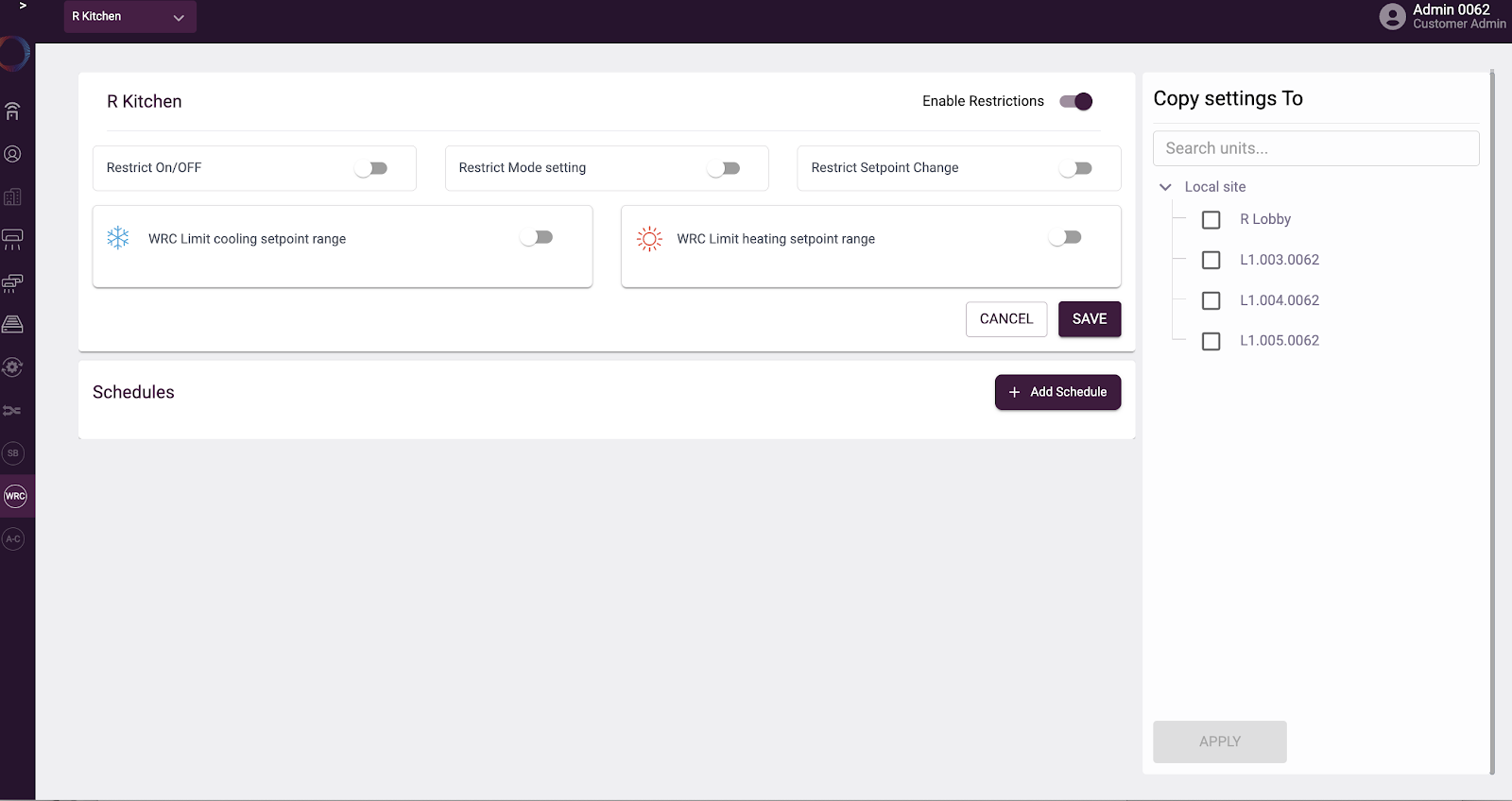

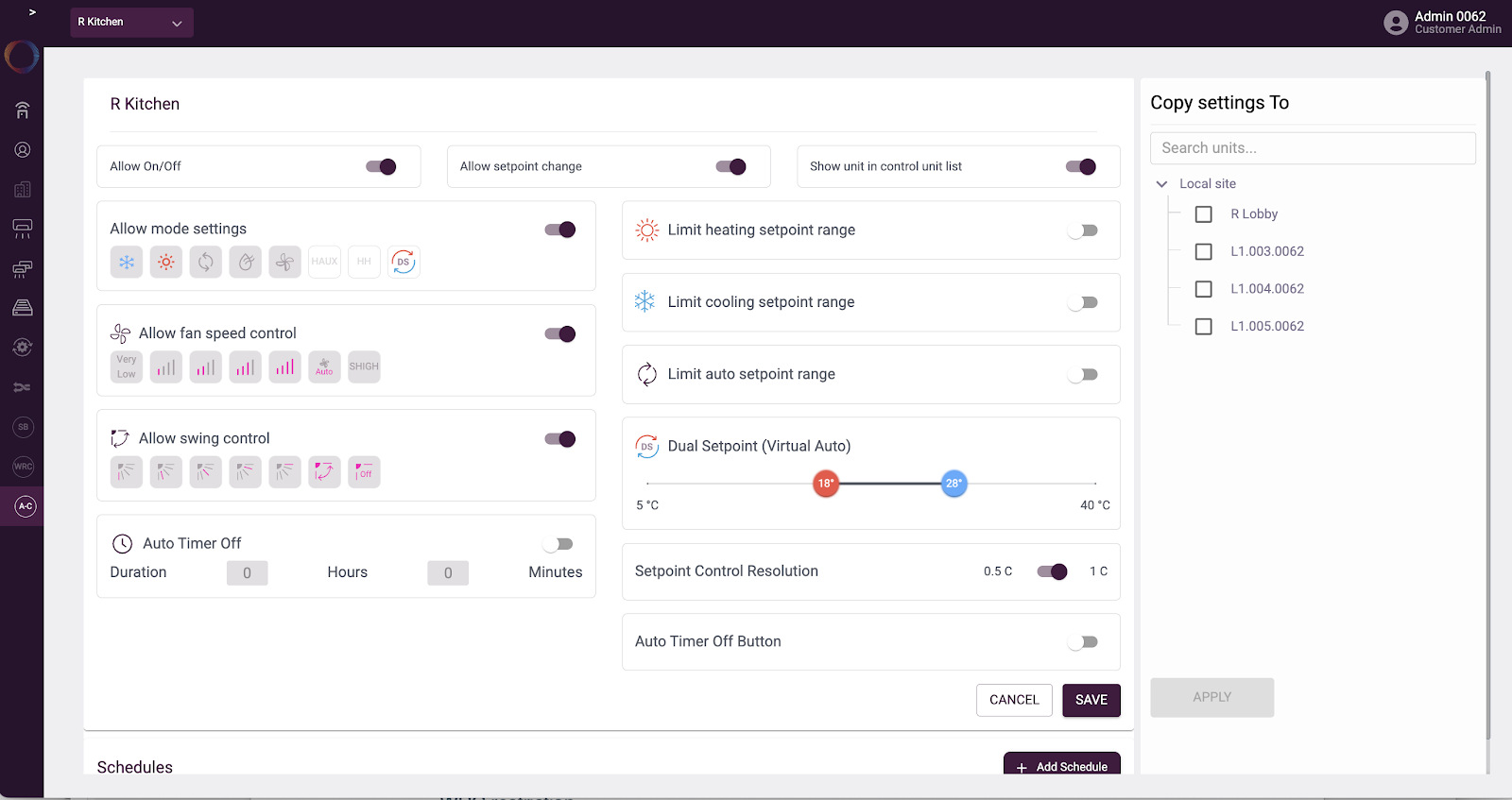

Im Tab „Erweiterte Steuerung“ kann der Admin-Benutzer einige erweiterte Steuerungslogiken über die lokale App verwalten.

Weitere Details zu diesen erweiterten Steuerungseinstellungen finden Sie im Professional App Benutzerhandbuch von CoolAutomation.

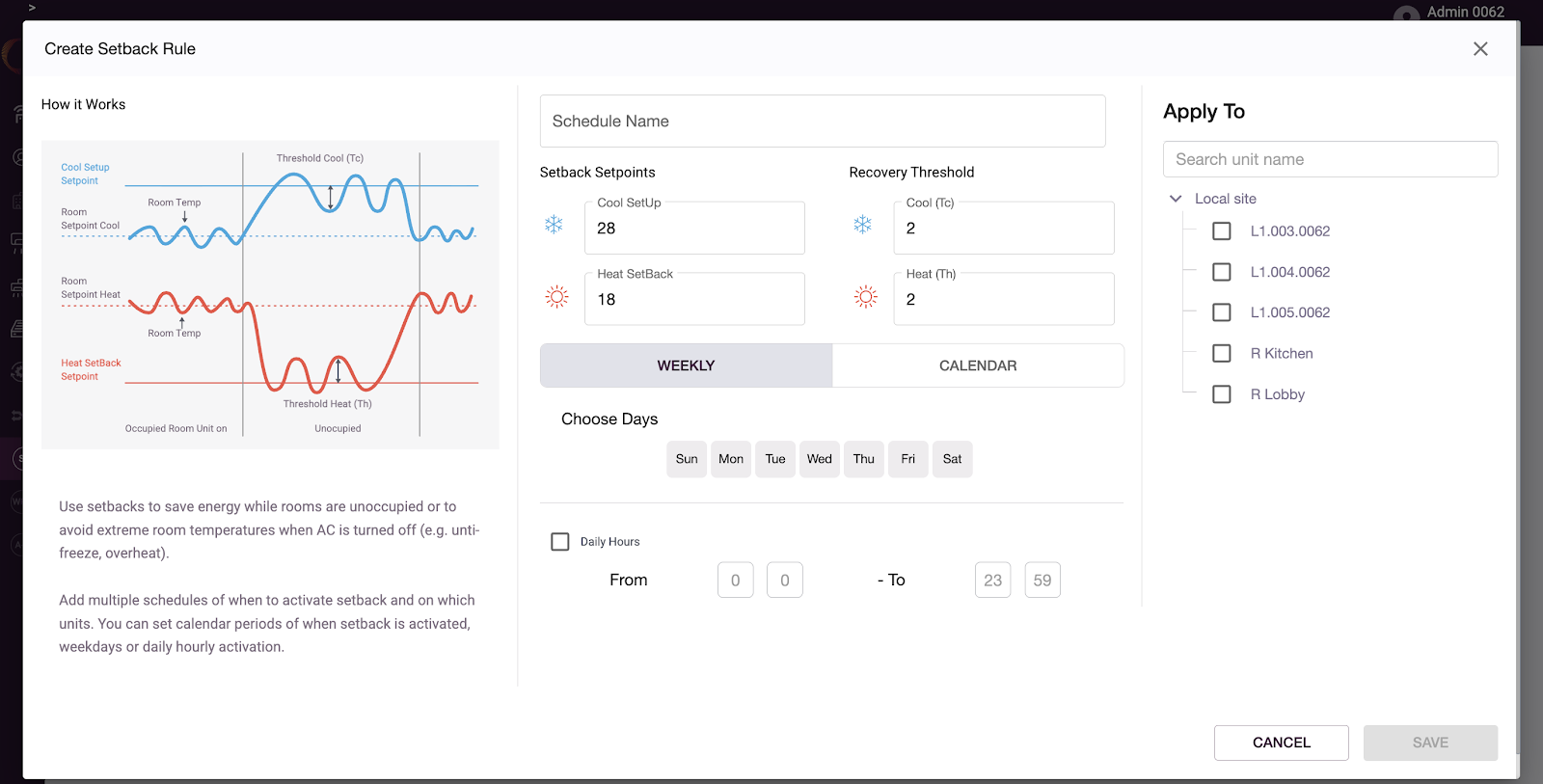

• Setback - ermöglicht das Festlegen von Setback-Zeitplänen zur Energieeinsparung.

Die Konfigurationseinstellung für Changeover wird zwischen Cloud- und lokalen Anwendungen synchronisiert, sobald eine Netzwerkverbindung besteht.

• WRC-Beschränkung - ermöglicht das Deaktivieren bestimmter Änderungen, die über den lokalen Wandregler (WRC) vorgenommen werden. Die WRC-Beschränkung verhindert nicht die Änderung der Einstellung am Thermostat, setzt jedoch die Einstellung zurück, wenn erkannt wird, dass eine Änderung über das Thermostat vorgenommen wurde, und stellt den vorherigen Zustand wieder her.

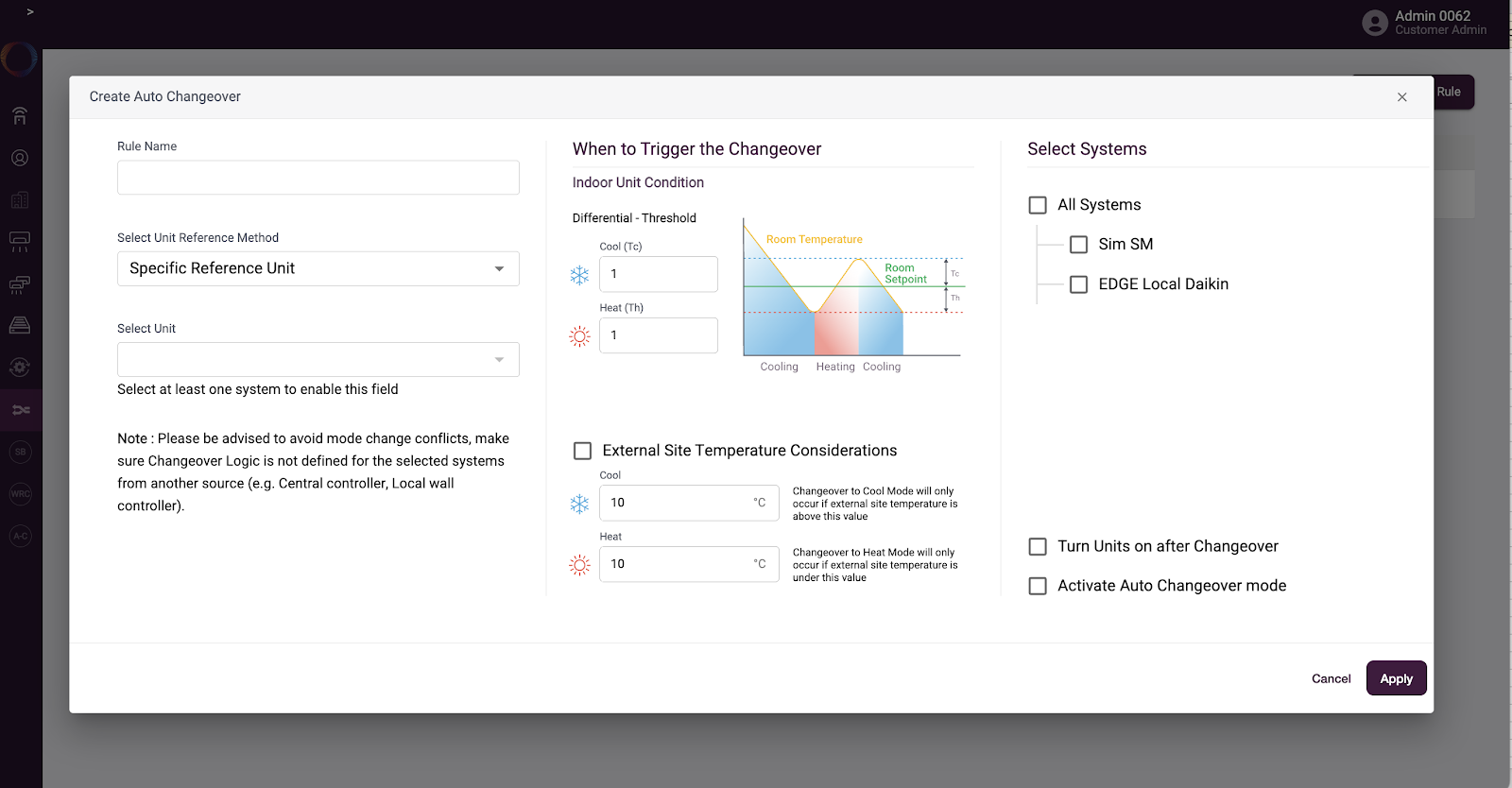

• Auto Changeover – ermöglicht das Konfigurieren von automatischen Changeover-Regeln für Wärmepumpensysteme.

Die Einstellungen für Systeme (Gruppierung von Einheiten zu Systemen) werden im Cloud-Site-Management vorgenommen.

Wichtiger Hinweis: Das Festlegen von automatischen Changeover-Regeln setzt voraus, dass der Benutzer mit den Wärmepumpensystemen vertraut ist. Wird Auto Changeover nur für einen Teil der Einheiten eines Systems aktiviert, kann dies zu einer fehlerhaften Ausführung führen und der Wechsel wird nicht wie erwartet durchgeführt.

Die Konfigurationseinstellung für Changeover wird zwischen Cloud- und lokalen Anwendungen synchronisiert, sobald eine Netzwerkverbindung besteht.

• App-Steuerung – ermöglicht die Konfiguration, welche Steuerungen für jede Einheit über die Anwendung (lokal und/oder Cloud) verfügbar sind.

Die Konfigurationseinstellung für App-Steuerungen wird zwischen Cloud- und lokalen Anwendungen synchronisiert, sobald eine Netzwerkverbindung besteht.

3. Lokale Logik auf dem Gerät

Das EDGE-Gerät verfügt über einen leistungsstarken Prozessor, der es ermöglicht, fortschrittliche Automatisierungslogik auszuführen, ohne auf eine ständige Internetverbindung angewiesen zu sein.

Sobald eine Automatisierungslogik in den Anwendungen (Professional App – erweiterte Logik oder lokale App – erweiterte Steuerung) definiert wurde, wird sie im lokalen Speicher des Geräts abgelegt und unabhängig vom Internetverbindungsstatus ausgeführt.

Folgende Logiken werden lokal ausgeführt:

• Zeitpläne – können in den Cloud-Apps (Control, Professional) erstellt und mit dem Gerät synchronisiert oder direkt in der lokalen Steuerungs-App definiert werden. Wenn sie in der Cloud erstellt werden, werden sie mit dem Gerät synchronisiert und laufen dann lokal. Werden sie in der lokalen App erstellt, werden sie bei bestehender Netzwerkverbindung in die Cloud synchronisiert. Ist keine Netzwerkverbindung vorhanden, können Zeitpläne trotzdem lokal erstellt und ausgeführt werden.
• Verriegelungen, Anomalie-Regeln – können nur in der Cloud-Anwendung erstellt werden, werden dann an das Gerät übertragen und lokal ausgeführt. Die Überwachung der Aktivitäten ist nur in den Professional App Tools (Audit, Einheitsdiagnose) und nur bei bestehender Cloud-Verbindung möglich. Wenn während eines Netzwerkausfalls Aktionen stattfinden, werden diese lokal protokolliert und nach Wiederherstellung der Verbindung zur Cloud synchronisiert, um sie zu protokollieren und Trends zu erfassen.

Hinweis: Nur Regeln, bei denen ALLE Einheiten/Sensoren am selben Gerät angeschlossen sind, werden an das Gerät übertragen.

Alle Aktivitäten während einer Trennung werden lokal protokolliert und nach Wiederherstellung der Netzwerkverbindung* in die Cloud hochgeladen, um sie später auszuwerten.

Hinweis: Die Größe der auf dem Gerät gespeicherten Protokolle hängt von der Kapazität der lokalen SD-Karte ab. Mindestens 48 Stunden werden auf der mitgelieferten SD-Karte gespeichert. Darüber hinaus hängt es von der jeweiligen Standortkonfiguration ab.

Funktionen, die aus der Cloud übertragen und auf dem Gerät ausgeführt werden, aber nicht in der lokalen App angezeigt werden:

• Verriegelungen

Wenn eine Synchronisierung zwischen lokalen und Cloud-Apps läuft, wird auf beiden Seiten ein Synchronisierungssymbol angezeigt, sofern der Nutzer den entsprechenden Bildschirm betrachtet.

4. Verbindung von BACnet-Clients

Das EDGE-Gerät ermöglicht die Verbindung lokaler BACnet-Controller über BACnet IP oder BACnet MSTP. Um die Integration zu starten, folgen Sie den BACnet-Konfigurationsschritten, wie im Abschnitt zur Gerätekonfiguration oben beschrieben.

Um ein neues BACnet-Gerät zuzuordnen, melden Sie sich in der Cloud Professional App an und gehen Sie wie folgt vor:

Hinweis: Für die BACnet-Zuordnung und die Einstellungen der Steuerungen ist ein aktives Abonnement der Professional App an dem Standort erforderlich, an dem das EDGE-Gerät angeschlossen ist.

1. BACnet-Gerätezuordnung

1. Gehen Sie zum Tab BACnet Mapping (Standortverwaltung -> BACnet Mapping)

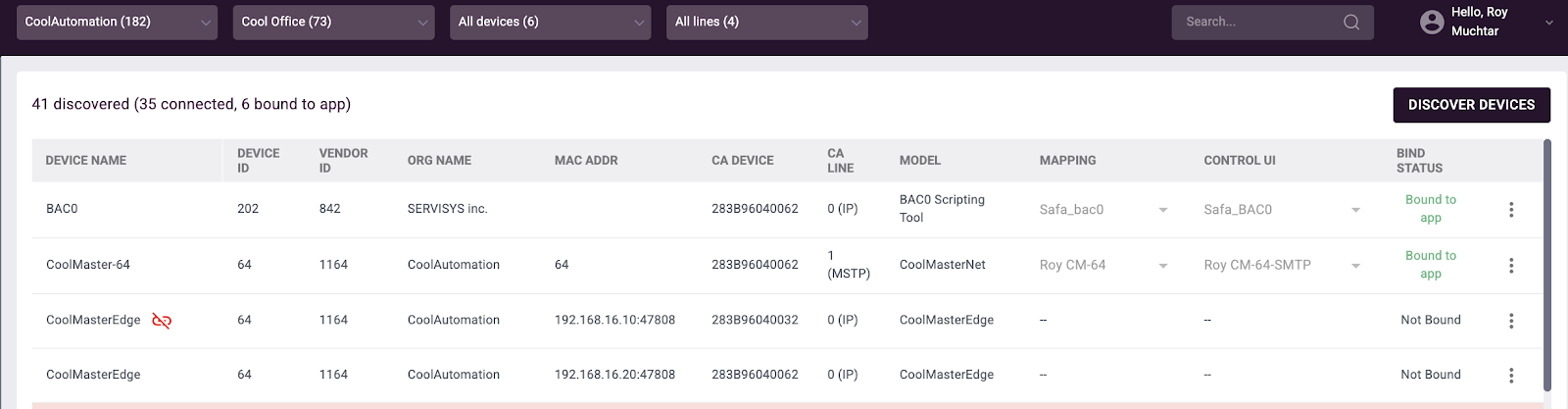

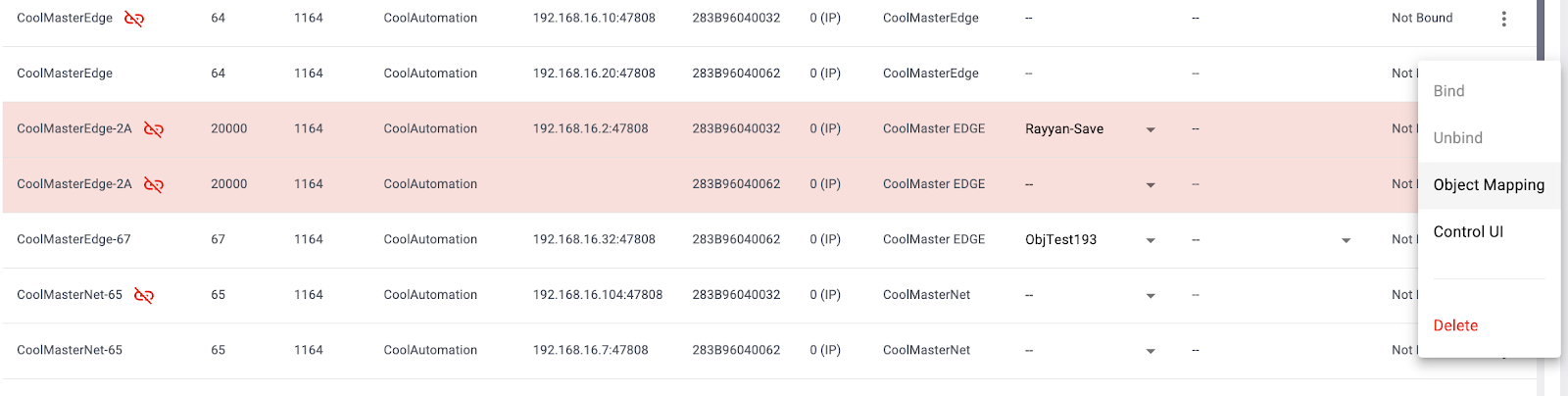

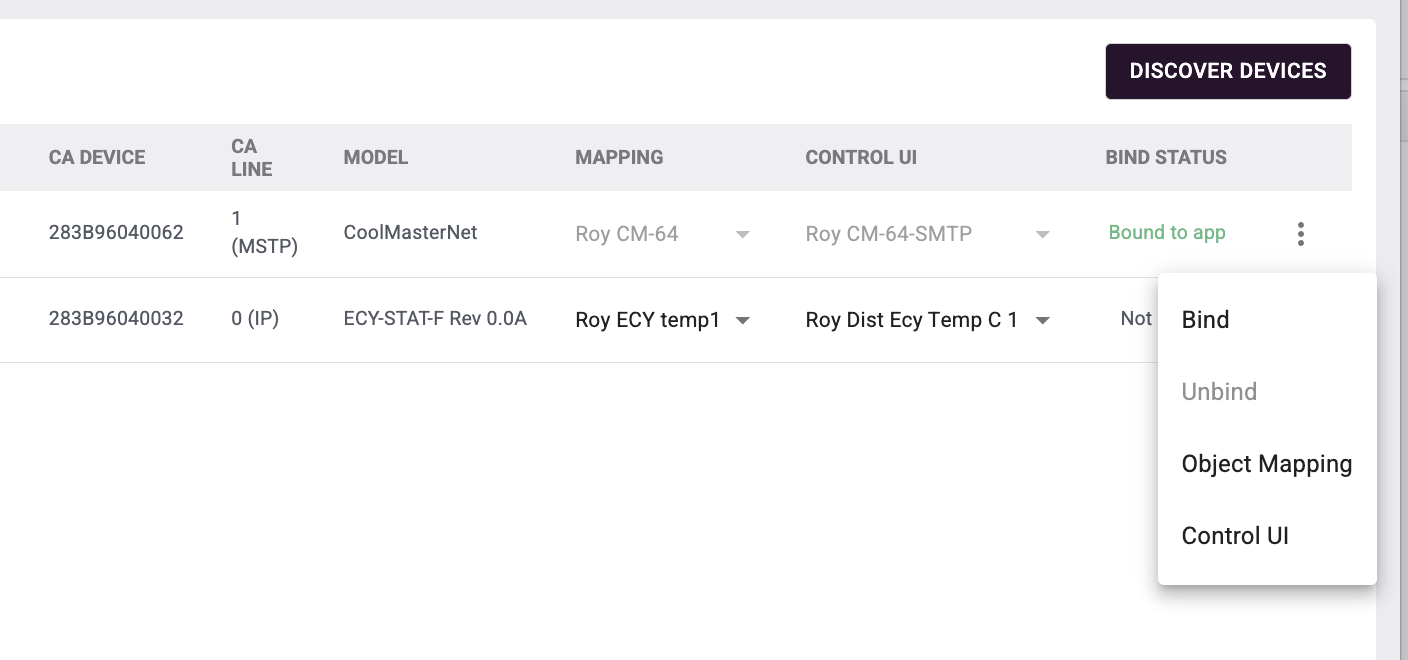

2. Der Hauptbildschirm für BACnet Mapping zeigt eine Liste aller Geräte, die am Standort von einem der verbundenen EDGE-Geräte erkannt wurden.

Hinweis: In der Liste werden auch BACnet-Geräte angezeigt, die in der Vergangenheit hinzugefügt wurden und jetzt getrennt sind (hellrot markiert). Sie können diese entfernen, indem Sie auf die Option Löschen (über das 3-Punkte-Symbol) klicken.

3. Beim Betreten des BACnet Mapping Tabs startet automatisch ein Suchlauf (nur Geräte auf verbundenen BACnet-Netzwerken, nicht die vollständige Objektsuche).

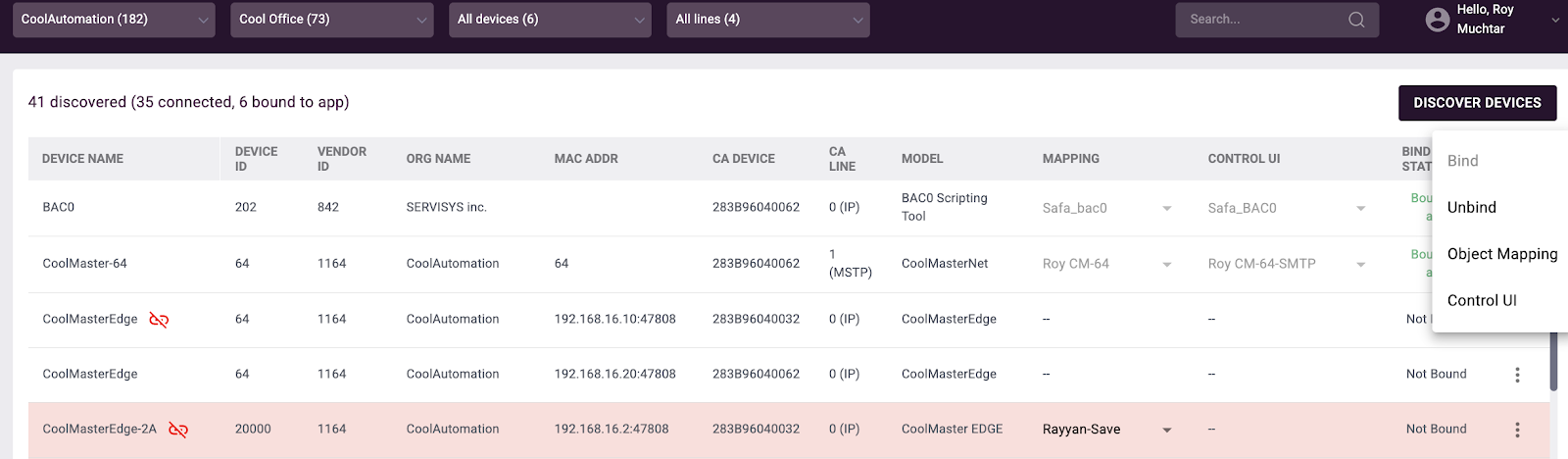

4. Um den BACnet-Objektzuordnungsprozess für ein Gerät zu starten, klicken Sie auf das 3-Punkte-Symbol für das jeweilige Gerät und wählen Sie Objektzuordnung.

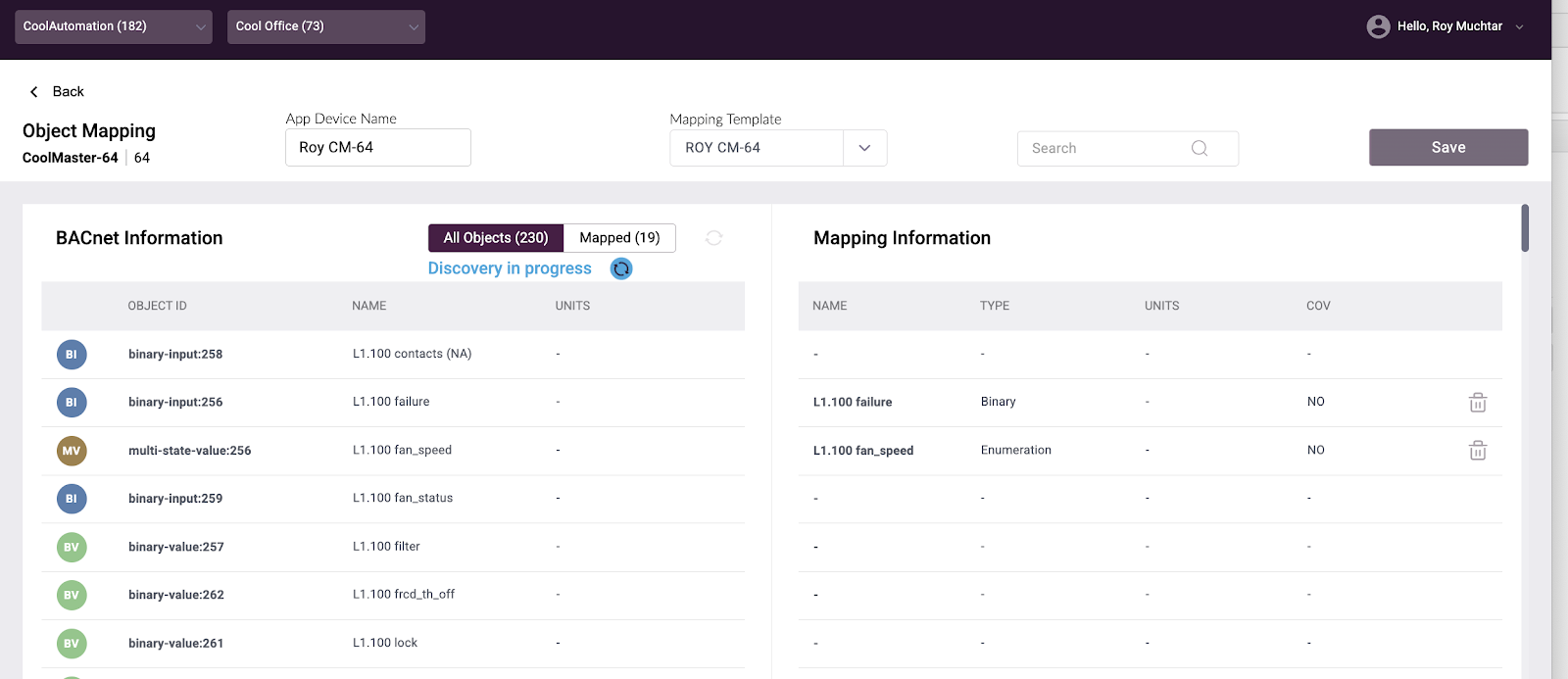

5. Wenn der Bildschirm Objektzuordnung geöffnet wird, startet automatisch ein Objektsuchlauf. Dieser Vorgang kann einige Minuten dauern. Während der Suche wird die Anzeige (Suche läuft) eingeblendet. Der Vorgang kann bis zu 10 Minuten dauern.

6. Nutzer können den Namen festlegen, unter dem das Gerät in der Anwendung angezeigt wird (dies ändert nicht den Gerätenamen im BACnet-Netzwerk) über das Feld App-Gerätename.
7. Sie können zwischen der Liste aller Objekte und der Liste der bereits zugeordneten Objekte wechseln, indem Sie auf den Umschalter Alle Objekte/Zugeordnete klicken.

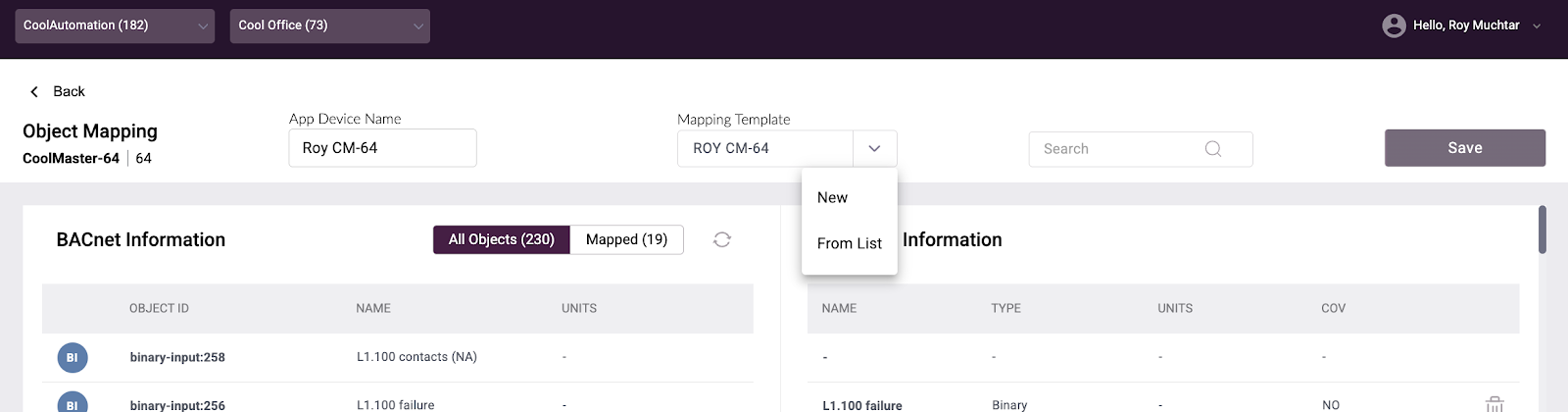

8. Die Zuordnung erfolgt über „Vorlagen“. Sie können eine bereits vorhandene Vorlage am Standort verwenden oder eine neue Vorlage mit dem Button „Mapping-Vorlage“ erstellen. Eine neue oder bestehende Vorlage muss ausgewählt werden, bevor Objekte zugeordnet werden können.

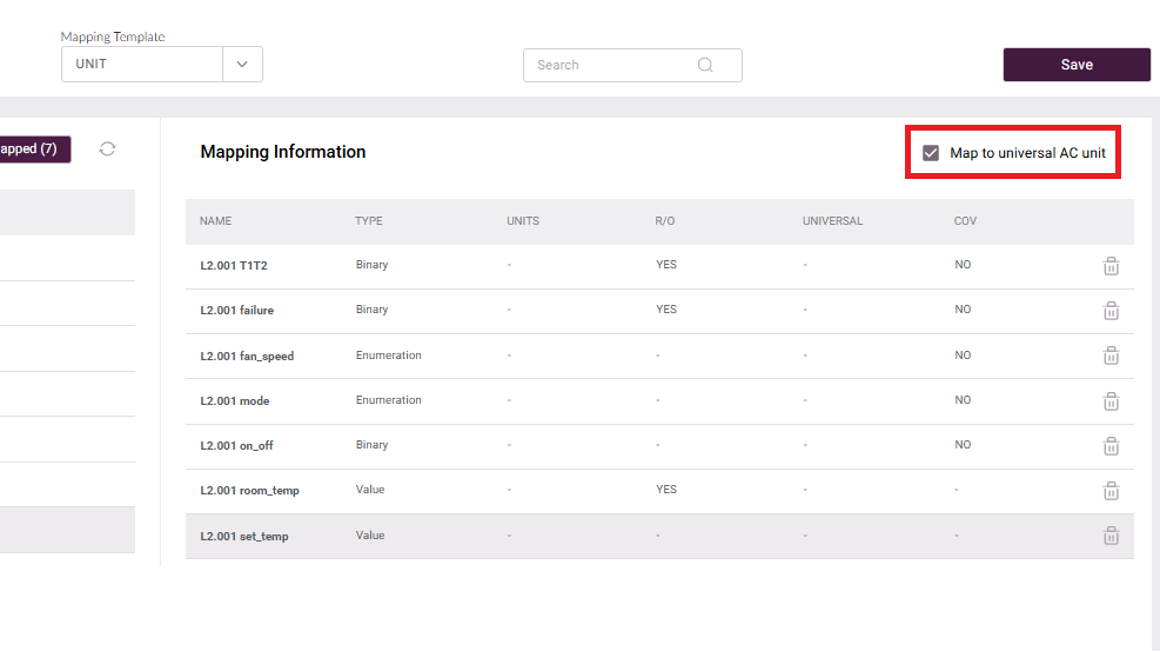

9. Objektzuordnung – Sie können auswählen, welche Geräteobjekte Sie in die Anwendung übernehmen möchten.

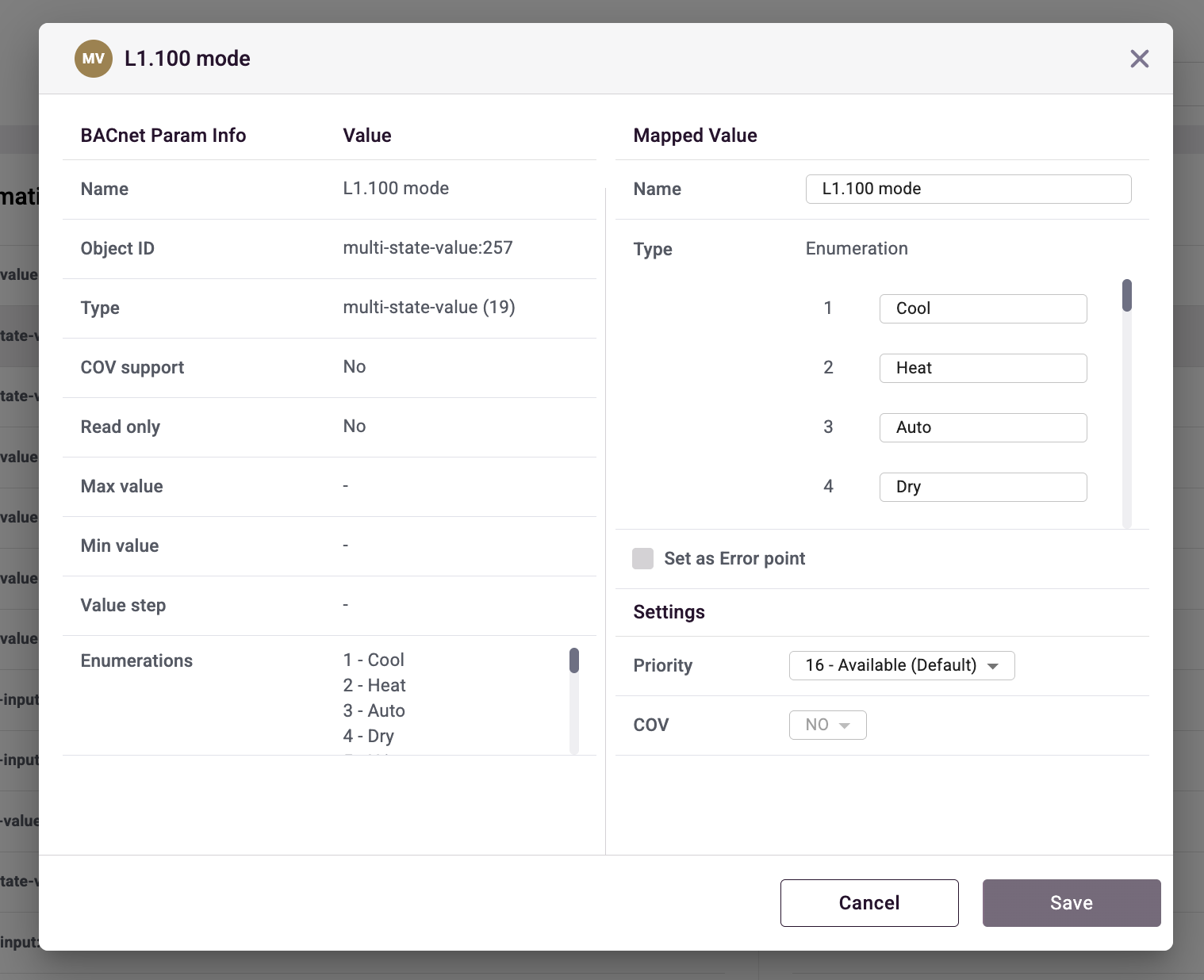

10. Um ein Objekt zuzuordnen, doppelklicken Sie auf die Objektzeile. Es öffnet sich ein Pop-up zur Objektzuordnung, in dem Sie die entsprechenden Einstellungen für dieses Objekt vornehmen können.

    Je nach BACnet-Objekttyp stehen unterschiedliche Einstellungen zur Verfügung.

    Sie können den Namen (wie er in der Anwendung angezeigt wird) festlegen, Textzuordnungen für Multi-Value-Objekttypen einstellen, den erlaubten Wertebereich für analoge Werte definieren, festlegen, ob dieses Objekt einen Alarm in der App auslösen soll, und die Priorität für BACnet-Schreibvorgänge setzen.

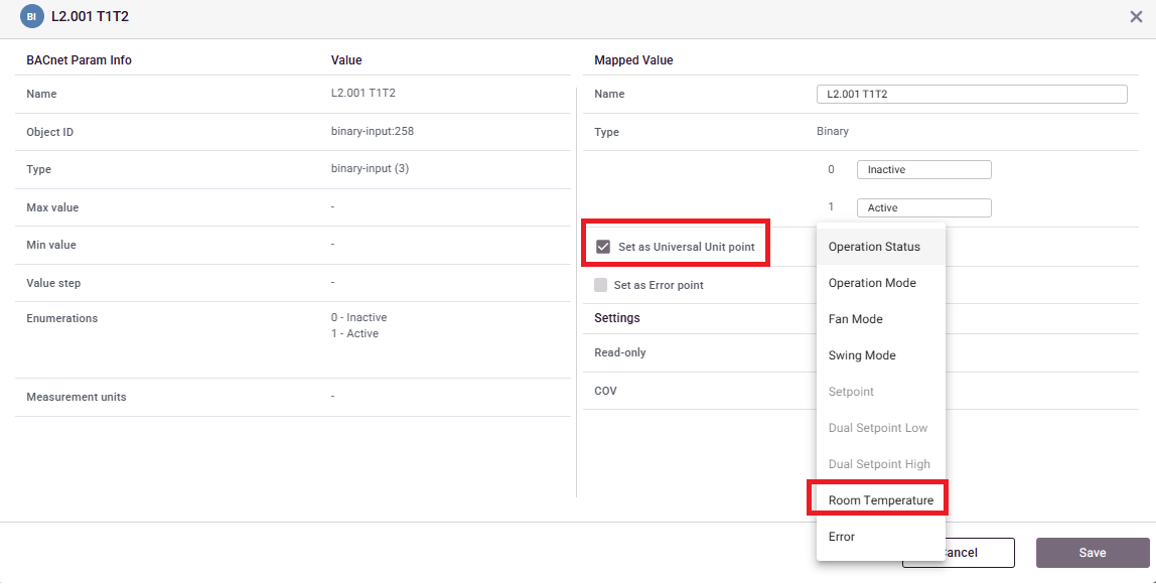

    1. Damit die Einstellung für externe BACnet-basierte Systeme verfügbar ist, aktivieren Sie das Feld „Als universellen Einheitspunkt festlegen“.

    2. Damit die Einheit für externe BACnet-basierte Systeme sichtbar ist, aktivieren Sie das Feld „Mit universeller AC-Einheit verknüpfen“.


11. Wenn Sie ein Objekt als Fehler definieren, können Sie in der App auch den Wert für die Rücksetzung des Alarms festlegen. Der Standardwert zum Rücksetzen ist 0. Wenn ein Objekt als Fehler definiert ist, löst ein Fehler einen Alarm in der Anwendung aus, wird im Alarmprotokoll eingetragen und Nutzer können Benachrichtigungen für diesen Fehler in der Professional App konfigurieren.
12. Pro Gerät können bis zu 20* Objekte zugeordnet werden. Wenn Sie bereits 20 Objekte zugeordnet haben und eines löschen und durch ein anderes ersetzen möchten, nutzen Sie das Papierkorb-Symbol in der Objektliste.
13. Wenn die Objektzuordnung abgeschlossen ist, klicken Sie auf Speichern, um alle Änderungen an der Vorlage zu sichern.
14. Klicken Sie auf „Zurück“, um zum Hauptbildschirm der Gerätezuordnung zurückzukehren. Standardmäßig ist Ihre neue Vorlage für das BACnet-Gerät ausgewählt.
15. Um eine Zuordnungsvorlage festzulegen (oder eine andere auszuwählen), nutzen Sie den Dropdown-Pfeil in der Spalte „Mapping“ des Geräts.

2. BACnet UI-Vorlage

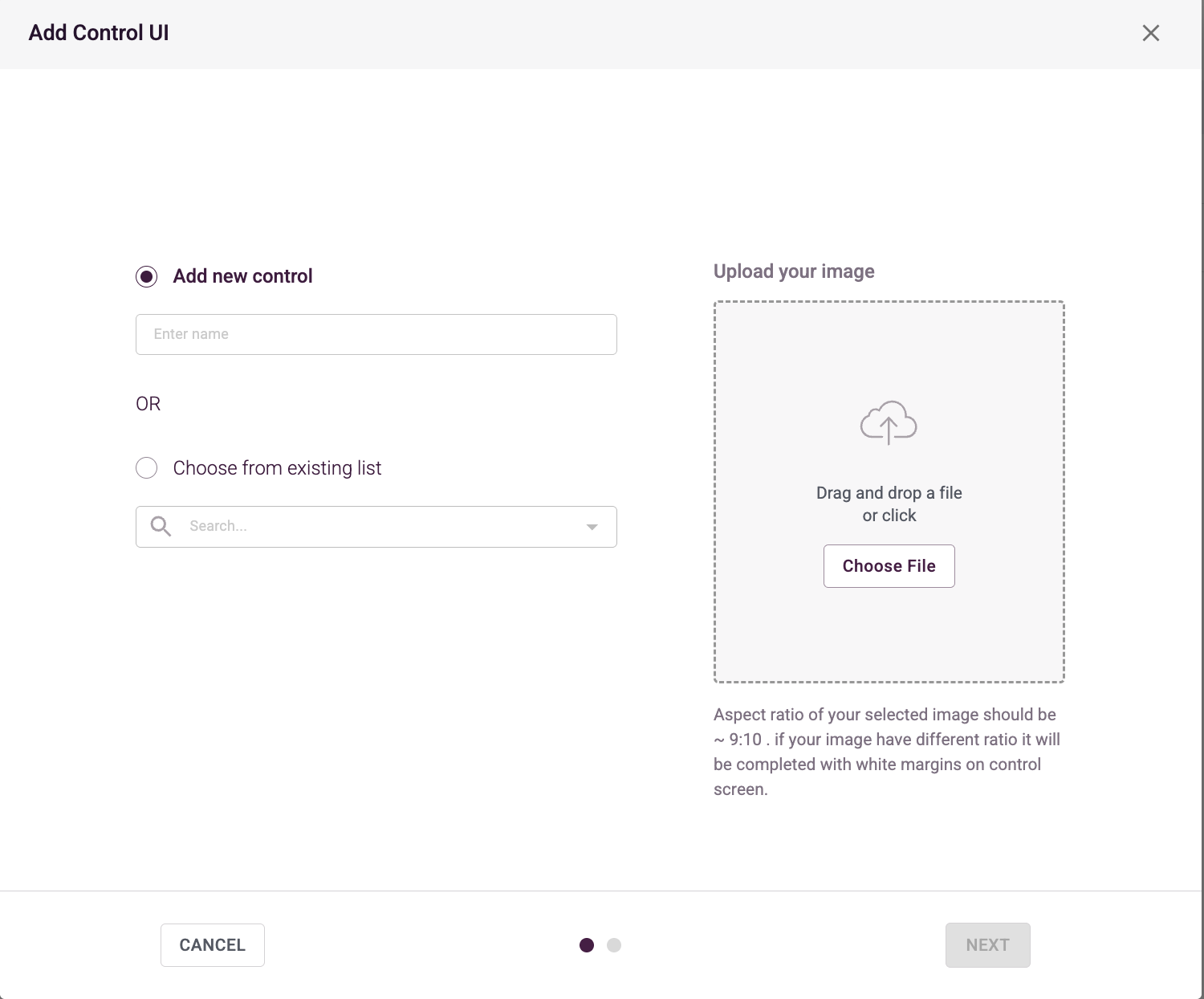

1. Festlegen einer UI-Vorlage – Mit der UI-Vorlage können Sie ein Grundlayout der wichtigsten Steuerungen und Überwachungsinformationen im Tab „Steuerung“ für das zugeordnete BACnet-Gerät definieren. Klicken Sie auf das 3-Punkte-Menü für das BACnet-Gerät und wählen Sie „Control UI“. Dadurch wird der Assistent zur Erstellung der Control UI-Vorlage geöffnet.

2. Wählen Sie ein Hintergrundbild (statisch) für die Steuerungs-UI, wenn dieses BACnet-Gerät im Tab „Steuerung“ der App angezeigt wird.

Die maximale Bildgröße beträgt 2 MB. Es wird empfohlen, ein Bild mit einem Seitenverhältnis von 9:10 zu verwenden, damit es später auf der Steuerungsseite der Anwendung gut dargestellt wird.

3. Wählen Sie die Parameter-Vorlage aus, die Sie für die UI-Steuervorlage verwenden möchten. Die Liste enthält alle Objektvorlagen, die für diesen Standort erstellt wurden.

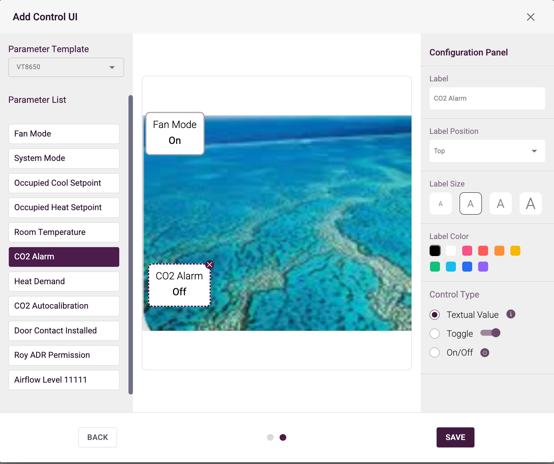

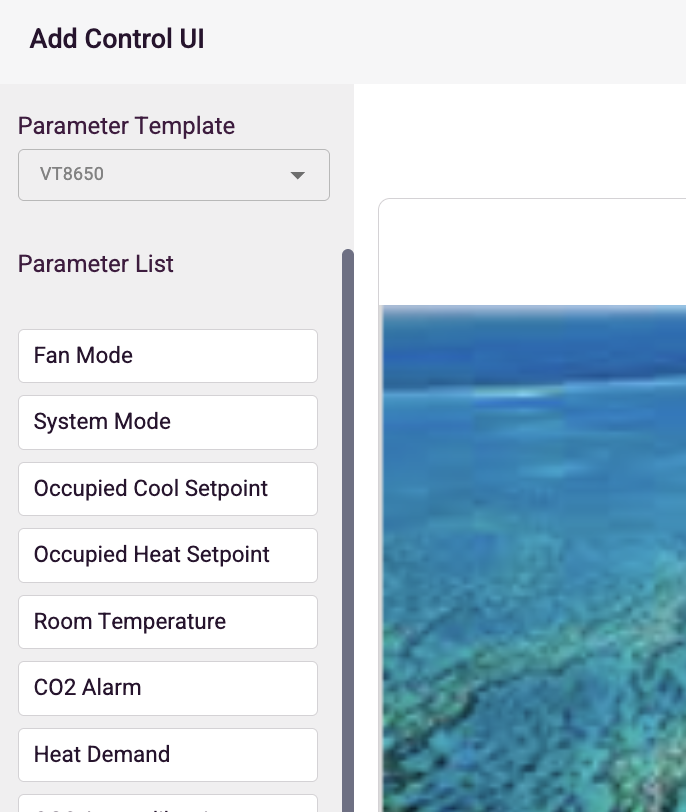

4. Ziehen Sie Parameter von der linken Seite in die Bildfläche.
5. Sobald ein Parameter (Objekt) auf der Bildfläche platziert ist, können Sie dessen Konfiguration im rechten Bereich des Pop-ups einstellen. Sie können den Namen für das Parameter-Label festlegen, die Position des Labels bestimmen, Textgröße und -farbe wählen und (je nach Objekttyp) den Steuerungstyp für die Anzeige festlegen.

Folgende Steuerungstypen stehen zur Verfügung:

• Textwert – Nur-Lese-Anzeige des aktuellen Objektwerts
• Umschalter
• Ein/Aus-Schalter – für binäre Objekte mit der Möglichkeit, Ein/Aus zu setzen
• Liste – für Multi-Value-Objekte. Öffnet ein Dropdown mit allen Auswahlmöglichkeiten
• Pfeile hoch/runter – für numerische Werte, bei denen der Nutzer den Wert schrittweise erhöhen oder verringern kann.

Hinweis: Die Einstellungen für die Hoch-/Runter-Werte sind direkt mit der Objektzuordnung verknüpft. Der Nutzer muss die oberen und unteren Grenzwerte sowie die Schrittweite korrekt einstellen (z. B. für den Raum-Sollwert: oberer Wert 75, unterer Wert 65, Schritte 1°F).

6. Nach Abschluss und Speicherung der Control UI-Vorlage können Sie diese auswählen und im BACnet Mapping-Bildschirm auf Ihr Gerät anwenden. Nutzen Sie die Spalte „Control UI“ in der Gerätezeile, um das Dropdown der verfügbaren Vorlagen zu öffnen und Ihre Vorlage auszuwählen.

Hinweis: Objekt-Mapping- und Control-UI-Vorlagen sind mit dem BACnet-Hersteller und -Modell eines Geräts verknüpft. Vorlagen, die für ein Gerät erstellt wurden, können auf andere BACnet-Geräte mit denselben Hersteller- und Modellinformationen angewendet werden.

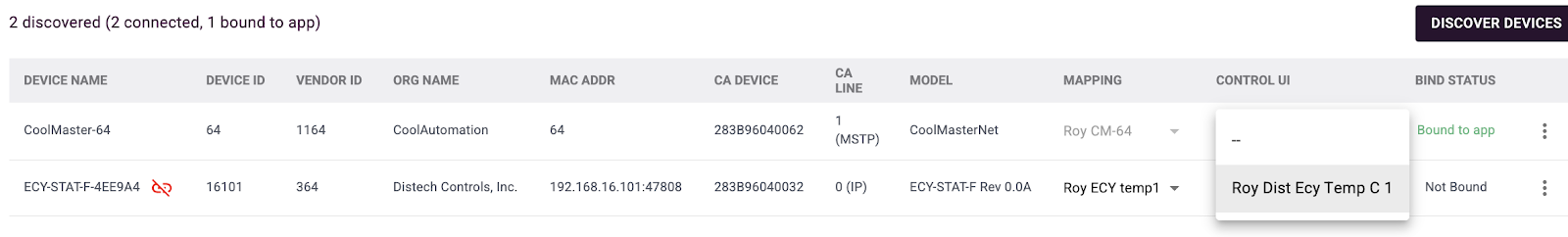

7. Das BACnet-Gerät mit der App verbinden und die Datenpunkte überwachen – klicken Sie auf das 3-Punkte-Menü in der Gerätezeile und wählen Sie „Binden“. Der Status des Geräts wird grün und zeigt „Mit App verbunden“ an.

8. Nachdem das Gerät „Mit App verbunden“ ist, werden alle Objekte kontinuierlich überwacht und an die Cloud-Anwendung übertragen.
9. Verfügbare Funktionen für BACnet-zugeordnete Geräte bei Nutzung der Cloud-Anwendung:
   1. Reiter „Steuerung“ – Gerät in Echtzeit steuern und überwachen. Standardmäßig werden alle BACnet-Einheiten in eine Gruppe namens „Alle BACnet-Geräte“ zugeordnet. Der Benutzer kann sie auch anderen Gruppen zuweisen.
   2. Wenn eine BACnet-Einheit im Steuerungs-Tab ausgewählt wird, erscheint die Control-UI-Vorlage mit den aktuellsten Werten, die vom BACnet-Gerät gelesen wurden.
   3. Einheitsdiagnose – alle historischen Objektwerte überwachen und deren Verlauf nachvollziehen. Alle zugeordneten BACnet-Punkte können im Diagramm angezeigt werden.
   4. Alarmprotokoll – zeigt Alarme bei BACnet-Geräteunterbrechung oder Fehlern an diesem BACnet-Gerät an. Fehler an BACnet-Objekten können über den BACnet-Mapping-Prozess zugeordnet werden.
   5. Interlock – komplexe Regeln erstellen, die Bedingungen und Aktionen für Parameter der BACnet-Geräte enthalten, indem als Quelle das BACnet-Gerät und das entsprechende Gerät in der Liste ausgewählt werden.
10. Um ein BACnet-Gerät von der App zu trennen, gehen Sie zur BACnet-Geräteliste (Hauptbildschirm BACnet-Mapping) und klicken Sie im „3-Punkte-Menü“ auf „Trennen“. Damit wird die Datenerfassung für dieses BACnet-Gerät gestoppt.
11. BACnet-Geräte, die nicht auf der Leitung erkannt werden (Kabel getrennt, Gerät wurde entfernt, anderer Grund) – die Zeile des BACnet-Geräts wird rot markiert und ein „Trennen“-Symbol erscheint neben dem Gerätenamen.
12. Um ein Gerät aus der Standortliste zu entfernen – nutzen Sie die Option „Löschen“ im „3-Punkte-Menü“.

Hinweis: Die Option „Trennen“ ist nur verfügbar, wenn das Gerät nicht auf der BACnet-Leitung kommuniziert. Andernfalls wird dieses Gerät bei der Leitungssuche mit dem Discovery-Button weiterhin angezeigt.

5. Modbus-Stromzähler anschließen

Um Stromzähler (für PPD oder andere Zwecke) anzuschließen, verwenden Sie die Konfigurations-App, um die entsprechende Leitung (L1, L2 oder L3) auf Modbus RTU zu setzen und wählen Sie dann das spezifische Stromzähler-Modell aus, das an dieser Leitung angeschlossen ist, sowie Baudrate und Polarität.

Die aktuelle Implementierung unterstützt nur einen Stromzähler-Typ pro RS485-Leitung. Sie können mehrere Zähler desselben Typs anschließen, achten Sie jedoch darauf, dass sie unterschiedliche IDs haben.

Der Stromzähler kann als Quelle für die PPD-Berechnung genutzt oder in der Steuerungs-App angezeigt werden (zur Überwachung des Verbrauchs), in der Einheitsdiagnose und bei Interlocks. Für all diese Funktionen ist ein Abonnement der Professional-App erforderlich.

6. GPIO

Schließen Sie IO-Geräte an das EDGE an und nutzen Sie diese Eingänge als Sensoren, um Aktionen auszulösen oder Interlocks zu erstellen.

Das EDGE-Gerät kann 2 x I/O-Geräte anschließen, wobei jedes der folgenden Typen sein kann:

• Digitaler (Binär-) Eingang (0-5V) – Überwachung eines Sensors mit 0/1-Zuständen, mit Einstellmöglichkeit für „Normally Open“ (N.O) oder „Normally Close“ (N.C).

Die folgenden Automatisierungsfunktionen stehen ebenfalls zur Verfügung, wenn diese Eingänge als Aktion in der Gerätekonfiguration ausgewählt werden. Die Logik wird lokal auf dem Gerät ausgeführt und benötigt keine Cloud-Verbindung.

• Aktion (Alle Innengeräte ausschalten)
• Aktion (Alle Innengeräte einschalten)

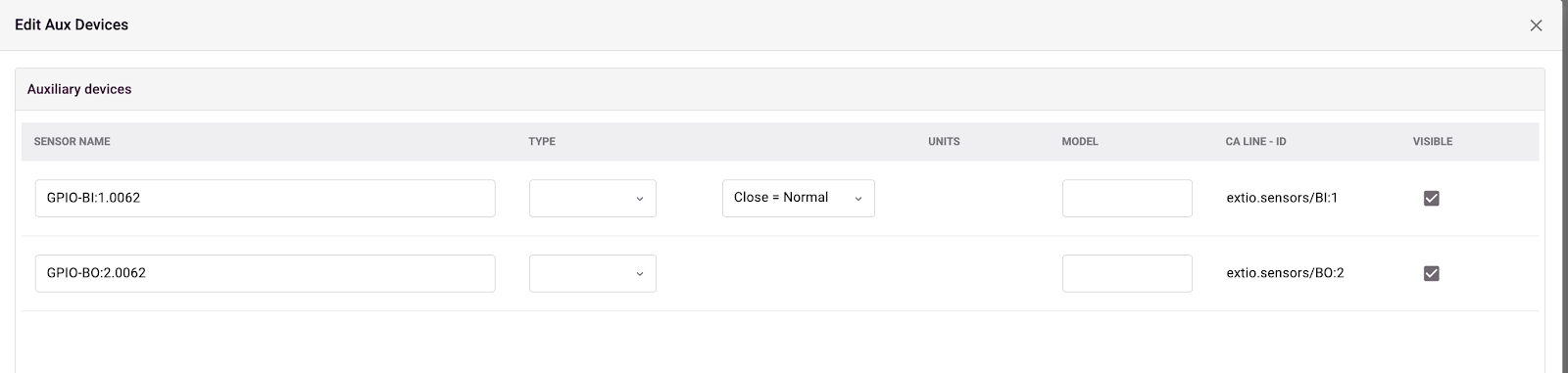

Nach der Konfiguration des GPIO sehen Sie die Geräte als „Hilfsgeräte“-Box in der Standortverwaltung unter dem EDGE-Gerät. Sie können die Aux-Box öffnen und die Geräte dann als Sensoren sehen.

Die GPIO-„Sensoren“ sind im Steuerungs-Tab (offen/geschlossen), in der Einheitsdiagnose (Externe Quellen) und bei Interlocks (Eingabegerät) sichtbar.
