CoolMaster & KNX – Übersicht

Hinweis

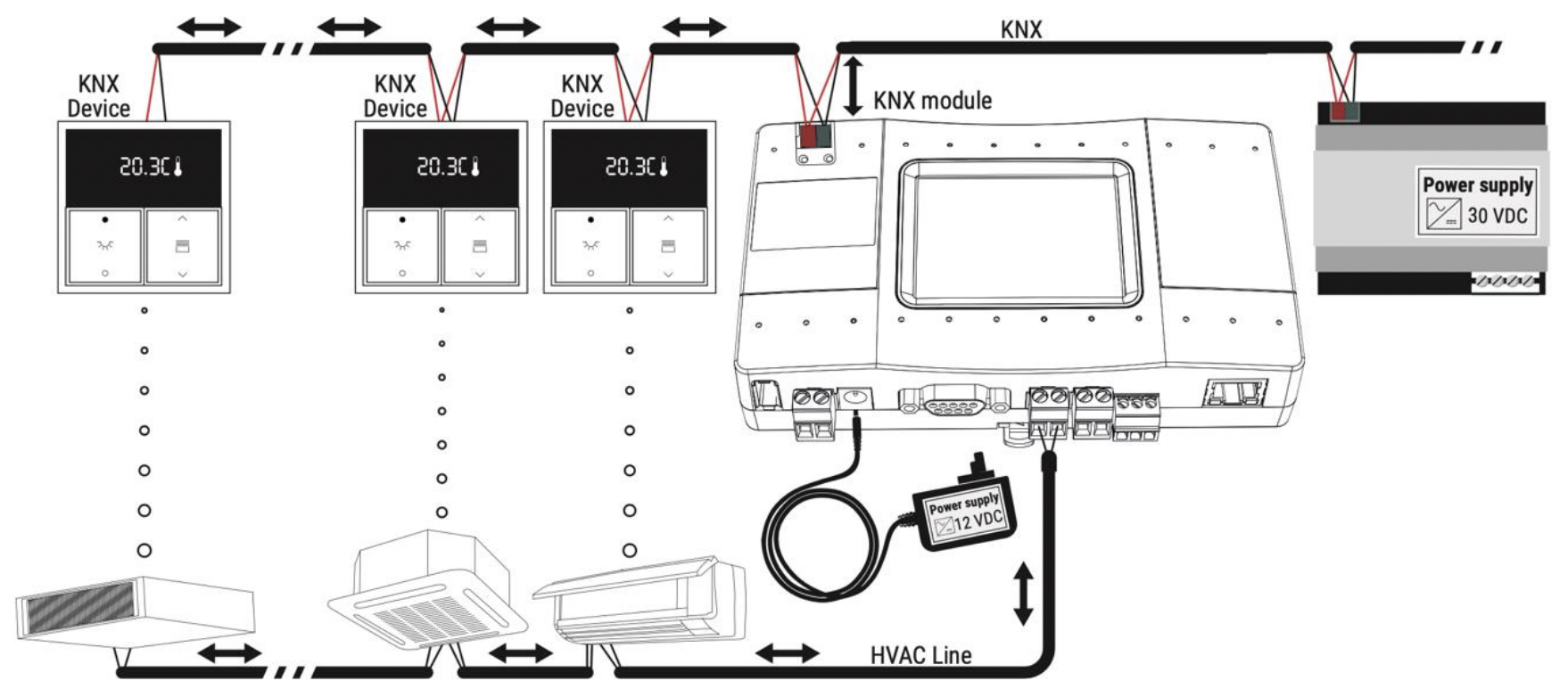

Hardwareanschluss

• CoolMaster KNX wird direkt mit dem KNX-Netzwerk verbunden. Für die Konfiguration aller Objekte wird ETS5 oder höher verwendet.
• Das CoolMaster-Gerät wird mit einem Standardnetzteil betrieben. Der KNX-Bus sollte separat über die KNX-Bus-Stromversorgung versorgt werden.

Um mehr darüber zu erfahren, klicken Sie hier oder laden Sie das vollständige KNX-Integrationshandbuch herunter

Linienterminal-Konfiguration

Obwohl KNX über das KNX-Modul angeschlossen wird, muss es virtuell auf der passenden Linie definiert werden.

Das kann über den Gerätescreen erfolgen. Oder über das Terminal, wie unten beschrieben:

Voraussetzungen

1. Laden Sie zuerst das CoolAutomation ToolBox herunter (falls noch nicht geschehen).
2. Verbinden Sie sich dann über die USB/IP-Netzwerkverbindung mit Ihrem Gerät.
3. Klicken Sie auf 'Connect', dort finden Sie ein Terminalfenster.

CoolMaster – Linientyp-Konfiguration

Sie können folgenden Terminalbefehl verwenden:

line type L3 KNXW

CooLinkhub – Linientyp-Konfiguration

Sie können folgenden Terminalbefehl verwenden:

line type L4 KNX
