Daikin No VRV – Conexión de interiores con CoolMaster

Daikin No VRV - Conexión interior

Máximo de interiores por línea: 64

• Número de línea de dispositivo soportado: L1, L2
• No se requiere polaridad en la línea
• Tipo de cable – Siga las instrucciones de instalación de Daikin
• Configure el tipo de línea en el dispositivo CoolMaster en:  DK

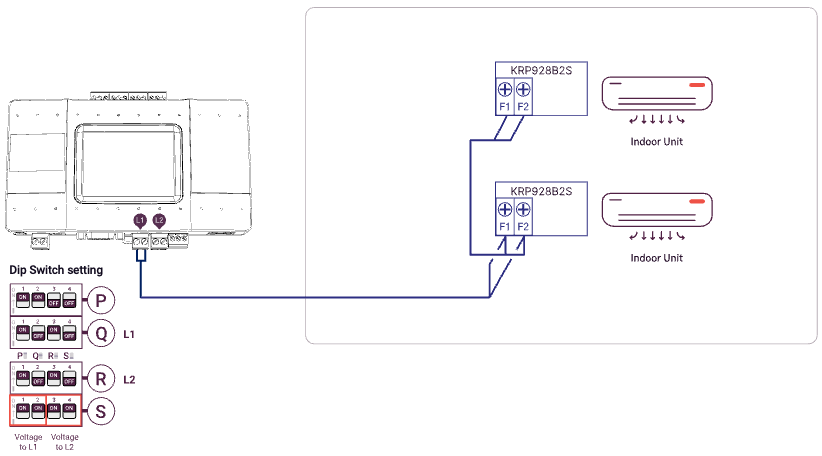

• Ajuste el interruptor DIP según el diagrama
• Siga las instrucciones DK para direccionar las unidades
• Cada unidad interior debe tener una dirección de grupo para el control
• En caso de que la línea no esté mezclada con unidades VRV, active la alimentación de corriente continua en la línea del dispositivo,
  Precaución – Aplique energía desde el CoolMaster solo si la línea está libre de energía
  • Mida el voltaje de corriente continua en la línea de comunicación HVAC L1/2
  • Si no hay voltaje de 14-16V DC, cambie los interruptores DIP como se muestra abajo
  • Vaya a configuración --> Líneas HVAC --> L1 --> DC Out y encienda
