Haier VRF: Uso del adaptador Modbus

Last update:

Este artículo aplica a los siguientes productos CoolMaster:

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

Haier VRF – Conexión de línea interior

Sistemas máximos por línea: 16

Unidades interiores máximas por línea: 64
  • Número de línea de dispositivo compatible:
    L7 (por defecto), L4, L5, L6 (usar L6 requiere cambiar el dip switch)
  • No se requiere polaridad de línea para L7 si L6 no está habilitado
  • Tipo de cable – Siga las instrucciones de instalación de Haier
  • Configure el tipo de línea en el dispositivo CoolMaster en:  HAM

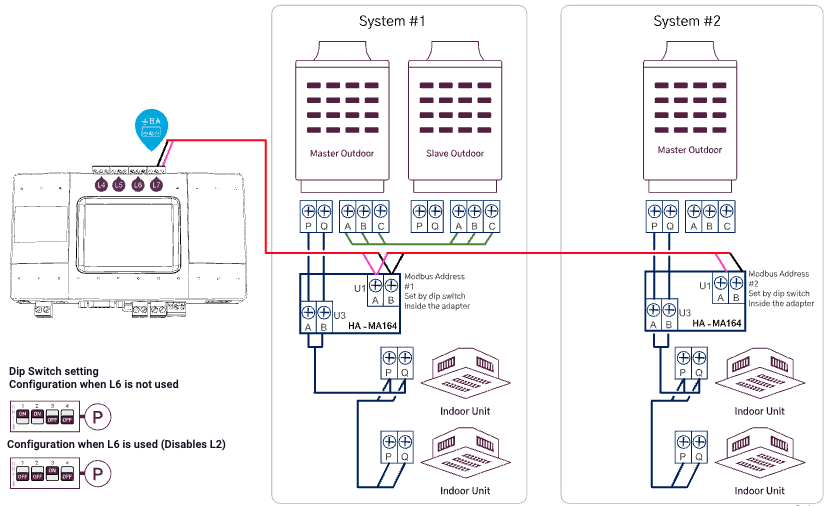

  • Configure el dip switch P según el diagrama; los dip switch Q, R, S no aplican para las líneas 3, 4, 5, 6, 7, 8
  • Cada sistema y unidad interior debe tener una dirección única
  • Siga las instrucciones de Haier para direccionar las unidades
  • No hay datos de servicio en el adaptador. Para datos de servicio, consulte el artículo "Haier VRF – CoolMaster - Conexión de línea exterior para datos de servicio"
