Mitsubishi Electric VRF – Conexión de línea exterior CoolMaster

Last update:

Este artículo aplica a los siguientes productos CoolMaster:

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

Mitsubishi Electric VRF – Conexión de línea exterior

Sistemas máximos por línea: 10

Unidades interiores máximas por línea: 50
  • Número de línea de dispositivo compatible: L1, L2
  • No se requiere polaridad en la línea
  • Tipo de cable – Siga las instrucciones de instalación de Mitsubishi
  • Configure el tipo de línea en el dispositivo CoolMaster en:  ME

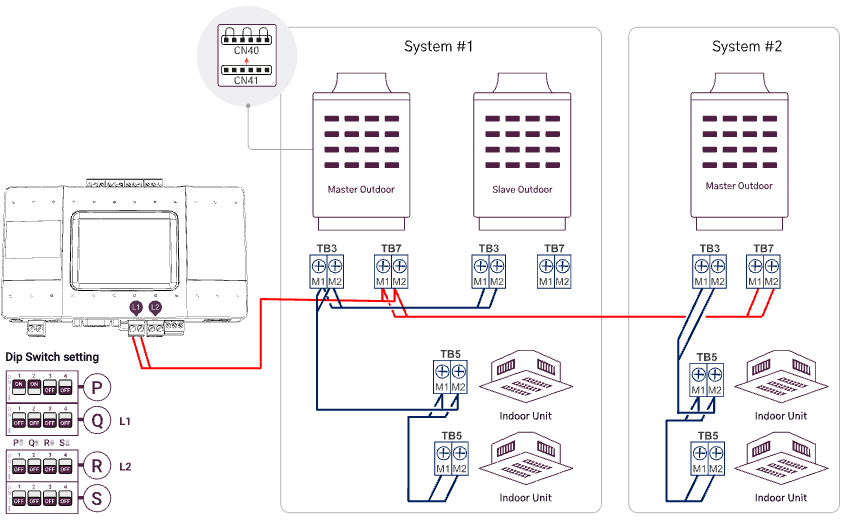

  • Ajuste el dip switch según el diagrama
  • Siga las instrucciones de Mitsubishi para direccionar las unidades
  • Cada unidad exterior e interior debe tener una dirección única
  • Siga las instrucciones de ME para direccionar las unidades
  • Para suministrar voltaje de 30VDC a la línea TB7, mueva el jumper de CN41 a CN40 en solo una de las unidades exteriores
