Conexión y activación del adaptador de servicio CoolMaster para Toshiba VRF

Toshiba VRF - Conexión del Adaptador de Servicio

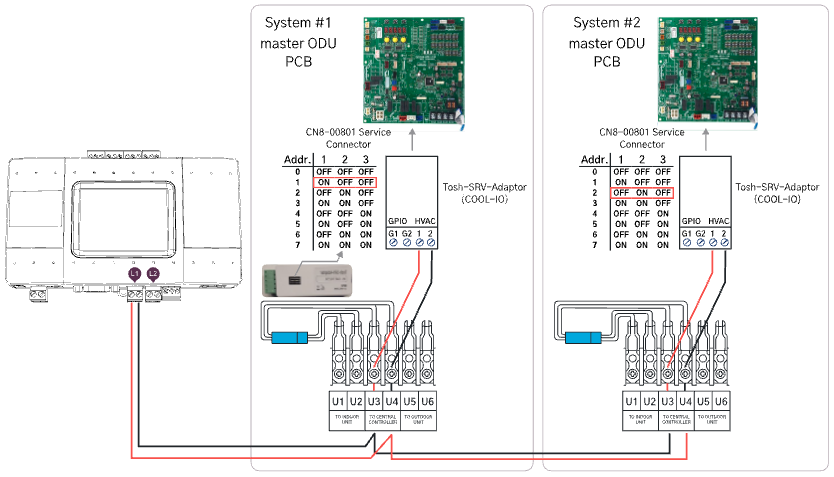

Los adaptadores deben instalarse en la unidad exterior principal de cada sistema Cada adaptador debe configurarse con una dirección única usando los dip switches como se muestra  en el dibujo El número máximo de adaptadores de servicio por línea está limitado a 8 No es obligatorio, pero es recomendable configurar la dirección del adaptador igual que la dirección del sistema al que está conectado Los terminales GPIO del adaptador no  se utilizan

Pasos para la integración por terminal

El adaptador Toshiba está programado para alinear la unidad exterior con las unidades interiores correctas.

Para hacerlo, vamos a realizar una prueba en el terminal de la caja de herramientas.

1. Escribe:

ostat

2. Deberías recibir la siguiente respuesta:

Y1.000 Undefined
OK

Busca el modelo de la unidad exterior en esta lista:

link Y1.100 SMMS
link Y1.100 SMMSe
link Y1.100 SHRMe
link Y1.100 SMMS-Mini
link Y1.100 SMMSu

3. Copia la línea correspondiente a tu unidad exterior en el terminal de la caja de herramientas. Por ejemplo:

link Y1.000 SMMS-Mini

4. Deberías recibir la respuesta:

OK

5. Reinicia el dispositivo desenchufando y volviendo a enchufar el cable de alimentación, o escribe en el terminal de la caja de herramientas:

boot 2

Ahora, recibirás una respuesta diferente cuando escribas el comando "ostats" en el terminal de la caja de herramientas

ostat
Y1.000 SMMS-Mini  LineAddr:1 CapCtrl:100 OilRecC:0 OilRecH:0 CStart:0 HStart:0 Defrost:0 OilEqCt:0 SnowFnCt:0
       DownCtrl:0 UpCtrl:0 OCapCtrl:0 Demand:100 StopKeep:0 OnStrtHH:7 OnStrtMM:10 TotalCon:2 InvCurRl:255
       HiPrsRel:0 DschTRel:0 CoolStop:1 HeatStop:0 SV2Start:0 SV2HPRel:0 SV2LPRel:0 SV2OilPr:0 LoFanOp:0
       HtSinkRel:1 TotCtStp:-2
   Y1.001  HP:4 Comp(1):20.4 FanMode:29 4wayVlv:1 Pd[psi]:294.0 Ps[psi]:91.3 TD1:76.2 TE:-0.8 TL:30.3 TG:36.5 TS:2.1
          TU:-40.0 TO:1.0 CheckCd1:OK  CheckCd2:00 MCUver:1.60 I1:5.12 PMV1:67 SV2:0 SV3A:0 SV5:0 SV4:0
          TH:16.5 TL3:-100.0 TS3:-100.0 TK1:-999.9 PMV4:0
