Midea VRF: Conexión de la línea interior con CoolMaster

Last update:

Este artículo aplica a los siguientes productos CoolMaster:

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox
  • No se admite mezclar diferentes series de Midea en la misma línea
  • Los datos de servicio para unidades exteriores no son compatibles con este tipo de conexión. Para obtener datos de servicio de la unidad exterior, el dispositivo de CoolAutomation debe conectarse a la línea exterior como se describe aquí

Midea VRF – Conexión de línea interior

Máximo de interiores por línea: 64
  • Números de línea de dispositivo compatibles: L7 (por defecto), L4, L5, L6 (usar L6 requiere configuración de dip switch)
  • Es necesario tener en cuenta la polaridad de la línea. Si L6 no está habilitada, L7 no requiere considerar la polaridad
  • Tipo de cable – Seguir las instrucciones de instalación de Midea
  • Configura el tipo de línea en el dispositivo CoolMaster como:  MD

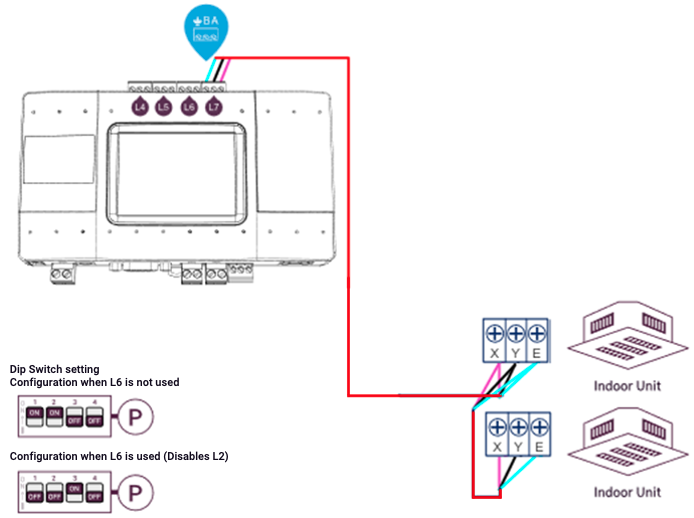

  • Configura el dip switch P según el diagrama,
    los dip switch Q, R, S no aplican para las líneas 3, 4, 5, 6, 7, 8
  • Sigue las instrucciones de Midea para direccionar las unidades
  • Cada sistema y cada unidad interior debe tener una dirección única
  • Midea V6 y superiores admiten datos de servicio de interiores
  • No mezcles diferentes series de Midea en la misma línea
