Este artículo aplica a los usuarios de la aplicación Professional
Para analizar el consumo de energía es necesario conectar un medidor de energía a nuestra aplicación Professional y contar con el paquete de licencias correspondiente.
La aplicación Professional de CoolAutomation es compatible oficialmente con los medidores de energía mencionados en este artículo.
| 27 | Marca del medidor de energía | Modelo del medidor de energía | Nombre de escaneo UMM | BaudRate predeterminado | Notas |
| 1 | ABB | B23/B24 | ABB-B24 | 9600_N81 | |
| 2 | ABB | M1M 12 | ABB-M1M12 | 9600_E81 | |
| 3 | Camax | SMARTRAIL-X835-MID | SMARTRAIL-X835-MID | 9600_N81 | |
| 4 | Carlo gavazzi | EM340 | CARLO-EM340 | ||
| 5 | Circutor | CEM-C21-T1 | CEM-C21-T1 | ||
| 6 | DENT Instruments | PowerScout™ 3 HD | DENT-PSHD | 9600_N81 | |
| 7 | Eastron | SDM630MCT-ML | SDM630 | 9600_N81 | |
| 8 | SDM630 | SDM630 | |||
| 9 | EKM | EKM-Omnimeter II | EKM-Omni | 9600_N81 | |
| 10 | Leviton-4k-K | Leviton-4k-K | 19200_8N2 | ||
| 11 | Entes | RG3-15C/CS/CL/CLS | RG3-15 | ||
| 12 | Honeywell | E-Mon, D-Mon ,Multi-Mon | MULTI-MON | 19200_8N1 | |
| 13 | Intepro | PRO380-MOD | PRO380 | 9600_8E1 | |
| 14 | Kron Medidores | iKron | iKron | 9600_8N2 | |
| 15 | Kron-Mult-K | Kron-Mult-K | 9600_8N2 | ||
| 16 | Measurlogic | DTS-SMX | DTS-SMX | 9600_N81 | |
| 17 | Satec | EM-132 , EM-133 | SATEC-EM13x | 9600_N81 | |
| 18 | Schneider | A9MEM32XX | iEM3X00 | 19200_8E1 | |
| 19 | Senva | EM-RS485 | EM-RS485 | 9600_N81 | |
| 20 | EMX | Senva-EMX | 76800_8E1 | ||
| 21 | Setra | SPM-EDN | SPM-EDN | ||
| 22 | VerifEye | VerifEye 7000 7001 | VerifEye | 9600_8N2 | |
| 23 | Veris Industries | H8163 | VERIS-H8163-CB | 9600_N81 | |
| 24 | E34 | VERIS-E34 | 38400_8N1 | limitado a 16 direcciones | |
| 25 | Wiren Board | WB-MAP3E | WB-MAP3E | 9600_8N2 |
Configuración del tipo de línea del medidor de energía
Para integrar un medidor de energía con tu dispositivo CoolAutomation, es necesario definir el tipo de línea L3 según el código del medidor de energía y la velocidad de transmisión (baud rate).
Requisitos previos
- Primero, descarga la CoolAutomation ToolBox (si aún no lo has hecho).
- Luego, conecta tu dispositivo usando la conexión USB/red IP.
- Haz clic en 'Connect' y allí encontrarás una pantalla de terminal.
CoolMaster - Configuración del tipo de línea
Paso 1 - Configura el tipo de línea L3 como UMM:
line type L3 UMM
Paso 2 - Busca el código del medidor de energía. Puedes hacerlo usando nuestra lista aquí en la columna 'UMM scan Name'.
Paso 3 - Configura el tipo de línea según el código del medidor de energía que encontraste.
line scan L3 [código del medidor de energía]Paso 4 - Si la velocidad de transmisión predeterminada no aplica a tu medidor de energía, defínela usando el siguiente comando:
line baud L[número de línea="Número"][Velocidad de transmisión]_[Bit de datos][Paridad][Bit de parada]
Los valores aceptados son:
Velocidad de transmisión: 9600/19200/38400
Bit de datos: 7 u 8
Paridad: N para ninguna, E para par, O para impar
Bit de parada: 1 o 2
line baud L3 9600_8E1 (por ejemplo)
¡Nota!
- El dispositivo CoolAutomation soporta hasta 64 dispositivos Modbus. La mayoría de los fabricantes de medidores de energía permiten la conexión de hasta 32 medidores.
- Asegúrate de que el medidor de energía tenga una interfaz Modbus y pantalla local. Si conectas más de un medidor de energía, asegúrate de que cada unidad tenga su propia dirección Modbus única.
-

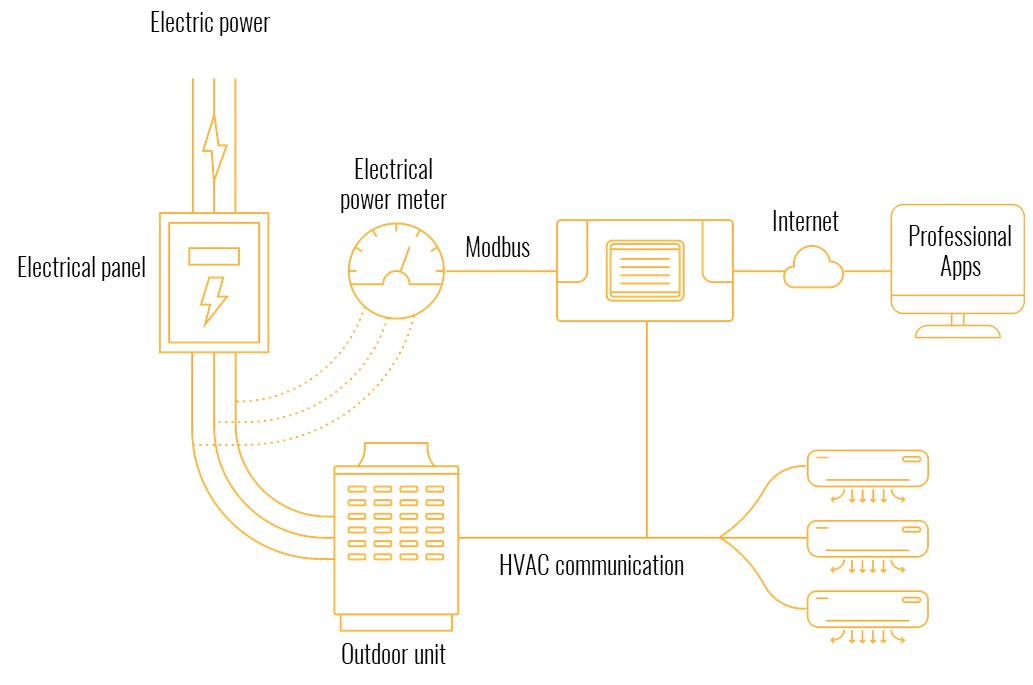

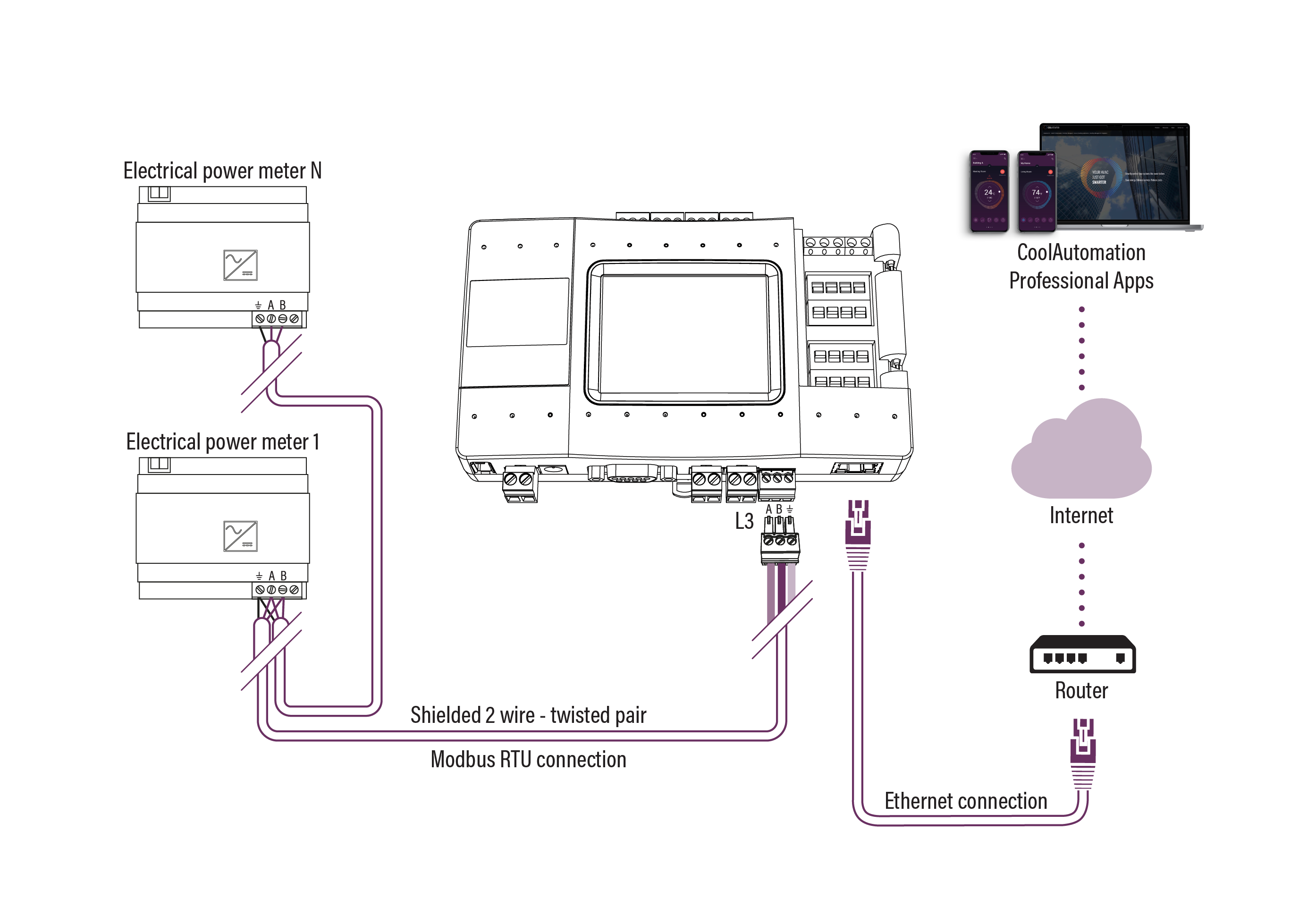

Medidores de energía basados en Modbus RTU: conecta el/los medidor(es) de energía a L3
del dispositivo Coolautomation (según el diagrama de abajo) y contacta con
soporte de Coolautomation
para configuraciones adicionales
