Este artículo aplica a los dispositivos CooLinkBridge
Características
• Integración fluida de sistemas HVAC* con controladores de automatización del hogar y BMS.
• Comunicación bidireccional que permite control total y monitoreo de los sistemas HVAC* conectados.
• Protocolos de integración: BACnet MSTP/IP, Modbus TCP/RTU, ASCII
• Pantalla LCD para configurar, monitorear y ajustar las unidades conectadas
• App móvil de control HVAC* basada en la nube — acceso remoto desde smartphone, tablet y ordenador
• Garantía del dispositivo – 3 años**
Especificaciones técnicas | |
Alimentación | |
| Alimentación (Adaptador de corriente externo incluido) | 24 - 9 VDC (120VAC 60 Hz /220VAC 50 Hz) |
| Consumo | 1 vatio |
Tamaño y peso | |
| Dimensiones (Al x An x Pr) (pulgadas/mm) | 2.56 x 4.64 x 1.25 / 65 x 118 x 32 |
| Peso (lbs/Kg) | 0.26 / 0.12 |
Condiciones de funcionamiento e instalación
| |
| Límite de temperatura ambiente -10° C a +60° C / +14 F a +140 F | |
| Humedad (%) | 0% a 96% |
| Longitud máxima permitida de cableado RS485 (ft/m) | 3280/1000 |
| Montaje Imánes, tornillos | |
Cableado de comunicación externa | |
| Comunicación HVAC (según la marca) |
Cable apantallado de 2-3 hilos Siga las indicaciones del fabricante del sistema HVAC |
| RS485 para Modbus-RTU/BACnet-MSTP | Par trenzado apantallado AWG 20-24 |
Certificaciones y estándares |
CE, FCC, BTL |
Interfaces | |
| RS 485 | BACnet MSTP, Modbus RTU |
| Ethernet | RJ45, 10/100Mbps |
| USB A | Host |
| USB mini | Depuración |
* Según el fabricante
** Consulte los Términos y Condiciones de Garantía de CoolAutomation
Planos dimensionales:

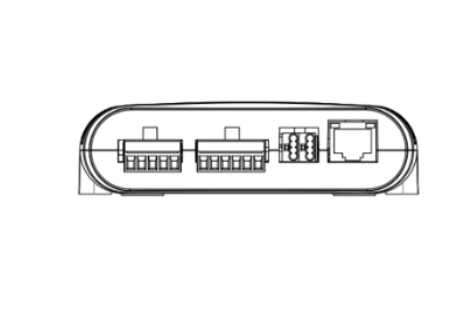

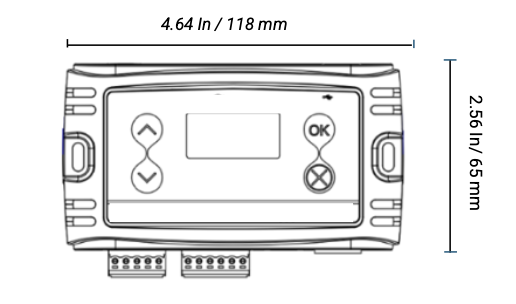

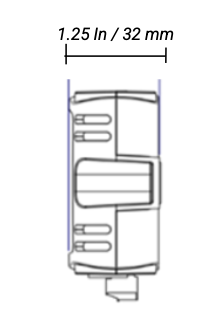

Vista frontal Vista lateral Vista inferior

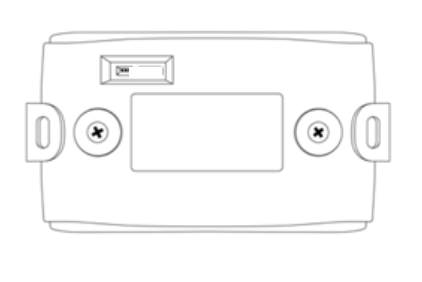

Vista trasera
