Iniciar y configurar CoolMaster EDGE

Al iniciar sesión en el dispositivo, el usuario accede a la pantalla principal de configuración:

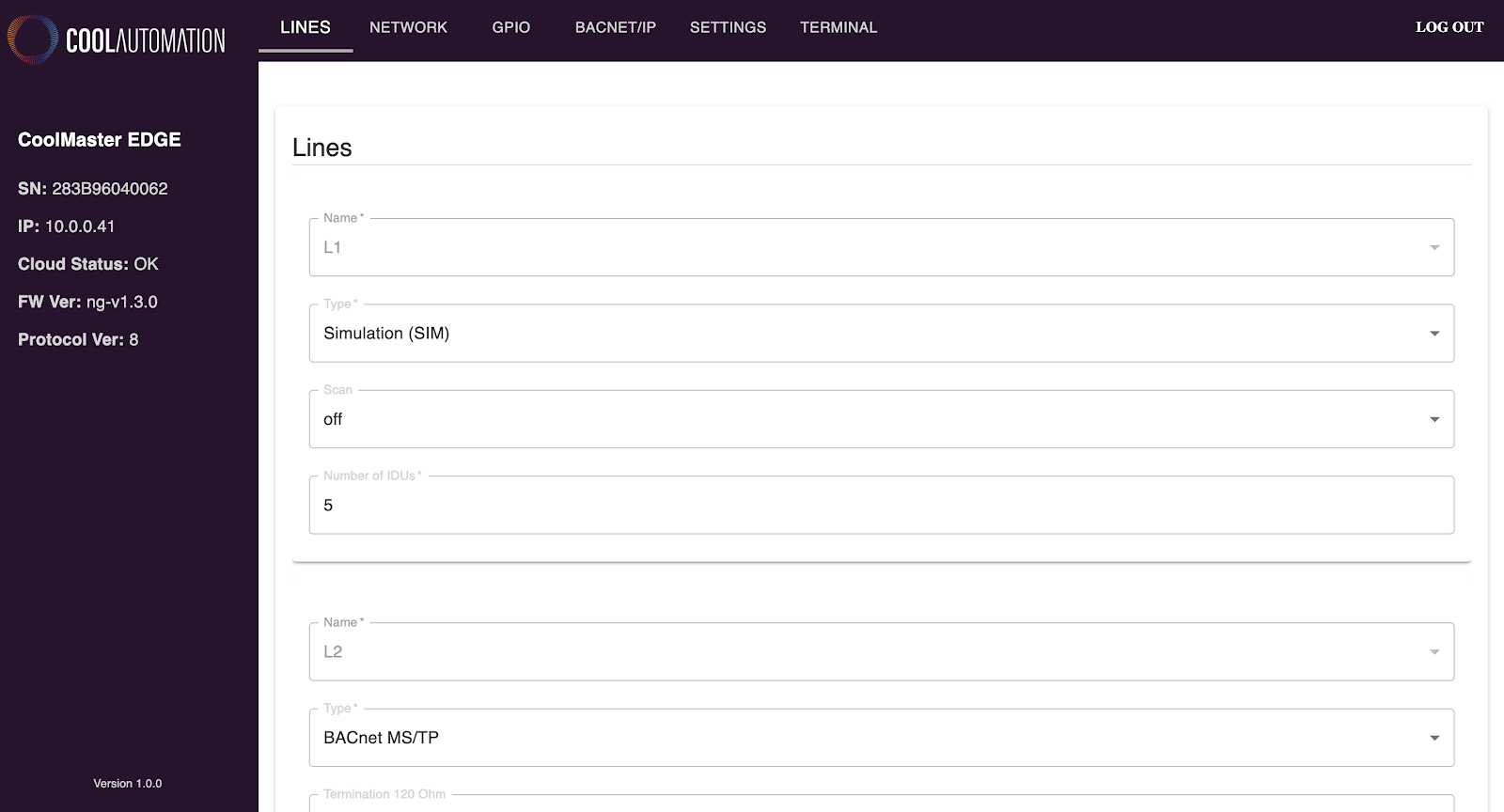

1. Líneas

Configura la línea según sea necesario para los sistemas que están conectados en cada línea específica.

Las siguientes propiedades de línea están disponibles:

• Nombre – el nombre de esta línea tal como aparece en las etiquetas de los dispositivos - L1, L2, L3, L8 (USB), L9 (USB-C)
• Tipo – El tipo de línea. Una vez seleccionado el tipo, se muestran todos los parámetros relacionados (hay diferentes parámetros según el tipo de línea).

Puedes seleccionar entre los siguientes tipos:

• BACnet MSTP – configura la línea como RS485 con BACnet MSTP.
  • Velocidad de transmisión (Baud Rate) – velocidad de comunicación en la línea: 9600 o 38400
  • Polaridad – define si es Normal (A/B) o invertida (B/A)
  • Vendor ID –1164 (solo lectura) – ID de proveedor BACnet de CoolAutomation asignado por ASHRA. Se utiliza en la propiedad Vendor ID.
  • Nombre del modelo – CoolMasterEDGE (solo lectura). Propiedad del nombre del modelo BACnet.
  • Device ID - Propiedad del ID de dispositivo BACnet (número de instancia). Se puede configurar siguiendo las directrices estándar de BACnet. El valor predeterminado es 123.
  • MSTP MAC – la dirección del dispositivo CoolMaster EDGE en la red MSTP.
• Modbus RTU - configura la línea como RS485 con Modbus RTU.
  • Modelo de medidor de energía – selecciona de la lista el medidor de energía que vas a conectar. Solo se pueden seleccionar medidores preintegrados.
  • Velocidad de transmisión (Baud Rate) – velocidad de comunicación en la línea: 9600, 19200, 38400, 57600, 115200
  • Polaridad – define si es Normal (A/B) o invertida (B/A)
• Midea V5 (MDV5) - configura la línea como RS485 para conectar con Midea VRF Serie V5
• Midea V8 (MDV8) - configura la línea como RS485 para conectar con Midea VRF Serie V8
• Samsung  - configura la línea como RS485 para conectar con Samsung VRF. Configuraciones avanzadas:
  • Master – cuando hay otro controlador central conectado en la misma línea, el dispositivo EDGE debe estar en “Off”. De lo contrario, en “On”.
  • Polaridad – define si es Normal (A/B) o invertida (B/A)
• CoolPlug - configura la línea como RS485, para conectar específicamente con CoolPlug cableado
• Simulación (SIM) - configura la línea como simulación para controlar un sistema VRF
  • Número de IDUs - solo para el tipo de línea Simulación. Define el número de unidades a simular en la línea VRF.
• Sin uso – la línea no está en uso
• Daikin – (solo disponible en la línea 2) conecta a la línea de comunicación Daikin D3-Net
  • Terminación 120 Ohm
• Mitsubishi Electric (ME)
  • Terminación 120 Ohm
• Toshiba TCC (TOTCC)
• Gree (GMV5)



2. Red

• Modo – Estático o DHCP
• Cuando se selecciona Estático, debes definir la dirección IP, máscara de red, puerta de enlace y (opcional) servidores DNS



3. GPIO

Permite conectar a fuentes de salida digital para controlar el dispositivo de forma centralizada en algunos escenarios (por ejemplo, conectar con la activación de puertas cortafuego y apagar todas las ventilaciones)

Selecciona entre Todas las unidades Encendidas o Todas las unidades Apagadas y define el estado Normalmente Encendido/Apagado.



4. BACNET/IP

Permite configurar el dispositivo EDGE como cliente BACnet IP para descubrir dispositivos BACnet de terceros. La comunicación se realiza a través de la línea específica del puerto Ethernet IP.

Puedes habilitar o deshabilitar la interfaz BACnet IP del dispositivo EDGE

• Vendor ID –1164 (solo lectura) – ID de proveedor BACnet de CoolAutomation asignado por ASHRA. Se utiliza en la propiedad Vendor ID.
• Device ID - Propiedad del ID de dispositivo BACnet (número de instancia). Se puede configurar siguiendo las directrices estándar de BACnet. El valor predeterminado es 123
• Device Network - Número de red BACnet IP. Se puede configurar de 1 a 65,534. El valor predeterminado es 1.
• BIP Port - Puerto de comunicación UDP a utilizar para la comunicación BACnet IP.
• RW Interval
• Intervalo WHOIS - frecuencia con la que se envían automáticamente los mensajes de descubrimiento Who-Is, en milisegundos. El valor predeterminado es 6,000.
• Dirección BBMD - Dirección IP de destino para BBMD
• Puerto BBMD - Puerto de comunicación UDP para la dirección de destino BBMD



5. Ajustes

• Gestión de tiempo – En la mayoría de las instalaciones, el dispositivo obtendrá la hora del reloj de red (NTP). Si NTP no está disponible, es posible ajustar la hora manualmente.
  • La hora es necesaria para ejecutar horarios y lógicas locales basadas en el tiempo.
  • Si el dispositivo está conectado a la nube, tomará la hora de la red en la nube.

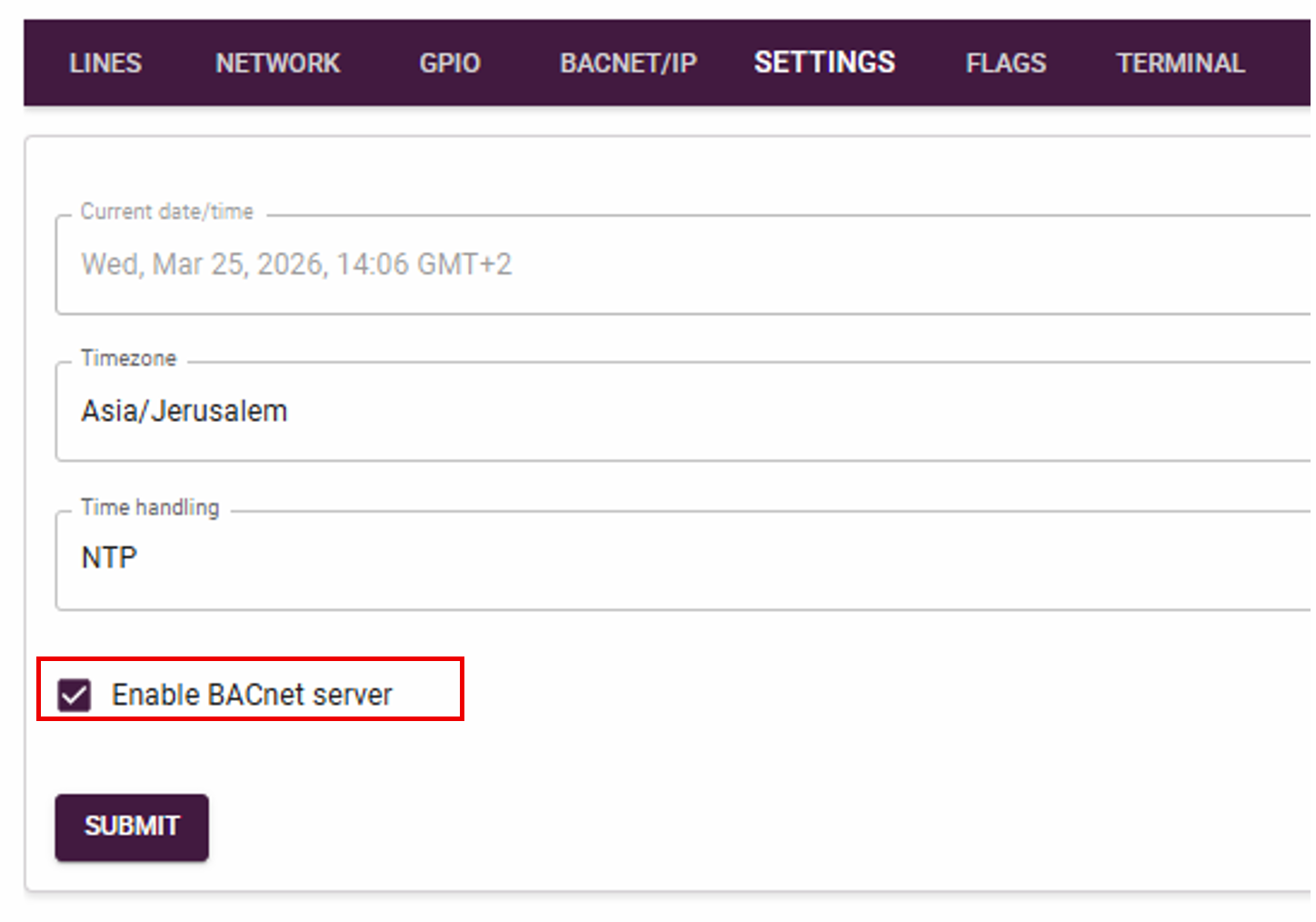

• Para crear un dispositivo BACnet como una unidad, puedes habilitar el servidor BACnet:

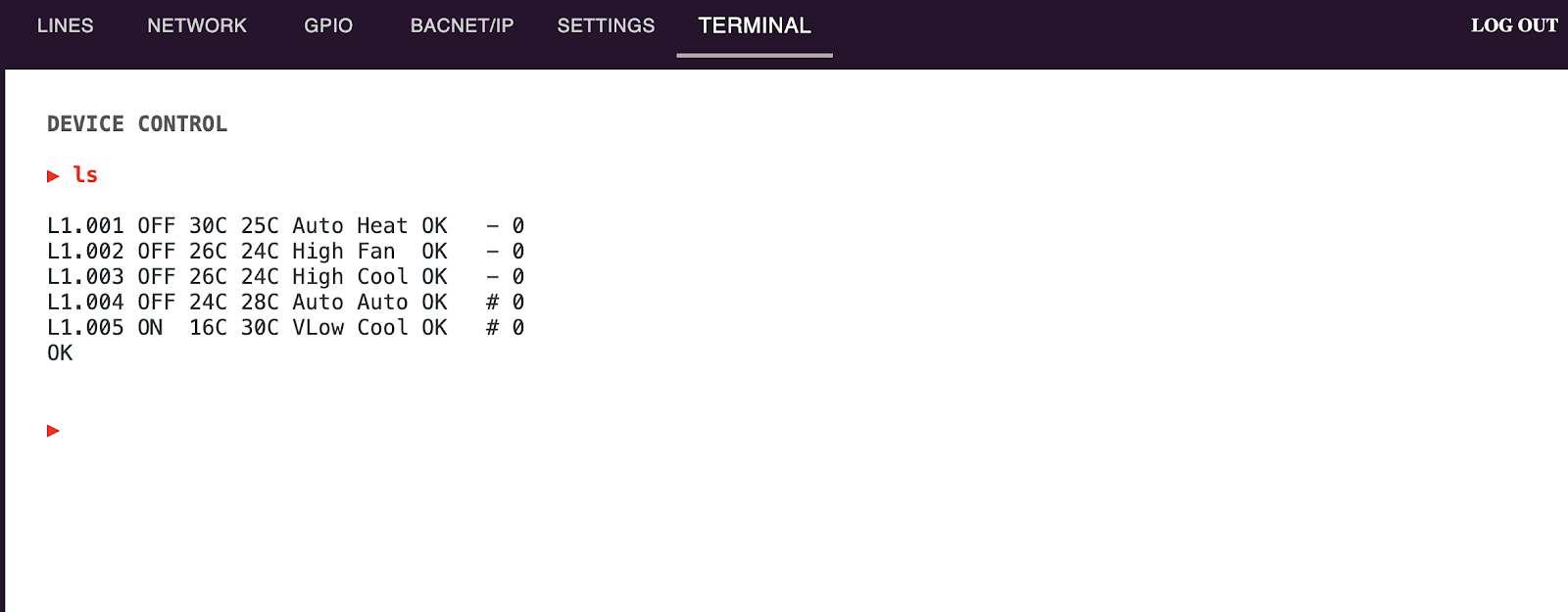

6. Terminal

Abre una consola de terminal donde el usuario puede configurar el dispositivo usando los comandos de terminal.

El dispositivo EDGE, gracias a su avanzado procesamiento y almacenamiento, permite capacidades únicas cuando se instala en un entorno con conexión a internet inestable.

Las siguientes son las principales funciones disponibles al usar el CoolMaster EDGE:

1. Almacenamiento local de datos

El dispositivo EDGE puede manejar periodos de desconexión de red sin perder datos en la red local o en las interfaces locales directas.

Este mecanismo guarda todos los datos recopilados en la tarjeta Micro SD durante el periodo de desconexión de red. Una vez que se restablece la conexión, los datos se suben a la nube y se sincronizan con los datos previos para su posterior recuperación.

La tarjeta SD incluida en la caja puede almacenar al menos 48 horas de datos. Dependiendo de la cantidad de unidades conectadas, el periodo de almacenamiento puede ser mayor.

La transferencia de datos a la nube puede tardar algunas horas y depende mucho de la estabilidad de internet, la topología de la red, los firewalls y la cantidad de datos a sincronizar.

 Nota: esta función solo funcionará si la tarjeta Micro SD está instalada y formateada según las especificaciones de CoolAutomation. Por defecto, el dispositivo se envía de fábrica con la tarjeta SD instalada y lista para usar.

2. Aplicación de control local

El dispositivo EDGE aloja un servidor web que permite acceder directamente desde navegadores locales, incluso si no hay conexión a Internet. Esto facilita el control, la programación y los ajustes básicos de las unidades HVAC a través de la red local (LAN), ideal para lugares sin acceso a internet o con redes inestables.

Cuando se controlan las unidades desde las aplicaciones locales (navegador móvil o de escritorio), toda la actividad se guarda y se sincroniza con la nube (si está accesible y registrada) para su posterior auditoría y seguimiento del estado del sistema.

La aplicación local funciona de manera independiente a las aplicaciones basadas en la nube y se sincroniza automáticamente cuando hay conexión con la nube.

Si se envía un comando desde la App en la nube y otro desde la app local, se ejecutará el último comando recibido por el dispositivo.

Nota: Ten en cuenta los posibles conflictos entre las apps de la nube y las locales y otorga los accesos de forma inteligente para evitar problemas.

1. Iniciar sesión en la aplicación local

• Navegador de escritorio: http://<dirección IP del dispositivo>/control (ejemplo: http://192.168.1.2/control)

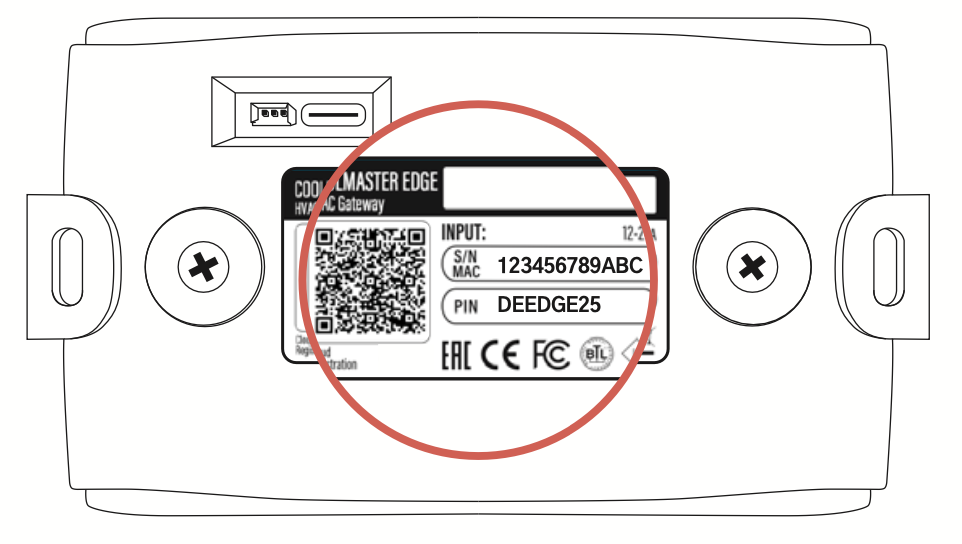

• Las credenciales de usuario por defecto son el SN y PIN del dispositivo, que se encuentran en la etiqueta en la parte trasera del equipo.

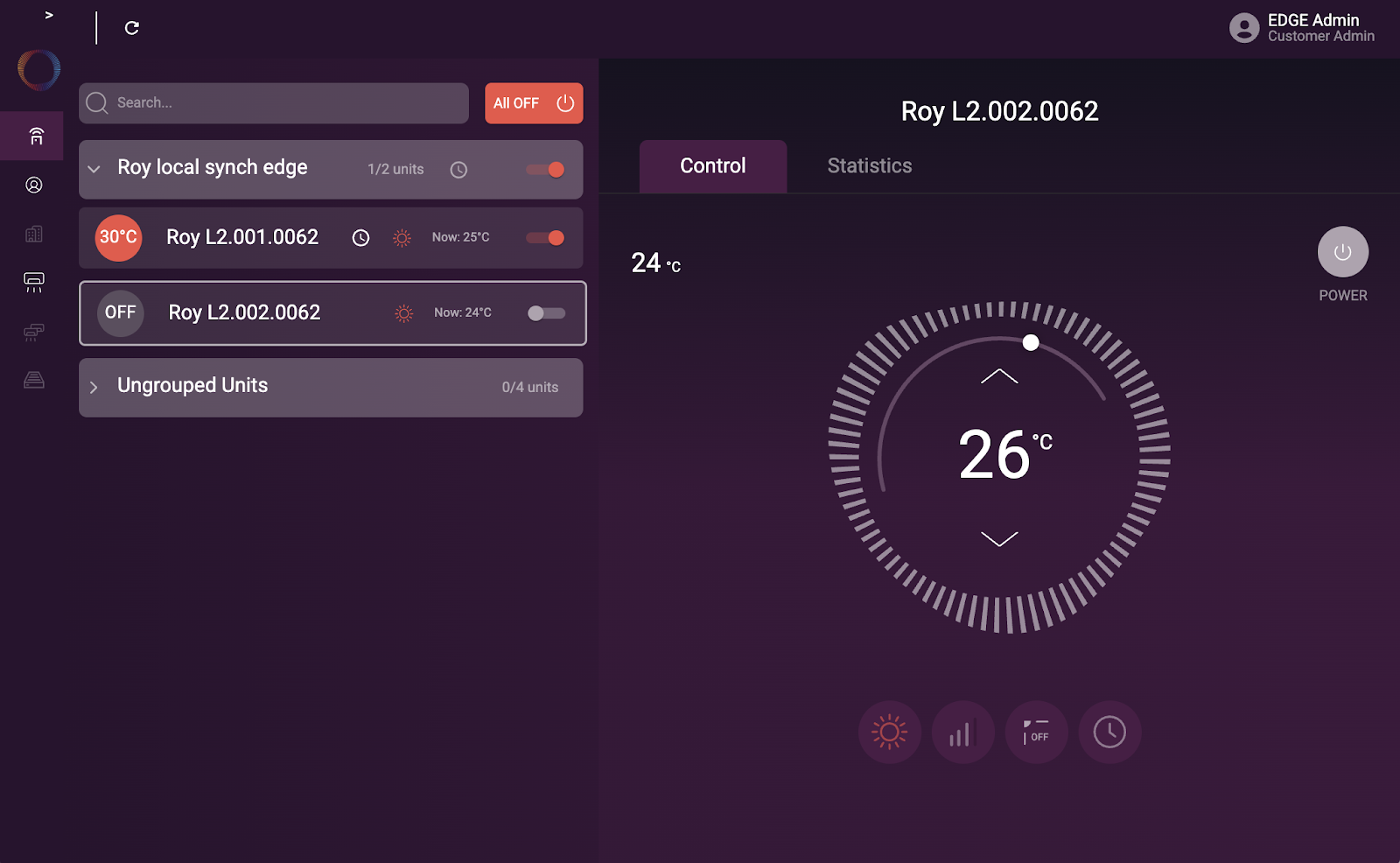

2. Capacidades de control local

Las siguientes funciones de control están disponibles a través de la app local y también se sincronizan con las apps en la nube:

• Comandos de control – Encendido/Apagado, Setpoint, Modo, Velocidad del ventilador, Louver
• Programaciones

3. Gestión de usuarios locales

El usuario predeterminado del dispositivo local es un usuario administrador.

Este usuario administrador no puede eliminarse. Puede agregar más usuarios locales, todos con los mismos permisos (administrador), pero con diferentes nombres de usuario y contraseñas.

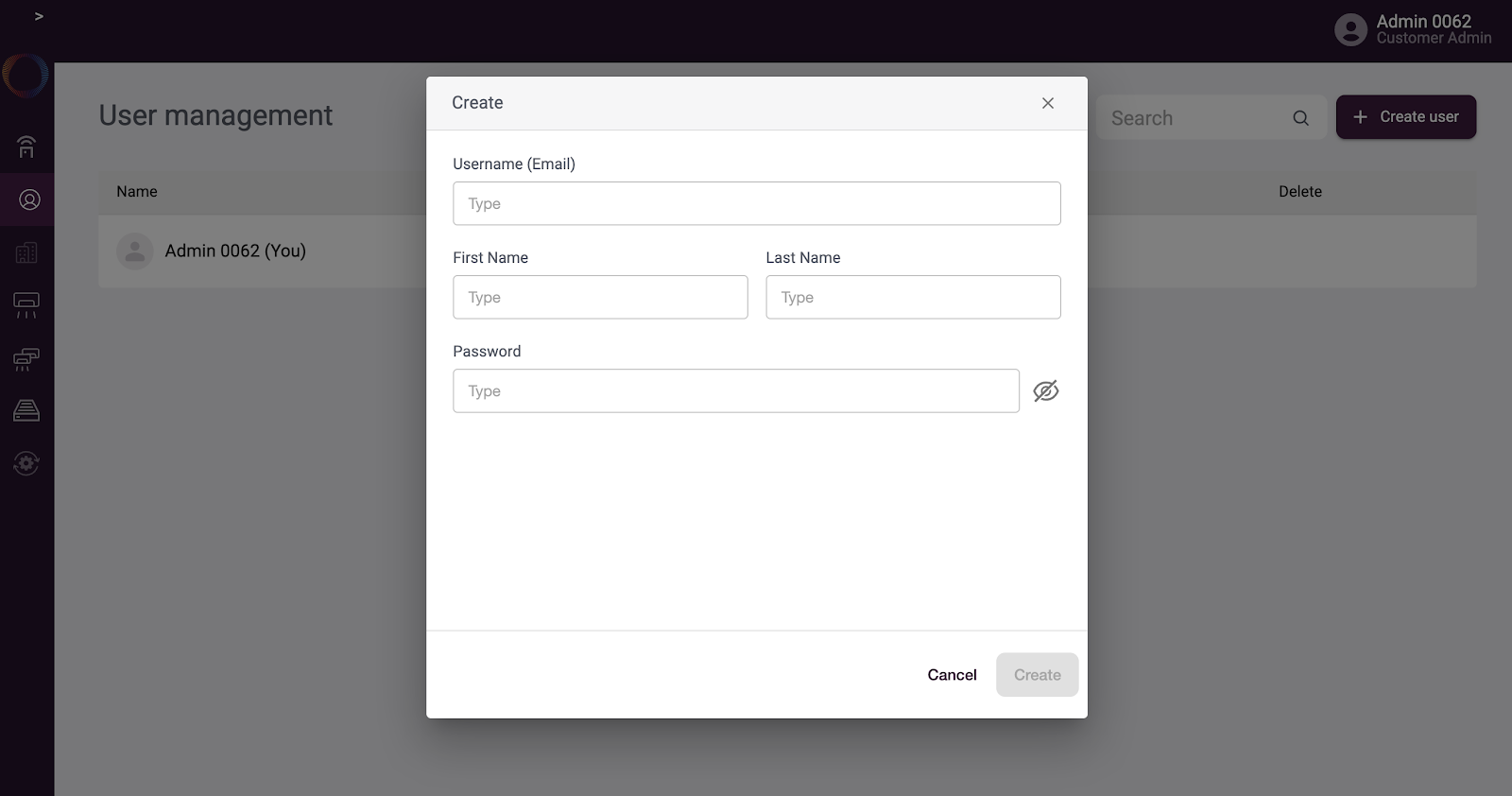

En la pestaña de gestión de usuarios, haz clic en “Crear usuario” para agregar uno nuevo:

Nota: Los usuarios locales no se sincronizan con los usuarios de la App en la nube.

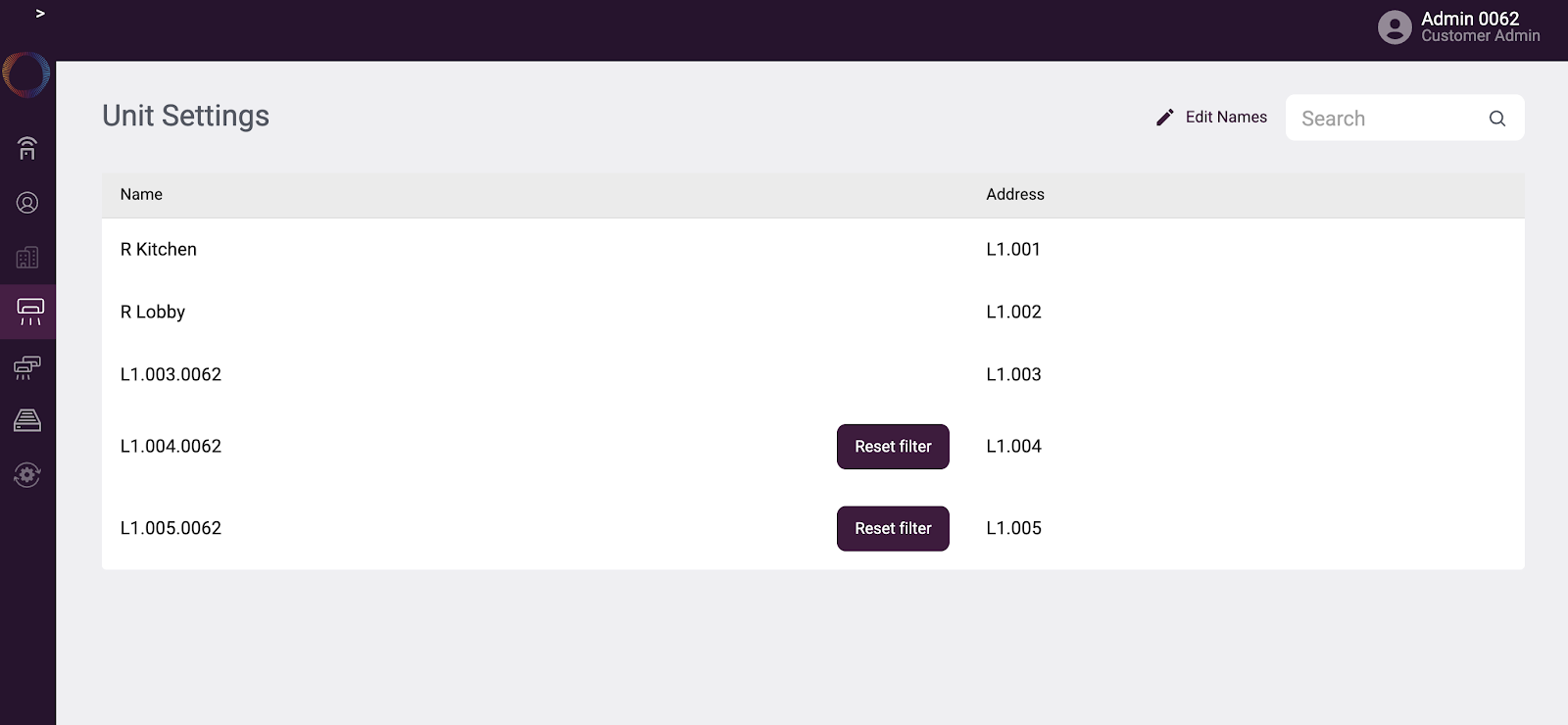

4. Ajustes locales de unidades

En la pestaña de Ajustes de Unidades, los usuarios pueden cambiar los nombres de las unidades conectadas al dispositivo EDGE. Haz clic en el botón Editar nombres, realiza los cambios y guarda.

Todos los cambios se sincronizarán con los nombres de la app en la nube si el dispositivo está registrado y conectado a la nube.

 Nota: si se hacen cambios tanto en la app en la nube como en la local, se tomará el último cambio realizado. Evita conflictos configurando correctamente los permisos de acceso en ambas aplicaciones.

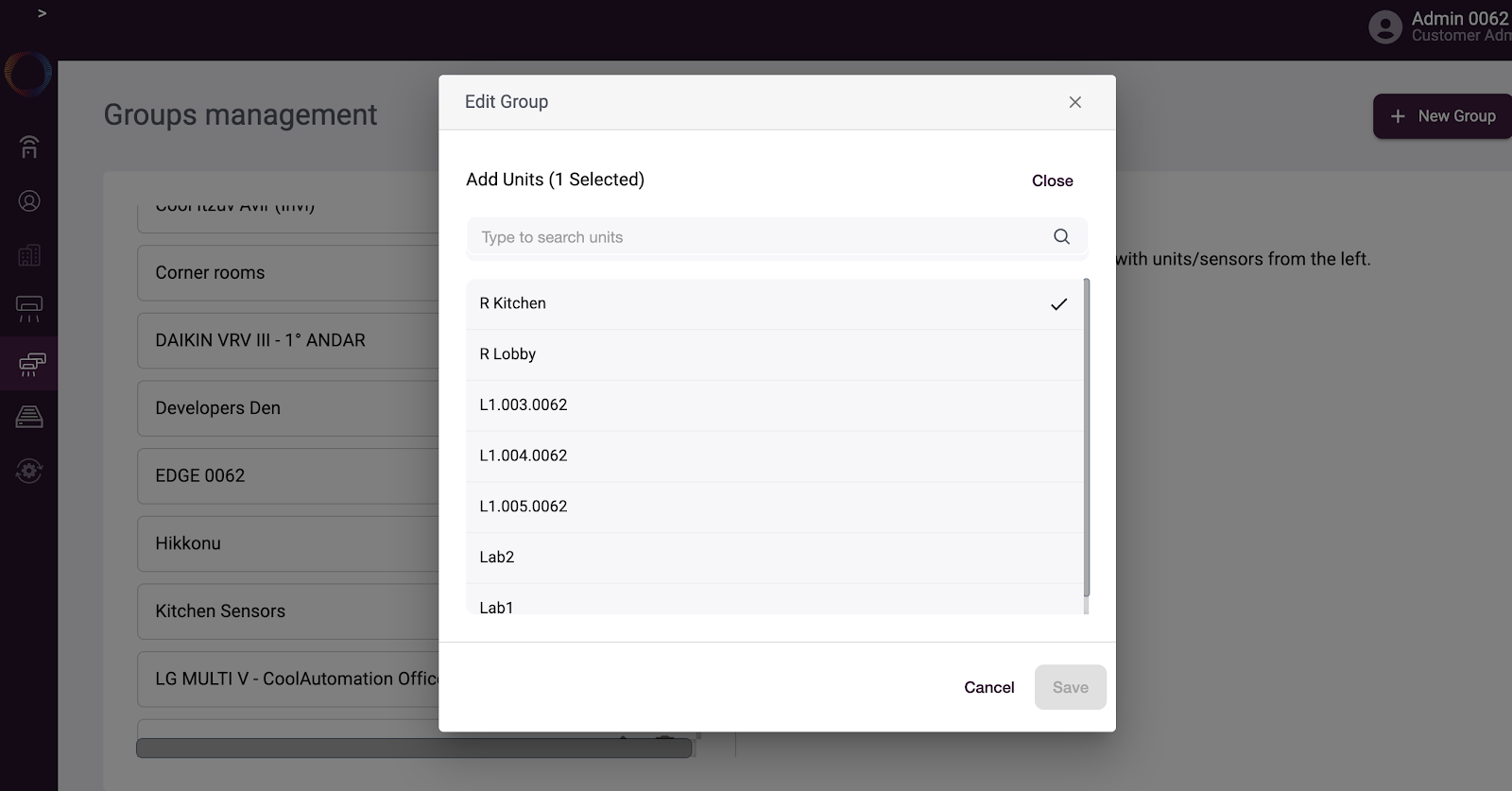

5. Gestión local de grupos

En la pestaña de Gestión de Grupos, los usuarios pueden definir nuevos grupos, editarlos y cambiar sus nombres.

La gestión local de grupos solo aplica a aquellos donde todas las unidades del grupo están en el mismo dispositivo EDGE. Si hay grupos en la nube con unidades mezcladas entre el EDGE y otros dispositivos, estos grupos no aparecerán en el control local del EDGE, para evitar conflictos de permisos de usuario.

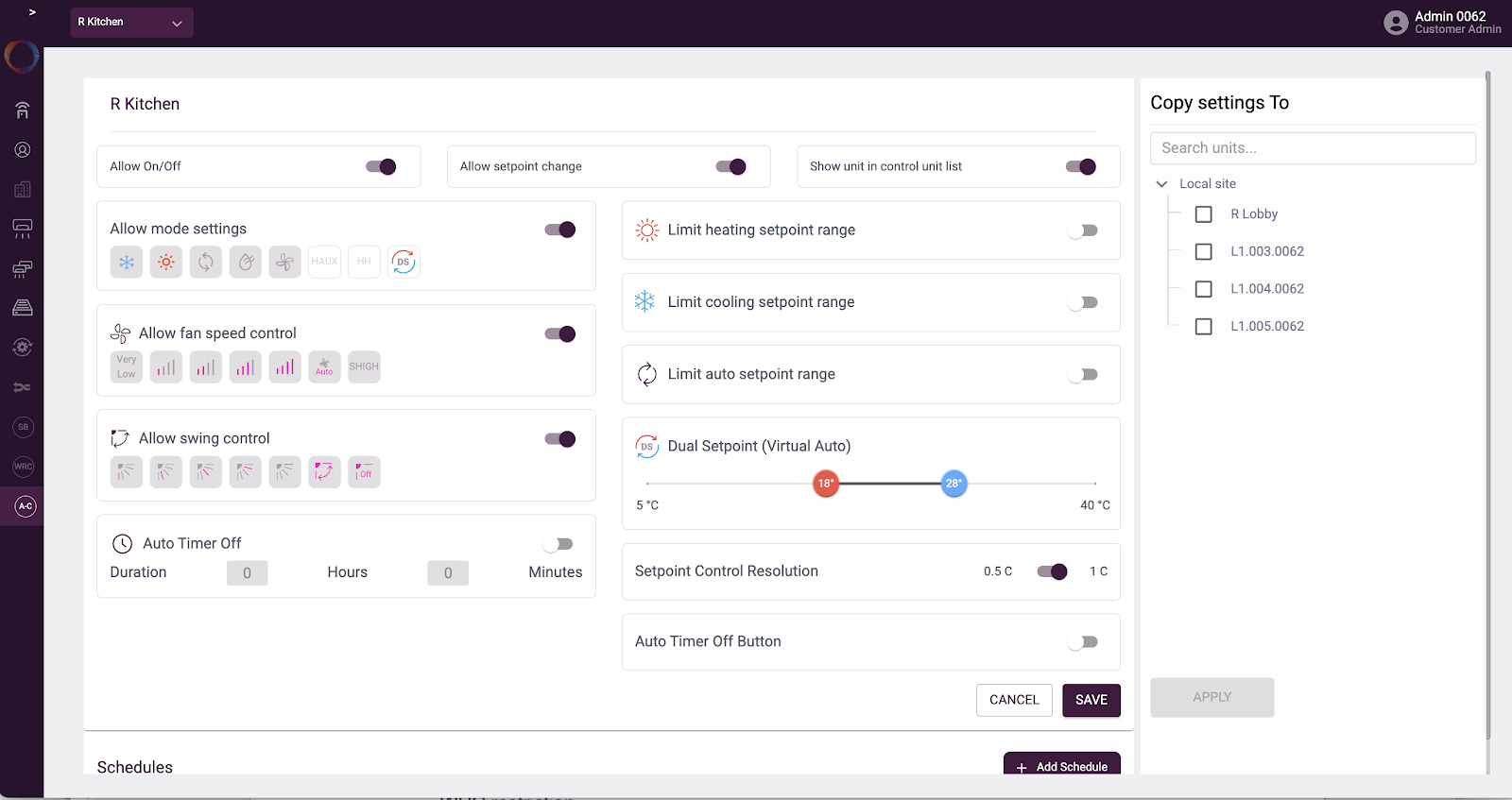

6. Ajustes avanzados de control local

En la pestaña de Control Avanzado, el usuario administrador puede gestionar algunas lógicas avanzadas de control a través de la app local.

Consulta la Guía de usuario de la app profesional de CoolAutomation para una descripción más detallada de estos ajustes avanzados de control.

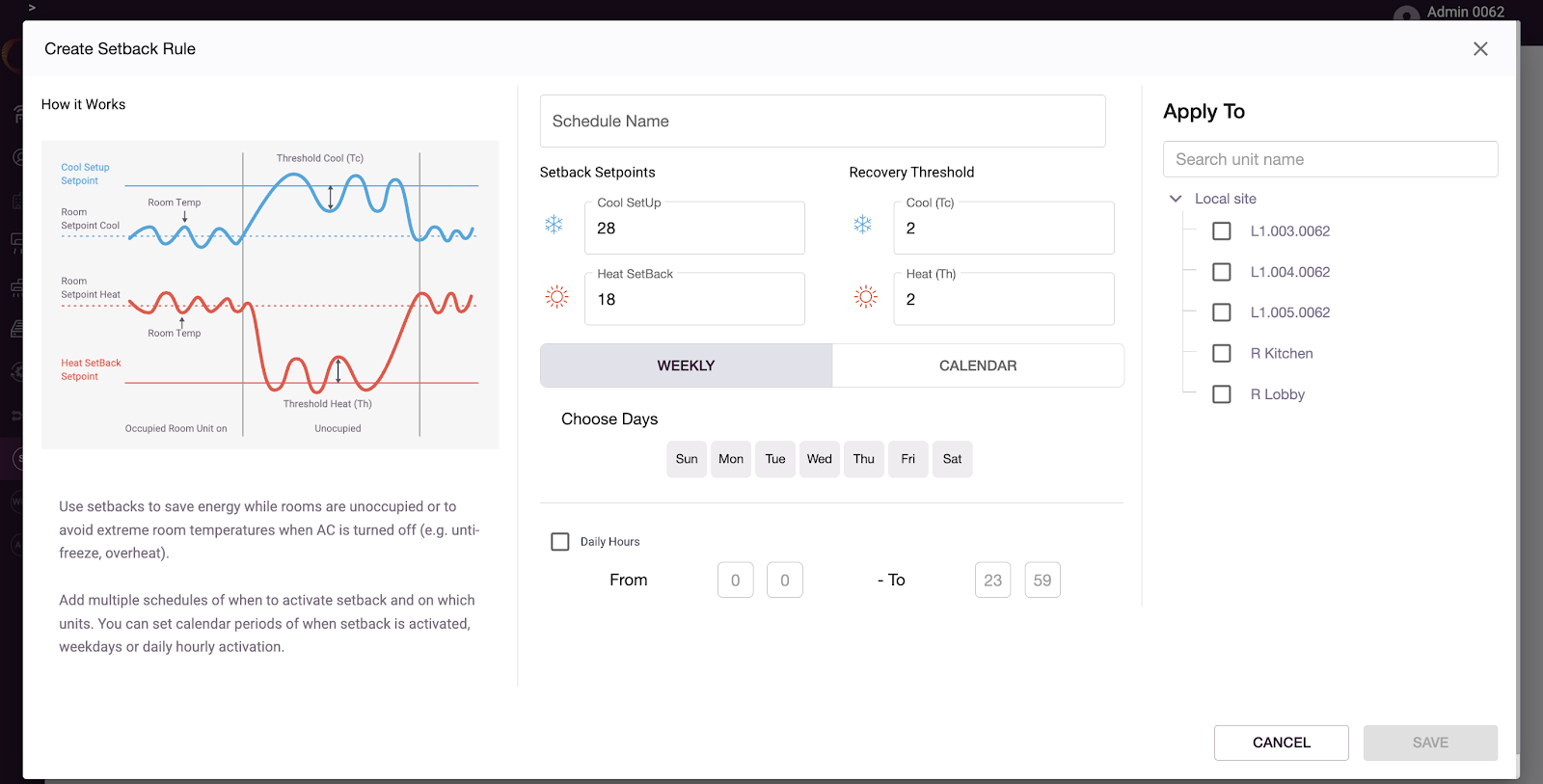

• Setback - permite programar horarios de setback para ahorrar energía.

La configuración de cambio automático se sincroniza entre las aplicaciones en la nube y locales cuando hay conexión de red disponible.

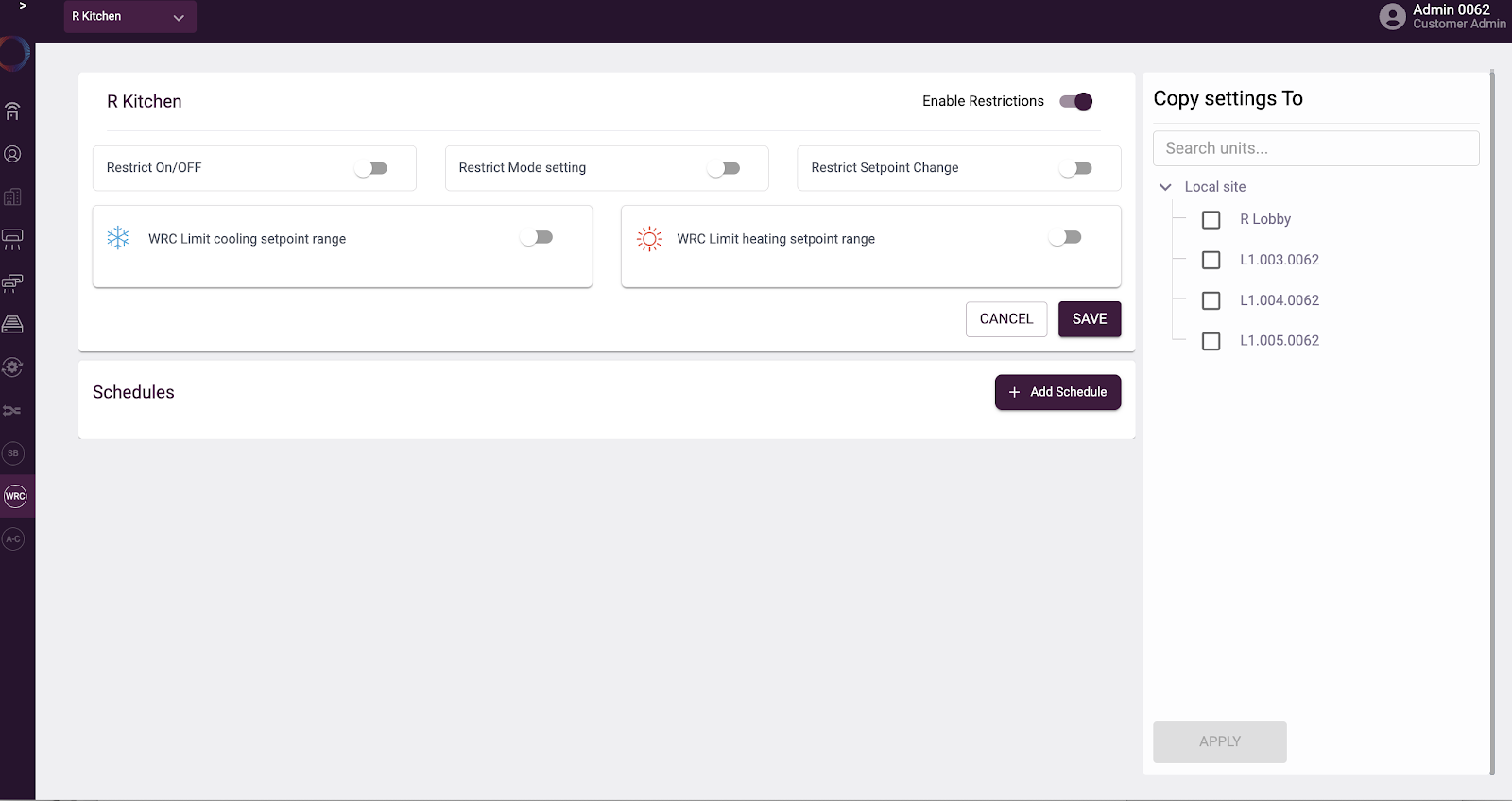

• Restricción WRC - permite deshabilitar algunos cambios realizados desde el Control Remoto de Pared (WRC). La restricción WRC no limita el cambio de configuración en el termostato; sin embargo, aplica la configuración detectando que se hizo un cambio desde el termostato y restableciendo el ajuste anterior.

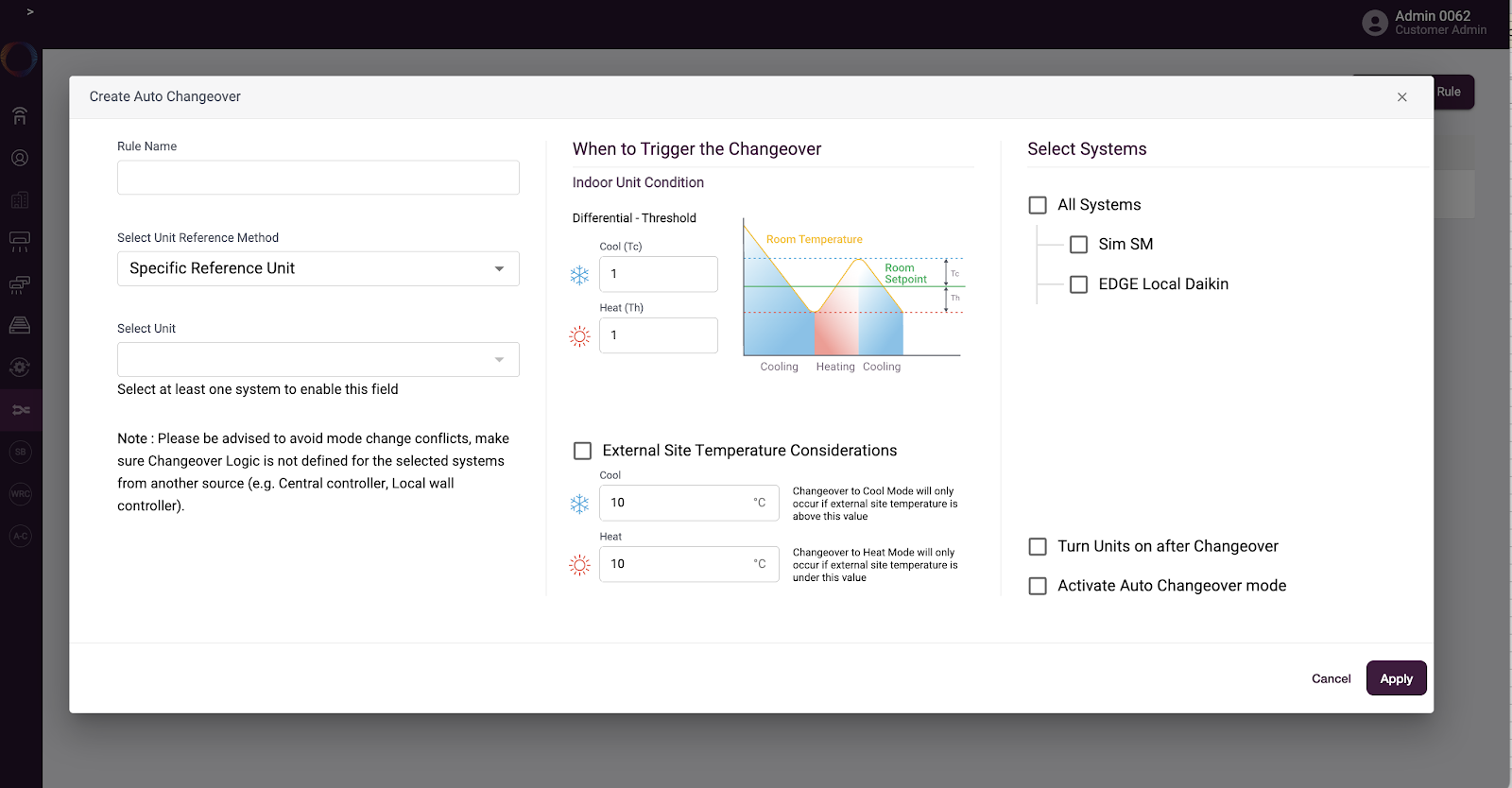

• Cambio automático - permite configurar reglas de cambio automático para sistemas de bomba de calor.

La configuración de sistemas (agrupar unidades en sistemas) se realiza en la gestión de sitios en la nube.

Nota importante: Configurar reglas de cambio automático supone que el usuario conoce los sistemas de bomba de calor. Configurar el cambio automático solo en algunas unidades de un sistema puede provocar que la ejecución falle y el cambio no se realice como se espera.

La configuración de cambio automático se sincroniza entre las aplicaciones en la nube y locales cuando hay conexión de red disponible.

• Control de la app – permite configurar qué controles estarán disponibles a través de la aplicación (local y/o en la nube) para cada unidad.

La configuración de los controles de la app se sincroniza entre las aplicaciones en la nube y locales cuando hay conexión de red disponible.

3. Lógica local en el dispositivo

El dispositivo EDGE cuenta con un procesador potente que permite ejecutar lógica avanzada de automatización sin depender de una conexión continua a internet.

Una vez que se define una lógica de automatización en las aplicaciones (lógica avanzada de la App Profesional o controles avanzados de la app local), esta se almacena en la memoria local del dispositivo y se ejecutará independientemente del estado de la conexión a internet.

La siguiente lógica está configurada para ejecutarse localmente:

• Programaciones – pueden configurarse en las apps en la nube (Control, Profesional) y sincronizarse con el dispositivo, o definirse en la app de control local. Si se definen en la nube, se sincronizan con el dispositivo y luego se ejecutan localmente. Si se definen en la app local, se sincronizan con la nube cuando haya conexión. Si no hay conexión, la programación igual puede configurarse y ejecutarse en el dispositivo local.
• Interlocks, reglas de anomalía – Solo pueden configurarse en la aplicación en la nube, se envían al dispositivo y se ejecutan localmente. El monitoreo de la actividad solo estará disponible en las herramientas de la App Profesional (auditoría, diagnóstico de unidad) y solo cuando haya conexión a la nube. Si hubo una desconexión de red mientras se realizaban acciones, estas se registrarán localmente y se sincronizarán con la nube para su registro y análisis.

Nota: solo se enviarán al dispositivo las reglas donde TODAS las unidades/sensores estén conectados al mismo equipo.

Toda la actividad durante el periodo de desconexión se registra localmente y se sube* a la nube cuando se restablece la red para futuras auditorías.

Nota: El tamaño de los registros almacenados en el dispositivo depende de la capacidad de la tarjeta SD local. Al menos 48 horas se almacenarán en la tarjeta SD proporcionada. Por encima de este tamaño, depende de la configuración exacta del sitio.

Funciones que se envían desde la nube y funcionan en el dispositivo pero no se reflejan en la app local:

• Interbloqueos

Cuando se está realizando la sincronización entre las aplicaciones locales y en la nube, se muestra un ícono de sincronización en ambos lados si el usuario está navegando por la pantalla correspondiente.

4. Conexión de clientes BACnet

El dispositivo EDGE permite la conexión de controladores BACnet locales, ya sea por BACnet IP o BACnet MSTP. Para comenzar la integración, sigue los pasos de configuración de BACnet que se indican en la sección de configuración del dispositivo más arriba.

Para mapear un nuevo dispositivo BACnet, inicia sesión en la app Professional en la nube y sigue los pasos a continuación

Nota: el mapeo BACnet y la configuración de controles requieren una suscripción activa a la App Professional en el sitio donde está conectado el dispositivo EDGE.

1. Mapeo de dispositivos BACnet

1. Ve a la pestaña de Mapeo BACnet (Administración del sitio -> Mapeo BACnet)

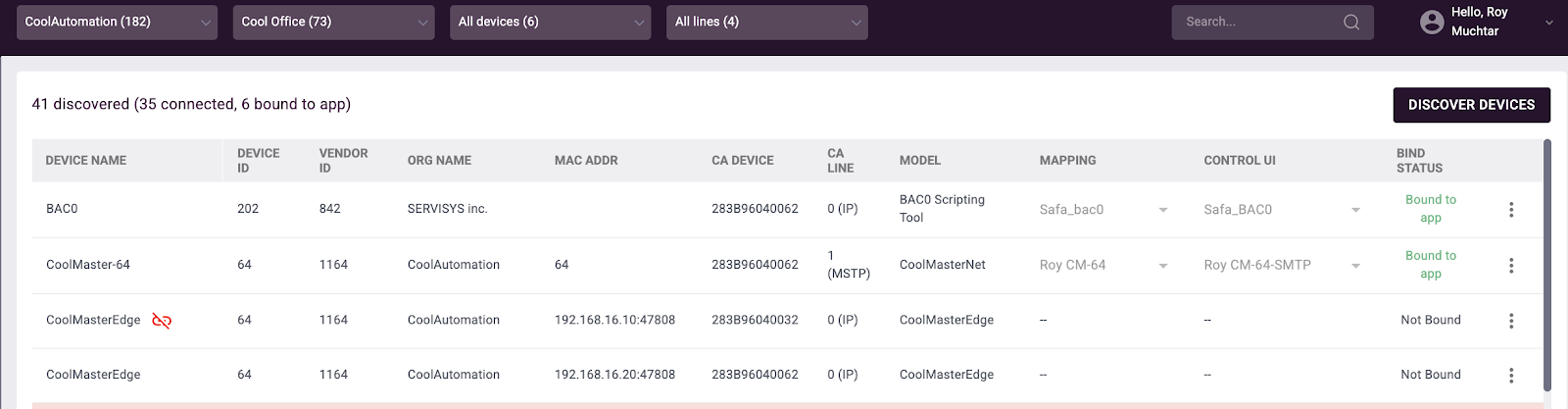

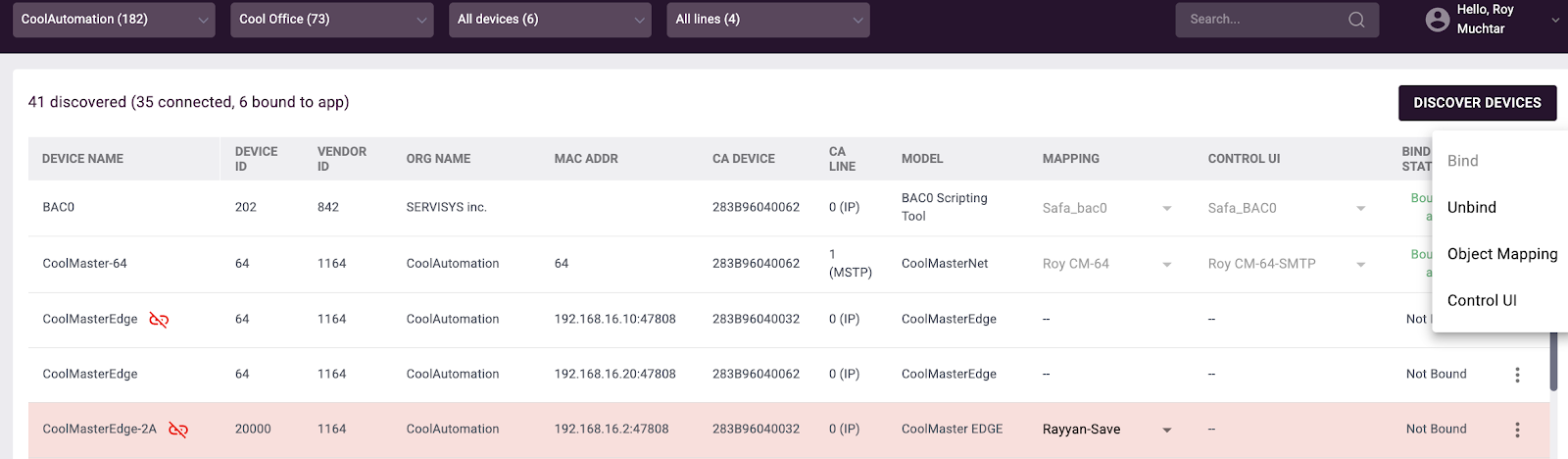

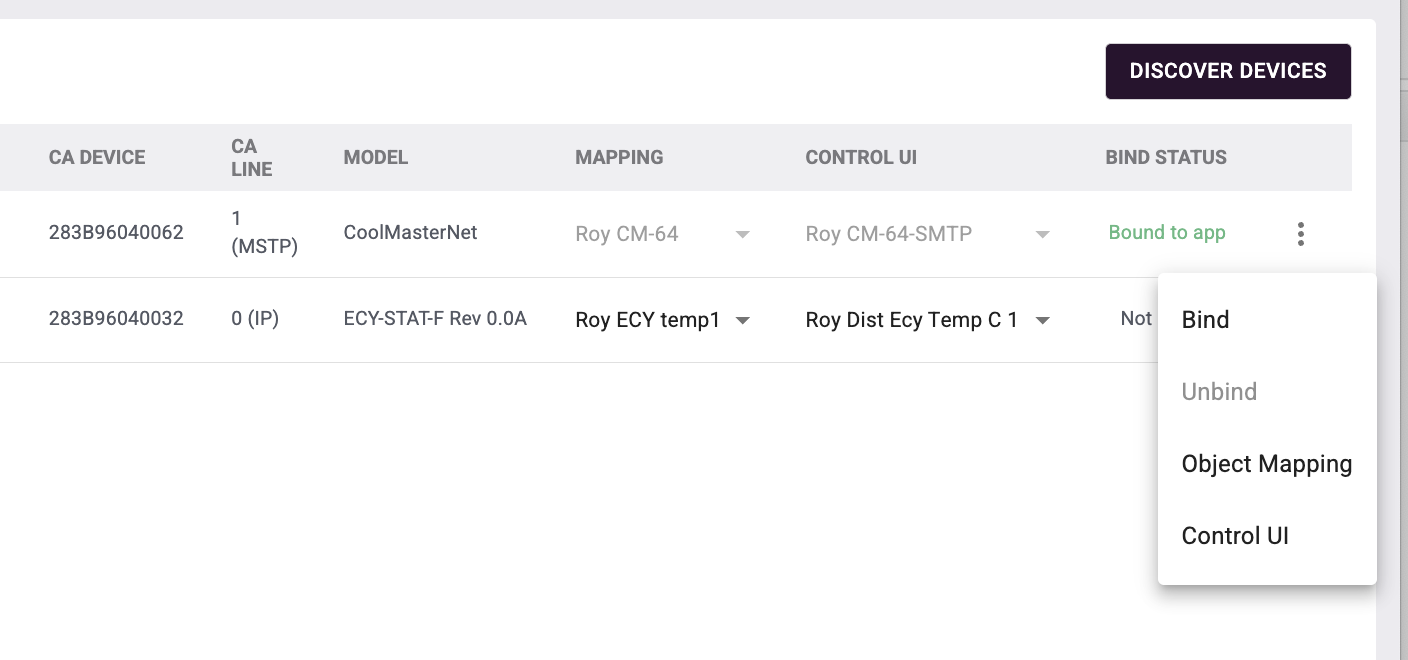

2. La pantalla principal de Mapeo BACnet muestra una lista de todos los dispositivos que fueron detectados en el sitio por cualquiera de los dispositivos EDGE conectados.

Nota: la lista también mostrará dispositivos BACnet que fueron agregados en el pasado y ahora están desconectados, resaltados en rojo claro. Puedes eliminarlos haciendo clic en la opción Eliminar (a través del ícono de los 3 puntos).

3. Al ingresar a la pestaña de Mapeo BACnet, se inicia automáticamente un proceso de descubrimiento (de dispositivos en las redes BACnet conectadas, no de todos los objetos).

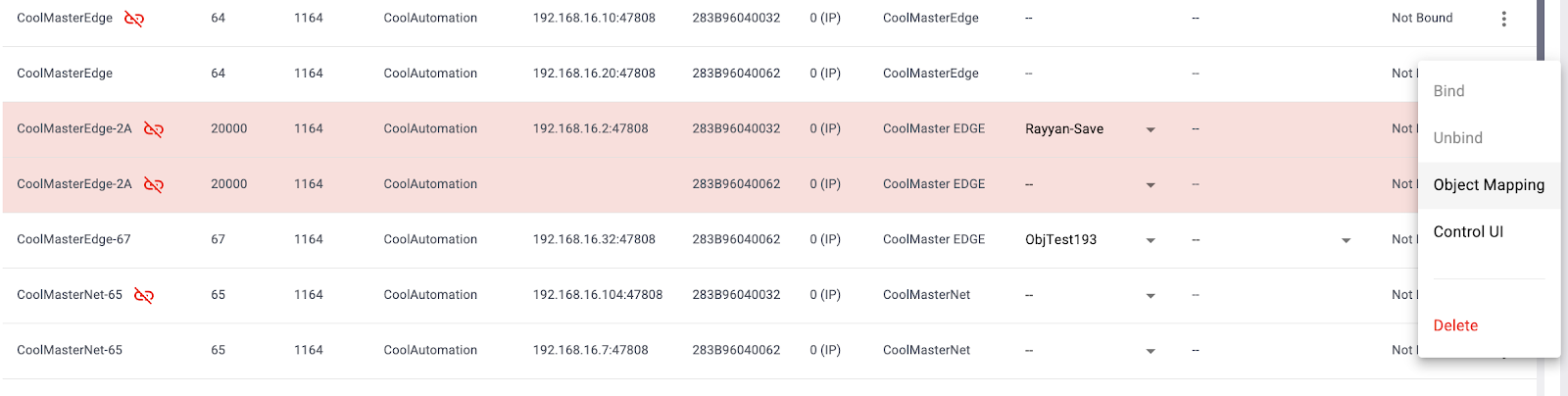

4. Para iniciar el proceso de mapeo de objetos BACnet para un dispositivo, haz clic en el ícono de los 3 puntos de un dispositivo específico y selecciona Mapeo de objetos.

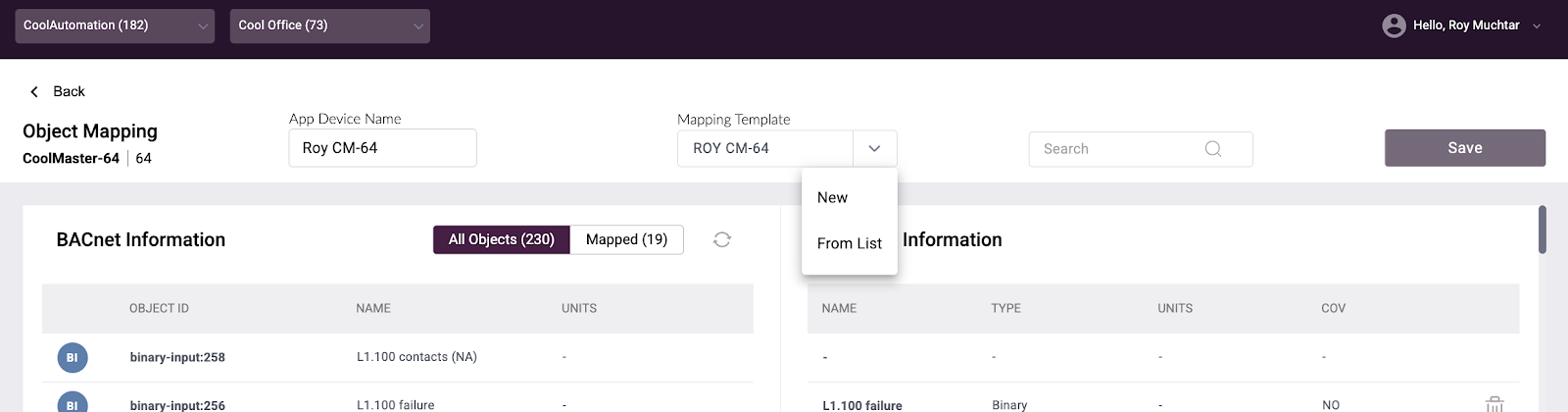

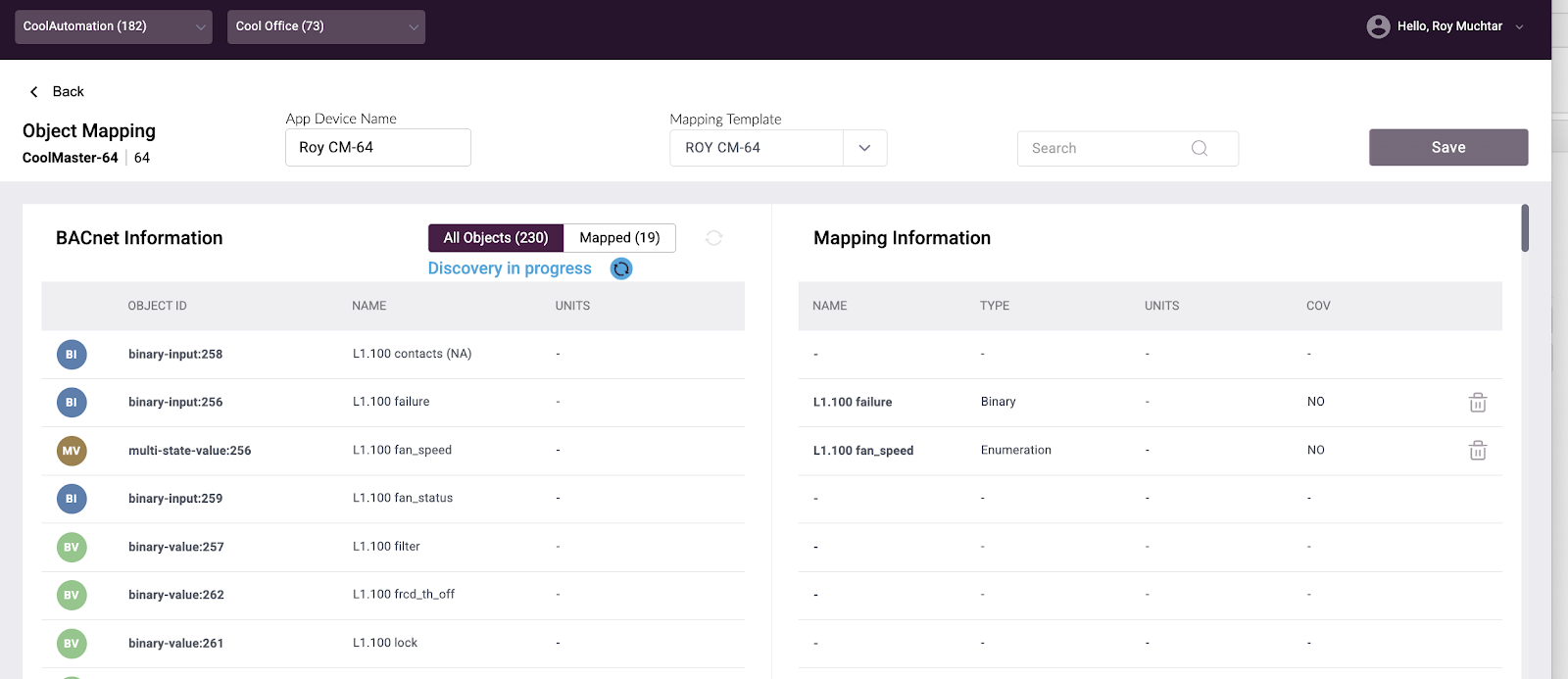

5. Cuando se abre la pantalla de Mapeo de objetos, se inicia automáticamente un proceso de descubrimiento de objetos. Este proceso puede tardar algunos minutos. Mientras el descubrimiento está en curso, se muestra la indicación (Descubrimiento en curso). Este proceso puede tardar hasta 10 minutos.

6. Los usuarios pueden definir el nombre con el que el dispositivo aparecerá en la aplicación (esto no cambia el nombre del dispositivo en la red BACnet) usando los campos Nombre del dispositivo en la app
7. Puedes navegar entre la lista de todos los objetos y la lista de solo los objetos que ya has mapeado haciendo clic en el interruptor Todos los objetos/Mapeados.
8. El mapeo se realiza en “Plantillas”. El usuario puede usar una plantilla existente que ya esté disponible en el sitio o crear una nueva usando el botón “Plantilla de mapeo”. Se debe seleccionar una plantilla nueva o existente antes de mapear cualquier objeto,

9. Mapeo de objetos – puedes seleccionar cuáles de los objetos del dispositivo quieres mapear en la aplicación.

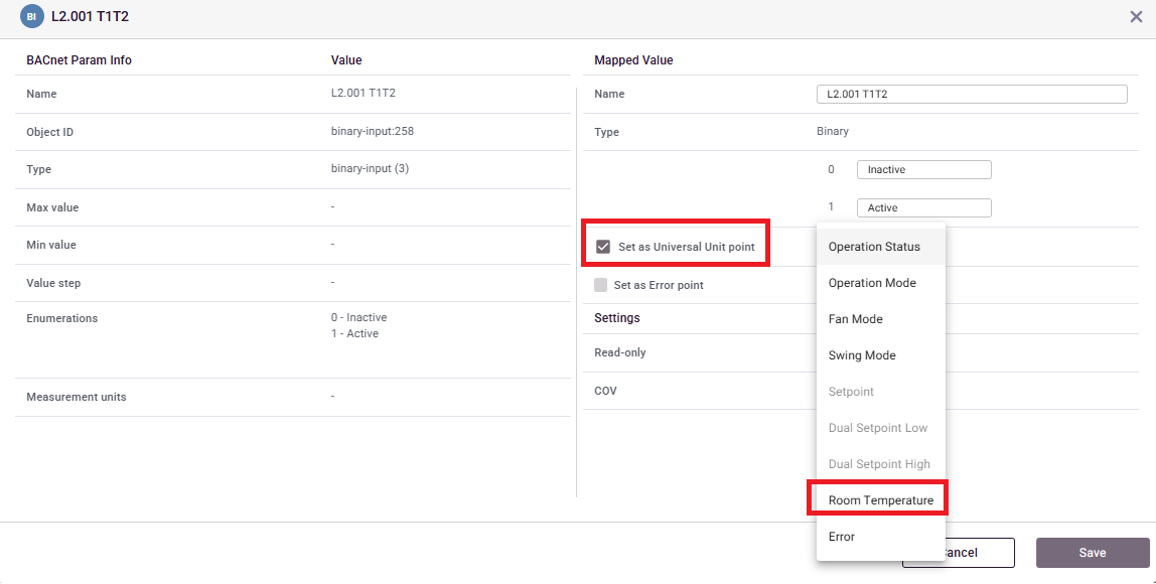

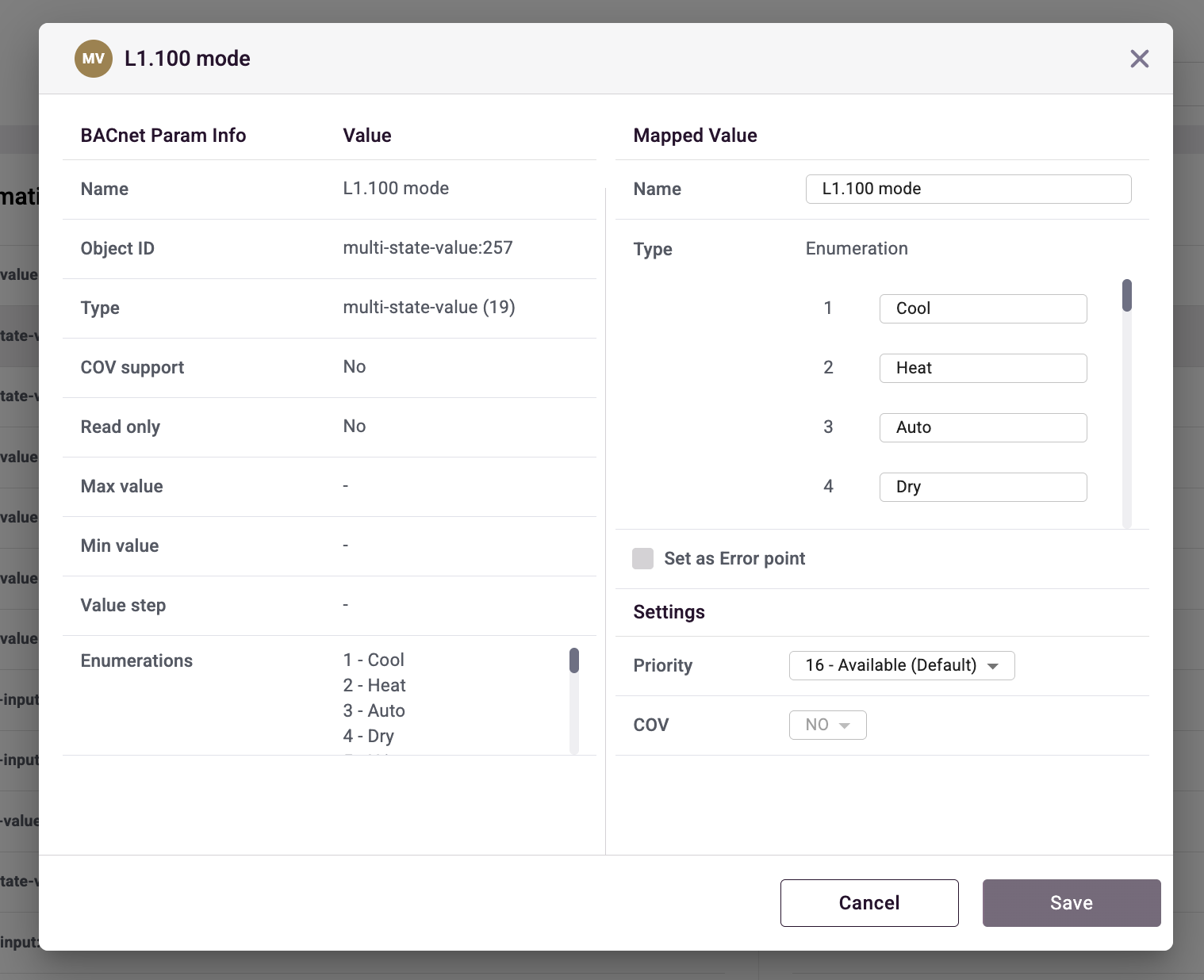

10. Para mapear un objeto, haz doble clic en la línea del objeto. Se abrirá una ventana emergente donde podrás configurar los ajustes relacionados para ese objeto específico.

    Diferentes tipos de objetos BACnet tienen diferentes configuraciones disponibles.

    Puedes definir el Nombre (que se mostrará en la aplicación), enumeraciones de texto (para tipos de objeto de valor múltiple), establecer el rango permitido para escritura de valores analógicos, definir si este objeto debe activar una alerta en la app, y establecer la prioridad para la comunicación de escritura BACnet.


    1. Para que la configuración esté disponible para sistemas externos basados en BACnet, marca el campo “Definir como punto de unidad universal”.

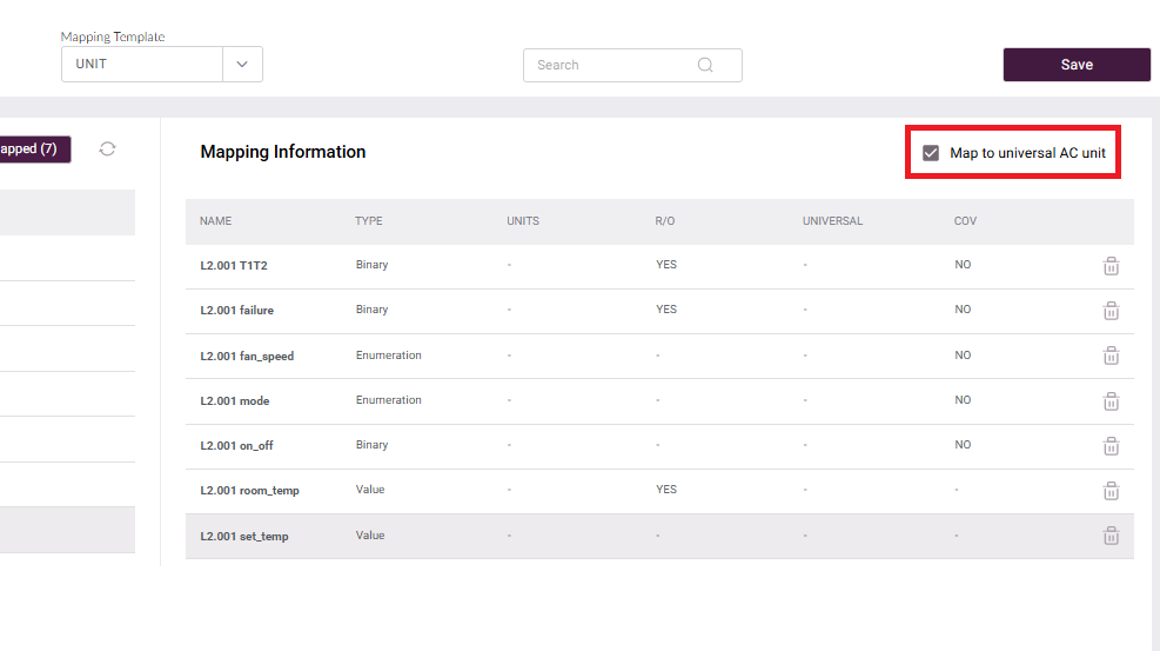

    2. Para que la unidad sea visible para sistemas externos basados en BACnet, marca el campo “Mapear a unidad AC universal”.


11. Si defines un objeto como error, la app también te permitirá establecer el valor para limpiar la alerta. El valor predeterminado para limpiar es 0. Si un objeto se define como error, cuando ocurra un error, se activará una alerta en la aplicación y se agregará al registro de alertas. Además, los usuarios pueden configurar recibir notificaciones de este error en la App Professional.
12. Se pueden mapear hasta 20* objetos por dispositivo. Si llegaste al límite de 20 objetos y quieres eliminar uno mapeado para reemplazarlo por otro, usa el ícono de la papelera en la lista de objetos.
13. Cuando termines de mapear los objetos, haz clic en guardar para guardar todos los cambios en la plantilla.
14. Haz clic en ‘volver’ para regresar a la pantalla principal de mapeo de dispositivos. Por defecto, tu nueva plantilla quedará seleccionada para el dispositivo BACnet.

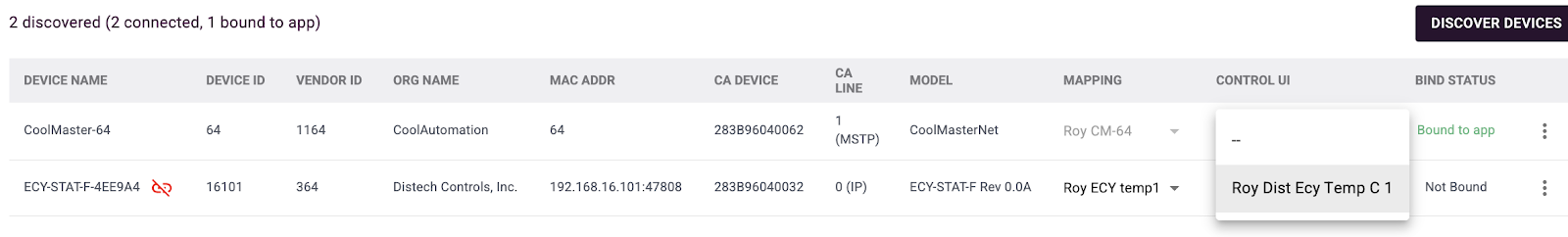

15. Para establecer (o seleccionar otra) plantilla de mapeo, usa la flecha desplegable en la columna ‘Mapeo’ del dispositivo.

2. Plantilla de interfaz BACnet

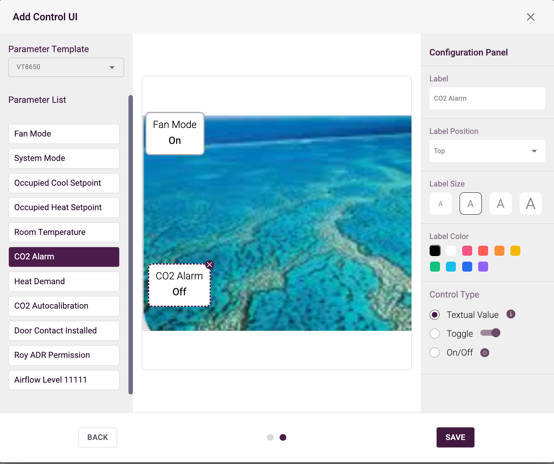

1. Configurar una Plantilla de interfaz - La plantilla de interfaz te permite definir un diseño básico de los controles principales y la información de monitoreo en la pestaña de Control para el dispositivo BACnet mapeado. Haz clic en el menú de los 3 puntos del dispositivo BACnet y selecciona ‘Interfaz de control’. Esto abrirá el asistente de creación de la plantilla de interfaz de control.

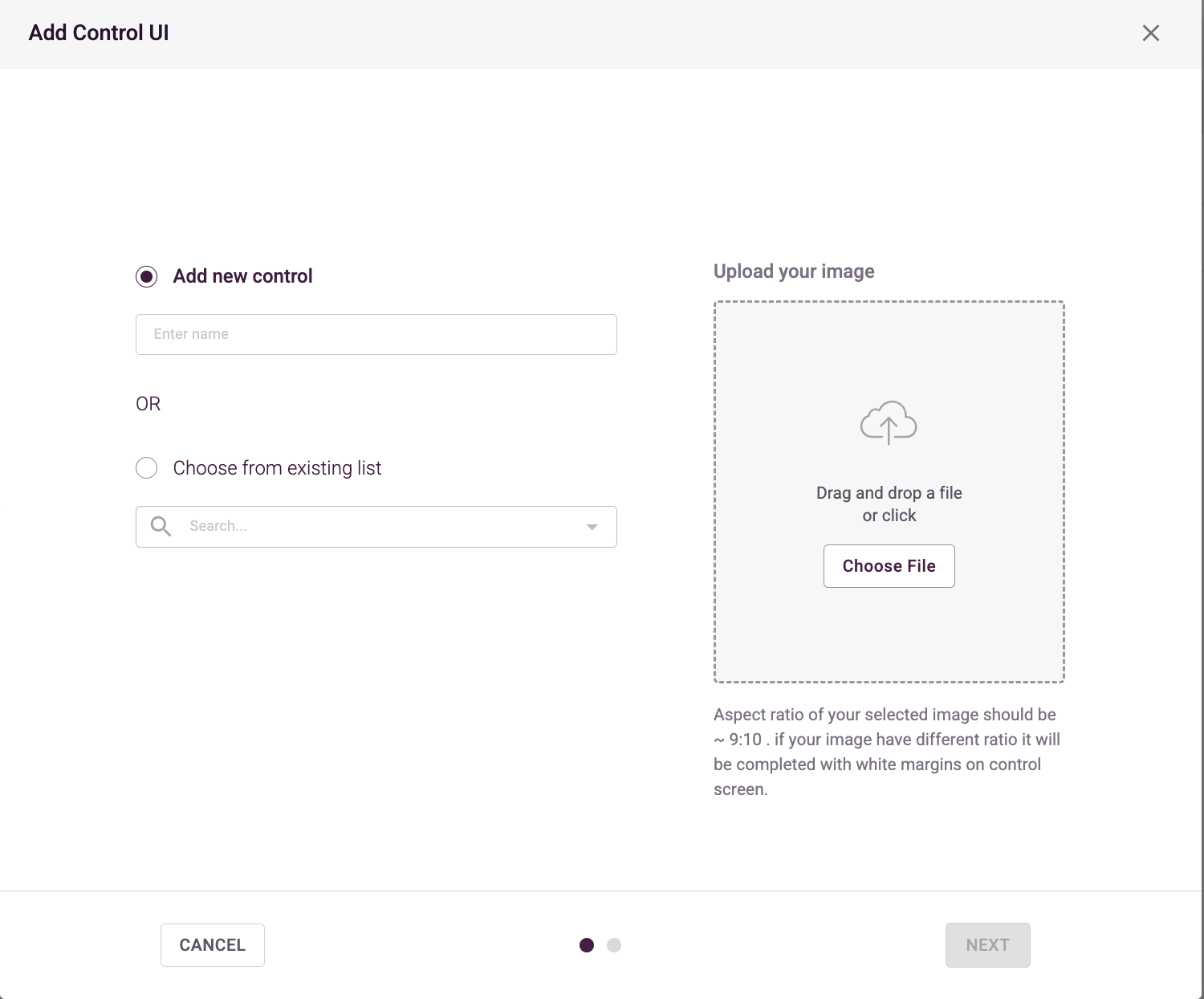

2. Selecciona una imagen de fondo (estática) para la interfaz de control cuando este dispositivo BACnet se muestre en la pestaña de Control de la app.

El tamaño máximo de la imagen es de 2MB. Se recomienda usar una imagen con relación de aspecto 9:10 para asegurar que se vea bien en la página de Control de la aplicación.

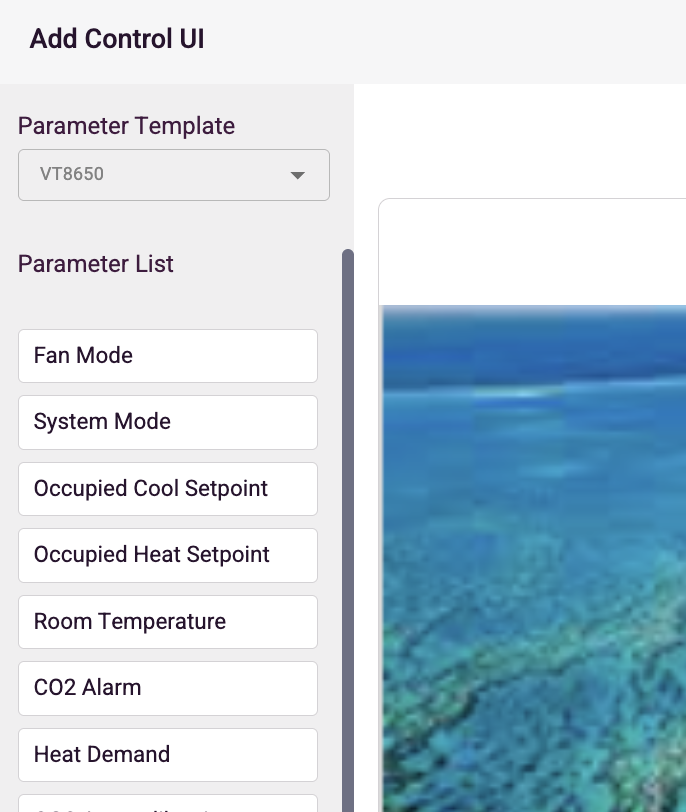

3. Selecciona la plantilla de parámetros que quieres usar para configurar en la plantilla de interfaz de control. La lista incluirá todas las plantillas de objetos que se hayan creado para este sitio.

4. Arrastra y suelta los parámetros desde el lado izquierdo al área de la imagen.
5. Una vez que un parámetro (objeto) está en el área de trabajo, puedes configurar sus ajustes usando el panel derecho de la ventana emergente. Puedes definir el nombre de la etiqueta del parámetro, dónde colocar la etiqueta, el tamaño y color del texto y (dependiendo del tipo de objeto) el tipo de control que se usará en la pantalla.

Los siguientes tipos de control están disponibles:

• Valor textual – solo lectura, muestra el valor real del objeto
• Interruptor
• Botón Encendido/Apagado – para objetos binarios con la posibilidad de activar/desactivar
• Lista – para objetos de valor múltiple. Se abrirá un menú desplegable con todas las opciones para seleccionar
• Flechas arriba/abajo – para valores numéricos donde el usuario puede aumentar o disminuir el valor en pasos.

Nota: la configuración de valores arriba/abajo está directamente relacionada con la configuración del mapeo de objetos. El usuario debe definir correctamente el límite superior e inferior de valor, así como los pasos de cambio de valor (por ejemplo, para el setpoint de una habitación, se puede establecer superior en 75, inferior en 65, pasos de 1°F).

6. Después de completar y guardar la plantilla de interfaz de control, puedes seleccionar esta plantilla y aplicarla a tu dispositivo en la pantalla de Mapeo BACnet. Usa la columna ‘Interfaz de control’ en la línea del dispositivo para desplegar las plantillas disponibles y selecciona la tuya.

Nota: Las plantillas de Mapeo de Objetos y de Interfaz de Control están asociadas al fabricante y modelo BACnet de un dispositivo. Las plantillas creadas para un dispositivo pueden aplicarse a otros dispositivos BACnet que tengan el mismo fabricante y modelo.

7. Conecta el dispositivo BACnet a la App y comienza a monitorear los puntos de datos: haz clic en el menú de 3 puntos en la línea del dispositivo y selecciona Vincular. El estado del dispositivo se pondrá en verde y mostrará “Vinculado a la App”

8. Después de que el dispositivo esté “Vinculado a la App”, todos los objetos se monitorean de forma continua y se envían a la aplicación en la nube.
9. Funciones disponibles para dispositivos BACnet mapeados al usar la aplicación en la nube:
   1. Pestaña de Control – controla y monitorea el dispositivo en tiempo real. Por defecto, todas las unidades BACnet se agrupan en “Todos los dispositivos BACnet”. El usuario puede asignarlas a otros grupos.
   2. Al seleccionar una unidad BACnet en la pestaña de control, se mostrará la plantilla de Interfaz de Control con los valores más recientes leídos del dispositivo BACnet.
   3. Diagnóstico de Unidad – monitorea todos los valores históricos de los objetos y correlaciónalos a lo largo del tiempo. Todos los puntos BACnet mapeados están disponibles para ver tendencias en el gráfico.
   4. Registro de alertas: consulta alertas por desconexión del dispositivo BACnet o por errores en este dispositivo BACnet. Los errores en el objeto BACnet pueden mapearse usando el proceso de mapeo BACnet.
   5. Interlock – crea reglas complejas que incluyan condiciones y acciones sobre los parámetros de los dispositivos BACnet, seleccionando como fuente el dispositivo BACnet y el dispositivo correspondiente en la lista.
10. Para desconectar un dispositivo BACnet de la App, ve a la lista de dispositivos BACnet (pantalla principal de Mapeo BACnet) y en el menú de ‘3 puntos’ haz clic en “Desvincular”. Esto detendrá la recolección de datos para ese dispositivo BACnet.
11. Los dispositivos BACnet que no se detectan en la línea (desconexión de cable, el dispositivo fue desconectado, otra razón) – la fila del dispositivo BACnet se marcará en rojo y se mostrará un símbolo de ‘Desconectado’ junto al nombre del dispositivo.
12. Para eliminar un dispositivo de la lista del sitio – usa la opción ‘Eliminar’ en el menú de ‘3 puntos’

Nota: La opción Desconectar solo está disponible si el dispositivo no está comunicándose en la línea BACnet. De lo contrario, este dispositivo seguirá apareciendo al descubrir la línea usando el botón de Descubrimiento.

5. Conectar medidores de energía Modbus

Para conectar medidores de energía (para PPD u otras necesidades), usa la app de configuración para establecer la línea correspondiente (L1, L2 o L3) en Modbus RTU y luego selecciona el modelo específico de medidor de energía que está conectado en esa línea, la velocidad de transmisión y la polaridad.

La implementación actual solo soporta un tipo de medidor de energía en la misma línea RS485. Puedes conectar varios medidores del mismo tipo, pero asegúrate de que tengan IDs únicos.

El medidor de energía puede usarse como fuente para el cálculo de PPD o verse en la app de control (para monitorear el consumo), diagnóstico de unidad e interlocks. Todas estas funciones requieren suscripción a la app profesional.

6. GPIO

Conecta dispositivos IO al EDGE y usa estas entradas como sensores para activar acciones e interlocks.

El dispositivo EDGE puede conectar 2 dispositivos I/O, cada uno puede ser de los siguientes tipos:

• Entrada Digital (Binaria) (0-5V) – monitorea un sensor con estados 0/1, con opción de configuración para Normalmente Abierto (N.A) o Normalmente Cerrado (N.C).

También están disponibles los siguientes procedimientos de automatización usando estas entradas si se selecciona Acción en la configuración del dispositivo. La lógica se ejecuta en el dispositivo local y no requiere conexión a la nube.

• Acción (Apagar todas las unidades interiores)
• Acción (Encender todas las unidades interiores)

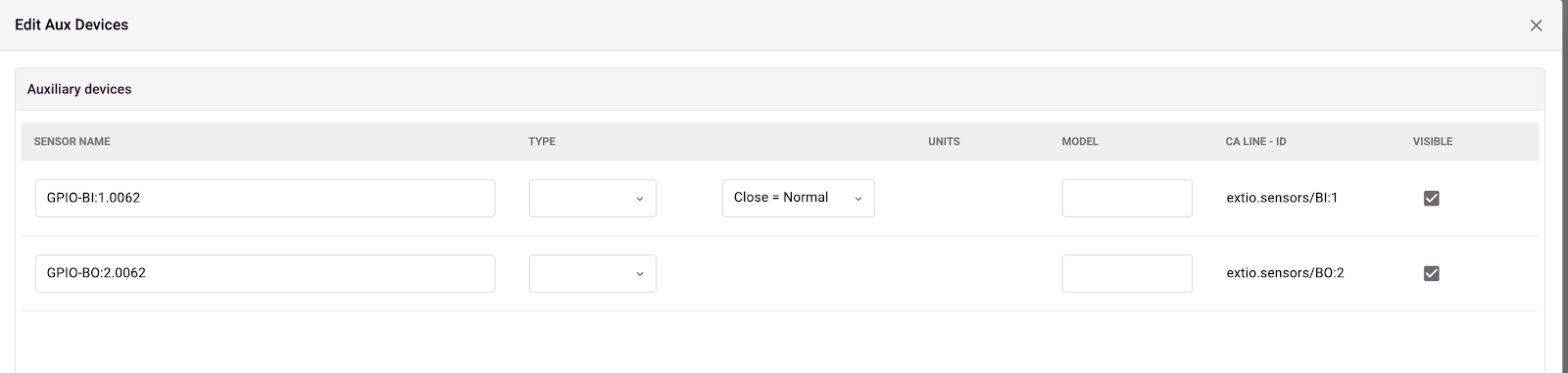

Después de configurar el GPIO, podrás ver los dispositivos como caja de dispositivos auxiliares en la Gestión del Sitio bajo el dispositivo EDGE. Puedes entrar a la caja Aux y verlos como sensores.

Los ‘sensores’ GPIO pueden verse en la pestaña de control (estados abierto/cerrado), diagnóstico de unidad (Fuentes externas), interlocks (Dispositivo de entrada)
