CoolMaster PRM - Manual de referencia para programadores

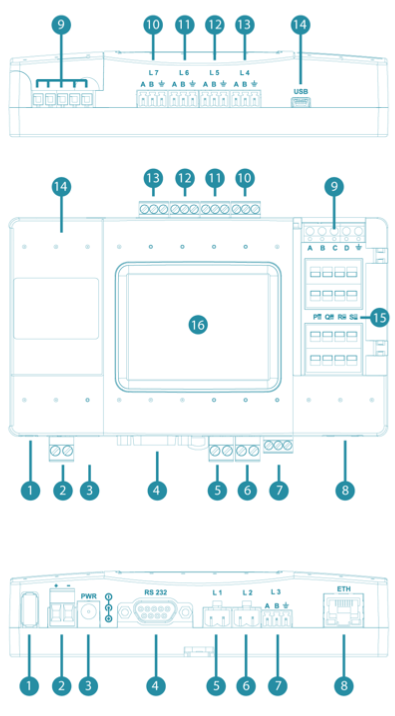

Líneas HVAC

CoolMasterNet admite ocho líneas HVAC etiquetadas como L1 ... L8, diseñadas para conectarse a varios sistemas HVAC. Todas las líneas HVAC pueden usarse al mismo tiempo (excepto L1 con L5 y L2 con L6) y de forma independiente según la configuración de CoolMasterNet. La mayoría de las líneas HVAC pueden soportar varios tipos de HVAC, como se indica en la tabla a continuación, pero solo uno a la vez, según la configuración de la línea específica.



Fabricante de HVAC	Acrónimo	L1	L2	L3	L4	L5	L6	L7	L8
Daikin	DK	v	v
Mitsubishi Electric	ME	v	v
Toshiba	TO	v	v
Panasonic	PN	v	v
Hitachi	HT	v	v
LG	LG			v	v	v	v	v
Mitsubishi Heavy Industries	MH			v	v	v	v	v
Sanyo	SA			v	v	v	v	v
Gree	GR			v	v	v	v	v
Midea	MD			v	v	v	v	v
Kentatsu	KT			v	v	v	v	v
Trane	TR			v	v	v	v	v
Chigo	CG			v	v	v	v	v
Fujitsu	FJ								v
Samsung	SM			v	v	v	v	v
Tadiran Inverter	TI			v	v	v	v	v
Meitav	MT			v	v	v	v	v
Haier	HA	v	v
Blue Star	BSM			v	v	v	v	v
Tica	TICA			v	v	v	v	v





Protocolos de Automatización del Hogar/BMS

CoolMaster es compatible con varios protocolos de Automatización del Hogar/BMS.

Protocolo de Automatización del Hogar/BMS	Acrónimo	Puerto(s) de Línea
KNX	KNX	L3
PlugBus (CoolHub)	CH	L3,L4,L5,L6,L7
HDL buspro 4 hilos	HDL	L3,L4,L5,L6,L7
HDL buspro IP		Ethernet
ModBus RTU CoolGate 4	CG4	L3,L4,L5,L6,L7
ModBus RTU CoolGate 5	CG5	L3,L4,L5,L6,L7
ModBus IP		Ethernet
SDDP		Ethernet
ASCII I/F		RS232, Ethernet
CoolRemote		Ethernet



Puerto RS232

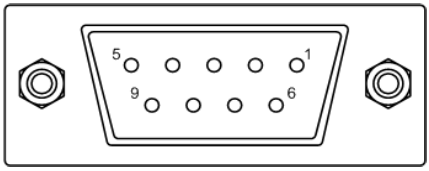

Pin DB9	Nivel de Señal	Descripción
2	±12V	TxD (Datos de CoolMasterNet a DTE)
3	±12V	RxD (Datos de DTE a CoolMasterNet)
5	GND	Tierra
1,4,6,7,8	No conectado



El género y la disposición de pines del cable RS232 suministrado con CoolMasterNet son adecuados para conectarse directamente al puerto RS232 de un PC o mediante un adaptador estándar de RS232 a USB. La longitud máxima del cable RS232 no debe superar los 25 m. Por defecto, la interfaz RS232 está dedicada a ASCII I/F. La configuración predeterminada del puerto RS232 de CoolMasterNet es:

• Velocidad de transmisión 9600
• 8 bits de datos
• Sin control de paridad
• 1 bit de parada
• Sin control de flujo



Ethernet

CoolMasterNet incorpora un puerto Ethernet compatible con IEEE 802.3 de 10/100 Mb/s, soportado mediante conector RJ45.
A continuación se muestran las principales características del puerto.

Parámetro	Valor	Notas
Longitud máxima del cable Ethernet	137 m	Cable de par trenzado CAT5
Velocidad de transmisión	10/100 Mb/s
Protocolos Ethernet soportados	10BASE-T/100BASE-TX
Negociación automática de protocolo	Habilitada	Contra el dispositivo conectado



El conector RJ45 incluye LEDs de indicación de enlace y actividad que muestran los siguientes estados.

Led	Color	Función
Led de enlace	Verde	ENCENDIDO para enlace correcto APAGADO sin enlace
Led de actividad	Naranja	Parpadea por actividad Tx/Rx



El puerto Ethernet es utilizado por varios módulos de protocolo disponibles en CoolMasterNet · ASCII I/F (a través del servidor IP de ASCII I/F)

• Modbus IP
• HDL buspro IP
• SDDP
• CoolRemote

La configuración de red de CoolMasterNet se controla con el comando ifconfig.



Servidor IP ASCII I/F

El servidor IP ASCII I/F, conocido como aserver, es un servidor clásico de sockets TCP/IP en modo línea. aserver tiene las siguientes características por defecto:

Número máximo de conexiones simultáneas	4
Puerto TCP/IP predeterminado	10102
Carácter de prompt >	habilitado



aserver puede configurarse con el comando set.



Modbus IP

Consulte el documento de Guía de Integración Modbus.

Conexión a la nube CoolRemote

CoolMasterNet mantiene constantemente una conexión con el servidor en la nube de CoolRemote una vez que se establece la red TCP/IP con acceso a internet. El estado de la conexión CoolRemote se muestra en la pantalla LCD mediante el icono de nube en la esquina inferior derecha de la pantalla.

Sin icono de nube	Sin red TCP/IP
	Conectado - Inactivo
	Conectado - Comunicando
	Desconectado - con código de error



ModBus RTU

CoolMasterNet puede usarse como un dispositivo esclavo ModBus RTU funcionando de acuerdo con la guía "MODBUS over serial line specification and implementation guide" de Modbus-IDA.ORG. El formato de trama predeterminado para RS485 es

• Velocidad de transmisión 9600, 8 bits de datos
• Sin control de paridad
• 1 bit de parada
• Sin control de flujo



GC4

CG4 está basado en el protocolo ModBus RTU. Su mapa de direcciones es similar al del dispositivo CoolGate, fabricado anteriormente por CoolAutomation (consulte el PRM de CoolGate para más información). El protocolo CG4 puede usarse para compatibilidad retroactiva.



GC

Consulte el documento de Guía de Integración Modbus.



GPIO

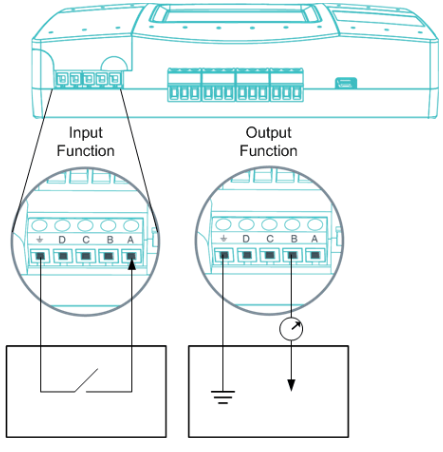

CoolMasterNet soporta cuatro GPIO marcados como A B C D (ver Layout). Los GPIO pueden estar en modo Entrada o Salida dependiendo de su funcionalidad





Parámetro	GPIO A	GPIO B	GPIO C	GPIO D
Voltaje de entrada bajo (V IL)	<1V	<1V	<1V	ADC
Voltaje de entrada alto (V IH)	>2.4V	>2.4V	>2.4V	ADC
Voltaje de salida alto (V OUT HI)	3.3V	3.3V	3.3V	3.3V
Corriente máxima de salida (I OUT)	20mA	20mA	20mA	20mA
Pull Up	5.6K	5.6K	5.6K	N.A.

El control de la funcionalidad GPIO se realiza con el comando gpio.



USB

CoolMasterNet incorpora puertos USB Device y USB Host. El puerto USB Device se utiliza para operaciones de mantenimiento.



Alimentación

CoolMasterNet puede alimentarse de diferentes fuentes de energía:

• Adaptador AC/DC suministrado con CoolMasterNet
• 12-24V DC desde el sistema HVAC u otro equipo
• Puerto USB Device

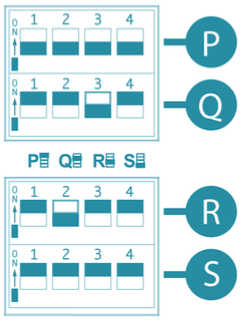

Los interruptores DIP se encuentran detrás de la pequeña tapa de acceso en la parte superior derecha del CoolMasterNet.



Interruptor	Encendido	Apagado
P1, P2	Une L6 y L7 y habilita la auto-detección de polaridad en L7	Separa L6 y L7
P3	L6 habilitado, L2 deshabilitado	L2 habilitado, L6 deshabilitado
P4	Modo de producción	Modo de funcionamiento normal





Interruptores DIP Q, R

Los interruptores DIP Q y R se utilizan para ajustar los parámetros internos de las líneas HVAC L1 y L2 según los requisitos específicos del tipo de sistema HVAC.

Tipo de HVAC	Interruptor DIP Q - Línea HVAC L1
	Q1	Q2	Q3	Q4
DK	ON	OFF	ON	OFF
ME	OFF	OFF	OFF	OFF
TO	OFF	ON	OFF	ON
SA	OFF	ON	OFF	ON
PN	OFF	ON	OFF	ON
HT	OFF	ON	OFF	ON
HA (P,Q)	OFF	ON	OFF	ON



Tipo de HVAC	Interruptor DIP R - Línea HVAC L2
	Q1	Q2	Q3	Q4
DK	ON	OFF	ON	OFF
ME	OFF	OFF	OFF	OFF
TO	OFF	ON	OFF	ON
SA	OFF	ON	OFF	ON
PN	OFF	ON	OFF	ON
HT	OFF	ON	OFF	ON
HA (P,Q)	OFF	ON	OFF	ON





Interruptor DIP S



Interruptor	Encendido	Apagado
S1, S2	Habilita la salida de DC en la línea HVAC L1	Deshabilita la salida de DC en la línea HVAC L1
S3, S4	Habilita la salida de DC en la línea HVAC L2	Deshabilita la salida de DC en la línea HVAC L2





CoolMasterNet ofrece un protocolo de interfaz ASCII sencillo y completo, basado en cadenas de texto (ASCII) que representan comandos y respuestas verbales. La interfaz ASCII implementada en CoolMasterNet es totalmente compatible con versiones anteriores de los productos de CoolAutomation, pero incluye varias extensiones y mejoras importantes, principalmente orientadas a soportar funcionalidades adicionales de CoolMasterNet. La interfaz ASCII puede utilizarse a través de la interfaz RS232 (ver Puerto RS232) o mediante el servidor TCP/IP.



Definiciones Generales del Protocolo



Mensajería

La comunicación entre DTE y CooLinkNet mediante la interfaz ASCII se basa en cadenas de texto (ASCII). A continuación se muestra un ejemplo de comunicación:



>ls L2	<- Comando	DTE a CooLinkNet
L2.102 OFF 20C 27C Auto Cool OK - 0 L2.103 OFF 20C 24C Low Auto OK - 0	<- Respuesta	CooLinkNet a DTE
OK	<- Código de salida
>	<- Indicador



La cadena de comando enviada a CooLinkNet debe terminar con la secuencia <CR> (retorno de carro 0x0D) <LF> (salto de línea 0x0A) o con un solo carácter <CR>. Las cadenas provenientes de CooLinkNet (excepto el carácter de indicador) siempre terminan con <CR><LF>. Los comandos distinguen entre mayúsculas y minúsculas y no deben contener espacios al principio ni al final. El único separador entre el nombre del comando y sus parámetros es el espacio (carácter 0x20). El parámetro de configuración de eco (ver comando set) define si los caracteres enviados a CooLinkNet por la interfaz RS232 se devuelven o no. Si el eco no es cero, los caracteres se devuelven. En el caso de la interfaz RS232, el carácter de indicador '>' siempre es enviado por CooLinkNet. En el caso del servidor ASCII, el envío del indicador es configurable.



Códigos de Salida



Numérico	Verbal	Descripción
0	OK	Comando ejecutado correctamente
1	Sin UID	UID no encontrado
2	UID Estricto No	El UID debe ser exacto
3	Formato Incorrecto	El formato del comando es incorrecto
4	Fallido	La ejecución del comando falló
5	Línea Sin Usar	La línea no está en uso
6	Comando Desconocido	El comando es desconocido
7	Línea HVAC Incorrecta	El número de línea es incorrecto
8	Función Incorrecta	Función incorrecta
9	Tipo de Línea Incorrecto	Definición de tipo de línea incorrecta
10	Parámetro Incorrecto	El parámetro del comando es incorrecto
11	OK, ¡Reinicio Requerido!	La ejecución del comando será efectiva después de reiniciar
12	GPIO Incorrecto	GPIO incorrecto
13	SDDP Desactivado	El módulo SDDP está desactivado, actívalo para continuar
14	Dirección Virtual en Uso	La dirección virtual ya está en uso
15	Propiedad Incorrecta	Propiedad incorrecta
16	Número de Líneas Excedido	No se pueden definir más tipos de línea
17	¡Advertencia! Estado del DIP Switch Incorrecto	El estado del DIP switch es incorrecto para el tipo de línea definido
18	SDDP No Inicializado	SDDP está activado, pero el enlace Ethernet sigue caído
80	Error ModBus: 80	No hay respuesta del destinatario
81	Error ModBus: 81	Tiempo de espera muy largo entre bytes en el mensaje recibido
82	Error ModBus: 82	Tiempo de espera muy corto entre bytes en el mensaje recibido
83	Error ModBus: 83	Mensaje recibido con tiempo de espera interno
84	Error ModBus: 84	El mensaje recibido es demasiado grande
85	Error ModBus: 85	Error de CRC en el mensaje recibido
86	Error ModBus: 86	Excepción ModBus en la respuesta
100	Colisión	Colisión en el comando enviado en la línea HVAC
101	Función No Soportada	Comando o parámetro del comando no soportado para esta línea HVAC
102	Tipo de Unidad Interior Incorrecto	La unidad interior seleccionada no soporta este comando o su parámetro
103	Sin ACK de Interior	La unidad interior no reconoció el comando enviado
104	Timeout al Recibir	No hay respuesta de la unidad interior
105	Error CS en Mensaje Recibido	Error de suma de comprobación en el mensaje recibido
106	Inicialización de Línea en Proceso...	No se puede mostrar el estado de las líneas debido al proceso de inicialización
107	Error de Línea	Algún error en la línea HVAC
108	Alimentación Desactivada	La unidad interior no puede recibir la temperatura ambiente medida debido a la posición de su interruptor
150	HDL No Inicializado	La línea HDL no fue definida o el cable ethernet está desconectado
151	Desbordamiento de BD HDL	La base de datos HDL está llena, no se puede agregar nueva configuración
152	HDL Eth Desactivado	HDL sobre ethernet desactivado
200	UID No Encontrado	La unidad interior especificada no se encuentra en la base de datos
201	UID Estricto No Encontrado	La unidad interior especificada por UID estricto no se encuentra en la base de datos
202	Unidad Interior Eliminada	Unidad interior eliminada de la base de datos
203	Desbordamiento de BD	La base de datos de Unidades Interiores está llena, no se puede agregar una nueva
204	Desbordamiento de BD de Grupo	La base de datos de Grupos está llena, no se puede agregar un nuevo grupo
205	Desbordamiento de BD de AV	La base de datos de direcciones virtuales está llena, no se puede asociar la Unidad Interior con una nueva dirección virtual
206	Desbordamiento de FDB5	La base de datos de Propiedades está llena, no se puede agregar una nueva propiedad
250	Desbordamiento de BD de Enlaces	La base de datos de Enlaces está llena, no se puede vincular un nuevo dispositivo CoolPlug con la Unidad Interior
251	Sin línea CooLinkHub	Línea CoolHub no definida, defínala para continuar
252	Fallo en Visibilidad Automática	Durante la creación del enlace ocurrió un error al agregar las propiedades de visibilidad
253	El enlace ya existe	El dispositivo CoolPlug ya está vinculado, elimine el enlace anterior antes de crear uno nuevo
307	Desbordamiento de BD KNX	La base de datos KNX está llena, no se puede agregar un nuevo grupo
309	KNX No Conectado	Sin conexión con el chip KNX
310	Línea KNX No Iniciada	Línea KNX no definida



UID

El UID se utiliza para identificar una Unidad Interior o un conjunto de Unidades Interiores. El UID tiene el siguiente formato

Número de línea	Punto	Número de unidad interior
Ln	.	X	YY



• Línea es el número de línea HVAC de CoolMasterNet, como L1, L2,... L* significa "cualquier línea". Para mantener compatibilidad con dispositivos CoolMaster o CooLink, el número de línea puede omitirse del UID.
• El punto es un separador entre el número de línea y el número de unidad interior. Si se omite el número de línea o tiene la forma L*, el punto también debe omitirse.
• El número de unidad interior es el número de la Unidad Interior en el sistema HVAC. El número de unidad interior puede ser '*' que significa "cualquiera".

Ejemplos:

L1.102 -> Unidad Interior 102 en la línea L1

L2.003 -> Unidad Interior 003 en la línea L2

L*100 -> Conjunto de Unidades Interiores 100 en todas las líneas

L301** -> Conjunto de Unidades Interiores 1xx en la línea L3 (L3.100, L3.101,...)

L4 -> Todas las Unidades Interiores en la línea L4

L* -> Todas las Unidades Interiores en todas las líneas

203 -> Similar a L*203 (solo por compatibilidad con versiones anteriores)





UID_STRICT

En algunos casos solo se debe hacer referencia a una Unidad Interior específica mediante el UID. En este caso es obligatorio usar UID_STRICT en el formato Ln.XYY, donde no se permite el uso de '*'.



Sistemas HVAC con números de unidad interior de 4 dígitos

Para sistemas HVAC con números de unidad interior de 4 dígitos: N1N2 - N3N4, los dos primeros dígitos N1 N2 en el rango 00-15 se codificarán en la parte X del UID según la siguiente tabla. Los dos últimos dígitos N3 N4 serán iguales a la parte YY del UID.



N1N2 - N3N4	X YY	Ejemplo para la línea L1
		Número de unidad interior	UID
00 - N3N4	0 N3N4	00-12	L1.012
01 - N3N4	1 N3N4	01-12	L1.112
02 - N3N4	2 N3N4	02-12	L1.212
03 - N3N4	3 N3N4	03-12	L1.312
04 - N3N4	4 N3N4	04-12	L1.412
05 - N3N4	5 N3N4	05-12	L1.512
06 - N3N4	6 N3N4	06-12	L1.612
07 - N3N4	7 N3N4	07-12	L1.712
08 - N3N4	8 N3N4	08-12	L1.812
09 - N3N4	9 N3N4	09-12	L1.912
10 - N3N4	A N3N4	10-12	L1.A12
11 - N3N4	B N3N4	11-12	L1.B12
12 - N3N4	C N3N4	12-12	L1.C12
13 - N3N4	D N3N4	13-12	L1.D12
14 - N3N4	E N3N4	14-12	L1.E12
15 - N3N4	F N3N4	15-12	L1.F12



Además de las reglas generales de codificación de UID descritas arriba, existen reglas especiales aplicables para sistemas HVAC específicos.



Codificación de UID para sistema HVAC Hitachi (HT)

Número de unidad interior HT		UID para la línea L1
RD	ADDR
00	00 - 63	L1.000 - L1.063
01	00 - 63	L1.000 - L1.163
02	00 - 63	L1.000 - L1.263
03	00 - 63	L1.000 - L1.363
04	00 - 63	L1.000 - L1.463
05	00 - 63	L1.000 - L1.563
06	00 - 63	L1.000 - L1.663
07	00 - 63	L1.000 - L1.763
08	00 - 63	L1.000 - L1.863
09	00 - 63	L1.000 - L1.963
10	00 - 63	L1.000 - L1.A63
11	00 - 63	L1.000 - L1.B63
12	00 - 63	L1.000 - L1.C63
13	00 - 63	L1.000 - L1.D63
14	00 - 63	L1.000 - L1.E63
15	00 - 63	L1.000 - L1.F63
16	00 - 35	L1.000 - L1.199
17	00 - 35	L1.000 - L1.299
18	00 - 35	L1.000 - L1.399
19	00 - 35	L1.000 - L1.499
20	00 - 35	L1.000 - L1.599
21	00 - 35	L1.000 - L1.699
22	00 - 35	L1.000 - L1.799
23	00 - 35	L1.000 - L1.899
24	00 - 35	L1.000 - L1.999
25	00 - 35	L1.000 - L1.A99
26	00 - 35	L1.000 - L1.B99
27	00 - 35	L1.000 - L1.C99
28	00 - 35	L1.000 - L1.C99
29	00 - 35	L1.000 - L1.D99
30	00 - 35	L1.000 - L1.E99
31	00 - 35	L1.000 - L1.F99





Comandos de configuración

La sinopsis y descripción de los comandos listados a continuación utilizan la siguiente notación:

• Los parámetros o grupos de parámetros entre corchetes angulares " < > " son obligatorios.
• Los parámetros o grupos de parámetros entre corchetes cuadrados " [ ] " son opcionales y pueden omitirse.
• Las llaves ( ) se usan para denotar un grupo dentro de llaves.
• El carácter " | " entre parámetros dentro de corchetes significa O.



Comando	Descripción
set	Consulta o cambia la(s) configuración(es) de CoolMaster
Line	Consulta o cambia el estado y configuración de la(s) línea(s) HVAC.
ifconfig	Consulta o configura los ajustes de red Ethernet
boot	Arranque de CoolMaster
props	Consulta o cambia la base de datos interna de propiedades de Unidades Interiores de CoolMasterNet
link	Controla la operación del enlace en CoolMaster
simul	Simula <CNT> Unidades Interiores en la Línea HVAC <Ln>.
gpio	Consulta o configura la funcionalidad GPIO.
info	Consulta la posición de los dip switches de CollMasterNet y la salida DC en las líneas L1 y L2.
modbus	Consulta o cambia las configuraciones ModBus de CoolMasterNet.
ad	Envía un comando ASCII I/F al dispositivo CMNET-GR-GMV5 conectado a la línea GMV5.
plug	Envía un comando ASCII I/F al dispositivo CoolPlug conectado a la línea CH
knx	Consulta o cambia el estado y configuración de KNX
hdl	Consulta o cambia el estado y configuración de HDL
sddp	Configura el módulo Control4® Simple Device Discovery Protocol (SDDP).



set

Sinopsis

set [<SETTING> <VLAUE>]

set defaults

DESCRIPCIÓN:

Consulta o cambia la(s) configuración(es) de CoolMasterNet. Sin parámetros, el comando set mostrará todos los ajustes soportados y sus valores. Para cambiar una configuración, usa el formato con <SETTING> y <VALUE>.

Algunas configuraciones son de solo lectura (RO) y no pueden modificarse. set defaults cargará los valores predeterminados en todos los ajustes.

set defaults cargará los valores predeterminados en todos los ajustes



<Configuración>	Modo	Se muestra como	Valor *	Descripción
S/N	RO	S/N		Número de serie de CoolMaster
version	RO	version	X.Y.Z	Versión del firmware de CoolMaster
app	R/W	application	cadena	Aplicación de CoolMaster
baud	R/W	baud	1200...115200	Velocidad de baudios de la interfaz RS232.Por defecto: 9600
echo	R/W	echo	0 o 1	Control de eco de la interfaz RS232. 0 - desactivado, 1 - activado
verbos	R/W	verbos	0 o 1	Formato del código de salida. 0 - numérico, 1 - detallado
aserver port	R/W	aserver port	entero	Puerto TCP de aserver. Por defecto: 10102
aserver prompt	R/W	aserver prompt	0 o 1	Control del prompt de aserver
deg	R/W	deg C/F	C/c o F/f	Escala de temperatura Celsius o Fahrenheit
melody	R/W	melody	cadena	Melodía de encendido. El valor se muestra como el nombre de la melodía, para cambiarla se debe ingresar su número. set melody mostrará las melodías soportadas y sus números.
filter visi	R/W	Filter	visi 0 o visi 1 o visi -	visi - Visibilidad de las Unidades Interiores respecto al comando props. [-] - la visibilidad de props solo aplica a la pantalla LCD. [1] - la visibilidad de props aplica a la pantalla LCD y a los comandos de estado/control. [0] - la lógica de visibilidad de props se invierte y aplica a la pantalla LCD y a los comandos de estado/control
HVAC lines	RO	HVAc Lines	0....8	Número permitido de líneas HVAC. Puede cambiarse con una cadena de activación codificada.

* - Los valores en negrita son los predeterminados.



Ejemplos:



Desactivar eco:
>set echo 0
OK

Cambiar el puerto TCP de aserver:
>set aserver port 12345
OK

Cargar valores predeterminados:
>set defaults
OK

Aplicar visibilidad de props a los comandos de estado/control:
>set filter visi 1
OK, ¡Reinicio requerido!

Configurar la interfaz RS232 a 19200, 8 bits de datos, paridad par, 1 bit de parada:
>set baud 19200 8E1
OK

Configurar la escala de temperatura a Fahrenheit:
>set deg f
OK

Configurar la melodía de encendido a 3:
>set melody 3
OK

---



line

Sinopsis

line

line <PROPERTY> <Ln> <VLAUE>

DESCRIPCIÓN:

Consulta o cambia el estado y configuración de la(s) línea(s) HVAC. En el formato sin parámetros, el comando line proporcionará información sobre el estado actual de las líneas. El segundo formato se utiliza para cambiar propiedades que permiten escritura.



<Propiedad>	Modo	Valor	Descripción	Notas
master	R/W	0 o 1	CoolMasterNet actúa como dispositivo Maestro	Solo DK, LG, SA, TO, PN
simul	R/W	entero	Simula el número indicado de Unidades Interiores. Para desactivar la simulación usa "0". La simulación es persistente (no se desactiva tras reiniciar el equipo). Por defecto, el modelo de simulación es: con fallos, sin unidades de ventilación, sin unidades de entrada/salida. Para activar/desactivar condiciones especiales usa los siguientes flags: +/-flr, +/-vam, +/-io (ver ejemplo)	Unidades de Entrada/Salida solo para ME Unidades de ventilación solo para DK, ME, LG
myid	R/W	cadena	Dirección propia de CoolMasterNet en la línea HVAC indicada. Para la línea ModBus RTU, myID es la "Dirección del Dispositivo Esclavo"
baud	R/W		Configura los parámetros UART para la línea indicada. El formato del valor es: <BAUD> <8|9><N|E|O><1|2> Por ejemplo: 9600 8N1	Donde aplique
tx	RO	contador entero	Mensajes transmitidos	Se muestra como Último/Total Último significa desde la impresión anterior
rx	RO		Mensajes recibidos
to	RO		Errores de tiempo de espera
cs	RO		Errores de checksum
col	RO		Errores de colisión
NAK	RO		Errores NAK
haux	R/W	heat o haux	El modo Heat se trata como modo Haux. Esto es solo para situaciones en las que el controlador de domótica no tiene soporte para Haux pero necesita activar el modo Haux en los ThermoPad(s) conectados a la línea CH.	Solo para línea CoolHub (CH)
type	R/W	cadena	Define el tipo de línea por acrónimo. El número de líneas HVAC no puede exceder el valor de líneas HVAC en el comando set. Las líneas de domótica/BMS no cuentan como líneas HVAC. Para liberar una línea usa Unused en vez del acrónimo.	Consulta la lista completa de líneas HVAC y de domótica/BMS soportadas
scan	R/W	0 o 1	Detecta automáticamente las Unidades Interiores	Solo ME, HT, SA, TO, PN
DCOUT	R/W	- o +	Controla la salida DC en L1, L2	Solo DK, ME
slink	R/W	O/o o N/n	Configura el modo Mitsubishi Heavy SuperLink: O - antiguo, N - nuevo solo MH Configura el tipo de modelo Samsung: O-DVM, N-DVM-S	Solo SM
[A|B] o [B|A]	RO		Polaridad actual	Solo línea L7



Ejemplos:



Información sobre el estado actual de las líneas:
>line
L1: SA U00/G02 myID:E5
  Tx:732/732 Rx:47227/47227 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: DK Master U00/G07 myID:0B
  Tx:4579/4579 Rx:50633/50633 TO:3/3 CS:0/0 Col:10/10 NAK:0/0
L3: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L4: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L5: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L6: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L7: MH SLink:N U00/G02 myID:C900 [A|B]
  Tx:20072/20072 Rx:26989/26989 TO:25/25 CS:0/0 Col:1/1 NAK:0/0
OK

Cambiar el modo a esclavo en L4:
>line master L4 0
OK, ¡Reinicio requerido!

Configurar la tasa de baudios de la Línea L3 a 19200, 8 bits de datos, paridad par, 1 bit de parada:
>line baud L3 8E1
OK, ¡Reinicio requerido!

Simular 5 Unidades en la línea L2 sin fallos, sin unidades de ventilación y con unidades de entrada/salida:
>line simul L2 5 -flr-vam+io
OK, ¡Reinicio requerido!

El modo Heat se tratará como haux para los ThermoPads conectados a la línea CH:
>line haux L3 heat
OK, ¡Reinicio requerido!

Dejar la Línea L2 como no utilizada:
>line type L2 Unused
OK, ¡Reinicio requerido!

Configurar la Línea L2 para trabajar con el tipo HVAC TO:
>line type L2 TO
OK, ¡Reinicio requerido!

HDL Bus Pro en la Línea L3:
>line type L3 HDL
OK, ¡Reinicio requerido!

---

ifconfig

Síntesis

ifconfig

ifconfig <PROPIEDAD> <VALOR>

ifconfig enable | disable

DESCRIPCIÓN:

Consulta o configura los ajustes de red Ethernet. Sin parámetros, el comando ifconfig mostrará la configuración actual. Para cambiar la configuración, usa el formato con <PROPIEDAD> y <VALOR>. El parámetro IP puede establecerse en DHCP (cliente DHCP) o en una dirección IP fija. En caso de DHCP, los valores de Netmask y Gateway los proporciona el servidor DHCP. Por defecto, CoolMasterNet está configurado como cliente DHCP. El módulo Ethernet de CoolMasterNet puede habilitarse o deshabilitarse con el comando correspondiente.



<Propiedad>	Modo	Valor	Descripción
MAC	RO	cadena	Dirección MAC (Media Access Control) de CoolMasterNet
Link	RO	Up o Down	Indica si el enlace ethernet está activo
IP	R/W	cadena	Establece una dirección IP fija (estática) o configúrala en DHCP
Netmask	R/W	cadena	Establece la máscara de red si la IP es estática
Gateway	R/W	cadena	Establece la dirección de Gateway si la IP es estática
DNS1	R/W	cadena	Establece la dirección DNS preferida
DNS2	R/W	cadena	Establece la dirección DNS alternativa



Ejemplos:



Información sobre el estado actual de la red:
>ifconfig
MAC : 28:3B:96:00:02:0F
Link : Up
IP : 192.168.16.108 (DHCP)
Netmask: 255.255.255.0
Gateway: 192.168.16.254
DNS1 : 8.8.8.8
DNS2 : 8.8.4.4
OK

Configurar IP fija:
>ifconfig IP 192.182.1.102
OK, ¡Reinicio requerido!

Configurar dirección Gateway:
>ifconfig Gateway 192.168.1.1
OK, ¡Reinicio requerido!

Configurar Netmask:
>ifconfig Netmask 255.255.255.0
OK, ¡Reinicio requerido!

Configurar operación como cliente DHCP
>ifconfig IP DHCP
OK, ¡Reinicio requerido!

Deshabilitar ethernet:
>ifconfig disable
OK, ¡Reinicio requerido!

Cambiar dirección DNS:
>ifconfig DNS1 208.67.222.222
OK, ¡Reinicio requerido!



---



boot

Síntesis

boot

boot [n]

DESCRIPCIÓN:

Reinicia CoolMaster

<N> omitido  - entra en modo boot

<N>=2 reinicia CoolMaster



---



props

Síntesis

props

props <UID_STRICT> <PROPERTY> <VAL>

PROPS DELALL

DESCRIPCIÓN:

Consulta o modifica la base de datos interna de propiedades de Unidades Interiores en CoolMasterNet. Los cambios realizados en la base de datos no afectan las capacidades físicas de las unidades interiores relacionadas.
En el formato sin parámetros, el comando props mostrará todas las propiedades almacenadas en una vista de tabla.



<Propiedad>	Modo	Valor	Descripción	Notas
name	R/W	string	El nombre alternativo de la Unidad Interior que se mostrará en la pantalla LCD de CoolMasterNet. Por defecto, esta propiedad no está definida y se muestra el UID.
visi (visible)	R/W	0 o 1	Define la visibilidad de la Unidad Interior en la pantalla LCD. 0 - invisible, 1 - visible. También depende del filtro configurado.	Efectivo tras reiniciar
fspeed	R/W	<+|->v, l, m, h, t, a	Define las velocidades de ventilador disponibles para la Unidad Interior a través de la pantalla táctil LCD y comandos hacia/desde el bus KNX. + permitir, - prohibir, v - muy baja/silenciosa, l - baja, m - media, h - alta, t - máxima, a - auto.	varias propiedades pueden combinarse en un solo comando (ver ejemplos abajo)
mode	R/W	<+|->c, d, f, h, hx, hh, a	Define los modos de funcionamiento de la Unidad Interior disponibles mediante comandos de control hacia/desde el bus KNX.	c - frío, d - deshumidificar, f - ventilador, h - calor, hx - haux, hh - calor & haux, a - auto
elock	R/W	<+|->o, m, t, c, h	Bloqueo forzado para impedir cambios externos. CoolMasterNet revertirá cualquier cambio proveniente de fuentes externas. Los bloqueos disponibles son: o-ENCENDIDO/APAGADO, m- modo de operación, t-setpoint, c-modo frío forzado, h-modo calor forzado	varios bloqueos pueden combinarse en un solo comando.





Ejemplos:



Agregar la propiedad name a la Unidad Interior 204 en la línea L6:
>props L6.204 name Kitchen
OK

Hacer invisible en la LCD la Unidad Interior 102 en la línea L1:
>props L1.102 visi 0
OK, ¡Reinicio requerido!

Prohibir las velocidades de ventilador media y auto a la Unidad Interior 107 en la línea L2:
>props L2.107 fspeed -m-a
OK

Permitir solo los modos frío, ventilador y haux a la Unidad Interior 101 en la línea L1:
>props L1.101 mode +c+f+hx-h-d-hh-a
OK

Impedir cambios externos de estado ENCENDIDO/APAGADO y setpoint a la unidad 101 en la línea L1:
>props L1.101 elock +o+t
OK

Listar todas las propiedades almacenadas:
>props
UID   |  Name  | Visi  | Modes  | Fspeeds |
------- ---------------- ------ ----------------- -------------
L6.204|Kitchen |   1   | cdfh a |  lmh a  |
L1.102|   -    |   0   | cdfh a |  lmh a  |
L2.107|   -    |   1   | cdfh a |  l h    |
L1.101|   -    |   1   | c f hx |  lmh a  |
OK



---



link

Síntesis

link -L

link ram -R

link <UID1_STRICT><=|~><UID2_STRICT>





DESCRIPCIÓN:

Controla la operación de enlaces en CoolMasterNet. Enlazar un ThermoPad en la línea CoolHub con una Unidad Interior le dará al ThermoPad control total sobre la unidad.

• En el formato sin parámetros, link mostrará los enlaces existentes
• link delall - elimina todos los enlaces
• link -L - elimina el enlace número L (los números de enlace se muestran en la lista de enlaces existentes)
• link ram R - crea una base de datos de enlaces para R grupos. La operación será efectiva tras reiniciar. Utiliza esta operación solo si la base de datos de enlaces predeterminada es demasiado pequeña.
• link <UID1_STRICT><=|~><UID2_STRICT> - crea un nuevo enlace, donde UID1 es el ThermoPad en la línea CoolHub y UID2 es la Unidad Interior. El comando genera una propiedad invisible para uno de los UID. <=|~> define el tipo de enlace: = enlace regular, el ThermoPad se volverá invisible; ~ enlace con uso de modo haux, la Unidad Interior se volverá invisible. El enlace regular permite controlar la Unidad Interior a través de UID2, mientras que el enlace haux lo hace a través de UID1.

Ejemplos:



Listar enlaces existentes:
>plink L3.082=L1.101
L000: L3.081 <--> L7.096
L001: L3.083 <--> L1.100
OK

Eliminar el enlace número 0:
>link -0
OK, ¡Reinicio requerido!

Enlazar ThermoPad 082 en la línea L3 con la Unidad Interior 101 en la línea L1 (enlace regular):
>link L3.082=L1.101
OK, ¡Reinicio requerido!

Enlazar ThermoPad 080 en la línea L3 con la Unidad Interior 100 en la línea L1 (enlace haux):
>link L3.080~L1.100
OK,¡Reinicio requerido!

Eliminar todos los enlaces:
>link delall
OK

Crear base de datos de enlaces para 60 enlaces:
>link ram 60
OK, ¡Reinicio requerido!



---



simul

Síntesis

simul <Ln> <CNT>

DESCRIPCIÓN:

Simula <CNT> Unidades Interiores en la línea HVAC <Ln>. Si se omite <Ln>, se tomará la primera línea HVAC que no esté "Sin usar". La simulación no es persistente y se terminará al reiniciar CoolMasterNet.

Ejemplos:



Simular 5 Unidades Interiores en la línea HVAC L2:
>simul L2 5
OK



---



gpio

Síntesis

gpio
gpio func <A|B|C|D> <GPIO_FUNCTION>
gpio norm <A|B|C|D> <c|C|o|O>

DESCRIPCIÓN:

Consulta o configura la funcionalidad de los GPIO. Las configuraciones de GPIO son persistentes (se mantienen tras un reinicio de energía) y solo tienen efecto después de reiniciar.

• Sin parámetros, el comando gpio proporciona información sobre la configuración actual de los GPIO en el siguiente formato:

>gpio
  A: TODO APAGADO (HI), N.O.
  B: TODO ENCENDIDO (LO), N.C.
  C: Sin usar (HI)
  D: Sin usar (HI)
OK

Campo	Valor	Descripción
Nombre GPIO	A, B, C, D
Función GPIO	Sin usar	El GPIO no tiene funcionalidad y permanece en estado de entrada HiZ
	TODO APAGADO entrada	Apaga todas las Unidades Interiores al pasar de estado Normal a Activo
	TODO ENCENDIDO entrada	Enciende todas las Unidades Interiores al pasar de estado Normal a Activo
	OOS salida	Estado Encendido/Apagado. El GPIO está en estado Normal si todas las Unidades Interiores están APAGADAS. El GPIO está en estado Activo si al menos una Unidad Interior está ENCENDIDA
	TODO INH entrada	Apaga todas las Unidades Interiores al pasar de estado Normal a Activo. Mantiene las Unidades Interiores APAGADAS mientras el GPIO está en estado Activo. Al volver de Activo a Normal, enciende las Unidades Interiores que estaban encendidas antes
	FLRS salida	Estado de fallo. El GPIO está en estado Normal si todas las Unidades Interiores no tienen fallo. El GPIO está en estado Activo si al menos una Unidad Interior tiene un fallo
Nivel de señal GPIO actual	(HI)	El nivel de señal en el GPIO es HI
	(LO)	El nivel de señal en el GPIO es LO
Nivel de señal en estado normal	N.O	El estado normal del GPIO es "Normalmente Abierto" (HI)
	N.C	El estado normal del GPIO es "Normalmente Cerrado" (LO)

• gpio func <A|B|C|D> <GPIO_FUNCTION>Configura la función del GPIO. Las funciones soportadas están listadas en la tabla anterior.
• gpio norm <A|B|C|D> <c|C|o|O> Configura el estado normal del GPIO.



Ejemplos:



Desactivar la funcionalidad del GPIO A:
>gpio func A Sin usar
OK, ¡Reinicio requerido!

Establecer la función GPIO C en "TODO APAGADO":
>gpio func c ALL OFF
OK, ¡Reinicio requerido!

Establecer el estado normal de GPIO A en N.C.:
>gpio norm A C
OK



---



info

Sinopsis

info



DESCRIPCIÓN:

Consulta la posición de los interruptores DIP de CollMaster y la salida de DC en las líneas L1 y L2.



>info
 DIP P: | X |OFF| X | X |
 DIP Q: |ON | X |ON | X |
 DIP R: | X | X | X | X |
 DIP S: | X |ON |ON |ON |
 L1 DC- OFF 0V
 L2 DC+ ON 16V
OK

Campo		Descripción
Interruptor DIP	ON	Interruptor DIP encendido
	OFF	Interruptor DIP apagado
	X	No se puede leer el interruptor DIP
Línea DC	+	Se dio el comando de habilitar DCOUT a CoolMasterNet
	-	Se dio el comando de deshabilitar DCOUT o no se dio ningún comando a CoolMasterNet
	0v	No se detecta voltaje en la línea
	16v	Se detectan 16 voltios en la línea (propio o externo)
	ON	CoolMasterNet habilitó la salida DC en la línea	Al reiniciar, CoolMasterNet habilitará la salida DC solo si se dio el comando de habilitar DCOUT y el interruptor DIP S está en la posición correcta, de lo contrario deshabilitará la salida DC
	OFF	CoolMasterNet deshabilitó la salida DC en la línea



---



modbus

Sinopsis

modbus [<SETTING> <VALUE>]

DESCRIPCIÓN:

Consulta o modifica la base de datos interna de CoolMasterNet sobre las propiedades de las Unidades Interiores. Los cambios realizados en la base de datos no afectan las capacidades físicas de las unidades interiores relacionadas.
En el formato sin parámetros, el comando props mostrará todas las propiedades almacenadas en una tabla.



<SETTING>	Modo	Impreso como	Valor	Descripción
IP	R/W	ModBus IP	habilitar o deshabilitar	Habilitar/deshabilitar el servidor ModBus IP
server port	R/W	Server Port	entero	Cambiar el puerto del servidor Modbus IP
ignore	R/W	CG4 ignore*	r	La configuración es conmutativa, el primer comando la habilita, el segundo la deshabilita (ver ejemplo)
cg4	RO			Lista las direcciones ModBus de CoolGate 4 de las Unidades Interiores existentes (visibles con el comando ls)





Ejemplos:



Listar la configuración actual de ModBus:
>modbus
ModBus IP : deshabilitado
server port : 502
CG4 ignore : ninguno
OK

habilitar la configuración ignore:
>modbus ignore r
OK

Habilitar modbus IP:
>modbus IP enable
OK, ¡Reinicio requerido!

Cambiar el puerto del servidor modbus IP
>modbus server port 500
OK, ¡Reinicio requerido!

Listar direcciones ModBus de CoolGate 4 de las Unidades Interiores existentes:
>modbus cg4
L1.100 --> Hex: 0x1001, Dec: 4097
L1.101 --> Hex: 0x1011, Dec: 4113
OK



---



ad

Sinopsis

ad <Ln> <comando ASCII I/F>

DESCRIPCIÓN:

Reenvía el comando ASCII I/F al dispositivo CMNET-GR-GMV5 conectado a la línea GMV5.



Ejemplos:



Enviar comando set al CMNET-GR-GMV5 en la línea L8 de CoolMasterNet:
>ad L8 set
S/N : 12345678
version : 0.0.2
baud rate : 9600
echo :1
verbose : 1
OK
>OK

Consultar el estado actual de las líneas del CMNET-GR-GMV5 en la línea L8 de CoolMasterNet:
>ad L8 line
L1: CAN Speed:50000 myid:728
 Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: CAN Speed:50000 myid:728
 Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
OK
>OK



---



plug

Sinopsis

plug <UID_STRICT> <comando ASCII I/F>

DESCRIPCIÓN:

Reenvía el comando ASCII I/F al dispositivo CoolPlug conectado a la línea CH. El dispositivo CoolPlug es reconocido por CoolMasterNet como una Unidad Interior referenciada por UID.

Ejemplos:



Enviar comando set al dispositivo CoolPlug 080 en la línea L3 de CoolMasterNet:
>plug L3.080 set
S/N : 00E60100
version : 0.0.2
baud rate : 9600
echo :1
verbose : 1
deg C/F : C
HVAC lines : 1
OK
OK

Consultar el estado de las líneas del dispositivo CoolPlug 080 en la línea L3 de CoolMasterNet:
>ad L8 line
L1: P1P2 A:Master U00/G10 Simul(10) Not Main RC
 Tx:1154/1695 Rx:1153/1694 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: PB Address:0x50(80) 9600_8N1
 Tx:752/1038 Rx:1497/2319 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
OK
OK



---



knx

Sinopsis

knx addr <área/línea/dispositivo>
knx ram <R>
knx funcs
knx group
knx group <GA>[ <func> <direction> <UID>]
knx group dellall
knx group -<G>

DESCRIPCIÓN:

Consulta o modifica el estado y la configuración de KNX. En el formato sin parámetros, el comando knx mostrará información sobre el estado actual de la conexión y el número de grupos usados

• knx addr <área/línea/dispositivo> - Establece la dirección física KNX en el formato área/línea/dispositivo
• knx ram <R> - Crea la base de datos de grupos para R grupos. La operación tendrá efecto tras reiniciar. Usa esta operación solo si la base de datos de grupos por defecto es demasiado pequeña. El uso actual de la base de datos puede verse con el comando knx.
• knx funcs - Muestra todas las funciones de grupo disponibles.
• knx group - Lista los grupos KNX existentes (estado de enlace)
• knx group <GA> - Lista los grupos KNX existentes (estado de enlace) para la dirección de grupo dada
• knx group <GA> <func> <direction> <UID> - Crea un nuevo grupo KNX, es decir, vincula la dirección de grupo KNX <GA> con la función y UID de CoolMasterNet. <GA> puede estar en formato Principal/Medio/Sub o Principal/Sub, dirección: < - entrada a CoolMasterNet, > - salida de CoolMasterNet.
• knx group dellall - Elimina todos los grupos KNX
• knx group -<G> - Elimina el grupo KNX número <G>. Los números de grupo se muestran en la lista de grupos existentes.

nombre usado en el comando	Nombre completo	Valores	Tipo de dato	Se puede enviar a CoolMaster	Se puede enviar desde CoolMaster
onoff	Encendido/Apagado	0 - apagado, 1 - encendido	1.001	v	v
ST	Temperatura de consigna	valor flotante según tipo de dato	9.001	v	v
RT	Temperatura ambiente	valor flotante según tipo de dato	9.001	v	v
Mode	Valor de modo	0 - frío, 1 - calor, 2 - auto, 3 - seco, 5 - ventilador	5.010	v	v
M	Modo	0 - frío, 1 - calor	1.001	v	v
Fstep	Paso de velocidad del ventilador	0 - velocidad anterior, 1 - siguiente velocidad (según propiedades de fspeed*)	1.001	v	v
F8	Cantidad de velocidades del ventilador	el valor es una velocidad secuencial según las velocidades permitidas en propiedades fspeed*	5.010	v	v
F%	Escala de velocidad del ventilador %	el valor en porcentaje se convierte en cantidad de velocidades (función anterior) y luego en velocidad real, los pasos se invierten cuando la velocidad se envía desde CoolMasterNet	5.001	v	v

Ejemplos:



Imprimir estado de KNX:
>knx
KNX Line : No detectado
KNX RAM : 7/128
OK

Crear grupo KNX: enlazar 10/0/1 con L1.100 como entrada de Modo CoolMasterNet:
>knx group 10/0/1 M < L1.100
OK

Listar grupo KNX para la dirección de grupo 10/0/1:
>knx group 10/0/1
G000:10/0/1 [ Encendido/Apagado ] < L1.100
G001:10/0/1 [ Modo              ] < L1.100
G002:10/0/1 [ Temperatura ambiente ] > L1.100
OK

Imprimir todas las funciones de grupo disponibles:
>knx func
onoff -> Encendido/Apagado     DT:{1.001} [<|>]
ST    -> Temperatura consigna  DT:{9.001} [<|>]
RT    -> Temperatura ambiente  DT:{9.001} [<|>]
M     -> Modo                  DT:{1.001} [<|>]
Fstep -> Paso velocidad vent.  DT:{1.001} [<| ]
F8    -> Cantidad vel. vent.   DT:{5.010} [<|>]
F%    -> Escala vel. vent. %   DT:{5.001} [<|>]
OK

Eliminar grupo número 2:
>knx group -2
OK



---



hdl

Sinopsis

hdl

hdl delall
hdl - <UID_STRICT>
hdl + <UID_STRICT> <canal> <AC_No> <habilitar> <m0m1m2m3m4f0f1f2f3>
hdl eth
hdl eth <enable|disable>
hdl eth myid <ID>

DESCRIPCIÓN:

Consulta o cambia el estado y configuración de HDL. En formato sin parámetros, el comando hdl listará las configuraciones de AC (Aire Acondicionado) existentes de forma similar a como se muestra en la herramienta HDL Buspro Setup.

• hdl delall - elimina todas las configuraciones de AC
• hdl - <UID_STRICT> - elimina la configuración de AC para una Unidad Interior específica
• hdl + <UID_STRICT> <canal> <AC_No> <habilitar> <m0m1m2m3m4f0f1f2f3> - crea una configuración de AC para una Unidad Interior. Todos los parámetros se toman de la tabla de configuraciones de AC en la herramienta HDL Buspro Setup: canal - número de línea en la tabla, AC_No - número entero para asociar a la Unidad Interior, habilitar - 0 (inválido) o 1 (válido), modos - m0=frío m1=calor m2=ventilador m3=auto m4=seco, velocidades de ventilador - f0=auto f1=alta f2=media f3=baja: +=permitido -=no permitido (ver ejemplo).
• hdl eth - muestra el estado de ethernet de HDL y contadores de paquetes
• hdl eth <enable|disable> - habilita/deshabilita HDL sobre ethernet
• hdl eth myid <ID> - cambia el Subnet y Device ID: el ID se ingresa en formato hexadecimal, el byte MS es el Subnet ID, el byte LS es el Device ID (ver ejemplo)

Ejemplos:



Listar configuración de AC existente:
>hdl
Ch|AC|En| Observación | CA   |CHFAD|AHML|
--- ---- ---- ---------------- -------- ------- ------
1 | 1| 1|L1.100  |L1.100|++---|-+-+|
2 | 2| 1|L1.101  |L1.101|++++-|++++|
OK

Eliminar configuración de AC para la Unidad Interior L1.101:
>hdl - L1.101
OK

Crear configuración de AC para la Unidad Interior L2.301: canal=2, número AC=2, válido,
modos=frío calor, velocidades=alta media:
>hdl + L2.301 2 2 1 ++----+-+
OK

Imprimir todas las funciones de grupo disponibles:
>hdl eth
estado : habilitado
ID : 0x01 0x63
envíos : 0
recibidos : 0
crc : 0
OK

Habilitar HDL sobre ethernet:
>hdl eth enable
OK, ¡Reinicio requerido!

Cambiar el ID de HDL de CoolMasterNet: Subnet ID=0x01=1, Device ID=0x63=99:
>hdl eth myid 0163
OK, ¡Reinicio requerido!



---



sddp

Sinopsis

sddp
sddp <enable|disable|identify|offline|alive>

DESCRIPCIÓN:

Configura el módulo Control4® Simple Device Discovery Protocol (SDDP). CoolMasterNet es compatible con la especificación Control4® SDDP v1.0 y puede funcionar como un dispositivo habilitado para SDDP.

• Sin parámetros, si el módulo SDDP estaba habilitado y el cable Ethernet conectado, el comando sddp mostrará la versión de protocolo soportada y los contadores de paquetes.
• sddp enable - habilita de forma persistente el módulo SDDP (efectivo tras reinicio). Estado por defecto.
• sddp disable - deshabilita de forma persistente el módulo SDDP (efectivo tras reinicio)
• sddp identify - envía un mensaje IDENTIFY a la herramienta Control4® Composer para agregar CoolMasterNet al proyecto actual
• sddp offline - indica que CoolMasterNet se va a desconectar
• sddp alive - indica que CoolMasterNet está en línea

Ejemplos:



Habilitar el módulo sddp:
>sddp enable
OK

Enviar mensaje IDENTIFY:
>sddp identify
OK



---

Comandos de estado y control HVAC

on

SINOPSIS

on <UID>

DESCRIPCIÓN:

Enciende la(s) Unidad(es) Interior(es). EJEMPLO: Encender la Unidad Interior 102 en la línea L1

on L1.102
OK

Encender todas las Unidades Interiores en la Línea L2

on L2*
OK

Encender todas las Unidades Interiores

on
OK

---

allon

SINOPSIS

allon

DESCRIPCIÓN:

Enciende todas las Unidades Interiores.

---

off

SINOPSIS

off <UID>

DESCRIPCIÓN:

Apaga la(s) Unidad(es) Interior(es).

EJEMPLO

Apagar la Unidad Interior 102 en la línea L1

off L1.102
OK

Apagar todas las Unidades Interiores en la línea L2

off L2*
OK

Apagar todas las Unidades Interiores

off
OK

---

alloff

SINOPSIS

alloff

DESCRIPCIÓN:

Apaga todas las Unidades Interiores

---

cool

SINOPSIS

cool <UID>

DESCRIPCIÓN:

Establece el modo de funcionamiento de la(s) Unidad(es) Interior(es) en frío.

EJEMPLO

Poner la Unidad Interior 102 en la línea L1 en modo frío

cool L1.102
OK

Poner todas las Unidades Interiores en la línea L2 en modo frío

cool L2*
OK

Poner todas las Unidades Interiores en modo frío

cool
OK

---

heat

SINOPSIS

heat <UID>

DESCRIPCIÓN:

Establece el modo de funcionamiento de la(s) Unidad(es) Interior(es) en calor.

EJEMPLO

Poner la Unidad Interior 102 en la línea L1 en modo calor

heat L1.102
OK

Poner todas las Unidades Interiores de la línea L2 en modo calor

heat L2*
OK

Poner todas las Unidades Interiores en modo calor

heat
OK

---

fan

SINOPSIS

fan <UID>

DESCRIPCIÓN:

Pone la(s) Unidad(es) Interior(es) en modo ventilador.

EJEMPLO

Poner la Unidad Interior 102 de la línea L1 en modo ventilador

fan L1.102
OK

Poner todas las Unidades Interiores de la línea L2 en modo ventilador

fan L2*
OK

Poner todas las Unidades Interiores en modo ventilador

fan
OK

---

dry

SINOPSIS

dry <UID>

DESCRIPCIÓN:

Pone la(s) Unidad(es) Interior(es) en modo deshumidificación.

EJEMPLO

Poner la Unidad Interior 102 de la línea L1 en modo deshumidificación

dry L1.102
OK

Poner todas las Unidades Interiores de la línea L2 en modo deshumidificación

dry L2*
OK

Poner todas las Unidades Interiores en modo deshumidificación

dry
OK

---

auto

SINOPSIS

auto <UID>

DESCRIPCIÓN:

Pone la(s) Unidad(es) Interior(es) en modo automático.

EJEMPLO

Poner la Unidad Interior 102 de la línea L1 en modo automático

auto L1.102
OK

Poner todas las Unidades Interiores de la línea L2 en modo automático

auto L2*
OK

Poner todas las Unidades Interiores en modo automático

auto
OK

---

temp

SINOPSIS

temp <UID> <±><temp>

temp <UID> <temp.d>

DESCRIPCIÓN:

Cambia la Temperatura de Consigna de la(s) Unidad(es) Interior(es).

· En la forma temp [UID] [±]<temp> el parámetro debe ser un número natural decimal.
El comando puede funcionar de manera relativa o absoluta.
Si el parámetro va precedido de un signo más '+' o menos '-', su valor se sumará o restará al valor actual de la Temperatura de Consigna.
De lo contrario, la Temperatura de Consigna se establecerá en el valor dado.

· En la forma temp <UID><temp.d> el parámetro de Temperatura de Consigna <temp.d> es un número fraccionario con precisión de 0.1. (En este caso no se permiten los signos +|-).
Si el sistema HVAC no soporta precisión de 0.1 para la Temperatura de Consigna (ver tabla abajo), el valor final será el más cercano soportado.

Tipo de AC	Precisión de Temperatura de Consigna
DK	0.1ºC
ME	0.1ºC
SM	0.1ºC
FJ	0.3ºC
SA	0.5ºC
TO	0.5ºC
PN	0.5ºC
MH	0.5ºC
LG	0.5ºC
HT	1ºC
GR	1ºC
MD,CG,KT,TR	1ºC
TI	1ºC
MT	1ºC
BSM	1ºC

La configuración deg (ver comando set) define qué escala de temperatura, Celsius o Fahrenheit, se usa para el valor del parámetro.

EJEMPLO

Establecer la Temperatura de Consigna de la Unidad Interior 102 de la línea L1 en 23º

temp L1.102 23
OK

Disminuir en 2º la Temperatura de Consigna de todas las Unidades Interiores de la línea L2

temp L2* -2
OK

Establecer la Temperatura de Consigna de todas las Unidades Interiores de la línea L2 en 24.5º

temp L2* 24.5
OK

Establecer la Temperatura de Consigna de todas las Unidades Interiores en 22º

temp 22
OK

---

feed

SINOPSIS

feed <UID> <±><temp>

feed <UID> <temp.d>

DESCRIPCIÓN:

Proporciona una sugerencia de Temperatura Ambiente a la(s) Unidad(es) Interior(es) referenciadas por UID. Si es cero, la línea de productos CoolMaster dejará de sugerir Temperatura Ambiente. La Temperatura Ambiente sugerida no es persistente y se pierde (se pone en cero) después de reiniciar la energía de la línea de productos CoolMaster.

· En la forma feed <UID> <±><temp> el parámetro <temp> debe ser un número natural decimal.
El comando puede funcionar de manera relativa o absoluta.
Si el parámetro va precedido de un signo más '+' o menos '-', su valor se sumará o restará al valor actual sugerido de Temperatura Ambiente.
De lo contrario, se establecerá en el valor dado.

· En la forma feed <UID><temp.d> el parámetro <temp.d> es un número fraccionario con precisión de 0.1. (En este caso no se permiten los signos +|-).
No se garantiza que la Temperatura Ambiente reportada por la Unidad Interior sea igual a la sugerida mediante el comando feed.


El comando feed es compatible con los siguientes tipos de AC:

Tipo de Línea	Modelo	Versión de Firmware
ME
PBM
SI		0.4.7
EL
GRNS
UMM	GS538/9, SMT-HOA

EJEMPLO

Sugerir Temperatura Ambiente de 23.5º a la Unidad Interior L1.102

feed L1.102 23.5
OK

Disminuir en 2º la Temperatura Ambiente sugerida para todas las Unidades Interiores de la línea L2

feed L2* -2
OK

---

fspeed

SINOPSIS

fspeed <UID>

DESCRIPCIÓN:

Establece la Velocidad del Ventilador de la(s) Unidad(es) Interior(es) en:

· v, V - muy baja o silenciosa · l, L - baja

· m, M - media

· h, H - alta

· t, T - máxima o muy alta

· a, A - automática

No todas las Unidades Interiores soportan todas las opciones de Velocidad de Ventilador listadas arriba.
Las velocidades específicas dependen de las capacidades de cada Unidad Interior.
Si la velocidad solicitada no es compatible, el comando fspeed no tendrá efecto.

EJEMPLO

Establecer la Velocidad del Ventilador de la Unidad Interior 102 de la línea L1 en baja

fspeed L1.102 l
OK

Establecer la Velocidad del Ventilador de todas las Unidades Interiores de la Línea L2 en alta

fspeed L2* h
OK

Establecer la Velocidad del Ventilador de todas las Unidades Interiores en media

fspeed m
OK

---

fspeed

SINOPSIS

fspeed <UID> <v,V|l,L|m,M|h,H|t,T|a,A>

DESCRIPCIÓN

Establece la Velocidad del Ventilador de la(s) Unidad(es) Interior(es) en:

· v, V - muy baja o silenciosa

· l, L - baja

· m, M - media

· h, H - alta

· t, T - máxima o muy alta

· a, A - automática

No todas las Unidades Interiores soportan todas las opciones de Velocidad de Ventilador listadas arriba. El soporte de velocidades específicas depende de las capacidades de cada Unidad Interior. Si la velocidad solicitada no es compatible, el comando fspeed no tendrá efecto.

EJEMPLO

Establecer la Velocidad del Ventilador de la Unidad Interior 102 de la línea L1 en baja

fspeed L1.102 l
OK

Establecer la Velocidad del Ventilador de todas las Unidades Interiores de la Línea L2 en alta

fspeed L2* h
OK

Establecer la Velocidad del Ventilador de todas las Unidades Interiores en media

fspeed m
OK

swing

SINOPSIS

swing [UID] <h|v|a|3|4|6|x>

DESCRIPCIÓN

Establece la posición de la rejilla de la(s) Unidad(es) Interior(es) en:

· h - horizontal

· v - vertical

· a - automático (oscilante)

· 3 - 30º

· 4 - 45º

· 6 - 60º

· - (menos) - detener oscilación

No todos los fabricantes de HVAC ni todas las Unidades Interiores soportan las opciones de posición de rejilla listadas arriba o tienen control de rejilla.
El control de rejilla depende del tipo específico de Unidad Interior. Si la posición solicitada no es compatible, el comando swing no tendrá efecto o devolverá un error.

Opciones soportadas por fabricante de HVAC

Fabricante HVAC	Acrónimo	h	v	a	3	4	5	-
Daikin	DK
Mitsubishi Electric	ME
Sanyo	SA	+	+	+	+	+	+	+
Toshiba	TO	+	+	+	+	+	+	+
Panasonic	PN	+	+	+	+	+	+	+
Hitachi	HT
LG	LG
Mitsubishi Heavy	MH
Gree	GR
Midea	MD
Kentatsu	KT
Trane	TR
Chigo	CG
Fujitsu	FJ
Samsung	SM
Tadiran Inverter	TI
Meitav	MT
Haier	HA
Bluestar	BSM

EJEMPLO

Poner la rejilla de la Unidad Interior 102 de la línea L1 en posición horizontal

swing L1.102 h
OK

Poner la rejilla de todas las Unidades Interiores en posición 30º

swing 3
OK

filt

SINOPSIS

filt <UID>

DESCRIPCIÓN:

Reinicia la señal de filtro.

EJEMPLO

Reiniciar la señal de filtro en la Unidad Interior 102 de la línea L1

filt L1.102
OK

Reiniciar la señal de filtro en todas las Unidades Interiores de la Línea L2

filt L2*
OK

Reiniciar la señal de filtro en todas las Unidades Interiores

filt
OK

ls

SINOPSIS

ls [UID]

ls+

DESCRIPCIÓN

Obtiene la lista de estado de la(s) Unidad(es) Interior(es).

Si se omite el UID, el comando ls listará todas las Unidades Interiores visibles conectadas a la línea de productos CoolMaster, mientras que el comando ls+ listará todas las Unidades Interiores, incluidas las invisibles (ver comando props).

La línea de estado de la Unidad Interior tiene un formato estricto, de modo que cada campo de estado se imprime en una posición fija.

· Línea de estado de la Unidad Interior con escala Celsius

0123456789012345678901234567890123456

L2.102 OFF 20C 27C High Cool OK - 0

· Línea de estado de la Unidad Interior con escala Fahrenheit

012345678901234567890123456789012345678

L2.102 OFF 120F 127F High Cool OK - 0

Campo	Posición en la cadena		Valores
	Celsius	Fahrenheit
UID	0-5		LN.XYY
Encendido/Apagado	7-9		ON,OFF
Temperatura de consigna	11-12	11-13	nnC o nnnF
Temperatura ambiente	15-16	16-18	nnC o nnnF
Velocidad del ventilador	19-22	21-24	VLow, Low, Med, High, Top, Auto, ...
Modo de operación	24-27	26-29	Cool, Heat, Fan, Dry, Auto, ...
Código de fallo interior	29-32	31-34	OK - sin fallo, de lo contrario Código de fallo interior
Indicador de filtro	34	36	- o # (Indicador de filtro)
Demanda	36	38	0 o 1

EJEMPLO

ls L2
L2.101 ON 25C 27C Low Cool OK - 1
L2.102 OFF 20C 27C High Cool OK - 0
OK

ls L2.101
L2.101 ON 25C 27C Low Cool OK - 1
OK

ls
L1.101 ON 25C 24C Low Cool OK - 1
L1.102 ON 22C 23C Med Cool OK - 0
L2.101 ON 25C 27C Low Cool OK - 1
L2.102 OFF 20C 27C High Cool OK - 0
OK

ls2

SINOPSIS

ls2 [UID]

DESCRIPCIÓN

Igual que ls, pero con precisión decimal en las temperaturas.

Obtiene la lista de estados de las Unidades Interiores. Si se omite el UID se listarán todas las Unidades Interiores conectadas a la línea de productos CoolMaster.

La línea de estado de la Unidad Interior tiene un formato estricto, de modo que cada campo de estado se imprime en una posición fija.

· Línea de estado de la Unidad Interior con escala de temperatura en Celsius

01234567890123456789012345678901234567890

L1.102 ON 16.9C 27.0C High Cool OK - 0

· Línea de estado de la Unidad Interior con escala de temperatura en Fahrenheit

0123456789012345678901234567890123456789012

L1.102 ON 062.4F 080.6F High Cool OK - 0

Campo	Posición en la cadena		Valores
	Celsius	Fahrenheit
UID	0-5		LN.XYY
Encendido/Apagado	7-9		ON,OFF
Temperatura de consigna	11-14	11-15	nn.nC o nnn.nF
Temperatura ambiente	17-20	18-22	nn.nC o nnn.nF
Velocidad del ventilador	23-26	25-28	VLow, Low, Med, High, Top, Auto, ...
Modo de operación	28-31	30-33	Cool, Heat, Fan, Dry, Auto, ...
Código de fallo interior	33-36	35-38	OK - sin fallo, de lo contrario Código de fallo interior
Indicador de filtro	38	40	- o # (Indicador de filtro)
Demanda	40	42	0 o 1

query

SINOPSIS

query <UID STRICT> <o|m|f|t|h|e|a|s>

DESCRIPCIÓN

Consulta una de las condiciones de operación de la Unidad Interior indicada. El parámetro <UID STRICT> debe definir una sola Unidad Interior en la forma Ln.XYY o XYY. El valor resultante se imprime como valor alfanumérico según la tabla siguiente.

Consulta	Condición de operación	Valor
o	Encendido/Apagado	0 - Apagado, 1 - Encendido
m	Modo de operación	0 - Frío 1 - Calor 2 - Auto 3 - Seco 4 - Haux 5 - Ventilador
f	Velocidad del ventilador	0 - Bajo 1 - Medio 2 - Alto 3 - Auto 4 - Máximo
t	Temperatura de consigna	Natural
e	Código de fallo	0 - Sin fallo, de lo contrario código de fallo igual que en el comando ls
a	Temperatura ambiente	Natural
h	Temperatura de consigna	Precisión 0.01º
s	Posición de lamas	0 - Sin control de lamas a - auto (oscilante) h - horizontal 3 - 30º 4 - 45º 6 - 60º v - vertical x - parar (oscilante)

EJEMPLO

query L1.100 o
1
OK

query L1.100 m
0
OK

query L1.100 t
25
OK

query L1.100 a
27
OK

query L1.100 f
2
OK

query L1.100 e
U4
OK

query L1.100 e
0
OK

query L1.100 h
20.50
OK

wh

SINOPSIS

wh <UID STRICT> <h|e|w|a|t<+|-|temp>|b<+|->>

wh <UID STRICT>

DESCRIPCIÓN

Controla la Unidad de Calentador de Agua. Cuando se omite la letra, se muestra el estado especial del calentador de agua.

Letra	Operación	Compatibilidad
		ME	P1P2 (Altherma)
h	Modo Calor	+
e	Modo Eco	+
w	Modo Caliente	+
a	Modo Anticongelante	+
t	Tanque (+=encender,-=apagar, temp=punto de consigna)		+
b	Booster (+=encender,-=apagar)		+
"sin letra"	Mostrar estado		+

El control de ENCENDIDO/APAGADO de la Unidad de Calentador de Agua se realiza con los comandos on y off habituales.

EJEMPLO

Activar el Modo Caliente en la Unidad de Calentador de Agua 101 de la Línea L1

wh L1.101 w
OK

Establecer la temperatura del tanque de la Unidad Altherma 000 de la Línea L4 a 40º

wh L4.000 t40
OK

Encender el tanque de la Unidad Altherma 000 de la Línea L4

wh L4.000 t+
OK

Encender el Booster del tanque de la Unidad Altherma 000 de la Línea L4

wh L4.000 b+
OK

Mostrar el estado del tanque de la Unidad Altherma 000 de la Línea L4

wh L4.000
L4.000 ON 40C 35C +
OK

main

SINOPSIS

main [Ln]

main <UID STRICT> <0|1>

DESCRIPCIÓN

Cambia o consulta la configuración principal del RC de las Unidades Interiores Daikin. Sin parámetros, el comando main mostrará la configuración principal del RC de todas las Unidades Interiores Daikin en todas las líneas. Se puede indicar el número de línea Ln para listar las Unidades Interiores Daikin de una línea específica.

Configuración principal RC	Descripción
+	La Unidad Interior es el RC principal
-	La Unidad Interior no es el RC principal
?	No hay RC principal en el sistema

 Notas:

Para establecer una Unidad Interior como RC principal, primero se debe desactivar el RC principal anterior.

EJEMPLO

Listar la configuración principal del RC de las Unidades Interiores en la línea L2

main L2
L2.200 -
L2.201 -
L2.202 -
L2.203 -
L2.204 -
L2.205 -
L2.206 +
OK

Listar la configuración principal del RC de todas las Unidades Interiores

main
L1.300 -
L1.301 +
L1.302 -
L2.100 ?
L2.101 ?
L2.102 ?
L2.103 ?
OK

Desactivar RC principal: Unidad Interior 206 en la línea L2

main L2.206 0
OK

Establecer nuevo RC principal: Unidad Interior 201 en la línea L2

main L2.201 1
OK

vam

SINOPSIS

vam <UID STRICT> <a|b|x|n|l|L|h|H|s|t|A|+|->

vam

vam <UID STRICT>

DESCRIPCIÓN

Controla la Unidad de Ventilación.

· vam <UID STRICT> - obtiene el estado de la Unidad de Ventilación.

· vam - obtiene el estado de todas las Unidades de Ventilación.

Letra	Operación	Compatibilidad
		DK	ME	LG	SM
a	Modo Automático	+	+	+	+
b	Modo Bypass (Bps)	+	+		+
x	Modo Intercambio de Calor (HExc)	+	+	+	+
n	Modo Normal			+
S	Modo Sueño				+
l	Ventilador Bajo	+	+	+	+
L	Ventilador Bajo con Fresh-Up	+
h	Ventilador Alto	+	+	+	+
H	Ventilador Alto con Fresh-Up	+
s	Ventilador Súper Alto			+	+
t	Ventilador Superior		+
A	Ventilador Automático		+	+
+	Encender unidad de ventilación*				+
-	Apagar unidad de ventilación*				+

El control de encendido/apagado de la Unidad de Ventilación se realiza con los comandos habituales de encendido y apagado.

Sin embargo, existen unidades dobles que constan de una Unidad de Aire Acondicionado y una Unidad de Ventilación. En este caso, los comandos de encendido y apagado

controlarán la Unidad de Aire Acondicionado, mientras que vam <UID STRICT> +/vam <UID STRICT> - controlarán la Unidad de Ventilación.

EJEMPLO

Configurar el modo Intercambio de Calor en la Unidad de Ventilación 101 de la Línea L1

vam L1.101 x
OK

lock

SINOPSIS

lock [UID STRICT]

lock [UID] <-|+>[o|m|t|n]

DESCRIPCIÓN

La mayoría de los sistemas HVAC cuentan con una función de bloqueo (inhibición) para evitar que el usuario cambie el estado de la Unidad Interior mediante el controlador local cableado o remoto. La línea de productos CoolMaster ofrece la misma funcionalidad con el comando lock.

· lock <UID STRICT> - Consulta los bloqueos para todas o una Unidad Interior específica.

<UID STRICT> define una Unidad Interior específica en el formato Ln.XYY

Opciones de bloqueo	Operación
+	Bloqueo total: Encendido/Apagado, Modo, Temperatura de consigna
-	Desbloqueo total: Encendido/Apagado, Modo, Temperatura de consigna
+o	Bloquear Encendido/Apagado
-o	Desbloquear Encendido/Apagado
+m	Bloquear Modo
-m	Desbloquear Modo
+t	Bloquear Temperatura de consigna
-t	Desbloquear Temperatura de consigna
+n	Bloquear Encendido
-n	Desbloquear Encendido

Diferentes opciones de bloqueo pueden combinarse en un solo comando (ver ejemplos abajo)

COMPATIBILIDAD

Tipo de AC	Opciones de bloqueo
	Bloqueo total	Encendido/Apagado	Modo	Punto de consigna	Encendido
DK	+	+	+	+	+
SA		+	+	+
ME		+	+	+
LG	+		+	+
SM	+		+
TO		+	+	+
MH	+	+
HT	+		+
SI	+	+	+	+
FJ		+	+	+
MD,TR,KT,CG	+		+
HA		+	+	+
GMV5	+	+	+	+
BS		+	+	+

EJEMPLO

Consultar bloqueos para la Unidad Interior L1.103 (SA/TO/PN)

lock L1.103
-o -m -t
OK

Consultar bloqueos para la Unidad Interior L2.101 (MD/KT/TR/CG/HT)

lock L2.101
+
OK

Consultar bloqueos para la Unidad Interior L1.100 (DK)

lock L1.100
-o -m -t +n
OK

Bloquear cambio de Modo y desbloquear cambio de Punto de Consigna

lock L1.102 +m-t
OK

Bloqueo total

lock L5.002 +
OK

inhibit

SINOPSIS

inhibit [UID] <0|1>

DESCRIPCIÓN

La línea de productos CoolMaster forzará la(s) Unidad(es) Interior(es) al estado APAGADO cuando inhibit esté en 1 (habilitado). Al poner

inhibit nuevamente en 0 (deshabilitado) se restaura el estado de encendido/apagado de la(s) Unidad(es) Interior(es). La Unidad Interior se encenderá si estaba encendida

antes de aplicar el inhibit.

EJEMPLO

Inhibir la Unidad Interior 102 en la línea L1. La unidad se forzará a APAGADO.

inhibit L1.102 1
OK

Quitar inhibición de la Unidad Interior 102 en la línea L1

inhibit L1.102 0
OK

Inhibir todas las Unidades Interiores

inhibit 1
OK

Quitar inhibición de todas las Unidades Interiores

inhibit 0
OK

group

SINOPSIS

group

group <UID1 STRICT> <UID2 STRICT>

group delall

group -G

group ram R

DESCRIPCIÓN

Controla la operación de grupos en la línea de productos CoolMaster. Agrupar dos Unidades Interiores significa que la segunda Unidad Interior seguirá los ajustes de Encendido/Apagado, Modo, Velocidad del Ventilador, Temperatura de consigna y Swing de la primera Unidad Interior.

· En formato sin parámetros, group listará los grupos existentes

· group delall - elimina todos los grupos

· group -G - elimina el grupo número G (los números de grupo se muestran en la lista de grupos existentes)

· group <UID1 STRICT> <UID2 STRICT> - crea un nuevo grupo, donde UID2 seguirá a UID1

· group ram R - crea una base de datos de grupos para R grupos. La operación tendrá efecto después de reiniciar. Utiliza esta operación solo si la base de datos de grupos por defecto es demasiado pequeña.

EJEMPLO

Agrupar la Unidad Interior L5.001 con L5.002

group L5.001 L5.002
OK

Listar grupos existentes

group
G000: L5.001 --> L5.002
G001: L5.001 --> L5.003
OK

Eliminar el grupo número 0

group -0
OK

Eliminar todos los grupos

group delall
OK

Crear base de datos de grupos para 50 grupos

group ram 50
OK, ¡Reinicio requerido!

va

SINOPSIS

va

va auto

va delall

va ram R

va - <UID STRICT|VA>

va + <UID STRICT> <VA>

DESCRIPCIÓN

Para simplificar la traducción del UID a la dirección de objeto Modbus, la línea de productos CoolMaster utiliza VA (Dirección Virtual), asociada al UID. Cada UID puede no tener, tener una o varias VA asociadas, pero cada VA solo puede estar asociada a un UID. Las VA son números simples que comienzan desde 001 (decimal). El concepto de Dirección Virtual aplica para CoolGate 5 y ModBus IP.

· En el formato sin parámetros, el comando va mostrará todas las asociaciones VA y sus direcciones ModBus en formato hexadecimal y decimal.

· va auto - La línea de productos CoolMaster asociará automáticamente las VA con los UID existentes (visibles con el comando ls). Esto eliminará las asociaciones previas.

· va delall - elimina todas las asociaciones VA

· va ram R - crea una base de datos VA para R asociaciones. La operación tendrá efecto después de reiniciar. Utiliza esta operación solo si la base de datos VA por defecto es demasiado pequeña.

· va - <UID STRICT|VA> - elimina todas las asociaciones VA de una Unidad Interior específica o elimina una asociación VA específica

· va + <UID STRICT> <VA> - agrega una nueva asociación VA

EJEMPLO

Asociar automáticamente todas las Unidades Interiores existentes

va auto
OK

Asociar la VA 007 con la Unidad Interior 100 en la línea L1

va + L1.100 7
OK

Listar todas las asociaciones VA

va

L1.100 --> 001 [Hex: 0x0011 | Dec: 0017]
+-> 007 [Hex: 0x0071 | Dec: 0113]
L1.101 --> 002 [Hex: 0x0021 | Dec: 0033]
L2.101 --> 003 [Hex: 0x0031 | Dec: 0049]
L2.102 --> 004 [Hex: 0x0041 | Dec: 0065]
L2.103 --> 005 [Hex: 0x0051 | Dec: 0081]
L2.104 --> 006 [Hex: 0x0061 | Dec: 0097]
OK

Eliminar todas las asociaciones VA de la Unidad Interior 100 en la línea L1

va - L1.100
OK

Eliminar la asociación VA número 4

va - 4
OK

Eliminar todas las asociaciones VA

va delall
OK

Crear base de datos VA para 200 asociaciones

va ram 200
OK, ¡Reinicio requerido!
