Cet article s'applique aux appareils CooLinkBridge
Caractéristiques
• Intégration transparente des systèmes CVC* avec les contrôleurs de domotique et de GTC.
• Communication bidirectionnelle permettant un contrôle et une surveillance complets des systèmes CVC* connectés.
• Protocoles d'intégration : BACnet MSTP/IP, Modbus TCP/RTU, ASCII
• Écran LCD pour configurer, surveiller et paramétrer les unités connectées
• Application mobile de contrôle CVC* basée sur le cloud — accès à distance via smartphone, tablette et ordinateur
• Garantie de l'appareil – 3 ans**
Spécifications techniques | |
Alimentation | |
| Alimentation (adaptateur secteur externe inclus) | 24 - 9 VDC (120VAC 60 Hz /220VAC 50 Hz) |
| Consommation | 1 Watt |
Dimensions et poids | |
| Dimensions (H x L x P) (pouces/mm) | 2,56 x 4,64 x 1,25 / 65 x 118 x 32 |
| Poids (lbs/Kg) | 0,26 / 0,12 |
Conditions d'utilisation et installation
| |
| Température ambiante limite -10° C à +60° C / +14 F à +140 F | |
| Humidité (%) | 0% à 96% |
| Longueur maximale du câblage RS485 (ft/m) | 3280/1000 |
| Fixation Aimants, vis | |
Câblage de communication externe | |
| Communication CVC (selon la marque) |
Câble blindé 2-3 fils Suivre les recommandations du fabricant CVC |
| RS485 pour Modbus-RTU/BACnet-MSTP | Paire torsadée blindée AWG 20-24 |
Certifications et normes |
CE, FCC, BTL |
Interfaces | |
| RS 485 | BACnet MSTP, Modbus RTU |
| Ethernet | RJ45, 10/100Mbps |
| USB A | Hôte |
| USB mini | Débogage |
* Selon le fabricant
** Voir les conditions générales de garantie CoolAutomation
Schémas dimensionnels :

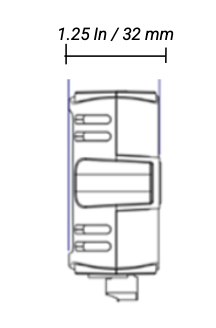

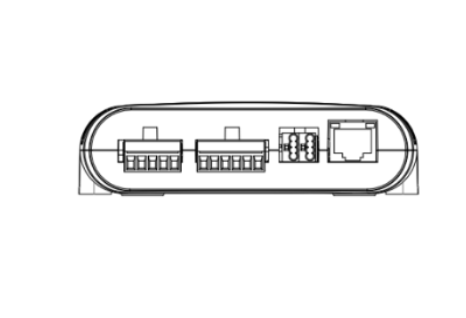

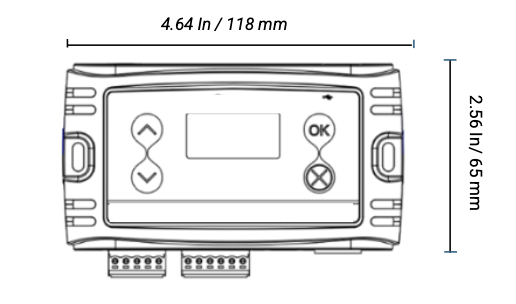

Vue de face Vue latérale Vue de dessous

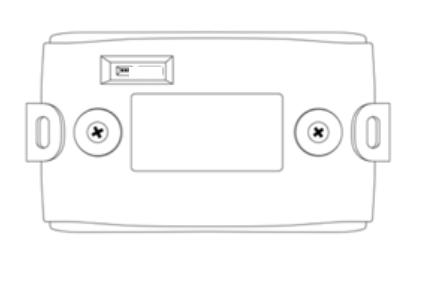

Vue arrière
