Démarrage et configuration du CoolMaster EDGE

Lors de la connexion à l'appareil, l'utilisateur accède à l'écran principal de configuration :

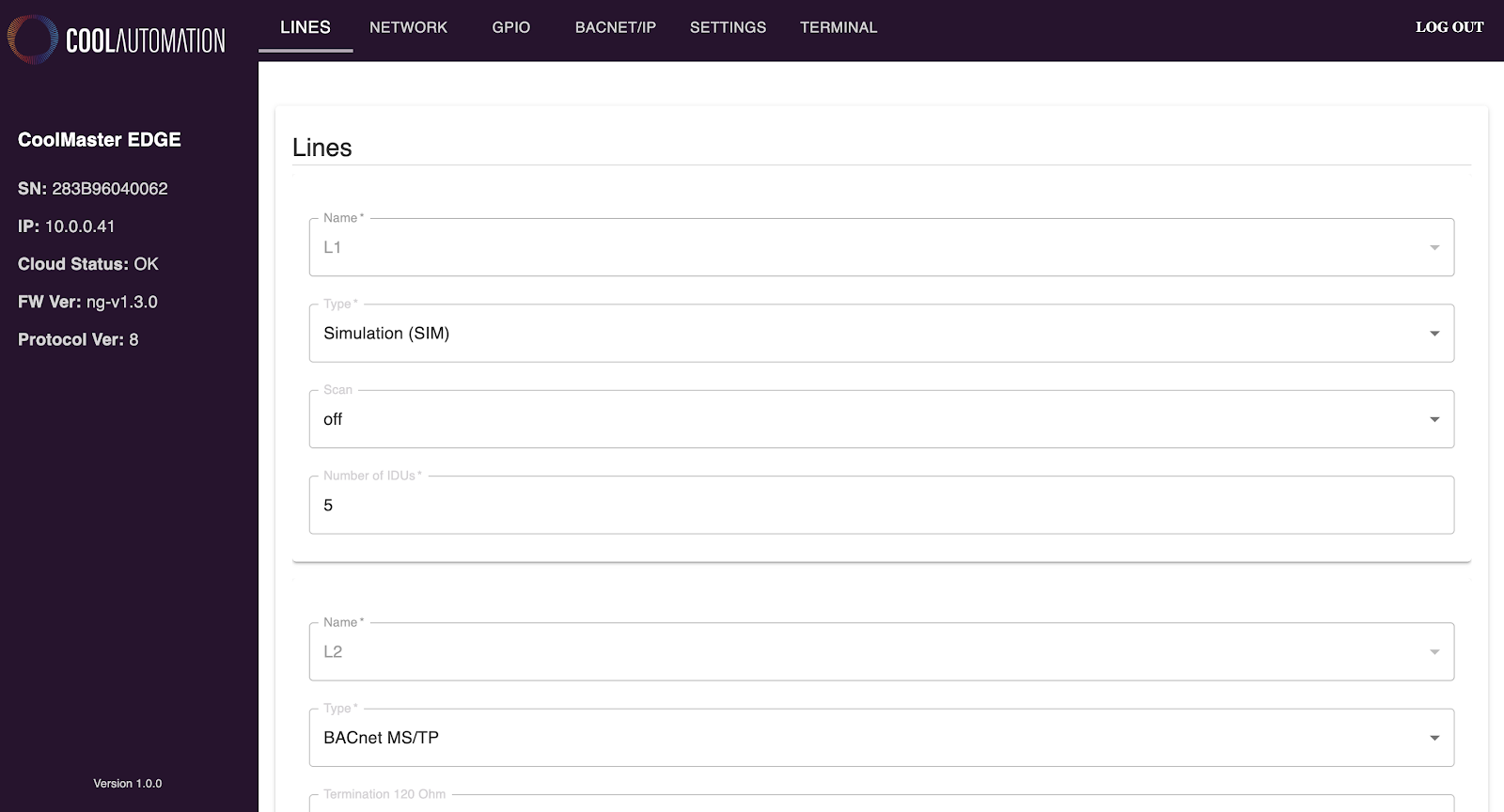

1. Lignes

Configurez chaque ligne selon les besoins pour les systèmes connectés à chaque ligne spécifique.

Les propriétés suivantes sont disponibles pour chaque ligne :

• Nom – le nom de cette ligne tel qu'indiqué sur les étiquettes des appareils - L1, L2, L3, L8 (USB), L9 (USB-C)
• Type – Le type de la ligne. Une fois le type sélectionné, tous les paramètres associés à ce type s'affichent (les paramètres varient selon le type de ligne).

Les types suivants sont disponibles :

• BACnet MSTP – configure la ligne en RS485 avec BACnet MSTP.
  • Débit (Baud Rate) – vitesse de communication sur la ligne : 9600 ou 38400
  • Polarité – définir si c'est Normal (A/B) ou inversé (B/A)
  • ID Fournisseur –1164 (lecture seule) – ID fournisseur BACnet de CoolAutomation attribué par ASHRA. Utilisé dans la propriété Vendor ID.
  • Nom du modèle – CoolMasterEDGE (lecture seule). Propriété du nom du modèle BACnet.
  • ID Appareil – Propriété Device ID BACnet (numéro d'instance). Peut être configuré selon les recommandations BACnet. Par défaut : 123.
  • MSTP MAC – adresse de l'appareil CoolMaster EDGE sur le réseau MSTP.
• Modbus RTU - configure la ligne en RS485 avec Modbus RTU.
  • Modèle de compteur d'énergie – sélectionnez dans la liste le compteur d'énergie à connecter. Seuls les compteurs pré-intégrés peuvent être sélectionnés.
  • Débit (Baud Rate) – vitesse de communication sur la ligne : 9600, 19200, 38400, 57600, 115200
  • Polarité – définir si c'est Normal (A/B) ou inversé (B/A)
• Midea V5 (MDV5) - configure la ligne en RS485 pour connecter la série Midea VRF V5
• Midea V8 (MDV8) - configure la ligne en RS485 pour connecter la série Midea VRF V8
• Samsung  - configure la ligne en RS485 pour connecter un VRF Samsung. Configurations avancées :
  • Maître – si un autre contrôleur central est connecté sur la même ligne, l'appareil EDGE doit être réglé sur « Off ». Sinon, « On »
  • Polarité – définir si c'est Normal (A/B) ou inversé (B/A)
• CoolPlug - configure la ligne en RS485, pour une connexion spécifique avec CoolPlug filaire
• Simulation (SIM) - configure la ligne en mode simulation pour contrôler un système VRF
  • Nombre d'UI – uniquement pour le type Simulation. Définissez le nombre d'unités à simuler sur la ligne VRF.
• Non utilisé – la ligne n'est pas utilisée
• Daikin – (disponible uniquement sur la ligne 2) connexion à la ligne de communication Daikin D3-Net
  • Résistance de terminaison 120 Ohm
• Mitsubishi Electric (ME)
  • Résistance de terminaison 120 Ohm
• Toshiba TCC (TOTCC)
• Gree (GMV5)



2. Réseau

• Mode – Statique ou DHCP
• Si Statique est sélectionné, vous devez définir l'adresse IP, le masque réseau, la passerelle et (optionnel) les serveurs DNS



3. GPIO

Permet de connecter des sources de sortie numérique pour forcer le contrôle centralisé de l'appareil dans certains scénarios (par exemple, connexion à l'activation des portes coupe-feu pour arrêter toutes les ventilations)

Sélectionnez entre Toutes les unités ON ou Toutes les unités OFF et définissez l'état Normalement On/Off.



4. BACNET/IP

Permet de configurer l'appareil EDGE comme client BACnet IP pour découvrir des appareils BACnet tiers. La communication se fait via le port Ethernet IP de la ligne spécifique.

Vous pouvez activer ou désactiver l'interface BACnet IP de l'appareil EDGE

• ID Fournisseur –1164 (lecture seule) – ID fournisseur BACnet de CoolAutomation attribué par ASHRA. Utilisé dans la propriété Vendor ID.
• ID Appareil – Propriété Device ID BACnet (numéro d'instance). Peut être configuré selon les recommandations BACnet. Par défaut : 123
• Réseau d'appareils – Numéro de réseau BACnet IP. Peut être configuré de 1 à 65 534. Par défaut : 1.
• Port BIP – Port de communication UDP à utiliser pour la communication BACnet IP.
• Intervalle RW
• Intervalle WHOIS – fréquence à laquelle les messages de découverte Who-Is sont automatiquement diffusés, en millisecondes. Par défaut : 6 000.
• Adresse BBMD – Adresse IP de destination à utiliser pour le BBMD
• Port BBMD – Port de communication UDP à utiliser pour l'adresse de destination BBMD



5. Paramètres

• Gestion du temps – Dans la plupart des installations, l'appareil récupère l'heure depuis l'horloge réseau (NTP). Si NTP n'est pas disponible, il est possible de régler l'heure manuellement.
  • L'heure est nécessaire pour exécuter les programmations locales et la logique basée sur l'heure.
  • Si l'appareil est connecté au cloud, il prendra l'heure du réseau cloud.

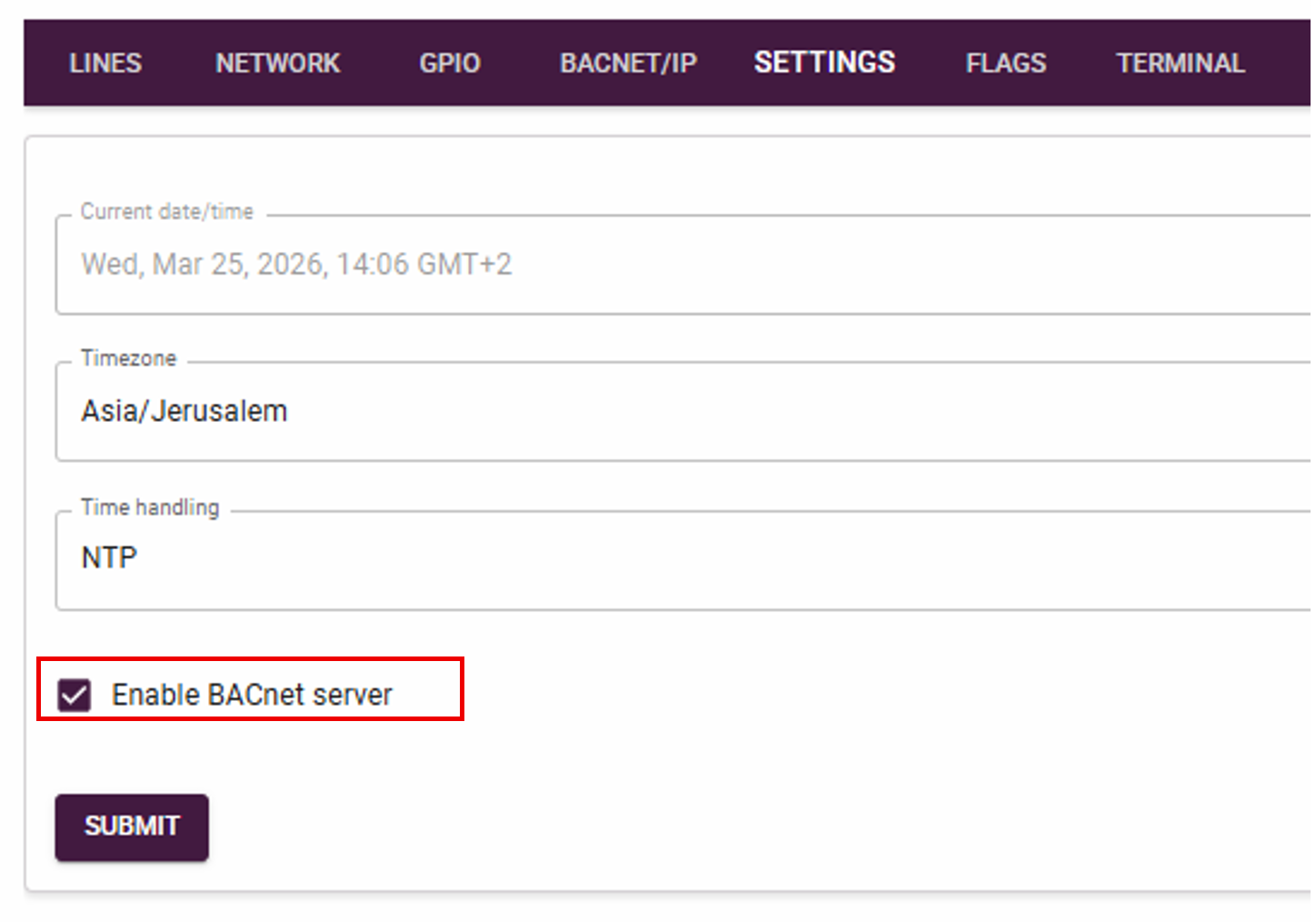

• Pour créer un appareil BACnet comme unité, vous pouvez activer le serveur BACnet :

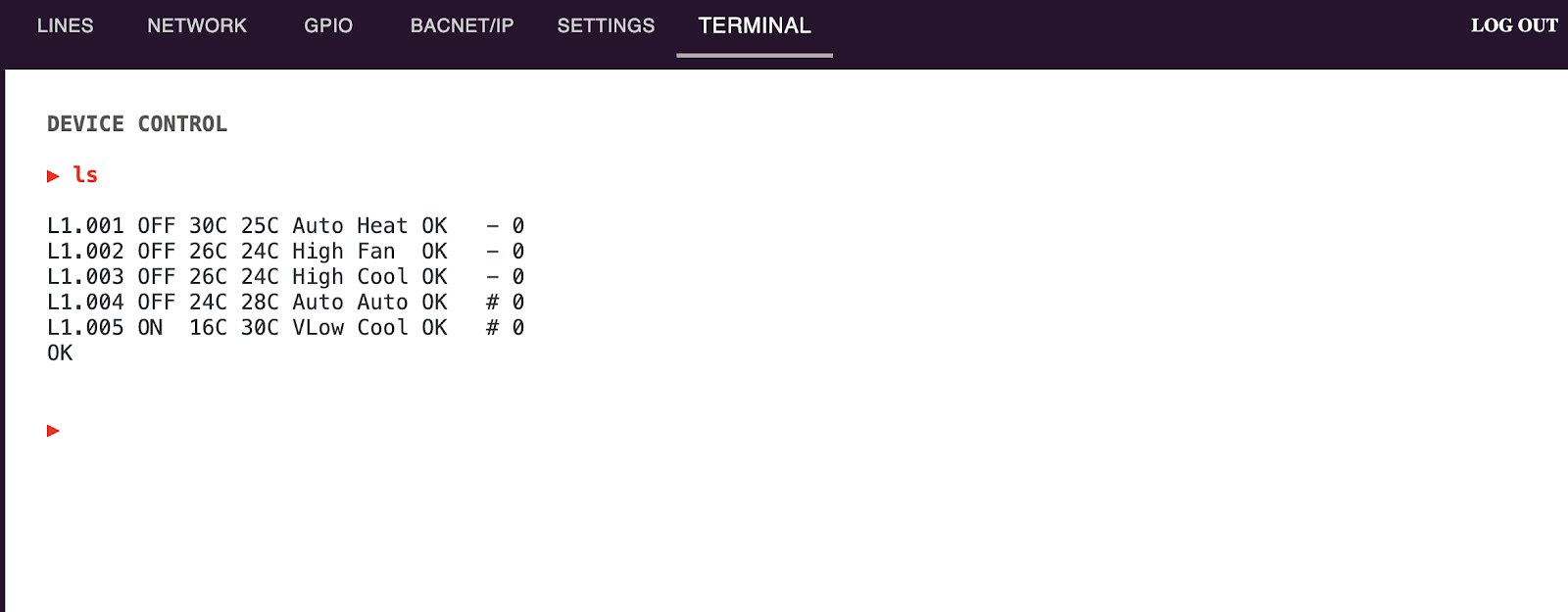

6. Terminal

Ouvre une console terminal où l'utilisateur peut configurer l'appareil à l'aide des commandes terminal.

Le dispositif EDGE, grâce à ses capacités avancées de traitement et de stockage, offre des fonctionnalités uniques lorsqu'il est installé dans un environnement avec une connexion Internet instable.

Voici les principales fonctions disponibles lors de l'utilisation du CoolMaster EDGE :

1. Stockage local des données

Le dispositif EDGE peut gérer les périodes de déconnexion réseau sans perte de données sur le réseau local ou les interfaces locales directes.

Le mécanisme conserve toutes les données collectées sur la carte Micro SD pendant la période de déconnexion réseau. Dès que la connexion Internet est rétablie, les données sont transférées vers le cloud et synchronisées avec les données précédentes pour une récupération ultérieure.

La carte SD fournie avec l'appareil peut stocker au moins 48 heures de données. Selon le nombre d'unités connectées, la période de stockage peut être plus longue.

Le transfert des données vers le cloud peut prendre plusieurs heures, et dépend fortement de la stabilité de la connexion Internet, de la topologie du réseau, des pare-feu et du volume de données à synchroniser.

 Remarque : cette fonctionnalité ne fonctionne que si la carte Micro SD est installée et formatée selon les spécifications de CoolAutomation. Par défaut, l'appareil est livré d'usine avec la carte SD installée et prête à l'emploi.

2. Application de contrôle local

Le dispositif EDGE héberge un serveur web qui permet d'accéder directement à l'interface depuis un navigateur local, même sans connexion Internet. Cela permet de contrôler facilement, de programmer et de régler les paramètres de base des unités CVC via le réseau local, pour les lieux sans accès Internet ou avec un réseau instable.

Lorsque vous contrôlez les unités depuis les applications locales (navigateur mobile ou ordinateur), toute l'activité est conservée et synchronisée avec le cloud (si accessible et enregistré) pour un audit et un suivi ultérieurs de l'état du système.

L'application locale fonctionne indépendamment des applications cloud et se synchronise automatiquement dès qu'une connexion au cloud est disponible.

Si une commande est envoyée depuis l'application cloud et depuis l'application locale, la dernière commande reçue par l'appareil sera exécutée.

Remarque : Attention aux éventuels conflits entre les applications cloud et locales et attribuez les accès de manière intelligente pour éviter les conflits.

1. Connexion à l'application locale

• Navigateur sur ordinateur : http://<adresse IP de l'appareil>/control (ex. http://192.168.1.2/control)

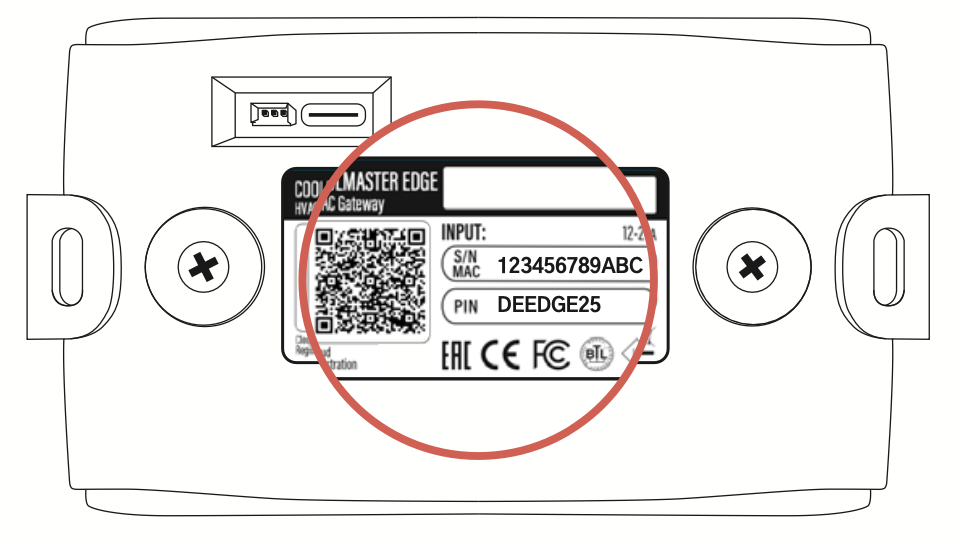

• Les identifiants utilisateur par défaut sont le numéro de série (SN) et le code PIN de l'appareil, que vous trouverez sur l'étiquette au dos de l'appareil.

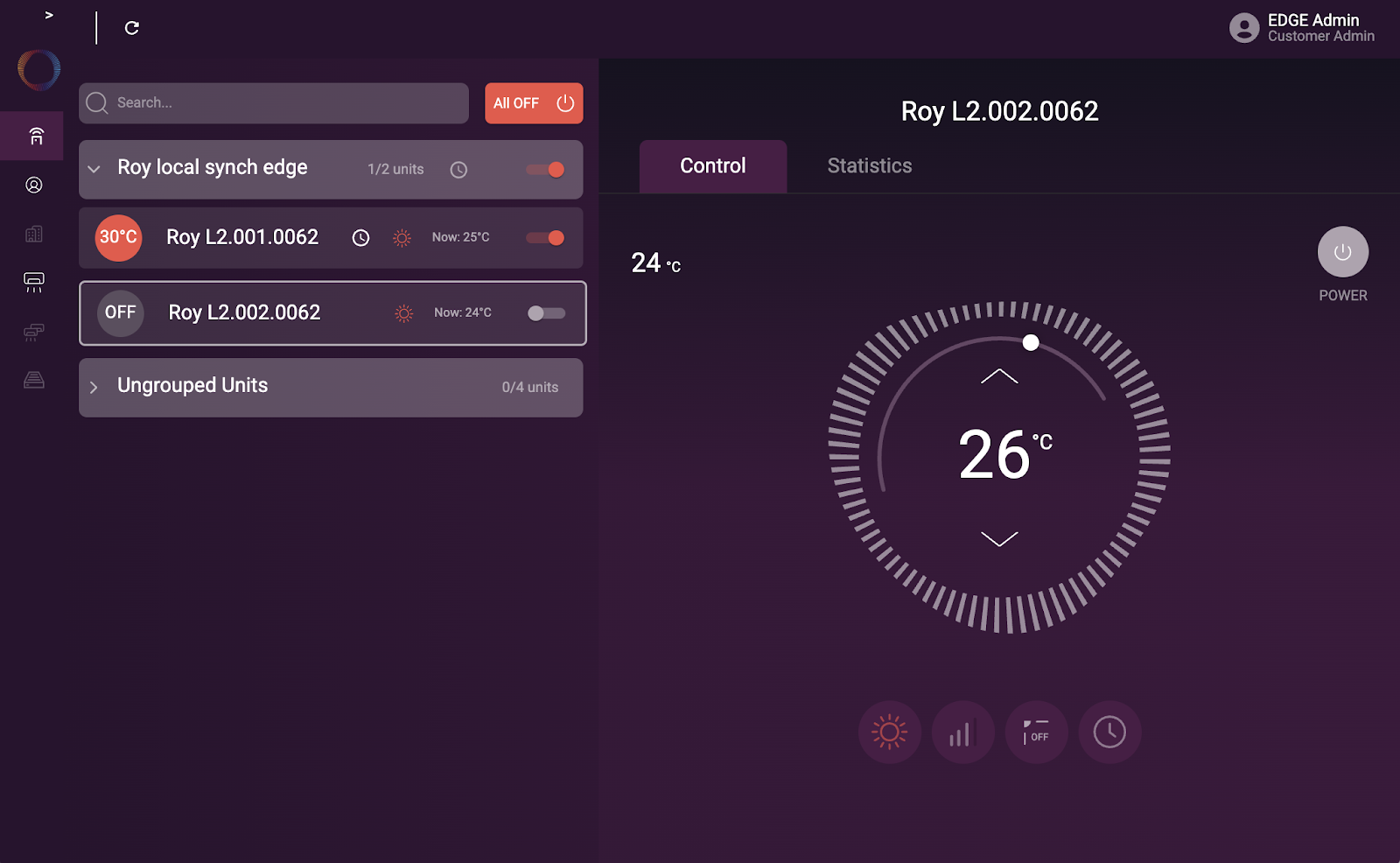

2. Fonctionnalités de contrôle local

Les fonctions de contrôle suivantes sont disponibles via l'application locale et sont également synchronisées avec les applications cloud :

• Commandes de contrôle – Marche/Arrêt, Consigne, Mode, Vitesse du ventilateur, Volet
• Programmations horaires

3. Gestion des utilisateurs locaux

L'utilisateur par défaut de l'appareil local est un administrateur.

Cet utilisateur administrateur ne peut pas être supprimé. Il peut ajouter d'autres utilisateurs locaux – tous disposent des mêmes droits d'accès (admin) mais peuvent avoir des identifiants différents (nom d'utilisateur et mot de passe).

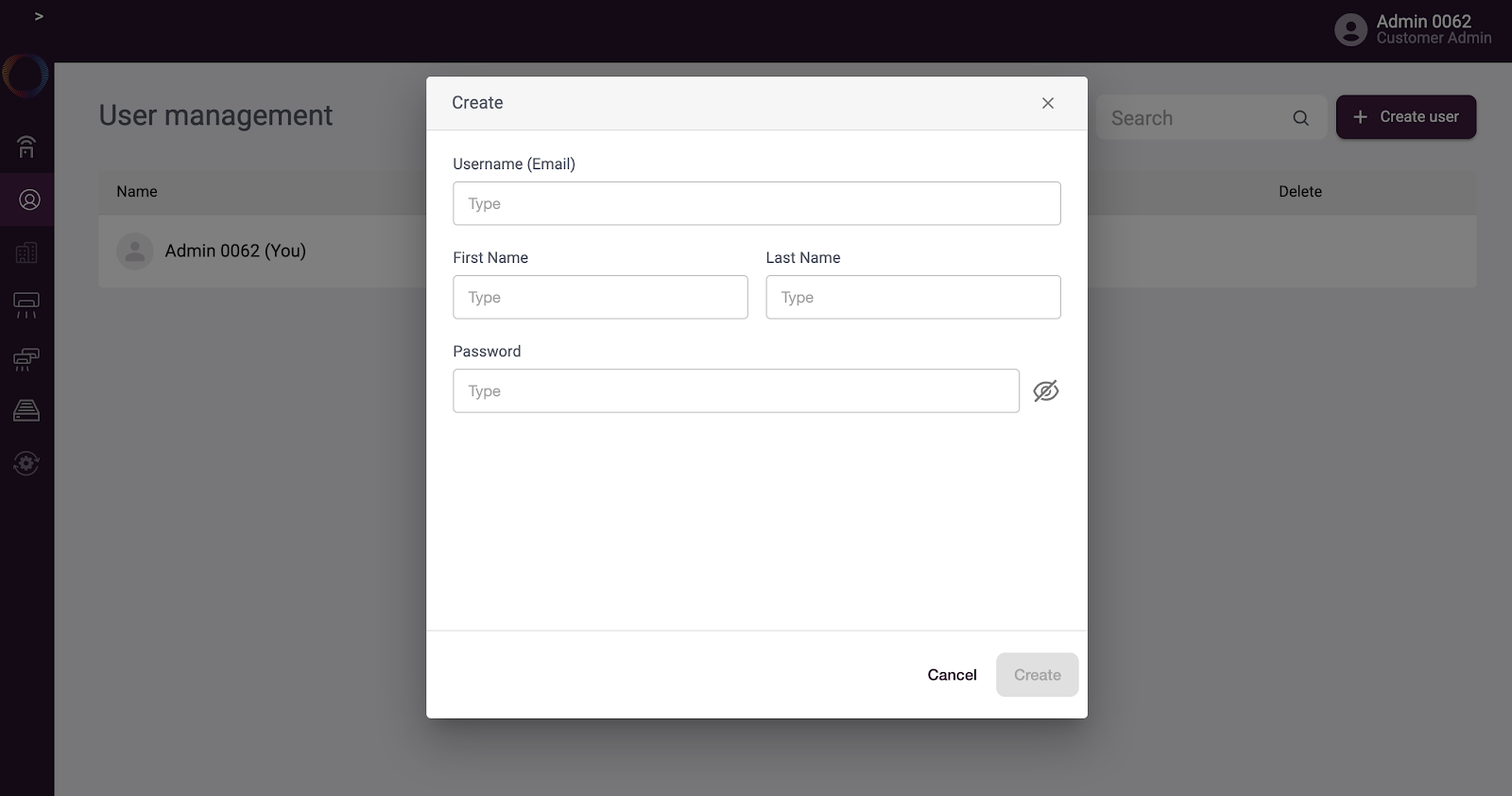

Dans l'onglet Gestion des utilisateurs, cliquez sur “Créer un utilisateur” pour ajouter un nouvel utilisateur :

Remarque : Les utilisateurs locaux ne sont pas synchronisés avec les utilisateurs de l'application cloud.

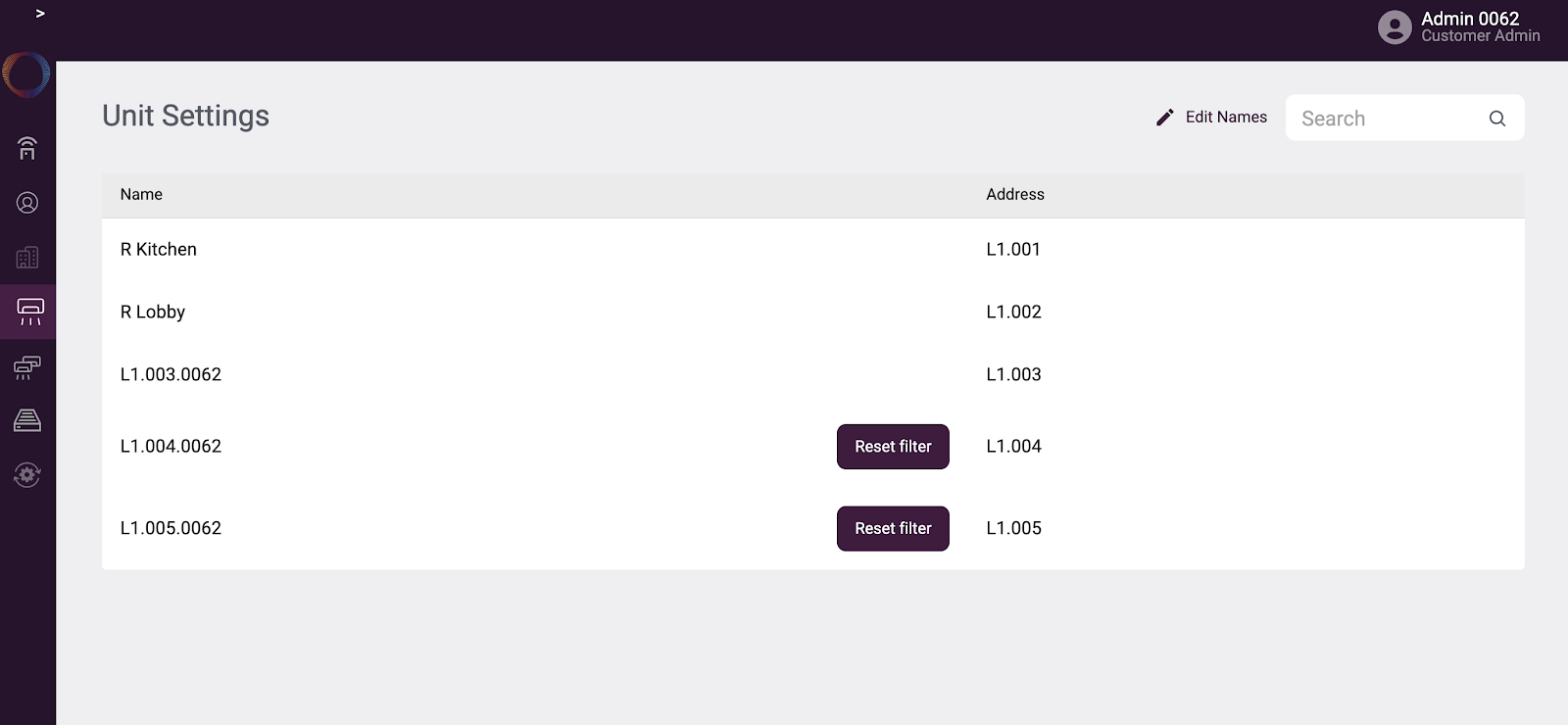

4. Paramètres locaux des unités

Dans l'onglet Paramètres des unités, les utilisateurs peuvent modifier les noms des unités connectées au dispositif EDGE. Cliquez sur le bouton Modifier les noms, effectuez les changements souhaités puis enregistrez.

Tous les changements seront synchronisés avec les noms des unités dans l'application cloud si l'appareil est enregistré et connecté au cloud.

 Remarque : si des modifications sont effectuées à la fois sur l'application cloud et l'application locale, le dernier changement sera pris en compte. Pour éviter les conflits, attribuez les droits d'accès appropriés à ces paramètres dans le cloud et l'application locale.

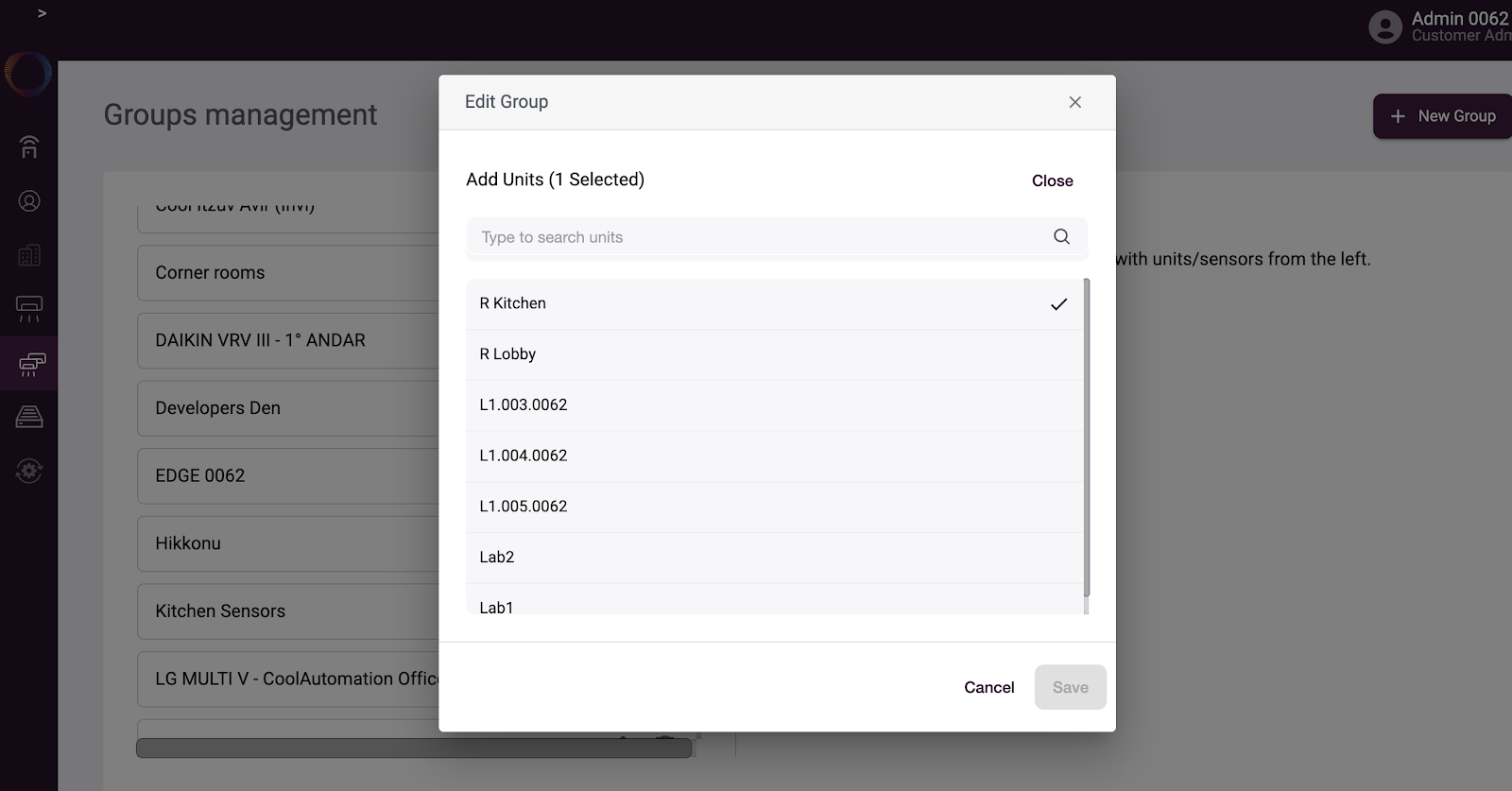

5. Gestion locale des groupes

Dans l'onglet Gestion des groupes, les utilisateurs peuvent définir de nouveaux groupes, modifier des groupes et changer les noms des groupes.

La gestion locale des groupes ne concerne que les groupes dont toutes les unités sont sur ce même dispositif EDGE. Si des groupes dans le cloud contiennent un mélange d'unités du dispositif EDGE et d'autres appareils, ces groupes ne seront pas affichés dans le contrôle local EDGE, afin d'éviter les conflits de droits d'accès.

6. Paramètres avancés de contrôle local

Dans l'onglet Contrôle avancé, l'utilisateur administrateur peut gérer certaines logiques de contrôle avancées via l'application locale.

Consultez le guide utilisateur de l'application professionnelle de CoolAutomation pour une description plus détaillée de ces paramètres avancés.

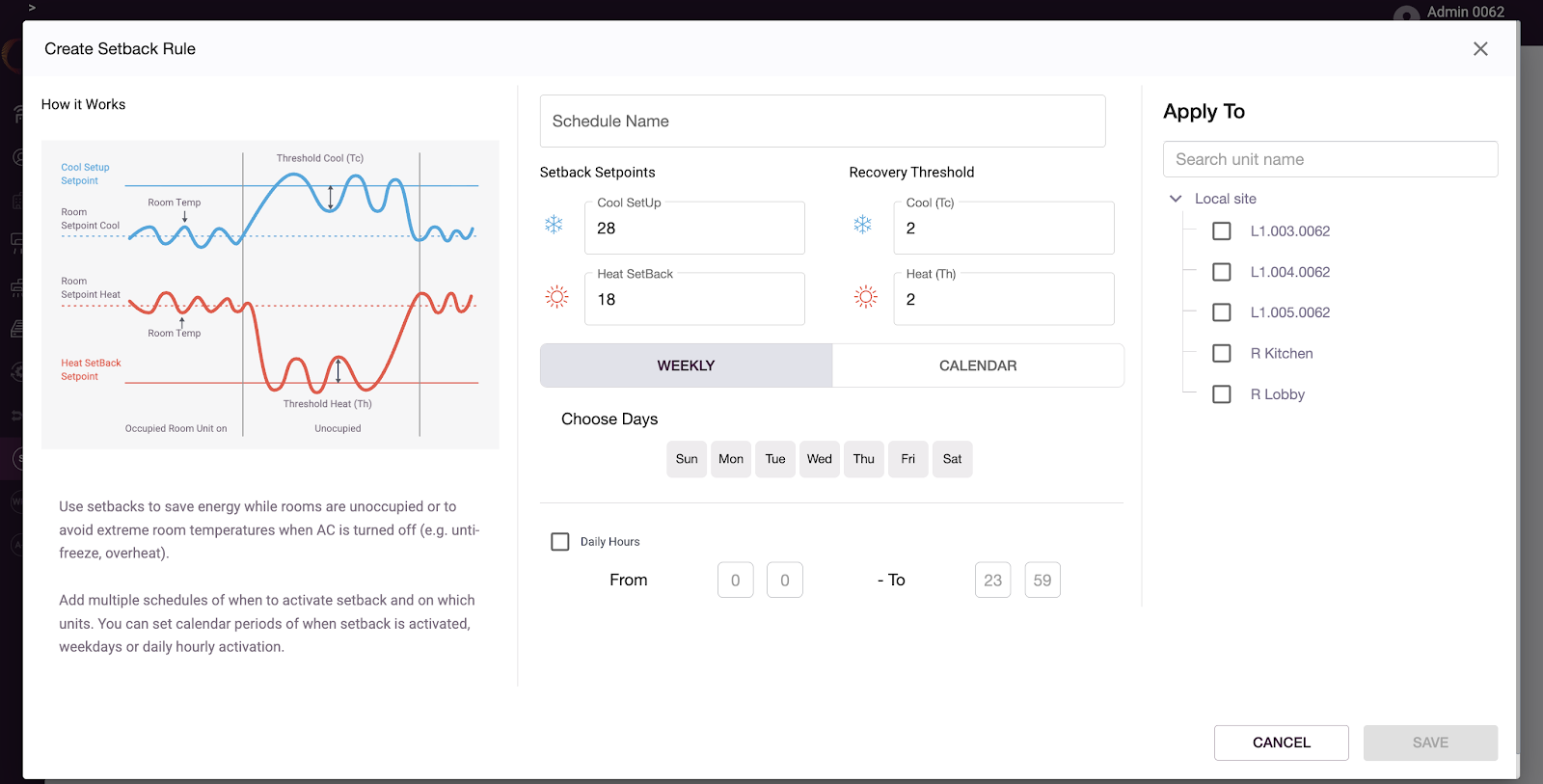

• Setback - permet de définir des programmations de réduction pour économiser de l'énergie.

Le paramétrage du changement de mode est synchronisé entre les applications cloud et locales lorsque la connexion réseau est disponible.

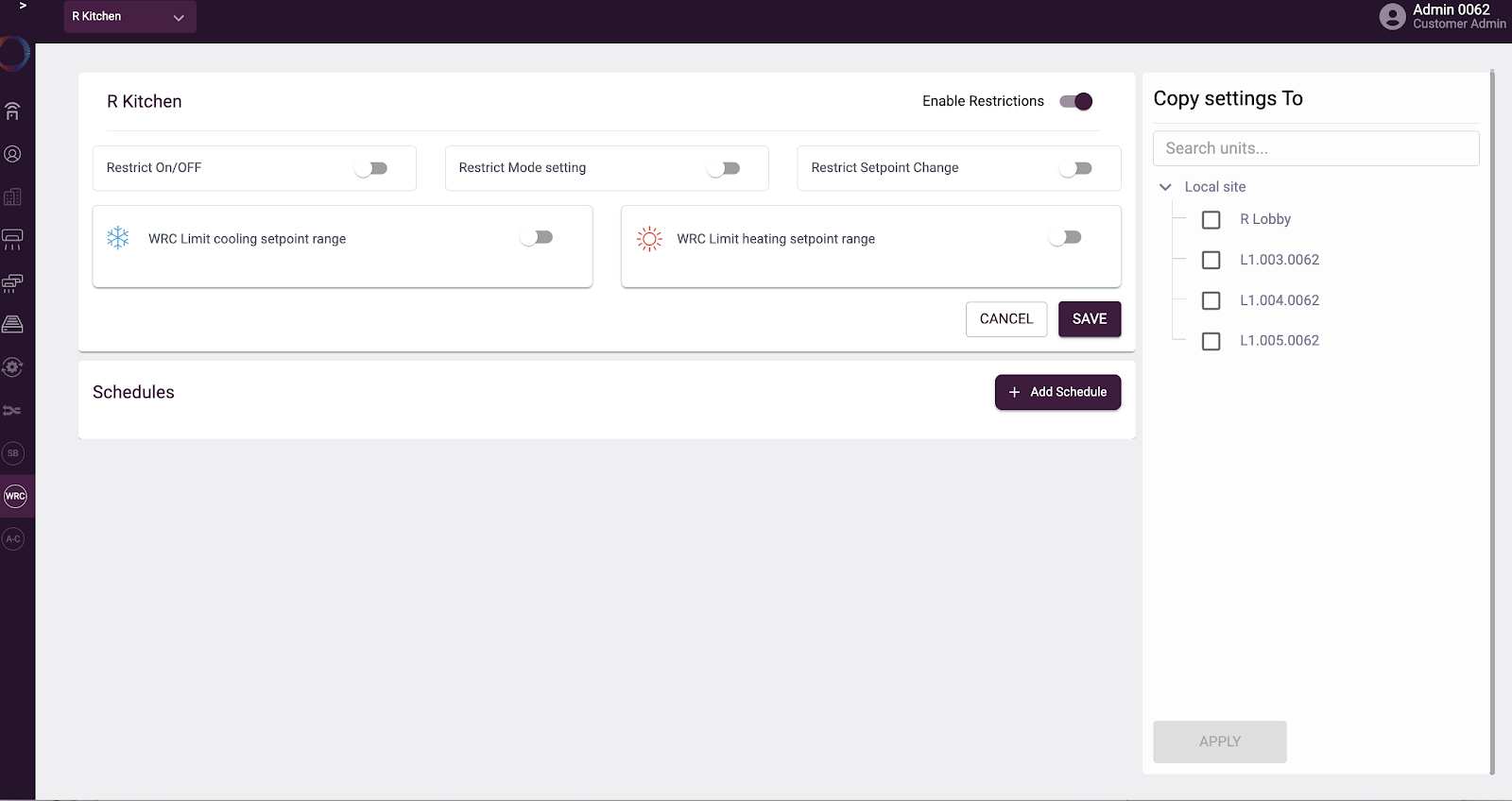

• Restriction WRC - permet de désactiver certains changements effectués depuis la télécommande murale locale (WRC). Le paramètre de restriction WRC ne limite pas le changement de réglage sur le thermostat ; cependant, il impose le réglage en détectant qu'un changement a été effectué via le thermostat et rétablit l'état précédent du thermostat.

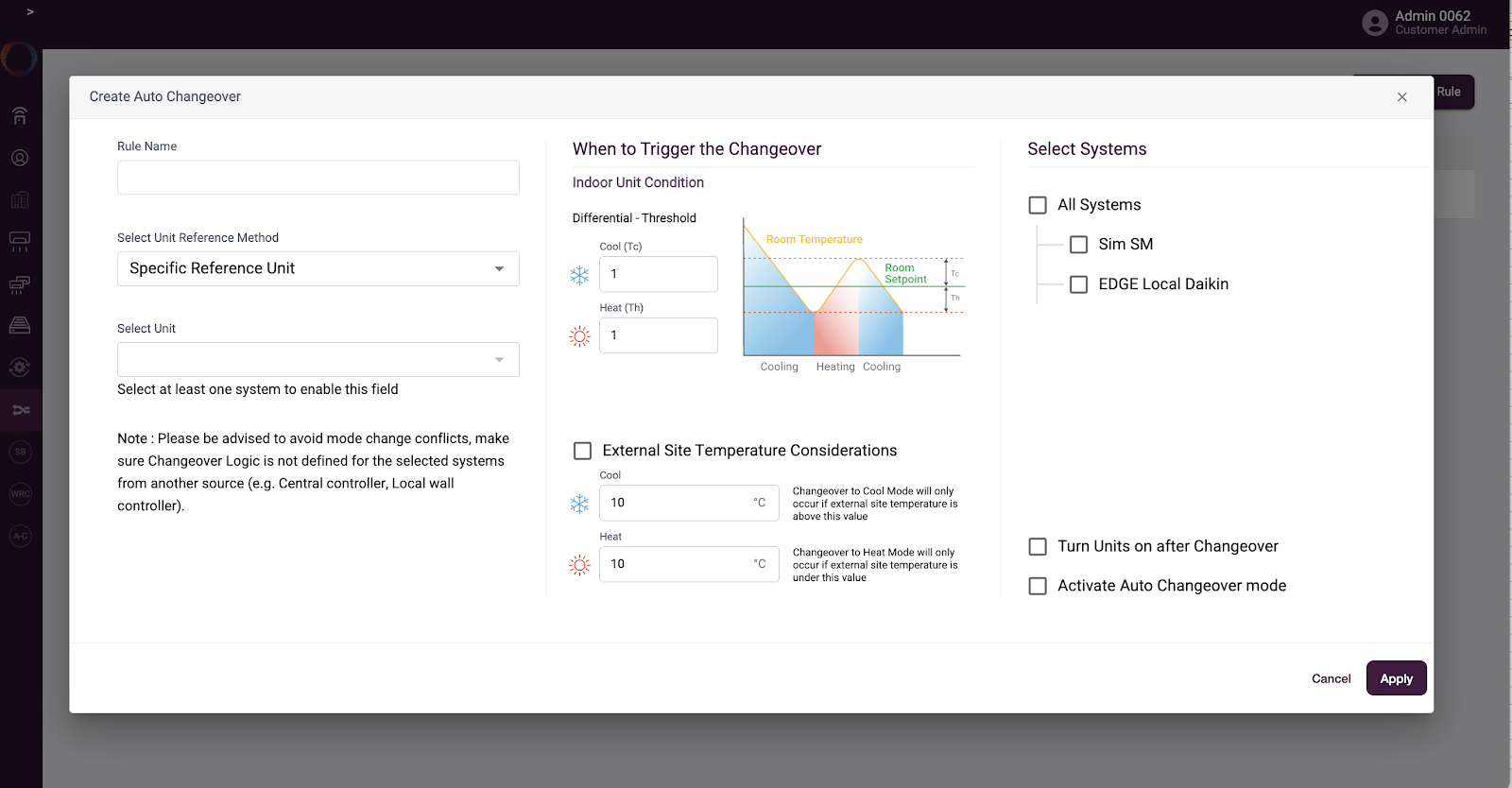

• Changement de mode automatique - permet de configurer des règles de changement de mode automatique pour les systèmes de pompe à chaleur.

La configuration des systèmes (regroupement des unités en systèmes) se fait dans la gestion de site sur le cloud.

Remarque importante : La configuration des règles de changement de mode automatique suppose que l'utilisateur connaît les systèmes de pompe à chaleur. Appliquer le changement automatique sur seulement une partie des unités d'un système peut entraîner un échec d'exécution et le changement de mode ne sera pas effectué comme prévu.

Le paramétrage du changement de mode est synchronisé entre les applications cloud et locales lorsque la connexion réseau est disponible.

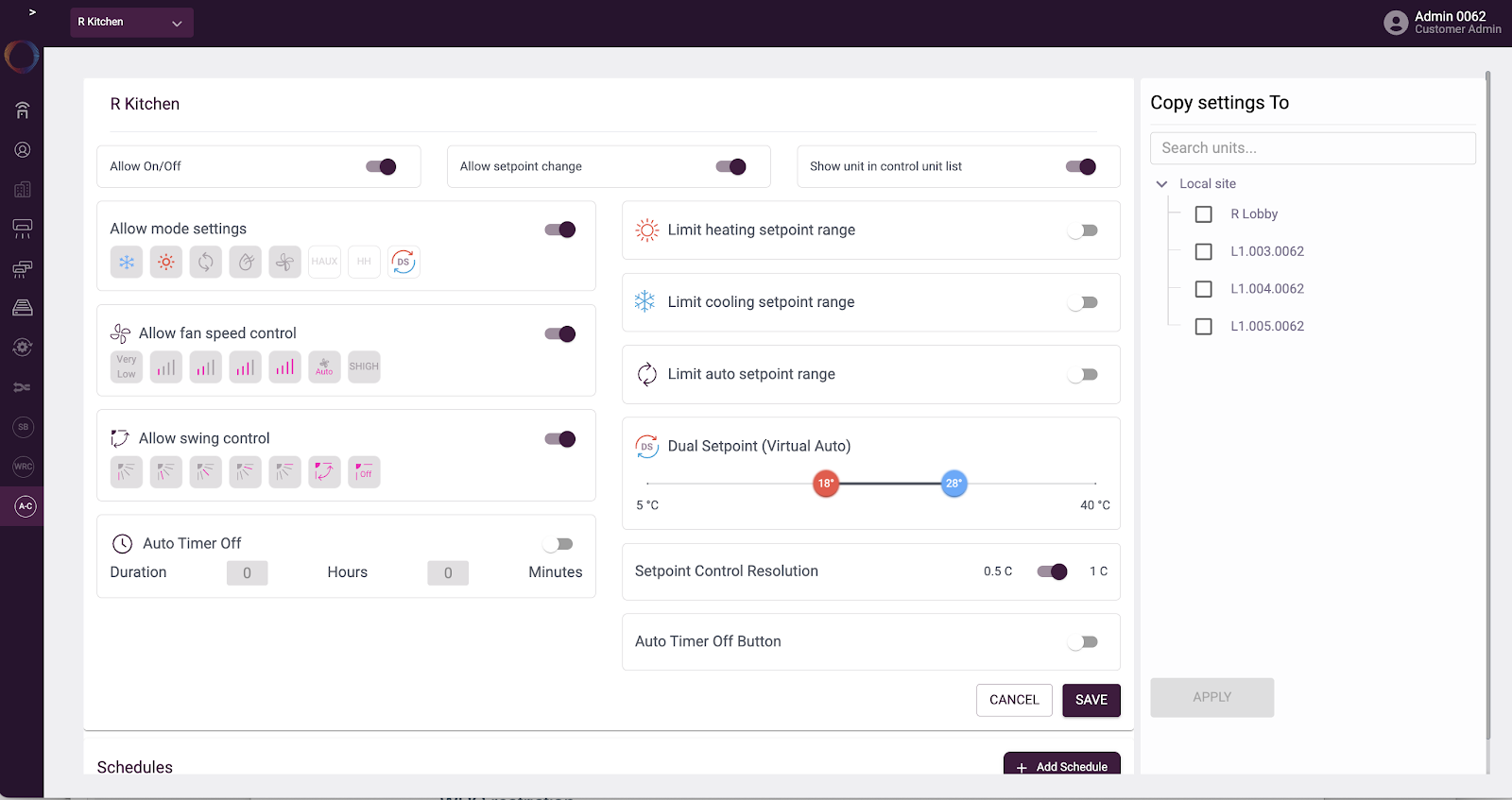

• Contrôle via l'application – permet de configurer quels contrôles seront disponibles via l'application (locale et/ou cloud) pour chaque unité.

Le paramétrage des contrôles d'application est synchronisé entre les applications cloud et locales lorsque la connexion réseau est disponible.

3. Logique locale sur l'appareil

Le dispositif EDGE dispose d'un processeur puissant qui permet d'exécuter une logique d'automatisation avancée sans dépendre d'une connexion Internet continue.

Une fois qu'une logique d'automatisation est définie dans les applications (logique avancée de l'application professionnelle ou contrôles avancés de l'application locale), elle est ensuite stockée dans la mémoire locale de l'appareil et s'exécutera quel que soit l'état de la connexion Internet de l'appareil.

Les logiques suivantes sont configurées pour fonctionner localement :

• Programmations horaires – peuvent être définies sur les applications cloud (Control, Professional) et synchronisées avec l'appareil, ou définies sur l'application de contrôle locale. Si elles sont définies sur le cloud, elles seront synchronisées avec l'appareil puis exécutées localement. Si elles sont définies sur l'application locale, elles seront synchronisées avec le cloud dès qu'une connexion réseau est disponible. En l'absence de connexion réseau, la programmation peut toujours être définie et exécutée sur l'appareil local.
• Interverrouillages, règles d'anomalie – Peuvent uniquement être définis sur l'application cloud, envoyés à l'appareil et exécutés localement. Le suivi de l'activité sera disponible uniquement sur les outils de l'application professionnelle (audit, diagnostic d'unité) et seulement lorsque la connexion cloud est disponible. Si une déconnexion réseau survient pendant des actions, elles seront enregistrées localement et synchronisées avec le cloud pour l'historique et l'analyse.

Remarque : seules les règles où TOUTES les unités/capteurs sont connectés au même appareil seront envoyées à l'appareil.

Toute l'activité pendant la période de déconnexion est enregistrée localement et transférée* vers le cloud lors de la reconnexion pour un audit ultérieur.

Remarque : La taille des journaux conservés sur l'appareil dépend de la capacité de la carte SD locale. Au moins 48 heures seront stockées sur la carte SD fournie. Au-delà, cela dépend de la configuration exacte du site.

Fonctions envoyées depuis le cloud et exécutées sur l'appareil mais non reflétées dans l'application locale :

• Interverrouillages

Lorsque la synchronisation est en cours entre les applications locales et cloud, une icône de synchronisation s'affiche des deux côtés si l'utilisateur consulte l'écran concerné.

4. Connexion des clients BACnet

Le dispositif EDGE permet de connecter des contrôleurs BACnet locaux, via BACnet IP ou BACnet MSTP. Pour démarrer l'intégration, suivez les étapes de configuration BACnet décrites dans la section de configuration de l'appareil ci-dessus.

Pour ajouter un nouvel appareil BACnet, connectez-vous à l'application cloud Professional et suivez les étapes ci-dessous

Remarque : la configuration et le paramétrage BACnet nécessitent un abonnement actif à l'application Professional sur le site où le dispositif EDGE est connecté.

1. Mappage d'appareil BACnet

1. Allez dans l'onglet BACnet Mapping (Gestion du site -> BACnet Mapping)

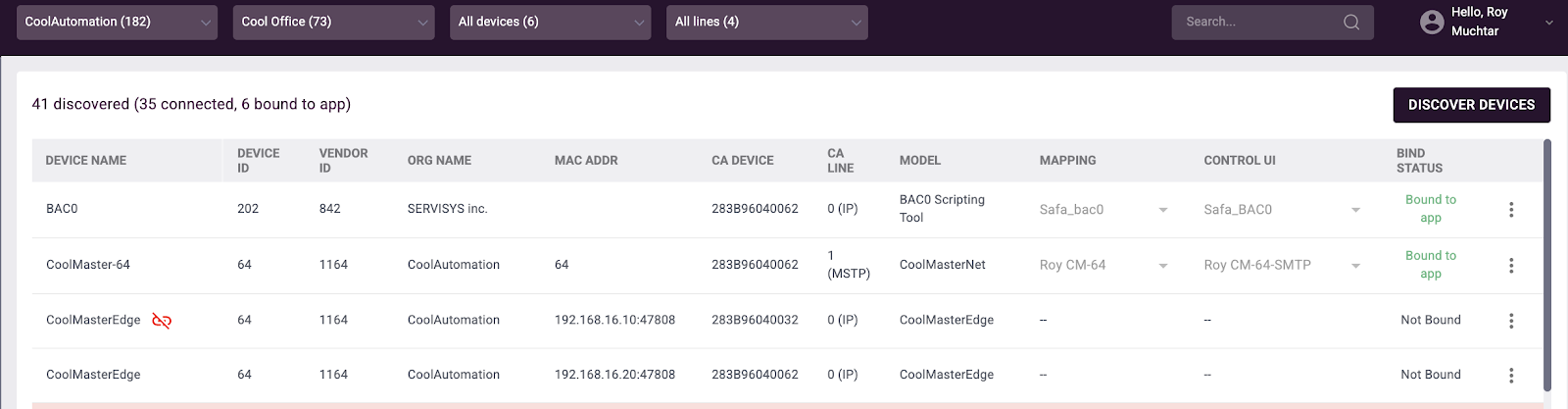

2. L'écran principal BACnet Mapping affiche la liste de tous les appareils découverts sur le site par l'un des dispositifs EDGE connectés.

Remarque : la liste affichera également les appareils BACnet ajoutés précédemment mais désormais déconnectés, mis en surbrillance en rouge clair. Vous pouvez les supprimer en cliquant sur l'option Supprimer (via l'icône à 3 points).

3.   En entrant dans l'onglet BACnet Mapping, un processus de découverte démarre automatiquement (appareils sur les réseaux BACnet connectés, pas la découverte de tous les objets).

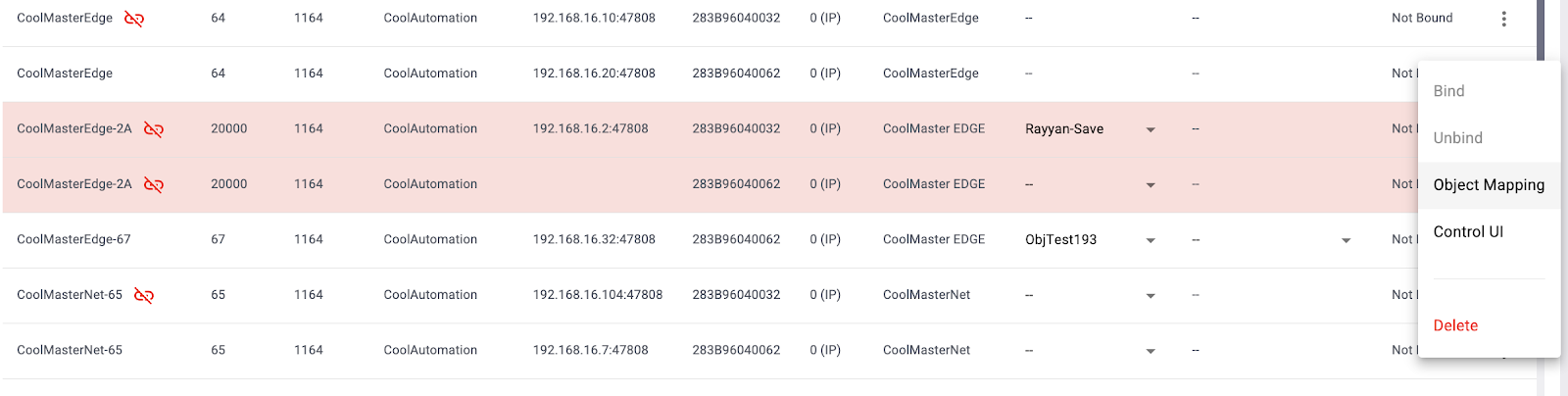

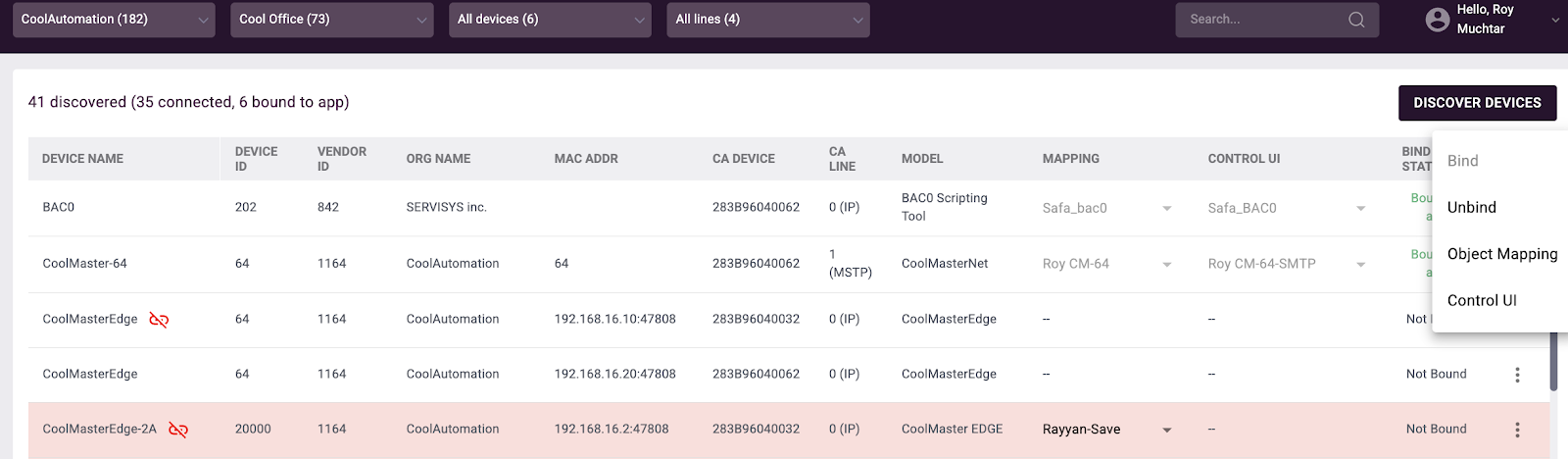

4. Pour démarrer le mappage des objets BACnet d'un appareil, cliquez sur l'icône à 3 points de l'appareil concerné et sélectionnez Object Mapping.

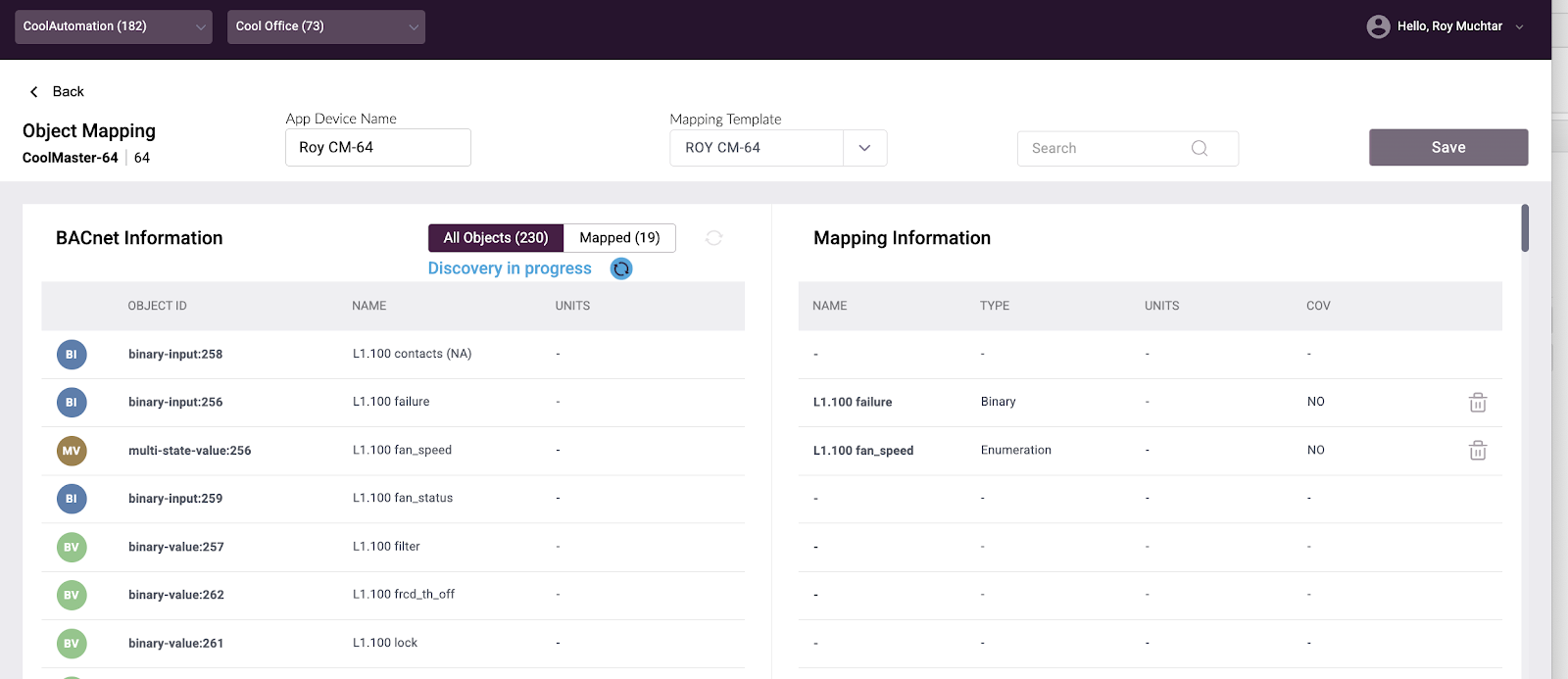

5. Lorsque l'écran Object Mapping s'ouvre, un processus de découverte des objets démarre automatiquement. Ce processus peut prendre quelques minutes. Pendant la découverte, l'indication (Découverte en cours) s'affiche. Ce processus peut durer jusqu'à 10 minutes.

6. Les utilisateurs peuvent définir le nom sous lequel l'appareil apparaîtra dans l'application (cela ne modifie pas le nom de l'appareil sur le réseau BACnet) via les champs App Device Name
7. Vous pouvez naviguer entre la liste de tous les objets et la liste des objets déjà mappés en cliquant sur le bouton bascule Tous les objets/Mappés.
8. Le mappage se fait via des “Modèles”. L'utilisateur peut utiliser un modèle existant déjà disponible sur le site ou en créer un nouveau à l'aide du bouton “Mapping template”. Un modèle (nouveau ou existant) doit être sélectionné avant de pouvoir mapper des objets,

9. Mappage des objets – vous pouvez sélectionner quels objets de l'appareil vous souhaitez intégrer dans l'application.

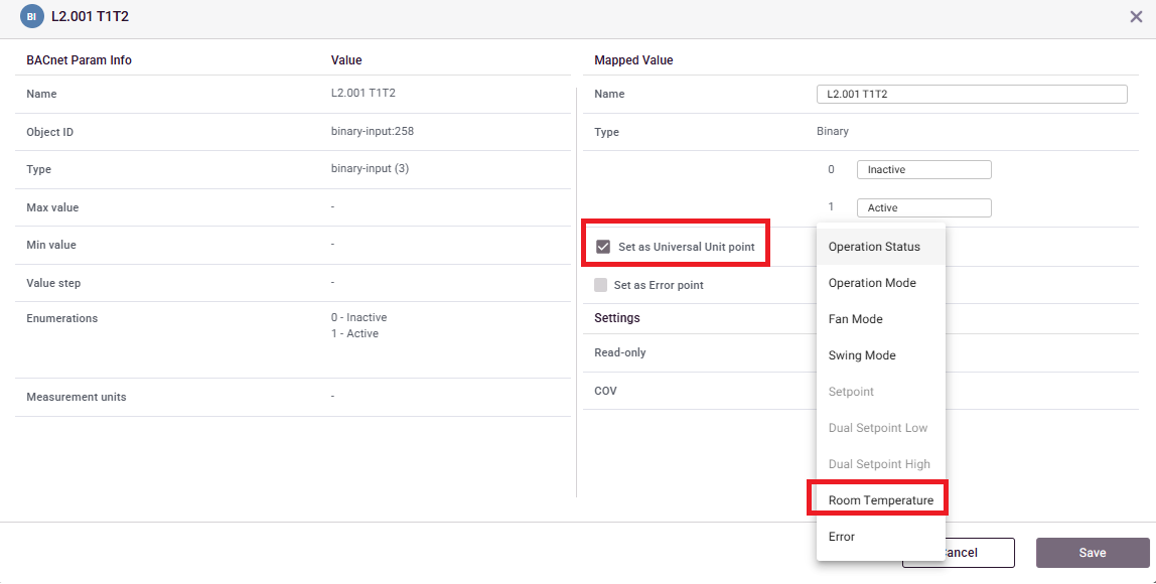

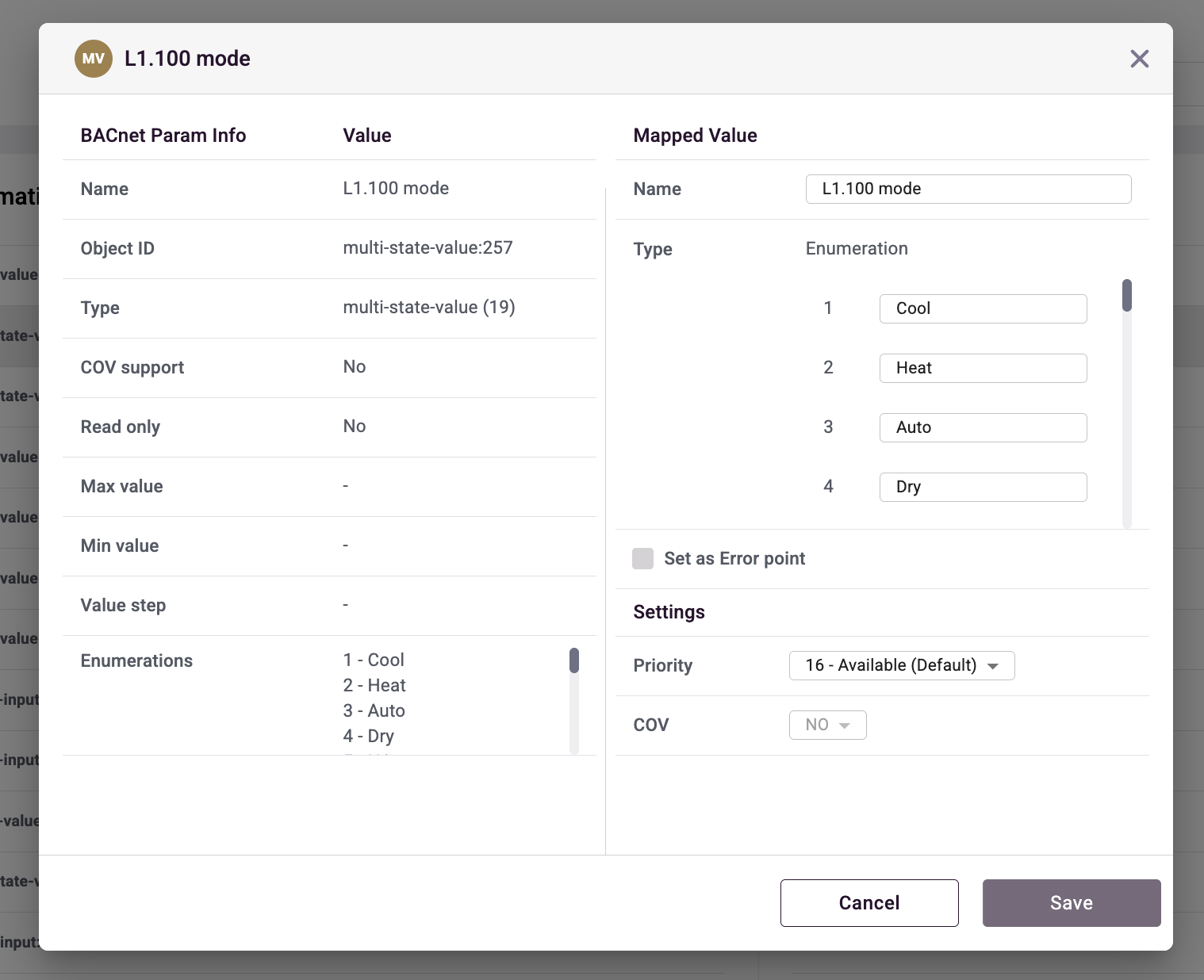

10. Pour mapper un objet, double-cliquez sur la ligne de l'objet. Une fenêtre de configuration s'ouvre et vous pouvez effectuer les réglages nécessaires pour cet objet spécifique.

    Différents types d'objets BACnet proposent des réglages différents.

    Vous pouvez définir le nom (affiché dans l'application), les énumérations de texte (pour les objets Multi Value), définir la plage autorisée pour l'écriture de valeurs analogiques, indiquer si cet objet doit déclencher une alerte dans l'application, et définir la priorité pour la communication d'écriture BACnet.


    1. Pour rendre le paramètre disponible pour les systèmes externes basés sur BACnet, cochez le champ “Set as Universal Unit Point”.

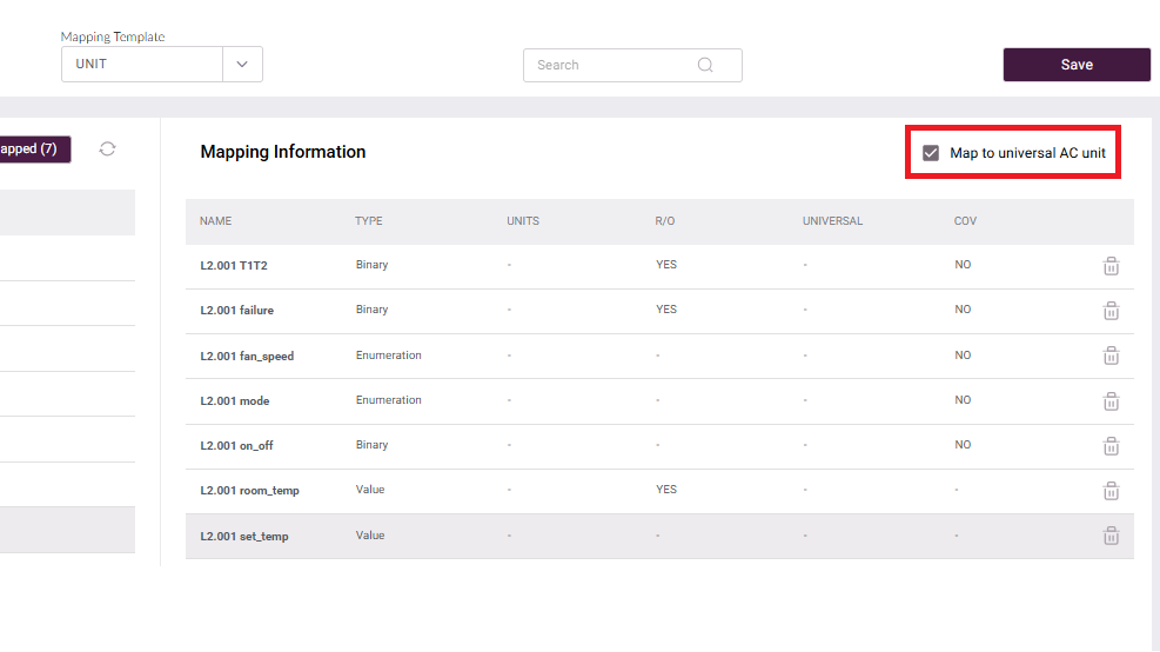

    2. Pour rendre l'unité visible pour les systèmes externes BACnet, cochez le champ “Map to universal AC unit”.


11. Si vous définissez un objet comme erreur, l'application vous permet également de définir la valeur pour effacer l'alerte. La valeur par défaut pour effacer est 0. Si un objet est défini comme erreur, lorsqu'une erreur survient, elle déclenchera une erreur dans l'application, sera ajoutée au journal des alertes et les utilisateurs pourront configurer la réception de notifications pour cette erreur dans l'application Professional.
12. Jusqu'à 20* objets par appareil peuvent être mappés. Si vous avez atteint la limite de 20 objets et souhaitez en supprimer un pour le remplacer par un autre, utilisez l'icône de corbeille dans la liste des objets.
13. Une fois le mappage des objets terminé, cliquez sur Enregistrer pour sauvegarder tous les changements dans le modèle.
14. Cliquez sur ‘retour’ pour revenir à l'écran principal de mappage des appareils. Par défaut, votre nouveau modèle sera sélectionné pour l'appareil BACnet.

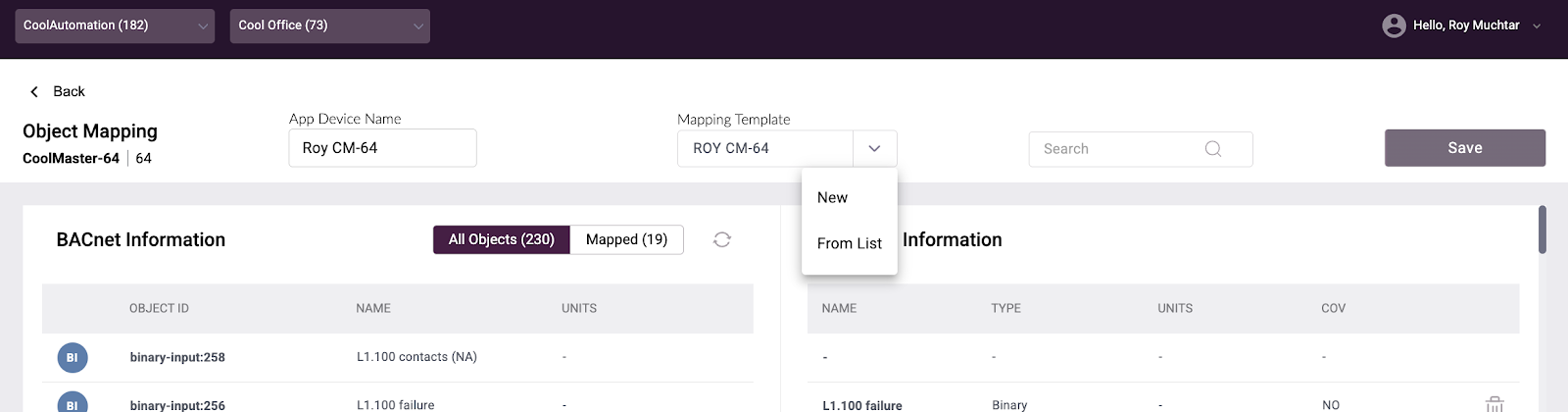

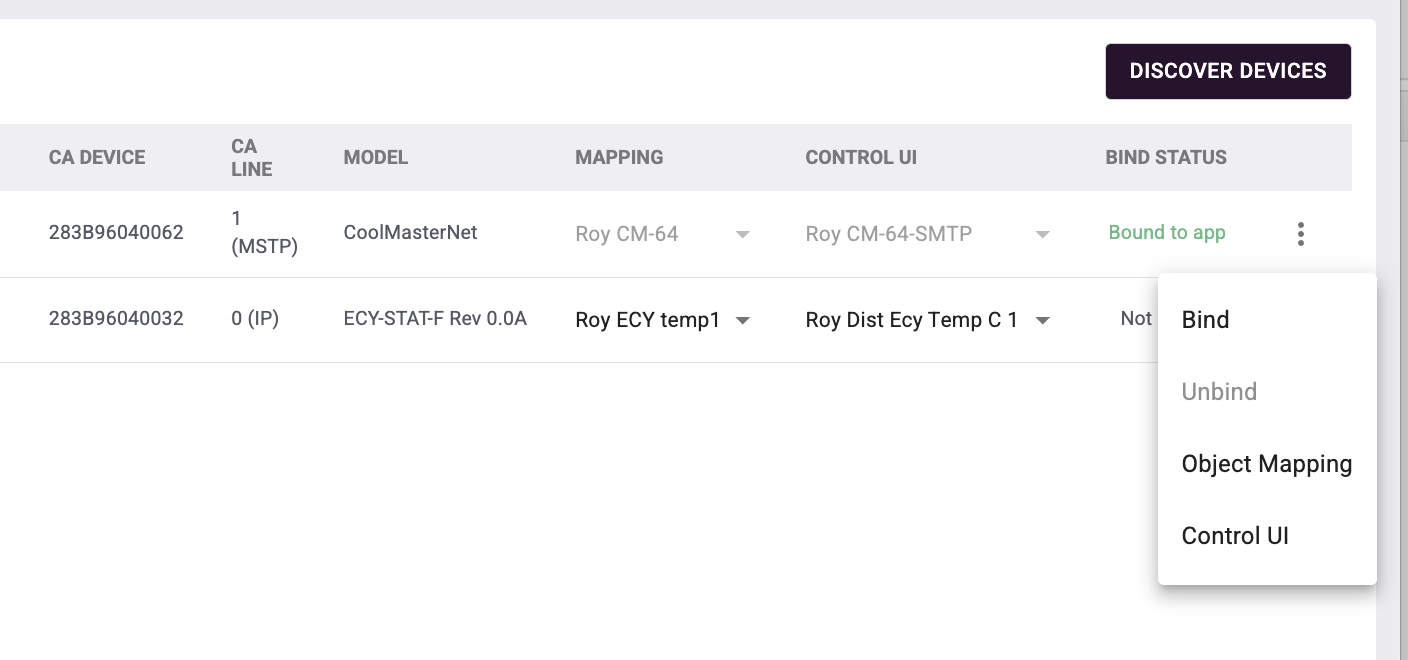

15. Pour définir (ou sélectionner un autre) modèle de mappage, utilisez la flèche déroulante dans la colonne ‘Mapping’ de l'appareil.

2. Modèle d'interface utilisateur BACnet

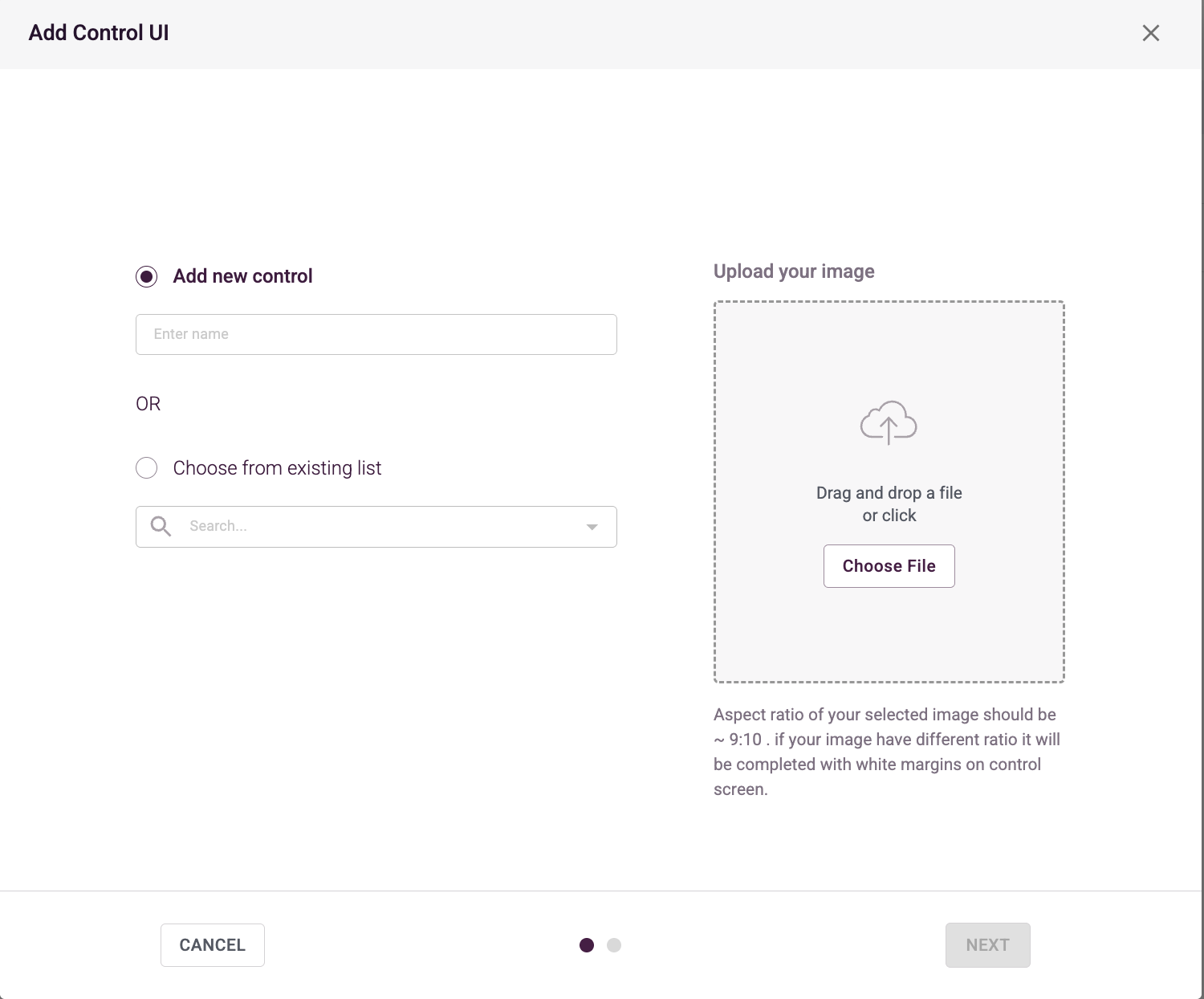

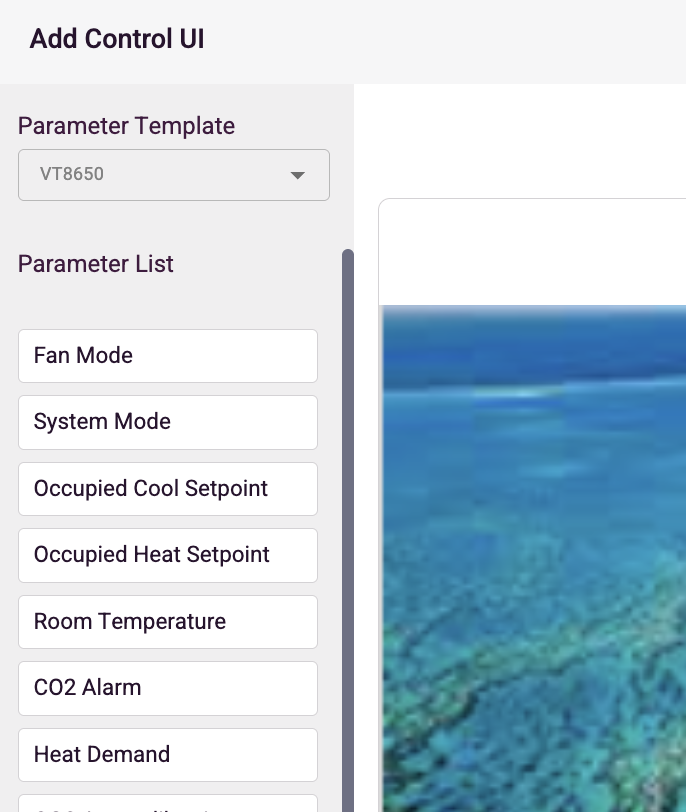

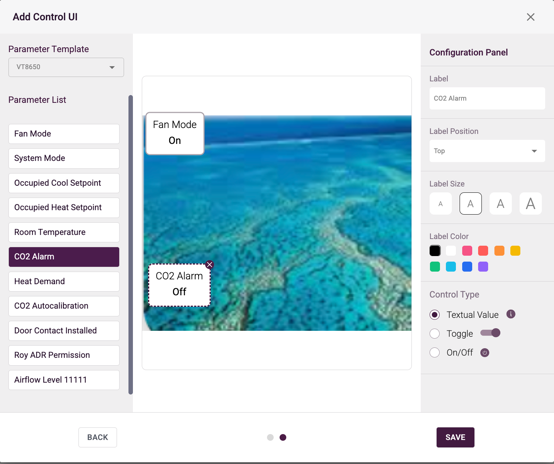

1. Définir un modèle d'interface utilisateur - Le modèle UI permet de définir une disposition de base des principaux contrôles et informations de surveillance dans l'onglet Contrôle pour l'appareil BACnet mappé. Cliquez sur le menu à 3 points de l'appareil BACnet et sélectionnez ‘Control UI’. Cela ouvrira l'assistant de création du modèle d'interface de contrôle.

2. Sélectionnez une image de fond (statique) pour l'interface de contrôle lorsque cet appareil BACnet est affiché dans l'onglet Contrôle de l'application.

La taille maximale de l'image est de 2 Mo. Il est recommandé d'utiliser une image avec un ratio de 9:10 pour garantir un bon affichage dans la page de contrôle de l'application.

3. Sélectionnez le modèle de paramètres que vous souhaitez utiliser pour la configuration du modèle d'interface de contrôle. La liste inclura tous les modèles d'objets créés pour ce site.

4. Faites glisser les paramètres depuis la partie gauche vers la zone d'image.
5. Une fois qu'un paramètre (objet) est placé sur la zone, vous pouvez configurer ses réglages via le panneau de droite de la fenêtre. Vous pouvez définir le nom de l'étiquette, sa position, la taille et la couleur du texte, et (selon le type d'objet) choisir le type de contrôle à utiliser à l'écran.

Les types de contrôles suivants sont disponibles :

• Valeur textuelle – affichage en lecture seule de la valeur réelle de l'objet
• Bascule
• Bouton Marche/Arrêt – pour les objets binaires avec possibilité de passer en marche/arrêt
• Liste – pour les objets Multi Value. Ouvre un menu déroulant de toutes les options disponibles
• Flèches Haut/Bas – pour les valeurs numériques où l'utilisateur peut augmenter ou diminuer la valeur par paliers.

Remarque : le réglage des valeurs haut/bas est directement lié à la configuration du mappage de l'objet. L'utilisateur doit correctement définir la limite supérieure et inférieure, ainsi que les paliers de modification (par exemple, pour un point de consigne de pièce, limite supérieure à 75, inférieure à 65, pas de 1°F).

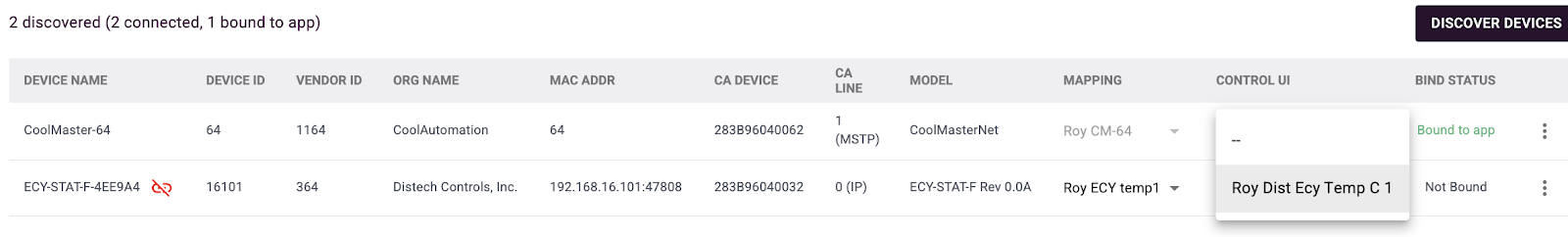

6. Après avoir terminé et enregistré le modèle d'interface de contrôle, vous pouvez sélectionner ce modèle et l'appliquer à votre appareil dans l'écran BACnet Mapping. Utilisez la colonne ‘Control UI’ de la ligne de l'appareil pour ouvrir la liste déroulante des modèles disponibles et sélectionnez le vôtre.

Remarque : Les modèles d’Object Mapping et d’interface de contrôle sont associés au fournisseur BACnet et au modèle de l’appareil. Les modèles créés pour un appareil peuvent être appliqués à d’autres appareils BACnet ayant le même fournisseur et le même modèle.

7. Connectez l’appareil BACnet à l’application et commencez à surveiller les points de données – cliquez sur le menu à 3 points sur la ligne de l’appareil et sélectionnez Lier. Le statut de l’appareil passera au vert et affichera « Lié à l’application »

8. Une fois l’appareil « Lié à l’application », tous les objets sont surveillés en continu et envoyés à l’application cloud.
9. Fonctions disponibles pour les appareils BACnet mappés lors de l’utilisation de l’application cloud :
   1. Onglet Contrôle – contrôler et surveiller l’appareil en temps réel. Par défaut, toutes les unités BACnet sont regroupées dans un groupe appelé « Tous les appareils BACnet ». L’utilisateur peut les affecter à d’autres groupes.
   2. En sélectionnant une unité BACnet dans l’onglet contrôle, l’interface de contrôle affichera le modèle d’UI avec les dernières valeurs lues depuis l’appareil BACnet.
   3. Diagnostics de l’unité – surveillez toutes les valeurs historiques des objets et analysez-les dans le temps. Tous les points BACnet mappés sont disponibles pour l’analyse graphique.
   4. Journal d’alertes – affichez les alertes en cas de déconnexion de l’appareil BACnet ou d’erreurs sur cet appareil. Les erreurs sur l’objet BACnet peuvent être mappées via le processus de mapping BACnet.
   5. Interlock – créez des règles complexes incluant des conditions et des actions sur les paramètres des appareils BACnet en sélectionnant la source comme appareil BACnet et l’appareil concerné dans la liste.
10. Pour déconnecter un appareil BACnet de l’application, allez dans la liste des appareils BACnet (écran principal du mapping BACnet) et, dans le menu à 3 points, cliquez sur « Délier ». Cela arrêtera la collecte de données pour cet appareil BACnet.
11. Les appareils BACnet qui ne sont pas détectés sur la ligne (câble déconnecté, appareil débranché, autre raison) – la ligne de l’appareil BACnet sera marquée en rouge et un symbole de « Déconnexion » apparaîtra à côté du nom de l’appareil.
12. Pour retirer un appareil de la liste du site – utilisez l’option « Supprimer » dans le menu à 3 points

Remarque : L’option Déconnecter n’est disponible que si l’appareil ne communique pas sur la ligne BACnet. Sinon, cet appareil continuera d’apparaître lors de la découverte de la ligne avec le bouton Découverte.

5. Connecter des compteurs d’énergie Modbus

Pour connecter des compteurs d’énergie (pour PPD ou autres besoins), utilisez l’application de configuration pour régler la ligne concernée (L1, L2 ou L3) sur Modbus RTU puis sélectionnez le modèle spécifique de compteur d’énergie connecté sur cette ligne, ainsi que le débit en bauds et la polarité.

L’implémentation actuelle ne prend en charge qu’un seul type de compteur d’énergie sur la même ligne RS485. Vous pouvez connecter plusieurs compteurs du même type, mais assurez-vous qu’ils ont des identifiants uniques.

Le compteur d’énergie peut être utilisé comme source pour le calcul PPD ou affiché dans l’application de contrôle (pour surveiller la consommation), les diagnostics d’unité et les interlocks. Toutes ces fonctions nécessitent un abonnement à l’application professionnelle.

6. GPIO

Connectez des appareils IO à l’EDGE et utilisez ces entrées comme capteurs pour déclencher des actions et des interlocks.

L’appareil EDGE peut connecter 2 appareils I/O, chacun pouvant être du type suivant :

• Entrée numérique (binaire) (0-5V) – surveillez un capteur avec des états 0/1, avec la possibilité de régler en Normalement Ouvert (N.O) ou Normalement Fermé (N.F).

Les procédures d’automatisation suivantes sont également disponibles via ces entrées si vous sélectionnez Action dans la configuration de l’appareil. La logique est exécutée localement sur l’appareil et ne nécessite pas de connexion cloud.

• Action (Éteindre toutes les unités intérieures)
• Action (Allumer toutes les unités intérieures)

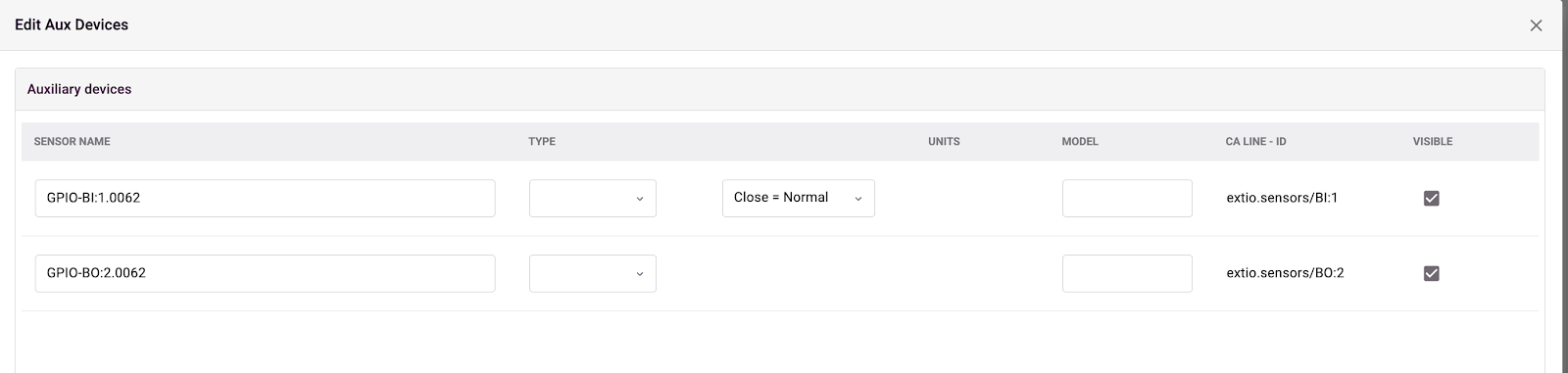

Après avoir configuré le GPIO, vous pourrez voir les appareils dans la boîte Appareils auxiliaires dans la gestion du site sous l’appareil EDGE. Vous pouvez entrer dans la boîte Aux et les voir comme capteurs.

Les « capteurs » GPIO peuvent être visualisés dans l’onglet contrôle (états ouvert/fermé), les diagnostics d’unité (sources externes), les interlocks (appareil d’entrée)
