חיבור והפעלה של מתאם שירות CoolMaster למערכת Toshiba VRF

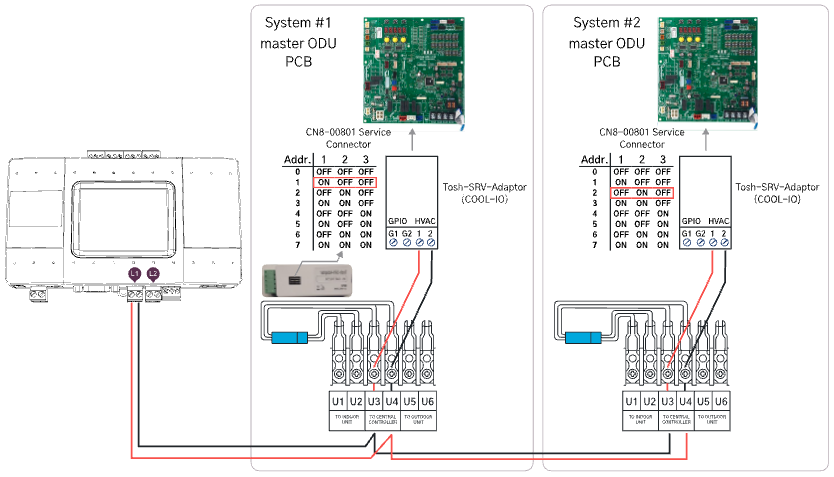

Toshiba VRF - חיבור מתאם שירות	יש להתקין מתאמים על היחידה החיצונית הראשית של כל מערכת יש להגדיר לכל מתאם כתובת ייחודית באמצעות מתגי DIP כפי שמוצג בשרטוט הכמות המקסימלית של מתאמי שירות לכל קו מוגבלת ל-8 לא חובה, אך מומלץ להגדיר את כתובת המתאם זהה לכתובת המערכת אליה הוא מחובר הטרמינלים של GPIO במתאם אינם בשימוש

שלבי אינטגרציה בטרמינל

המתאם של Toshiba מתוכנת להתאים בין היחידה החיצונית ליחידות הפנימיות הנכונות.

כדי לעשות זאת, נריץ בדיקה בטרמינל של כלי העבודה.

1. הקלידו:

ostat

2. אתם אמורים לקבל את התגובה:

Y1.000 Undefined
OK

אתרו את דגם היחידה החיצונית מהרשימה הבאה:

link Y1.100 SMMS
link Y1.100 SMMSe
link Y1.100 SHRMe
link Y1.100 SMMS-Mini
link Y1.100 SMMSu

3. העתיקו את השורה המתאימה ליחידה החיצונית לטרמינל של כלי העבודה. לדוגמה:

link Y1.000 SMMS-Mini

4. אתם אמורים לקבל את התגובה:

OK

5. אתחלו את המכשיר על ידי ניתוק וחיבור מחדש של כבל החשמל/הקלידו בטרמינל של כלי העבודה:

boot 2

כעת, תקבלו תגובה שונה כאשר תקלידו את הפקודה "ostats" בטרמינל של כלי העבודה

ostat
Y1.000 SMMS-Mini  LineAddr:1 CapCtrl:100 OilRecC:0 OilRecH:0 CStart:0 HStart:0 Defrost:0 OilEqCt:0 SnowFnCt:0
       DownCtrl:0 UpCtrl:0 OCapCtrl:0 Demand:100 StopKeep:0 OnStrtHH:7 OnStrtMM:10 TotalCon:2 InvCurRl:255
       HiPrsRel:0 DschTRel:0 CoolStop:1 HeatStop:0 SV2Start:0 SV2HPRel:0 SV2LPRel:0 SV2OilPr:0 LoFanOp:0
       HtSinkRel:1 TotCtStp:-2
   Y1.001  HP:4 Comp(1):20.4 FanMode:29 4wayVlv:1 Pd[psi]:294.0 Ps[psi]:91.3 TD1:76.2 TE:-0.8 TL:30.3 TG:36.5 TS:2.1
          TU:-40.0 TO:1.0 CheckCd1:OK  CheckCd2:00 MCUver:1.60 I1:5.12 PMV1:67 SV2:0 SV3A:0 SV5:0 SV4:0
          TH:16.5 TL3:-100.0 TS3:-100.0 TK1:-999.9 PMV4:0
