חיבור קו פנימי/חיצוני של Mitsubishi Heavy VRF עם CoolMaster

מאמר זה מתייחס למוצרים הבאים של CoolMaster:

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

Mitsubishi Heavy VRF – חיבור קו יחידות פנימיות/חיצוניות

מספר מערכות מקסימלי לכל קו: 16

מספר יחידות פנימיות מקסימלי לכל קו: 128

  • מספר קו התקן נתמך: L7 (ברירת מחדל), L4, L5, L6 (שימוש ב-L6 דורש הגדרת מתגי DIP)
  • יש לשים לב לקוטביות הקו. אם L6 לא הופעל, ב-L7 אין צורך בהתייחסות לקוטביות
  • סוג כבל – יש לפעול לפי הוראות ההתקנה של Mitsubishi Heavy
  • יש להגדיר את סוג הקו במכשיר CoolMaster ל:  MH

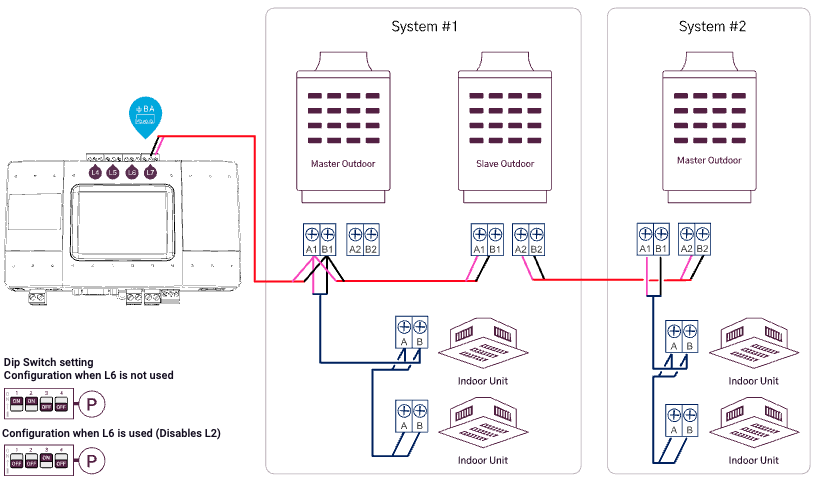

  • יש להגדיר את מתג DIP P לפי השרטוט,
    מתגי DIP Q, R, S אינם רלוונטיים לקווים 3,4,5,6,7,8
  • יש לפעול לפי הוראות Mitsubishi Heavy בנוגע לכתובת היחידות
  • יש להגדיר כתובת ייחודית לכל מערכת ולכל יחידה פנימית
