הפעלת והגדרת CoolMaster EDGE

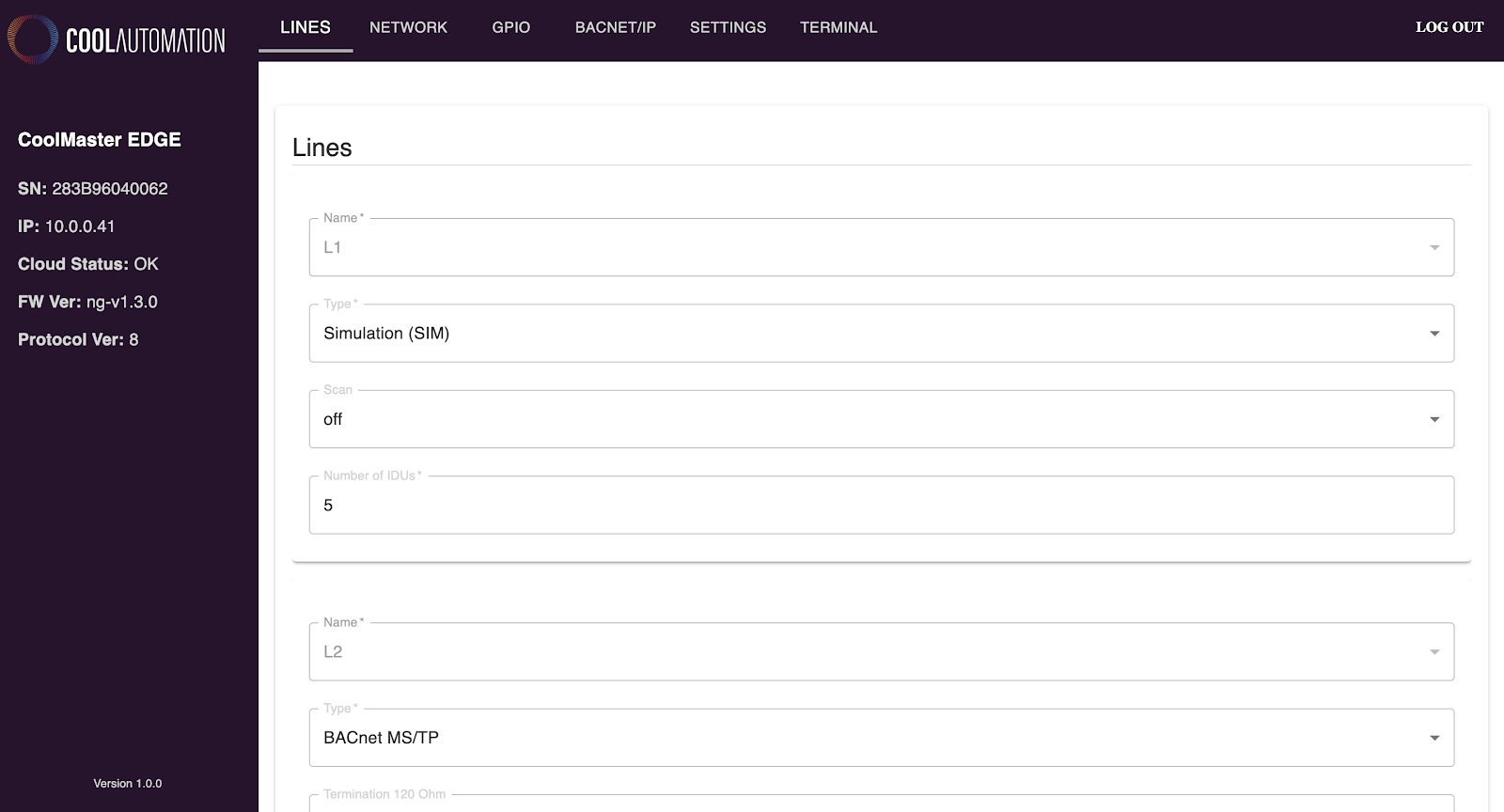

בעת הכניסה למכשיר, המשתמש מגיע למסך ההגדרות הראשי:



1. קווים

הגדר את תצורת הקו בהתאם למערכות שמחוברות לכל קו מסוים.

המאפיינים הבאים זמינים לכל קו:

• שם – שם הקו כפי שמופיע על תוויות המכשירים - L1, L2, L3, L8 (USB), L9 (USB-C)
• סוג – סוג הקו. לאחר בחירת הסוג, יוצגו כל הפרמטרים הרלוונטיים (לכל סוג קו יש פרמטרים שונים).

הסוגים הבאים זמינים לבחירה:

• BACnet MSTP – הגדרת הקו כ-RS485 עם BACnet MSTP.
  • Baud Rate – קצב התקשורת בקו: 9600 או 38400
  • קוטביות – הגדר אם זה רגיל (A/B) או הפוך (B/A)
  • Vendor ID – 1164 (קריאה בלבד) – מזהה היצרן של CoolAutomation ל-BACnet כפי שהוקצה על ידי ASHRA. משמש במאפיין Vendor ID.
  • Model Name – CoolMasterEDGE (קריאה בלבד). שם הדגם של BACnet.
  • Device ID - מזהה המכשיר של BACnet (מספר מופע). ניתן להגדיר לפי הנחיות התקן של BACnet. ברירת מחדל: 123.
  • MSTP MAC – כתובת מכשיר CoolMaster EDGE ברשת MSTP.
• Modbus RTU - הגדרת הקו כ-RS485 עם Modbus RTU.
  • Power Meter Model – בחר מהרשימה את מד החשמל שברצונך לחבר. ניתן לבחור רק מדי חשמל שמובנים מראש במערכת.
  • Baud Rate – קצב התקשורת בקו: 9600, 19200, 38400, 57600, 115200
  • קוטביות – הגדר אם זה רגיל (A/B) או הפוך (B/A)
• Midea V5 (MDV5) - הגדרת הקו כ-RS485 לחיבור לסדרת Midea VRF V5
• Midea V8 (MDV8) - הגדרת הקו כ-RS485 לחיבור לסדרת Midea VRF V8
• Samsung  - הגדרת הקו כ-RS485 לחיבור ל-VRF של סמסונג. הגדרות מתקדמות:
  • Master – כאשר יש בקר מרכזי נוסף על אותו קו, יש להגדיר את מכשיר EDGE ל-"כבוי". אחרת, "פועל".
  • קוטביות – הגדר אם זה רגיל (A/B) או הפוך (B/A)
• CoolPlug - הגדרת הקו כ-RS485, לחיבור ייעודי ל-CoolPlug חוטי
• Simulation (SIM) - הגדרת הקו כסימולציה של שליטה במערכת VRF
  • Number of IDUs - רק עבור סוג קו סימולציה. הגדר את מספר היחידות שברצונך לדמות בקו ה-VRF.
• לא בשימוש – הקו אינו בשימוש
• Daikin – (זמין רק בקו 2) חיבור לקו התקשורת Daikin D3-Net
  • סיום 120 אוהם
• Mitsubishi Electric (ME)
  • סיום 120 אוהם
• Toshiba TCC (TOTCC)
• Gree (GMV5)



2. רשת

• מצב – סטטי או DHCP
• כאשר נבחר סטטי, יש להגדיר כתובת IP, מסכת רשת, שער ושרתי DNS (אופציונלי)



3. GPIO

מאפשר חיבור למקורות יציאה דיגיטליים לשליטה מרכזית על המכשיר בתרחישים מסוימים (לדוג' חיבור להפעלת דלתות אש וכיבוי כל מערכות האוורור)

בחר בין כל היחידות פועלות או כל היחידות כבויות, והגדר מצב רגיל פועל/כבוי.



4. BACNET/IP

מאפשר להגדיר את מכשיר EDGE כלקוח BACnet IP כדי לגלות מכשירי BACnet של צד שלישי. התקשורת תתבצע דרך קו ה-Ethernet IP הייעודי.

ניתן להפעיל או לכבות את ממשק BACnet IP של מכשיר EDGE

• Vendor ID – 1164 (קריאה בלבד) – מזהה היצרן של CoolAutomation ל-BACnet כפי שהוקצה על ידי ASHRA. משמש במאפיין Vendor ID.
• Device ID - מזהה המכשיר של BACnet (מספר מופע). ניתן להגדיר לפי הנחיות התקן של BACnet. ברירת מחדל: 123
• Device Network - מספר רשת BACnet IP. ניתן להגדיר בין 1 ל-65,534. ברירת מחדל: 1.
• BIP Port - פורט UDP לתקשורת BACnet IP.
• RW Interval
• WHOIS interval - תדירות שליחת הודעות Who-Is לגילוי אוטומטי, במילישניות. ברירת מחדל: 6,000.
• BBMD Address - כתובת ה-IP של יעד BBMD
• BBMD Port - פורט UDP לכתובת היעד של BBMD



5. הגדרות

• ניהול זמן – ברוב ההתקנות, המכשיר יקבל את השעה משעון הרשת (NTP). במקרים בהם NTP אינו זמין, ניתן להגדיר את השעה ידנית.
  • הגדרת השעה נדרשת להפעלת לוחות זמנים ולוגיקות מקומיות לפי זמן.
  • אם המכשיר מחובר לענן, הוא יקבל את השעה מרשת הענן.

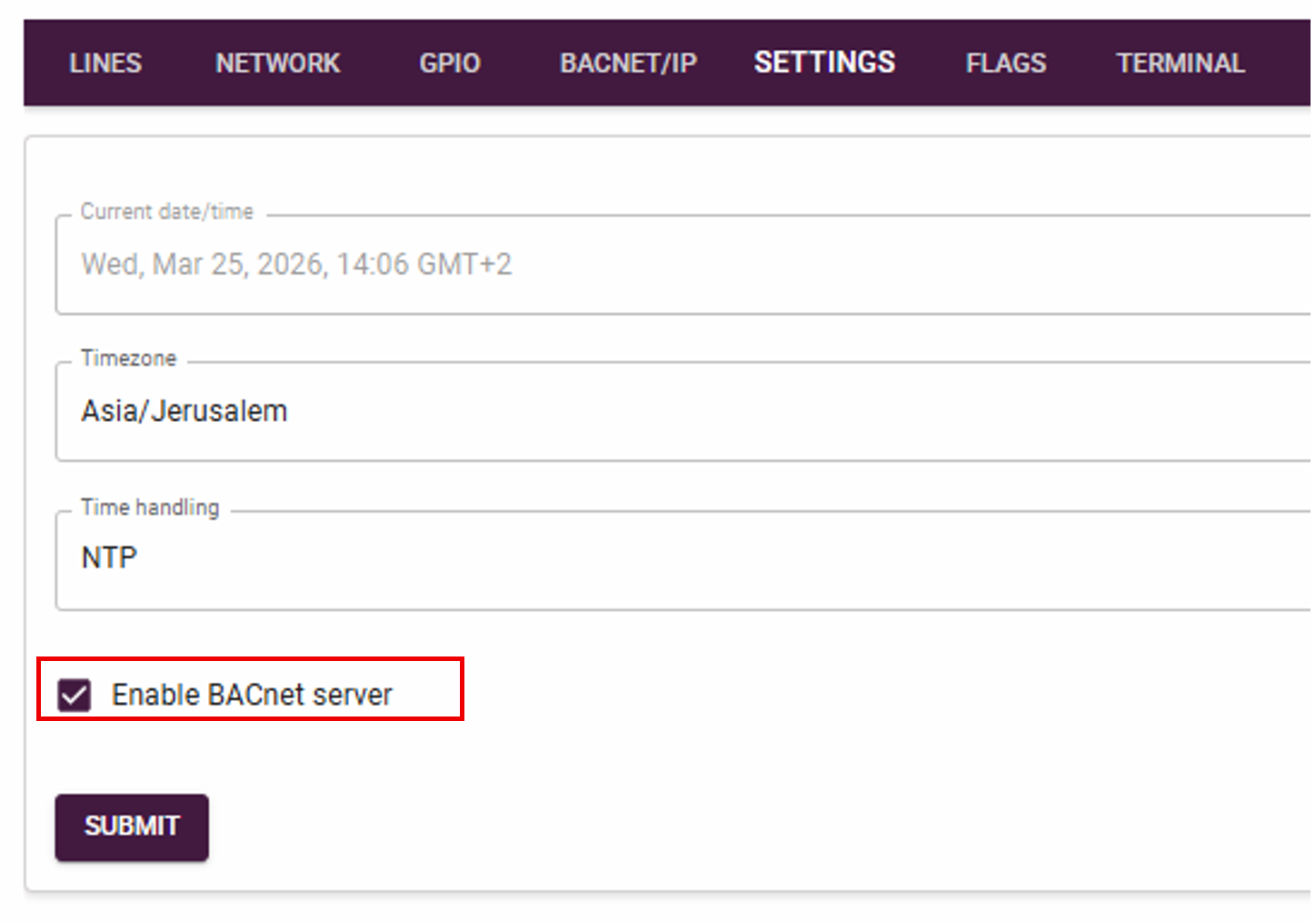

• כדי ליצור מכשיר BACnet כיחידה, ניתן להפעיל שרת BACnet:


6. טרמינל

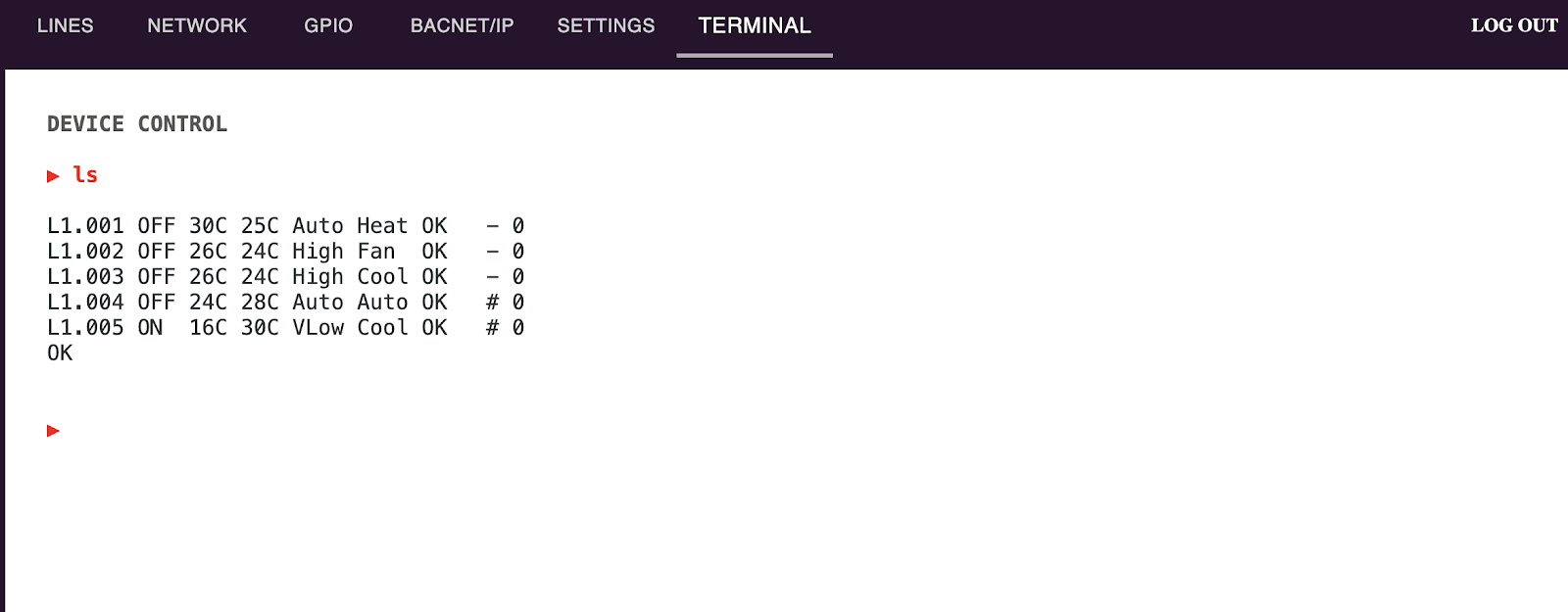

פותח מסוף טרמינל בו ניתן להגדיר את המכשיר באמצעות פקודות טרמינל.

התקן EDGE, עם יכולות העיבוד והאחסון המתקדמות שלו, מאפשר תכונות ייחודיות כאשר הוא מותקן בסביבה עם חיבור אינטרנט לא יציב.

להלן הפונקציות המרכזיות הזמינות בשימוש ב-CoolMaster EDGE:

1. שמירת נתונים מקומית (Local Data Buffering)

התקן EDGE יודע להתמודד עם תקופות של ניתוק מהרשת מבלי לאבד נתונים ברשת המקומית או בממשקים המקומיים הישירים.

המנגנון שומר את כל הנתונים שנאספו על כרטיס ה-Micro SD במהלך תקופת הניתוק מהרשת. כאשר החיבור לאינטרנט חוזר, הנתונים מועלים לענן ומסונכרנים עם הנתונים הקודמים לצורך שליפה עתידית.

כרטיס ה-SD שמסופק עם המכשיר יכול להכיל לפחות 48 שעות של נתונים. בהתאם למספר היחידות המחוברות, תקופת האחסון עשויה להיות ארוכה יותר.

העלאת הנתונים לענן עשויה להימשך מספר שעות, והיא תלויה ביציבות האינטרנט, טופולוגיית הרשת, חומות אש וכמות הנתונים שיש לסנכרן.

 הערה: יכולת זו תפעל רק אם כרטיס ה-Micro SD מותקן ומפורמט לפי דרישות CoolAutomation. כברירת מחדל, המכשיר מגיע מהמפעל עם כרטיס SD מותקן ומוכן לשימוש.

2. אפליקציית שליטה מקומית

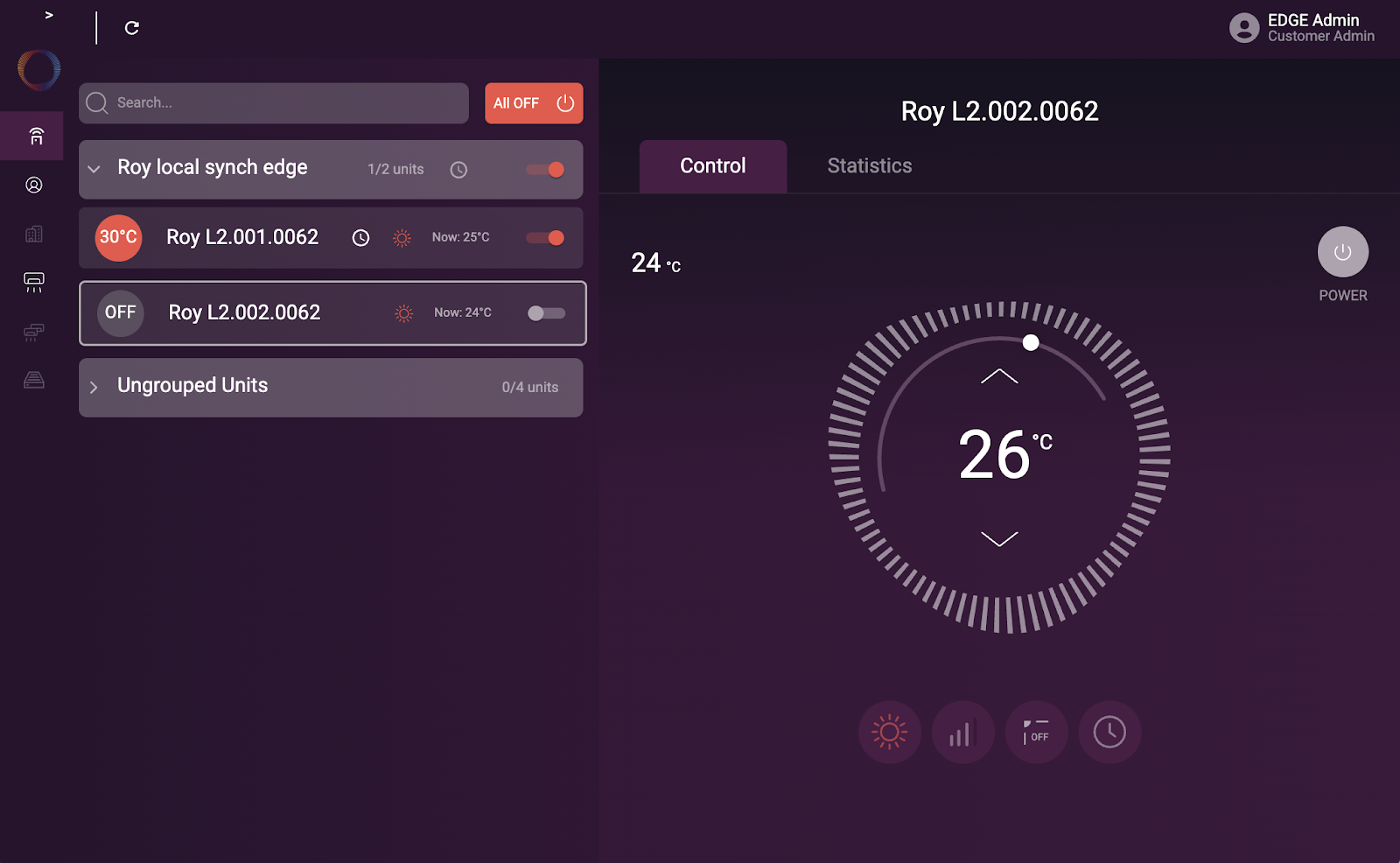

התקן EDGE מפעיל שרת אינטרנט שמאפשר גלישה ישירה מהדפדפן המקומי, גם כאשר אין חיבור לאינטרנט. כך ניתן לשלוט בקלות, להגדיר לוחות זמנים ולהגדיר הגדרות בסיסיות של יחידות מיזוג דרך הרשת המקומית (LAN), גם במקומות ללא גישה לאינטרנט או עם רשת לא יציבה.

כאשר שולטים ביחידות דרך האפליקציה המקומית (בדפדפן במחשב או בנייד), כל הפעילות נשמרת ומסונכרנת לענן (אם יש חיבור ורישום) לצורך בקרה ומעקב אחר תקינות המערכת.

האפליקציה המקומית פועלת בנפרד מהאפליקציות בענן ומסנכרנת אוטומטית כאשר יש חיבור לענן.

אם מתקבלת פקודת שליטה גם מהאפליקציה בענן וגם מהאפליקציה המקומית, הפקודה האחרונה שהתקבל תבוצע.

הערה: שימו לב לאפשרות של התנגשות בין פקודות מהענן ומהאפליקציה המקומית, ותנו הרשאות בצורה חכמה כדי למנוע קונפליקטים.

1. התחברות לאפליקציה המקומית

• דפדפן במחשב: http://<כתובת ה-IP של המכשיר>/control (לדוג' http://192.168.1.2/control)

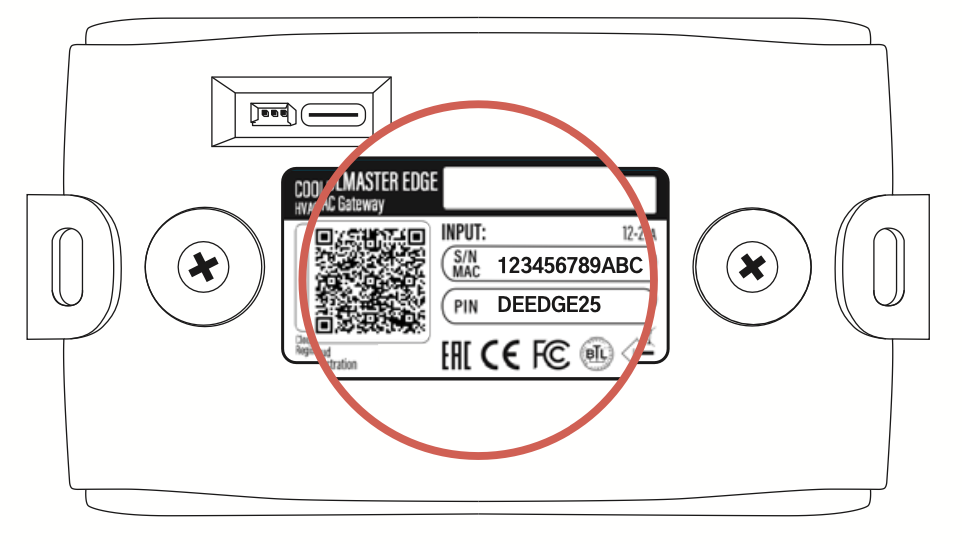

• ברירת המחדל של פרטי ההתחברות היא מספר הסידורי (SN) וה-PIN של המכשיר, אותם ניתן למצוא על המדבקה בגב המכשיר.



2. יכולות שליטה מקומית

הפונקציות הבאות זמינות דרך האפליקציה המקומית ומסונכרנות גם עם האפליקציות בענן:

• פקודות שליטה – הפעלה/כיבוי, טמפרטורת יעד, מצב פעולה, מהירות מאוורר, תריס
• לוחות זמנים

3. ניהול משתמשים מקומי

משתמש ברירת המחדל של המכשיר המקומי הוא משתמש אדמין.

משתמש אדמין זה לא ניתן למחיקה. הוא יכול להוסיף משתמשים מקומיים נוספים – לכולם אותן הרשאות (אדמין), אך ניתן להגדיר להם שם משתמש וסיסמה שונים.

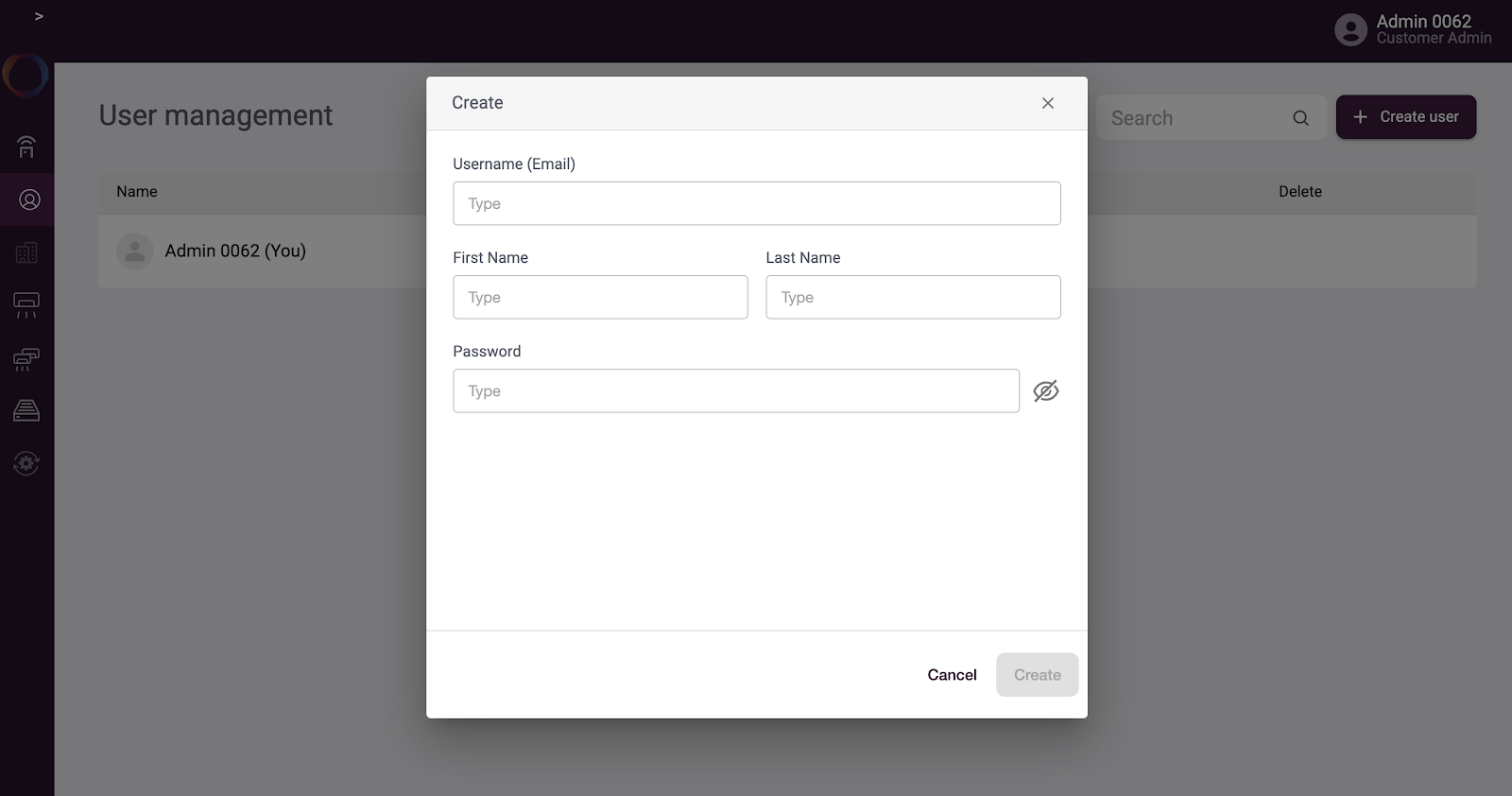

בלשונית ניהול משתמשים יש ללחוץ על “צור משתמש” כדי להוסיף משתמש חדש:

הערה: המשתמשים המקומיים אינם מסונכרנים עם משתמשי האפליקציה בענן.

4. הגדרות יחידות מקומיות

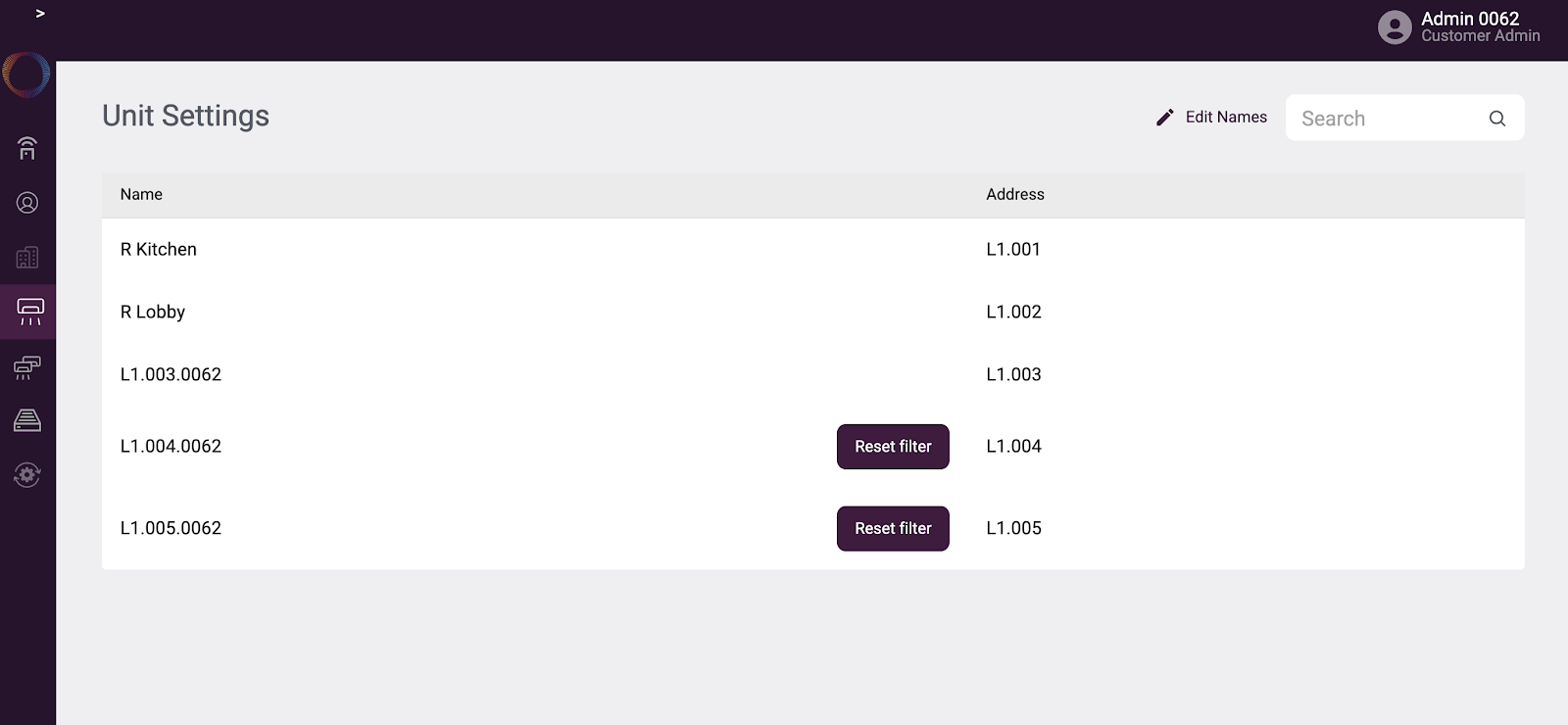

בלשונית הגדרות יחידות, ניתן לשנות את שמות היחידות שמחוברות להתקן EDGE. לחצו על כפתור עריכת שמות, בצעו את השינויים ושמרו.

כל שינוי יסונכרן עם שמות היחידות באפליקציה בענן אם המכשיר רשום ומחובר לענן.

 הערה: אם בוצעו שינויים גם באפליקציה בענן וגם באפליקציה המקומית, השינוי האחרון הוא שיחול. כדי למנוע קונפליקטים, הגדירו הרשאות מתאימות להגדרות אלו בענן ובאפליקציה המקומית.

5. ניהול קבוצות מקומי

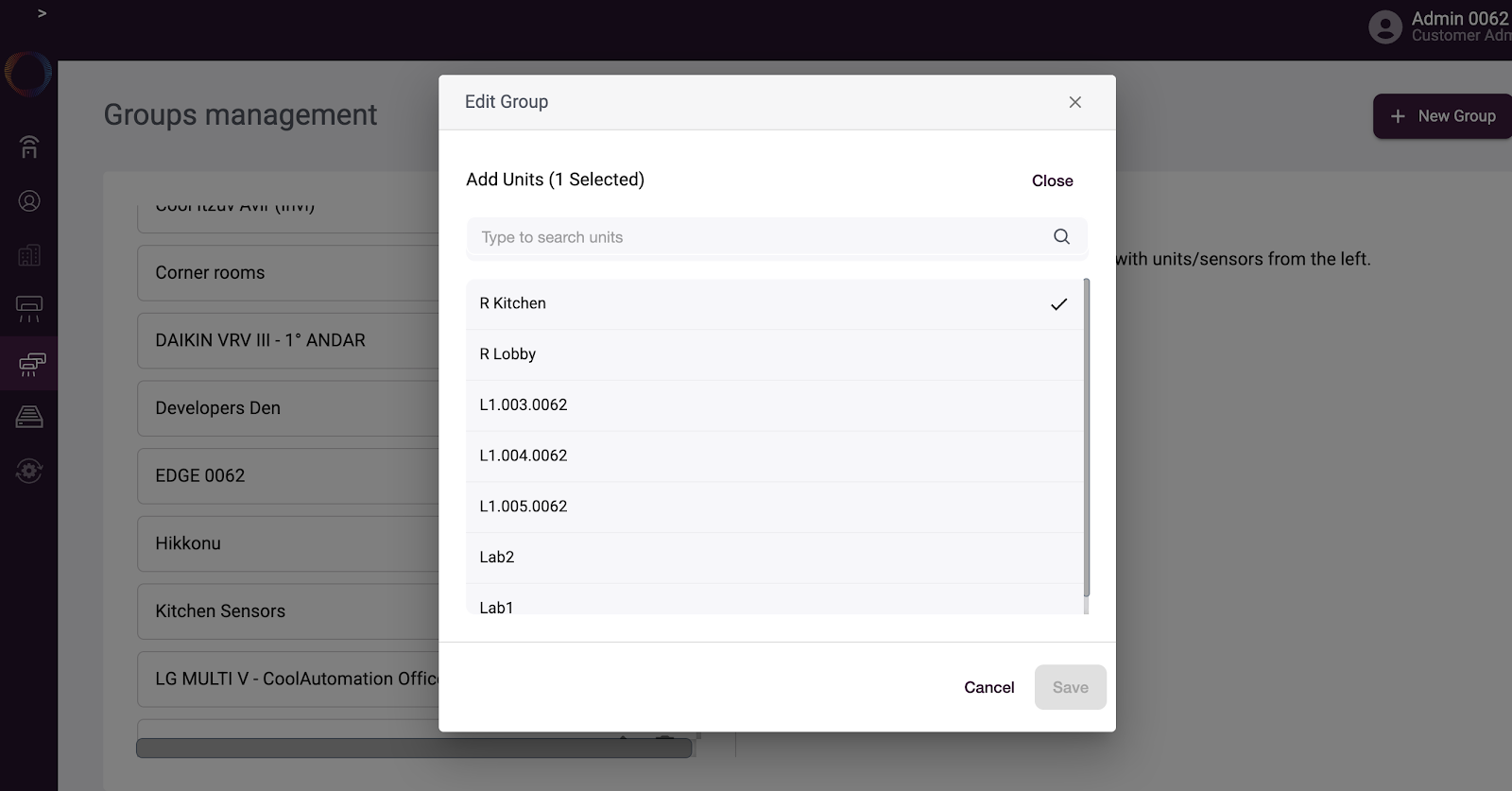

בלשונית ניהול קבוצות, ניתן להגדיר קבוצות חדשות, לערוך קבוצות ולשנות שמות קבוצות.

ניהול הקבוצות המקומי מתייחס רק לקבוצות שבהן כל היחידות נמצאות על אותו התקן EDGE. אם קיימות קבוצות בענן שמכילות יחידות מהתקן EDGE וממכשירים אחרים, קבוצות אלו לא יוצגו בשליטה המקומית כדי למנוע קונפליקטים בהרשאות.

6. הגדרות שליטה מתקדמות מקומיות

בלשונית שליטה מתקדמת, משתמש אדמין יכול לנהל לוגיקות שליטה מתקדמות דרך האפליקציה המקומית.

למידע מפורט יותר על הגדרות שליטה מתקדמות, עיינו ב-מדריך למשתמש באפליקציה המקצועית של CoolAutomation.

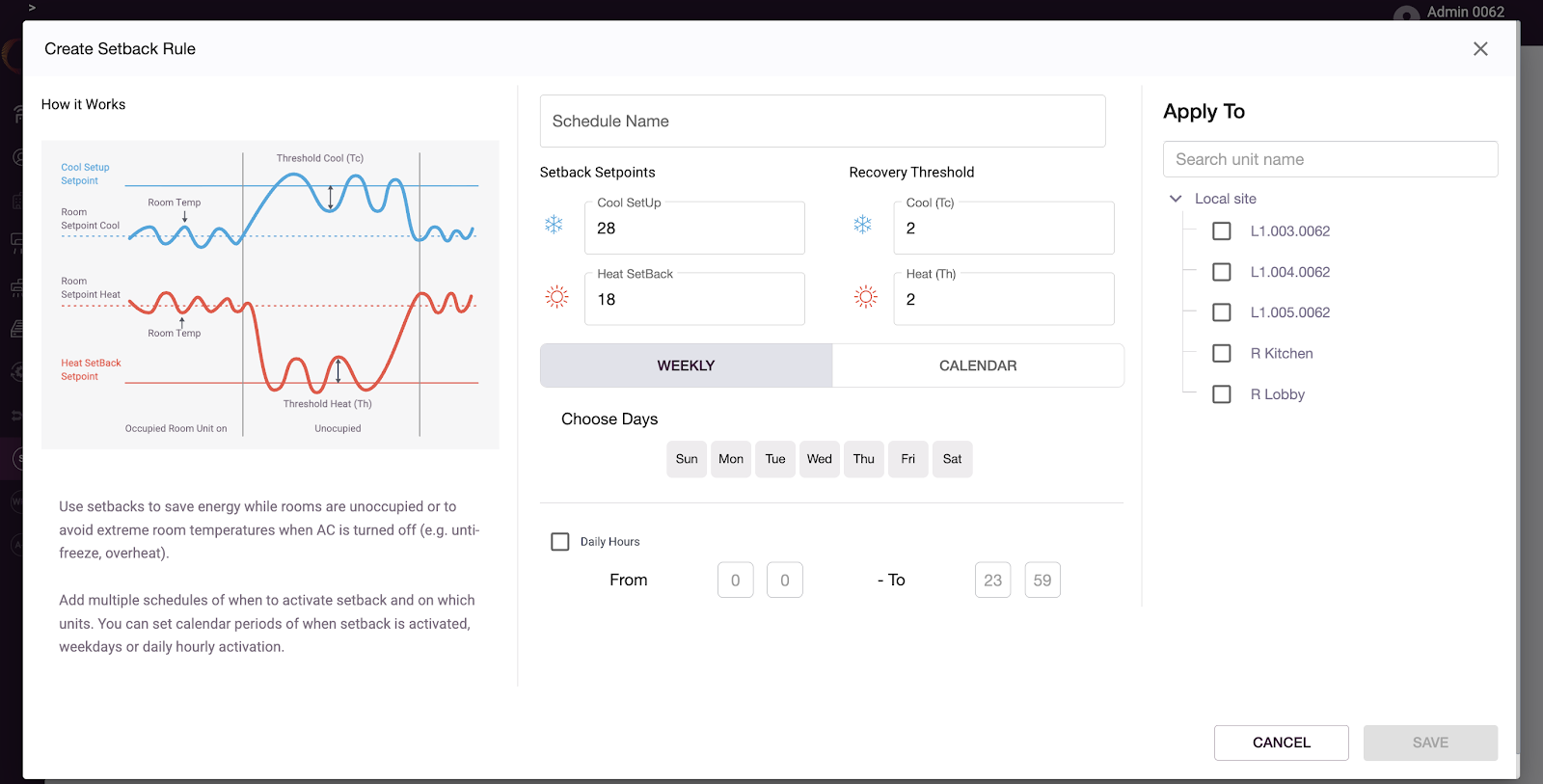

• Setback - מאפשר להגדיר לוחות זמנים לחיסכון באנרגיה.

הגדרת שינוי מצב (changeover) מסונכרנת בין האפליקציות בענן ובין האפליקציה המקומית כאשר יש חיבור לרשת.

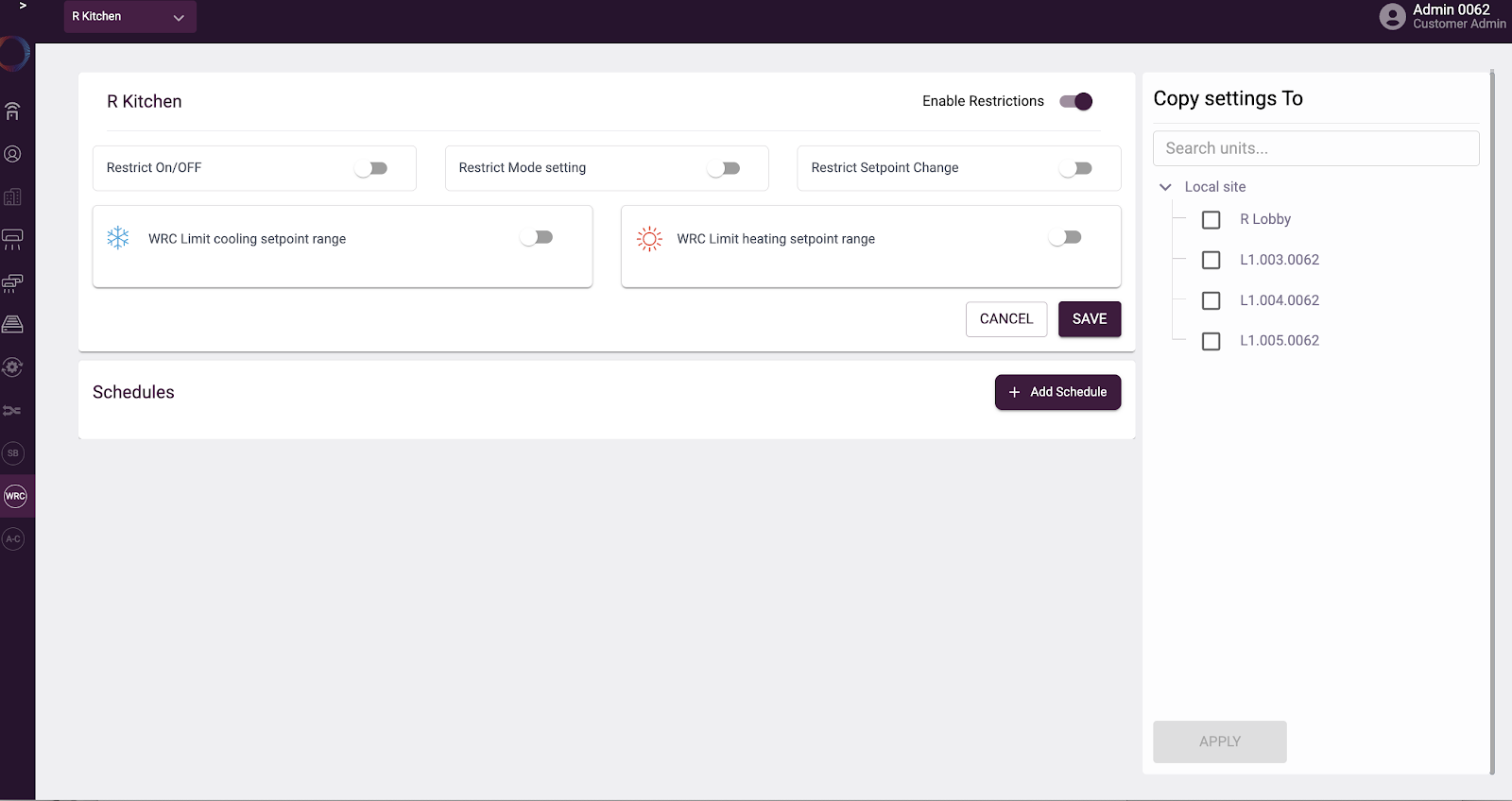

• הגבלת WRC - מאפשרת לחסום חלק מהשינויים שנעשים מהשלט הקיר המקומי (WRC). הגבלה זו לא מונעת שינוי בהגדרות התרמוסטט, אך מחזירה את ההגדרה למצב הקודם אם זוהה שינוי דרך התרמוסטט.

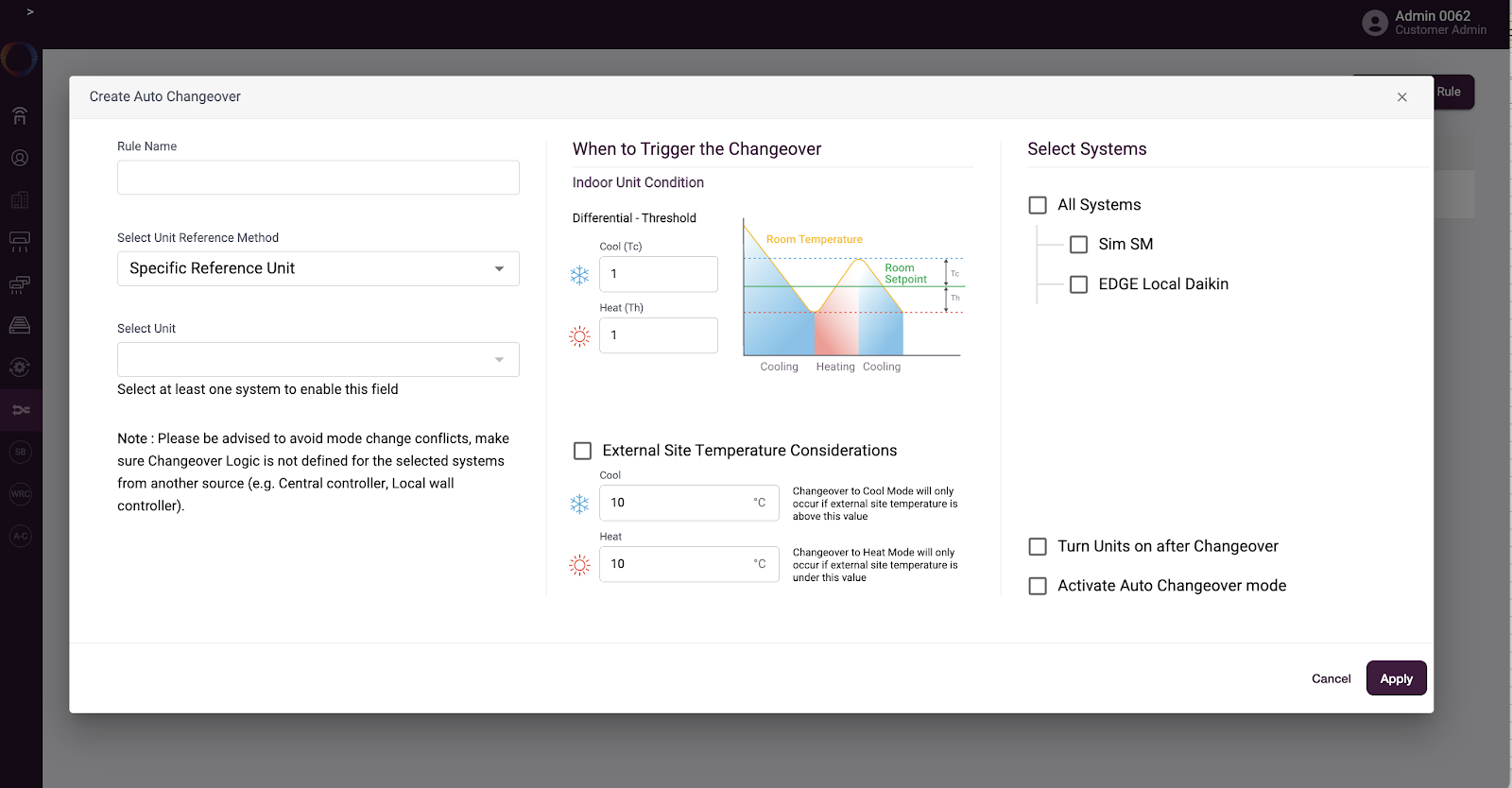

• Auto Changeover - מאפשר להגדיר כללי מעבר אוטומטי (changeover) למערכות משאבת חום.

הגדרת מערכות (קיבוץ יחידות למערכות) מתבצעת באתר הניהול בענן.

הערה חשובה: הגדרת כללי מעבר אוטומטי דורשת מהמשתמש להכיר את מערכות משאבת החום. הגדרה על חלק מהיחידות בלבד עלולה לגרום לכשל בביצוע והמעבר לא יתבצע כמצופה.

הגדרת שינוי מצב (changeover) מסונכרנת בין האפליקציות בענן ובין האפליקציה המקומית כאשר יש חיבור לרשת.

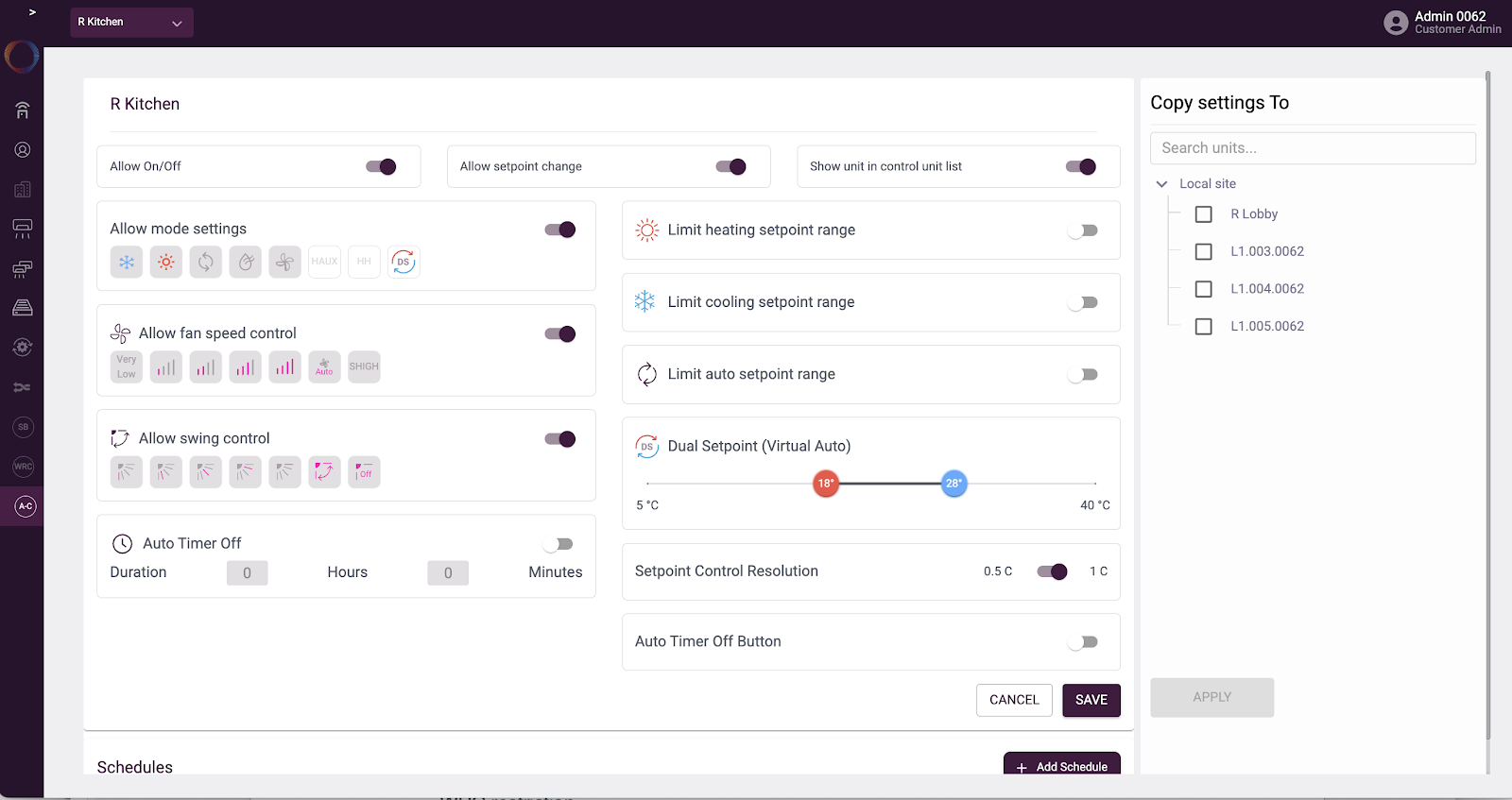

• שליטה דרך האפליקציה – מאפשר להגדיר אילו פקדים יהיו זמינים דרך האפליקציה (מקומית ו/או בענן) לכל יחידה.

הגדרת פקדי האפליקציה מסונכרנת בין האפליקציה בענן לאפליקציה המקומית כאשר יש חיבור לרשת.

3. לוגיקה מקומית על המכשיר

להתקן EDGE יש מעבד חזק שמאפשר להריץ לוגיקות אוטומציה מתקדמות גם ללא חיבור רציף לאינטרנט.

לאחר שמוגדרת לוגיקת אוטומציה באפליקציות (אפליקציה מקצועית או שליטה מתקדמת באפליקציה המקומית), היא נשמרת בזיכרון המקומי של המכשיר ותפעל ללא תלות במצב החיבור לאינטרנט.

הלוגיקות הבאות מוגדרות לפעול מקומית:

• לוחות זמנים – ניתן להגדירם באפליקציות בענן (Control, Professional) ולסנכרן למכשיר, או להגדירם באפליקציית השליטה המקומית. אם הוגדרו בענן, הם יסונכרנו למכשיר ויפעלו מקומית. אם הוגדרו באפליקציה המקומית, הם יסונכרנו לענן כאשר יש חיבור. גם ללא חיבור רשת – ניתן להגדיר ולהריץ לוחות זמנים במכשיר המקומי.
• אינטרלוקים, כללי חריגות – ניתן להגדיר רק באפליקציה בענן, הם נדחפים למכשיר ופועלים מקומית. ניטור הפעילות זמין רק בכלי האפליקציה המקצועית (audit, unit diag) ורק כאשר יש חיבור לענן. אם הייתה ניתוק רשת בזמן הפעולה, היא תירשם מקומית ותסונכרן לענן לצורך תיעוד ומעקב.

הערה: רק כללים שבהם כל היחידות/החיישנים מחוברים לאותו מכשיר יידחפו למכשיר.

כל הפעילות במהלך תקופת הניתוק נשמרת מקומית ותועלה* לענן כאשר החיבור יתחדש, לצורך בקרה עתידית.

הערה: גודל הלוגים שנשמרים במכשיר תלוי בנפח כרטיס ה-SD המקומי. לפחות 48 שעות יישמרו בכרטיס המסופק. מעבר לכך, זה תלוי בהגדרות האתר הספציפי.

פונקציות שנדחפות מהענן ופועלות על המכשיר אך לא משתקפות באפליקציה המקומית:

• אינטרלוקים

כאשר מתבצע סנכרון בין האפליקציה המקומית לאפליקציה בענן, מוצג אייקון סנכרון בשני הצדדים אם המשתמש נמצא במסך הרלוונטי.

4. חיבור לקוחות BACnet

התקן EDGE מאפשר חיבור של בקרים מקומיים מסוג BACnet, דרך BACnet IP או BACnet MSTP. כדי להתחיל אינטגרציה, יש לבצע את שלבי ההגדרה של BACnet כפי שמוסבר בסעיף הגדרת התקן למעלה.

למיפוי התקן BACnet חדש, התחבר לאפליקציית Professional בענן ופעל לפי השלבים הבאים

הערה: מיפוי BACnet והגדרות הבקרה מחייבים מנוי פעיל לאפליקציית Professional באתר שבו מחובר התקן EDGE.

1. מיפוי התקן BACnet

1. גש ללשונית BACnet Mapping (ניהול אתר -> BACnet Mapping)

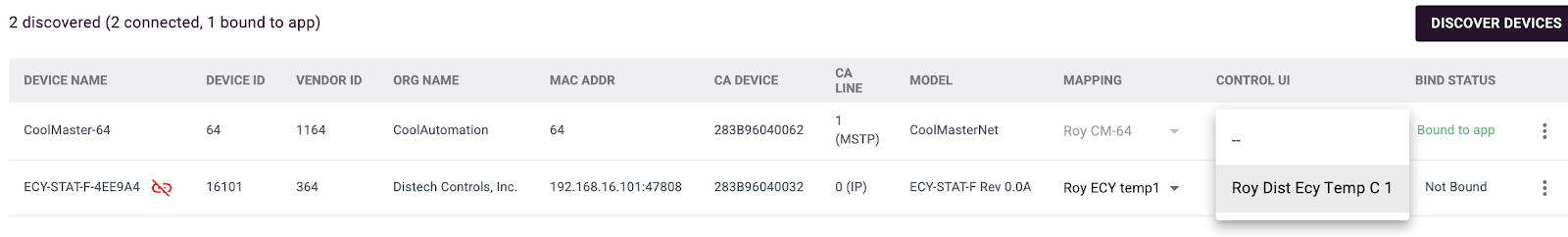

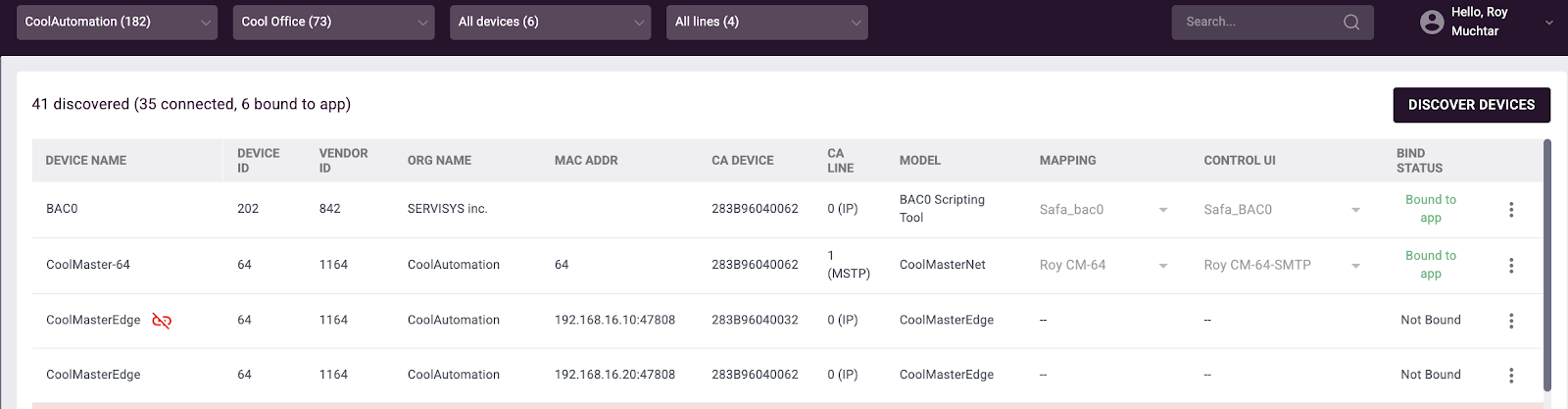

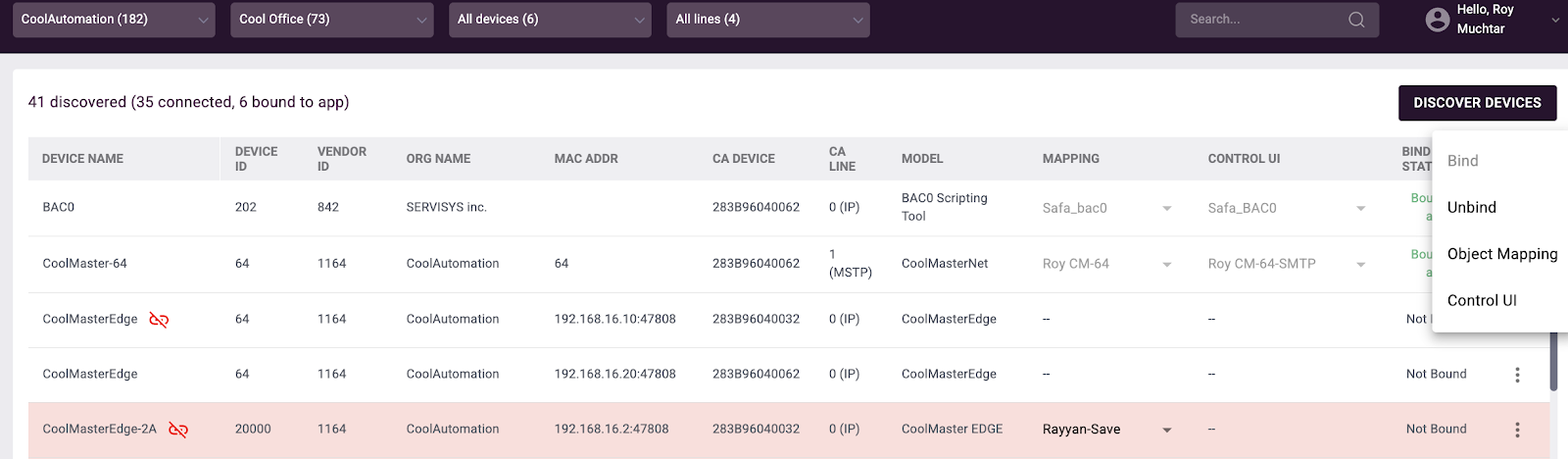

2. במסך הראשי של BACnet Mapping תוצג רשימת כל ההתקנים שהתגלו באתר על ידי אחד מהתקני EDGE המחוברים לאתר.

הערה: הרשימה תציג גם התקני BACnet שנוספו בעבר וכעת מנותקים, אשר יודגשו באדום בהיר. ניתן להסיר אותם על ידי לחיצה על אפשרות מחיקה (באמצעות אייקון שלוש הנקודות)

3.   בעת כניסה ללשונית BACnet Mapping, תהליך גילוי (discovery) יתחיל אוטומטית (גילוי התקנים ברשתות BACnet המחוברות, לא גילוי כל האובייקטים)
4. כדי להתחיל תהליך מיפוי אובייקטים של BACnet עבור התקן מסוים, לחץ על אייקון שלוש הנקודות ליד ההתקן ובחר Object Mapping.

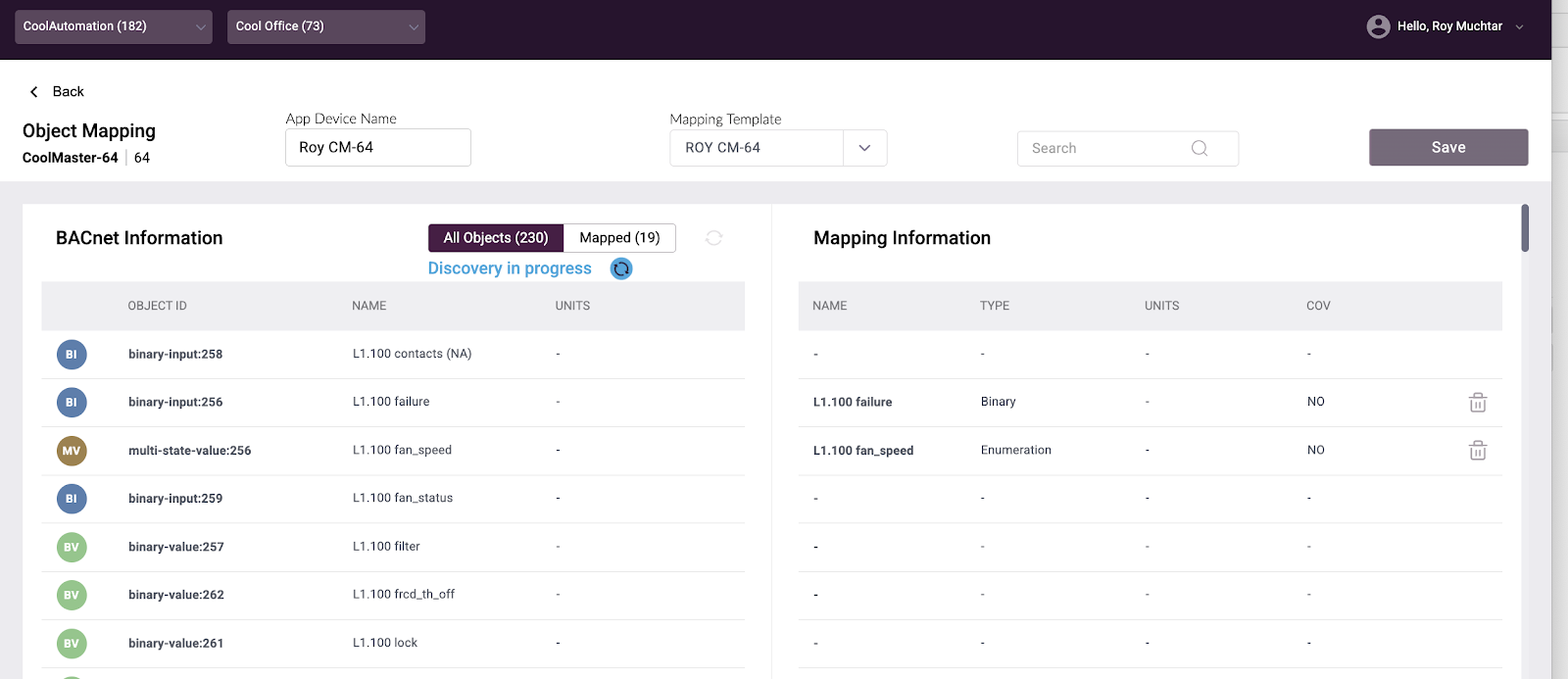

5. כאשר מסך Object Mapping נפתח, תהליך גילוי אובייקטים יתחיל אוטומטית. תהליך זה עשוי להימשך מספר דקות. בזמן הגילוי תוצג הודעה (Discovery in progress). התהליך עשוי להימשך עד 10 דקות.

6. משתמשים יכולים להגדיר את השם שבו יופיע ההתקן באפליקציה (השם ברשת BACnet לא משתנה) בשדה App Device Name
7. ניתן לעבור בין רשימת כל האובייקטים לרשימת האובייקטים שכבר מיפיתם, באמצעות לחצן All Objects/Mapped.
8. המיפוי מתבצע באמצעות "תבניות". ניתן להשתמש בתבנית קיימת שכבר זמינה באתר או ליצור תבנית חדשה באמצעות כפתור “Mapping template”. יש לבחור תבנית חדשה או קיימת לפני שניתן למפות אובייקטים.

9. מיפוי אובייקטים – ניתן לבחור אילו מהאובייקטים של ההתקן למפות לאפליקציה.

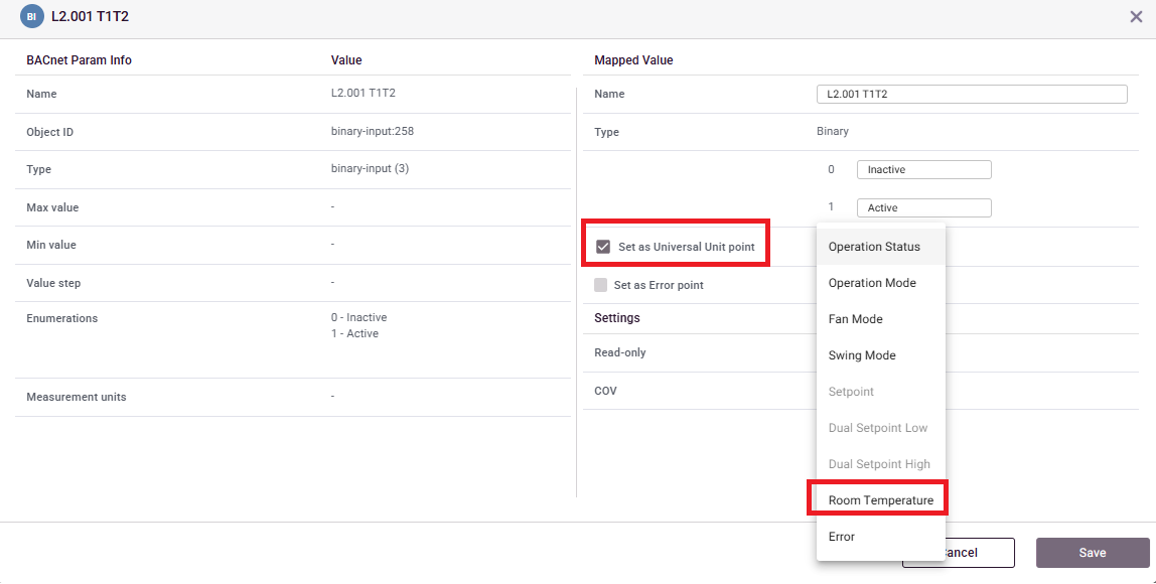

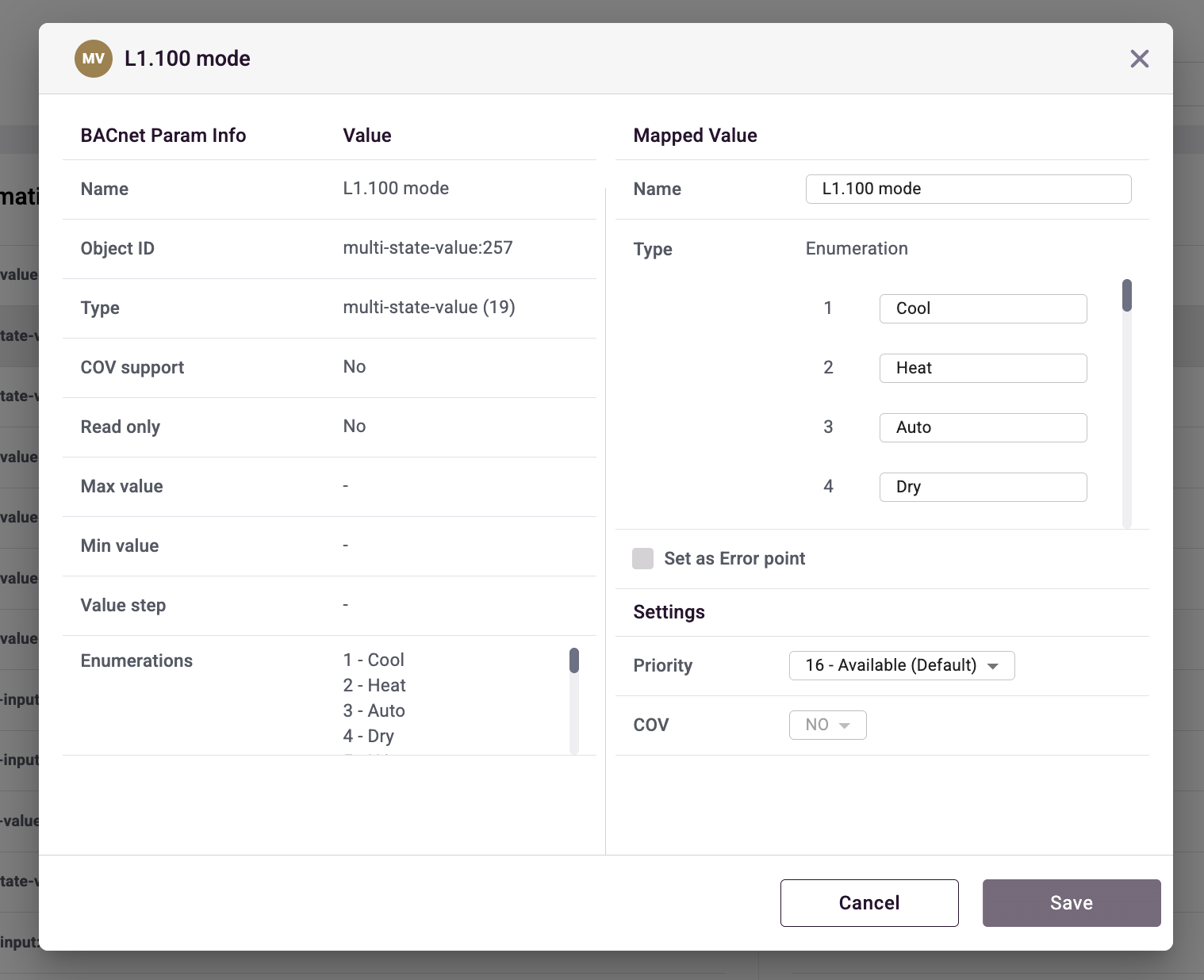

10. כדי למפות אובייקט, יש ללחוץ פעמיים על שורת האובייקט. ייפתח חלון הגדרות שבו ניתן להגדיר את ההגדרות הרלוונטיות לאובייקט זה.

    לסוגי אובייקטים שונים של BACnet יש הגדרות שונות.

    ניתן להגדיר שם (שיוצג באפליקציה), ערכי טקסט (לאובייקטים מרובי ערכים), להגדיר טווח כתיבה מותר לערכים אנלוגיים, להגדיר אם אובייקט זה יפעיל התראה באפליקציה, ולהגדיר עדיפות לכתיבה ב-BACnet.

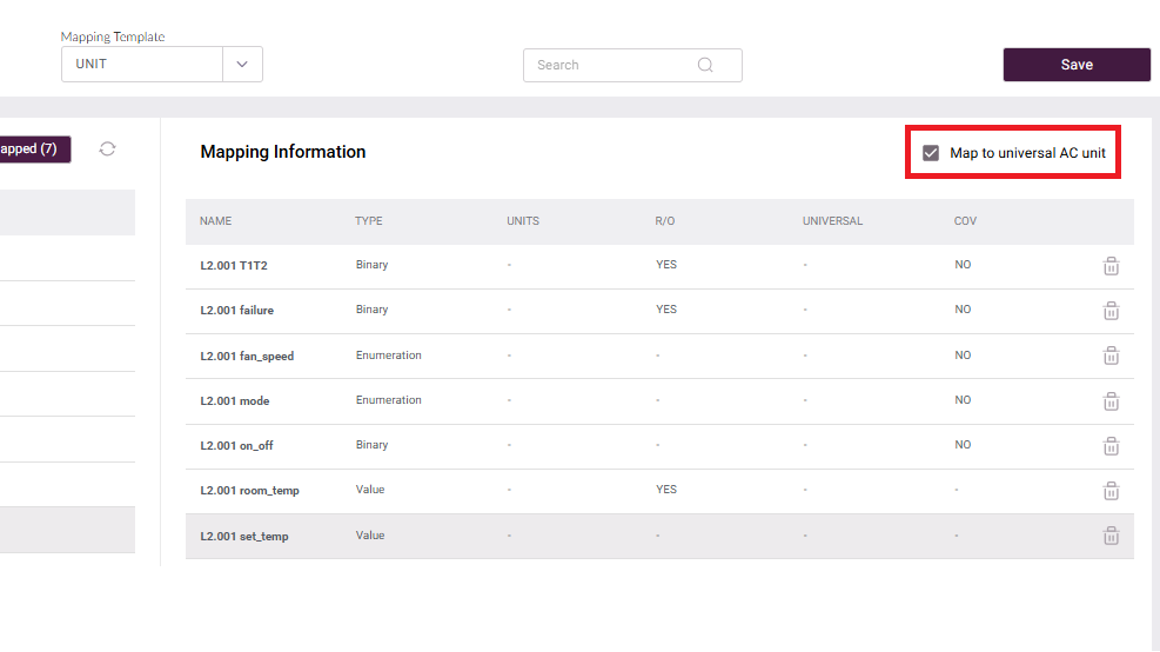

    1. כדי שההגדרה תהיה זמינה למערכות חיצוניות מבוססות BACnet, סמן את השדה “Set as Universal Unit Point”.

    2. כדי שהיחידה תהיה גלויה למערכות חיצוניות מבוססות BACnet, סמן את השדה “Map to universal AC unit”.


11. אם מגדירים אובייקט כשגיאה, האפליקציה תאפשר גם להגדיר את הערך שמנקה את ההתראה. ערך הניקוי ברירת מחדל הוא 0. אם אובייקט מוגדר כשגיאה, כאשר תתרחש שגיאה, היא תפעיל התראה באפליקציה ותתווסף ליומן ההתראות, וניתן להגדיר קבלת התראות על שגיאה זו באפליקציית Professional.
12. ניתן למפות עד 20* אובייקטים לכל התקן. אם הגעת ל-20 אובייקטים וברצונך למחוק אחד ולמפות אחר במקומו, השתמש באייקון הפח ברשימת האובייקטים.
13. לאחר סיום מיפוי האובייקטים, לחץ על שמור כדי לשמור את כל השינויים בתבנית.
14. לחץ על ‘חזור’ כדי לחזור למסך הראשי של מיפוי התקנים. כברירת מחדל, התבנית החדשה שלך תיבחר עבור התקן ה-BACnet.

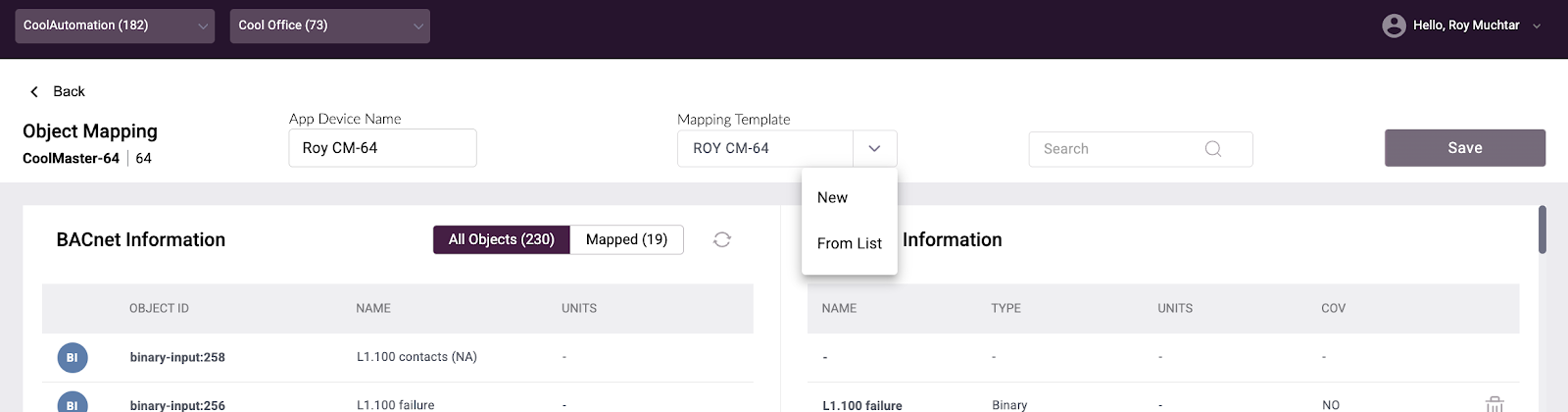

15. כדי להגדיר (או לבחור תבנית מיפוי אחרת), השתמש בחץ הנפתח בעמודת ‘Mapping’ של ההתקן.

2. תבנית UI ל-BACnet

1. הגדרת תבנית UI - תבנית UI מאפשרת להגדיר פריסה בסיסית של בקרות עיקריות ומידע ניטור בלשונית הבקרה עבור התקן BACnet שמופה. לחץ על תפריט שלוש הנקודות ליד התקן ה-BACnet ובחר ‘Control UI’. פעולה זו תפתח את אשף יצירת תבנית ה-Control UI

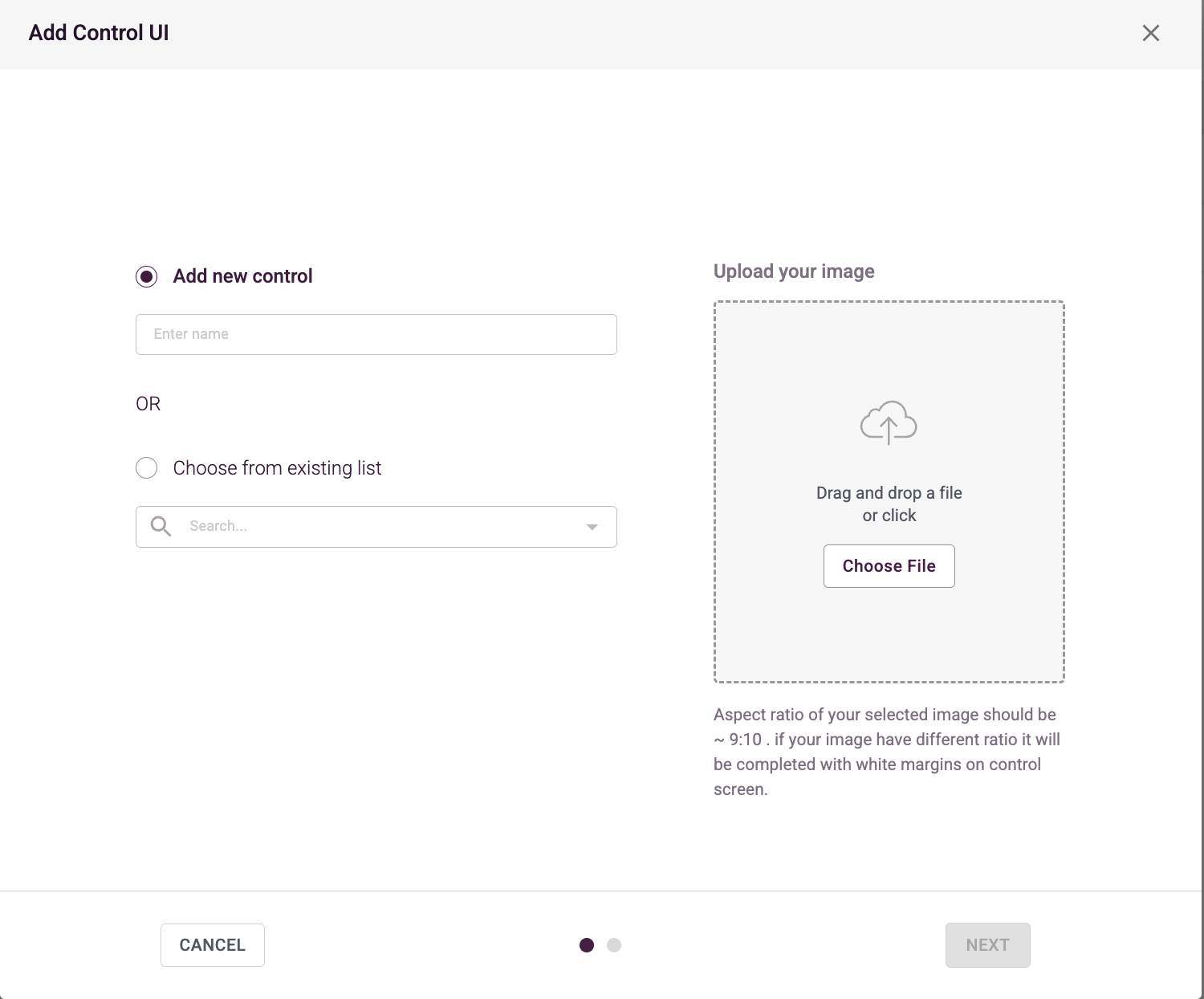

2. בחר תמונת רקע (סטטית) עבור ממשק הבקרה כאשר התקן BACnet זה מוצג בלשונית הבקרה של האפליקציה.

הגודל המרבי של התמונה הוא 2MB. מומלץ להשתמש בתמונה ביחס גובה-רוחב של 9:10 כדי להבטיח שהיא תוצג היטב בדף הבקרה של האפליקציה.

3. בחר את תבנית הפרמטרים שברצונך להשתמש בה עבור הגדרות תבנית הבקרה. הרשימה תכלול את כל תבניות האובייקטים שנוצרו עבור אתר זה.

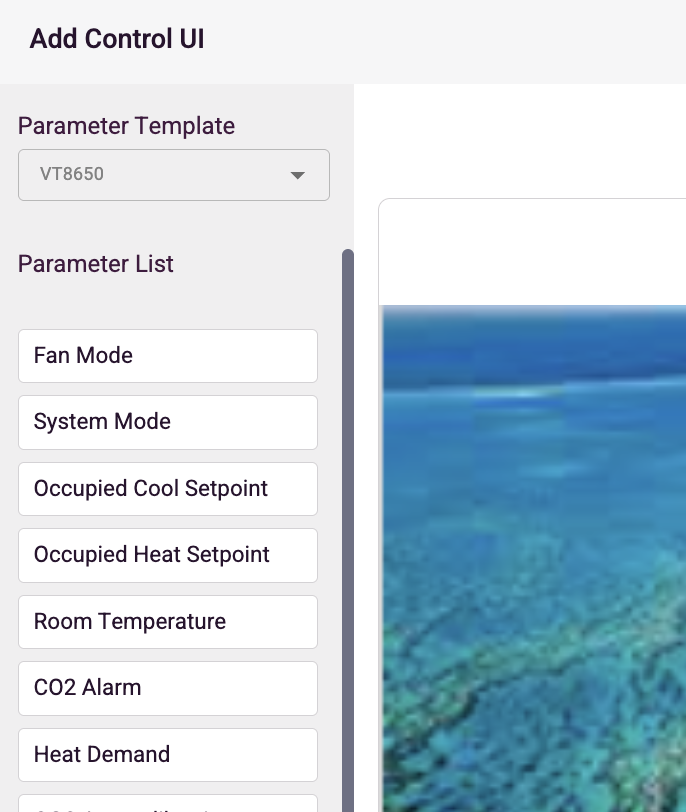

4. גרור ושחרר פרמטרים מהצד השמאלי אל משטח התמונה.

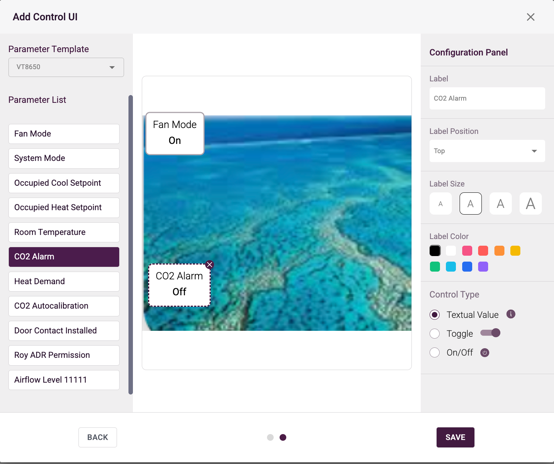

5. לאחר שפרמטר (אובייקט) הוצב על המשטח, ניתן להגדיר אותו באמצעות החלונית הימנית של החלון הקופץ. ניתן להגדיר שם לתווית הפרמטר, לקבוע את מיקום התווית, להגדיר גודל וצבע טקסט, ולפי סוג האובייקט גם לבחור את סוג הבקרה שתוצג במסך.

סוגי הבקרה הזמינים:

• ערך טקסטואלי – הצגה בלבד של ערך האובייקט בפועל
• מתג (Toggle)
• כפתור הפעלה/כיבוי – לאובייקטים בינאריים עם אפשרות להדליק/לכבות
• רשימה – לאובייקטים מרובי ערכים. תיפתח רשימה נפתחת עם כל האפשרויות לבחירה
• חיצים למעלה/למטה – לערכים מספריים בהם המשתמש יכול להעלות או להוריד את הערך בצעדים.

הערה: הגדרת ערך החיצים למעלה/למטה קשורה ישירות להגדרות מיפוי האובייקט. יש להגדיר נכון את הגבול העליון והתחתון, וכן את גודל הצעד (למשל, עבור טמפרטורת חדר, ניתן להגדיר עליון 75, תחתון 65, צעד 1F).

6. לאחר השלמת ושמירת תבנית ה-Control UI, ניתן לבחור תבנית זו וליישם אותה על ההתקן במסך BACnet Mapping. השתמש בעמודת ‘Control UI’ בשורת ההתקן כדי לפתוח את הרשימה הנפתחת של התבניות הזמינות ולבחור את התבנית שלך.

הערה: תבניות Object Mapping ו-Control UI משויכות ליצרן ולדגם של מכשיר BACnet. תבניות שנוצרו עבור מכשיר אחד יכולות לשמש גם במכשירי BACnet אחרים עם אותו יצרן ודגם.

7. חיבור מכשיר BACnet לאפליקציה והתחלת ניטור נקודות הנתונים – לחצו על תפריט שלוש הנקודות בשורת המכשיר ובחרו Bind. הסטטוס של המכשיר יהפוך לירוק ויוצג “מחובר לאפליקציה”

8. לאחר שהמכשיר “מחובר לאפליקציה”, כל האובייקטים מנוטרים באופן רציף ומועלים לאפליקציית הענן.
9. פונקציות זמינות עבור מכשירי BACnet ממופים בשימוש אפליקציית הענן:
   1. לשונית שליטה – שליטה וניטור בזמן אמת של המכשיר. כברירת מחדל, כל יחידות BACnet ממופות לקבוצה בשם “כל מכשירי BACnet”. ניתן למפות אותן לקבוצות אחרות.
   2. בעת בחירת יחידת BACnet בלשונית השליטה, תוצג תבנית Control UI עם הערכים העדכניים כפי שנקראו מהמכשיר.
   3. אבחון יחידה – ניטור כל ערכי האובייקטים ההיסטוריים והשוואה שלהם לאורך זמן. כל נקודות BACnet הממופות זמינות להצגה בגרף.
   4. יומן התראות – צפייה בהתראות על ניתוק מכשיר BACnet או שגיאות במכשיר זה. ניתן למפות שגיאות באובייקט BACnet דרך תהליך המיפוי.
   5. Interlock – יצירת חוקים מורכבים הכוללים תנאים ופעולות על פרמטרים ממכשירי BACnet, על ידי בחירת מקור BACnet והרלוונטי מהרשימה.

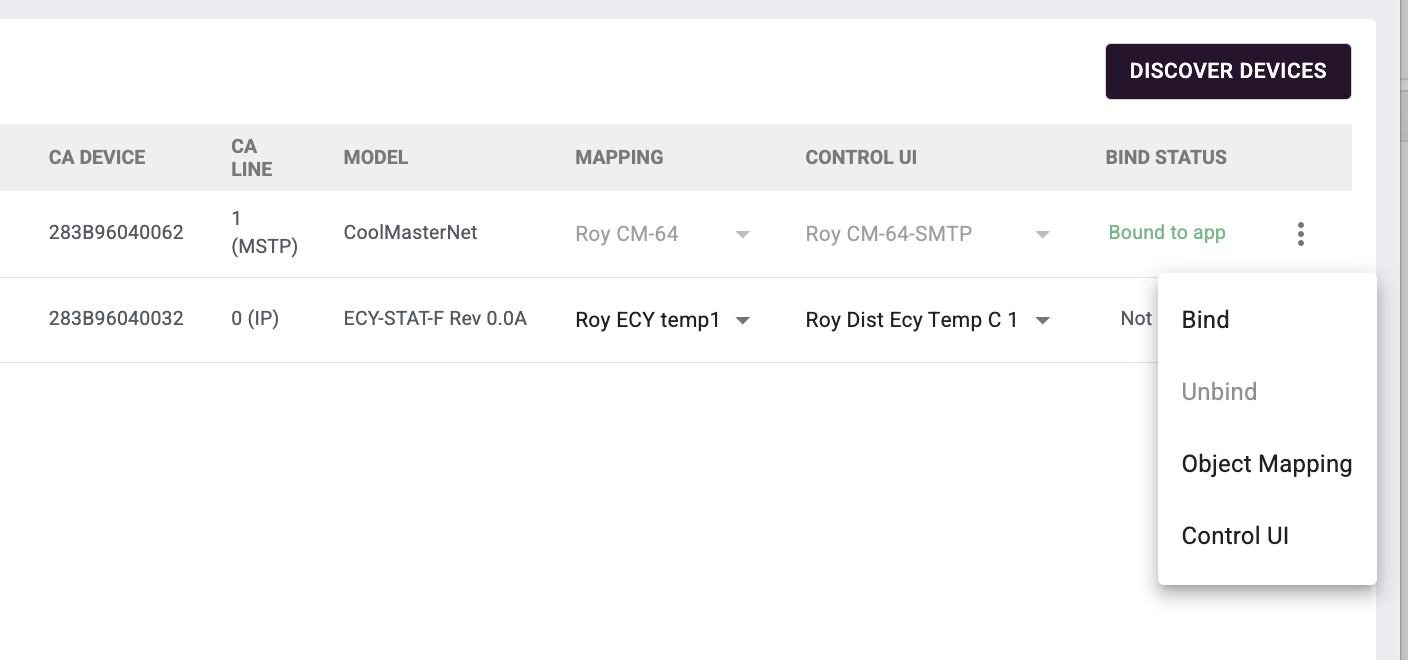

10. כדי לנתק מכשיר BACnet מהאפליקציה, עברו לרשימת מכשירי BACnet (מסך ראשי של BACnet Mapping) ובתפריט שלוש הנקודות לחצו על “Unbind”. פעולה זו תפסיק את איסוף הנתונים מהמכשיר.
11. מכשירי BACnet שלא מזוהים על הקו (ניתוק כבל, ניתוק מכשיר, סיבה אחרת) – שורת המכשיר תסומן באדום ויופיע סמל ניתוק ליד שם המכשיר.

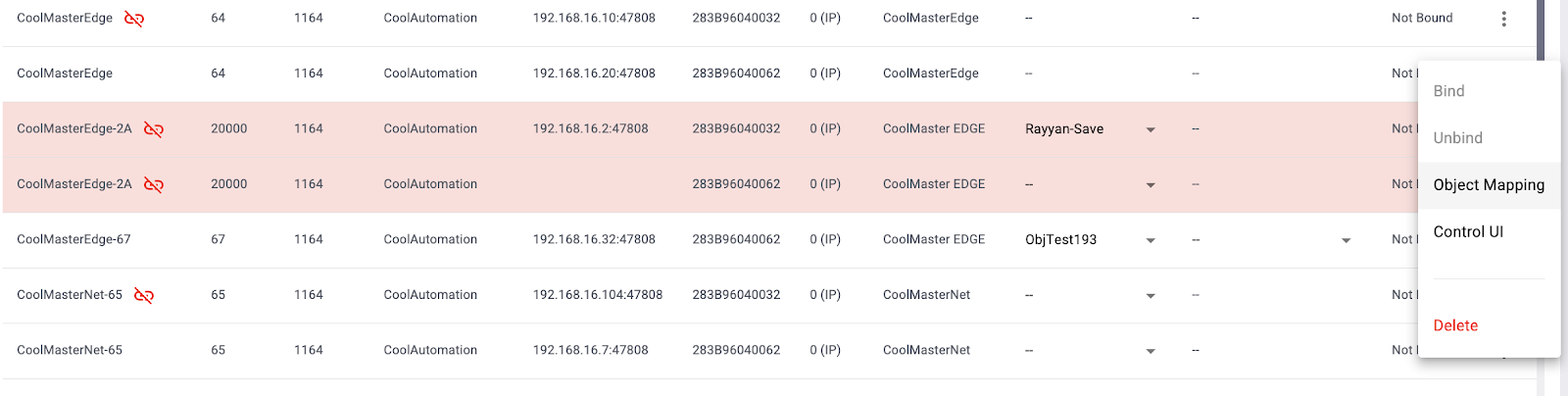

12. כדי להסיר מכשיר מרשימת האתר – השתמשו באפשרות ‘מחיקה’ בתפריט שלוש הנקודות

הערה: אפשרות הניתוק זמינה רק אם המכשיר לא מתקשר על קו ה-BACnet. אחרת, המכשיר ימשיך להופיע בעת גילוי הקו באמצעות כפתור Discovery.

5. חיבור מדי הספק Modbus

כדי לחבר מדי הספק (לצרכי PPD או אחרים), השתמשו באפליקציית ההגדרות כדי להגדיר את הקו הרלוונטי (L1, L2 או L3) ל-Modbus RTU ואז בחרו את דגם מד ההספק שמחובר לקו, קצב השידור והקוטביות.

היישום הנוכחי תומך רק בסוג אחד של מד הספק על אותו קו RS485. ניתן לחבר מספר מדי הספק מאותו סוג, אך יש לוודא שלכל אחד מזהה ייחודי.

מד הספק יכול לשמש כמקור לחישוב PPD או לצפייה באפליקציית השליטה (לניטור צריכה), אבחון יחידה ו-interlocks. כל הפונקציות הללו דורשות מנוי לאפליקציה המקצועית.

6. GPIO

חברו התקני IO ל-EDGE והשתמשו בקלטים אלו כקלטי חיישנים להפעלת פעולות ו-interlock.

מכשיר ה-EDGE יכול לחבר 2 התקני I/O, כאשר כל אחד מהם יכול להיות מהסוגים הבאים:

• קלט דיגיטלי (בינארי) (0-5V) – ניטור חיישן עם מצבים 0/1, עם אפשרות הגדרה ל-Normally Open (N.O) או Normally Close (N.C).

הליכים אוטומטיים הבאים זמינים גם כן בשימוש קלטים אלו אם נבחרה אפשרות Action בהגדרות המכשיר. הלוגיקה מתבצעת על המכשיר המקומי ואינה דורשת חיבור לענן.

• פעולה (כיבוי כל היחידות הפנימיות)
• פעולה (הדלקת כל היחידות הפנימיות)

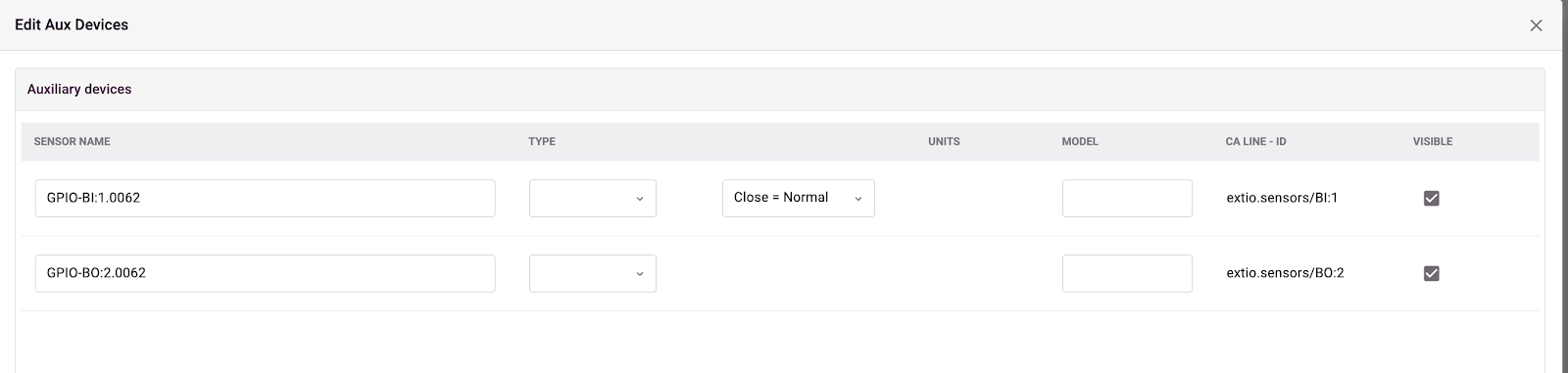

לאחר הגדרת ה-GPIO, תוכלו לראות את ההתקנים כקופסת התקנים עזר (Auxiliary devices) בניהול האתר תחת מכשיר ה-EDGE. ניתן להיכנס לקופסת העזר ולראות אותם כחיישנים.

חיישני ה-GPIO מוצגים בלשונית השליטה (מצבי פתוח/סגור), באבחון יחידה (מקורות חיצוניים), וב-interlocks (התקן קלט)
