סקירה כללית של CoolMaster ו-KNX

הערה

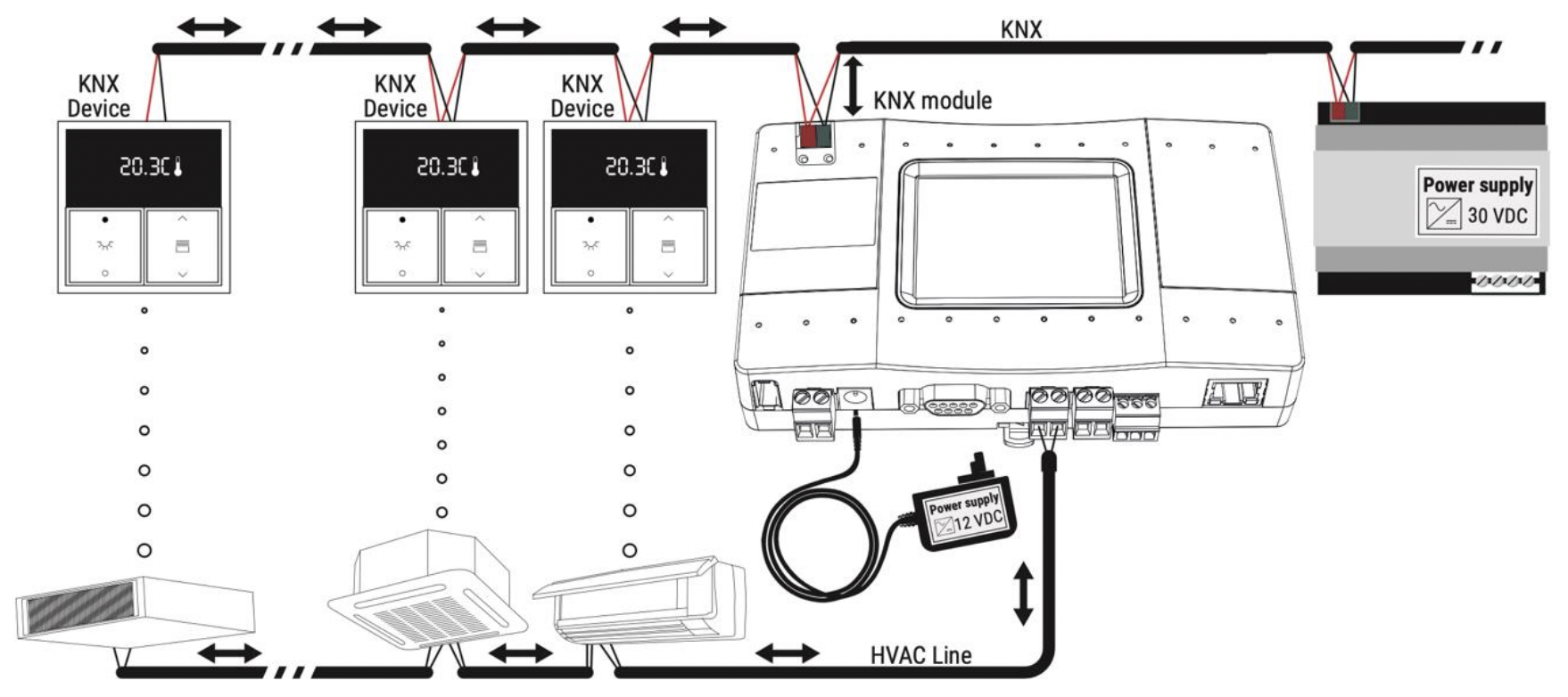

חיבור חומרה

• CoolMaster KNX מתחבר ישירות לרשת KNX. הוא משתמש ב-ETS5 ומעלה להגדרת כל האובייקטים.
• התקן CoolMaster מוזן באמצעות מתאם חשמל סטנדרטי. יש לספק מתח לרשת KNX בנפרד באמצעות ספק כוח ייעודי ל-KNX.

למידע נוסף, לחצו כאן או הורידו את מדריך האינטגרציה המלא ל-KNX

הגדרת מסוף קו

למרות ש-KNX מחובר דרך מודול KNX, יש להגדיר אותו באופן וירטואלי על הקו המתאים.

ניתן לעשות זאת דרך מסך המכשיר או דרך המסוף, כפי שמוסבר להלן:

דרישות מקדימות

1. ראשית, הורידו את CoolAutomation ToolBox (אם עדיין לא עשיתם זאת).
2. לאחר מכן, התחברו למכשיר שלכם באמצעות חיבור USB או רשת IP.
3. לחצו על 'Connect' ותגיעו למסך המסוף.

CoolMaster - הגדרת סוג קו

ניתן להשתמש בפקודת המסוף הבאה:

line type L3 KNXW

CooLinkhub - הגדרת סוג קו

ניתן להשתמש בפקודת המסוף הבאה:

line type L4 KNX
