מדריך עזר למתכנתים - CoolMaster PRM – קולאוטומיישן -עברית

מאמר זה מתייחס למוצרים הבאים של CoolMaster

CoolMaster
CoolMasterPro
CoolMasterNet
CloudBox

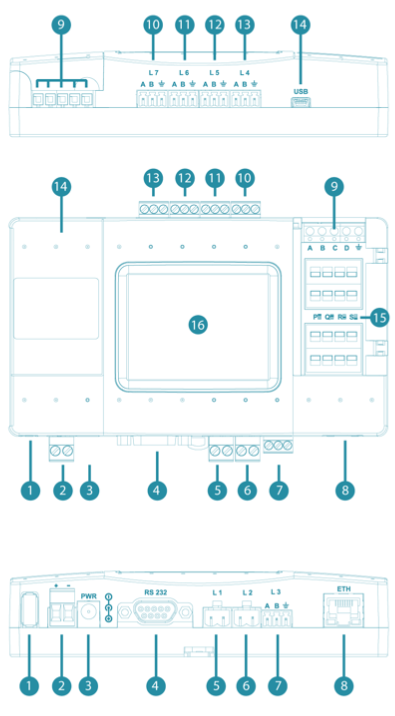

מארח USB, קו מיזוג L8
חשמל
תקע חשמל
יציאת RS232
קו מיזוג L1
קו מיזוג L2
קו מיזוג 3 או יציאת RS485
אתרנט
GPIO
קו מיזוג 7
קו מיזוג 6
קו מיזוג 5
קו מיזוג 4
יציאת USB למכשיר
מתגי DIP P, Q, R, S
מסך LCD עם מסך מגע

קווי HVAC

CoolMasterNet תומך בשמונה קווי HVAC המסומנים כ-L1 ... L8, המיועדים לחיבור למערכות מיזוג שונות. ניתן להשתמש בכל שמונת הקווים בו-זמנית (למעט L1 עם L5 ו-L2 עם L6) ובאופן עצמאי, בהתאם להגדרות של CoolMasterNet. רוב קווי ה-HVAC יכולים לתמוך במספר סוגי מערכות מיזוג, כפי שמפורט בטבלה למטה, אך רק סוג אחד בכל פעם, בהתאם להגדרה של אותו קו.

יצרן מיזוג אוויר	ראשי תיבות	L1	L2	L3	L4	L5	L6	L7	L8
דייקין	DK	v	v
מיצובישי אלקטריק	ME	v	v
טושיבה	TO	v	v
פנסוניק	PN	v	v
היטאצ'י	HT	v	v
אל ג'י	LG			v	v	v	v	v
מיצובישי תעשיות כבדות	MH			v	v	v	v	v
סאניו	SA			v	v	v	v	v
גרי	GR			v	v	v	v	v
מידאה	MD			v	v	v	v	v
קנטאצו	KT			v	v	v	v	v
טריין	TR			v	v	v	v	v
צ'יגו	CG			v	v	v	v	v
פוג'יטסו	FJ								v
סמסונג	SM			v	v	v	v	v
תדיראן אינוורטר	TI			v	v	v	v	v
מיטב	MT			v	v	v	v	v
Haier	HA	v	v
Blue Star	BSM			v	v	v	v	v
Tica	TICA			v	v	v	v	v

הערה

מתגי DIP Q ו-R משמשים לכיוון פרמטרים פנימיים של קווים L1 ו-L2 כדי להתאים לדרישות סוג HVAC מסוימות.
קווים L1 ו-L5 חולקים את אותם משאבים פנימיים של CoolMasterNet ולא ניתן להשתמש בהם בו-זמנית.
קווים L2 ו-L6 חולקים את אותם משאבים פנימיים של CoolMasterNet ולא ניתן להשתמש בהם בו-זמנית. מתג DIP P3 קובע איזה קו מופעל.
קווים L6 ו-L7 יכולים להיות מחוברים לקו אחד L7 עם זיהוי קוטביות אוטומטי, באמצעות מתגי DIP P1 ו-P2. במקרה זה ניתן להפעיל את קו L2.
ברירת המחדל של קו L3 היא לתקשורת ModBus RTU RS485.

פרוטוקולי HomeAutomation/BMS

CoolMaster תומך במספר פרוטוקולי בית חכם/BMS.

פרוטוקול HomeAutomation/BMS	ראשי תיבות	פורט קו(ים)
KNX	KNX	L3
PlugBus (CoolHub)	CH	L3,L4,L5,L6,L7
HDL buspro 4-wire	HDL	L3,L4,L5,L6,L7
HDL buspro IP		Ethernet
ModBus RTU CoolGate 4	CG4	L3,L4,L5,L6,L7
ModBus RTU CoolGate 5	CG5	L3,L4,L5,L6,L7
ModBus IP		Ethernet
SDDP		Ethernet
ASCII I/F		RS232, Ethernet
CoolRemote		Ethernet

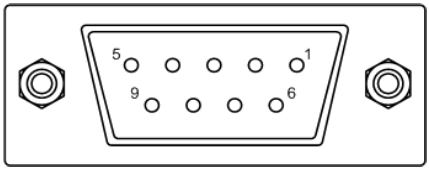

פין DB9	רמת אות	תיאור
2	±12V	TxD (נתונים מ-CoolMasterNet ל-DTE)
3	±12V	RxD (נתונים מ-DTE ל-CoolMasterNet)
5	GND	הארקה
1,4,6,7,8	לא מחובר

המגדר וסידור הפינים של כבל ה-RS232 המסופק עם CoolMasterNet מתאימים לחיבור ישיר לפורט RS232 של מחשב או דרך מתאם RS232 ל-USB סטנדרטי. אורך מרבי של כבל RS232 לא יעלה על 25 מטר. כברירת מחדל, ממשק RS232 מוקצה ל-ASCII I/F. הגדרות ברירת המחדל של פורט RS232 ב-CoolMasterNet הן:

קצב שידור (Baud Rate) 9600
8 ביטי נתונים
ללא בקרת זוגיות (Parity)
1 ביט עצירה
ללא בקרת זרימה

Ethernet

CoolMasterNet כולל פורט Ethernet תואם IEEE 802.3 במהירות 10/100 מגה-ביט לשנייה, באמצעות מחבר RJ45.
להלן התכונות העיקריות של הפורט.

פרמטר	ערך	הערות
אורך כבל Ethernet מרבי	137 מטר	כבל זוגות שזורים CAT5
קצב סיביות	10/100 מגה-ביט לשנייה
פרוטוקולי Ethernet נתמכים	10BASE-T/100BASE-TX
משא ומתן אוטומטי של פרוטוקול	מופעל	מול שותף קישור

מחבר RJ45 כולל נוריות חיווי Link ו-Activity שמספקות את הסטטוסים הבאים.

נורית	צבע	פונקציה
Link Led	ירוק	דולק - קישור תקין כבוי - אין קישור
Activity Led	כתום	מהבהב בעת פעילות Tx/Rx

נורית

צבע

פונקציה

Link Led

ירוק

דולק - קישור תקין

כבוי - אין קישור

Activity Led

כתום

מהבהב בעת פעילות Tx/Rx

פורט ה-Ethernet משמש למספר מודולי פרוטוקול הזמינים ב-CoolMasterNet · ASCII I/F (דרך ASCII I/F IP Server)

Modbus IP
HDL buspro IP
SDDP
CoolRemote

הגדרות הרשת של CoolMasterNet נשלטות באמצעות פקודת ifconfig.

שרת ASCII I/F IP

שרת ASCII I/F IP, שמכונה aserver, הוא שרת שורת TCP/IP קלאסי. ל-aserver יש את המאפיינים הבאים כברירת מחדל:

מספר מרבי של חיבורים בו-זמנית	4
פורט TCP/IP ברירת מחדל	10102
תו פקודה >	מופעל

ניתן להגדיר את aserver באמצעות פקודת set.

Modbus IP

ראו מסמך הנחיות אינטגרציה ל-Modbus.

חיבור CoolRemote לענן

CoolMasterNet שומר על חיבור קבוע לשרת הענן של CoolRemote ברגע שמוגדר חיבור TCP/IP עם גישה לאינטרנט. סטטוס החיבור ל-CoolRemote מוצג על מסך ה-LCD באמצעות סמל ענן בפינה הימנית התחתונה של המסך.

ModBus RTU

ניתן להשתמש ב-CoolMasterNet כמכשיר עבד (slave) של ModBus RTU, בהתאם למסמך Modbus-IDA.ORG "MODBUS over serial line specification and implementation guide". פורמט המסגרת ברירת מחדל של RS485 הוא:

קצב שידור 9600, 8 ביטי נתונים
ללא בקרת זוגיות
1 ביט עצירה
ללא בקרת זרימה

GC4

CG4 מבוסס על פרוטוקול ModBus RTU. מפת הכתובות שלו דומה לזו של מכשיר CoolGate שיוצר בעבר על ידי CoolAutomation (ראו מסמך CoolGate PRM למידע נוסף). ניתן להשתמש בפרוטוקול CG4 לתאימות לאחור.

GC

ראו מסמך הנחיות אינטגרציה ל-Modbus.

GPIO

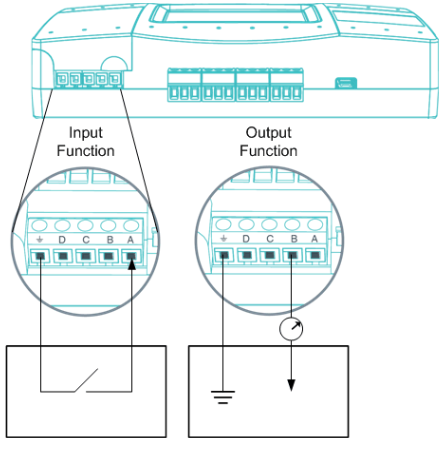

CoolMasterNet תומך בארבעה GPIO המסומנים A B C D (ראו תרשים). GPIO יכול להיות במצב קלט או פלט בהתאם לפונקציונליות שלו.

פרמטר	GPIO A	GPIO B	GPIO C	GPIO D
מתח כניסה נמוך (V IL)	<1V	<1V	<1V	ADC
מתח כניסה גבוה (V IH)	>2.4V	>2.4V	>2.4V	ADC
מתח יציאה גבוה (V OUT HI)	3.3V	3.3V	3.3V	3.3V
זרם יציאה מרבי (I OUT)	20mA	20mA	20mA	20mA
Pull Up	5.6K	5.6K	5.6K	לא זמין

השליטה בפונקציונליות של GPIO מתבצעת באמצעות פקודת gpio.

USB

CoolMasterNet כולל יציאות USB Device ו-USB Host. יציאת ה-USB Device משמשת לפעולות תחזוקה.

חשמל

ניתן לספק חשמל ל-CoolMasterNet ממקורות שונים:

מתאם AC/DC המסופק עם CoolMasterNet
12-24V DC ממערכת מיזוג אוויר או ציוד אחר
יציאת USB Device

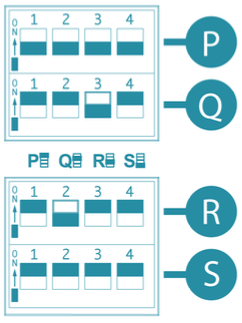

מתגי DIP ממוקמים מאחורי דלת גישה קטנה בצד הימני העליון של ה-CoolMasterNet.

מתג	פועל (On)	כבוי (Off)
P1, P2	קישור L6,L7 ואפשרות לזיהוי אוטומטי של קוטביות ב-L7	הפרדה בין L6,L7
P3	L6 פעיל, L2 כבוי	L2 פעיל, L6 כבוי
P4	מצב ייצור	מצב עבודה רגיל

הערות

סט מתגי DIP Q מתייחס ל-L1 במכשירי משפחת CoolMaster. מיקום המתגים (On/Off) נקבע לפי דרישות יצרן המזגן, ראו מדריך התקנה עבור הגדרות מותג ספציפי.
סט מתגי DIP R מתייחס ל-L2 במכשירי משפחת CoolMaster. מיקום המתגים (On/Off) נקבע לפי דרישות יצרן המזגן, ראו מדריך התקנה עבור הגדרות מותג ספציפי.
סיום קו (Line termination) משמש כאמצעי נוסף להוספת סיום קו במקרים בהם לא הוגדר ביחידת החוץ (ODU) או להפחתת רעשים בקו.
- סט מתגי DIP S2 משמש להגדרת סיום קו On/Off ב-L1
- סט מתגי DIP S3 משמש להגדרת סיום קו On/Off ב-L2
המתגים P1 ו-P2 ב-CoolMasterNet צריכים להיות באותו מצב. אם שניהם במצב ON, קווי המזגן L6 ו-L7 מחוברים לקו אחד עם אפשרות לזיהוי אוטומטי של קוטביות. אם שניהם במצב OFF, קווי L6 ו-L7 הם קווים נפרדים ועצמאיים.
אם L6 ו-L7 מחוברים ל-L7, הפעלת L2 עם P3 לא תשפיע על פעולת L7.
המתג P4 חייב להיות במצב OFF להפעלה רגילה של CoolMasterNet.

מתגי DIP Q,R

מתגי DIP Q ו-R משמשים לכיוון פרמטרים פנימיים של קווי המזגן L1 ו-L2 בהתאם לדרישות סוג המזגן הספציפי.

סוג מזגן	מתג DIP Q - קו מזגן L1
סוג מזגן	Q1	Q2	Q3	Q4
DK	ON	OFF	ON	OFF
ME	OFF	OFF	OFF	OFF
TO	OFF	ON	OFF	ON
SA	OFF	ON	OFF	ON
PN	OFF	ON	OFF	ON
HT	OFF	ON	OFF	ON
HA (P,Q)	OFF	ON	OFF	ON

סוג מזגן	מתג DIP R - קו מזגן L2
סוג מזגן	Q1	Q2	Q3	Q4
DK	ON	OFF	ON	OFF
ME	OFF	OFF	OFF	OFF
TO	OFF	ON	OFF	ON
SA	OFF	ON	OFF	ON
PN	OFF	ON	OFF	ON
HT	OFF	ON	OFF	ON
HA (P,Q)	OFF	ON	OFF	ON

הערות

אם כל ארבעת מתגי ה-DIP R1, R2, R3, R4 נמצאים במצב ON במהלך אתחול החשמל של CoolMasterNet, המכשיר ייכנס למצב BOOT בכפייה.

מתג DIP S

מתג	פועל (On)	כבוי (Off)
S1, S2	הפעלת יציאת DC על קו מזגן L1	השבתת יציאת DC על קו מזגן L1
S3, S4	הפעלת יציאת DC על קו מזגן L2	השבתת יציאת DC על קו מזגן L2

הערות

המתגים S1 ו-S2 צריכים להיות באותו מצב.
המתגים S3 ו-S4 צריכים להיות באותו מצב.
יציאת DC על קו מזגן L1 או L2 נדרשת רק כאשר הקו מוגדר כ-DK או ME ומחובר אליו ציוד שאינו VRF (באמצעות KRP, MAC או מתאם דומה). ורק אם אין מקור DC אחר על קו זה.

CoolMasterNet מספק פרוטוקול ASCII I/F פשוט ומקיף, המבוסס על מחרוזות טקסט (ASCII) שמייצגות פקודות ומענים מילוליים. ה-ASCII I/F שמיושם ב-CoolMasterNet תואם לאחור באופן מלא לגרסאות קודמות של מוצרי CoolAutomation, אך כולל מספר הרחבות ושיפורים משמעותיים, בעיקר כדי לתמוך בפונקציונליות נוספת של CoolMasterNet. ניתן להשתמש ב-ASCII I/F דרך ממשק RS232 (ראו RS232 Port) או שרת TCP/IP.

הגדרות כלליות של הפרוטוקול

הודעות

התקשורת בין DTE ל-CooLinkNet דרך ASCII I/F מבוססת על מחרוזות טקסט (ASCII). דוגמה לתקשורת מוצגת למטה

>ls L2	<- פקודה	DTE אל CooLinkNet
L2.102 OFF 20C 27C Auto Cool OK - 0 L2.103 OFF 20C 24C Low Auto OK - 0	<- תגובה	CooLinkNet אל DTE
OK	<- קוד יציאה
>	<- שורת פקודה

מחרוזת פקודה שנשלחת ל-CooLinkNet חייבת להסתיים ברצף <CR> (carriage return 0x0D) <LF> (line feed 0x0A) או בתו <CR> בודד. מחרוזות מ-CooLinkNet (למעט תו השורה) תמיד מסתיימות ב-<CR><LF>. הפקודות רגישות לאותיות גדולות/קטנות ואין להוסיף רווחים בתחילת או סוף הפקודה. המפריד היחיד בין שם הפקודה לפרמטרים שלה הוא רווח (0x20). פרמטר echo (ראו פקודת set) קובע אם התווים שנשלחים ל-CooLinkNet דרך RS232 יוחזרו חזרה או לא. אם echo אינו אפס – התווים יוחזרו. במקרה של ממשק RS232, תו השורה '>' נשלח תמיד על ידי CooLinkNet. במקרה של ASCII Server, שליחת תו השורה ניתנת להגדרה.

קודי יציאה

מספרי	מילולי	תיאור
0	OK	הפקודה בוצעה בהצלחה
1	No UID	לא נמצא UID
2	No Strict UID	יש להזין UID מדויק
3	Bad Format	פורמט הפקודה שגוי
4	Failed	ביצוע הפקודה נכשל
5	Line Unused	הקו אינו בשימוש
6	Unknown Command	הפקודה אינה מוכרת
7	Bad HVAC Line	מספר הקו שגוי
8	Bad Function	פונקציה שגויה
9	Bad Line Type	הגדרת סוג קו שגויה
10	Bad Parameter	פרמטר הפקודה שגוי
11	OK, Boot Required!	הפקודה תיכנס לתוקף לאחר אתחול
12	Bad GPIO	GPIO שגוי
13	SDDP Disabled	מודול SDDP כבוי, יש להפעיל אותו כדי להמשיך
14	Virtual Address In Use	כתובת וירטואלית כבר בשימוש
15	Bad Property	מאפיין שגוי
16	Number Of Line Exceeded	לא ניתן להגדיר עוד סוגי קווים
17	Warning! DIP Switch State Incorrect	מצב מתג ה-DIP אינו נכון עבור סוג הקו שהוגדר
18	SDDP Not Initialized	SDDP מופעל, אך קישור ה-Ethernet עדיין לא פעיל
80	ModBus Error: 80	לא התקבלה תגובה מהנמען
81	ModBus Error: 81	פסק זמן ארוך מדי בין בתים בהודעה שהתקבלה
82	ModBus Error: 82	פסק זמן קצר מדי בין בתים בהודעה שהתקבלה
83	ModBus Error: 83	התקבלה הודעה עם פסק זמן פנימי
84	ModBus Error: 84	ההודעה שהתקבלה גדולה מדי
85	ModBus Error: 85	שגיאת CRC בהודעה שהתקבלה
86	ModBus Error: 86	חריגת ModBus בתגובה
100	Collision	התנגשות בפקודה שנשלחה על קו ה-HVAC
101	Unsupported Feature	הפקודה או הפרמטר אינם נתמכים בקו HVAC זה
102	Incorrect Indoor Type	היחידה הפנימית שנבחרה אינה תומכת בפקודה או בפרמטר זה
103	No ACK From Indoor	היחידה הפנימית לא אישרה את הפקודה שנשלחה
104	Timeout On Received	לא התקבלה תגובה מהיחידה הפנימית
105	CS Error In Received Message	שגיאת Check Sum בהודעה שהתקבלה
106	Line Init In Progress...	לא ניתן להציג סטטוס קווים עקב תהליך אתחול
107	Line Error	אירעה שגיאה כלשהי בקו ה-HVAC
108	Feed Disabled	היחידה הפנימית לא יכולה לקבל טמפרטורת סביבה נמדדת בגלל מצב המתג
150	HDL Not Initialized	קו HDL לא הוגדר או שכבל ה-Ethernet מנותק
151	HDL DB Overflow	מאגר הנתונים של HDL מלא, לא ניתן להוסיף הגדרה חדשה
152	HDL Eth Disabled	HDL דרך Ethernet כבוי
200	UID Not Found	היחידה הפנימית שצוינה לא נמצאה במאגר הנתונים
201	Strict UID Not Found	היחידה הפנימית שצוינה לפי UID מדויק לא נמצאה במאגר הנתונים
202	Indoor Removed	היחידה הפנימית הוסרה ממאגר הנתונים
203	DB Overflow	מאגר יחידות הפנים מלא, לא ניתן להוסיף יחידה חדשה
204	Group DB Overflow	מאגר הקבוצות מלא, לא ניתן להוסיף קבוצה חדשה
205	VA DB Overflow	מאגר הכתובות הווירטואליות מלא, לא ניתן לשייך יחידת פנים לכתובת וירטואלית חדשה
206	FDB5 Overflow	מאגר הנכסים מלא, לא ניתן להוסיף נכס חדש
250	Link DB Overflow	מאגר הקישורים מלא, לא ניתן לקשר התקן CoolPlug חדש ליחידת פנים
251	No CooLinkHub Line	קו CoolHub לא מוגדר, יש להגדיר אותו כדי להמשיך
252	Auto Visibility Failed	במהלך יצירת הקישור אירעה שגיאה בהוספת מאפייני נראות
253	Link Already Exists	התקן CoolPlug כבר מקושר, יש למחוק את הקישור הקודם לפני יצירת קישור חדש
307	KNX DB Overflow	מאגר KNX מלא, לא ניתן להוסיף קבוצה חדשה
309	KNX Not Connected	אין חיבור לשבב KNX
310	KNX Line Not Started	קו KNX לא מוגדר

UID

UID משמש לזיהוי יחידת פנים או קבוצה של יחידות פנים. ל-UID יש את הפורמט הבא:

מספר קו	נקודה	מספר יחידת פנים
Ln	.	X	YY

קו הוא מספר קו במערכת CoolMasterNet HVAC, כמו L1, L2,... L* מסמן "כל קו". כדי לשמור תאימות לאחור עם מכשירי CoolMaster או CooLink, ניתן להשמיט את מספר הקו מה-UID.
נקודה היא מפריד בין מספר הקו למספר יחידת הפנים. אם מספר הקו מושמט או מופיע בצורת L*, גם הנקודה חייבת להיות מושמטת.
מספר יחידת פנים הוא מספר יחידת הפנים במערכת המיזוג. ניתן להשתמש ב-'*' כדי לציין "כל יחידה".

דוגמאות:

L1.102 -> יחידת פנים 102 בקו L1

L2.003 -> יחידת פנים 003 בקו L2

L*100 -> קבוצה של יחידות פנים 100 בכל הקווים

L301** -> קבוצה של יחידות פנים 1xx בקו L3 (L3.100, L3.101,...)

L4 -> כל יחידות הפנים בקו L4

L* -> כל יחידות הפנים בכל הקווים

203 -> כמו L*203 (רק לצורך תאימות לאחור)

UID_STRICT

במקרים מסוימים יש צורך להתייחס רק ליחידת פנים מסוימת באמצעות UID. במצב כזה חובה להשתמש ב-UID_STRICT בפורמט Ln.XYY, כאשר השימוש ב-'*' אסור.

מערכות מיזוג עם מספרי יחידות פנים בני 4 ספרות

במערכות מיזוג עם מספרי יחידות פנים בני 4 ספרות: N1N2 - N3N4, שתי הספרות הראשונות N1 N2 בטווח 00-15, יקודדו לחלק X של ה-UID לפי הטבלה הבאה. שתי הספרות האחרונות N3 N4 יהיו שוות לחלק YY של ה-UID.

N1N2 - N3N4	X YY	דוגמה לקו L1
N1N2 - N3N4	X YY	מספר יחידת פנים	UID
00 - N3N4	0 N3N4	00-12	L1.012
01 - N3N4	1 N3N4	01-12	L1.112
02 - N3N4	2 N3N4	02-12	L1.212
03 - N3N4	3 N3N4	03-12	L1.312
04 - N3N4	4 N3N4	04-12	L1.412
05 - N3N4	5 N3N4	05-12	L1.512
06 - N3N4	6 N3N4	06-12	L1.612
07 - N3N4	7 N3N4	07-12	L1.712
08 - N3N4	8 N3N4	08-12	L1.812
09 - N3N4	9 N3N4	09-12	L1.912
10 - N3N4	A N3N4	10-12	L1.A12
11 - N3N4	B N3N4	11-12	L1.B12
12 - N3N4	C N3N4	12-12	L1.C12
13 - N3N4	D N3N4	13-12	L1.D12
14 - N3N4	E N3N4	14-12	L1.E12
15 - N3N4	F N3N4	15-12	L1.F12

בנוסף לכללי קידוד UID הכלליים שתוארו למעלה, קיימים כללים מיוחדים החלים על מערכות מיזוג מסוימות.

קידוד UID עבור מערכת מיזוג Hitachi (HT)

מספר יחידת פנים HT		UID עבור קו L1
RD	ADDR	UID עבור קו L1
00	00 - 63	L1.000 - L1.063
01	00 - 63	L1.000 - L1.163
02	00 - 63	L1.000 - L1.263
03	00 - 63	L1.000 - L1.363
04	00 - 63	L1.000 - L1.463
05	00 - 63	L1.000 - L1.563
06	00 - 63	L1.000 - L1.663
07	00 - 63	L1.000 - L1.763
08	00 - 63	L1.000 - L1.863
09	00 - 63	L1.000 - L1.963
10	00 - 63	L1.000 - L1.A63
11	00 - 63	L1.000 - L1.B63
12	00 - 63	L1.000 - L1.C63
13	00 - 63	L1.000 - L1.D63
14	00 - 63	L1.000 - L1.E63
15	00 - 63	L1.000 - L1.F63
16	00 - 35	L1.000 - L1.199
17	00 - 35	L1.000 - L1.299
18	00 - 35	L1.000 - L1.399
19	00 - 35	L1.000 - L1.499
20	00 - 35	L1.000 - L1.599
21	00 - 35	L1.000 - L1.699
22	00 - 35	L1.000 - L1.799
23	00 - 35	L1.000 - L1.899
24	00 - 35	L1.000 - L1.999
25	00 - 35	L1.000 - L1.A99
26	00 - 35	L1.000 - L1.B99
27	00 - 35	L1.000 - L1.C99
28	00 - 35	L1.000 - L1.C99
29	00 - 35	L1.000 - L1.D99
30	00 - 35	L1.000 - L1.E99
31	00 - 35	L1.000 - L1.F99

פקודות קונפיגורציה

הסינופסיס והתיאור של הפקודות המופיעות למטה משתמשים בסימון הבא:

פרמטרים או קבוצות פרמטרים בסוגריים משולשים " < > " הם חובה.
פרמטרים או קבוצות פרמטרים בסוגריים מרובעים " [ ] " הם אופציונליים וניתן לדלג עליהם.
סוגריים מסולסלים ( ) משמשים לציון קבוצה בתוך סוגריים.
התו " | " בין פרמטרים בתוך סוגריים מציין או (OR).

פקודה	תיאור
set	שאילתא או שינוי הגדרות CoolMaster
Line	שאילתא או שינוי מצב והגדרות קו(ות) מיזוג (HVAC).
ifconfig	שאילתא או הגדרת הגדרות רשת Ethernet
boot	אתחול CoolMaster
props	שאילתא או שינוי מסד הנתונים הפנימי של CoolMasterNet עבור מאפייני יחידות פנימיות
link	שליטה בפעולת קישור ב-CoolMaster
simul	הדמיית <CNT> יחידות פנימיות על קו מיזוג <Ln>.
gpio	שאילתא או הגדרת פונקציונליות GPIO.
info	שאילתא על מצב מתגי DIP של CollMasterNet ומתח DC על קווים L1 ו-L2.
modbus	שאילתא או שינוי הגדרות ModBus של CoolMasterNet.
ad	העברת פקודת ASCII I/F למכשיר CMNET-GR-GMV5 שמחובר לקו GMV5.
plug	העברת פקודת ASCII I/F למכשיר CoolPlug שמחובר לקו CH
knx	שאילתא או שינוי מצב והגדרות KNX
hdl	שאילתא או שינוי מצב והגדרות HDL
sddp	הגדרת מודול Control4® Simple Device Discovery Protocol (SDDP).

set

סינופסיס

set [<SETTING> <VLAUE>]

set defaults

תיאור:

שאילתא או שינוי הגדרות CoolMasterNet. ללא פרמטרים, פקודת set תציג את כל ההגדרות הנתמכות והערכים שלהן. לשינוי הגדרה, השתמשו בפורמט עם <SETTING> ו-<VALUE>.

חלק מההגדרות הן לקריאה בלבד (RO) ולא ניתן לשנותן. set defaults תטען ערכי ברירת מחדל לכל ההגדרות

set defaults תטען ערכי ברירת מחדל לכל ההגדרות

<הגדרה>	מצב	מודפס כ	ערך *	תיאור
S/N	RO	S/N		מספר סידורי של CoolMaster
version	RO	version	X.Y.Z	גרסת קושחה של CoolMaster
app	R/W	application	מחרוזת	אפליקציית CoolMaster
baud	R/W	baud	1200...115200	קצב העברת נתונים (baudrate) של ממשק RS232.ברירת מחדל: 9600
echo	R/W	echo	0 או 1	שליטה בהד חוזר (echo) של ממשק RS232. 0 - כבוי, 1 - פעיל
verbos	R/W	verbos	0 או 1	פורמט קוד יציאה. 0 - מספרי, 1 - מילולי
aserver port	R/W	aserver port	מספר שלם	פורט TCP של aserver. ברירת מחדל: 10102
aserver prompt	R/W	aserver prompt	0 או 1	שליטה בהצגת prompt של aserver
deg	R/W	deg C/F	C/c או F/f	סולם טמפרטורה צלזיוס או פרנהייט
melody	R/W	melody	מחרוזת	צליל הפעלה. הערך מוצג כשם המנגינה, לשינוי המנגינה יש להקליד את מספרה. set melody תציג את המנגינות הנתמכות ומספריהן.
filter visi	R/W	Filter	visi 0 או visi 1 או visi -	visi - הגדרת נראות יחידות פנימיות בפקודת props. [-] - הנראות חלה רק על LCD. [1] - הנראות חלה על LCD וגם על פקודות סטטוס/שליטה. [0] - הלוגיקה של הנראות מתהפכת וחלה על LCD ופקודות סטטוס/שליטה
HVAC lines	RO	HVAc Lines	0....8	מספר קווי HVAC מורשים. ניתן לשינוי באמצעות מחרוזת הפעלה מקודדת.

* - ערכים מודגשים הם ברירת מחדל.

דוגמאות:

כיבוי echo:
>set echo 0
OK

שינוי פורט TCP של aserver:
>set aserver port 12345
OK

טעינת ערכי ברירת מחדל:
>set defaults
OK

החלת נראות props גם על פקודות סטטוס/שליטה:
>set filter visi 1
OK, Boot Required!

הגדרת ממשק RS232 ל-19200, 8 ביט נתונים, זוגיות even, ביט עצירה 1:
>set baud 19200 8E1
OK

הגדרת סולם טמפרטורה לפרנהייט:
>set deg f
OK

הגדרת מנגינת הפעלה ל-3:
>set melody 3
OK

line

סינופסיס

line

line <PROPERTY> <Ln> <VLAUE>

תיאור:

שאילתא או שינוי מצב והגדרות קו(ות) מיזוג (HVAC). כאשר הפקודה נכתבת ללא פרמטרים, היא תציג מידע על מצב הקווים הנוכחיים. הפורמט השני משמש לשינוי מאפיינים שניתנים לכתיבה.

<מאפיין>	מצב	ערך	תיאור	הערות
master	R/W	0 או 1	CoolMasterNet פועל כמכשיר ראשי (Master)	DK, LG, SA, TO, PN בלבד
simul	R/W	מספר שלם	מדמה מספר נתון של יחידות פנים. כדי לבטל סימולציה יש להשתמש ב-"0". הסימולציה נשמרת (לא מתאפסת לאחר הפעלה מחדש). ברירת המחדל של דגם הסימולציה: עם תקלות, ללא יחידות אוורור, ללא יחידות קלט/פלט. כדי להפעיל/לבטל תנאים מיוחדים השתמשו בדגלים הבאים: +/-flr, +/-vam, +/-io (ראו דוגמה)	יחידות קלט/פלט ל-ME בלבד יחידות אוורור ל-DK, ME, LG בלבד
myid	R/W	מחרוזת	כתובת CoolMasterNet על קו HVAC נתון. עבור קו ModBus RTU, myID הוא "Slave Device Address"
baud	R/W		הגדרת פרמטרי UART לקו נתון. פורמט הערך: <BAUD> <8\|9><N\|E\|O><1\|2> לדוגמה: 9600 8N1	כאשר רלוונטי
tx	RO	מונה מספרי	הודעות שנשלחו	מודפס כ-Last/Total Last מתייחס לתקופה מאז ההדפסה הקודמת
rx	RO		הודעות שהתקבלו
to	RO		שגיאות Timeout
cs	RO		שגיאות Checksum
col	RO		שגיאות התנגשות (Collision)
NAK	RO		שגיאות NAK
haux	R/W	heat או haux	מצב חימום מטופל כמצב Haux. מיועד למקרים שבהם בקר הבית החכם לא תומך ב-Haux אך יש צורך להפעיל מצב זה ב-ThermoPad המחובר לקו CH.	לקו CoolHub (CH) בלבד
type	R/W	מחרוזת	הגדרת סוג קו לפי קיצור. מספר קווי HVAC לא יכול לעלות על הערך שהוגדר בפקודת set. קווי HomeAutomation/BMS לא נספרים כקווי HVAC. כדי לשחרר קו יש להשתמש ב-Unused במקום קיצור.	ראו את הרשימה המלאה של קווי HVAC ו-HomeAutomation/BMS הנתמכים
scan	R/W	0 או 1	זיהוי אוטומטי של יחידות פנים	ME, HT, SA, TO, PN בלבד
DCOUT	R/W	- או +	שליטה ביציאת DC ב-L1,L2	DK,ME בלבד
slink	R/W	O/o או N/n	הגדרת מצב Mitsubishi Heavy SuperLink: O - ישן, N - חדש MH בלבד הגדרת סוג דגם Samsung: O-DVM, N-DVM-S	SM בלבד
[A\|B] או [B\|A]	RO		קוטביות נוכחית	קו L7 בלבד

דוגמאות:

מידע על מצב הקווים הנוכחי:
>line
L1: SA U00/G02 myID:E5
  Tx:732/732 Rx:47227/47227 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: DK Master U00/G07 myID:0B
  Tx:4579/4579 Rx:50633/50633 TO:3/3 CS:0/0 Col:10/10 NAK:0/0
L3: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L4: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L5: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L6: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L7: MH SLink:N U00/G02 myID:C900 [A|B]
  Tx:20072/20072 Rx:26989/26989 TO:25/25 CS:0/0 Col:1/1 NAK:0/0
OK

שינוי מצב לעבד (slave) ב-L4:
>line master L4 0
OK, Boot Required!

הגדרת קצב baud לקו L3 ל-19200, 8 ביטי נתונים, זוגיות even, ביט עצירה 1:
>line baud L3 8E1
OK, Boot Required!

סימולציה של 5 יחידות בקו L2 ללא תקלות, ללא יחידות אוורור ועם יחידות קלט/פלט:
>line simul L2 5 -flr-vam+io
OK, Boot Required!

מצב חימום ייחשב כ-haux עבור ThermoPads שמחוברים לקו CH:
>line haux L3 heat
OK, Boot Required!

הפיכת קו L2 ללא שימוש:
>line type L2 Unused
OK, Boot Required!

הגדרת קו L2 לעבודה עם סוג HVAC מסוג TO:
>line type L2 TO
OK, Boot Required!

HDL Bus Pro על קו L3:
>line type L3 HDL
OK, Boot Required!

ifconfig

תקציר

ifconfig

ifconfig <PROPERTY> <VLAUE>

ifconfig enable | disable

תיאור:

שאילתא או הגדרת הגדרות רשת Ethernet. ללא פרמטרים, פקודת ifconfig תציג את ההגדרות הנוכחיות. לשינוי הגדרות יש להשתמש בפורמט עם <PROPERTY> ו-<VALUE>. הפרמטר IP יכול להיות מוגדר כ-DHCP (לקוח DHCP) או ככתובת IP קבועה. במקרה של DHCP - ערכי Netmask ו-Gateway מתקבלים משרת ה-DHCP. כברירת מחדל, CoolMasterNet מוגדר לפעול כלקוח DHCP. ניתן להפעיל או להשבית את מודול ה-Ethernet של CoolMasterNet באמצעות הפקודה המתאימה.

<מאפיין>	מצב	ערך	תיאור
MAC	RO	מחרוזת	כתובת MAC (Media Access Control) של CoolMasterNet
Link	RO	Up או Down	מציין אם קישור ה-Ethernet פעיל
IP	R/W	מחרוזת	הגדרת כתובת IP קבועה (סטטית) או הגדרה ל-DHCP
Netmask	R/W	מחרוזת	הגדרת כתובת Netmask כאשר ה-IP סטטי
Gateway	R/W	מחרוזת	הגדרת כתובת Gateway כאשר ה-IP סטטי
DNS1	R/W	מחרוזת	הגדרת כתובת DNS מועדפת
DNS2	R/W	מחרוזת	הגדרת כתובת DNS חלופית

דוגמאות:

מידע על מצב הקווים הנוכחי:
>ifconfig
MAC : 28:3B:96:00:02:0F
Link : Up
IP : 192.168.16.108 (DHCP)
Netmask: 255.255.255.0
Gateway: 192.168.16.254
DNS1 : 8.8.8.8
DNS2 : 8.8.4.4
OK

הגדרת IP קבוע:
>ifconfig IP 192.182.1.102
OK, Boot Required!

הגדרת כתובת Gateway:
>ifconfig Gateway 192.168.1.1
OK, Boot Required!

הגדרת Netmask:
>ifconfig Netmask 255.255.255.0
OK, Boot Required!

הגדרת עבודה כלקוח DHCP
>ifconfig IP DHCP
OK, Boot Required!

השבתת Ethernet:
>ifconfig disable
OK, Boot Required!

שינוי כתובת DNS:
>ifconfig DNS1 208.67.222.222
OK, Boot Required!

boot

תקציר

boot

boot [n]

תיאור:

אתחול CoolMaster

<N> לא מצוין - כניסה למצב boot

<N>=2 איפוס CoolMaster

props

תקציר

props

props <UID_STRICT> <PROPERTY> <VAL>

PROPS DELALL

תיאור:

שאילתא או שינוי של מסד הנתונים הפנימי של CoolMasterNet עבור מאפייני יחידות פנימיות. שינויים במסד הנתונים אינם משפיעים על היכולות הפיזיות של היחידות הפנימיות הרלוונטיות.
בפורמט ללא פרמטרים, פקודת props תציג את כל המאפיינים השמורים בטבלה.

<מאפיין>	מצב	ערך	תיאור	הערות
name	R/W	string	השם החלופי של היחידה הפנימית שיוצג על מסך ה-LCD של CoolMasterNet. כברירת מחדל, מאפיין זה אינו מוגדר ומוצג ה-UID במקום.
visi (visible)	R/W	0 או 1	מגדיר האם היחידה הפנימית תוצג על מסך ה-LCD. 0 - מוסתר, 1 - מוצג. תלוי גם בהגדרת הסינון.	נכנס לתוקף לאחר אתחול
fspeed	R/W	<+\|->v, l, m, h, t, a	מגדיר את מהירויות המאוורר של היחידה הפנימית שניתן לשלוט בהן דרך מסך המגע של ה-LCD ופקודות מה/אל קווי KNX. + לאפשר, - לאסור, v - שקט/נמוך מאוד, l - נמוך, m - בינוני, h - גבוה, t - מקסימום, a - אוטומטי.	ניתן לשלב מספר מאפיינים בפקודה אחת (ראו דוגמאות למטה)
mode	R/W	<+\|->c, d, f, h, hx, hh, a	מגדיר את מצבי ההפעלה של היחידה הפנימית שניתן לשלוט בהם דרך פקודות מה/אל קווי KNX.	c - קירור, d - ייבוש, f - מאוורר, h - חימום, hx - חימום עזר, hh - חימום + חימום עזר, a - אוטומטי
elock	R/W	<+\|->o, m, t, c, h	נעילה כפויה למניעת שינויים חיצוניים. CoolMasterNet ישיב את השינויים שמגיעים ממקורות חיצוניים. נעילות זמינות: o-כיבוי/הפעלה, m-מצב פעולה, t-נקודת קביעה, c-כפיית מצב קירור, h-כפיית מצב חימום	ניתן לשלב מספר נעילות בפקודה אחת.

הערות

ערכים מודגשים הם ברירת מחדל.
רשומת מאפייני יחידה פנימית נוצרת רק לאחר שינוי ראשון במסד הנתונים עבור יחידה זו.
הפקודה props delall תמחק לחלוטין את מסד הנתונים ותשיב את כל המאפיינים לברירת המחדל.

דוגמאות:

הוספת מאפיין שם ליחידה פנימית 204 בקו L6:
>props L6.204 name Kitchen
OK

הפיכת יחידה פנימית 102 בקו L1 לבלתי נראית ב-LCD:
>props L1.102 visi 0
OK, Boot Required!

איסור מהירויות מאוורר בינונית ואוטומטית ליחידה פנימית 107 בקו L2:
>props L2.107 fspeed -m-a
OK

לאפשר רק מצבי קירור, מאוורר וחימום עזר ליחידה פנימית 101 בקו L1:
>props L1.101 mode +c+f+hx-h-d-hh-a
OK

מניעת שינויים חיצוניים של מצב כיבוי/הפעלה ונקודת קביעה ליחידה 101 בקו L1:
>props L1.101 elock +o+t
OK

רשימת כל המאפיינים השמורים:
>props
UID   |  Name  | Visi  | Modes  | Fspeeds |
------- ---------------- ------ ----------------- -------------
L6.204|Kitchen |   1   | cdfh a |  lmh a  |
L1.102|   -    |   0   | cdfh a |  lmh a  |
L2.107|   -    |   1   | cdfh a |  l h    |
L1.101|   -    |   1   | c f hx |  lmh a  |
OK

link

סינופסיס

link -L

link ram -R

link <UID1_STRICT><=|~><UID2_STRICT>

תיאור:

שליטה על פעולת קישור ב-CoolMasterNet. קישור ThermoPad בקו CoolHub ליחידה פנימית יאפשר ל-ThermoPad שליטה מלאה על היחידה.

בפורמט ללא פרמטרים, הפקודה link תציג את הקישורים הקיימים
link delall - מחיקת כל הקישורים
link -L - מחיקת קישור מספר L (מספרי הקישורים מוצגים ברשימת הקישורים הקיימים)
link ram R - יצירת מסד נתוני קישורים עבור R קבוצות. הפעולה תיכנס לתוקף לאחר אתחול. השתמשו בפעולה זו רק אם מסד הנתונים ברירת המחדל קטן מדי.
link <UID1_STRICT><=|~><UID2_STRICT> - יצירת קישור חדש, כאשר UID1 הוא ThermoPad בקו CoolHub ו-UID2 הוא יחידה פנימית. הפקודה יוצרת מאפיין בלתי נראה לאחד מה-UIDים. <=|~> מגדיר את סוג הקישור: = קישור רגיל, ה-ThermoPad יהפוך לבלתי נראה; ~ קישור עם שימוש במצב חימום עזר, היחידה הפנימית תהפוך לבלתי נראית. קישור רגיל יאפשר שליטה ביחידה הפנימית דרך UID2, בעוד קישור חימום עזר דרך UID1.

דוגמאות:

רשימת קישורים קיימים:
>plink L3.082=L1.101
L000: L3.081 <--> L7.096
L001: L3.083 <--> L1.100
OK

מחיקת קישור מספר 0:
>link -0
OK, Boot Required!

קישור ThermoPad 082 בקו L3 ליחידה פנימית 101 בקו L1 (קישור רגיל):
>link L3.082=L1.101
OK, Boot Required!

קישור ThermoPad 080 בקו L3 ליחידה פנימית 100 בקו L1 (קישור חימום עזר):
>link L3.080~L1.100
OK,Boot Required!

מחיקת כל הקישורים:
>link delall
OK

יצירת מסד נתוני קישורים עבור 60 קישורים:
>link ram 60
OK, Boot Required!

simul

סינופסיס

simul <Ln> <CNT>

תיאור:

הדמיית <CNT> יחידות פנימיות על קו מיזוג <Ln>. אם <Ln> לא צוין, ייבחר קו המיזוג הראשון שאינו "לא בשימוש". ההדמיה אינה נשמרת ואתחול CoolMasterNet יפסיק אותה.

דוגמאות:

הדמיית 5 יחידות פנימיות על קו מיזוג L2:
>simul L2 5
OK

gpio

סינופסיס

gpio
gpio func <A|B|C|D> <GPIO_FUNCTION>
gpio norm <A|B|C|D> <c|C|o|O>

תיאור:

שאילתא או הגדרה של פונקציונליות GPIO. הגדרות GPIO נשמרות (גם לאחר ניתוק חשמל) ונכנסות לתוקף רק לאחר אתחול.

ללא פרמטרים, פקודת gpio מספקת מידע על הגדרת ה-GPIO הנוכחית בפורמט הבא:

>gpio
  A: הכל כבוי (HI), N.O.
  B: הכל פועל (LO), N.C.
  C: לא בשימוש (HI)
  D: לא בשימוש (HI)
OK

שדה	ערך	תיאור
שם GPIO	A, B, C, D
פונקציית GPIO	לא בשימוש	ל-GPIO אין פונקציונליות והוא נשאר במצב קלט HiZ
	הכל כבוי קלט	כיבוי כל היחידות הפנימיות במעבר ממצב רגיל למצב פעיל
	הכל פועל קלט	הפעלת כל היחידות הפנימיות במעבר ממצב רגיל למצב פעיל
	OOS פלט	סטטוס כיבוי/הפעלה. GPIO במצב רגיל אם כל היחידות הפנימיות כבויות. GPIO במצב פעיל אם לפחות יחידה אחת פועלת
	ALL INH קלט	כיבוי כל היחידות הפנימיות במעבר ממצב רגיל למצב פעיל. שמירה על היחידות כבויות כל עוד GPIO במצב פעיל. במעבר ממצב פעיל לרגיל, הפעלת היחידות שהיו פועלות לפני כן
	FLRS פלט	סטטוס תקלה. GPIO במצב רגיל אם אין תקלות ביחידות הפנימיות. GPIO במצב פעיל אם לפחות יחידה אחת עם תקלה
רמת אות GPIO נוכחית	(HI)	רמת האות ב-GPIO היא HI
רמת אות GPIO נוכחית	(LO)	רמת האות ב-GPIO היא LO
רמת אות במצב רגיל	N.O	המצב הרגיל של GPIO הוא "Normally Open" (HI)
רמת אות במצב רגיל	N.C	המצב הרגיל של GPIO הוא "Normally Closed" (LO)

gpio func <A|B|C|D> <GPIO_FUNCTION>הגדרת פונקציית GPIO. הפונקציות הנתמכות מופיעות בטבלה למעלה.
gpio norm <A|B|C|D> <c|C|o|O> הגדרת מצב רגיל של GPIO.

דוגמאות:

השבתת פונקציונליות GPIO A:
>gpio func A Unused
OK, Boot Required!

הגדר את פונקציית GPIO C ל-"ALL OFF":
>gpio func c ALL OFF
OK, נדרש אתחול!

הגדר מצב רגיל של GPIO A ל-N.C.:
>gpio norm A C
OK

info

תקציר

info

תיאור:

שאילת מצב מתגים (DIP) של CollMaster ומתח DC על קווים L1 ו-L2.

>info
 DIP P: | X |OFF| X | X |
 DIP Q: |ON | X |ON | X |
 DIP R: | X | X | X | X |
 DIP S: | X |ON |ON |ON |
 L1 DC- OFF 0V
 L2 DC+ ON 16V
OK

שדה		תיאור
מתג DIP	ON	מתג DIP במצב ON
	OFF	מתג DIP במצב OFF
	X	לא ניתן לקרוא את מצב מתג ה-DIP
קו DC	+	התקבלה פקודת הפעלת DCOUT ל-CoolMasterNet
	-	התקבלה פקודת ניתוק DCOUT או שלא ניתנה פקודה כלל ל-CoolMasterNet
	0v	לא זוהה מתח על הקו
	16v	זוהה מתח של 16 וולט על הקו (פנימי או חיצוני)
	ON	CoolMasterNet הפעיל יציאת DC על הקו	באתחול, CoolMasterNet יפעיל יציאת DC רק אם ניתנה פקודת הפעלה ל-DCOUT והמתג DIP S במצב הנכון, אחרת יציאת DC תנותק
	OFF	CoolMasterNet ניתק יציאת DC מהקו

modbus

תקציר

modbus [<SETTING> <VALUE>]

תיאור:

שאילת או שינוי מסד הנתונים הפנימי של CoolMasterNet עבור מאפייני יחידות פנים. שינויים במסד הנתונים אינם משפיעים על היכולות הפיזיות של היחידות עצמן.
בפורמט ללא פרמטרים, הפקודה props תציג את כל המאפיינים השמורים בטבלה.

<SETTING>	מצב	מודפס כ	ערך	תיאור
IP	R/W	ModBus IP	enable או disable	הפעל/כבה שרת ModBus IP
server port	R/W	Server Port	מספר שלם	שינוי פורט שרת Modbus IP
ignore	R/W	CG4 ignore*	r	הגדרה זו ניתנת להפעלה/כיבוי, פקודה ראשונה תפעיל והשנייה תכבה (ראה דוגמה)
cg4	RO			רשימת כתובות ModBus של CoolGate 4 עבור יחידות פנים קיימות (נראות עם פקודת ls)

הערות

* הגדרה זו רלוונטית רק ל-CoolGate 4. כאשר ההגדרה מופעלת, ניתן לקרוא/לכתוב רשומות של מספר יחידות פנים בבקשה אחת. שים לב שיש רשומות שמורות לכל יחידה, שיחזירו שגיאה אם תתבצע קריאה/כתיבה ללא הגדרה זו. אם הבקשה מתחילה מרשומה קריאה (לא שמורה), הערכים של הרשומות השמורות יהיו 0xFFFF בתשובה. אם הבקשה מתחילה מרשומה שמורה, התשובה תהיה illegal data address. באופן דומה זה עובד גם בכתיבה: אם הבקשה מתחילה מרשומה כתיבה (לא שמורה), הערכים שיועדו לרשומות שמורות יתעלמו. אם הבקשה מתחילה מרשומה שמורה, התשובה תהיה illegal data address.

דוגמאות:

הצג את הגדרות ModBus הנוכחיות:
>modbus
ModBus IP : disabled
server port : 502
CG4 ignore : none
OK

הפעלת הגדרת ignore:
>modbus ignore r
OK

הפעלת ModBus IP:
>modbus IP enable
OK, נדרש אתחול!

שינוי פורט שרת ModBus IP
>modbus server port 500
OK, נדרש אתחול!

רשימת כתובות ModBus של CoolGate 4 עבור יחידות פנים קיימות:
>modbus cg4
L1.100 --> Hex: 0x1001, Dec: 4097
L1.101 --> Hex: 0x1011, Dec: 4113
OK

תקציר

ad <Ln> <פקודת ASCII I/F>

תיאור:

העבר פקודת ASCII I/F למכשיר CMNET-GR-GMV5 שמחובר לקו GMV5.

דוגמאות:

שלח פקודת set ל-CMNET-GR-GMV5 על קו CoolMasterNet L8:
>ad L8 set
S/N : 12345678
version : 0.0.2
baud rate : 9600
echo :1
verbose : 1
OK
>OK

שאילת מצב קווים נוכחי של CMNET-GR-GMV5 על קו CoolMasterNet L8:
>ad L8 line
L1: CAN Speed:50000 myid:728
 Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: CAN Speed:50000 myid:728
 Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
OK
>OK

plug

תקציר

plug <UID_STRICT> <פקודת ASCII I/F>

תיאור:

העבר פקודת ASCII I/F למכשיר CoolPlug שמחובר לקו CH. מכשיר CoolPlug מזוהה על ידי CoolMasterNet כיחידת פנים לפי UID.

דוגמאות:

שלח פקודת set למכשיר CoolPlug 080 על קו CoolMasterNet L3:
>plug L3.080 set
S/N : 00E60100
version : 0.0.2
baud rate : 9600
echo :1
verbose : 1
deg C/F : C
HVAC lines : 1
OK
OK

שאילת מצב קווים של מכשיר CoolPlug 080 על קו CoolMasterNet L3:
>ad L8 line
L1: P1P2 A:Master U00/G10 Simul(10) Not Main RC
 Tx:1154/1695 Rx:1153/1694 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: PB Address:0x50(80) 9600_8N1
 Tx:752/1038 Rx:1497/2319 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
OK
OK

knx

תקציר

knx addr <area/line/device>
knx ram <R>
knx funcs
knx group
knx group <GA>[ <func> <direction> <UID>]
knx group dellall
knx group -<G>

תיאור:

שאילת או שינוי מצב והגדרות KNX. בפורמט ללא פרמטרים, פקודת knx תציג מידע על מצב החיבור הנוכחי ומספר קבוצות בשימוש

knx addr <area/line/device> - הגדרת כתובת פיזית של KNX בפורמט area/line/device
knx ram <R> - יצירת מסד נתונים לקבוצות עבור R קבוצות. השינוי ייכנס לתוקף לאחר אתחול. השתמש בפעולה זו רק אם מסד הנתונים ברירת מחדל קטן מדי. שימוש נוכחי במסד הנתונים ניתן לראות בפקודת knx.
knx funcs - הצג את כל פונקציות הקבוצות הזמינות.
knx group - הצג את כל קבוצות ה-KNX הקיימות (סטטוס קישוריות)
knx group <GA> - הצג קבוצות KNX קיימות (סטטוס קישוריות) עבור כתובת קבוצה נתונה
knx group <GA> <func> <direction> <UID> - צור קבוצת KNX חדשה, כלומר קישור כתובת קבוצה <GA> עם פונקציה ו-UID של CoolMasterNet. <GA> יכולה להיות בפורמט Main/Mid/Sub או Main/Sub, כיוון: < - קלט ל-CoolMasterNet, > - פלט מ-CoolMasterNet.
knx group dellall - מחק את כל קבוצות ה-KNX
knx group -<G> - מחק קבוצת KNX מספר <G>. מספרי קבוצות מוצגים ברשימת הקבוצות הקיימות.

שם בשימוש בפקודה	שם מלא	ערכים	סוג נתון	ניתן לשליחה ל-CoolMaster	ניתן לשליחה מ-CoolMaster
onoff	הפעלה/כיבוי	0 - כבוי, 1 - פועל	1.001	v	v
ST	טמפרטורה מבוקשת	ערך עשרוני בהתאם לסוג הנתון	9.001	v	v
RT	טמפרטורת חדר	ערך עשרוני בהתאם לסוג הנתון	9.001	v	v
Mode	ערך מצב	0 - קירור, 1 - חימום, 2 - אוטומטי, 3 - ייבוש, 5 - מאוורר	5.010	v	v
M	מצב	0 - קירור, 1 - חימום	1.001	v	v
Fstep	שלב מהירות מאוורר	0 - מהירות מאוורר קודמת, 1 - מהירות מאוורר הבאה (לפי מאפייני fspeed*)	1.001	v	v
F8	מספר מהירויות מאוורר	הערך הוא מספר סידורי של מהירות מאוורר בהתאם למהירויות המותרות ב-fspeed*	5.010	v	v
F%	אחוז מהירות מאוורר	ערך האחוז מומר למספר מהירות מאוורר (הפונקציה הקודמת) ואז למהירות בפועל, השלבים מתהפכים כאשר מהירות מאוורר נשלחת מ-CoolMasterNet	5.001	v	v

הערה

* - אם לא קיים רשומת מאפיינים, מהירויות המאוורר ברירת מחדל הן: נמוך, בינוני, גבוה, אוטומטי

דוגמאות:

הצג סטטוס KNX:
>knx
KNX Line : Not Detected
KNX RAM : 7/128
OK

יצירת קבוצת KNX: קישור 10/0/1 עם L1.100 כקלט מצב CoolMasterNet:
>knx group 10/0/1 M < L1.100
OK

רשימת קבוצות KNX עבור כתובת קבוצה 10/0/1:
>knx group 10/0/1
G000:10/0/1 [ הפעלה/כיבוי     ] < L1.100
G001:10/0/1 [ מצב             ] < L1.100
G002:10/0/1 [ טמפרטורת חדר   ] > L1.100
OK

הצג את כל פונקציות הקבוצה הזמינות:
>knx func
onoff -> הפעלה/כיבוי        DT:{1.001} [<|>]
ST    -> טמפרטורה מבוקשת   DT:{9.001} [<|>]
RT    -> טמפרטורת חדר      DT:{9.001} [<|>]
M     -> מצב                DT:{1.001} [<|>]
Fstep -> שלב מהירות מאוורר DT:{1.001} [<| ]
F8    -> מספר מהירויות מאוורר DT:{5.010} [<|>]
F%    -> אחוז מהירות מאוורר DT:{5.001} [<|>]
OK

מחיקת קבוצה מספר 2:
>knx group -2
OK

hdl

תקציר

hdl

hdl delall
hdl - <UID_STRICT>
hdl + <UID_STRICT> <channel> <AC_No> <enable> <m0m1m2m3m4f0f1f2f3>
hdl eth
hdl eth <enable|disable>
hdl eth myid <ID>

תיאור:

שאילת או שינוי סטטוס והגדרות HDL. כאשר מריצים את הפקודה hdl ללא פרמטרים, תוצג רשימת הגדרות המזגנים הקיימות בדומה להצגה בכלי HDL Buspro Setup.

hdl delall - מחיקת כל הגדרות המזגנים
hdl - <UID_STRICT> - מחיקת הגדרת מזגן עבור יחידה פנימית מסוימת
hdl + <UID_STRICT> <channel> <AC_No> <enable> <m0m1m2m3m4f0f1f2f3> - יצירת הגדרת מזגן ליחידה פנימית. כל הפרמטרים נלקחים מטבלת הגדרות המזגנים בכלי HDL Buspro Setup: channel - מספר שורה בטבלה, AC_No - מספר מזהה ליחידה, enable - 0 (לא תקף) או 1 (תקף), מצבים - m0=קירור m1=חימום m2=מאוורר m3=אוטומטי m4=ייבוש, מהירויות מאוורר - f0=אוטומטי f1=גבוה f2=בינוני f3=נמוך: +=מותר -=לא מותר (ראו דוגמה).
hdl eth - הצגת סטטוס HDL ethernet וספירת מנות
hdl eth <enable|disable> - הפעלה/השבתה של HDL דרך ethernet
hdl eth myid <ID> - שינוי Subnet ו-Device ID: ה-ID מוזן בפורמט הקסדצימלי, הבייט המשמעותי הוא Subnet ID, הבייט הפחות משמעותי הוא Device ID (ראו דוגמה)

הערה

ניתן לשנות את Subnet ID ו-Device ID של קו HDL RS485 באמצעות פקודת myid של הקו.

דוגמאות:

רשימת הגדרות מזגנים קיימות:
>hdl
Ch|AC|En| Remark | CA   |CHFAD|AHML|
--- ---- ---- ---------------- -------- ------- ------
1 | 1| 1|L1.100  |L1.100|++---|-+-+|
2 | 2| 1|L1.101  |L1.101|++++-|++++|
OK

מחיקת הגדרת מזגן עבור יחידה פנימית L1.101:
>hdl - L1.101
OK

יצירת הגדרת מזגן עבור יחידה פנימית L2.301: ערוץ=2, מספר מזגן=2, תקף,
מצבים=קירור חימום, מהירויות מאוורר=גבוה בינוני:
>hdl + L2.301 2 2 1 ++----+-+
OK

הצגת כל פונקציות הקבוצה הזמינות:
>hdl eth
status : enabled
ID : 0x01 0x63
send cntr : 0
recv cntr : 0
crc cntr : 0
OK

הפעלת HDL דרך ethernet:
>hdl eth enable
OK, Boot Required!

שינוי מזהה HDL של CoolMasterNet: Subnet ID=0x01=1, Device ID=0x63=99:
>hdl eth myid 0163
OK, Boot Required!

sddp

תקציר

sddp
sddp <enable|disable|identify|offline|alive>

תיאור:

הגדרת מודול Control4® Simple Device Discovery Protocol (SDDP). CoolMasterNet תואם למפרט Control4® SDDP v1.0 ויכול לפעול כמכשיר SDDP.

ללא פרמטרים, אם מודול SDDP הופעל וכבל רשת מחובר, פקודת sddp תציג את גרסת הפרוטוקול הנתמכת וספירת מנות.
sddp enable - הפעלה קבועה של מודול SDDP (נכנס לתוקף לאחר אתחול). מצב ברירת מחדל.
sddp disable - השבתה קבועה של מודול SDDP (נכנס לתוקף לאחר אתחול)
sddp identify - שולח הודעת IDENTIFY לכלי Control4® Composer כדי להוסיף את CoolMasterNet לפרויקט הנוכחי
sddp offline - מסמן ש-CoolMasterNet עובר למצב לא מקוון
sddp alive - מסמן ש-CoolMasterNet מחובר

דוגמאות:

הפעלת מודול sddp:
>sddp enable
OK

שליחת הודעת IDENTIFY:
>sddp identify
OK

פקודות סטטוס ובקרה למיזוג אוויר

on

תקציר

on <UID>

תיאור:

הפעלת יחידה פנימית. דוגמה: הפעלת יחידה פנימית 102 בקו L1

on L1.102
OK

הפעלת כל היחידות הפנימיות בקו L2

on L2*
OK

הפעלת כל היחידות הפנימיות

on
OK

allon

תקציר

allon

תיאור:

הפעלת כל היחידות הפנימיות.

off

תקציר

off <UID>

תיאור:

כיבוי יחידה פנימית.

דוגמה

כיבוי יחידה פנימית 102 בקו L1

off L1.102
OK

כיבוי כל היחידות הפנימיות בקו L2

off L2*
OK

כיבוי כל היחידות הפנימיות

off
OK

alloff

תקציר

alloff

תיאור:

כיבוי כל היחידות הפנימיות

cool

תקציר

cool <UID>

תיאור:

הגדרת מצב פעולה של יחידה פנימית לקירור.

דוגמה

הגדרת יחידה פנימית 102 בקו L1 למצב קירור

cool L1.102
OK

הגדרת כל היחידות הפנימיות בקו L2 למצב קירור

cool L2*
OK

הגדרת כל היחידות הפנימיות למצב קירור

cool
OK

heat

תקציר

heat <UID>

תיאור:

הגדרת מצב פעולה של יחידה פנימית לחימום.

דוגמה

הגדרת יחידה פנימית 102 בקו L1 למצב חימום

heat L1.102
OK

הגדר את כל היחידות הפנימיות בקו L2 למצב חימום

heat L2*
OK

הגדר את כל היחידות הפנימיות למצב חימום

heat
OK

fan

תחביר

fan <UID>

תיאור:

הגדר את מצב הפעולה של היחידה הפנימית/יחידות פנימיות למצב מאוורר.

דוגמה

הגדר את יחידה פנימית 102 בקו L1 למצב מאוורר

fan L1.102
OK

הגדר את כל היחידות הפנימיות בקו L2 למצב מאוורר

fan L2*
OK

הגדר את כל היחידות הפנימיות למצב מאוורר

fan
OK

dry

תחביר

dry <UID>

תיאור:

הגדר את מצב הפעולה של היחידה הפנימית/יחידות פנימיות למצב ייבוש.

דוגמה

הגדר את יחידה פנימית 102 בקו L1 למצב ייבוש

dry L1.102
OK

הגדר את כל היחידות הפנימיות בקו L2 למצב ייבוש

dry L2*
OK

הגדר את כל היחידות הפנימיות למצב ייבוש

dry
OK

auto

תחביר

auto <UID>

תיאור:

הגדר את מצב הפעולה של היחידה הפנימית/יחידות פנימיות לאוטומטי.

דוגמה

הגדר את יחידה פנימית 102 בקו L1 למצב אוטומטי

auto L1.102
OK

הגדר את כל היחידות הפנימיות בקו L2 למצב אוטומטי

auto L2*
OK

הגדר את כל היחידות הפנימיות למצב אוטומטי

auto
OK

temp

תחביר

temp <UID> <±><temp>

temp <UID> <temp.d>

תיאור:

שנה את טמפרטורת היעד של היחידה הפנימית/יחידות פנימיות.

· בצורה temp [UID] [±]<temp> הפרמטר חייב להיות מספר עשרוני טבעי.
הפקודה יכולה לפעול באופן יחסי או מוחלט.
אם יש סימן פלוס '+' או מינוס '-' לפני הפרמטר, הערך יתווסף או יופחת מהטמפרטורה הנוכחית.
אם אין סימן, הטמפרטורה תיקבע לערך הנתון.

· בצורה temp <UID><temp.d> פרמטר הטמפרטורה <temp.d> הוא מספר עשרוני עם דיוק של 0.1. (במקרה זה לא ניתן להוסיף +|- לפני הערך).
אם מערכת המיזוג לא תומכת בדיוק של 0.1 (ראו טבלה למטה), הערך הסופי יהיה הקרוב ביותר הנתמך.

סוג מזגן	דיוק טמפרטורת יעד
DK	0.1ºC
ME	0.1ºC
SM	0.1ºC
FJ	0.3ºC
SA	0.5ºC
TO	0.5ºC
PN	0.5ºC
MH	0.5ºC
LG	0.5ºC
HT	1ºC
GR	1ºC
MD,CG,KT,TR	1ºC
TI	1ºC
MT	1ºC
BSM	1ºC

הגדרת deg (ראו פקודת set) קובעת אם נעשה שימוש בסולם צלזיוס או פרנהייט עבור ערכי הטמפרטורה.

דוגמה

הגדר את טמפרטורת היעד של יחידה פנימית 102 בקו L1 ל-23º

temp L1.102 23
OK

הפחת ב-2º את טמפרטורת היעד של כל היחידות הפנימיות בקו L2

temp L2* -2
OK

הגדר את טמפרטורת היעד של כל היחידות הפנימיות בקו L2 ל-24.5º

temp L2* 24.5
OK

הגדר את טמפרטורת היעד של כל היחידות הפנימיות ל-22º

temp 22
OK

feed

תחביר

feed <UID> <±><temp>

feed <UID> <temp.d>

תיאור:

מספק המלצה לטמפרטורת סביבה ליחידה הפנימית/יחידות פנימיות לפי UID. אם הערך הוא אפס, קו מוצרי CoolMaster יפסיק להציע טמפרטורת סביבה. ההמלצה אינה נשמרת ותאופס (תוגדר לאפס) לאחר הפעלה מחדש של קו מוצרי CoolMaster.

· בצורה feed <UID> <±><temp> הפרמטר <temp> חייב להיות מספר עשרוני טבעי.
הפקודה יכולה לפעול באופן יחסי או מוחלט.
אם יש סימן פלוס '+' או מינוס '-' לפני הפרמטר, הערך יתווסף או יופחת מהערך המוצע הנוכחי.
אם אין סימן, הערך יוגדר לערך הנתון.

· בצורה feed <UID><temp.d> הפרמטר <temp.d> הוא מספר עשרוני עם דיוק של 0.1. (במקרה זה לא ניתן להוסיף +|- לפני הערך).
אין התחייבות שטמפרטורת הסביבה שידווחו היחידות הפנימיות תהיה זהה לערך שהוזן בפקודת feed.

פקודת feed נתמכת עבור סוגי המזגנים הבאים:

סוג קו	דגם	גרסת קושחה
ME
PBM
SI		0.4.7
EL
GRNS
UMM	GS538/9, SMT-HOA

דוגמה

הצע טמפרטורת סביבה של 23.5º ליחידה פנימית L1.102

feed L1.102 23.5
OK

הפחת ב-2º את טמפרטורת הסביבה המוצעת לכל היחידות הפנימיות בקו L2

feed L2* -2
OK

fspeed

תחביר

fspeed <UID>

תיאור:

הגדר את מהירות המאוורר של היחידה הפנימית/יחידות פנימיות ל:

· v, V - נמוכה מאוד או שקטה · l, L - נמוכה

· m, M - בינונית

· h, H - גבוהה

· t, T - גבוהה מאוד

· a, A - אוטומטית

לא כל היחידות הפנימיות תומכות בכל אפשרויות מהירות המאוורר המפורטות לעיל.
התמיכה במהירויות מסוימות תלויה ביכולות של כל יחידה פנימית.
אם מהירות המאוורר המבוקשת אינה נתמכת, פקודת fspeed לא תשפיע.

דוגמה

הגדר את מהירות המאוורר של יחידה פנימית 102 בקו L1 לנמוכה

fspeed L1.102 l
OK

הגדר את מהירות המאוורר של כל היחידות הפנימיות בקו L2 לגבוהה

fspeed L2* h
OK

הגדר את מהירות המאוורר של כל היחידות הפנימיות לבינונית

fspeed m
OK

fspeed

תחביר

fspeed <UID> <v,V|l,L|m,M|h,H|t,T|a,A>

תיאור

הגדר את מהירות המאוורר של היחידה הפנימית/יחידות פנימיות ל:

· v, V - נמוכה מאוד או שקטה

· l, L - נמוכה

· m, M - בינונית

· h, H - גבוהה

· t, T - גבוהה מאוד

· a, A - אוטומטית

לא כל היחידות הפנימיות תומכות בכל אפשרויות מהירות המאוורר המפורטות לעיל. התמיכה במהירויות מסוימות תלויה ביכולות של כל יחידה פנימית.

אם מהירות המאוורר המבוקשת אינה נתמכת, פקודת fspeed לא תשפיע.

דוגמה

הגדר את מהירות המאוורר של יחידה פנימית 102 בקו L1 לנמוכה

fspeed L1.102 l
OK

הגדר את מהירות המאוורר של כל היחידות הפנימיות בקו L2 לגבוהה

fspeed L2* h
OK

הגדר את מהירות המאוורר של כל היחידות הפנימיות לבינונית

fspeed m
OK

swing

תחביר

swing [UID] <h|v|a|3|4|6|x>

תיאור

הגדר את מיקום התריס של היחידה הפנימית/יחידות פנימיות ל:

· h - אופקי

· v - אנכי

· a - אוטומטי (נדנוד)

· 3 - 30º

· 4 - 45º

· 6 - 60º

· - (מינוס) - עצור נדנוד

לא כל יצרני מערכות המיזוג וכל היחידות הפנימיות תומכים בכל אפשרויות מיקום התריס או בשליטה על התריס בכלל.
שליטה על התריס תלויה ביכולות של כל יחידה פנימית. אם מיקום התריס המבוקש אינו נתמך, פקודת swing לא תשפיע או תחזיר שגיאה.

אפשרויות נתמכות לפי יצרן מערכת המיזוג

יצרן מערכת מיזוג	קיצור	h	v	a	3	4	5	-
Daikin	DK
Mitsubishi Electric	ME
Sanyo	SA	+	+	+	+	+	+	+
Toshiba	TO	+	+	+	+	+	+	+
Panasonic	PN	+	+	+	+	+	+	+
Hitachi	HT
LG	LG
Mitsubishi Heavy	MH
Gree	GR
Midea	MD
Kentatsu	KT
Trane	TR
Chigo	CG
Fujitsu	FJ
Samsung	SM
Tadiran Inverter	TI
Meitav	MT
Haier	HA
Bluestar	BSM

דוגמה

הגדר את התריס של יחידה פנימית 102 בקו L1 למצב אופקי

swing L1.102 h
OK

הגדר את התריס של כל היחידות הפנימיות למצב 30º

swing 3
OK

filt

תחביר

filt <UID>

תיאור:

איפוס חיווי מסנן.

דוגמה

אפס חיווי מסנן ביחידה פנימית 102 בקו L1

filt L1.102
OK

אפס חיווי מסנן בכל היחידות הפנימיות בקו L2

filt L2*
OK

אפס חיווי מסנן בכל היחידות הפנימיות

filt
OK

ls

תחביר

ls [UID]

ls+

תיאור

קבל רשימת סטטוס של יחידות פנימיות.

אם UID לא צוין, פקודת ls תציג את כל היחידות הפנימיות הגלויות שמחוברות לקו מוצרי CoolMaster, בעוד שפקודת ls+ תציג את כל היחידות הפנימיות כולל אלו שאינן גלויות (ראו פקודת props).

שורת סטטוס של יחידה פנימית בנויה בפורמט קבוע, כך שכל שדה סטטוס מוצג במיקום קבוע.

· שורת סטטוס של יחידה פנימית עם סולם טמפרטורה צלזיוס

0123456789012345678901234567890123456

L2.102 OFF 20C 27C High Cool OK - 0

· שורת סטטוס של יחידה פנימית עם סולם טמפרטורה פרנהייט

012345678901234567890123456789012345678

L2.102 OFF 120F 127F High Cool OK - 0

שדה	מיקום במחרוזת		ערכים
שדה	צלזיוס	פרנהייט	ערכים
UID	0-5		LN.XYY
הפעלה/כיבוי	7-9		ON,OFF
טמפ' יעד	11-12	11-13	nnC או nnnF
טמפ' חדר	15-16	16-18	nnC או nnnF
מהירות מאוורר	19-22	21-24	VLow, Low, Med, High, Top, Auto, ...
מצב פעולה	24-27	26-29	Cool, Heat, Fan, Dry, Auto, ...
קוד תקלה פנימית	29-32	31-34	OK - אין תקלה, אחרת קוד תקלה פנימית
סימן פילטר	34	36	- או # (סימן פילטר)
דרישה	36	38	0 או 1

דוגמה

ls L2
L2.101 ON 25C 27C Low Cool OK - 1
L2.102 OFF 20C 27C High Cool OK - 0
OK

ls L2.101
L2.101 ON 25C 27C Low Cool OK - 1
OK

ls
L1.101 ON 25C 24C Low Cool OK - 1
L1.102 ON 22C 23C Med Cool OK - 0
L2.101 ON 25C 27C Low Cool OK - 1
L2.102 OFF 20C 27C High Cool OK - 0
OK

ls2

תקציר

ls2 [UID]

תיאור

זהה ל-ls, אך עם דיוק עשרוני בטמפרטורות.

מציג רשימת סטטוס של יחידות פנים. אם UID לא צוין, כל יחידות הפנים שמחוברות למוצרי CoolMaster יוצגו.

שורת סטטוס של יחידת פנים בפורמט קבוע, כך שכל שדה סטטוס מופיע במיקום קבוע.

· שורת סטטוס של יחידת פנים בסולם צלזיוס

01234567890123456789012345678901234567890

L1.102 ON 16.9C 27.0C High Cool OK - 0

· שורת סטטוס של יחידת פנים בסולם פרנהייט

0123456789012345678901234567890123456789012

L1.102 ON 062.4F 080.6F High Cool OK - 0

שדה	מיקום במחרוזת		ערכים
שדה	צלזיוס	פרנהייט	ערכים
UID	0-5		LN.XYY
הפעלה/כיבוי	7-9		ON,OFF
טמפ' יעד	11-14	11-15	nn.nC או nnn.nF
טמפ' חדר	17-20	18-22	nn.nC או nnn.nF
מהירות מאוורר	23-26	25-28	VLow, Low, Med, High, Top, Auto, ...
מצב פעולה	28-31	30-33	Cool, Heat, Fan, Dry, Auto, ...
קוד תקלה פנימית	33-36	35-38	OK - אין תקלה, אחרת קוד תקלה פנימית
סימן פילטר	38	40	- או # (סימן פילטר)
דרישה	40	42	0 או 1

query

תקציר

query <UID STRICT> <o|m|f|t|h|e|a|s>

תיאור

שאילתת אחד מתנאי הפעולה של יחידת פנים מסוימת. הפרמטר <UID STRICT> חייב להגדיר יחידת פנים אחת בפורמט Ln.XYY או XYY. הערך המתקבל מוצג כערך אלפאנומרי לפי הטבלה למטה.

Query	תנאי פעולה	ערך
o	הפעלה/כיבוי	0 - כבוי, 1 - פועל
m	מצב פעולה	0 - קירור 1 - חימום 2 - אוטומטי 3 - ייבוש 4 - Haux 5 - מאוורר
f	מהירות מאוורר	0 - נמוך 1 - בינוני 2 - גבוה 3 - אוטומטי 4 - עליון
t	טמפ' יעד	טבעי
e	קוד תקלה	0 - אין תקלה, אחרת קוד תקלה כמו בפקודת ls
a	טמפ' סביבה	טבעי
h	טמפ' יעד	דיוק של 0.01º
s	מצב תריס	0 - אין שליטה בתריס a - אוטומטי (נדנוד) h - אופקי 3 - 30º 4 - 45º 6 - 60º v - אנכי x - עצירה (נדנוד)

דוגמה

query L1.100 o
1
OK

query L1.100 m
0
OK

query L1.100 t
25
OK

query L1.100 a
27
OK

query L1.100 f
2
OK

query L1.100 e
U4
OK

query L1.100 e
0
OK

query L1.100 h
20.50
OK

wh

תקציר

wh <UID STRICT> <h|e|w|a|t<+|-|temp>|b<+|->>

wh <UID STRICT>

תיאור

שליטה על יחידת דוד מים. כאשר לא מציינים אות, מוצג סטטוס מיוחד של הדוד.

אות	פעולה	תאימות
אות	פעולה	ME	P1P2 (Altherma)
h	מצב חימום	+
e	מצב חסכוני	+
w	מצב חם	+
a	מצב אנטי-פריז	+
t	מיכל (+=הפעלה,-=כיבוי, temp=נק' יעד)		+
b	בוסטר (+=הפעלה,-=כיבוי)		+
"ללא אות"	הצג סטטוס		+

הפעלה/כיבוי של יחידת דוד המים מתבצעת עם הפקודות הרגילות on ו-off.

דוגמה

הפעלת מצב חם ביחידת דוד מים 101 בקו L1

wh L1.101 w
OK

הגדרת טמפ' מיכל ל-40º ביחידת Altherma 000 בקו L4

wh L4.000 t40
OK

הפעלת מיכל ביחידת Altherma 000 בקו L4

wh L4.000 t+
OK

הפעלת בוסטר מיכל ביחידת Altherma 000 בקו L4

wh L4.000 b+
OK

הצגת סטטוס מיכל ביחידת Altherma 000 בקו L4

wh L4.000
L4.000 ON 40C 35C +
OK

main

תקציר

main [Ln]

main <UID STRICT> <0|1>

תיאור

שינוי או בדיקת הגדרת שלט ראשי (RC) ליחידות פנים Daikin. ללא פרמטרים, הפקודה main תציג את הגדרת השלט הראשי של כל יחידות Daikin בכל הקווים. ניתן לציין מספר קו Ln להצגת יחידות Daikin בקו מסוים.

הגדרת שלט ראשי	תיאור
+	היחידה היא שלט ראשי
-	היחידה אינה שלט ראשי
?	אין שלט ראשי במערכת

הערות:

כדי להגדיר יחידת פנים כשלט ראשי, יש להסיר קודם את ההגדרה מהשלט הראשי הנוכחי.

דוגמה

הצגת הגדרת שלט ראשי ליחידות פנים בקו L2

main L2
L2.200 -
L2.201 -
L2.202 -
L2.203 -
L2.204 -
L2.205 -
L2.206 +
OK

הצגת הגדרת שלט ראשי לכל יחידות הפנים

main
L1.300 -
L1.301 +
L1.302 -
L2.100 ?
L2.101 ?
L2.102 ?
L2.103 ?
OK

הסרת שלט ראשי: יחידה 206 בקו L2

main L2.206 0
OK

הגדרת שלט ראשי חדש: יחידה 201 בקו L2

main L2.201 1
OK

vam

תקציר

vam <UID STRICT> <a|b|x|n|l|L|h|H|s|t|A|+|->

vam

vam <UID STRICT>

תיאור

שליטה על יחידת אוורור.

· vam <UID STRICT> - הצגת סטטוס יחידת אוורור.

· vam - הצגת סטטוס כל יחידות האוורור.

אות	פעולה	תאימות
אות	פעולה	DK	ME	LG	SM
a	מצב אוטומטי	+	+	+	+
b	מצב מעקף (Bypass)	+	+		+
x	מצב חילוף חום (Heat Exchange)	+	+	+	+
n	מצב רגיל			+
S	מצב שינה				+
l	מאוורר נמוך	+	+	+	+
L	מאוורר נמוך עם Fresh-Up	+
h	מאוורר גבוה	+	+	+	+
H	מאוורר גבוה עם Fresh-Up	+
s	מאוורר גבוה במיוחד			+	+
t	מאוורר עליון		+
A	מאוורר אוטומטי		+	+
+	הפעלת יחידת אוורור*				+
-	כיבוי יחידת אוורור*				+

השליטה בהפעלה/כיבוי של יחידת האוורור מתבצעת באמצעות פקודות on ו-off רגילות.

עם זאת, קיימות יחידות כפולות, המורכבות מיחידת מיזוג אוויר ויחידת אוורור. במקרה זה, פקודות on ו-off

ישלטו על יחידת המיזוג, בעוד שפקודות vam <UID STRICT> +/vam <UID STRICT> - ישלטו על יחידת האוורור.

דוגמה

הגדרת מצב חילוף חום ביחידת אוורור 101 בקו L1

vam L1.101 x
OK

lock

תחביר

lock [UID STRICT]

lock [UID] <-|+>[o|m|t|n]

תיאור

ברוב מערכות המיזוג קיימת אפשרות לנעילה (inhibit) שמונעת מהמשתמש לשנות את מצב היחידה הפנימית דרך שלט קווי או שלט רחוק. אותה פונקציונליות קיימת גם במוצרי CoolMaster באמצעות פקודת lock.

· lock <UID STRICT> - שאילתת מצב נעילה לכל היחידות או ליחידה מסוימת.

<UID STRICT> מגדיר יחידה פנימית מסוימת בפורמט Ln.XYY

אפשרויות נעילה	פעולה
+	נעילה מלאה: הפעלה/כיבוי, מצב, טמפ' יעד
-	שחרור מלא: הפעלה/כיבוי, מצב, טמפ' יעד
+o	נעילת הפעלה/כיבוי
-o	שחרור נעילת הפעלה/כיבוי
+m	נעילת מצב
-m	שחרור נעילת מצב
+t	נעילת שינוי טמפ' יעד
-t	שחרור נעילת שינוי טמפ' יעד
+n	נעילת הפעלה
-n	שחרור נעילת הפעלה

ניתן לשלב מספר אפשרויות נעילה בפקודה אחת (ראו דוגמאות בהמשך)

תאימות

סוג מזגן	אפשרויות נעילה
סוג מזגן	נעילה מלאה	הפעלה/כיבוי	מצב	נקודת יעד	הפעלה
DK	+	+	+	+	+
SA		+	+	+
ME		+	+	+
LG	+		+	+
SM	+		+
TO		+	+	+
MH	+	+
HT	+		+
SI	+	+	+	+
FJ		+	+	+
MD,TR,KT,CG	+		+
HA		+	+	+
GMV5	+	+	+	+
BS		+	+	+

דוגמה

שאילתת מצב נעילה ליחידה פנימית L1.103 (SA/TO/PN)

lock L1.103
-o -m -t
OK

שאילתת מצב נעילה ליחידה פנימית L2.101 (MD/KT/TR/CG/HT)

lock L2.101
+
OK

שאילתת מצב נעילה ליחידה פנימית L1.100 (DK)

lock L1.100
-o -m -t +n
OK

נעילת שינוי מצב ושחרור נעילת שינוי נקודת יעד

lock L1.102 +m-t
OK

נעילה מלאה

lock L5.002 +
OK

inhibit

תחביר

inhibit [UID] <0|1>

תיאור

בקו מוצרי CoolMaster, כאשר inhibit מוגדר ל-1 (מאופשר), היחידה הפנימית תעבור למצב כבוי. החזרת inhibit ל-0 (מבוטל) תחזיר את מצב ההפעלה/כיבוי של היחידה הפנימית. היחידה תידלק אם הייתה דלוקה לפני ההשבתה.

דוגמה

השבתת יחידה פנימית 102 בקו L1. היחידה תיכבה בכפייה.

inhibit L1.102 1
OK

הסרת השבתה מיחידה פנימית 102 בקו L1

inhibit L1.102 0
OK

השבתת כל היחידות הפנימיות

inhibit 1
OK

הסרת השבתה מכל היחידות הפנימיות

inhibit 0
OK

group

תחביר

group

group <UID1 STRICT> <UID2 STRICT>

group delall

group -G

group ram R

תיאור

שליטה בפעולת קבוצה בקו מוצרי CoolMaster. קיבוץ שתי יחידות פנימיות אומר שהיחידה השנייה תעקוב אחרי היחידה הראשונה בכל הנוגע להפעלה/כיבוי, מצב, מהירות מאוורר, טמפ' יעד והגדרות נדנוד.

· שימוש בפקודה group ללא פרמטרים יציג את רשימת הקבוצות הקיימות

· group delall - מחיקת כל הקבוצות

· group -G - מחיקת קבוצה מספר G (מספרי הקבוצות מוצגים ברשימת הקבוצות)

· group <UID1 STRICT> <UID2 STRICT> - יצירת קבוצה חדשה, בה UID2 תעקוב אחרי UID1

· group ram R - יצירת בסיס נתונים לקבוצות עבור R קבוצות. הפעולה תיכנס לתוקף לאחר אתחול. יש להשתמש באפשרות זו רק אם בסיס הנתונים המוגדר קטן מדי.

דוגמה

קיבוץ יחידה פנימית L5.001 עם L5.002

group L5.001 L5.002
OK

רשימת קבוצות קיימות

group
G000: L5.001 --> L5.002
G001: L5.001 --> L5.003
OK

מחק קבוצה מספר 0

group -0
OK

מחק את כל הקבוצות

group delall
OK

צור מסד נתונים של קבוצות עבור 50 קבוצות

group ram 50
OK, Boot Required!

va

תקציר

va

va auto

va delall

va ram R

va - <UID STRICT|VA>

va + <UID STRICT> <VA>

תיאור

כדי לפשט את התרגום של UID לכתובת אובייקט Modbus, קו המוצרים של CoolMaster משתמש ב-VA (כתובת וירטואלית), שמקושרת ל-UID. לכל UID יכולה להיות אף לא אחת, אחת או כמה כתובות VA מקושרות, אך כל VA יכולה להיות מקושרת רק ל-UID אחד. VA הן מספרים פשוטים שמתחילים מ-001 (עשרוני). מושג הכתובת הווירטואלית רלוונטי ל-CoolGate 5 ול-ModBus IP.

· בפורמט ללא פרמטרים, הפקודה va תציג את כל שיוכי ה-VA וכתובות ה-ModBus שלהן בפורמט הקסדצימלי ועשרוני.

· va auto - קו המוצרים של CoolMaster ישייך אוטומטית כתובות VA ל-UID קיימים (ניתנים לצפייה עם פקודת ls). פעולה זו תמחק שיוכים קודמים

· va delall - מחיקת כל שיוכי ה-VA

· va ram R - יצירת מסד נתונים של VA עבור R שיוכים. השינוי ייכנס לתוקף לאחר אתחול. השתמש בפעולה זו רק אם מסד הנתונים של VA ברירת מחדל קטן מדי.

· va - <UID STRICT|VA> - מחיקת כל שיוכי ה-VA ליחידת פנים מסוימת או מחיקת שיוך VA מסוים

· va + <UID STRICT> <VA> - הוספת שיוך VA חדש

דוגמה

שיוך אוטומטי לכל יחידות הפנים הקיימות

va auto
OK

שיוך VA 007 ליחידת פנים 100 בקו L1

va + L1.100 7
OK

הצגת כל שיוכי ה-VA

va

L1.100 --> 001 [Hex: 0x0011 | Dec: 0017]
+-> 007 [Hex: 0x0071 | Dec: 0113]
L1.101 --> 002 [Hex: 0x0021 | Dec: 0033]
L2.101 --> 003 [Hex: 0x0031 | Dec: 0049]
L2.102 --> 004 [Hex: 0x0041 | Dec: 0065]
L2.103 --> 005 [Hex: 0x0051 | Dec: 0081]
L2.104 --> 006 [Hex: 0x0061 | Dec: 0097]
OK

מחיקת כל שיוכי ה-VA של יחידת פנים 100 בקו L1

va - L1.100
OK

מחיקת שיוך VA מספר 4

va - 4
OK

מחיקת כל שיוכי ה-VA

va delall
OK

יצירת מסד נתונים של VA עבור 200 שיוכים

va ram 200
OK, Boot Required!

CM5-PRM.pdf
(1 MB)

אין סמל ענן	אין רשת TCP/IP
	מחובר - ממתין
	מחובר - בתקשורת
	מנותק - עם קוד שגיאה
