Questo articolo si applica ai seguenti prodotti CoolMaster:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Configurare i DIP switch del CoolMaster è fondamentale per il corretto funzionamento del dispositivo e per la rilevazione delle unità interne (IDU).
Diversi marchi di climatizzatori richiedono configurazioni differenti.
Questo articolo specifica le linee guida per la configurazione dei DIP switch.

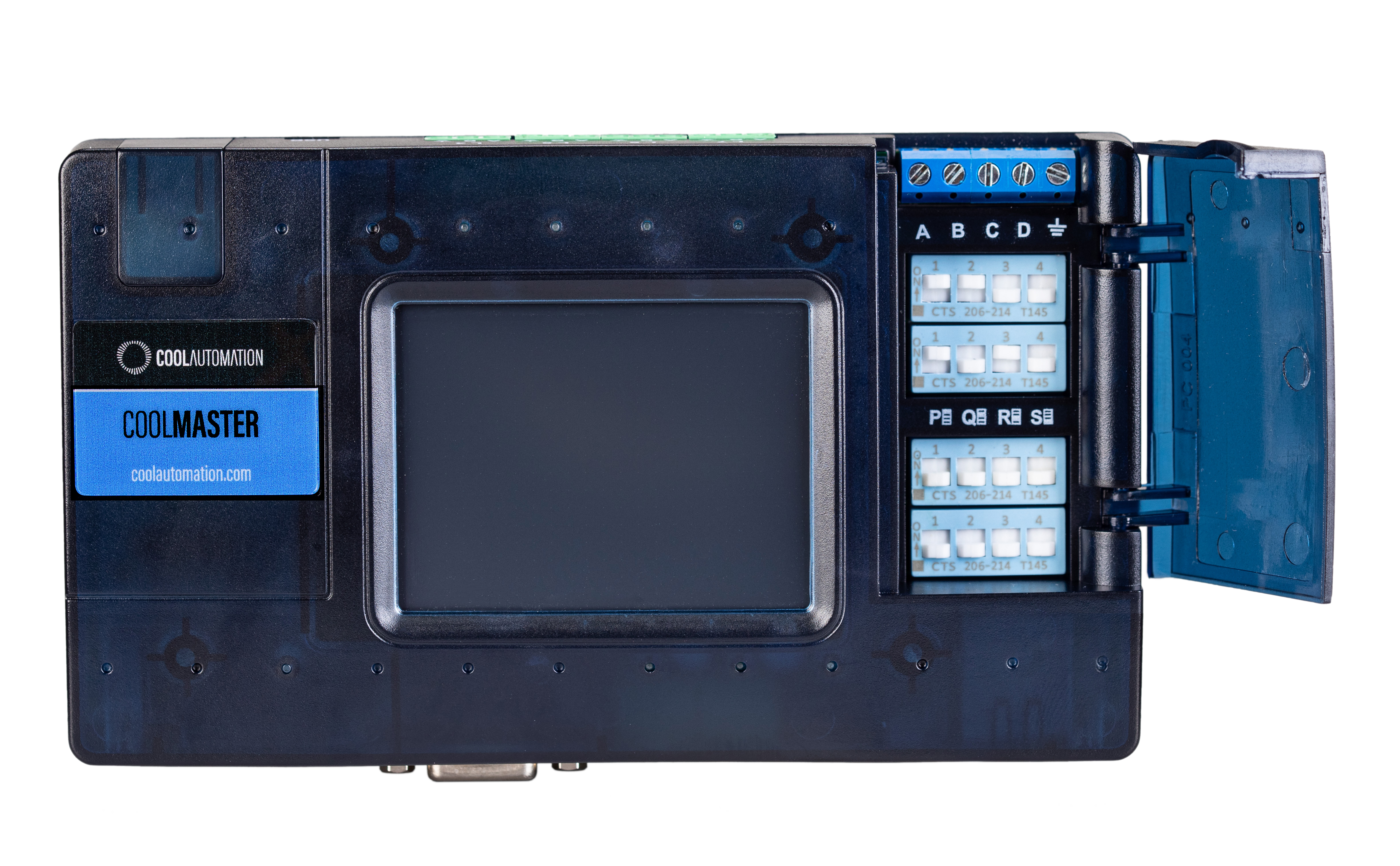

I DIP switch si trovano sotto il piccolo sportello di accesso sulla parte anteriore della copertura in plastica del dispositivo
Ordine dei DIP Switch
Le file di DIP switch sono identificate dalle lettere P, Q, R e S - come mostrato qui sotto.
DIP Switch P
| Switch | ON | OFF |
|---|---|---|
| P1, P2 | Collega L6 e L7 ed abilita il rilevamento automatico della polarità su L7 | Separa L6 e L7 |
| P3 | L6 abilitato, L2 disabilitato | L2 abilitato, L6 disabilitato |
| P4 | N/D | Modalità di funzionamento normale |
Nota!
- I switch P1 e P2 devono sempre essere nella stessa posizione. Se entrambi sono su ON, le linee HVAC L6 e L7 sono collegate in un'unica linea con possibilità di rilevamento automatico della polarità. Se invece entrambi sono su OFF, le linee HVAC L6 e L7 sono separate e indipendenti.
-
Se L6 e L7 sono collegate su L7, l'abilitazione di L2 tramite P3 non influirà sul funzionamento di L7.
-
Lo switch P4 deve essere su OFF per il normale funzionamento di CoolMaster.
DIP Switch Q e R
I DIP switch Q e R vengono utilizzati per regolare i parametri interni delle linee HVAC L1 e L2 per soddisfare i requisiti specifici dei diversi tipi di climatizzatori.
| Tipo HVAC | DIP Switch Q - Linea HVAC L1 | |||
|---|---|---|---|---|
| Q1 | Q2 | Q3 | Q4 | |
| DK | ON | OFF | ON | OFF |
| ME | OFF | OFF | OFF | OFF |
| TO | OFF | ON | OFF | ON |
| SA | OFF | ON | OFF | ON |
| PN | OFF | ON | OFF | ON |
| HT | OFF | ON | OFF | ON |
| HA | OFF | ON | OFF | ON |
| Tipo HVAC | DIP Switch R - Linea HVAC L2 | |||
|---|---|---|---|---|
| R1 | R2 | R3 | R4 | |
| DK | ON | OFF | ON | OFF |
| ME | OFF | OFF | OFF | OFF |
| TO | OFF | ON | OFF | ON |
| SA | OFF | ON | OFF | ON |
| PN | OFF | ON | OFF | ON |
| HT | OFF | ON | OFF | ON |
| HA | OFF | ON | OFF | ON |
Nota!
-
Se tutti e quattro i DIP switch R1, R2, R3 e R4 sono su ON durante un reset di alimentazione del CoolMaster, il dispositivo entrerà forzatamente in modalità BOOT.
DIP Switch S
| Switch | ON | OFF |
|---|---|---|
| S1, S2 | Abilita uscita DC sulla linea HVAC L1 | Disabilita uscita DC sulla linea HVAC L1 |
| S3, S4 | Abilita uscita DC sulla linea HVAC L2 | Disabilita uscita DC sulla linea HVAC L2 |
Nota!
- Gli switch S1 e S2 devono essere nella stessa posizione.
- Gli switch S3 e S4 devono essere nella stessa posizione.
-
L'uscita DC sulla linea HVAC L1 o L2 è necessaria solo se la linea è configurata come DK o ME e su questa linea è collegata apparecchiatura non VRF (tramite KRP, MAC o adattatore simile). E solo se non è presente un'altra fonte DC su questa linea!
