Collegamento interno CoolMaster per Daikin Non VRV

Daikin Non VRV - Collegamento unità interne

Massimo unità interne per linea: 64

• Numero di linea dispositivo supportato: L1, L2
• Non è richiesta polarità della linea
• Tipo di cavo – Seguire le istruzioni di installazione Daikin
• Impostare il tipo di linea nel dispositivo CoolMaster su:  DK

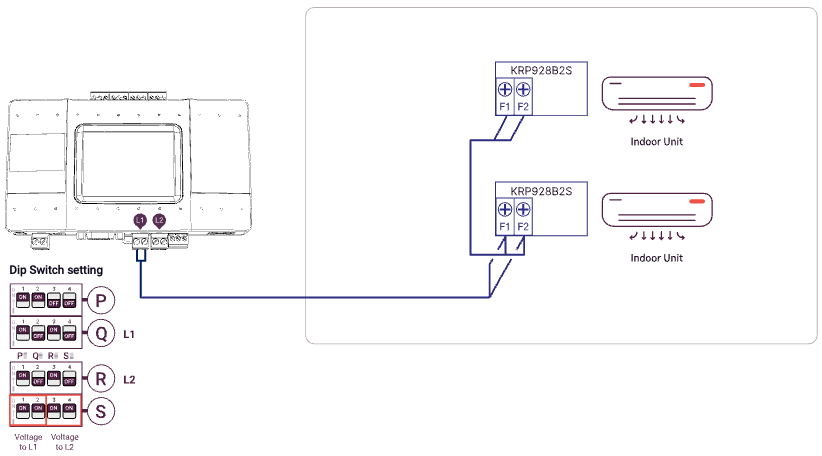

• Impostare il dip switch secondo lo schema
• Seguire le istruzioni DK su come indirizzare le unità
• Ogni unità interna deve essere impostata con un indirizzo di gruppo per il controllo
• Nel caso in cui la linea non sia mista con unità VRV, attivare l'alimentazione DC della linea dal dispositivo,
  Attenzione – Fornire alimentazione dal CoolMaster solo se la linea è priva di corrente
  • Misurare la tensione DC sulla linea di comunicazione HVAC L1/2
  • Se non è presente tensione DC 14-16V, modificare i dip switch come mostrato sotto
  • Andare su impostazioni --> Linee HVAC --> L1 --> DC Out e attivare
