Mitsubishi Heavy VRF – Collegamento della linea Indoor/Outdoor con CoolMaster

Last update:

Questo articolo si applica ai seguenti prodotti CoolMaster:

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

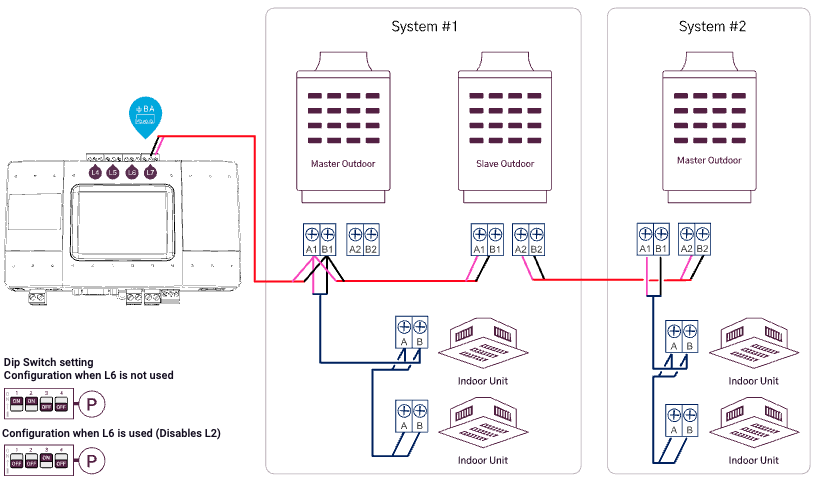

Mitsubishi Heavy VRF – Collegamento linea interna/esterna

Numero massimo di sistemi per linea: 16

Numero massimo di unità interne per linea: 128
  • Numero di linea del dispositivo supportato: L7 (predefinito), L4, L5, L6 (l'utilizzo di L6 richiede la configurazione dei dip switch)
  • È necessario considerare la polarità della linea. Se L6 non è abilitata, L7 non richiede considerazioni sulla polarità
  • Tipo di cavo – Seguire le istruzioni di installazione di Mitsubishi Heavy
  • Impostare il tipo di linea nel dispositivo CoolMaster su:  MH
  • Impostare il dip switch P secondo lo schema,
    i dip switch Q, R, S non sono applicabili per le linee 3, 4, 5, 6, 7, 8
  • Seguire le istruzioni di Mitsubishi Heavy su come indirizzare le unità
  • Ogni sistema e ogni unità interna devono avere un indirizzo univoco
