Connessione della linea esterna CoolMaster per Mitsubishi Electric VRF

Last update:

Questo articolo si applica ai seguenti prodotti CoolMaster:

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

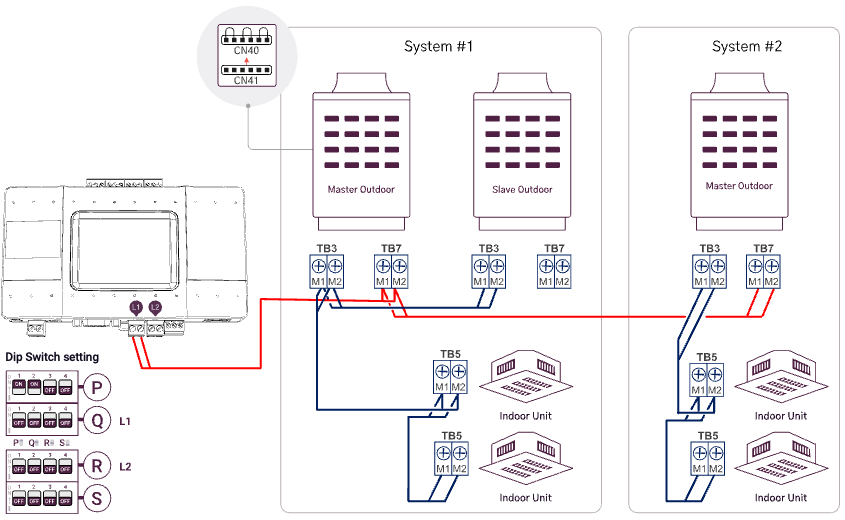

Mitsubishi Electric VRF – Collegamento linea esterna

Numero massimo di sistemi per linea: 10

Numero massimo di unità interne per linea: 50
  • Numero di linea dispositivo supportato: L1, L2
  • Non è richiesta la polarità della linea
  • Tipo di cavo – Seguire le istruzioni di installazione Mitsubishi
  • Impostare il tipo di linea nel dispositivo CoolMaster su:  ME
  • Impostare il dip switch secondo lo schema
  • Seguire le istruzioni Mitsubishi su come indirizzare le unità
  • Ogni unità esterna e interna deve avere un indirizzo univoco
  • Seguire le istruzioni ME su come indirizzare le unità
  • Per fornire tensione 30VDC alla linea TB7 spostare il jumper da CN41 a CN40 in una sola delle unità esterne
