Questo articolo si applica ai dispositivi CooLinkBridge
Caratteristiche
• Integrazione senza soluzione di continuità dei sistemi HVAC* con controller di domotica e BMS.
• Comunicazione bidirezionale che consente il pieno controllo e monitoraggio dei sistemi HVAC* collegati.
• Protocolli di integrazione: BACnet MSTP/IP, Modbus TCP/RTU, ASCII
• Schermo LCD per configurare, monitorare e impostare le unità collegate
• App mobile per il controllo HVAC* basata su cloud — accesso remoto da smartphone, tablet e desktop
• Garanzia del dispositivo – 3 anni**
Specifiche tecniche | |
Alimentazione | |
| Alimentazione (adattatore esterno incluso) | 24 - 9 VDC (120VAC 60 Hz /220VAC 50 Hz) |
| Consumo | 1 Watt |
Dimensioni e peso | |
| Dimensioni (A x L x P) (pollici/mm) | 2.56 x 4.64 x 1.25 / 65 x 118 x 32 |
| Peso (lbs/Kg) | 0.26 / 0.12 |
Condizioni operative e installazione
| |
| Limite temperatura ambiente -10° C a +60° C / +14 F a +140 F | |
| Umidità (%) | 0% a 96% |
| Cablaggio massimo consentito RS485 (ft/m) | 3280/1000 |
| Montaggio Magneti, viti | |
Cablaggio di comunicazione esterna | |
| Comunicazione HVAC (dipende dalla marca) |
Cavo schermato a 2-3 fili Seguire le indicazioni del produttore HVAC |
| RS485 per Modbus-RTU/BACnet-MSTP | Coppia intrecciata schermata AWG 20-24 |
Certificazioni e standard |
CE, FCC, BTL |
Interfacce | |
| RS 485 | BACnet MSTP, Modbus RTU |
| Ethernet | RJ45, 10/100Mbps |
| USB A | Host |
| USB mini | Debug |
* Dipende dal produttore
** Vedi Termini e Condizioni di Garanzia CoolAutomation
Disegni dimensionali:

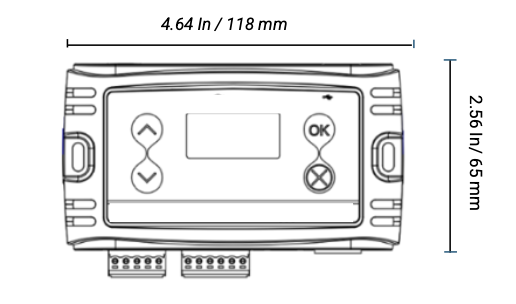

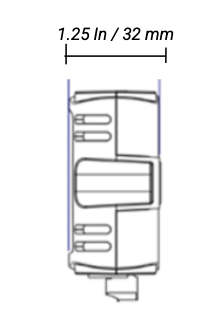

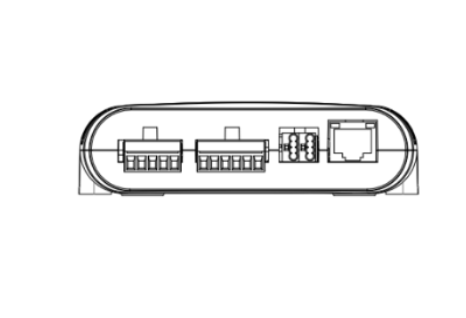

Vista frontale Vista laterale Vista inferiore

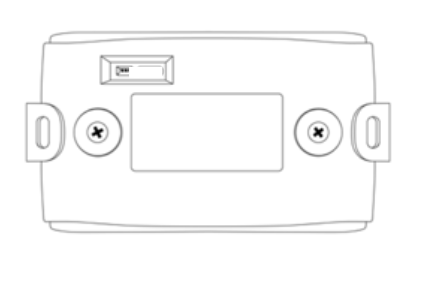

Vista posteriore
