Avvio e configurazione di CoolMaster EDGE

Quando si accede al dispositivo, l’utente arriva alla schermata principale di configurazione:

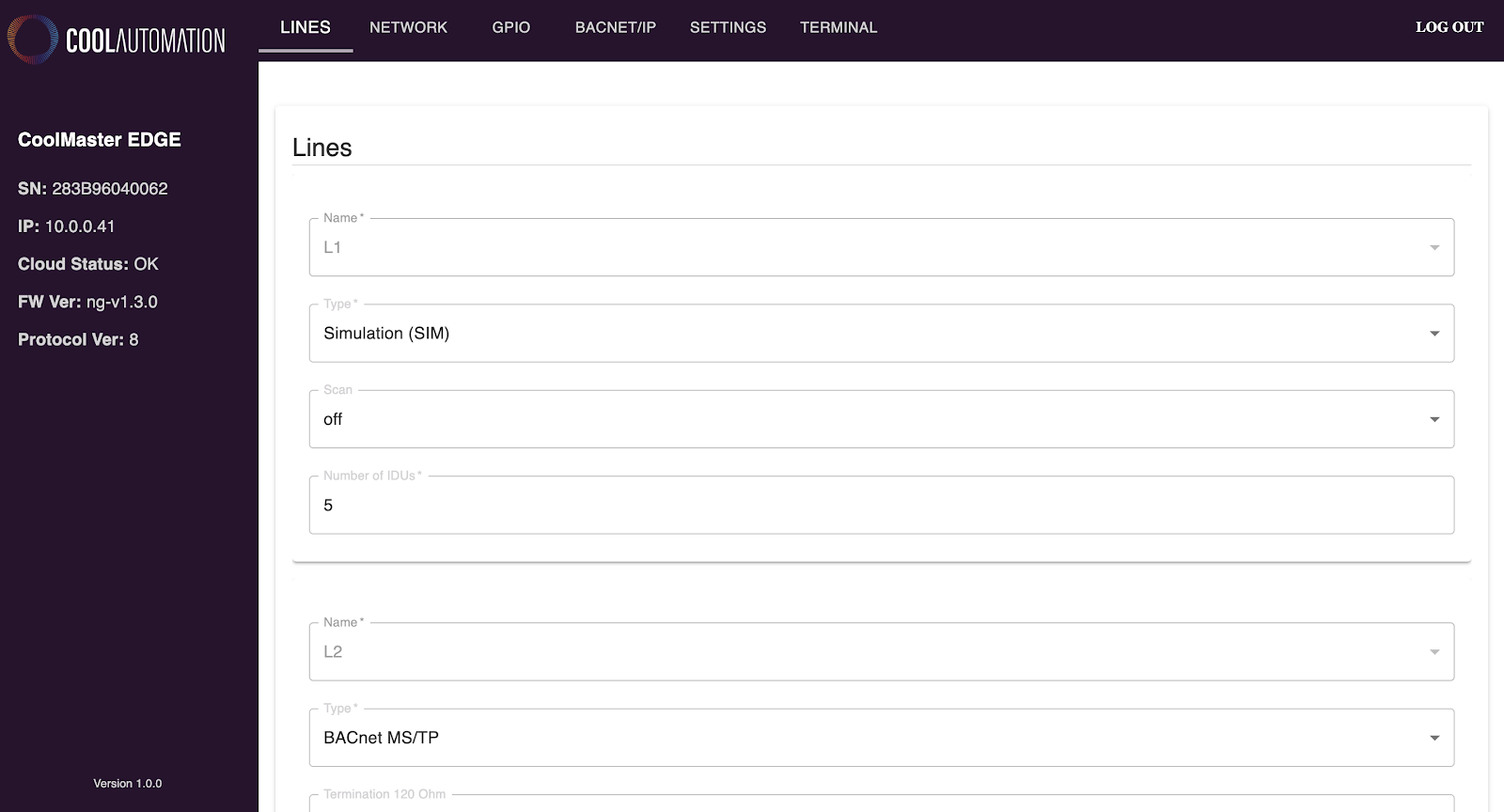

1. Linee

Configura la linea come richiesto per i sistemi collegati a ciascuna linea specifica.

Sono disponibili le seguenti proprietà della linea:

• Nome – il nome di questa linea come indicato sulle etichette dei dispositivi - L1, L2, L3, L8 (USB), L9 (USB-C)
• Tipo – Il tipo di linea. Una volta selezionato il tipo, vengono mostrati tutti i parametri relativi (parametri diversi sono disponibili per i diversi tipi di linea).

I seguenti tipi sono disponibili per la selezione:

• BACnet MSTP – imposta la linea su RS485 con BACnet MSTP.
  • Baud Rate – velocità di comunicazione sulla linea: 9600 o 38400
  • Polarità – definisci se è Normale (A/B) o invertita (B/A)
  • Vendor ID –1164 (sola lettura) – ID fornitore BACnet di CoolAutomation assegnato da ASHRA. Utilizzato nella proprietà Vendor ID.
  • Nome Modello – CoolMasterEDGE (sola lettura). La proprietà del nome modello BACnet.
  • Device ID - La proprietà Device ID BACnet (numero di istanza). Può essere configurato secondo le linee guida standard BACnet. Il valore predefinito è 123.
  • MSTP MAC – l’indirizzo del dispositivo CoolMaster EDGE sulla rete MSTP.
• Modbus RTU - imposta la linea su RS485 con Modbus RTU.
  • Modello Contatore di Energia – seleziona dall’elenco il contatore di energia che vuoi collegare. Si possono selezionare solo contatori pre-integrati.
  • Baud Rate – velocità di comunicazione sulla linea: 9600, 19200, 38400, 57600, 115200
  • Polarità – definisci se è Normale (A/B) o invertita (B/A)
• Midea V5 (MDV5) - imposta la linea su RS485 per collegarsi alla serie Midea VRF V5
• Midea V8 (MDV8) - imposta la linea su RS485 per collegarsi alla serie Midea VRF V8
• Samsung  - imposta la linea su RS485 per collegarsi a Samsung VRF. Configurazioni avanzate:
  • Master – quando un altro controller centrale è collegato sulla stessa linea, il dispositivo EDGE deve essere impostato su “Off”. Altrimenti su “On”.
  • Polarità – definisci se è Normale (A/B) o invertita (B/A)
• CoolPlug - imposta la linea su RS485, per collegamento specifico con CoolPlug cablato
• Simulazione (SIM) - imposta la linea come simulazione del controllo di un sistema VRF
  • Numero di IDU - solo per il tipo di linea Simulazione. Imposta il numero di unità da simulare sulla linea VRF.
• Non utilizzata – la linea non è in uso
• Daikin – (disponibile solo sulla linea 2) collegamento alla linea di comunicazione Daikin D3-Net
  • Terminazione 120 Ohm
• Mitsubishi Electric (ME)
  • Terminazione 120 Ohm
• Toshiba TCC (TOTCC)
• Gree (GMV5)



2. Rete

• Modalità – Statica o DHCP
• Quando si seleziona Statica, è necessario definire indirizzo IP, maschera di rete, gateway e (opzionale) server DNS



3. GPIO

Permette il collegamento a fonti di uscita digitale per il controllo centralizzato del dispositivo in alcuni scenari (ad esempio collegamento con l’attivazione delle porte tagliafuoco e spegnimento di tutte le ventilazioni)

Seleziona tra Tutte le unità Accese o Tutte le unità Spente e imposta lo stato Normalmente Acceso/Spento.



4. BACNET/IP

Permette di impostare il dispositivo EDGE come client BACnet IP per rilevare dispositivi BACnet di terze parti. La comunicazione avverrà tramite la porta Ethernet IP specifica.

Puoi abilitare o disabilitare l’interfaccia BACnet IP del dispositivo EDGE

• Vendor ID –1164 (sola lettura) – ID fornitore BACnet di CoolAutomation assegnato da ASHRA. Utilizzato nella proprietà Vendor ID.
• Device ID - La proprietà Device ID BACnet (numero di istanza). Può essere configurato secondo le linee guida standard BACnet. Il valore predefinito è 123
• Device Network - Il numero di rete BACnet IP.  Può essere configurato da 1 a 65.534.  Il valore predefinito è 1.
• BIP Port - La porta di comunicazione UDP da utilizzare per la comunicazione BACnet IP.
• Intervallo RW
• Intervallo WHOIS - la frequenza con cui i messaggi di ricerca Who-Is vengono trasmessi automaticamente in millisecondi.  Il valore predefinito è 6.000.
• Indirizzo BBMD - L’indirizzo IP di destinazione da utilizzare per BBMD
• Porta BBMD - Porta di comunicazione UDP da utilizzare per l’indirizzo di destinazione BBMD



5. Impostazioni

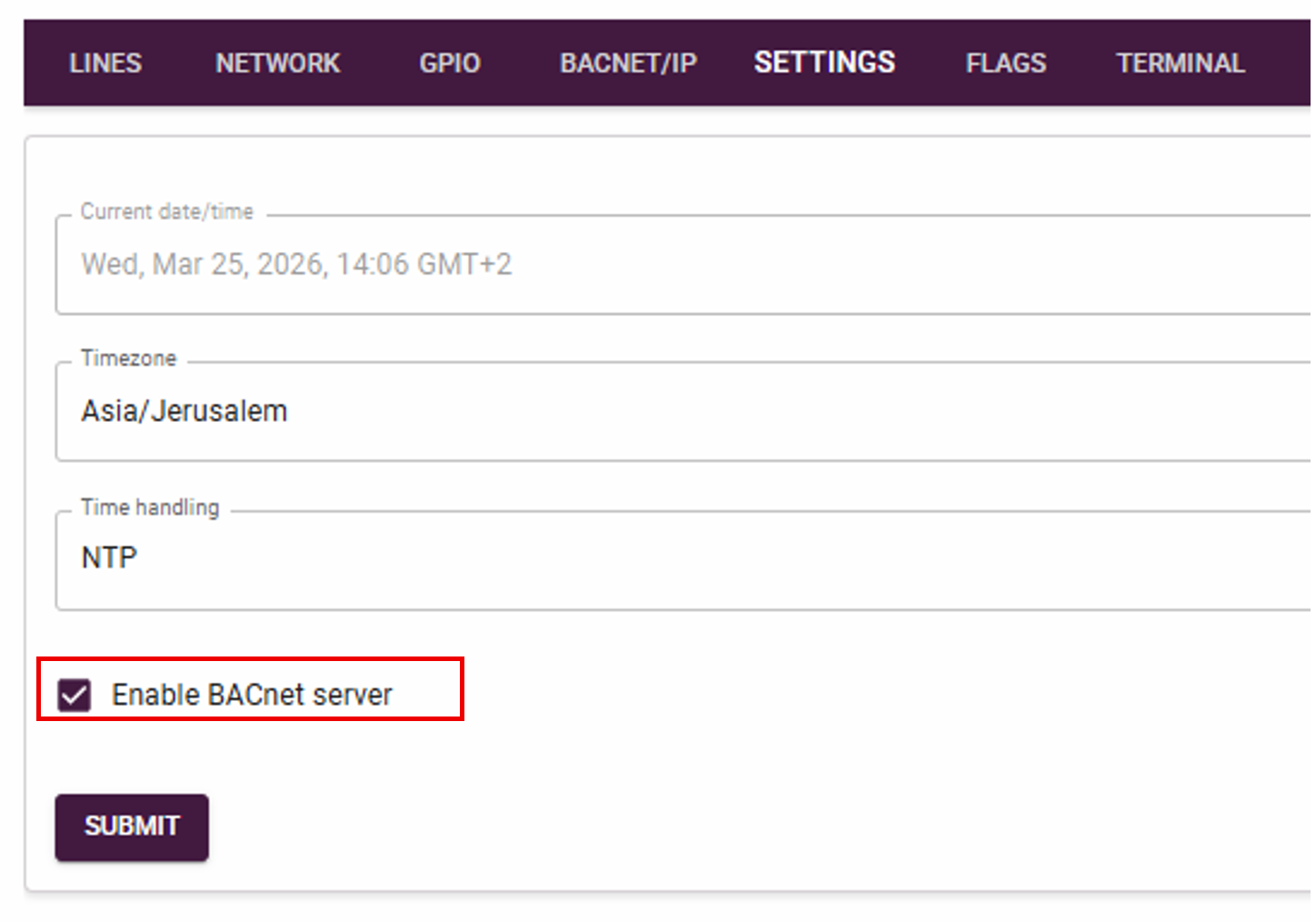

• Gestione Ora – Nella maggior parte delle installazioni, il dispositivo riceverà l’ora dall’orologio di rete (NTP). Nei casi in cui NTP non sia disponibile, è possibile impostare l’ora manualmente.
  • L’ora è necessaria per eseguire programmazioni locali e logiche basate sull’orario.
  • Se il dispositivo è collegato al cloud, prenderà l’ora dalla rete cloud.
• Per creare un dispositivo BACnet come unità puoi abilitare il server BACnet:

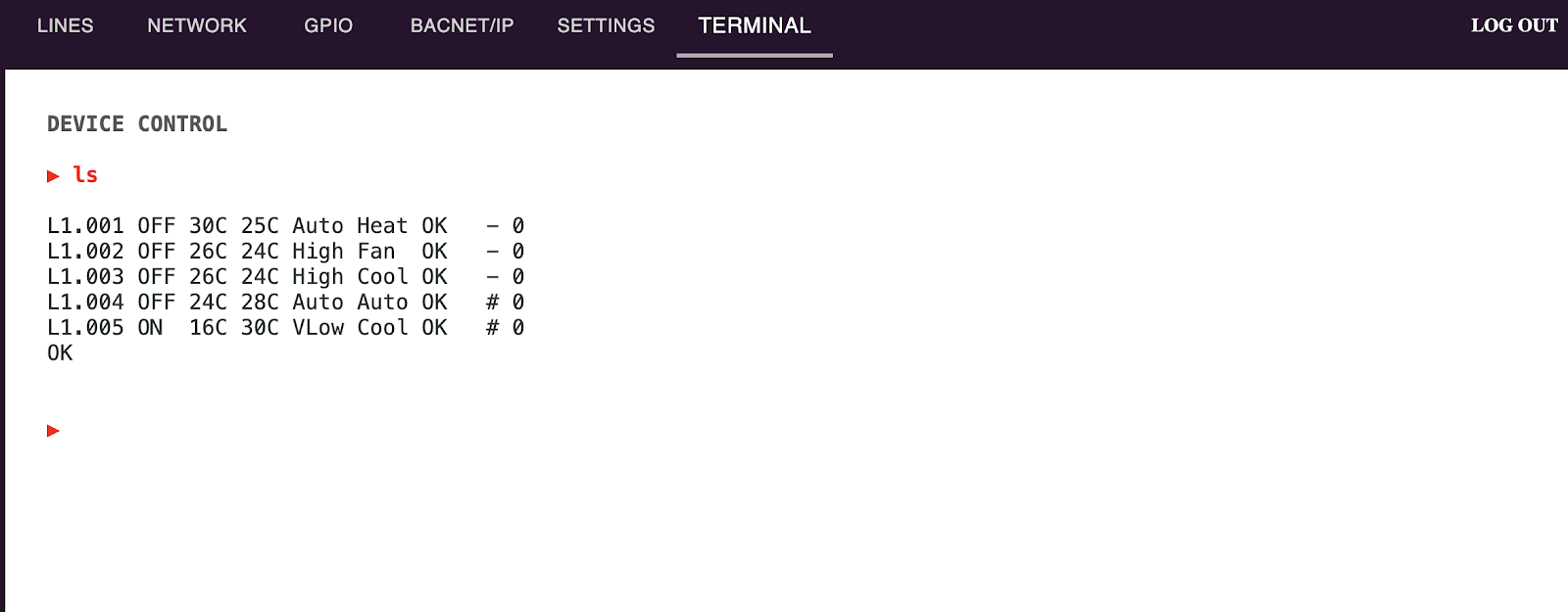

6. Terminale

Apre una console terminale dove l’utente può configurare il dispositivo utilizzando i comandi da terminale.

Il dispositivo EDGE, grazie alle sue avanzate capacità di elaborazione e archiviazione, offre funzionalità uniche quando viene installato in ambienti con connessione internet instabile.

Di seguito sono elencate le principali funzioni disponibili utilizzando il CoolMaster EDGE:

1. Bufferizzazione locale dei dati

Il dispositivo EDGE può gestire periodi di disconnessione dalla rete senza perdere dati sulla rete locale o sulle interfacce locali dirette.

Il meccanismo mantiene tutti i dati raccolti sulla scheda Micro SD durante il periodo di disconnessione. Una volta ristabilita la connessione di rete, i dati vengono caricati sul cloud e sincronizzati con i dati precedenti per un successivo recupero.

La scheda SD inclusa nella confezione può contenere almeno 48 ore di dati. A seconda del numero di unità collegate, il periodo di archiviazione può essere anche superiore.

Il caricamento dei dati nel cloud può richiedere alcune ore e dipende molto dalla stabilità della connessione internet, dalla topologia della rete, dai firewall e dalla quantità di dati da sincronizzare.

 Nota: questa funzione è disponibile solo se la scheda Micro SD è installata e formattata secondo le specifiche CoolAutomation. Di default, il dispositivo viene spedito dalla fabbrica con la SD Card già installata e pronta all’uso.

2. Applicazione di controllo locale

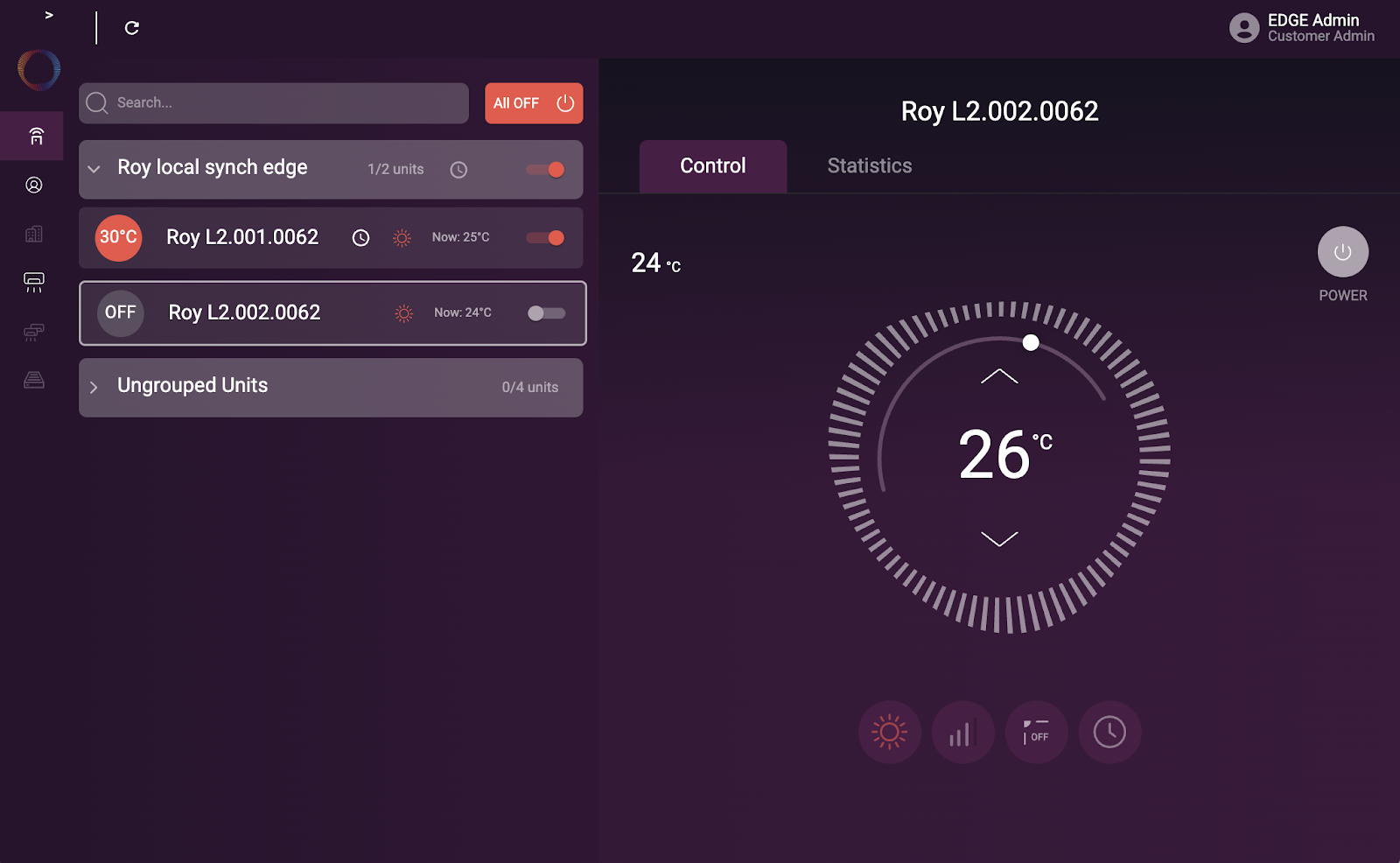

Il dispositivo EDGE ospita un server web che permette di accedere direttamente dai browser locali, anche in assenza di connessione Internet. Questo consente di gestire facilmente il controllo, la programmazione e le impostazioni di base delle unità HVAC tramite la rete LAN, ideale per luoghi senza accesso a internet o con reti instabili.

Quando si controllano le unità tramite le applicazioni locali (browser mobile o desktop), tutte le attività vengono registrate e sincronizzate sul cloud (se accessibile e registrato) per consentire audit e monitoraggio dello stato del sistema.

L’applicazione locale funziona separatamente dalle applicazioni basate su cloud e si sincronizza automaticamente quando è disponibile una connessione al cloud.

Se viene inviato un comando sia dall’app Cloud che dall’app locale, verrà eseguito l’ultimo comando ricevuto dal dispositivo.

Nota: Fai attenzione a possibili sovrascritture tra app cloud e locali e gestisci gli accessi in modo intelligente per evitare conflitti.

1. Accesso all’applicazione locale

• Browser desktop: http://<indirizzo IP del dispositivo>/control (es. http://192.168.1.2/control)

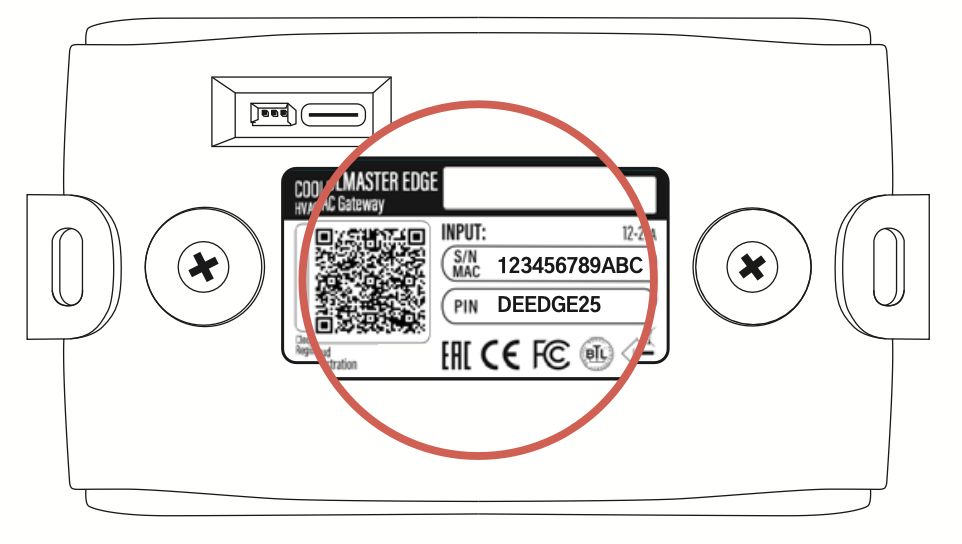

• Le credenziali utente predefinite sono il SN e il PIN del dispositivo, che si trovano sull’etichetta posta sul retro del dispositivo.



2. Funzionalità di controllo locale

Le seguenti funzioni di controllo sono disponibili tramite l’app locale e vengono sincronizzate anche con le app cloud:

• Comandi di controllo – Accensione/Spegnimento, Setpoint, Modalità, Velocità ventola, Deflettore
• Programmazioni orarie

3. Gestione utenti locale

L’utente predefinito del dispositivo locale è un utente amministratore.

Questo utente Admin non può essere eliminato. Può aggiungere altri utenti locali – tutti con gli stessi diritti di accesso (admin) ma con username e password diversi.

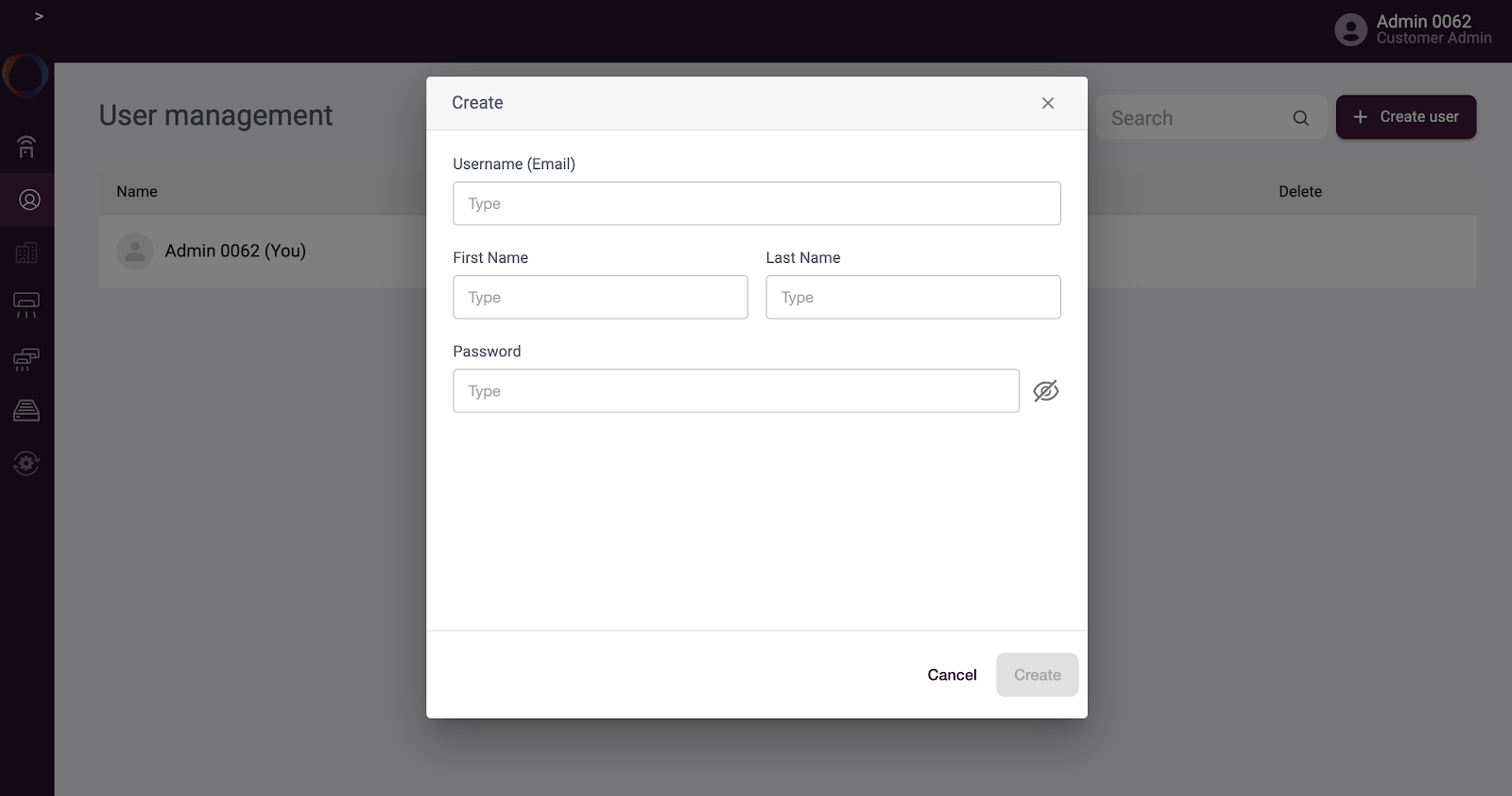

Nella scheda Gestione utenti clicca su “Crea utente” per aggiungere un nuovo utente:

Nota: Gli utenti locali non sono sincronizzati con gli utenti dell’app Cloud.

4. Impostazioni unità locali

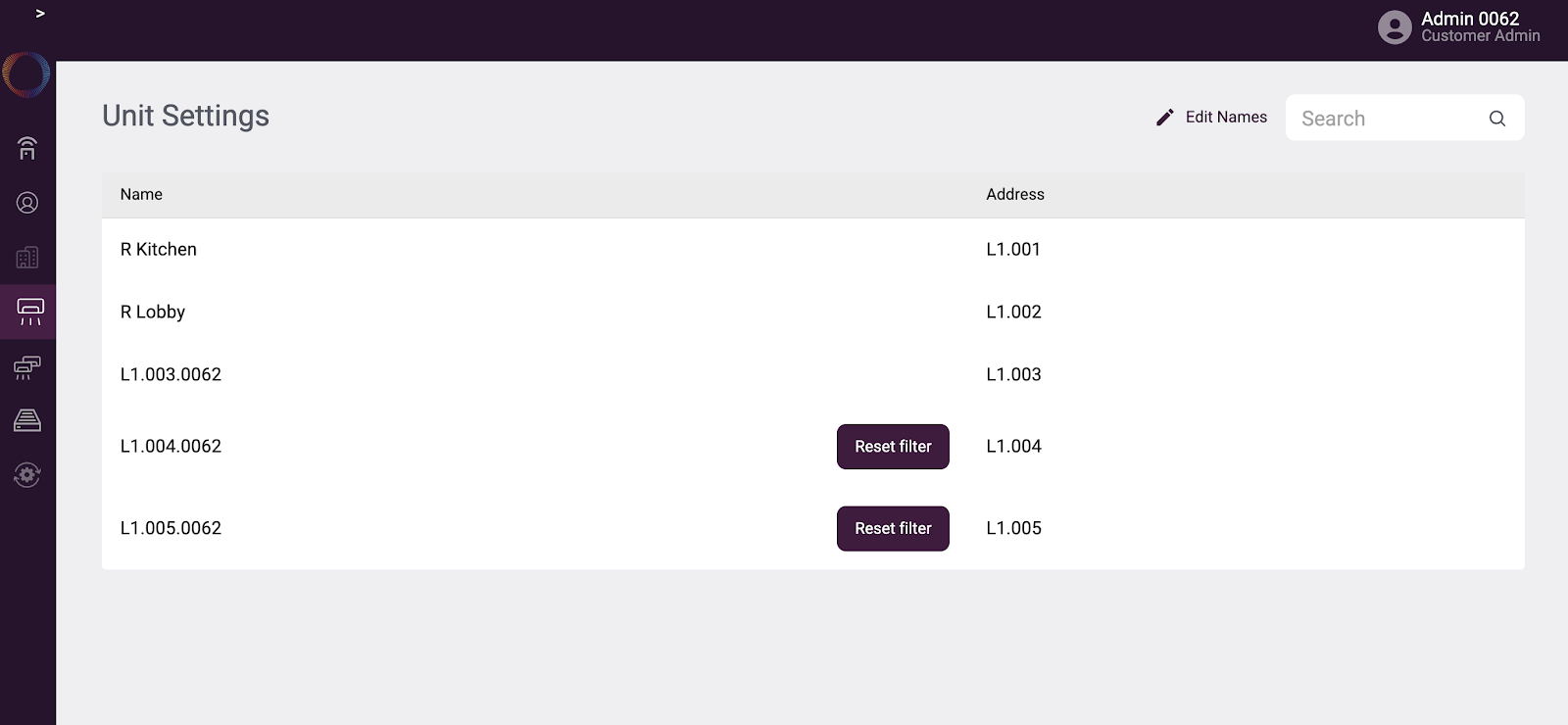

Nella scheda Impostazioni Unità, gli utenti possono modificare i nomi delle unità collegate al dispositivo EDGE. Clicca sul pulsante Modifica nomi, apporta le modifiche desiderate e salva.

Tutte le modifiche verranno sincronizzate con i nomi delle app cloud se il dispositivo è registrato e connesso al cloud.

 Nota: se vengono apportate modifiche sia sull’app cloud che su quella locale, verrà considerata l’ultima modifica effettuata. Per evitare conflitti, imposta correttamente i diritti di accesso a queste impostazioni sia nel cloud che nell’app locale.

5. Gestione gruppi locale

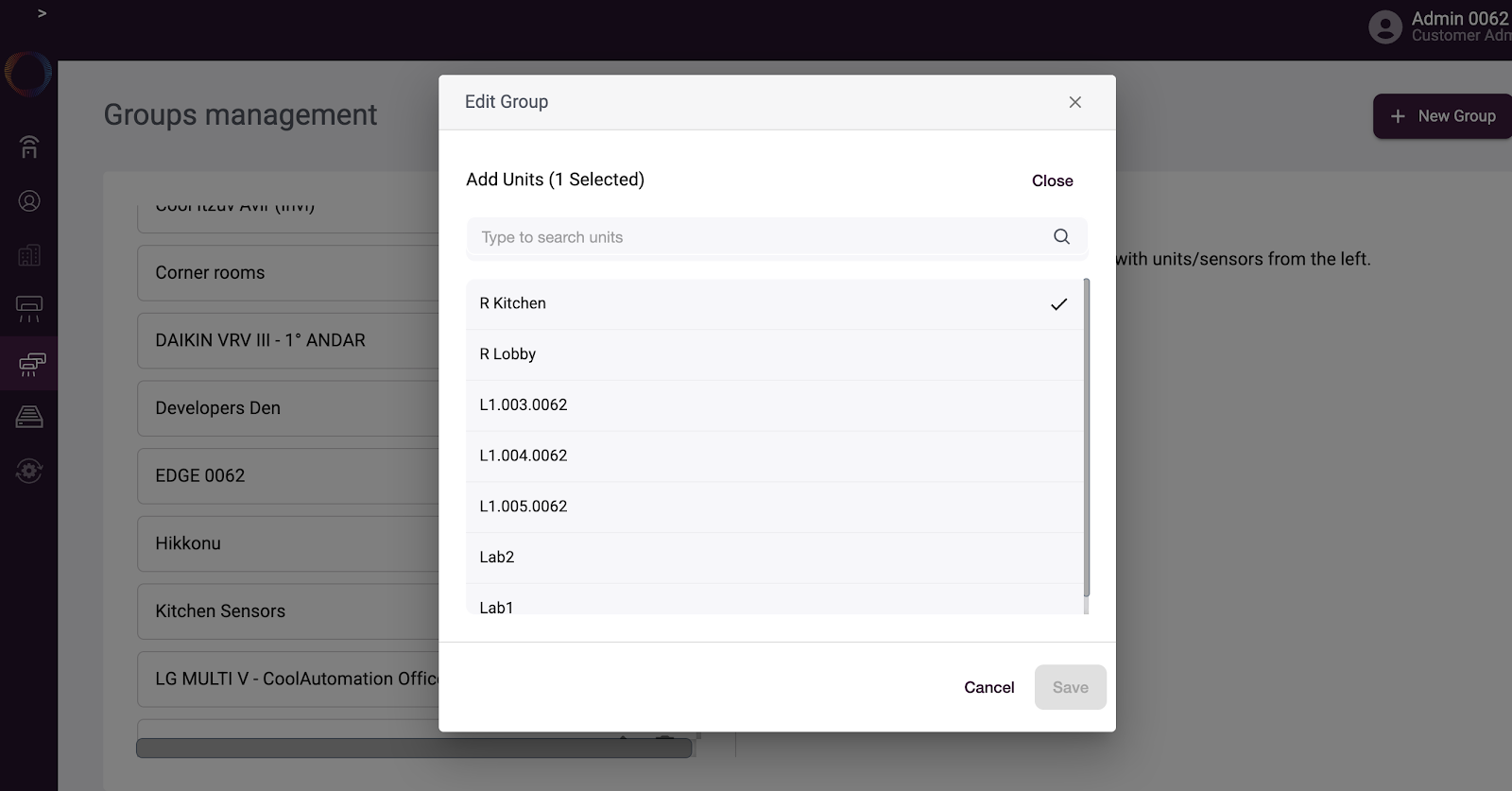

Nella scheda Gestione Gruppi, gli utenti possono definire nuovi gruppi, modificarli e cambiare i nomi dei gruppi.

La gestione gruppi locale riguarda solo i gruppi in cui tutte le unità del gruppo sono collegate allo stesso dispositivo EDGE. Se nel cloud ci sono gruppi con unità miste tra EDGE e altri dispositivi, questi gruppi non verranno mostrati nel controllo locale EDGE, per evitare conflitti nei permessi utente.

6. Impostazioni avanzate di controllo locale

Nella scheda Controllo Avanzato, l’utente admin può gestire alcune logiche di controllo avanzate tramite l’app locale.

Per una descrizione dettagliata di queste impostazioni avanzate, consulta la Guida utente app Professional di CoolAutomation.

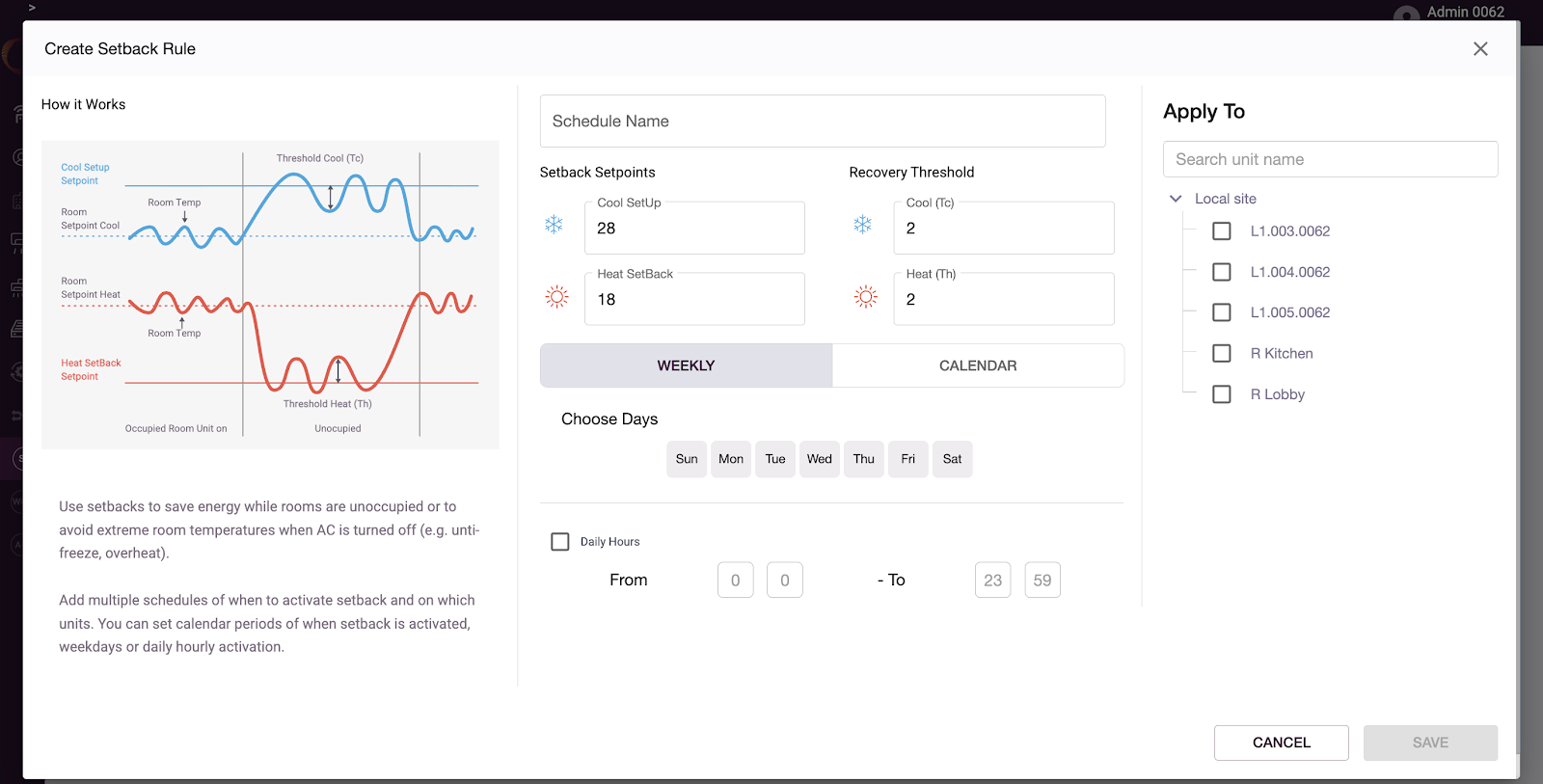

• Setback - permette di impostare orari di setback per il risparmio energetico.

La configurazione del cambio modalità viene sincronizzata tra applicazioni cloud e locali quando la connessione di rete è disponibile

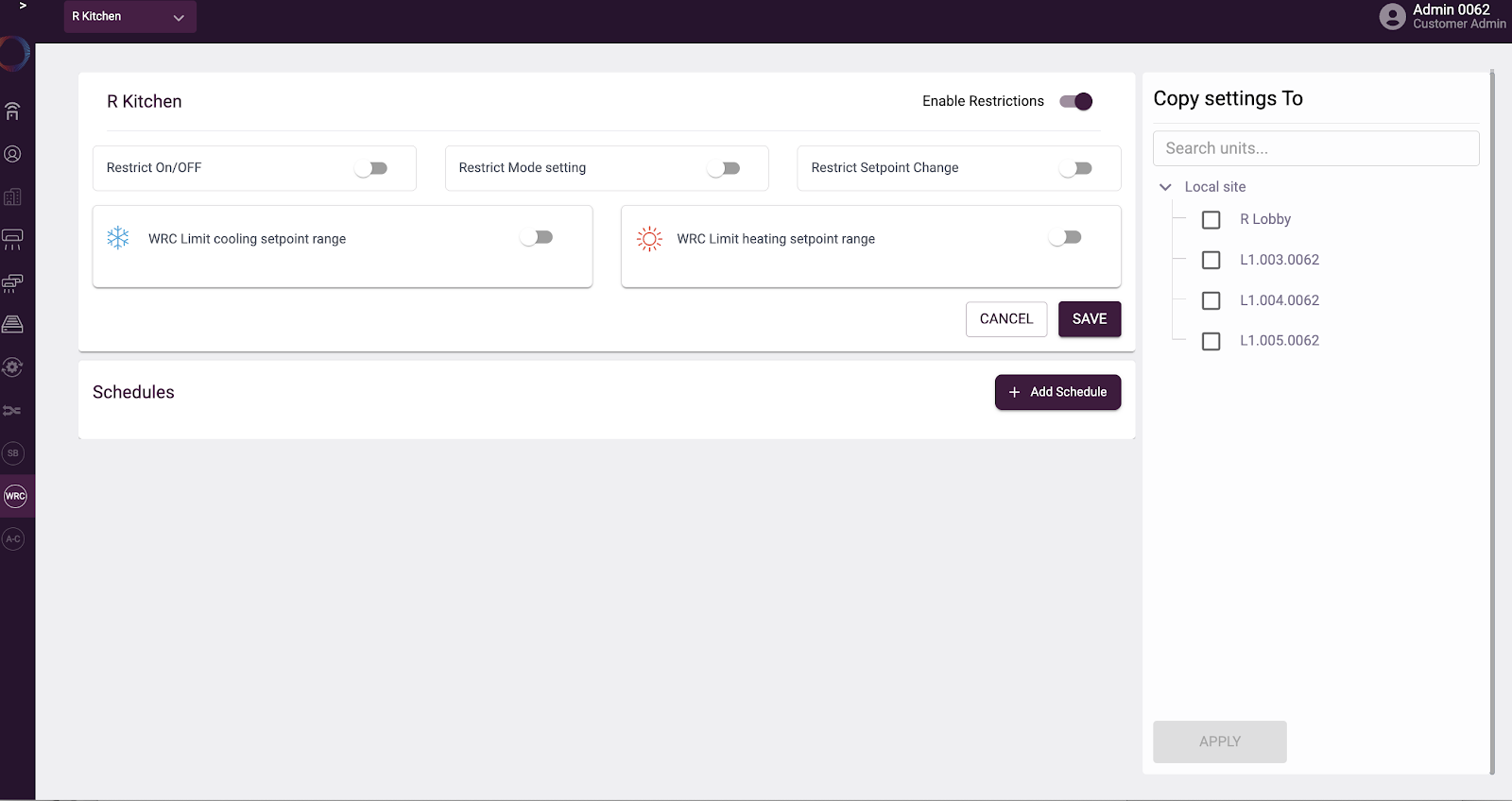

• Restrizione WRC - permette di disabilitare alcune modifiche effettuate dal Wall Remote Controller (WRC) locale. L’impostazione di restrizione WRC non limita la modifica dal Termostato; tuttavia, la impone rilevando che una modifica è stata fatta tramite il Termostato e riportando l’impostazione del termostato allo stato precedente alla modifica.

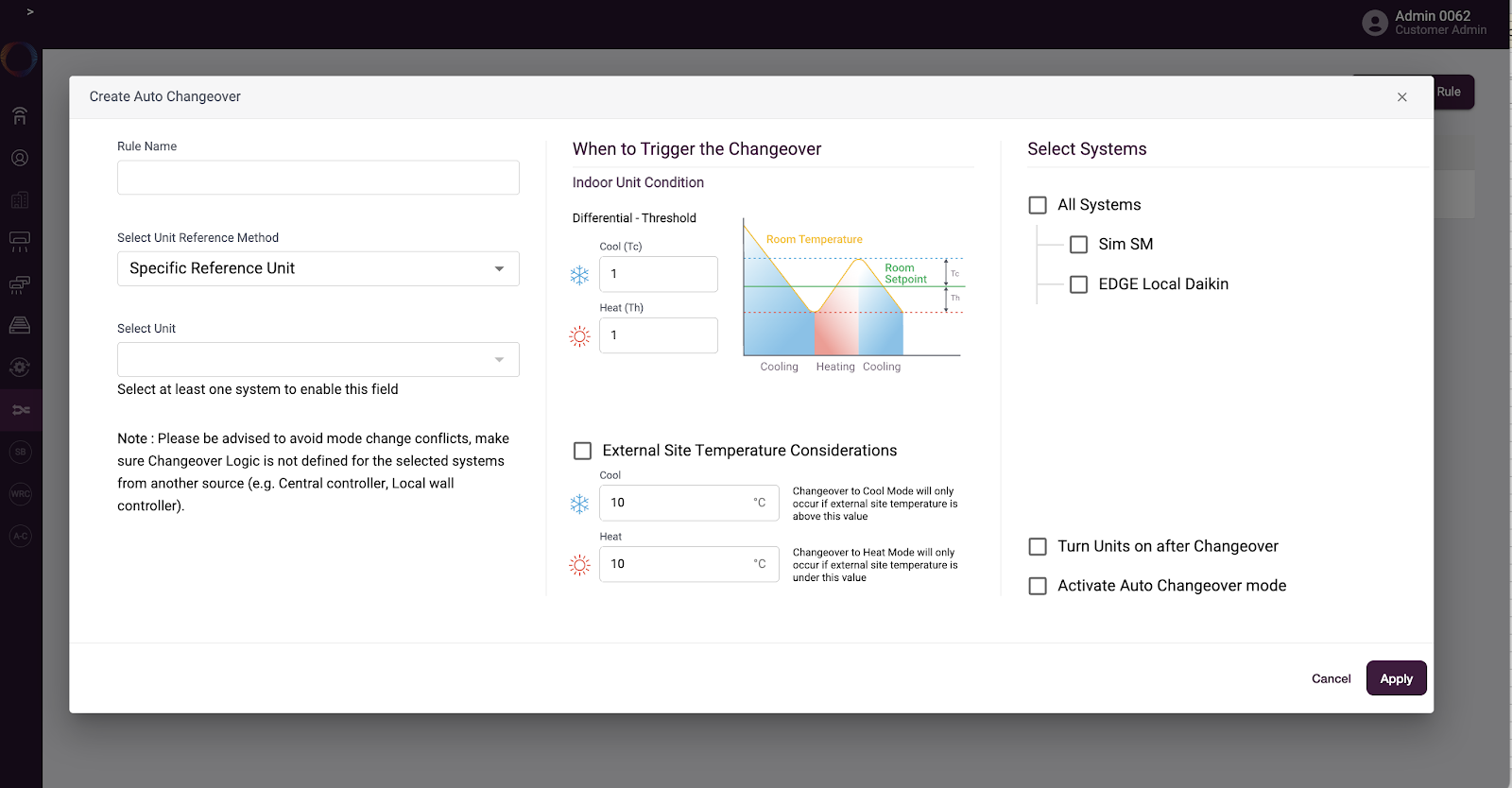

• Auto Changeover - permette di configurare regole di cambio automatico per sistemi a pompa di calore.

Le impostazioni dei sistemi (raggruppamento delle unità in sistemi) vengono effettuate nella gestione siti del cloud.

Nota importante: L’impostazione delle regole di cambio automatico presuppone che l’utente conosca i sistemi a pompa di calore. Impostare il cambio automatico solo su alcune unità di un sistema può causare errori e il cambio non verrà eseguito come previsto.

La configurazione del cambio modalità viene sincronizzata tra applicazioni cloud e locali quando la connessione di rete è disponibile.

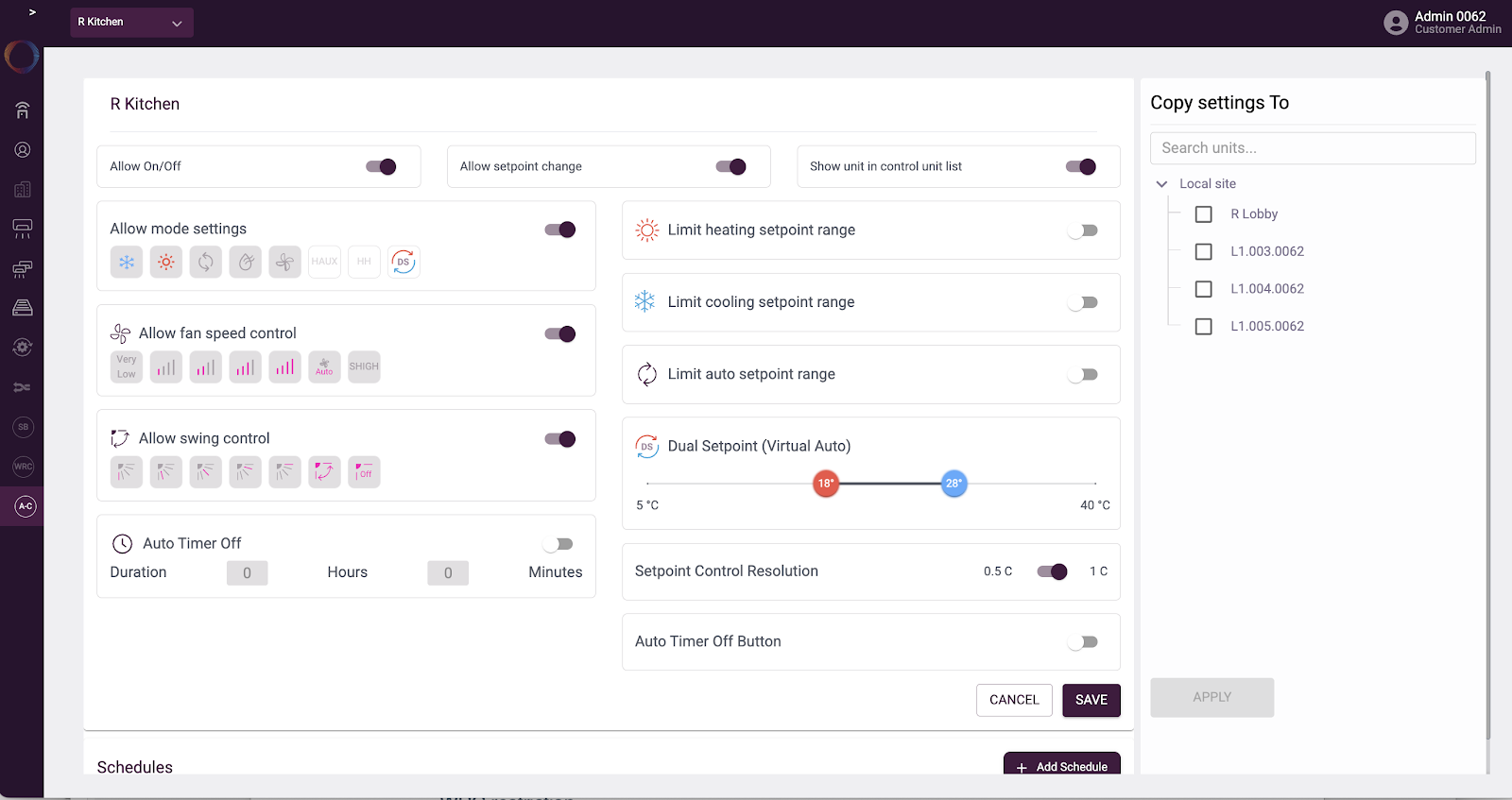

• Controllo App – permette di configurare quali controlli saranno disponibili tramite l’applicazione (locale e/o cloud) per ciascuna unità.

La configurazione dei controlli app viene sincronizzata tra applicazioni cloud e locali quando la connessione di rete è disponibile.

3. Logica locale sul dispositivo

Il dispositivo EDGE dispone di un processore potente che consente di eseguire logiche di automazione avanzate senza dipendere da una connessione internet continua.

Una volta che una logica di automazione viene definita sulle Applicazioni (logica avanzata App Professional o controlli avanzati app locale), questa viene memorizzata nella memoria locale del dispositivo e verrà eseguita indipendentemente dallo stato della connessione internet.

Le seguenti logiche sono impostate per essere eseguite localmente:

• Programmazioni orarie – possono essere impostate sulle app cloud (Control, Professional) e sincronizzate con il dispositivo, oppure definite sull’app di controllo locale. Se definite sul cloud, verranno sincronizzate sul dispositivo e poi eseguite localmente. Se definite sull’app locale, verranno sincronizzate sul cloud quando la rete sarà disponibile. In assenza di connessione – la programmazione può comunque essere impostata ed eseguita sul dispositivo locale.
• Interlock, regole di anomalia – Possono essere impostate solo sull’applicazione cloud, inviate al dispositivo ed eseguite localmente. Il monitoraggio delle attività sarà disponibile solo sugli strumenti dell’App Professional (audit, diagnosi unità) e solo quando la connessione cloud è disponibile. Se si verifica una disconnessione di rete durante le azioni, queste verranno registrate localmente e sincronizzate sul cloud per la registrazione e l’analisi dei trend.

Nota: solo le regole in cui TUTTE le unità/sensori sono collegati allo stesso dispositivo verranno inviate al dispositivo.

Tutte le attività durante il periodo di disconnessione vengono registrate localmente e inviate* al cloud quando la rete si riconnette, per future verifiche.

Nota: La quantità di log conservati sul dispositivo dipende dalla capacità della SD-card locale. Verranno memorizzate almeno 48 ore sulla SD-Card fornita. Oltre questa dimensione, dipende dalla configurazione specifica del sito.

Funzioni inviate dal cloud ed eseguite sul dispositivo ma non visualizzate sull’app locale:

• Interblocchi

Quando è in corso la sincronizzazione tra le app locali e cloud, viene mostrata un'icona di sincronizzazione su entrambi i lati se l'utente sta visualizzando la schermata corrispondente.

4. Collegamento dei Client BACnet

Il dispositivo EDGE consente il collegamento di controller BACnet locali, tramite BACnet IP o BACnet MSTP. Per iniziare l'integrazione, segui i passaggi di configurazione BACnet descritti nella sezione di configurazione del dispositivo sopra.

Per mappare un nuovo dispositivo BACnet, accedi all'app cloud Professional e segui i passaggi indicati di seguito

Nota: la mappatura BACnet e le impostazioni dei controlli richiedono un abbonamento attivo all'app Professional sul sito dove è collegato il dispositivo EDGE.

1. Mappatura Dispositivo BACnet

1. Vai alla scheda BACnet Mapping (Gestione Sito -> BACnet Mapping)

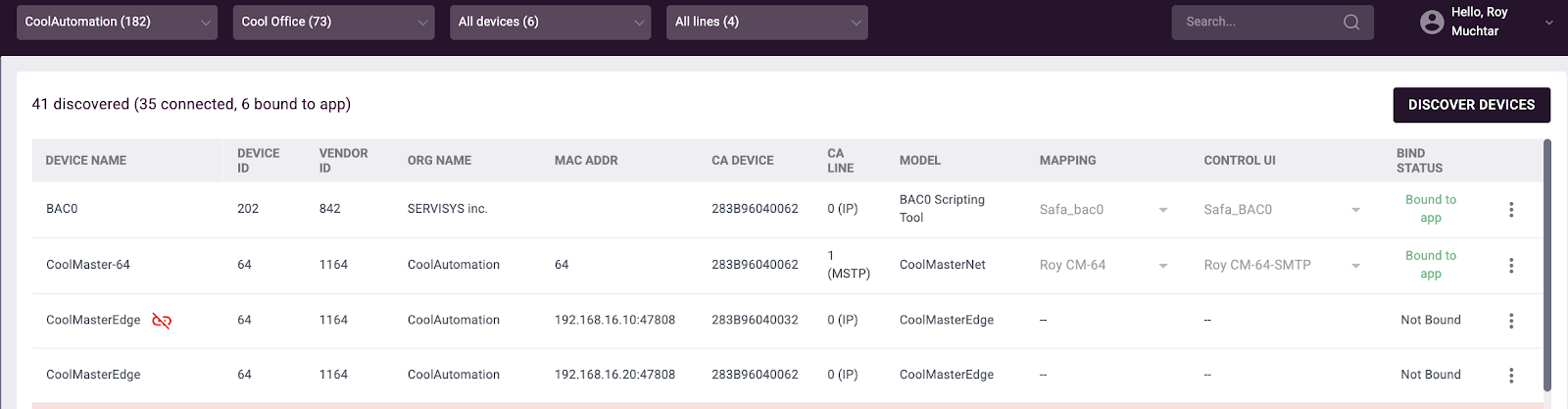

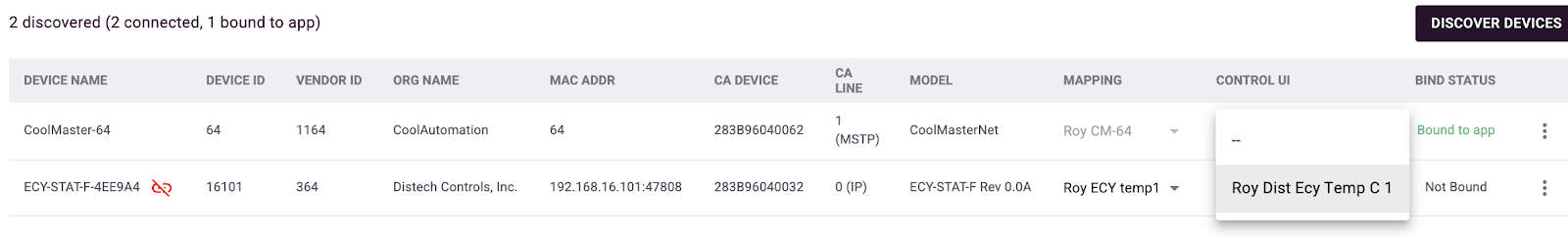

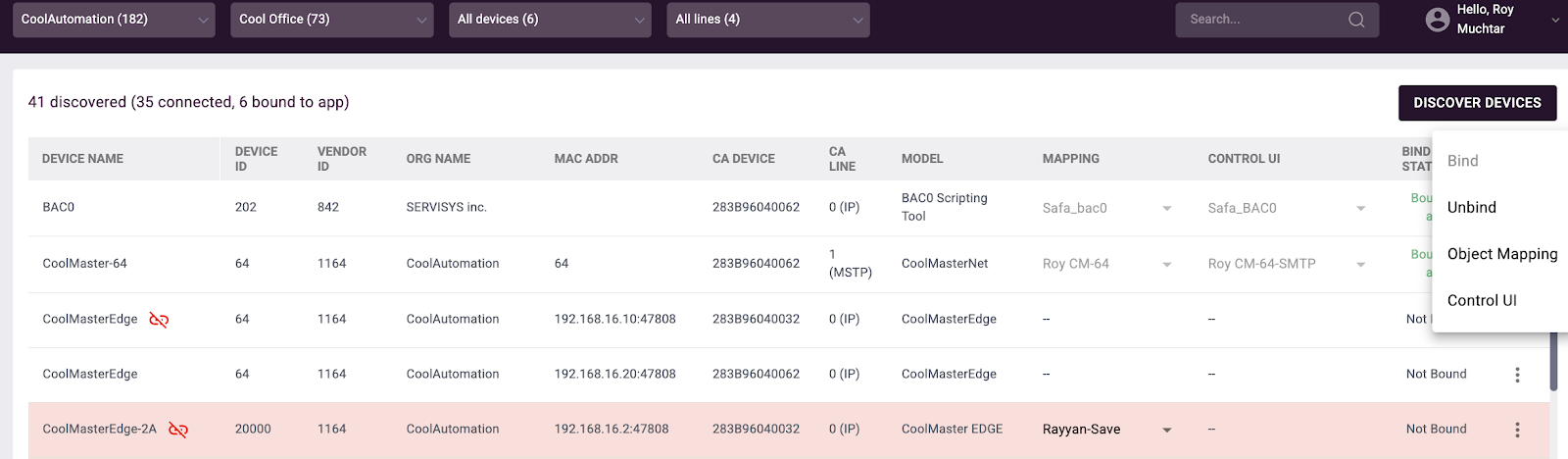

2. La schermata principale di BACnet Mapping mostra un elenco di tutti i dispositivi rilevati sul sito da uno qualsiasi dei dispositivi EDGE collegati.

Nota: l'elenco mostrerà anche i dispositivi BACnet che sono stati aggiunti in passato e ora sono disconnessi, evidenziati in rosso chiaro. Puoi rimuoverli cliccando sull'opzione Elimina (tramite l'icona con i 3 puntini)

3.   Quando entri nella scheda BACnet Mapping, parte automaticamente un processo di rilevamento (solo dispositivi sulle reti BACnet collegate, non la scoperta di tutti gli oggetti)

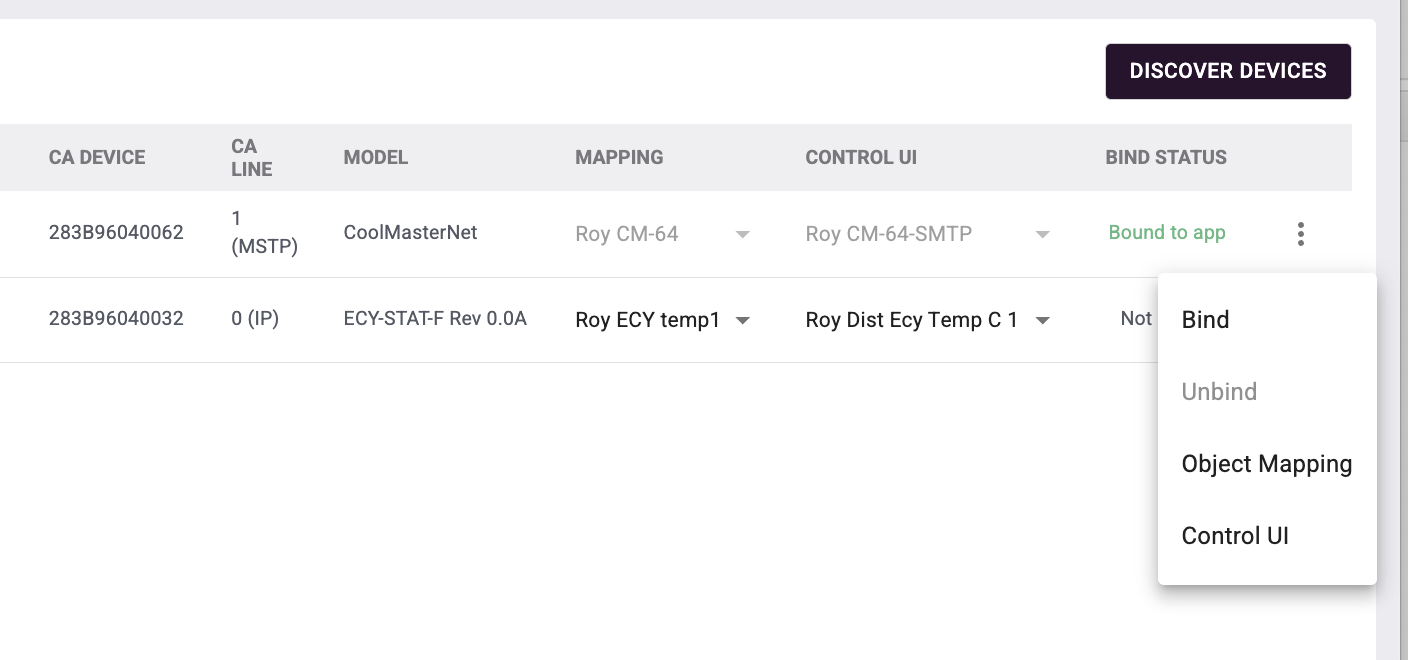

4. Per avviare il processo di mappatura degli oggetti BACnet per un dispositivo, clicca sull'icona con i 3 puntini accanto al dispositivo specifico e seleziona Object Mapping.

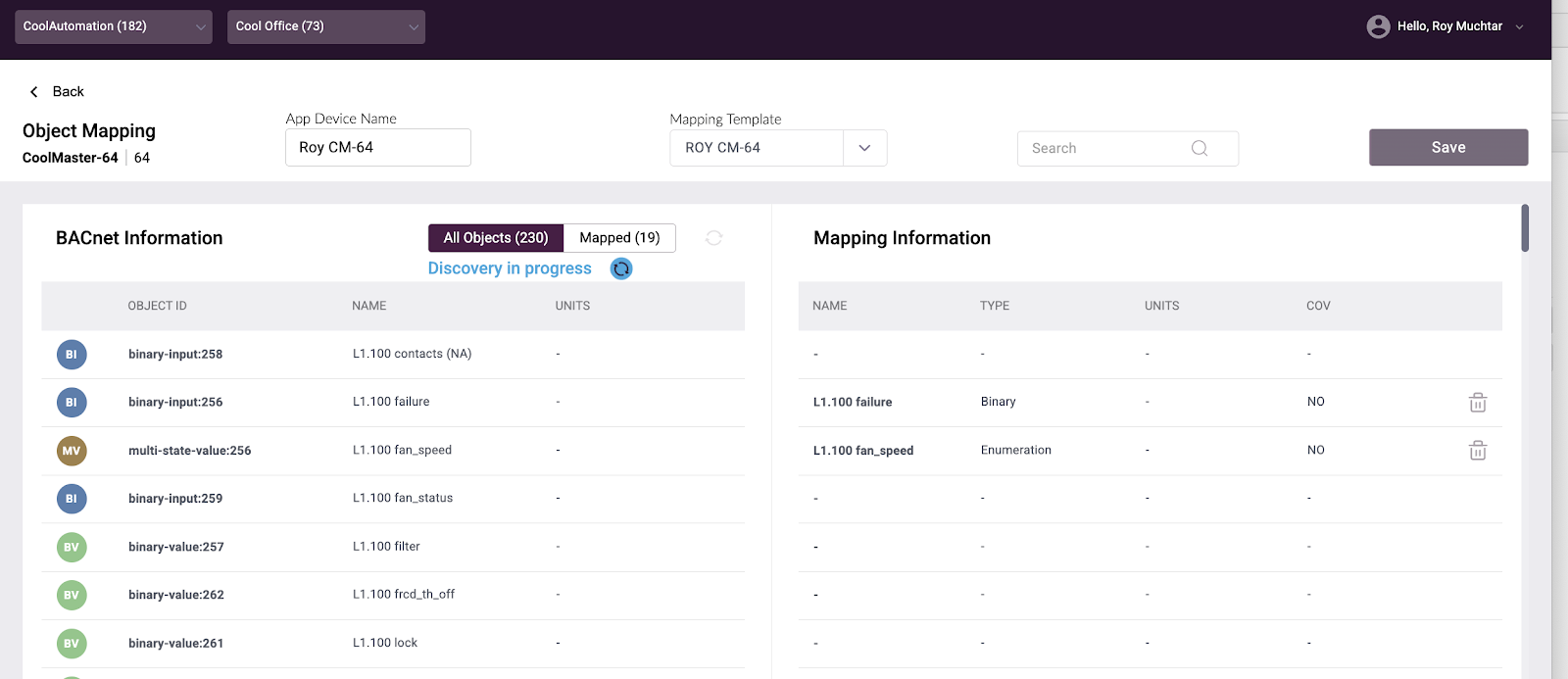

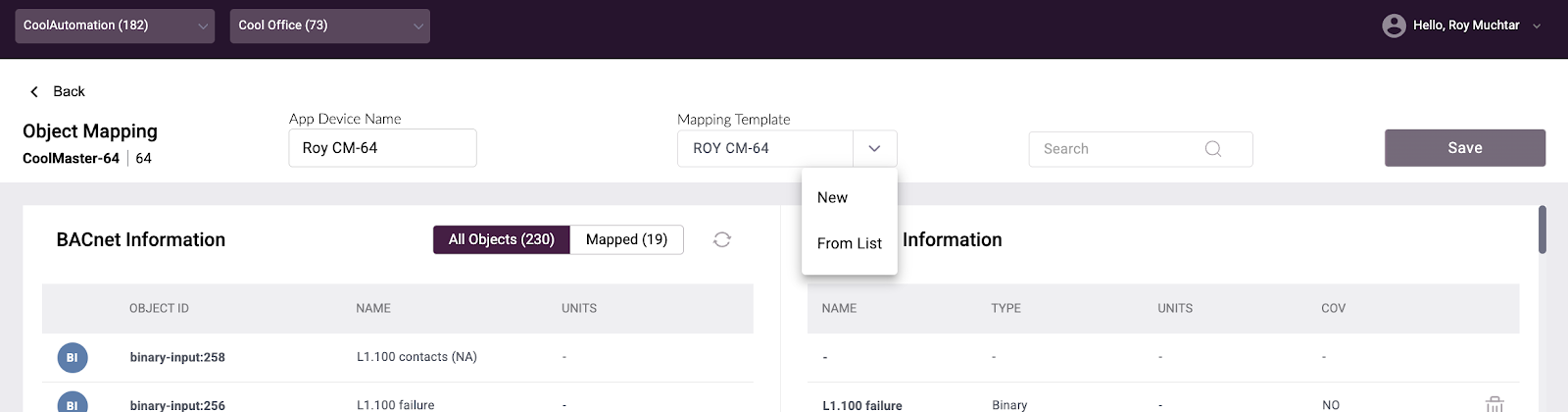

5. Quando si apre la schermata Object Mapping, parte automaticamente un processo di rilevamento degli oggetti. Questo processo può richiedere alcuni minuti. Durante la scoperta, viene mostrata l'indicazione (Discovery in progress). Il processo può durare fino a 10 minuti.

6. Gli utenti possono impostare il nome con cui il dispositivo apparirà nell'applicazione (questo non modifica il nome del dispositivo sulla rete BACnet) tramite i campi App Device Name
7. Puoi navigare tra l'elenco di tutti gli oggetti e solo quelli già mappati cliccando sul toggle Tutti gli Oggetti/Mappati.
8. La mappatura avviene tramite “Template”. L'utente può usare un template esistente già disponibile sul sito o crearne uno nuovo usando il pulsante “Mapping template”. È necessario selezionare un template nuovo o esistente prima di poter mappare qualsiasi oggetto,

9. Mappatura degli oggetti – puoi selezionare quali oggetti del dispositivo vuoi mappare nell'applicazione.

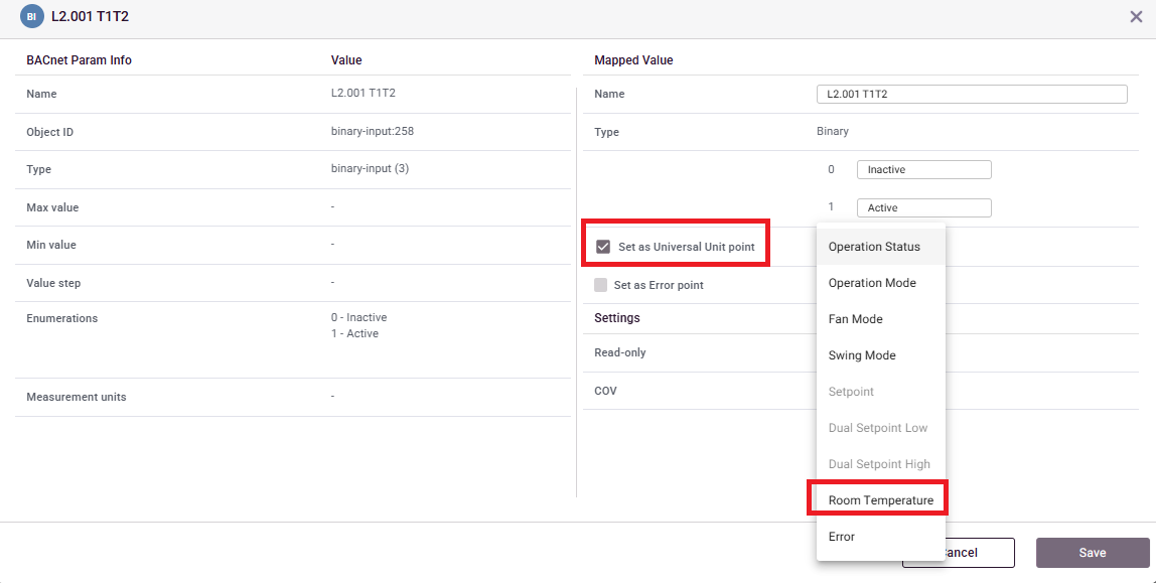

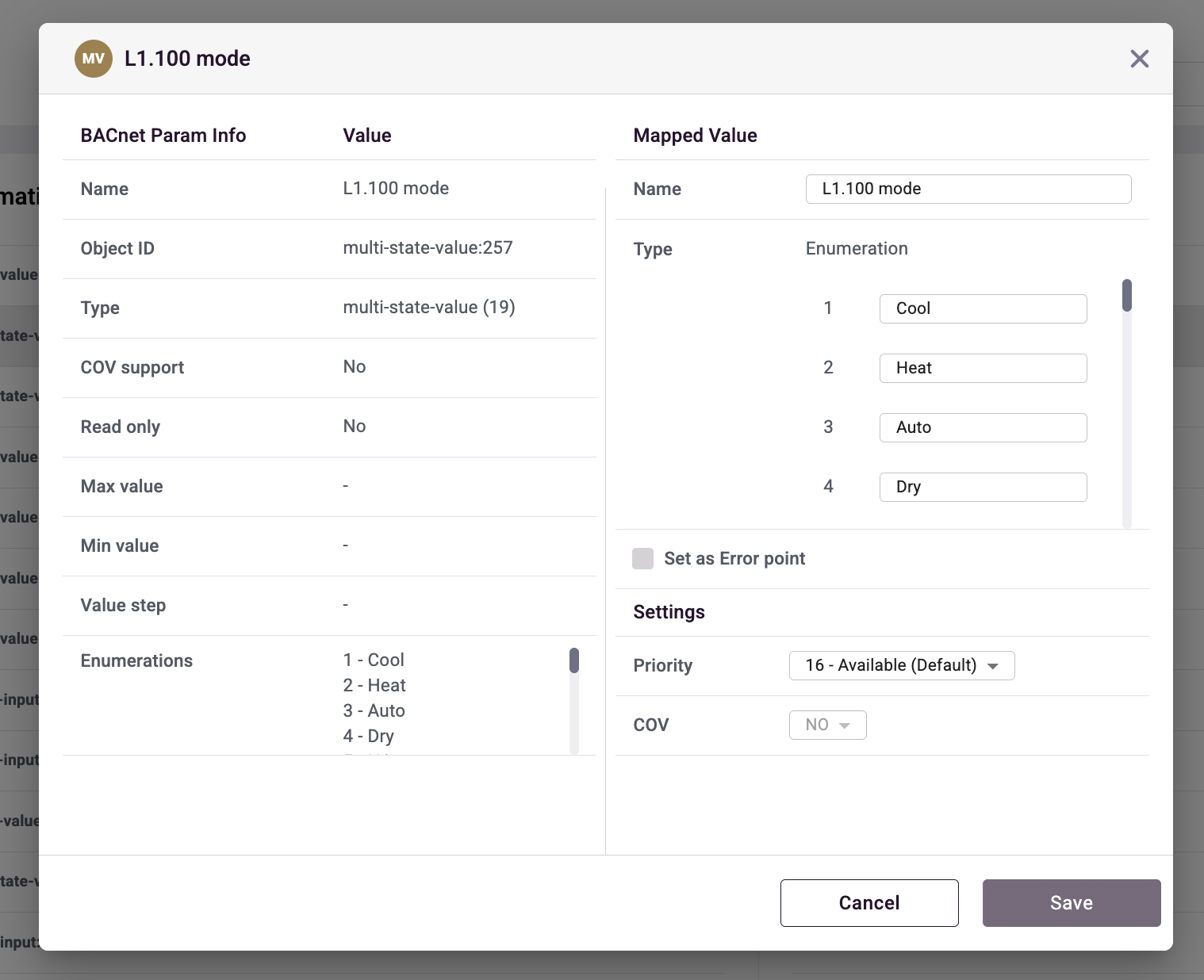

10. Per mappare un oggetto, fai doppio clic sulla riga dell'oggetto. Si aprirà il pop-up di mappatura oggetto dove potrai impostare le relative configurazioni per questo oggetto specifico.

    Tipi diversi di oggetti BACnet hanno impostazioni differenti disponibili.

    Puoi impostare il Nome (che verrà mostrato nell'applicazione), le enumerazioni di testo (per oggetti Multi Value), impostare l'intervallo consentito per la scrittura di valori analogici, definire se questo oggetto deve generare un avviso nell'app, impostare la priorità per la comunicazione di scrittura BACnet.


    1. Per rendere l'impostazione disponibile per sistemi esterni basati su BACnet, seleziona il campo “Set as Universal Unit Point”.

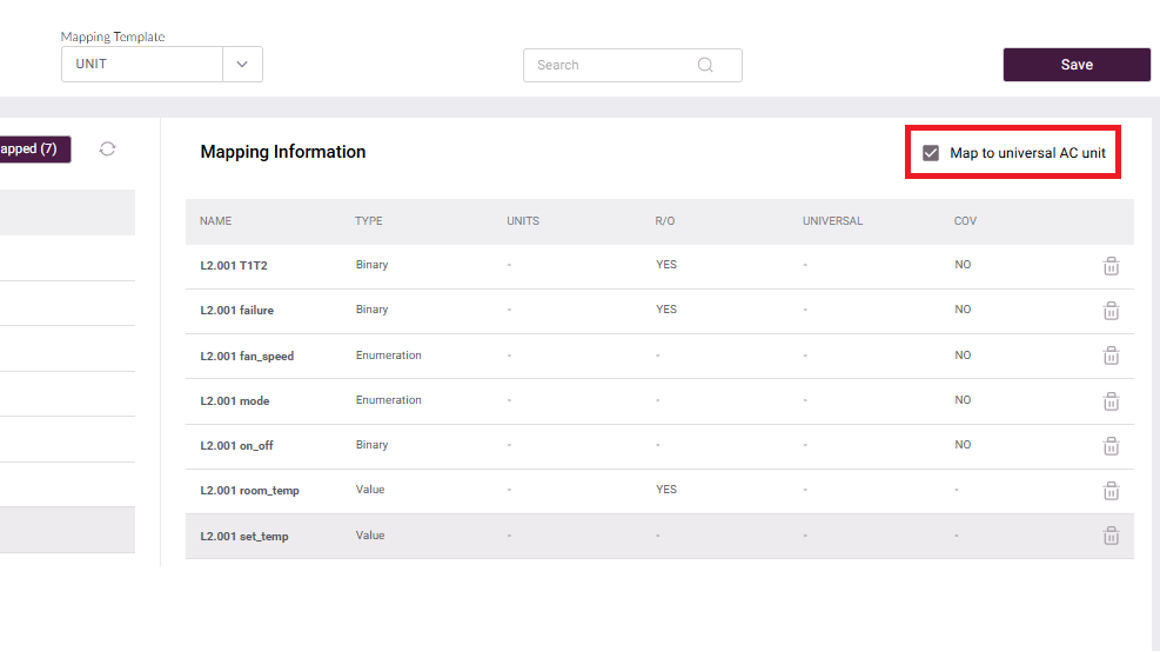

    2. Per rendere l'unità visibile ai sistemi esterni basati su BACnet, seleziona il campo “Map to universal AC unit”.


11. Se imposti un oggetto come errore, l'app ti permetterà anche di impostare il valore per la cancellazione dell'avviso. Il valore di cancellazione predefinito è 0. Se un oggetto è definito come errore, quando si verifica un errore, verrà generato un errore nell'applicazione e sarà aggiunto come avviso nel Registro Avvisi; inoltre, gli utenti possono configurare la ricezione di notifiche per questo errore nell'app Professional.
12. Si possono mappare fino a 20* oggetti per dispositivo. Se hai raggiunto il limite di 20 oggetti e vuoi eliminarne uno già mappato per sostituirlo con un altro, usa l'icona del cestino nell'elenco degli oggetti.
13. Quando la mappatura degli oggetti è completata, clicca su salva per salvare tutte le modifiche al template.
14. Clicca su ‘indietro’ per tornare alla schermata principale di mappatura dispositivi. Per impostazione predefinita, il nuovo template sarà selezionato per il dispositivo BACnet.
15. Per impostare (o selezionare un altro) template di mappatura, usa la freccia a discesa nella colonna ‘Mapping’ del dispositivo.

2. Template UI BACnet

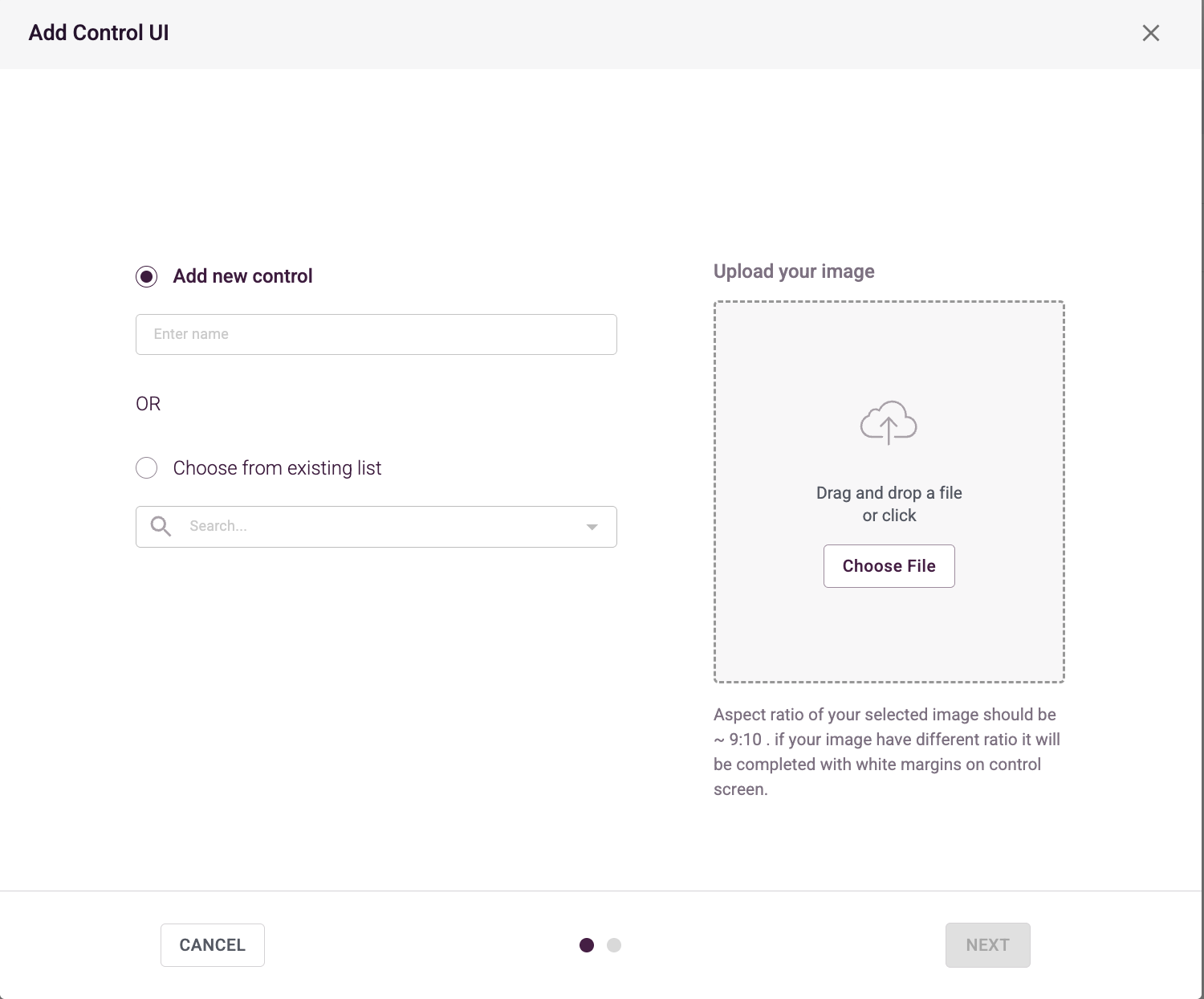

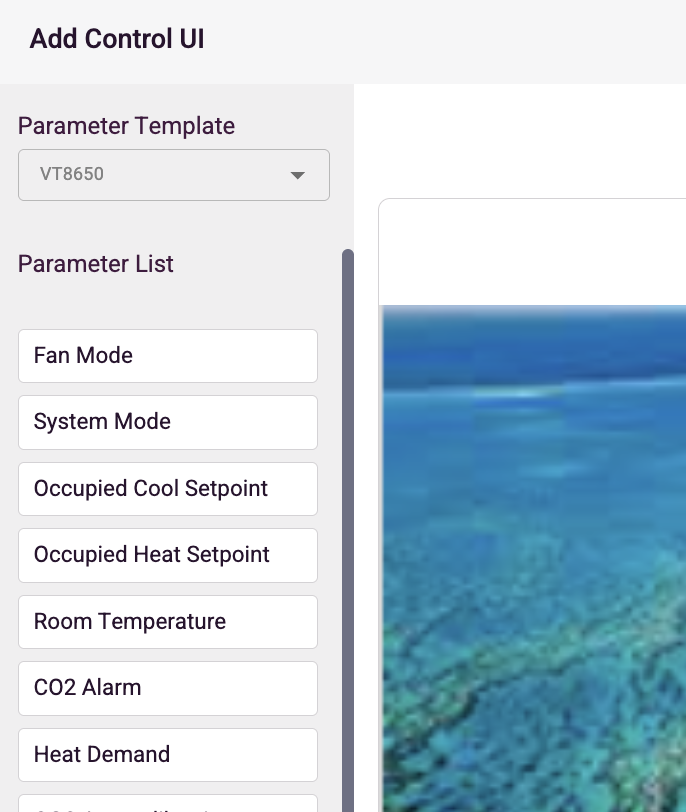

1. Impostazione di un UI Template - Il template UI ti permette di definire un layout base dei principali controlli e delle informazioni di monitoraggio nella scheda Controllo per il dispositivo BACnet mappato. Clicca sul menu con i 3 puntini per il dispositivo BACnet e seleziona ‘Control UI’. Si aprirà la procedura guidata per la creazione del template Control UI

2. Seleziona un'immagine di sfondo (statica) per la UI di controllo quando questo dispositivo BACnet viene mostrato nella scheda Controllo dell'app.

La dimensione massima dell'immagine è 2MB. Si consiglia di usare un'immagine con rapporto 9:10 per garantire una buona visualizzazione nella pagina di controllo dell'applicazione.

3.  Seleziona il template dei parametri che vuoi utilizzare per la UI di controllo. L'elenco includerà tutti i template oggetto creati per questo sito.

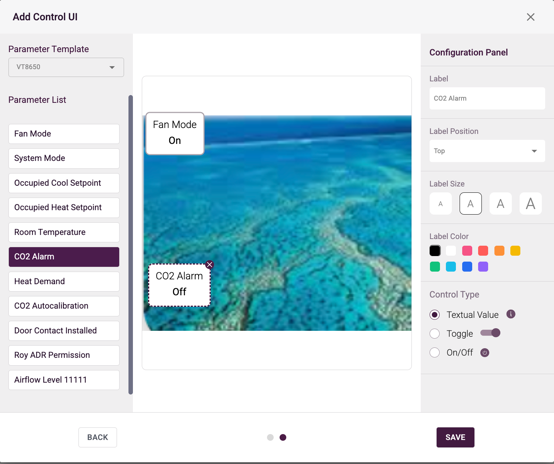

4. Trascina i parametri dal lato sinistro nell'area dell'immagine.
5. Una volta che un parametro (oggetto) è stato posizionato nell'area, puoi configurarlo tramite il pannello a destra del pop-up. Puoi impostare il nome dell'etichetta del parametro, dove posizionare l'etichetta, la dimensione e il colore del testo e (a seconda del tipo di oggetto) impostare il tipo di controllo da usare sulla schermata.

Sono disponibili i seguenti tipi di controllo:

• Valore testuale – rappresentazione in sola lettura del valore reale dell'oggetto
• Toggle
• Pulsante On/Off – per oggetti binari con possibilità di impostare acceso/spento
• Lista – per oggetti Multi Value. Si aprirà un menu a tendina con tutte le opzioni selezionabili
• Frecce Su/Giù – per valori numerici dove l'utente può aumentare o diminuire il valore a passi.

Nota: le impostazioni dei valori su/giù sono direttamente collegate alle impostazioni della mappatura oggetto. L'utente deve impostare correttamente il limite superiore e inferiore del valore, e anche i passi di variazione (es. per il setpoint della stanza, si può impostare massimo 75, minimo 65, passi di 1°F).

6. Dopo aver completato e salvato il template Control UI, puoi selezionare questo template e applicarlo al tuo dispositivo nella schermata BACnet Mapping. Usa la colonna ‘Control UI’ della riga del dispositivo per aprire il menu a discesa dei template disponibili e selezionare il tuo template.

Nota: i template di Object Mapping e Control UI sono associati al vendor e al modello BACnet di un dispositivo. I template creati per un dispositivo possono essere applicati ad altri dispositivi BACnet con le stesse informazioni di vendor e modello..

7. Collega il dispositivo BACnet all’App e inizia a monitorare i punti dati: clicca sul menu con i 3 puntini sulla riga del dispositivo e seleziona Associa. Lo stato del dispositivo diventerà verde e mostrerà “Associato all’App”

8. Dopo che il dispositivo è “Associato all’App”, tutti gli oggetti vengono monitorati continuamente e inviati all’applicazione cloud.
9. Funzioni disponibili per i dispositivi BACnet mappati quando si utilizza l’applicazione cloud:
   1. Scheda Controllo – controlla e monitora il dispositivo in tempo reale. Per impostazione predefinita, tutte le unità BACnet sono mappate in un gruppo chiamato “Tutti i dispositivi BACnet”. L’utente può mapparli in altri gruppi.
   2. Selezionando un’unità BACnet nella scheda controllo verrà mostrato il template Control UI con i valori più recenti letti dal dispositivo BACnet.
   3. Diagnostica unità – monitora tutti i valori storici degli oggetti e correlali nel tempo. Tutti i punti BACnet mappati sono disponibili per la visualizzazione dei trend sul grafico.
   4. Registro allarmi – visualizza gli avvisi di disconnessione del dispositivo BACnet o errori su questo dispositivo BACnet. Gli errori sugli oggetti BACnet possono essere mappati tramite il processo di mapping BACnet.
   5. Interlock – crea regole complesse che includono condizioni e azioni sui parametri dei dispositivi BACnet selezionando come sorgente il dispositivo BACnet e il relativo dispositivo nell’elenco.

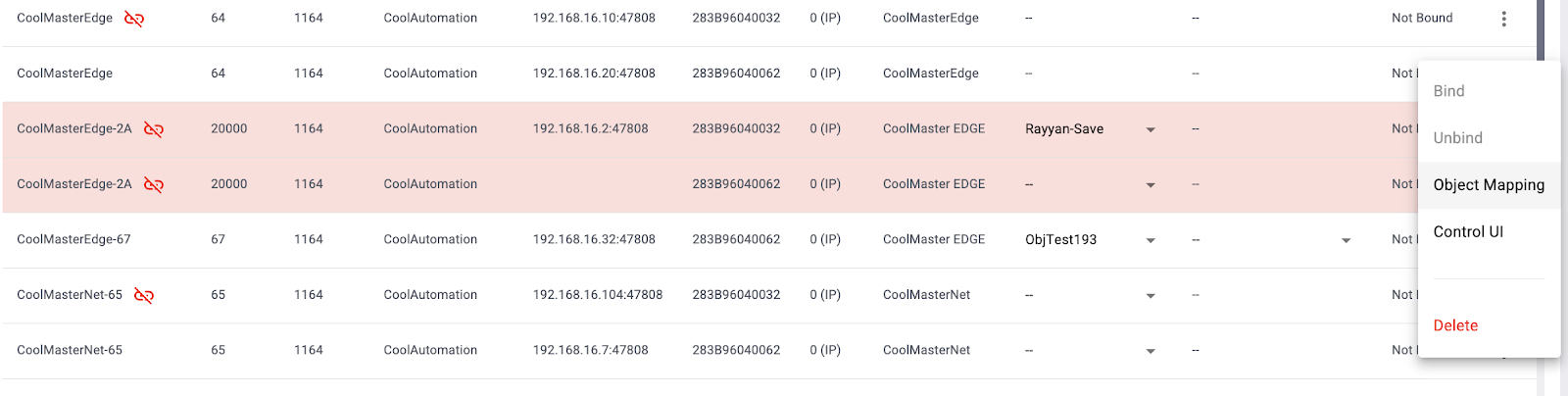

10. Per disconnettere un dispositivo BACnet dall’App, vai all’elenco dispositivi BACnet (schermata principale BACnet Mapping) e nel menu con i 3 puntini clicca su “Disassocia”. Questo interromperà la raccolta dati per quel dispositivo BACnet.
11. I dispositivi BACnet che non vengono rilevati sulla linea (cavo scollegato, dispositivo disconnesso, altro motivo) – la riga del dispositivo BACnet sarà evidenziata in rosso e accanto al nome del dispositivo verrà mostrato un simbolo di ‘Disconnessione’.
12. Per rimuovere un dispositivo dall’elenco del sito – usa l’opzione ‘Elimina’ nel menu con i 3 puntini

Nota: L’opzione Disconnetti è disponibile solo se il dispositivo non comunica sulla linea BACnet. Altrimenti, questo dispositivo continuerà a comparire durante la ricerca della linea tramite il pulsante Discovery.

5. Collegare i misuratori di energia Modbus

Per collegare i misuratori di energia (per PPD o altre esigenze), usa l’app di configurazione per impostare la linea interessata (L1, L2 o L3) su Modbus RTU e poi seleziona il modello specifico di misuratore di energia collegato su quella linea, la velocità di trasmissione e la polarità.

L’attuale implementazione supporta solo un tipo di misuratore di energia sulla stessa linea RS485. Puoi collegare diversi misuratori dello stesso tipo, ma assicurati che abbiano ID univoci.

Il misuratore di energia può essere utilizzato come sorgente per il calcolo PPD o visualizzato nell’app di controllo (per monitorare i consumi), nella diagnostica unità e negli interlock. Tutte queste funzioni richiedono un abbonamento all’app professionale.

6. GPIO

Collega dispositivi IO all’EDGE e usa questi ingressi come sensori per attivare azioni e interlock.

Il dispositivo EDGE può collegare 2 dispositivi I/O, ognuno dei quali può essere del seguente tipo:

• Ingresso Digitale (Binario) (0-5V) – monitora un sensore con stati 0/1, con possibilità di impostare Normalmente Aperto (N.O) o Normalmente Chiuso (N.C).

Le seguenti procedure di automazione sono disponibili utilizzando questi ingressi se viene selezionata l’Azione nella configurazione del dispositivo. La logica viene eseguita localmente sul dispositivo e non richiede connessione al cloud.

• Azione (Spegni tutte le unità interne)
• Azione (Accendi tutte le unità interne)

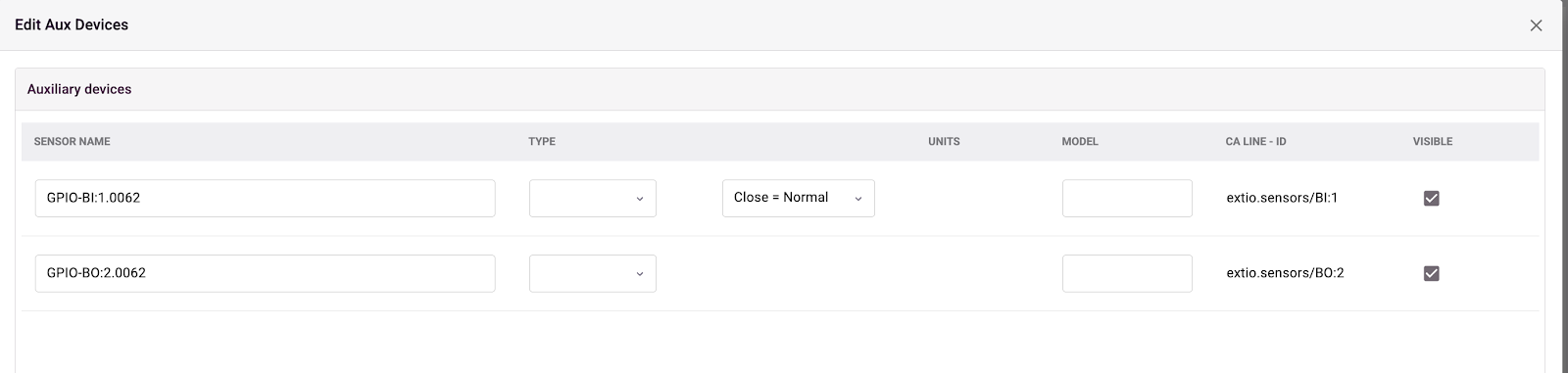

Dopo aver configurato il GPIO, potrai vedere i dispositivi come box Dispositivi Ausiliari nella Gestione Sito sotto il dispositivo EDGE. Puoi entrare nel box Aux e poi vederli come sensori.

I ‘sensori’ GPIO possono essere visualizzati nella scheda controllo (stati aperto/chiuso), nella diagnostica unità (Sorgenti esterne), negli interlock (Dispositivo di ingresso)
