Questo articolo si applica ai seguenti prodotti CoolMaster:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
Per mantenere il processo di integrazione BMS (BACnet e Modbus) uguale per tutti i sistemi collegati, CoolMaster permette di unificare tutte le unità interne collegate in un’unica tabella interna, normalizzata e virtuale, dove ogni unità interna collegata è rappresentata da un unico Indirizzo Virtuale.
Ogni unità interna è rappresentata come una tabella di oggetti relativi a Modbus/BACnet con il corrispondente tipo di registro. CoolMaster CoolMaster Settings UM Version 1.1 19 CoolMaster

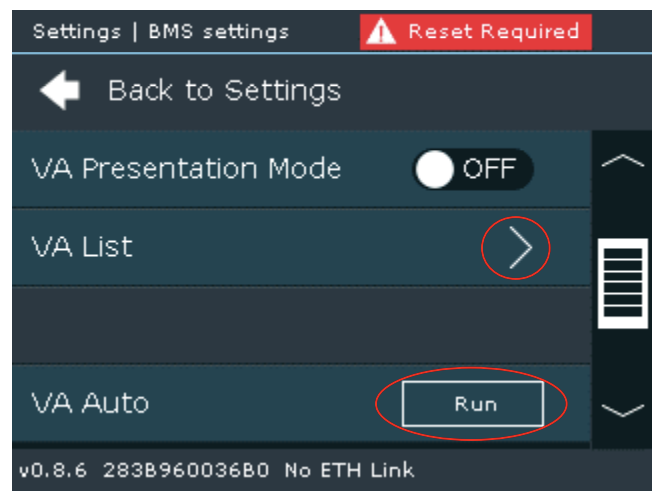

Per creare la tabella di riferimento, scorri fino alla riga VA Auto e tocca Esegui
Nota: È particolarmente importante eseguire questa azione dopo aver verificato che tutte le unità interne siano collegate e correttamente riconosciute. Altrimenti, dopo aver aggiunto un’unità interna mancante alla rete ed eseguito nuovamente il comando VA Auto, tutti i VA verrebbero sovrascritti, il che potrebbe causare un’integrazione errata dal lato BMS.
Nota: un’unità mancante può essere inserita manualmente (senza causare problemi agli indirizzi) tramite lo strumento software Coolautomation o con l’aiuto del supporto tecnico Coolautomation. Dopo aver completato la distribuzione dei VA, riavvia il dispositivo (spegni e riaccendi). Seleziona l’opzione Elenco VA per vedere la lista dei VA distribuiti cliccando sul pulsante >. Verrà visualizzata la seguente schermata.

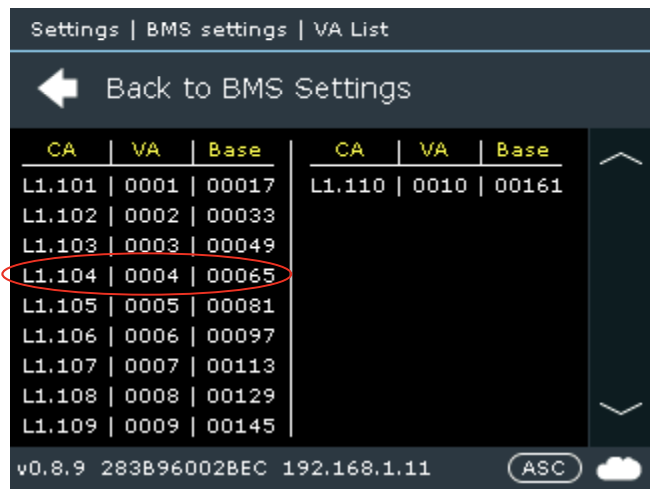

Ogni unità interna (ad esempio, L1.104) è presentata nella tabella con il relativo Indirizzo VA (0004) e il suo registro Base (00065).
Per maggiori dettagli, consulta le linee guida su Modbus e BACnet
