CoolMaster PRM - Manual di riferimento per programmatori

Linee HVAC

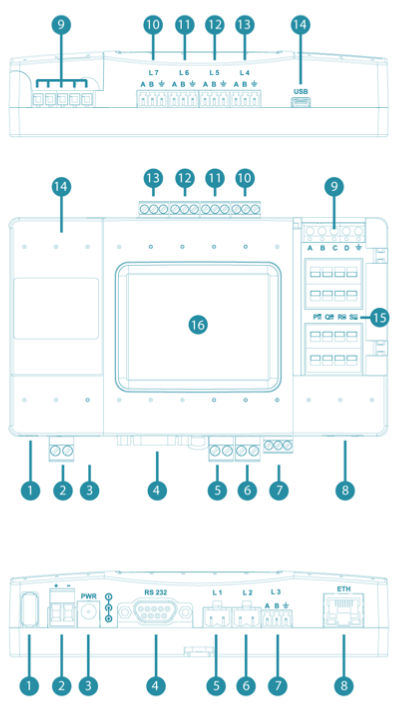

CoolMasterNet supporta otto linee HVAC, etichettate come L1 ... L8, pensate per il collegamento a diversi sistemi HVAC. Tutte e otto le linee HVAC possono essere utilizzate contemporaneamente (tranne L1 con L5 e L2 con L6) e in modo indipendente, secondo la configurazione di CoolMasterNet. La maggior parte delle linee HVAC può supportare diversi tipi di HVAC, come specificato nella tabella qui sotto, ma uno alla volta, in base alla configurazione della singola linea.



Produttore HVAC	Acronimo	L1	L2	L3	L4	L5	L6	L7	L8
Daikin	DK	v	v
Mitsubishi Electric	ME	v	v
Toshiba	TO	v	v
Panasonic	PN	v	v
Hitachi	HT	v	v
LG	LG			v	v	v	v	v
Mitsubishi Heavy Industries	MH			v	v	v	v	v
Sanyo	SA			v	v	v	v	v
Gree	GR			v	v	v	v	v
Midea	MD			v	v	v	v	v
Kentatsu	KT			v	v	v	v	v
Trane	TR			v	v	v	v	v
Chigo	CG			v	v	v	v	v
Fujitsu	FJ								v
Samsung	SM			v	v	v	v	v
Tadiran Inverter	TI			v	v	v	v	v
Meitav	MT			v	v	v	v	v
Haier	HA	v	v
Blue Star	BSM			v	v	v	v	v
Tica	TICA			v	v	v	v	v





Protocolli Home Automation/BMS

CoolMaster supporta diversi protocolli di Home Automation/BMS.

Protocollo Home Automation/BMS	Acronimo	Porta Linea/e
KNX	KNX	L3
PlugBus (CoolHub)	CH	L3,L4,L5,L6,L7
HDL buspro 4 fili	HDL	L3,L4,L5,L6,L7
HDL buspro IP		Ethernet
ModBus RTU CoolGate 4	CG4	L3,L4,L5,L6,L7
ModBus RTU CoolGate 5	CG5	L3,L4,L5,L6,L7
ModBus IP		Ethernet
SDDP		Ethernet
ASCII I/F		RS232, Ethernet
CoolRemote		Ethernet



Porta RS232

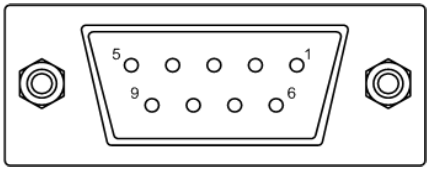

Pin DB9	Livello Segnale	Descrizione
2	±12V	TxD (Dati da CoolMasterNet a DTE)
3	±12V	RxD (Dati da DTE a CoolMasterNet)
5	GND	Massa
1,4,6,7,8	Non collegati



Il genere e la piedinatura del cavo RS232 fornito con CoolMasterNet sono adatti per il collegamento diretto alla porta RS232 del PC o tramite un adattatore standard RS232-USB. La lunghezza massima del cavo RS232 non deve superare i 25 m. Di default, l'interfaccia RS232 è dedicata all'ASCII I/F. Le impostazioni predefinite della porta RS232 di CoolMasterNet sono:

• Baud Rate 9600
• 8 bit dati
• Nessun controllo di parità
• 1 bit di stop
• Nessun controllo di flusso



Ethernet

CoolMasterNet integra una porta Ethernet compatibile IEEE 802.3 10/100 Mb/s tramite connettore RJ45.
Di seguito le principali caratteristiche della porta.

Parametro	Valore	Note
Lunghezza massima cavo Ethernet	137m	Cavo a coppie intrecciate CAT5
Bit Rate	10/100 Mb/s
Protocolli Ethernet supportati	10BASE-T/100BASE-TX
Auto-Negoziazione Protocollo	Abilitata	Con il partner di collegamento



Il connettore RJ45 include LED di indicazione Link e Activity che forniscono i seguenti stati.

Led	Colore	Funzione
Link Led	Verde	ON per collegamento attivo OFF per nessun collegamento
Activity Led	Arancione	Lampeggia per attività Tx/Rx



La porta Ethernet viene utilizzata da diversi moduli di protocollo disponibili in CoolMasterNet · ASCII I/F (tramite ASCII I/F IP Server)

• Modbus IP
• HDL buspro IP
• SDDP
• CoolRemote

Le impostazioni di rete di CoolMasterNet sono gestite tramite il comando ifconfig.



ASCII I/F IP Server

L'ASCII I/F IP Server, chiamato aserver, è un classico server socket TCP/IP. aserver ha le seguenti caratteristiche predefinite:

Numero massimo di connessioni simultanee	4
Porta TCP/IP predefinita	10102
Promptcharacter >	abilitato



aserver può essere configurato tramite il comando set.



Modbus IP

Vedi il documento Linee guida per l'integrazione Modbus.

Connessione cloud CoolRemote

CoolMasterNet mantiene costantemente una connessione con il server cloud CoolRemote una volta che la rete TCP/IP con accesso a Internet è attiva. Lo stato della connessione CoolRemote viene visualizzato sullo schermo LCD tramite l'icona cloud nell'angolo in basso a destra dello schermo.

Nessuna icona cloud	Nessuna rete TCP/IP
	Connesso - Inattivo
	Connesso - In comunicazione
	Disconnesso - con codice errore



ModBus RTU

CoolMasterNet può essere utilizzato come dispositivo slave ModBus RTU funzionante secondo la guida "MODBUS over serial line specification and implementation guide" di Modbus-IDA.ORG. Il formato di frame RS485 predefinito è

• Baud Rate 9600, 8 bit dati
• Nessun controllo di parità
• 1 bit di stop
• Nessun controllo di flusso



GC4

CG4 si basa sul protocollo ModBus RTU. La sua mappa degli indirizzi è simile a quella del dispositivo CoolGate, precedentemente prodotto da CoolAutomation (vedi PRM CoolGate per maggiori informazioni). Il protocollo CG4 può essere utilizzato per la retrocompatibilità.



GC

Vedi il documento Linee guida per l'integrazione Modbus.



GPIO

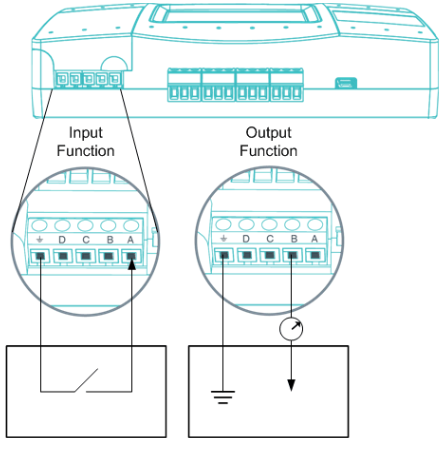

CoolMasterNet supporta quattro GPIO contrassegnati come A B C D (vedi Layout). I GPIO possono essere in modalità Input o Output a seconda della loro funzione





Parametro	GPIO A	GPIO B	GPIO C	GPIO D
Tensione di ingresso bassa (V IL)	<1V	<1V	<1V	ADC
Tensione di ingresso alta (V IH)	>2.4V	>2.4V	>2.4V	ADC
Tensione di uscita alta (V OUT HI)	3.3V	3.3V	3.3V	3.3V
Corrente massima di uscita (I OUT)	20mA	20mA	20mA	20mA
Pull Up	5.6K	5.6K	5.6K	N.D.

Il controllo delle funzionalità GPIO avviene tramite il comando gpio.



USB

CoolMasterNet integra porte USB Device e USB Host. La porta USB Device viene utilizzata per operazioni di manutenzione.



Alimentazione

CoolMasterNet può essere alimentato da diverse fonti di alimentazione:

• Adattatore AC/DC fornito con CoolMasterNet
• 12-24V DC da impianti HVAC o altri dispositivi
• Porta USB Device

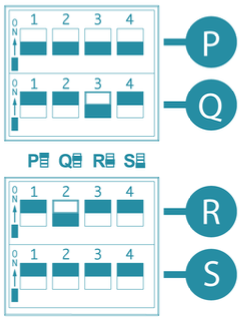

I DIP Switch si trovano dietro il piccolo sportello di accesso in alto a destra del CoolMasterNet.



Switch	On	Off
P1, P2	Collega L6 e L7 e abilita il rilevamento automatico della polarità su L7	Separa L6 e L7
P3	L6 abilitato, L2 disabilitato	L2 abilitato, L6 disabilitato
P4	Modalità Produzione	Modalità Operativa Normale





DIP Switch Q,R

I DIP Switch Q e R vengono utilizzati per regolare i parametri interni delle linee HVAC L1 e L2 in base alle esigenze specifiche del tipo di HVAC.

Tipo HVAC	DIP Switch Q - Linea HVAC L1
	Q1	Q2	Q3	Q4
DK	ON	OFF	ON	OFF
ME	OFF	OFF	OFF	OFF
TO	OFF	ON	OFF	ON
SA	OFF	ON	OFF	ON
PN	OFF	ON	OFF	ON
HT	OFF	ON	OFF	ON
HA (P,Q)	OFF	ON	OFF	ON



Tipo HVAC	DIP Switch R - Linea HVAC L2
	Q1	Q2	Q3	Q4
DK	ON	OFF	ON	OFF
ME	OFF	OFF	OFF	OFF
TO	OFF	ON	OFF	ON
SA	OFF	ON	OFF	ON
PN	OFF	ON	OFF	ON
HT	OFF	ON	OFF	ON
HA (P,Q)	OFF	ON	OFF	ON





Dip Switch S



Switch	On	Off
S1, S2	Abilita uscita DC sulla linea HVAC L1	Disabilita uscita DC sulla linea HVAC L1
S3, S4	Abilita uscita DC sulla linea HVAC L2	Disabilita uscita DC sulla linea HVAC L2





CoolMasterNet offre un protocollo ASCII I/F semplice e completo, basato su stringhe di testo (ASCII) che rappresentano comandi e risposte verbali. L’ASCII I/F implementato in CoolMasterNet è completamente retrocompatibile con le versioni precedenti dei prodotti CoolAutomation, ma presenta una serie di estensioni e miglioramenti significativi, pensati principalmente per supportare funzionalità aggiuntive di CoolMasterNet. L’ASCII I/F può essere utilizzato tramite interfaccia RS232 (vedi Porta RS232) o Server TCP/IP.



Definizioni Generali del Protocollo



Messaggistica

La comunicazione tra DTE e CooLinkNet tramite ASCII I/F si basa su stringhe di testo (ASCII). Un esempio di comunicazione è mostrato qui sotto



>ls L2	<- Comando	DTE verso CooLinkNet
L2.102 OFF 20C 27C Auto Cool OK - 0 L2.103 OFF 20C 24C Low Auto OK - 0	<- Risposta	CooLinkNet verso DTE
OK	<- Codice di uscita
>	<- Prompt



La stringa di comando inviata a CooLinkNet deve terminare con la sequenza <CR> (carriage return 0x0D) <LF> (line feed 0x0A) oppure con un singolo carattere <CR>. Le stringhe provenienti da CooLinkNet (eccetto il carattere prompt) terminano sempre con <CR><LF>. I comandi sono case-sensitive e non devono contenere spazi all’inizio o alla fine. L’unico separatore tra il nome del comando e i parametri è lo spazio (carattere 0x20). Il parametro di configurazione echo (vedi comando set) definisce se i caratteri inviati a CooLinkNet tramite interfaccia RS232 vengono ritrasmessi o meno. Se echo è diverso da zero, i caratteri vengono ritrasmessi. Nel caso dell’interfaccia RS232, il carattere prompt '>' viene sempre inviato da CooLinkNet. Nel caso del Server ASCII, l’invio del prompt è configurabile.



Codici di Uscita



Numerico	Verboso	Descrizione
0	OK	Comando eseguito con successo
1	Nessun UID	UID non trovato
2	UID Non Preciso	L'UID deve essere preciso
3	Formato Errato	Il formato del comando è errato
4	Fallito	Esecuzione del comando fallita
5	Linea Non Usata	Linea non utilizzata
6	Comando Sconosciuto	Comando sconosciuto
7	Linea HVAC Errata	Numero di linea errato
8	Funzione Errata	Funzione errata
9	Tipo Linea Errato	Definizione del tipo di linea errata
10	Parametro Errato	Parametro del comando errato
11	OK, Riavvio Necessario!	L'esecuzione del comando sarà effettiva dopo il riavvio
12	GPIO Errato	GPIO errato
13	SDDP Disabilitato	Il modulo SDDP è disabilitato, abilitalo per continuare
14	Indirizzo Virtuale In Uso	L'indirizzo virtuale è già in uso
15	Proprietà Errata	Proprietà errata
16	Numero di Linee Superato	Non è possibile definire altri tipi di linea
17	Attenzione! Stato DIP Switch Errato	Lo stato del DIP switch non è corretto per il tipo di linea definito
18	SDDP Non Inizializzato	SDDP è abilitato, ma il collegamento Ethernet non è attivo
80	Errore ModBus: 80	Nessuna risposta dal destinatario
81	Errore ModBus: 81	Timeout troppo lungo tra i byte nel messaggio ricevuto
82	Errore ModBus: 82	Timeout troppo breve tra i byte nel messaggio ricevuto
83	Errore ModBus: 83	Messaggio ricevuto con timeout interno
84	Errore ModBus: 84	Messaggio ricevuto troppo grande
85	Errore ModBus: 85	Errore CRC nel messaggio ricevuto
86	Errore ModBus: 86	Eccezione ModBus nella risposta
100	Collisione	Collisione nel comando inviato sulla linea HVAC
101	Funzione Non Supportata	Comando o parametro del comando non supportato per questa linea HVAC
102	Tipo Unità Interna Errato	L'unità interna selezionata non supporta questo comando o il suo parametro
103	Nessun ACK Da Interno	L'unità interna non ha confermato il comando inviato
104	Timeout In Ricezione	Nessuna risposta dall'unità interna
105	Errore CS Nel Messaggio Ricevuto	Errore di Check Sum nel messaggio ricevuto
106	Inizializzazione Linea In Corso...	Impossibile mostrare lo stato delle linee a causa del processo di inizializzazione
107	Errore Linea	Errore sulla linea HVAC
108	Feed Disabilitato	L'unità interna non può ricevere la temperatura ambiente misurata a causa della posizione del suo switch
150	HDL Non Inizializzato	Linea HDL non definita o cavo ethernet scollegato
151	Overflow DB HDL	Il database HDL è pieno, impossibile aggiungere una nuova configurazione
152	HDL Eth Disabilitato	HDL su ethernet disabilitato
200	UID Non Trovato	L'unità interna specificata non trovata nel database
201	UID Preciso Non Trovato	L'unità interna specificata tramite uid preciso non trovata nel database
202	Unità Interna Rimossa	Unità interna rimossa dal database
203	Overflow DB	Il database delle unità interne è pieno, impossibile aggiungerne una nuova
204	Overflow DB Gruppo	Il database dei gruppi è pieno, impossibile aggiungere un nuovo gruppo
205	Overflow DB VA	Il database degli indirizzi virtuali è pieno, impossibile associare l’unità interna a un nuovo indirizzo virtuale
206	Overflow FDB5	Il database delle proprietà è pieno, impossibile aggiungere una nuova proprietà
250	Overflow DB Link	Il database dei collegamenti è pieno, impossibile collegare un nuovo dispositivo CoolPlug all’unità interna
251	Nessuna Linea CooLinkHub	Linea CoolHub non definita, definirla per procedere
252	Visibilità Automatica Fallita	Durante la creazione del collegamento si è verificato un errore nell’aggiunta delle proprietà di visibilità
253	Collegamento Già Esistente	Dispositivo CoolPlug già collegato, elimina il collegamento precedente prima di crearne uno nuovo
307	Overflow DB KNX	Il database KNX è pieno, impossibile aggiungere un nuovo gruppo
309	KNX Non Connesso	Nessuna connessione con il chip KNX
310	Linea KNX Non Avviata	Linea KNX non definita



UID

Il UID viene utilizzato per identificare un'Unità Interna o un gruppo di Unità Interne. Il formato del UID è il seguente

Numero Linea	Punto	Numero Interno
Ln	.	X	YY



• Linea è il numero di linea HVAC di CoolMasterNet, come L1, L2,... L* significa "qualsiasi linea". Per garantire la compatibilità con dispositivi CoolMaster o CooLink, il numero di linea può essere omesso dal UID.
• Il punto è un separatore tra il numero di linea e il numero interno. Se il numero di linea viene omesso o ha la forma L*, anche il punto deve essere omesso.
• Il numero interno è il numero dell'Unità Interna nel sistema HVAC. Il numero interno può essere '*' che significa "qualsiasi"

Esempi:

L1.102 -> Unità Interna 102 sulla linea L1

L2.003 -> Unità Interna 003 sulla linea L2

L*100 -> Gruppo di Unità Interne 100 su tutte le linee

L301** -> Gruppo di Unità Interne 1xx sulla linea L3 (L3.100, L3.101,...)

L4 -> Tutte le Unità Interne sulla linea L4

L* -> Tutte le Unità Interne su tutte le linee

203 -> Simile a L*203 (solo per compatibilità retroattiva)





UID_STRICT

In alcuni casi è necessario fare riferimento solo a una specifica Unità Interna tramite UID. In questo caso è obbligatorio utilizzare UID_STRICT nel formato Ln.XYY dove l'uso di '*' è vietato.



Sistemi HVAC con numeri di Unità Interna a 4 cifre

Per i sistemi HVAC con numeri di Unità Interna a 4 cifre: N1N2 - N3N4, le prime due cifre N1 N2, comprese tra 00 e 15, saranno codificate nella parte X del UID secondo la seguente tabella. Le ultime due cifre N3 N4 corrisponderanno alla parte YY del UID.



N1N2 - N3N4	X YY	Esempio per linea L1
		Numero Unità Interna	UID
00 - N3N4	0 N3N4	00-12	L1.012
01 - N3N4	1 N3N4	01-12	L1.112
02 - N3N4	2 N3N4	02-12	L1.212
03 - N3N4	3 N3N4	03-12	L1.312
04 - N3N4	4 N3N4	04-12	L1.412
05 - N3N4	5 N3N4	05-12	L1.512
06 - N3N4	6 N3N4	06-12	L1.612
07 - N3N4	7 N3N4	07-12	L1.712
08 - N3N4	8 N3N4	08-12	L1.812
09 - N3N4	9 N3N4	09-12	L1.912
10 - N3N4	A N3N4	10-12	L1.A12
11 - N3N4	B N3N4	11-12	L1.B12
12 - N3N4	C N3N4	12-12	L1.C12
13 - N3N4	D N3N4	13-12	L1.D12
14 - N3N4	E N3N4	14-12	L1.E12
15 - N3N4	F N3N4	15-12	L1.F12



Oltre alle regole generiche di codifica UID descritte sopra, esistono regole speciali applicabili a specifici sistemi HVAC.



Codifica UID per sistema HVAC Hitachi (HT)

Numero unità interne HT		UID per linea L1
RD	ADDR
00	00 - 63	L1.000 - L1.063
01	00 - 63	L1.000 - L1.163
02	00 - 63	L1.000 - L1.263
03	00 - 63	L1.000 - L1.363
04	00 - 63	L1.000 - L1.463
05	00 - 63	L1.000 - L1.563
06	00 - 63	L1.000 - L1.663
07	00 - 63	L1.000 - L1.763
08	00 - 63	L1.000 - L1.863
09	00 - 63	L1.000 - L1.963
10	00 - 63	L1.000 - L1.A63
11	00 - 63	L1.000 - L1.B63
12	00 - 63	L1.000 - L1.C63
13	00 - 63	L1.000 - L1.D63
14	00 - 63	L1.000 - L1.E63
15	00 - 63	L1.000 - L1.F63
16	00 - 35	L1.000 - L1.199
17	00 - 35	L1.000 - L1.299
18	00 - 35	L1.000 - L1.399
19	00 - 35	L1.000 - L1.499
20	00 - 35	L1.000 - L1.599
21	00 - 35	L1.000 - L1.699
22	00 - 35	L1.000 - L1.799
23	00 - 35	L1.000 - L1.899
24	00 - 35	L1.000 - L1.999
25	00 - 35	L1.000 - L1.A99
26	00 - 35	L1.000 - L1.B99
27	00 - 35	L1.000 - L1.C99
28	00 - 35	L1.000 - L1.C99
29	00 - 35	L1.000 - L1.D99
30	00 - 35	L1.000 - L1.E99
31	00 - 35	L1.000 - L1.F99





Comandi di Configurazione

La sintassi e la descrizione dei comandi elencati di seguito utilizzano la seguente notazione:

• I parametri o i parametri racchiusi tra parentesi angolari " < > " sono obbligatori.
• I parametri o i parametri racchiusi tra parentesi quadre " [ ] " sono opzionali e possono essere omessi.
• Le parentesi graffe ( ) sono usate per indicare un gruppo all'interno delle parentesi.
• Il carattere " | " tra parametri all'interno delle parentesi indica OPPURE.



Comando	Descrizione
set	Visualizza o modifica le impostazioni di CoolMaster
Line	Visualizza o modifica lo stato e la configurazione delle linee HVAC.
ifconfig	Visualizza o configura le impostazioni di rete Ethernet
boot	Avvio di CoolMaster
props	Visualizza o modifica il database interno di CoolMasterNet delle proprietà delle Unità Interne
link	Controlla il funzionamento del link in CoolMaster
simul	Simula <CNT> Unità Interne sulla linea HVAC <Ln>.
gpio	Visualizza o configura la funzionalità GPIO.
info	Visualizza la posizione dei dip switch di CollMasterNet e l'uscita DC sulle linee L1 e L2.
modbus	Visualizza o modifica le configurazioni ModBus di CoolMasterNet.
ad	Invia un comando ASCII I/F al dispositivo CMNET-GR-GMV5 collegato alla linea GMV5.
plug	Invia un comando ASCII I/F al dispositivo CoolPlug collegato alla linea CH
knx	Visualizza o modifica lo stato e la configurazione KNX
hdl	Visualizza o modifica lo stato e la configurazione HDL
sddp	Configura il modulo Control4® Simple Device Discovery Protocol (SDDP).



set

Sintassi

set [<SETTING> <VLAUE>]

set defaults

DESCRIZIONE:

Visualizza o modifica le impostazioni di CoolMasterNet. Senza parametri, il comando set elenca tutte le impostazioni supportate e i loro valori. Per modificare un'impostazione, utilizzare il formato con <SETTING> e <VALUE>.

Alcune impostazioni sono di sola lettura (RO) e non possono essere modificate. set defaults caricherà i valori predefiniti per tutte le impostazioni

set defaults caricherà i valori predefiniti per tutte le impostazioni



<Impostazione>	Modalità	Stampato come	Valore *	Descrizione
S/N	RO	S/N		Numero di serie CoolMaster
version	RO	version	X.Y.Z	Versione firmware CoolMaster
app	R/W	application	stringa	Applicazione CoolMaster
baud	R/W	baud	1200...115200	Velocità baud RS232Interface.Predefinito: 9600
echo	R/W	echo	0 o 1	Controllo echo interfaccia RS232. 0 - disabilitato, 1 - abilitato
verbos	R/W	verbos	0 o 1	Formato codice di uscita. 0 - numerico, 1 - descrittivo
aserver port	R/W	aserver port	intero	Porta TCP aserver. Predefinito: 10102
aserver prompt	R/W	aserver prompt	0 o 1	Controllo prompt aserver
deg	R/W	deg C/F	C/c o F/f	Scala di temperatura Celsius o Fahrenheit
melody	R/W	melody	stringa	Melodia di avvio. Il valore viene mostrato come nome della melodia, per cambiarla bisogna digitare il suo numero. set melody elenca le melodie supportate e i relativi numeri.
filter visi	R/W	Filtro	visi 0 o visi 1 o visi -	visi - Visibilità delle Unità Interne rispetto al comando props. [-] - la visibilità props si applica solo all'LCD. [1] - la visibilità props si applica a LCD e ai comandi di stato/controllo. [0] - la logica di visibilità props è invertita e si applica a LCD e ai comandi di stato/controllo
HVAC lines	RO	HVAc Lines	0....8	Numero consentito di linee HVAC. Può essere modificato con una stringa di attivazione codificata.

* - I valori in grassetto sono quelli predefiniti.



Esempi:



Disabilita echo:
>set echo 0
OK

Cambia la porta TCP di aserver:
>set aserver port 12345
OK

Carica i valori predefiniti:
>set defaults
OK

Applica la visibilità props ai comandi di stato/controllo:
>set filter visi 1
OK, Riavvio richiesto!

Imposta l'interfaccia RS232 a 19200, 8 bit dati, parità pari, 1 bit di stop:
>set baud 19200 8E1
OK

Imposta la scala di temperatura su Fahrenheit:
>set deg f
OK

Imposta la melodia di avvio su 3:
>set melody 3
OK

---



line

Sintassi

line

line <PROPERTY> <Ln> <VLAUE>

DESCRIZIONE:

Visualizza o modifica lo stato e la configurazione delle linee HVAC. Nel formato senza parametri, il comando line fornisce informazioni sugli stati attuali delle linee. Il secondo formato viene utilizzato per modificare le proprietà abilitati alla scrittura.



<Proprietà>	Modalità	Valore	Descrizione	Note
master	R/W	0 o 1	CoolMasterNet agisce come dispositivo Master	Solo DK, LG, SA, TO, PN
simul	R/W	intero	Simula il numero indicato di unità interne. Per disabilitare la simulazione usare "0". La simulazione è persistente (non si disattiva dopo il riavvio). Di default il modello di simulazione è: con guasti, senza unità di ventilazione, senza unità input/output. Per abilitare/disabilitare condizioni speciali usa i seguenti flag: +/-flr, +/-vam, +/-io (vedi esempio)	Unità Input/Output solo per ME Unità di ventilazione solo per DK, ME, LG
myid	R/W	stringa	Indirizzo proprio di CoolMasterNet sulla linea HVAC indicata. Per la linea ModBus RTU myID è l'"Indirizzo Dispositivo Slave"
baud	R/W		Configura i parametri UART per la linea indicata. Il formato del valore è: <BAUD> <8|9><N|E|O><1|2> Ad esempio: 9600 8N1	Dove applicabile
tx	RO	contatore intero	Messaggi trasmessi	Stampato come Ultimi/Total Ultimi significa dall'ultima stampa
rx	RO		Messaggi ricevuti
to	RO		Errori di timeout
cs	RO		Errori di checksum
col	RO		Errori di collisione
NAK	RO		Errori NAK
haux	R/W	heat o haux	La modalità Heat viene trattata come modalità Haux. Questo serve solo quando il controller di HomeAutomation non supporta Haux ma è necessario impostare la modalità Haux sui ThermoPad collegati alla linea CH.	Solo per linea CoolHub (CH)
type	R/W	stringa	Definisci il tipo di linea tramite acronimo. Il numero di linee HVAC non può superare il valore impostato nel comando set. Le linee HomeAutomation/BMS non vengono conteggiate come linee HVAC. Per liberare una linea usa Unused invece dell'acronimo.	Vedi la lista completa delle linee HVAC e HomeAutomation/BMS supportate
scan	R/W	0 o 1	Rileva automaticamente le unità interne	Solo ME, HT, SA, TO, PN
DCOUT	R/W	- o +	Controlla l'uscita DC su L1, L2	Solo DK, ME
slink	R/W	O/o o N/n	Configura la modalità Mitsubishi Heavy SuperLink: O - vecchia, N - nuova solo MH Configura il tipo modello Samsung: O-DVM, N-DVM-S	Solo SM
[A|B] o [B|A]	RO		Polarità attuale	Solo linea L7



Esempi:



Informazioni sullo stato attuale delle linee:
>line
L1: SA U00/G02 myID:E5
  Tx:732/732 Rx:47227/47227 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: DK Master U00/G07 myID:0B
  Tx:4579/4579 Rx:50633/50633 TO:3/3 CS:0/0 Col:10/10 NAK:0/0
L3: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L4: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L5: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L6: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L7: MH SLink:N U00/G02 myID:C900 [A|B]
  Tx:20072/20072 Rx:26989/26989 TO:25/25 CS:0/0 Col:1/1 NAK:0/0
OK

Cambia modalità in slave su L4:
>line master L4 0
OK, Boot Required!

Imposta il baud rate della Linea L3 a 19200, 8 bit dati, parità pari, 1 bit di stop:
>line baud L3 8E1
OK, Boot Required!

Simula 5 unità sulla linea L2 senza guasti, senza unità di ventilazione e con unità input/output:
>line simul L2 5 -flr-vam+io
OK, Boot Required!

La modalità Heat verrà trattata come haux per i ThermoPad collegati alla linea CH:
>line haux L3 heat
OK, Boot Required!

Rendi la Linea L2 inutilizzata:
>line type L2 Unused
OK, Boot Required!

Imposta la Linea L2 per lavorare con tipo HVAC TO:
>line type L2 TO
OK, Boot Required!

HDL Bus Pro su Linea L3:
>line type L3 HDL
OK, Boot Required!

---

ifconfig

Sinossi

ifconfig

ifconfig <PROPRIETÀ> <VALORE>

ifconfig enable | disable

DESCRIZIONE:

Consulta o configura le impostazioni di rete Ethernet. Senza parametri, il comando ifconfig mostra la configurazione attuale. Per modificare la configurazione usa il formato con <PROPRIETÀ> e <VALORE>. Il parametro IP può essere impostato su DHCP (client DHCP) o su un IP fisso. Nel caso di DHCP - Netmask e Gateway vengono forniti dal server DHCP. Di default, CoolMasterNet è configurato come client DHCP. Il modulo Ethernet di CoolMasterNet può essere abilitato o disabilitato con il comando corrispondente.



<Proprietà>	Modalità	Valore	Descrizione
MAC	RO	stringa	Indirizzo MAC (Media Access Control) di CoolMasterNet
Link	RO	Up o Down	Indica se il collegamento ethernet è attivo
IP	R/W	stringa	Imposta un indirizzo IP fisso (statico) o DHCP
Netmask	R/W	stringa	Imposta la Netmask se l'IP è statico
Gateway	R/W	stringa	Imposta il Gateway se l'IP è statico
DNS1	R/W	stringa	Imposta l'indirizzo DNS preferito
DNS2	R/W	stringa	Imposta l'indirizzo DNS alternativo



Esempi:



Informazioni sullo stato attuale della rete:
>ifconfig
MAC : 28:3B:96:00:02:0F
Link : Up
IP : 192.168.16.108 (DHCP)
Netmask: 255.255.255.0
Gateway: 192.168.16.254
DNS1 : 8.8.8.8
DNS2 : 8.8.4.4
OK

Configura IP fisso:
>ifconfig IP 192.182.1.102
OK, Boot Required!

Configura indirizzo Gateway:
>ifconfig Gateway 192.168.1.1
OK, Boot Required!

Configura Netmask:
>ifconfig Netmask 255.255.255.0
OK, Boot Required!

Configura funzionamento come client DHCP
>ifconfig IP DHCP
OK, Boot Required!

Disabilita ethernet:
>ifconfig disable
OK, Boot Required!

Cambia indirizzo DNS:
>ifconfig DNS1 208.67.222.222
OK, Boot Required!



---



boot

Sinossi

boot

boot [n]

DESCRIZIONE:

Riavvia CoolMaster

<N> omesso  - entra in modalità boot

<N>=2 resetta CoolMaster



---



props

Sinossi

props

props <UID_STRICT> <PROPERTY> <VAL>

PROPS DELALL

DESCRIZIONE:

Consulta o modifica il database interno di CoolMasterNet relativo alle proprietà delle Unità Interne. Le modifiche apportate al database non hanno alcun impatto sulle capacità fisiche delle unità interne collegate.
Se il comando props viene utilizzato senza parametri, verranno elencate tutte le proprietà memorizzate in una tabella.



<Proprietà>	Modo	Valore	Descrizione	Note
name	R/W	stringa	Nome alternativo dell'Unità Interna da mostrare sul display LCD di CoolMasterNet. Di default questa proprietà non è definita e viene mostrato l'UID.
visi (visibile)	R/W	0 o 1	Definisce la visibilità dell'Unità Interna sul display LCD. 0 - invisibile, 1 - visibile. Dipende anche dall'impostazione del filtro.	Effettivo dopo il riavvio
fspeed	R/W	<+|->v, l, m, h, t, a	Definisce le velocità della ventola dell'Unità Interna disponibili tramite il controllo touchscreen LCD e i comandi da/verso il bus KNX. + consenti, - vieta, v - molto bassa/silenziosa, l - bassa, m - media, h - alta, t - massima, a - auto.	più proprietà possono essere combinate in un unico comando (vedi esempi sotto)
mode	R/W	<+|->c, d, f, h, hx, hh, a	Definisce le modalità operative dell'Unità Interna disponibili tramite i comandi di controllo da/verso il bus KNX.	c - raffreddamento, d - deumidificazione, f - ventilazione, h - riscaldamento, hx - haux, hh - riscaldamento & haux, a - auto
elock	R/W	<+|->o, m, t, c, h	Blocco forzato per inibire modifiche esterne. CoolMasterNet annullerà eventuali modifiche provenienti da fonti esterne. I blocchi disponibili sono: o-ON/OFF, m- modalità operativa, t-setpoint, c-modalità raffreddamento forzata, h-modalità riscaldamento forzata	più blocchi possono essere combinati in un unico comando.





Esempi:



Aggiungi la proprietà name all'Unità Interna 204 sulla linea L6:
>props L6.204 name Kitchen
OK

Rendi invisibile l'Unità Interna 102 sulla linea L1 sul display LCD:
>props L1.102 visi 0
OK, Riavvio richiesto!

Vieta le velocità media e automatica della ventola all'Unità Interna 107 sulla linea L2:
>props L2.107 fspeed -m-a
OK

Consenti solo le modalità raffreddamento, ventilazione e haux all'Unità Interna 101 sulla linea L1:
>props L1.101 mode +c+f+hx-h-d-hh-a
OK

Inibisci modifiche esterne dello stato ON/OFF e del setpoint all'unità 101 sulla linea L1:
>props L1.101 elock +o+t
OK

Elenca tutte le proprietà memorizzate:
>props
UID   |  Name  | Visi  | Modes  | Fspeeds |
------- ---------------- ------ ----------------- -------------
L6.204|Kitchen |   1   | cdfh a |  lmh a  |
L1.102|   -    |   0   | cdfh a |  lmh a  |
L2.107|   -    |   1   | cdfh a |  l h    |
L1.101|   -    |   1   | c f hx |  lmh a  |
OK



---



link

Sinossi

link -L

link ram -R

link <UID1_STRICT><=|~><UID2_STRICT>





DESCRIZIONE:

Gestisce il funzionamento dei link in CoolMasterNet. Collegare un ThermoPad su una linea CoolHub con un'Unità Interna permette al ThermoPad di avere il pieno controllo sull'unità.

• Se usato senza parametri, il comando link elenca i link esistenti
• link delall - elimina tutti i link
• link -L - elimina il link numero L (i numeri dei link sono mostrati nell'elenco dei link esistenti)
• link ram R - crea un database di link per R gruppi. L'operazione avrà effetto dopo il riavvio. Utilizzare questa operazione solo se il database di link predefinito è troppo piccolo.
• link <UID1_STRICT><=|~><UID2_STRICT> - crea un nuovo link, dove UID1 è il ThermoPad sulla linea CoolHub e UID2 è l'Unità Interna. Il comando genera una proprietà invisibile per uno degli UID. <=|~> definisce il tipo di link: = link regolare, il ThermoPad diventerà invisibile; ~ link con utilizzo della modalità haux, l'Unità Interna diventerà invisibile. Il link regolare permette di controllare l'Unità Interna tramite UID2, mentre il link haux tramite UID1.

Esempi:



Elenca i link esistenti:
>plink L3.082=L1.101
L000: L3.081 <--> L7.096
L001: L3.083 <--> L1.100
OK

Elimina il link numero 0:
>link -0
OK, Riavvio richiesto!

Collega il ThermoPad 082 sulla linea L3 con l'Unità Interna 101 sulla linea L1 (link regolare):
>link L3.082=L1.101
OK, Riavvio richiesto!

Collega il ThermoPad 080 sulla linea L3 con l'Unità Interna 100 sulla linea L1 (link haux):
>link L3.080~L1.100
OK, Riavvio richiesto!

Elimina tutti i link:
>link delall
OK

Crea un database di link per 60 collegamenti:
>link ram 60
OK, Riavvio richiesto!



---



simul

Sinossi

simul <Ln> <CNT>

DESCRIZIONE:

Simula <CNT> Unità Interne sulla linea HVAC <Ln>. Se <Ln> viene omesso, verrà utilizzata la prima linea HVAC non "Unused". La simulazione non è persistente e si interrompe al riavvio di CoolMasterNet.

Esempi:



Simula 5 Unità Interne sulla linea HVAC L2:
>simul L2 5
OK



---



gpio

Sinossi

gpio
gpio func <A|B|C|D> <GPIO_FUNCTION>
gpio norm <A|B|C|D> <c|C|o|O>

DESCRIZIONE:

Consulta o configura la funzionalità dei GPIO. Le configurazioni dei GPIO sono persistenti (anche dopo un reset di alimentazione) e diventano effettive solo dopo il riavvio.

• Senza parametri, il comando gpio fornisce informazioni sulla configurazione attuale dei GPIO nel formato seguente:

>gpio
  A: TUTTO SPENTO (HI), N.O.
  B: TUTTO ACCESO (LO), N.C.
  C: Non utilizzato (HI)
  D: Non utilizzato (HI)
OK

Campo	Valore	Descrizione
Nome GPIO	A, B, C, D
Funzione GPIO	Non utilizzato	Il GPIO non ha alcuna funzionalità e rimane in stato di ingresso HiZ
	TUTTO SPENTO input	Spegne tutte le Unità Interne nel passaggio da Stato Normale a Attivo
	TUTTO ACCESO input	Accende tutte le Unità Interne nel passaggio da Stato Normale a Attivo
	OOS output	Stato On/Off. Il GPIO è in stato Normale se tutte le Unità Interne sono SPENTE. Il GPIO è in stato Attivo se almeno una Unità Interna è ACCESA
	ALL INH input	Spegne tutte le Unità Interne nel passaggio da Stato Normale a Attivo. Mantiene le Unità Interne SPENTE mentre il GPIO è in Stato Attivo. Al ritorno da Stato Attivo a Normale riaccende le Unità Interne che erano accese prima
	FLRS output	Stato di guasto. Il GPIO è in stato Normale se tutte le Unità Interne non hanno guasti. Il GPIO è in stato Attivo se almeno una Unità Interna ha un guasto
Livello di segnale GPIO attuale	(HI)	Il livello di segnale sul GPIO è HI
	(LO)	Il livello di segnale sul GPIO è LO
Livello di segnale in Stato Normale	N.O	Lo stato normale del GPIO è "Normalmente Aperto" (HI)
	N.C	Lo stato normale del GPIO è "Normalmente Chiuso" (LO)

• gpio func <A|B|C|D> <GPIO_FUNCTION>Configura la funzione del GPIO. Le funzioni supportate sono elencate nella tabella sopra.
• gpio norm <A|B|C|D> <c|C|o|O> Configura lo stato normale del GPIO.



Esempi:



Disabilita la funzionalità del GPIO A:
>gpio func A Non utilizzato
OK, Riavvio richiesto!

Imposta la funzione GPIO C su "TUTTO SPENTO":
>gpio func c ALL OFF
OK, Riavvio richiesto!

Imposta lo stato normale di GPIO A su N.C.:
>gpio norm A C
OK



---



info

Sinossi

info



DESCRIZIONE:

Interroga la posizione dei dip switch CollMaster e l'uscita DC sulle linee L1 e L2.



>info
 DIP P: | X |OFF| X | X |
 DIP Q: |ON | X |ON | X |
 DIP R: | X | X | X | X |
 DIP S: | X |ON |ON |ON |
 L1 DC- OFF 0V
 L2 DC+ ON 16V
OK

Campo		Descrizione
DIP Switch	ON	DIP Switch ON
	OFF	DIP Switch OFF
	X	DIP Switch non leggibile
Linea DC	+	È stato dato il comando di abilitazione DCOUT a CoolMasterNet
	-	DCOUT disabilitato o nessun comando inviato a CoolMasterNet
	0v	Nessuna tensione rilevata sulla linea
	16v	16 volt rilevati sulla linea (propri o esterni)
	ON	CoolMasterNet ha abilitato l'uscita DC sulla linea	Al riavvio, CoolMasterNet abiliterà l'uscita DC solo se è stato dato il comando di abilitazione DCOUT e il DIP switch S è nella posizione corretta, altrimenti disabiliterà l'uscita DC
	OFF	CoolMasterNet ha disabilitato l'uscita DC sulla linea



---



modbus

Sinossi

modbus [<SETTING> <VALUE>]

DESCRIZIONE:

Interroga o modifica il database interno di CoolMasterNet relativo alle proprietà delle Unità Interne. Le modifiche apportate al database non hanno effetto sulle capacità fisiche delle unità interne collegate.
Nel formato senza parametri, il comando props elencherà tutte le proprietà memorizzate in una tabella.



<SETTING>	Modo	Stampato come	Valore	Descrizione
IP	R/W	ModBus IP	abilita o disabilita	Abilita/Disabilita il server ModBus IP
server port	R/W	Server Port	intero	Cambia la porta del server Modbus IP
ignore	R/W	CG4 ignore*	r	L'impostazione è attivabile/disattivabile, il primo comando abilita l'impostazione, il secondo la disabilita (vedi esempio)
cg4	RO			Elenca gli indirizzi ModBus CoolGate 4 delle Unità Interne esistenti (visibili con il comando ls)





Esempi:



Elenca la configurazione ModBus attuale:
>modbus
ModBus IP : disabilitato
server port : 502
CG4 ignore : nessuno
OK

abilitazione impostazione ignore:
>modbus ignore r
OK

Abilita modbus IP:
>modbus IP enable
OK, Riavvio richiesto!

Cambia la porta del server modbus IP
>modbus server port 500
OK, Riavvio richiesto!

Elenca gli indirizzi ModBus CoolGate 4 delle Unità Interne esistenti:
>modbus cg4
L1.100 --> Hex: 0x1001, Dec: 4097
L1.101 --> Hex: 0x1011, Dec: 4113
OK



---



ad

Sinossi

ad <Ln> <comando ASCII I/F>

DESCRIZIONE:

Inoltra il comando ASCII I/F al dispositivo CMNET-GR-GMV5 collegato alla linea GMV5.



Esempi:



Invia comando set a CMNET-GR-GMV5 sulla linea L8 di CoolMasterNet:
>ad L8 set
S/N : 12345678
version : 0.0.2
baud rate : 9600
echo :1
verbose : 1
OK
>OK

Interroga lo stato attuale delle linee di CMNET-GR-GMV5 sulla linea L8 di CoolMasterNet:
>ad L8 line
L1: CAN Speed:50000 myid:728
 Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: CAN Speed:50000 myid:728
 Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
OK
>OK



---



plug

Sinossi

plug <UID_STRICT> <comando ASCII I/F>

DESCRIZIONE:

Inoltra il comando ASCII I/F al dispositivo CoolPlug collegato alla linea CH. Il dispositivo CoolPlug viene riconosciuto da CoolMasterNet come Unità Interna identificata da UID.

Esempi:



Invia comando set al dispositivo CoolPlug 080 sulla linea L3 di CoolMasterNet:
>plug L3.080 set
S/N : 00E60100
version : 0.0.2
baud rate : 9600
echo :1
verbose : 1
deg C/F : C
HVAC lines : 1
OK
OK

Interroga lo stato delle linee del dispositivo CoolPlug 080 sulla linea L3 di CoolMasterNet:
>ad L8 line
L1: P1P2 A:Master U00/G10 Simul(10) Not Main RC
 Tx:1154/1695 Rx:1153/1694 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: PB Address:0x50(80) 9600_8N1
 Tx:752/1038 Rx:1497/2319 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
OK
OK



---



knx

Sinossi

knx addr <area/line/device>
knx ram <R>
knx funcs
knx group
knx group <GA>[ <func> <direction> <UID>]
knx group dellall
knx group -<G>

DESCRIZIONE:

Interroga o modifica lo stato e la configurazione KNX. Nel formato senza parametri, il comando knx fornirà informazioni sullo stato attuale della connessione e sul numero di gruppi utilizzati

• knx addr <area/line/device> - Imposta l'indirizzo fisico KNX nel formato area/linea/dispositivo
• knx ram <R> - Crea il Data Base dei gruppi per R gruppi. L'operazione avrà effetto dopo il riavvio. Usare questa operazione solo se il Data Base dei gruppi predefinito è troppo piccolo. L'utilizzo attuale del Data Base può essere visto con il comando knx.
• knx funcs - Mostra tutte le funzioni di gruppo disponibili.
• knx group - Elenca i gruppi KNX esistenti (stato del collegamento)
• knx group <GA> - Elenca i gruppi KNX esistenti (stato del collegamento) per il dato indirizzo di gruppo
• knx group <GA> <func> <direction> <UID> - Crea un nuovo gruppo KNX, cioè collega l'indirizzo di gruppo KNX <GA> con la funzione e UID di CoolMasterNet. <GA> può essere nel formato Main/Mid/Sub o Main/Sub, direzione: < - input CoolMasterNet, > - output CoolMasterNet.
• knx group dellall - Elimina tutti i gruppi KNX
• knx group -<G> - Elimina il gruppo KNX numero <G>. I numeri dei gruppi sono mostrati nell'elenco dei gruppi esistenti.

nome usato nel comando	Nome completo	Valori	Tipo di dato	Può essere inviato a CoolMaster	Può essere inviato da CoolMaster
onoff	Accensione/Spegnimento	0 - spento, 1 - acceso	1.001	v	v
ST	Temperatura impostata	valore float secondo il tipo di dato	9.001	v	v
RT	Temperatura ambiente	valore float secondo il tipo di dato	9.001	v	v
Mode	Valore modalità	0 - raffreddamento, 1 - riscaldamento, 2 - auto, 3 - deumidificazione, 5 - ventilazione	5.010	v	v
M	Modalità	0 - raffreddamento, 1 - riscaldamento	1.001	v	v
Fstep	Passo velocità ventilatore	0 - velocità precedente, 1 - velocità successiva (secondo le proprietà fspeed*)	1.001	v	v
F8	Numero velocità ventilatore	il valore è una velocità sequenziale in base alle velocità consentite nelle proprietà fspeed*	5.010	v	v
F%	Scala velocità ventilatore %	il valore percentuale viene convertito in numero di velocità (funzione precedente) e poi nella velocità effettiva, i passi sono invertiti quando la velocità viene inviata da CoolMasterNet	5.001	v	v

Esempi:



Stampa stato KNX:
>knx
KNX Line : Non rilevata
KNX RAM : 7/128
OK

Crea gruppo KNX: collega 10/0/1 con L1.100 come ingresso Modalità CoolMasterNet:
>knx group 10/0/1 M < L1.100
OK

Elenca gruppo KNX per indirizzo gruppo 10/0/1:
>knx group 10/0/1
G000:10/0/1 [ Accensione/Spegnimento ] < L1.100
G001:10/0/1 [ Modalità              ] < L1.100
G002:10/0/1 [ Temperatura ambiente  ] > L1.100
OK

Stampa tutte le funzioni di gruppo disponibili:
>knx func
onoff -> Accensione/Spegnimento DT:{1.001} [<|>]
ST    -> Temperatura impostata  DT:{9.001} [<|>]
RT    -> Temperatura ambiente   DT:{9.001} [<|>]
M     -> Modalità              DT:{1.001} [<|>]
Fstep -> Passo velocità vent.  DT:{1.001} [<| ]
F8    -> Numero velocità vent. DT:{5.010} [<|>]
F%    -> Scala velocità vent.% DT:{5.001} [<|>]
OK

Elimina gruppo numero 2:
>knx group -2
OK



---



hdl

Sinossi

hdl

hdl delall
hdl - <UID_STRICT>
hdl + <UID_STRICT> <canale> <AC_No> <abilita> <m0m1m2m3m4f0f1f2f3>
hdl eth
hdl eth <abilita|disabilita>
hdl eth myid <ID>

DESCRIZIONE:

Consulta o modifica lo stato e la configurazione HDL. Nel formato senza parametri il comando hdl elenca le configurazioni AC (Aria Condizionata) esistenti in modo simile a come vengono mostrate nello strumento HDL Buspro Setup.

• hdl delall - elimina tutte le configurazioni AC
• hdl - <UID_STRICT> - elimina la configurazione AC per una specifica unità interna
• hdl + <UID_STRICT> <canale> <AC_No> <abilita> <m0m1m2m3m4f0f1f2f3> - crea una configurazione AC per l'unità interna. Tutti i parametri sono presi dalla tabella delle configurazioni AC nello strumento HDL Buspro Setup: canale - numero di riga nella tabella, AC_No - numero intero da associare all'unità interna, abilita - 0 (non valido) o 1 (valido), modalità - m0=raffreddamento m1=riscaldamento m2=ventilazione m3=auto m4=deumidificazione, velocità ventola - f0=auto f1=alta f2=media f3=bassa: +=consentito -=non consentito (vedi esempio).
• hdl eth - mostra lo stato ethernet HDL e i contatori pacchetti
• hdl eth <abilita|disabilita> - abilita/disabilita HDL su ethernet
• hdl eth myid <ID> - cambia Subnet e Device ID: l'ID va inserito in formato esadecimale, il byte MS è il Subnet ID, il byte LS è il Device ID (vedi esempio)

Esempi:



Elenca configurazioni AC esistenti:
>hdl
Ch|AC|En| Nota   | CA   |CHFAD|AHML|
--- ---- ---- ---------------- -------- ------- ------
1 | 1| 1|L1.100  |L1.100|++---|-+-+|
2 | 2| 1|L1.101  |L1.101|++++-|++++|
OK

Elimina configurazione AC per unità interna L1.101:
>hdl - L1.101
OK

Crea configurazione AC per unità interna L2.301: canale=2, numero AC=2, valida,
modalità=raffreddamento riscaldamento, velocità ventola=alta media:
>hdl + L2.301 2 2 1 ++----+-+
OK

Stampa tutte le funzioni di gruppo disponibili:
>hdl eth
stato : abilitato
ID : 0x01 0x63
invio cntr : 0
ricezione cntr : 0
crc cntr : 0
OK

Abilita HDL su ethernet:
>hdl eth abilita
OK, Riavvio richiesto!

Cambia ID HDL di CoolMasterNet: Subnet ID=0x01=1, Device ID=0x63=99:
>hdl eth myid 0163
OK, Riavvio richiesto!



---



sddp

Sinossi

sddp
sddp <abilita|disabilita|identifica|offline|alive>

DESCRIZIONE:

Configura il modulo Control4® Simple Device Discovery Protocol (SDDP). CoolMasterNet è conforme alla specifica Control4® SDDP v1.0 e può funzionare come dispositivo abilitato SDDP.

• Senza parametri, se il modulo SDDP era abilitato e il cavo Ethernet collegato, il comando sddp elenca la versione del protocollo supportata e i contatori pacchetti.
• sddp abilita - abilita in modo permanente il modulo SDDP (effettivo dopo il reset). Stato predefinito.
• sddp disabilita - disabilita in modo permanente il modulo SDDP (effettivo dopo il reset)
• sddp identifica - invia un messaggio IDENTIFY allo strumento Control4® Composer per aggiungere CoolMasterNet al progetto correnteֿ
• sddp offline - segnala che CoolMasterNet sta andando offline
• sddp alive - segnala che CoolMasterNet è online

Esempi:



Abilita modulo sddp:
>sddp abilita
OK

Invia messaggio IDENTIFY:
>sddp identifica
OK



---

Comandi di Stato e Controllo HVAC

on

SINOSSI

on <UID>

DESCRIZIONE:

Accende una o più unità interne. ESEMPIO: Accende l'unità interna 102 sulla linea L1

on L1.102
OK

Accende tutte le unità interne sulla linea L2

on L2*
OK

Accende tutte le unità interne

on
OK

---

allon

SINOSSI

allon

DESCRIZIONE:

Accende tutte le unità interne.

---

off

SINOSSI

off <UID>

DESCRIZIONE:

Spegne una o più unità interne.

ESEMPIO

Spegne l'unità interna 102 sulla linea L1

off L1.102
OK

Spegne tutte le unità interne sulla linea L2

off L2*
OK

Spegne tutte le unità interne

off
OK

---

alloff

SINOSSI

alloff

DESCRIZIONE:

Spegne tutte le unità interne

---

cool

SINOSSI

cool <UID>

DESCRIZIONE:

Imposta la modalità di funzionamento su raffreddamento per una o più unità interne.

ESEMPIO

Imposta l'unità interna 102 sulla linea L1 in modalità raffreddamento

cool L1.102
OK

Imposta tutte le unità interne sulla linea L2 in modalità raffreddamento

cool L2*
OK

Imposta tutte le unità interne in modalità raffreddamento

cool
OK

---

heat

SINOSSI

heat <UID>

DESCRIZIONE:

Imposta la modalità di funzionamento su riscaldamento per una o più unità interne.

ESEMPIO

Imposta l'unità interna 102 sulla linea L1 in modalità riscaldamento

heat L1.102
OK

Imposta tutte le Unità Interne sulla linea L2 in modalità riscaldamento

heat L2*
OK

Imposta tutte le Unità Interne in modalità riscaldamento

heat
OK

---

fan

SINOSSI

fan <UID>

DESCRIZIONE:

Imposta la/le Unità Interne in modalità ventilazione.

ESEMPIO

Imposta l'Unità Interna 102 sulla linea L1 in modalità ventilazione

fan L1.102
OK

Imposta tutte le Unità Interne sulla linea L2 in modalità ventilazione

fan L2*
OK

Imposta tutte le Unità Interne in modalità ventilazione

fan
OK

---

dry

SINOSSI

dry <UID>

DESCRIZIONE:

Imposta la/le Unità Interne in modalità deumidificazione.

ESEMPIO

Imposta l'Unità Interna 102 sulla linea L1 in modalità deumidificazione

dry L1.102
OK

Imposta tutte le Unità Interne sulla linea L2 in modalità deumidificazione

dry L2*
OK

Imposta tutte le Unità Interne in modalità deumidificazione

dry
OK

---

auto

SINOSSI

auto <UID>

DESCRIZIONE:

Imposta la/le Unità Interne in modalità automatica.

ESEMPIO

Imposta l'Unità Interna 102 sulla linea L1 in modalità automatica

auto L1.102
OK

Imposta tutte le Unità Interne sulla linea L2 in modalità automatica

auto L2*
OK

Imposta tutte le Unità Interne in modalità automatica

auto
OK

---

temp

SINOSSI

temp <UID> <±><temp>

temp <UID> <temp.d>

DESCRIZIONE:

Cambia la Temperatura Impostata della/le Unità Interne.

· Nella forma temp [UID] [±]<temp> il parametro deve essere un numero naturale decimale.
Il comando può funzionare in modo relativo o assoluto.
Se il parametro è preceduto dal segno più '+' o meno '-', il suo valore verrà aggiunto o sottratto dal valore attuale della Temperatura Impostata.
Altrimenti la Temperatura Impostata verrà impostata al valore indicato.

· Nella forma temp <UID><temp.d> il parametro della Temperatura Impostata <temp.d> è un numero frazionario con precisione 0,1. (In questo caso non sono ammessi i segni +|-).
Se il sistema HVAC non supporta la precisione 0,1 per la Temperatura Impostata (vedi tabella sotto), il valore finale sarà quello più vicino supportato.

Tipo AC	Precisione Temperatura Impostata
DK	0,1ºC
ME	0,1ºC
SM	0,1ºC
FJ	0,3ºC
SA	0,5ºC
TO	0,5ºC
PN	0,5ºC
MH	0,5ºC
LG	0,5ºC
HT	1ºC
GR	1ºC
MD,CG,KT,TR	1ºC
TI	1ºC
MT	1ºC
BSM	1ºC

L'impostazione deg (vedi comando set) definisce quale scala di temperatura, Celsius o Fahrenheit, viene utilizzata per il valore dei parametri.

ESEMPIO

Imposta la Temperatura Impostata dell'Unità Interna 102 sulla linea L1 a 23º

temp L1.102 23
OK

Diminuisci la Temperatura Impostata di tutte le Unità Interne sulla linea L2 di 2º

temp L2* -2
OK

Imposta la Temperatura Impostata di tutte le Unità Interne sulla linea L2 a 24,5º

temp L2* 24.5
OK

Imposta la Temperatura Impostata di tutte le Unità Interne a 22º

temp 22
OK

---

feed

SINOSSI

feed <UID> <±><temp>

feed <UID> <temp.d>

DESCRIZIONE:

Fornisce un suggerimento di Temperatura Ambiente alla/le Unità Interne indicate dal UID. Se è zero, la linea di prodotti CoolMaster smetterà di suggerire la Temperatura Ambiente. La Temperatura Ambiente suggerita non è persistente e viene persa (impostata a zero) dopo il riavvio dell'alimentazione della linea di prodotti CoolMaster.

· Nella forma feed <UID> <±><temp> il parametro <temp> deve essere un numero naturale decimale.
Il comando può funzionare in modo relativo o assoluto.
Se il parametro è preceduto dal segno più '+' o meno '-', il suo valore verrà aggiunto o sottratto dal valore attuale della Temperatura Ambiente suggerita.
Altrimenti verrà impostato al valore indicato.

· Nella forma feed <UID><temp.d> il parametro <temp.d> è un numero frazionario con precisione 0,1. (In questo caso non sono ammessi i segni +|-).
Non è garantito che la Temperatura Ambiente riportata dall'Unità Interna sia uguale a quella suggerita tramite il comando feed.


Il comando feed è supportato per i seguenti tipi di AC:

Tipo Linea	Modello	Versione Firmware
ME
PBM
SI		0.4.7
EL
GRNS
UMM	GS538/9, SMT-HOA

ESEMPIO

Suggerisci Temperatura Ambiente di 23,5º all'Unità Interna L1.102

feed L1.102 23.5
OK

Diminuisci la Temperatura Ambiente suggerita per tutte le Unità Interne sulla linea L2 di 2º

feed L2* -2
OK

---

fspeed

SINOSSI

fspeed <UID>

DESCRIZIONE:

Imposta la Velocità Ventola della/le Unità Interne su:

· v, V - molto bassa o silenziosa · l, L - bassa

· m, M - media

· h, H - alta

· t, T - massima o molto alta

· a, A - automatica

Non tutte le Unità Interne supportano tutte le opzioni di Velocità Ventola elencate sopra.
Le velocità disponibili dipendono dalle capacità specifiche dell'Unità Interna.
Se la velocità richiesta non è supportata dalla/le Unità Interne, il comando fspeed non avrà effetto.

ESEMPIO

Imposta la Velocità Ventola dell'Unità Interna 102 sulla linea L1 su bassa

fspeed L1.102 l
OK

Imposta la Velocità Ventola di tutte le Unità Interne sulla Linea L2 su alta

fspeed L2* h
OK

Imposta la Velocità Ventola di tutte le Unità Interne su media

fspeed m
OK

---

fspeed

SINOSSI

fspeed <UID> <v,V|l,L|m,M|h,H|t,T|a,A>

DESCRIZIONE

Imposta la Velocità Ventola della/le Unità Interne su:

· v, V - molto bassa o silenziosa

· l, L - bassa

· m, M - media

· h, H - alta

· t, T - massima o molto alta

· a, A - automatica

Non tutte le Unità Interne supportano tutte le opzioni di Velocità Ventola elencate sopra. Le velocità disponibili dipendono dalle capacità specifiche dell'Unità Interna.

Se la velocità richiesta non è supportata dalla/le Unità Interne, il comando fspeed non avrà effetto.

ESEMPIO

Imposta la Velocità Ventola dell'Unità Interna 102 sulla linea L1 su bassa

fspeed L1.102 l
OK

Imposta la Velocità Ventola di tutte le Unità Interne sulla Linea L2 su alta

fspeed L2* h
OK

Imposta la Velocità Ventola di tutte le Unità Interne su media

fspeed m
OK

swing

SINOSSI

swing [UID] <h|v|a|3|4|6|x>

DESCRIZIONE

Imposta la posizione delle alette della/le Unità Interne su:

· h - orizzontale

· v - verticale

· a - auto (oscillazione)

· 3 - 30º

· 4 - 45º

· 6 - 60º

· - (meno) - ferma l'oscillazione

Non tutti i produttori HVAC e non tutte le Unità Interne supportano le opzioni di posizione delle alette elencate sopra o dispongono del controllo delle alette.
Il controllo delle alette dipende dal tipo specifico di Unità Interna. Se la posizione richiesta non è supportata, il comando swing non avrà effetto o restituirà un errore.

Opzioni supportate per produttore HVAC

Produttore HVAC	Acronimo	h	v	a	3	4	5	-
Daikin	DK
Mitsubishi Electric	ME
Sanyo	SA	+	+	+	+	+	+	+
Toshiba	TO	+	+	+	+	+	+	+
Panasonic	PN	+	+	+	+	+	+	+
Hitachi	HT
LG	LG
Mitsubishi Heavy	MH
Gree	GR
Midea	MD
Kentatsu	KT
Trane	TR
Chigo	CG
Fujitsu	FJ
Samsung	SM
Tadiran Inverter	TI
Meitav	MT
Haier	HA
Bluestar	BSM

ESEMPIO

Imposta le alette dell'Unità Interna 102 sulla linea L1 in posizione orizzontale

swing L1.102 h
OK

Imposta le alette di tutte le Unità Interne in posizione 30º

swing 3
OK

filt

SINOSSI

filt <UID>

DESCRIZIONE:

Resetta il segnale filtro.

ESEMPIO

Resetta il segnale filtro sull'Unità Interna 102 sulla linea L1

filt L1.102
OK

Resetta il segnale filtro su tutte le Unità Interne sulla Linea L2

filt L2*
OK

Resetta il segnale filtro su tutte le Unità Interne

filt
OK

ls

SINOSSI

ls [UID]

ls+

DESCRIZIONE

Ottieni la lista di stato della/le Unità Interne.

Se il UID viene omesso, il comando ls elencherà tutte le Unità Interne visibili collegate alla linea di prodotti CoolMaster, mentre il comando ls+ elenca tutte le Unità Interne, incluse quelle invisibili (vedi comando props).

La riga di stato dell'Unità Interna ha un formato fisso, in modo che ogni campo di stato sia stampato in una posizione precisa.

· Riga di stato dell'Unità Interna con scala di temperatura Celsius

0123456789012345678901234567890123456

L2.102 OFF 20C 27C High Cool OK - 0

· Riga di stato dell'Unità Interna con scala di temperatura Fahrenheit

012345678901234567890123456789012345678

L2.102 OFF 120F 127F High Cool OK - 0

Campo	Posizione nella stringa		Valori
	Celsius	Fahrenheit
UID	0-5		LN.XYY
On/Off	7-9		ON,OFF
Temperatura impostata	11-12	11-13	nnC o nnnF
Temperatura ambiente	15-16	16-18	nnC o nnnF
Velocità ventola	19-22	21-24	VLow, Low, Med, High, Top, Auto, ...
Modalità di funzionamento	24-27	26-29	Cool, Heat, Fan, Dry, Auto, ...
Codice errore interno	29-32	31-34	OK - nessun errore, altrimenti Codice errore interno
Segnale filtro	34	36	- o # (Segnale filtro)
Richiesta	36	38	0 o 1

ESEMPIO

ls L2
L2.101 ON 25C 27C Low Cool OK - 1
L2.102 OFF 20C 27C High Cool OK - 0
OK

ls L2.101
L2.101 ON 25C 27C Low Cool OK - 1
OK

ls
L1.101 ON 25C 24C Low Cool OK - 1
L1.102 ON 22C 23C Med Cool OK - 0
L2.101 ON 25C 27C Low Cool OK - 1
L2.102 OFF 20C 27C High Cool OK - 0
OK

ls2

SINOSSI

ls2 [UID]

DESCRIZIONE

Come il comando ls, ma con precisione decimale nelle temperature.

Ottieni la lista dello stato delle Unità Interne. Se UID viene omesso, verranno elencate tutte le Unità Interne collegate alla linea di prodotti CoolMaster.

La riga di stato dell'Unità Interna ha un formato rigido, in modo che ogni campo di stato sia stampato in una posizione fissa.

· Riga di stato Unità Interna con scala di temperatura Celsius

01234567890123456789012345678901234567890

L1.102 ON 16.9C 27.0C High Cool OK - 0

· Riga di stato Unità Interna con scala di temperatura Fahrenheit

0123456789012345678901234567890123456789012

L1.102 ON 062.4F 080.6F High Cool OK - 0

Campo	Posizione nella stringa		Valori
	Celsius	Fahrenheit
UID	0-5		LN.XYY
On/Off	7-9		ON,OFF
Temperatura impostata	11-14	11-15	nn.nC o nnn.nF
Temperatura ambiente	17-20	18-22	nn.nC o nnn.nF
Velocità ventola	23-26	25-28	VLow, Low, Med, High, Top, Auto, ...
Modalità di funzionamento	28-31	30-33	Cool, Heat, Fan, Dry, Auto, ...
Codice errore interno	33-36	35-38	OK - nessun errore, altrimenti Codice errore interno
Segnale filtro	38	40	- o # (Segnale filtro)
Richiesta	40	42	0 o 1

query

SINOSSI

query <UID STRICT> <o|m|f|t|h|e|a|s>

DESCRIZIONE

Interroga una delle condizioni operative dell'Unità Interna indicata. Il parametro <UID STRICT> deve definire una singola Unità Interna nel formato Ln.XYY o XYY. Il valore risultante viene stampato come valore alfanumerico secondo la tabella seguente.

Query	Condizione operativa	Valore
o	On/Off	0 - Off, 1 - On
m	Modalità di funzionamento	0 - Raffreddamento 1 - Riscaldamento 2 - Auto 3 - Deumidificazione 4 - Haux 5 - Ventilazione
f	Velocità ventola	0 - Bassa 1 - Media 2 - Alta 3 - Auto 4 - Massima
t	Temperatura impostata	Valore naturale
e	Codice errore	0 - Nessun errore, altrimenti codice errore come nel comando ls
a	Temperatura ambiente	Valore naturale
h	Temperatura impostata	Precisione 0,01º
s	Posizione aletta	0 - Nessun controllo aletta a - auto (oscillazione) h - orizzontale 3 - 30º 4 - 45º 6 - 60º v - verticale x - stop (oscillazione)

ESEMPIO

query L1.100 o
1
OK

query L1.100 m
0
OK

query L1.100 t
25
OK

query L1.100 a
27
OK

query L1.100 f
2
OK

query L1.100 e
U4
OK

query L1.100 e
0
OK

query L1.100 h
20.50
OK

wh

SINOSSI

wh <UID STRICT> <h|e|w|a|t<+|-|temp>|b<+|->>

wh <UID STRICT>

DESCRIZIONE

Controlla l'Unità Scaldacqua. Se la lettera viene omessa, viene visualizzato lo stato speciale dello scaldacqua.

Lettera	Operazione	Compatibilità
		ME	P1P2 (Altherma)
h	Modalità riscaldamento	+
e	Modalità Eco	+
w	Modalità calda	+
a	Modalità antigelo	+
t	Serbatoio (+=on,-=off, temp=impostazione)		+
b	Booster (+=on,-=off)		+
"nessuna lettera"	Visualizza stato		+

Il controllo ON/OFF dell'Unità Scaldacqua viene effettuato con i comandi on e off standard.

ESEMPIO

Imposta la Modalità Calda sull'Unità Scaldacqua 101 sulla Linea L1

wh L1.101 w
OK

Imposta la temperatura del serbatoio dell'Unità Altherma 000 sulla Linea L4 a 40º

wh L4.000 t40
OK

Accendi il serbatoio dell'Unità Altherma 000 sulla Linea L4

wh L4.000 t+
OK

Accendi il Booster del serbatoio dell'Unità Altherma 000 sulla Linea L4

wh L4.000 b+
OK

Visualizza lo stato del serbatoio dell'Unità Altherma 000 sulla Linea L4

wh L4.000
L4.000 ON 40C 35C +
OK

main

SINOSSI

main [Ln]

main <UID STRICT> <0|1>

DESCRIZIONE

Cambia o interroga l'impostazione RC principale delle Unità Interne Daikin. Senza parametri, il comando main elenca l'impostazione RC principale di tutte le Unità Interne Daikin su tutte le linee. È possibile indicare il numero di linea Ln per elencare le Unità Interne Daikin su una linea specifica.

Impostazione RC principale	Descrizione
+	L'Unità Interna è RC principale
-	L'Unità Interna non è RC principale
?	Nessun RC principale nel sistema

 Note:

Per impostare un'Unità Interna come RC principale, è necessario prima rimuovere l'attuale RC principale.

ESEMPIO

Elenca l'impostazione RC principale delle Unità Interne sulla linea L2

main L2
L2.200 -
L2.201 -
L2.202 -
L2.203 -
L2.204 -
L2.205 -
L2.206 +
OK

Elenca l'impostazione RC principale di tutte le Unità Interne

main
L1.300 -
L1.301 +
L1.302 -
L2.100 ?
L2.101 ?
L2.102 ?
L2.103 ?
OK

Rimuovi RC principale: Unità Interna 206 sulla linea L2

main L2.206 0
OK

Imposta nuovo RC principale: Unità Interna 201 sulla linea L2

main L2.201 1
OK

vam

SINOSSI

vam <UID STRICT> <a|b|x|n|l|L|h|H|s|t|A|+|->

vam

vam <UID STRICT>

DESCRIZIONE

Controlla l'Unità di Ventilazione.

· vam <UID STRICT> - visualizza lo stato dell'Unità di Ventilazione.

· vam - visualizza lo stato di tutte le Unità di Ventilazione.

Lettera	Operazione	Compatibilità
		DK	ME	LG	SM
a	Modalità Auto	+	+	+	+
b	Modalità Bypass (Bps)	+	+		+
x	Modalità Scambiatore di Calore (HExc)	+	+	+	+
n	Modalità Normale			+
S	Modalità Sleep				+
l	Ventilazione Bassa	+	+	+	+
L	Ventilazione Bassa con Fresh-Up	+
h	Ventilazione Alta	+	+	+	+
H	Ventilazione Alta con Fresh-Up	+
s	Ventilazione Super Alta			+	+
t	Ventilazione Massima		+
A	Ventilazione Automatica		+	+
+	Accendi unità di ventilazione*				+
-	Spegni unità di ventilazione*				+

Il controllo ON/OFF dell'unità di ventilazione viene effettuato con i normali comandi on e off.

Esistono però unità doppie, composte da Unità di Condizionamento e Unità di Ventilazione. In questo caso i comandi on e off

controlleranno l'Unità di Condizionamento, mentre vam <UID STRICT> +/vam <UID STRICT> - controlleranno l'Unità di Ventilazione.

ESEMPIO

Imposta la modalità Scambiatore di Calore sull'Unità di Ventilazione 101 sulla Linea L1

vam L1.101 x
OK

lock

SINOSSI

lock [UID STRICT]

lock [UID] <-|+>[o|m|t|n]

DESCRIZIONE

La maggior parte dei sistemi HVAC dispone di una funzione di blocco (inibizione) per impedire all'utente di modificare lo stato dell'Unità Interna tramite controller locale cablato o remoto. La stessa funzionalità è fornita dalla linea di prodotti CoolMaster tramite il comando lock.

· lock <UID STRICT> - Interroga i blocchi per tutte o specifiche Unità Interne.

<UID STRICT> definisce una specifica Unità Interna nel formato Ln.XYY

Opzioni di blocco	Operazione
+	Blocco totale: On/Off, Modalità, Temperatura impostata
-	Sblocco totale: On/Off, Modalità, Temperatura impostata
+o	Blocca On/Off
-o	Sblocca On/Off
+m	Blocca Modalità
-m	Sblocca Modalità
+t	Blocca Temperatura impostata
-t	Sblocca Temperatura impostata
+n	Blocca Accensione
-n	Sblocca Accensione

Diverse opzioni di blocco possono essere combinate in un unico comando (vedi esempi sotto)

COMPATIBILITÀ

Tipo AC	Opzioni di blocco
	Blocco totale	On/Off	Modalità	SetPoint	Accensione
DK	+	+	+	+	+
SA		+	+	+
ME		+	+	+
LG	+		+	+
SM	+		+
TO		+	+	+
MH	+	+
HT	+		+
SI	+	+	+	+
FJ		+	+	+
MD,TR,KT,CG	+		+
HA		+	+	+
GMV5	+	+	+	+
BS		+	+	+

ESEMPIO

Interroga i blocchi per l'Unità Interna L1.103 (SA/TO/PN)

lock L1.103
-o -m -t
OK

Interroga i blocchi per l'Unità Interna L2.101 (MD/KT/TR/CG/HT)

lock L2.101
+
OK

Interroga i blocchi per l'Unità Interna L1.100 (DK)

lock L1.100
-o -m -t +n
OK

Blocca il cambio modalità e sblocca il cambio Set Point

lock L1.102 +m-t
OK

Blocco totale

lock L5.002 +
OK

inhibit

SINOSSI

inhibit [UID] <0|1>

DESCRIZIONE

La linea di prodotti CoolMaster forzerà lo stato OFF delle Unità Interne quando inhibit è impostato a 1 (abilitato). Impostando

inhibit di nuovo a 0 (disabilitato) si ripristina lo stato ON/OFF delle Unità Interne. L'Unità Interna verrà riaccesa se era accesa

prima dell'inibizione.

ESEMPIO

Inibisci l'Unità Interna 102 sulla linea L1. L'unità verrà forzata su OFF.

inhibit L1.102 1
OK

Rimuovi l'inibizione dall'Unità Interna 102 sulla linea L1

inhibit L1.102 0
OK

Inibisci tutte le Unità Interne

inhibit 1
OK

Rimuovi l'inibizione da tutte le Unità Interne

inhibit 0
OK

group

SINOSSI

group

group <UID1 STRICT> <UID2 STRICT>

group delall

group -G

group ram R

DESCRIZIONE

Gestisce le operazioni di gruppo nella linea di prodotti CoolMaster. Raggruppare due Unità Interne significa che la seconda Unità Interna seguirà le impostazioni ON/OFF, Modalità, Velocità Ventola, Temperatura impostata e Swing della prima Unità Interna.

· Nel formato senza parametri group elenca i gruppi esistenti

· group delall - elimina tutti i gruppi

· group -G - elimina il gruppo numero G (i numeri dei gruppi sono visualizzati nell'elenco dei gruppi esistenti)

· group <UID1 STRICT> <UID2 STRICT> - crea un nuovo gruppo, dove UID2 seguirà UID1

· group ram R - crea un database gruppi per R gruppi. L'operazione avrà effetto dopo il riavvio. Utilizzare questa operazione solo se il database gruppi predefinito è troppo piccolo.

ESEMPIO

Raggruppa l'Unità Interna L5.001 con L5.002

group L5.001 L5.002
OK

Elenca i gruppi esistenti

group
G000: L5.001 --> L5.002
G001: L5.001 --> L5.003
OK

Elimina il gruppo numero 0

group -0
OK

Elimina tutti i gruppi

group delall
OK

Crea un database di gruppi per 50 gruppi

group ram 50
OK, Riavvio richiesto!

va

SINOSSI

va

va auto

va delall

va ram R

va - <UID STRICT|VA>

va + <UID STRICT> <VA>

DESCRIZIONE

Per semplificare la traduzione dell'UID in indirizzo oggetto Modbus, la linea di prodotti CoolMaster utilizza la VA (Virtual

Address), associata all'UID. Ogni UID può avere nessuna, una o più VA associate, ma ogni VA può essere

associata solo a un UID. Le VA sono semplici numeri che partono da 001 (decimale). Il concetto di Virtual Address è

applicabile a CoolGate 5 e ModBus IP.

· Nel formato senza parametri il comando va elenca tutte le associazioni VA e i relativi indirizzi ModBus in formato esadecimale

e decimale.

· va auto - la linea di prodotti CoolMaster assocerà automaticamente le VA agli UID esistenti (visibili con il comando ls)

Questa operazione eliminerà le associazioni precedenti

· va delall - elimina tutte le associazioni VA

· va ram R - crea un database VA per R associazioni. L'operazione avrà effetto dopo il riavvio. Utilizzare questa operazione

solo se il database VA predefinito è troppo piccolo.

· va - <UID STRICT|VA> - elimina tutte le associazioni VA con una specifica Unità Interna o elimina una specifica associazione VA

· va + <UID STRICT> <VA> - aggiunge una nuova associazione VA

ESEMPIO

Associa automaticamente tutte le Unità Interne esistenti

va auto
OK

Associa la VA 007 all'Unità Interna 100 sulla linea L1

va + L1.100 7
OK

Elenca tutte le associazioni VA

va

L1.100 --> 001 [Hex: 0x0011 | Dec: 0017]
+-> 007 [Hex: 0x0071 | Dec: 0113]
L1.101 --> 002 [Hex: 0x0021 | Dec: 0033]
L2.101 --> 003 [Hex: 0x0031 | Dec: 0049]
L2.102 --> 004 [Hex: 0x0041 | Dec: 0065]
L2.103 --> 005 [Hex: 0x0051 | Dec: 0081]
L2.104 --> 006 [Hex: 0x0061 | Dec: 0097]
OK

Elimina tutte le associazioni VA dell'Unità Interna 100 sulla linea L1

va - L1.100
OK

Elimina l'associazione VA numero 4

va - 4
OK

Elimina tutte le associazioni VA

va delall
OK

Crea un database VA per 200 associazioni

va ram 200
OK, Riavvio richiesto!
