Este artigo se aplica aos dispositivos CooLinkBridge
Características
• Integração perfeita de sistemas HVAC* com controladores de automação residencial e BMS.
• Comunicação bidirecional permitindo controle total e monitoramento dos sistemas HVAC* conectados.
• Protocolos de integração: BACnet MSTP/IP, Modbus TCP/RTU, ASCII
• Tela LCD para configurar, monitorar e ajustar as unidades conectadas
• Aplicativo móvel de controle HVAC* baseado em nuvem — acesso remoto por smartphone, tablet e computador
• Garantia do dispositivo – 3 anos**
Especificações Técnicas | |
Alimentação | |
| Alimentação (Adaptador de energia externo incluso) | 24 - 9 VDC (120VAC 60 Hz /220VAC 50 Hz) |
| Consumo | 1 Watt |
Dimensões e Peso | |
| Dimensões (A x L x P) (polegadas/mm) | 2,56 x 4,64 x 1,25 / 65 x 118 x 32 |
| Peso (lbs/Kg) | 0,26 / 0,12 |
Condições de Operação e Instalação
| |
| Limite de Temperatura Ambiente -10° C a +60° C / +14 F a +140 F | |
| Umidade (%) | 0% a 96% |
| Comprimento máximo permitido da fiação RS485 (ft/m) | 3280/1000 |
| Fixação Ímãs, Parafusos | |
Cabeamento de Comunicação Externa | |
| Comunicação HVAC (Depende da marca) |
Cabo blindado de 2-3 fios Siga as orientações do fabricante do HVAC |
| RS485 para Modbus-RTU/BACnet-MSTP | Par trançado blindado AWG 20-24 |
Certificações e Normas |
CE, FCC, BTL |
Interfaces | |
| RS 485 | BACnet MSTP, Modbus RTU |
| Ethernet | RJ45, 10/100Mbps |
| USB A | Host |
| USB mini | Debug |
* Depende do fabricante
** Consulte os Termos e Condições de Garantia da CoolAutomation
Desenhos dimensionais:

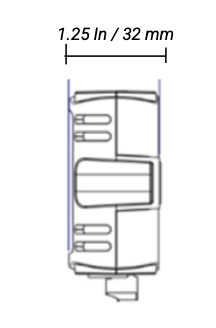

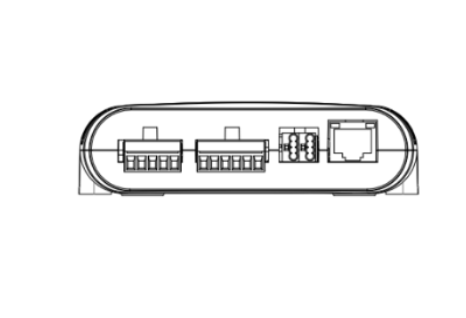

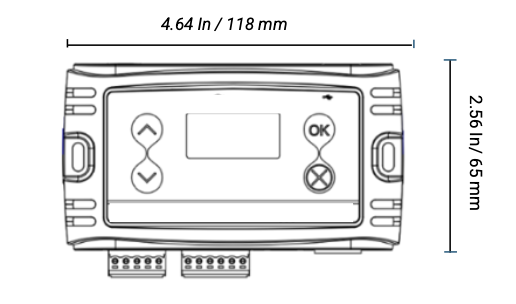

Vista Frontal Vista Lateral Vista Inferior

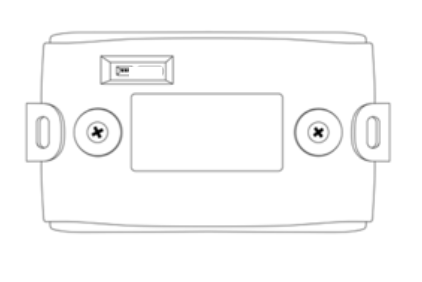

Vista Traseira
