Iniciando e configurando o CoolMaster EDGE

Ao fazer login no dispositivo, o usuário acessa a tela principal de configuração:



1. Linhas

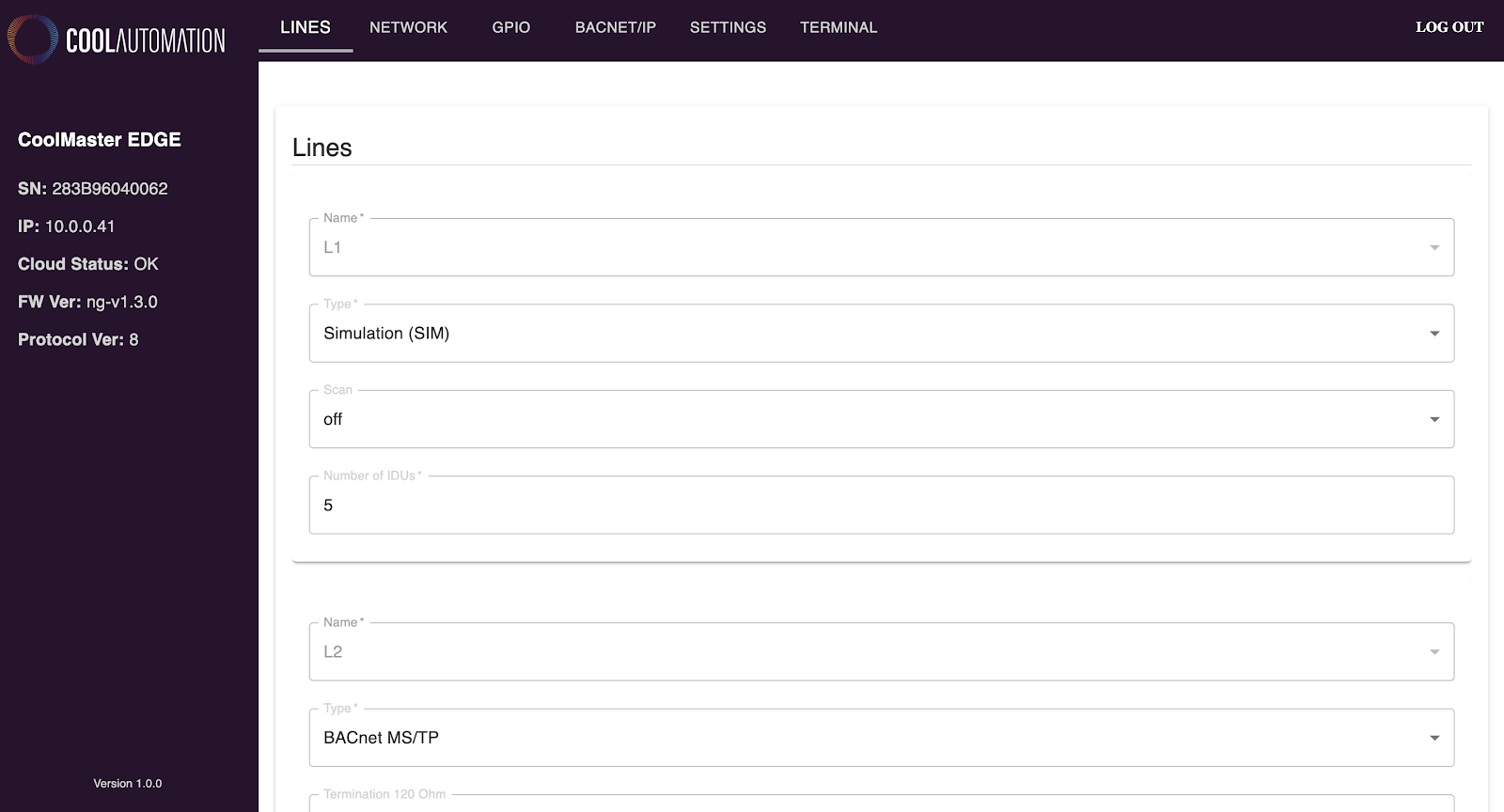

Configure as linhas conforme necessário para os sistemas conectados em cada linha específica.

As seguintes propriedades de linha estão disponíveis:

• Nome – o nome desta linha conforme indicado nas etiquetas dos dispositivos - L1, L2, L3, L8 (USB), L9 (USB-C)
• Tipo – O tipo da linha. Após selecionar o tipo, todos os parâmetros relacionados ao tipo são exibidos (parâmetros diferentes estão disponíveis para cada tipo de linha).

Os seguintes tipos estão disponíveis para seleção:

• BACnet MSTP – define a linha como RS485 com BACnet MSTP.
  • Taxa de Baud – taxa de comunicação na linha: 9600 ou 38400
  • Polaridade – defina se é Normal (A/B) ou invertida (B/A)
  • Vendor ID –1164 (somente leitura) – ID de fornecedor BACnet da CoolAutomation atribuído pela ASHRA. Usado na propriedade Vendor ID.
  • Nome do Modelo – CoolMasterEDGE (somente leitura). Propriedade de nome do modelo BACnet.
  • Device ID - Propriedade de ID do dispositivo BACnet (número de instância). Pode ser configurado conforme as diretrizes do padrão BACnet. O padrão é 123.
  • MSTP MAC – o endereço do dispositivo CoolMaster EDGE na rede MSTP.
• Modbus RTU - define a linha como RS485 com Modbus RTU.
  • Modelo do Medidor de Energia – selecione na lista o medidor de energia que você está conectando. Apenas medidores de energia pré-integrados podem ser selecionados.
  • Taxa de Baud – taxa de comunicação na linha: 9600, 19200, 38400, 57600, 115200
  • Polaridade – defina se é Normal (A/B) ou invertida (B/A)
• Midea V5 (MDV5) - define a linha como RS485 conectando à série Midea VRF V5
• Midea V8 (MDV8) - define a linha como RS485 conectando à série Midea VRF V8
• Samsung  - define a linha como RS485 conectando ao VRF da Samsung. Configurações avançadas:
  • Master – quando outro controlador central estiver conectado na mesma linha, o dispositivo EDGE deve ser configurado como “Off”. Caso contrário, “On”.
  • Polaridade – defina se é Normal (A/B) ou invertida (B/A)
• CoolPlug - define a linha como RS485, para conexão especificamente com CoolPlug com fio
• Simulação (SIM) - define a linha como simulação de controle de um sistema VRF
  • Número de IDUs - apenas para o tipo de linha Simulação. Defina o número de unidades a simular na linha VRF.
• Não utilizada – linha não está em uso
• Daikin – (disponível apenas na linha 2) conectar à linha de comunicação Daikin D3-Net
  • Terminação 120 Ohm
• Mitsubishi Electric (ME)
  • Terminação 120 Ohm
• Toshiba TCC (TOTCC)
• Gree (GMV5)



2. Rede

• Modo – Estático ou DHCP
• Quando Estático é selecionado, você deve definir o endereço IP, máscara de rede, gateway e (opcional) servidores DNS



3. GPIO

Permite conectar a fontes de saída digital para controle centralizado do dispositivo em alguns cenários (ex: conectar à ativação de portas corta-fogo e desligar todas as ventilações)

Selecione entre Todas as unidades Ligadas ou Todas as unidades Desligadas e defina o estado Normalmente Ligado/Desligado.



4. BACNET/IP

Permite configurar o dispositivo EDGE como cliente BACnet IP para descobrir dispositivos BACnet de terceiros. A comunicação será feita pela porta Ethernet IP da linha específica.

Você pode ativar ou desativar a interface BACnet IP do dispositivo EDGE

• Vendor ID –1164 (somente leitura) – ID de fornecedor BACnet da CoolAutomation atribuído pela ASHRA. Usado na propriedade Vendor ID.
• Device ID - Propriedade de ID do dispositivo BACnet (número de instância). Pode ser configurado conforme as diretrizes do padrão BACnet. O padrão é 123
• Device Network - Número da rede BACnet IP. Pode ser configurado de 1 a 65.534. O padrão é 1.
• BIP Port - Porta de comunicação UDP a ser usada para comunicação BACnet IP.
• RW Interval
• WHOIS interval - frequência com que as mensagens de descoberta Who-Is são transmitidas automaticamente em milissegundos. O padrão é 6.000.
• BBMD Address - Endereço IP de destino a ser usado para BBMD
• BBMD Port - Porta de comunicação UDP a ser usada para o endereço de destino BBMD



5. Configurações

• Gerenciamento de Horário – Na maioria das instalações, o dispositivo obterá o horário do relógio da rede (NTP). Em casos onde o NTP não está disponível, é possível ajustar o horário manualmente.
  • O horário é necessário para executar agendas locais e lógicas baseadas em tempo.
  • Se o dispositivo estiver conectado à nuvem, ele obterá o horário da rede da nuvem.

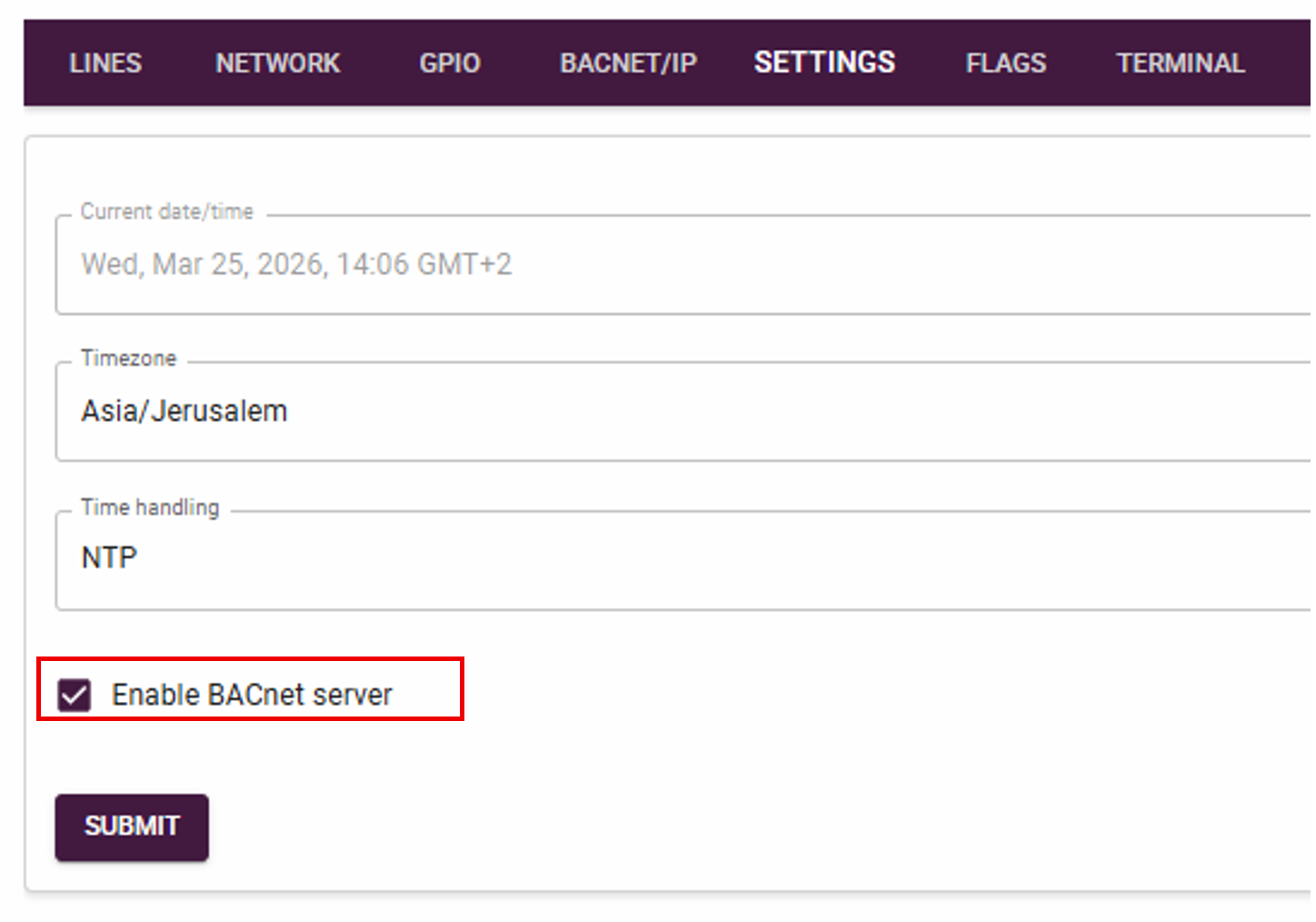

• Para criar um dispositivo BACnet como uma unidade, você pode ativar o servidor BACnet:


6. Terminal

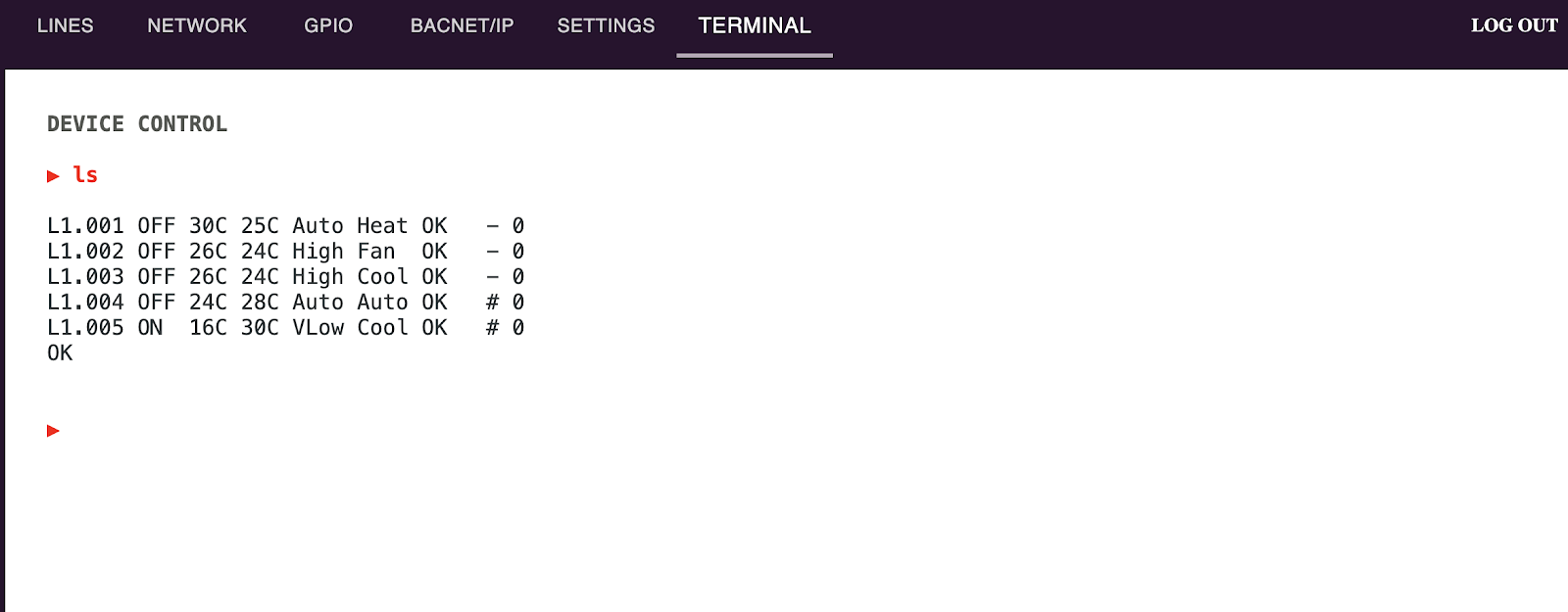

Abre um console de terminal onde o usuário pode configurar o dispositivo usando os comandos de terminal.

O dispositivo EDGE, com seu processamento e armazenamento avançados, permite recursos únicos quando instalado em um ambiente com conexão de internet instável.

A seguir estão as principais funções disponíveis ao usar o CoolMaster EDGE:

1. Bufferização Local de Dados

O dispositivo EDGE pode lidar com períodos de desconexão da rede sem perder dados na rede local ou nas interfaces locais diretas.

O mecanismo mantém todos os dados coletados no cartão Micro SD durante o período de desconexão da rede. Assim que a conexão de rede retorna, os dados são enviados para a nuvem e sincronizados com os dados anteriores para recuperação posterior.

O cartão SD que acompanha o equipamento pode armazenar pelo menos 48 horas de dados. Dependendo do número de unidades conectadas, o período de armazenamento pode ser ainda maior.

O envio dos dados para a nuvem pode levar algumas horas e está altamente relacionado à estabilidade da internet, topologia da rede, firewalls e à quantidade de dados a serem sincronizados.

 Observação: esse recurso só funcionará se o cartão Micro SD estiver instalado e formatado conforme as especificações da CoolAutomation. Por padrão, o dispositivo é enviado de fábrica com o cartão SD instalado e pronto para uso.

2. Aplicativo de Controle Local

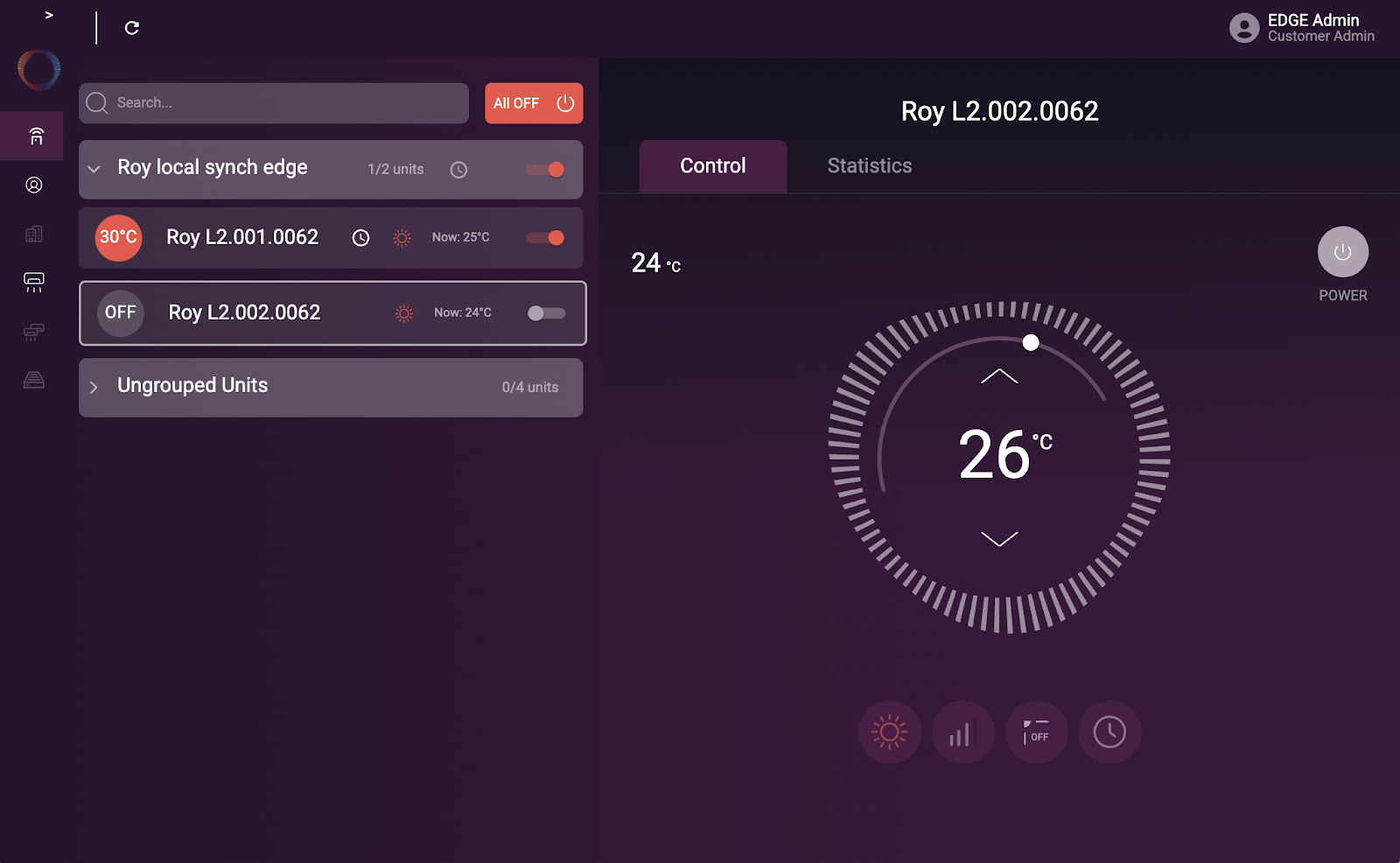

O dispositivo EDGE possui um servidor web que permite o acesso direto de navegadores locais, mesmo sem conexão com a Internet. Isso facilita o controle, agendamento e configurações básicas das unidades de ar-condicionado pela rede local (LAN), ideal para locais sem acesso à internet ou com redes instáveis.

Ao controlar as unidades pelo aplicativo local (navegador no celular ou computador), toda a atividade é registrada e sincronizada com a nuvem (se acessível e registrada) para auditoria e acompanhamento da saúde do sistema posteriormente.

O aplicativo local funciona de forma independente dos aplicativos baseados na nuvem e sincroniza automaticamente quando há conexão com a nuvem.

Se um comando for enviado tanto pelo aplicativo da nuvem quanto pelo aplicativo local, o último comando recebido pelo dispositivo será executado.

Observação: Fique atento a possíveis sobreposições entre os aplicativos da nuvem e local e conceda acessos de forma inteligente para evitar conflitos.

1. Como acessar o aplicativo local

• Navegador no computador: http://<endereço IP do dispositivo>/control (ex: http://192.168.1.2/control)

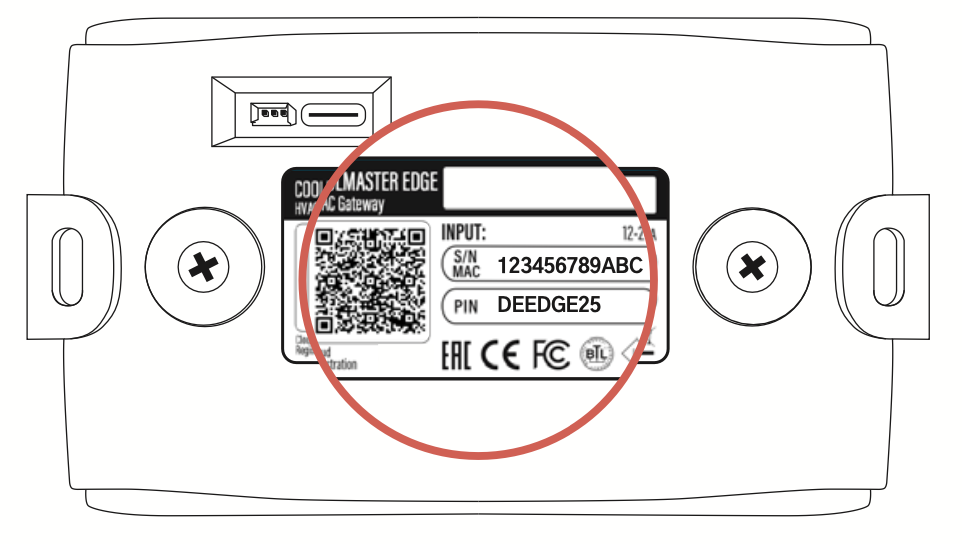

• As credenciais padrão de usuário são o SN e o PIN do dispositivo, que podem ser encontrados na etiqueta na parte de trás do aparelho.



2. Recursos de Controle Local

As seguintes funções de controle estão disponíveis pelo aplicativo local e também são sincronizadas com os aplicativos na nuvem:

• Comandos de controle – Liga/Desliga, Setpoint, Modo, Velocidade do Ventilador, Louver
• Agendamentos

3. Gerenciamento de Usuários Locais

O usuário padrão do dispositivo local é um usuário administrador.

Esse usuário Admin não pode ser excluído. Ele pode adicionar mais usuários locais – todos terão os mesmos direitos de acesso (admin), mas podem ter nomes de usuário e senhas diferentes.

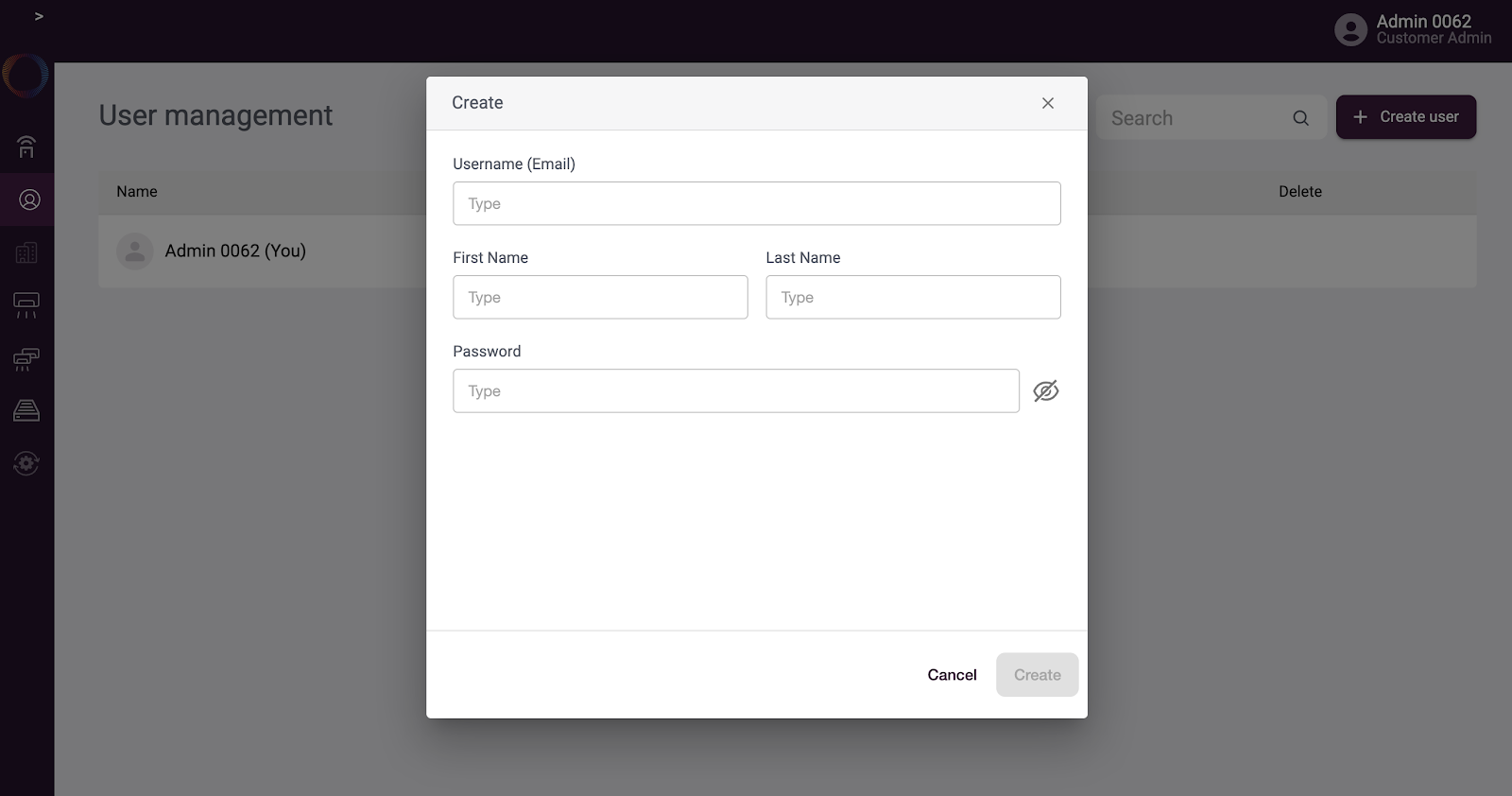

Na aba de gerenciamento de usuários, clique em “Criar Usuário” para adicionar um novo usuário:

Observação: Os usuários locais não são sincronizados com os usuários do aplicativo na nuvem.

4. Configurações Locais das Unidades

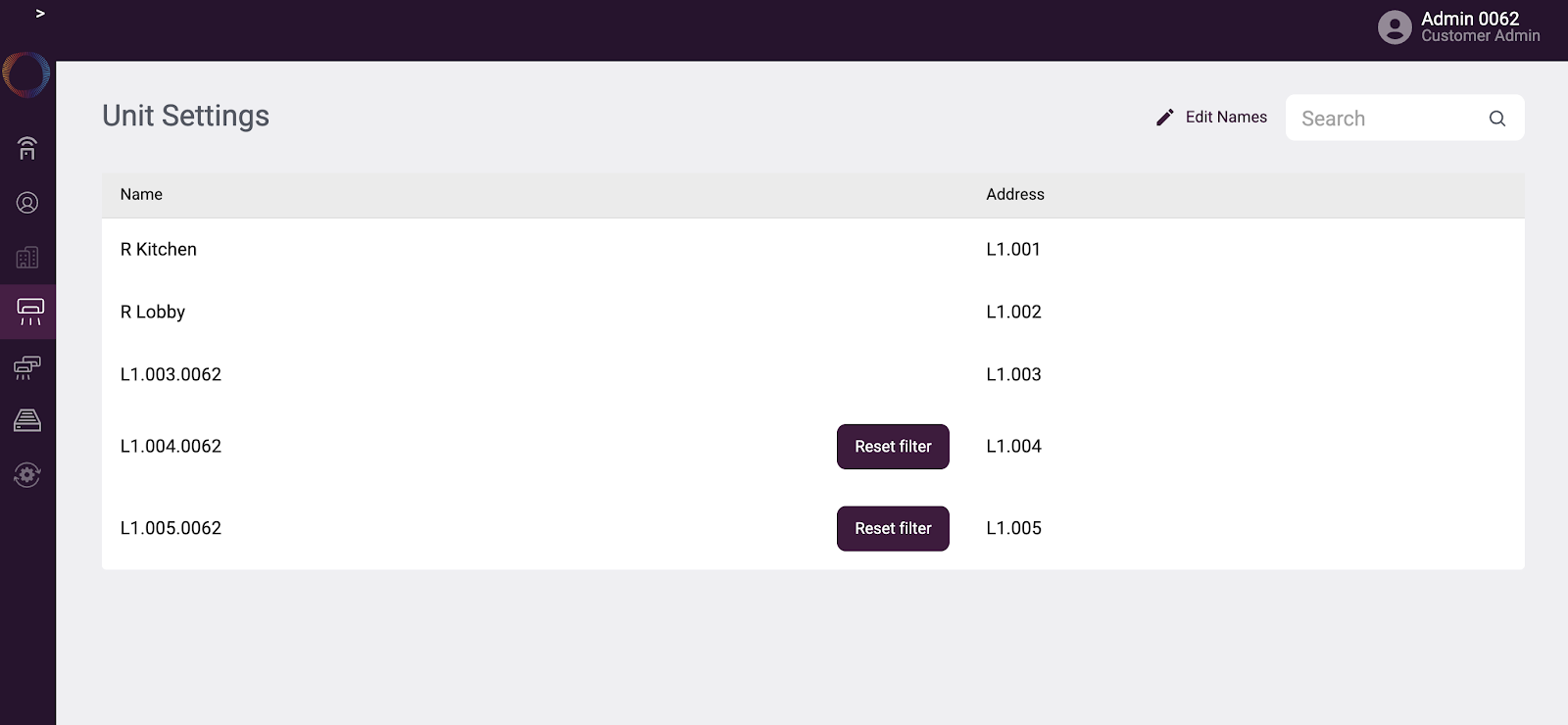

Na aba Configurações das Unidades, os usuários podem alterar os nomes das unidades conectadas ao dispositivo EDGE. Clique no botão Editar Nomes, faça as alterações desejadas e salve.

Todas as alterações serão sincronizadas com os nomes das unidades no aplicativo da nuvem, caso o dispositivo esteja registrado e conectado à nuvem.

 Observação: se alterações forem feitas tanto no aplicativo da nuvem quanto no aplicativo local, a última alteração será considerada. Evite conflitos definindo corretamente os direitos de acesso a essas configurações na nuvem e no aplicativo local.

5. Gerenciamento Local de Grupos

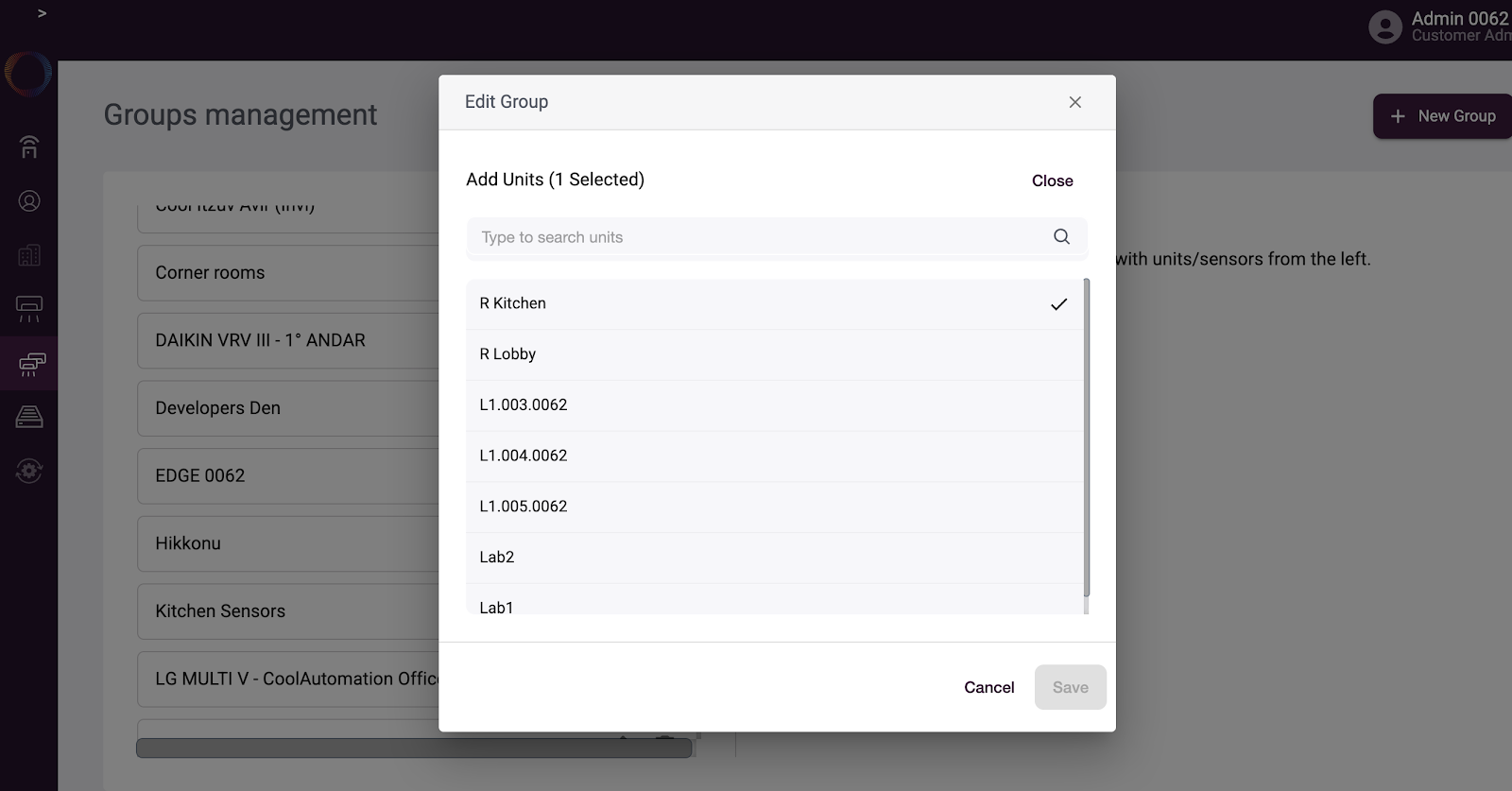

Na aba de Gerenciamento de Grupos, os usuários podem definir novos grupos, editar grupos e alterar nomes de grupos.

O gerenciamento local de grupos se refere apenas a grupos onde todas as unidades do grupo estão neste mesmo dispositivo EDGE. Se houver grupos na nuvem com unidades do EDGE e de outros dispositivos, esses grupos não aparecerão no controle local do EDGE, para evitar conflitos de permissões de usuário.

6. Configurações Avançadas de Controle Local

Na aba Controle Avançado, o usuário administrador pode gerenciar algumas lógicas avançadas de controle pelo aplicativo local.

Consulte o Guia do usuário do aplicativo Professional da CoolAutomation para uma descrição mais detalhada dessas configurações avançadas de controle.

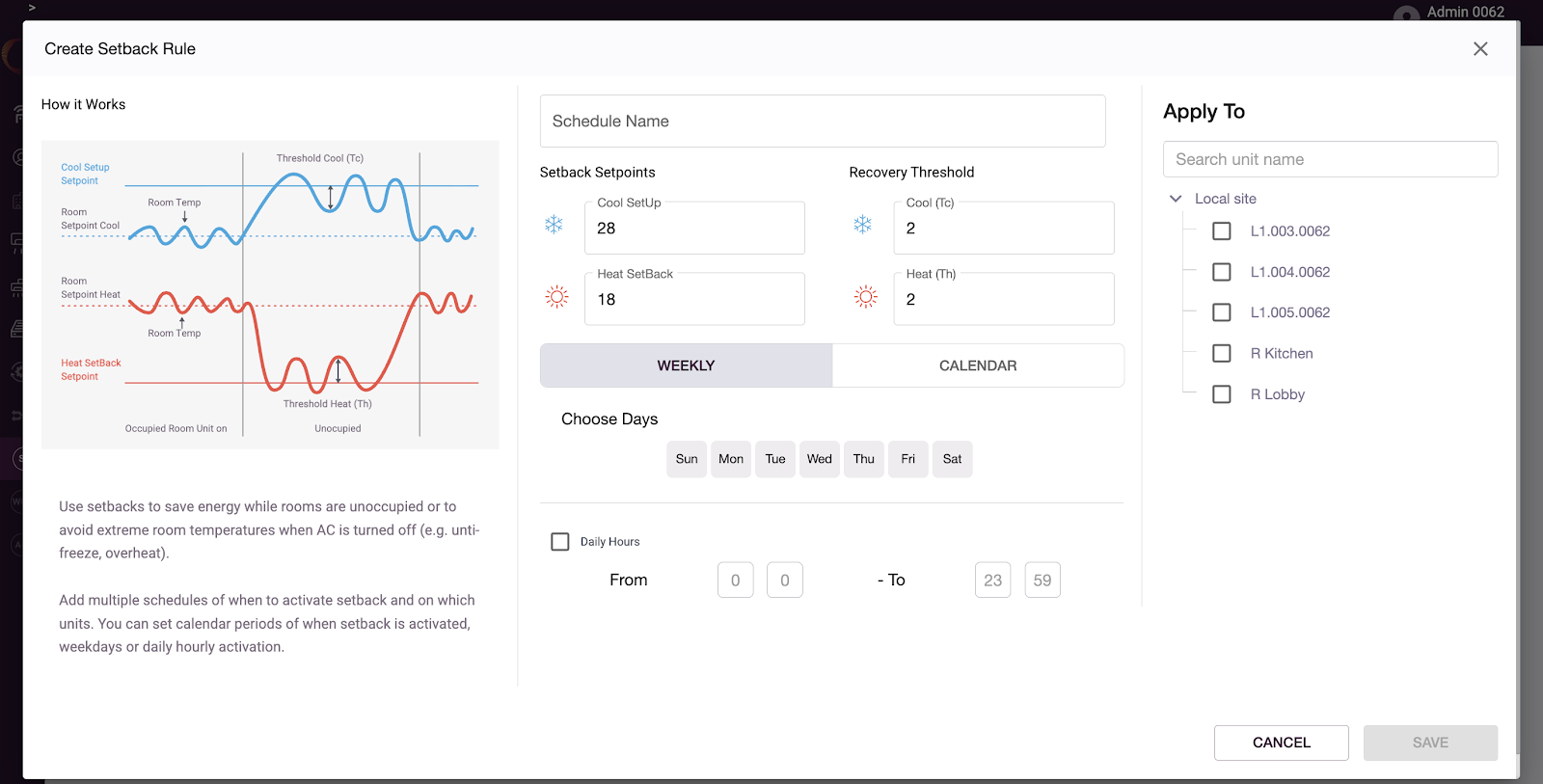

• Setback - permite configurar horários de setback para economia de energia.

A configuração de changeover é sincronizada entre os aplicativos da nuvem e local quando há conexão de rede disponível

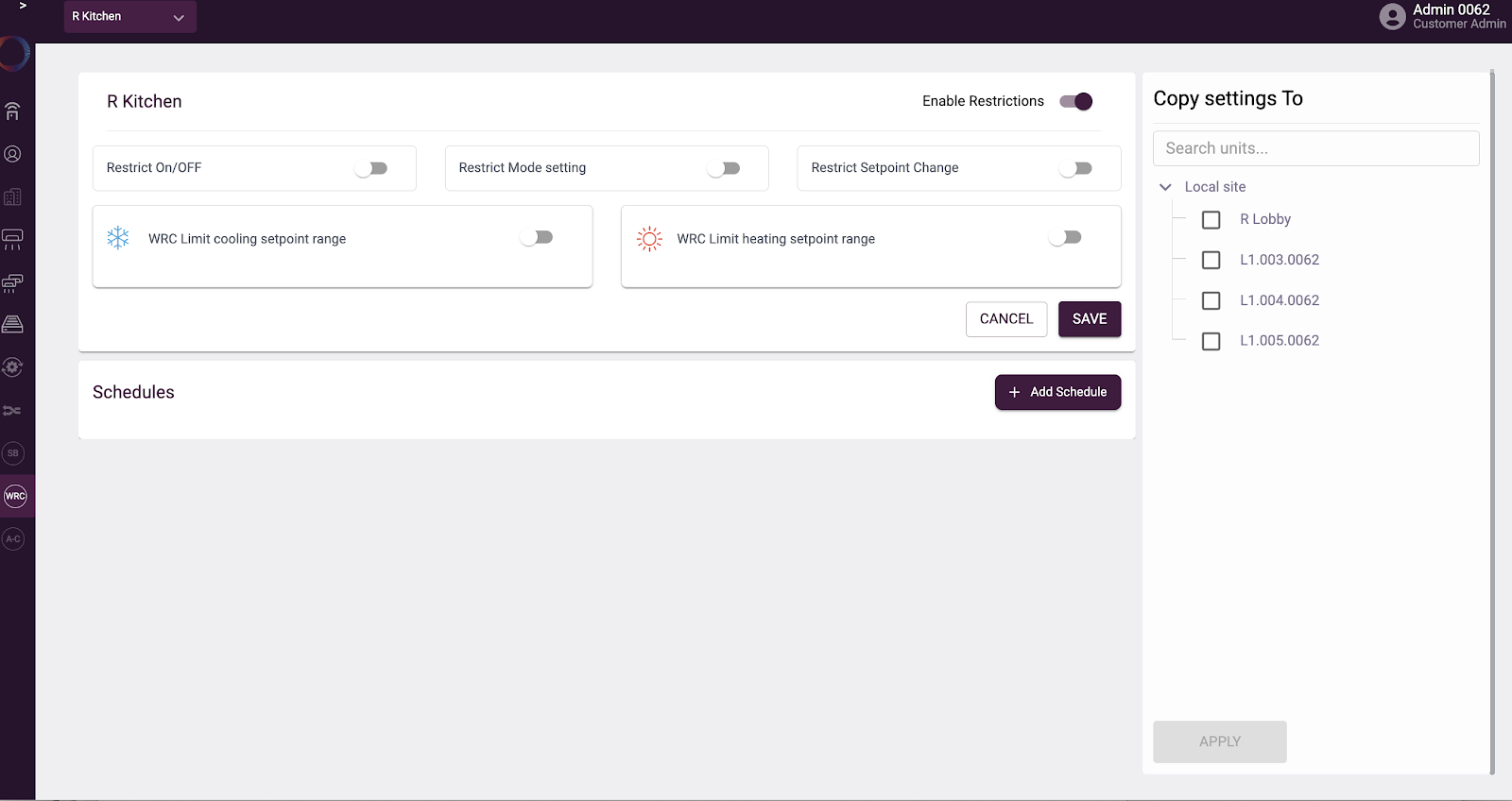

• Restrição WRC - permite desabilitar algumas alterações feitas pelo Controle Remoto de Parede (WRC). A configuração de restrição WRC não restringe a alteração no Termostato; porém, ela reforça a configuração identificando que uma alteração foi feita via Termostato e retorna o ajuste do termostato ao estado anterior à alteração.

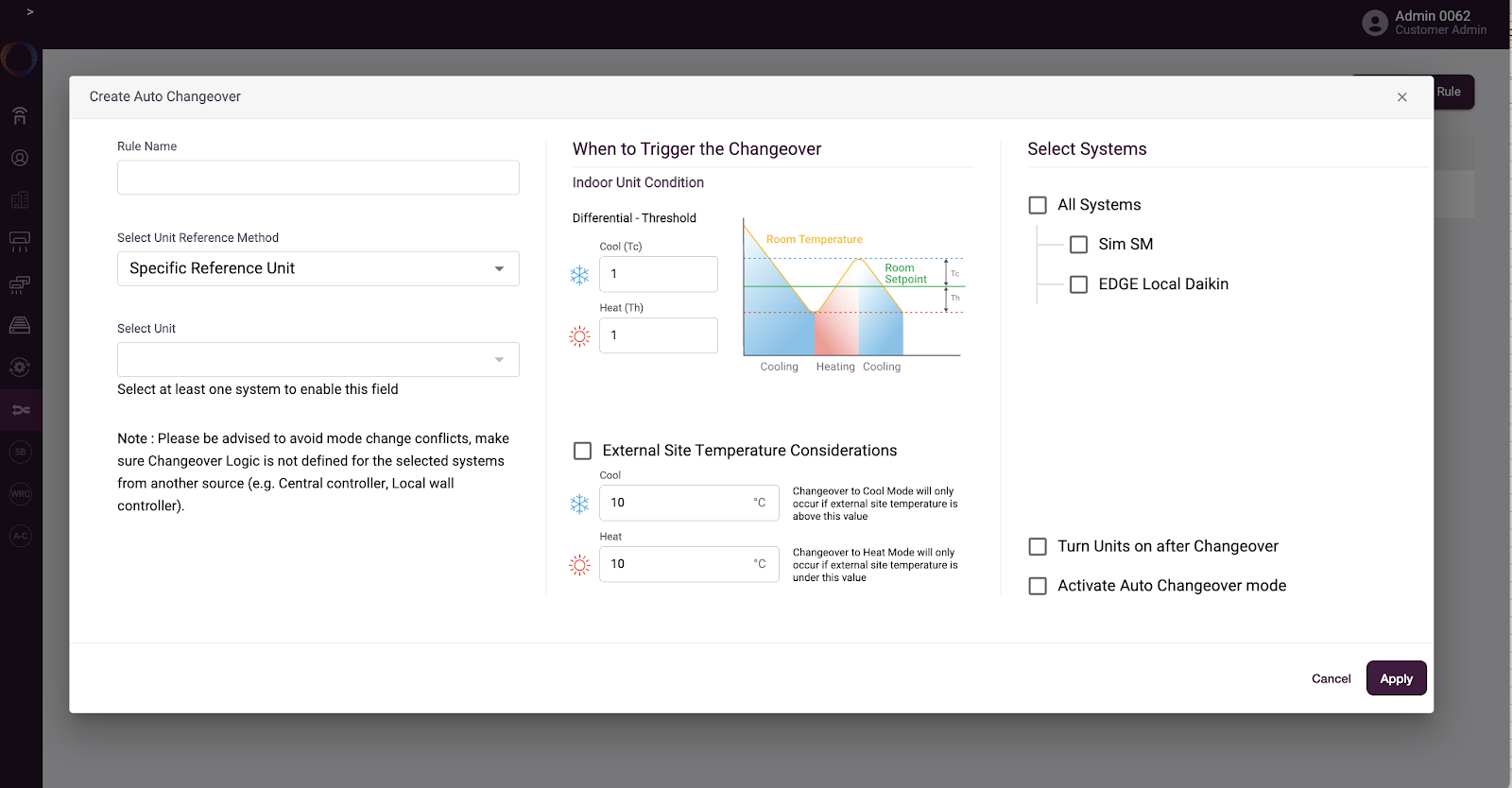

• Auto Changeover - permite configurar regras de troca automática para sistemas de bomba de calor.

A configuração dos sistemas (agrupamento de unidades em sistemas) é feita no gerenciamento de sites na nuvem.

Observação importante: Ao configurar regras de auto changeover, o usuário deve estar ciente dos sistemas de bomba de calor. Configurar auto changeover em apenas parte das unidades de um sistema pode resultar em falha na execução e a troca não será realizada como esperado.

A configuração de changeover é sincronizada entre os aplicativos da nuvem e local quando há conexão de rede disponível.

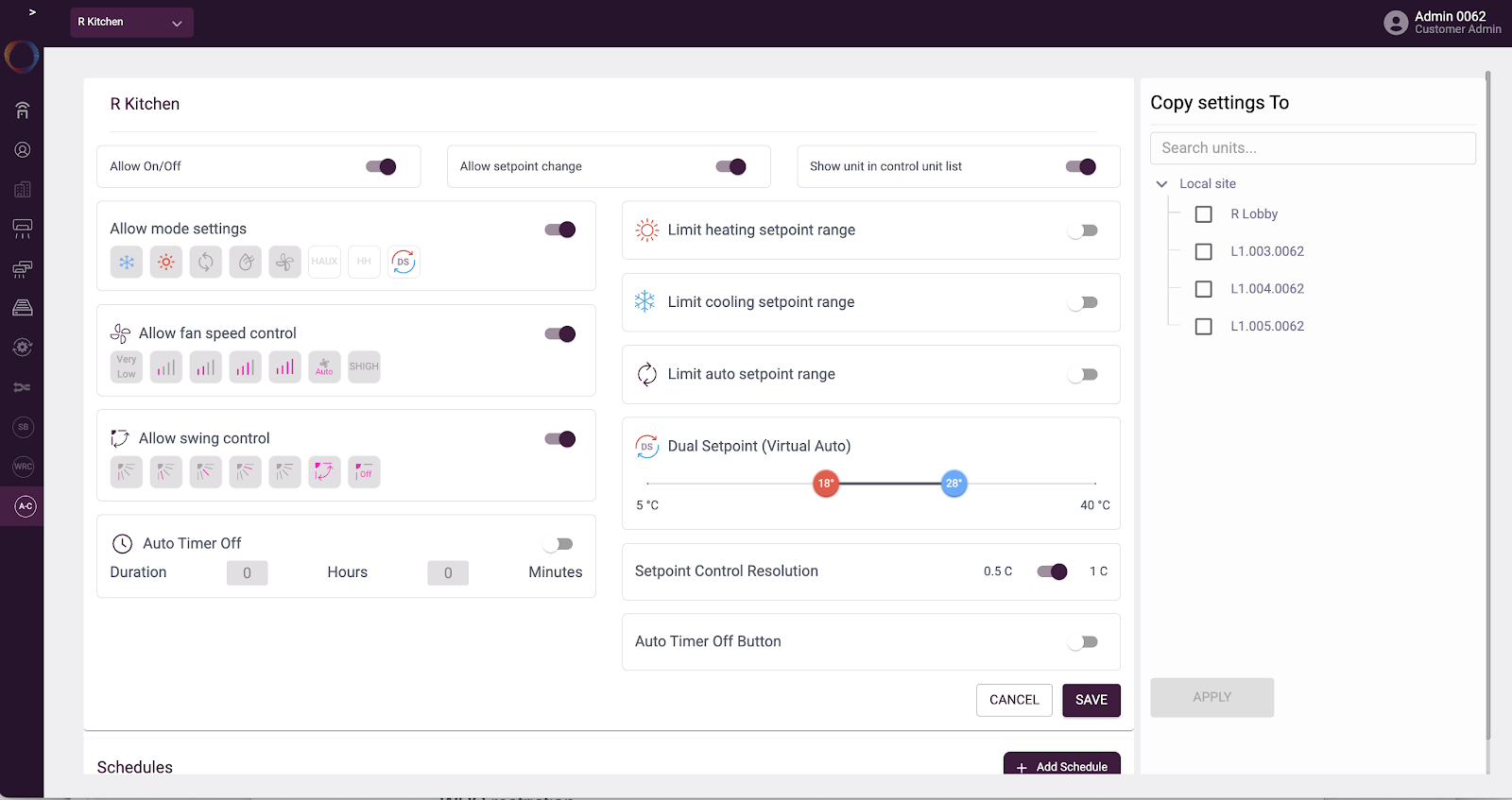

• Controle pelo App – permite configurar quais controles estarão disponíveis pelo aplicativo (local e/ou nuvem) para cada unidade.

A configuração dos controles do app é sincronizada entre os aplicativos da nuvem e local quando há conexão de rede disponível.

3. Lógica local no dispositivo

O dispositivo EDGE possui um processador potente que permite executar lógicas avançadas de automação sem depender de conexão contínua com a internet.

Uma vez que a lógica de automação é definida nos aplicativos (lógica avançada do Professional App ou controles avançados do app local), ela é armazenada na memória local do dispositivo e será executada independentemente do status da conexão com a internet.

As seguintes lógicas são configuradas para rodar localmente:

• Agendamentos – podem ser definidos nos aplicativos da nuvem (Control, Professional) e sincronizados com o dispositivo, ou podem ser definidos no aplicativo de Controle Local. Se definidos na nuvem, serão sincronizados com o dispositivo e então executados localmente. Se definidos no app local, serão sincronizados com a nuvem quando houver conexão. Se não houver conexão – o agendamento ainda pode ser feito e executado no dispositivo local.
• Intertravamentos, regras de anomalia – Só podem ser definidos no aplicativo da nuvem, enviados ao dispositivo e executados localmente. O monitoramento dessas atividades estará disponível apenas nas ferramentas do Professional App (auditoria, diagnóstico de unidade) e somente quando houver conexão com a nuvem. Se houver desconexão da rede durante as ações, elas serão registradas localmente e sincronizadas com a nuvem para registro e análise.

Observação: apenas regras onde TODAS as unidades/sensores estão conectados ao mesmo dispositivo serão enviadas para o dispositivo.

Toda a atividade durante o período de desconexão é registrada localmente e enviada* para a nuvem quando a rede reconectar, para auditoria futura.

Observação: O tamanho dos registros mantidos no dispositivo depende da capacidade do cartão SD local. Pelo menos 48 horas serão armazenadas no cartão SD fornecido. Acima desse tamanho, depende da configuração exata do local.

Funções enviadas da nuvem e que funcionam no dispositivo mas não aparecem no aplicativo local:

• Intertravamentos

Quando a sincronização está em andamento entre os aplicativos locais e em nuvem, um ícone de sincronização é exibido em ambos os lados se o usuário estiver navegando na tela correspondente.

4. Conectando Clientes BACnet

O dispositivo EDGE permite a conexão de controladores BACnet locais, via BACnet IP ou BACnet MSTP. Para iniciar a integração, siga as etapas de configuração BACnet conforme descrito na seção de configuração do dispositivo acima.

Para mapear um novo dispositivo BACnet, faça login no aplicativo Professional na nuvem e siga os passos abaixo

Observação: o mapeamento BACnet e as configurações de controles exigem uma assinatura ativa do aplicativo Professional no local onde o dispositivo EDGE está conectado.

1. Mapeamento de Dispositivo BACnet

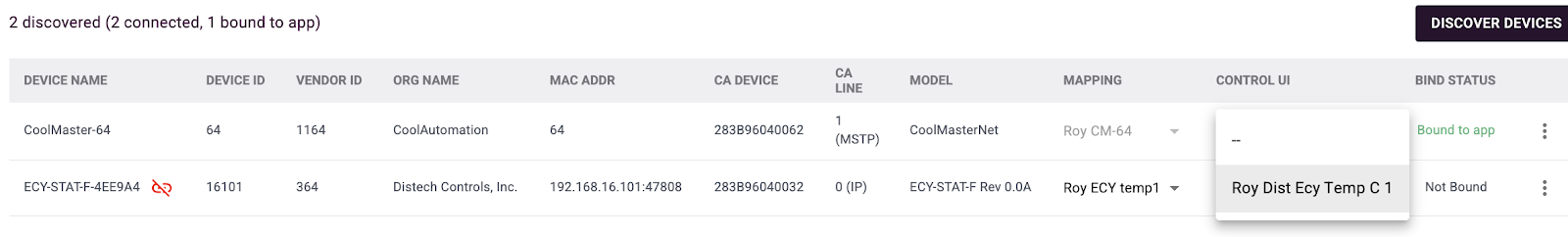

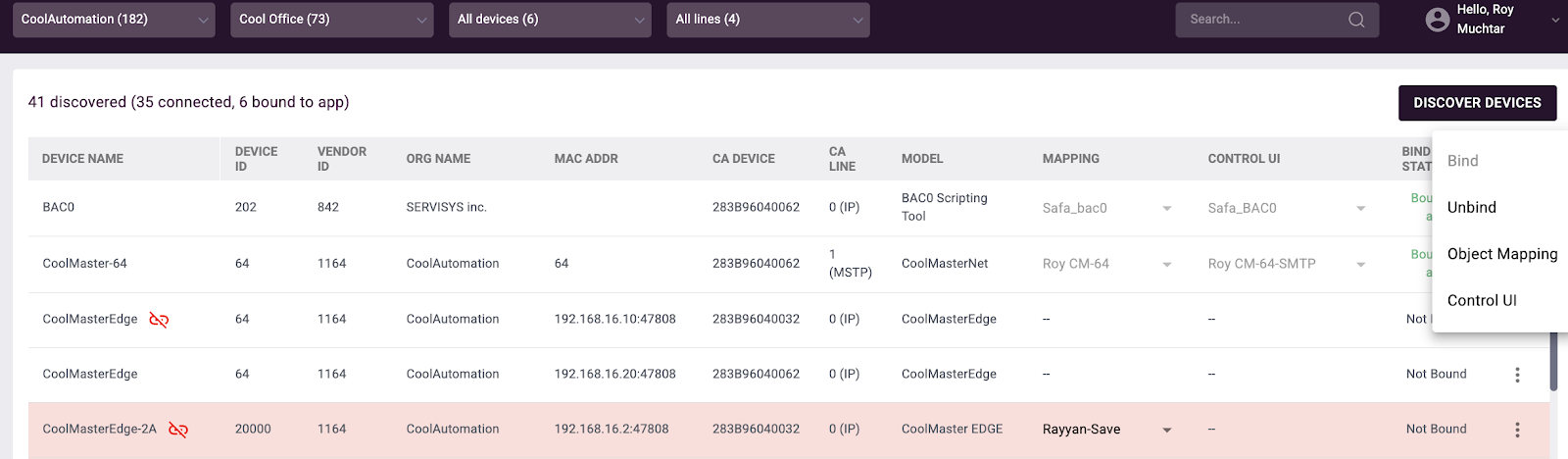

1. Acesse a aba BACnet Mapping (Gerenciamento do Site -> BACnet Mapping)
2. A tela principal de BACnet Mapping mostra uma lista de todos os dispositivos que foram descobertos no local por qualquer um dos dispositivos EDGE conectados no site.

Observação: a lista também mostrará dispositivos BACnet que foram adicionados anteriormente e agora estão desconectados, destacados em vermelho claro. Você pode removê-los clicando na opção Excluir (através do ícone de 3 pontos)

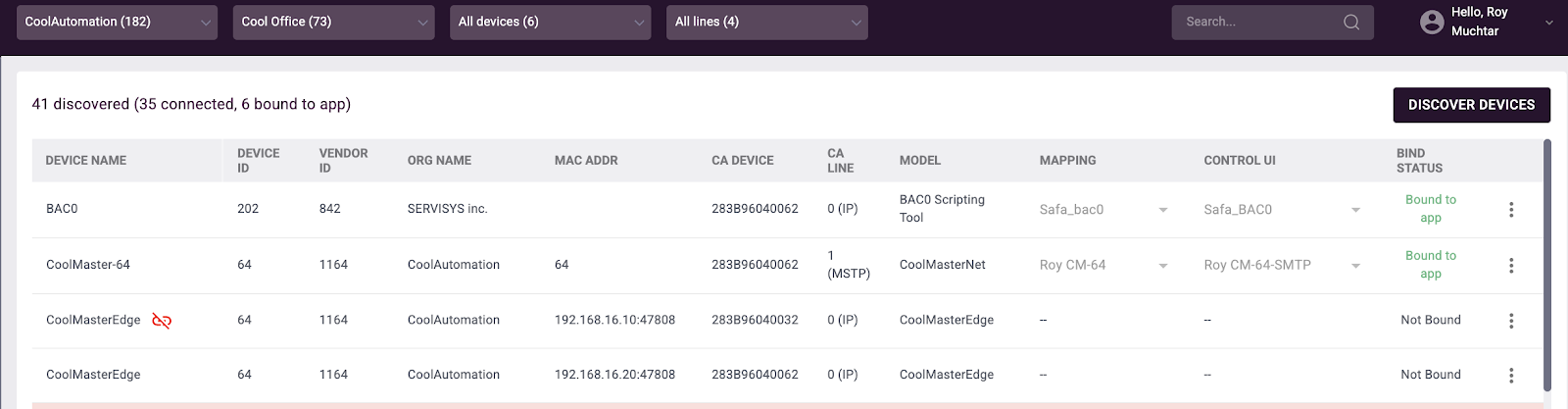

3. Ao entrar na aba BACnet Mapping, um processo de descoberta é iniciado automaticamente (dispositivos nas redes BACnet conectadas, não a descoberta de todos os objetos)
4. Para iniciar o processo de mapeamento de objetos BACnet para um dispositivo, clique no ícone de 3 pontos do dispositivo desejado e selecione Object Mapping.

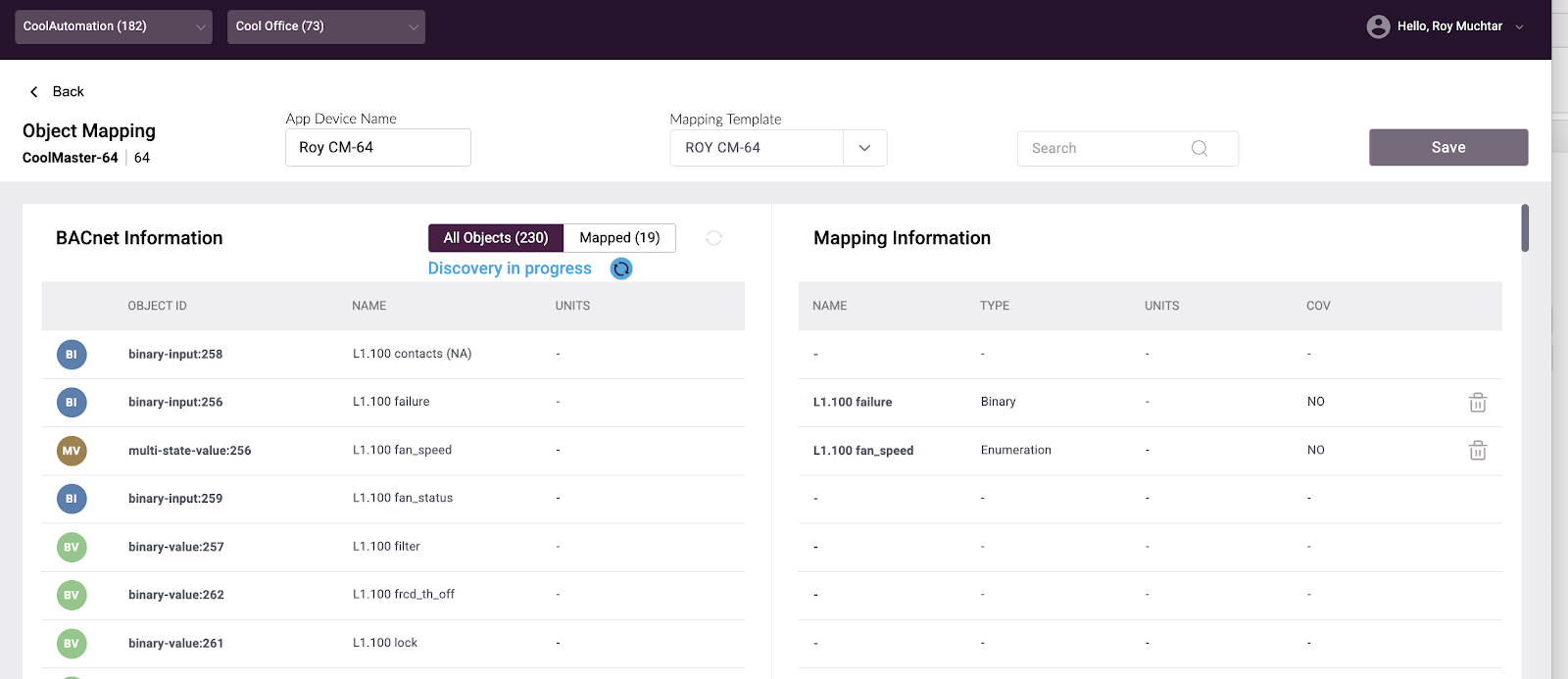

5. Quando a tela de Object Mapping é aberta, um processo de descoberta de objetos é iniciado automaticamente. Esse processo pode levar alguns minutos. Enquanto a descoberta está em andamento, a indicação (Discovery in progress) é exibida. Esse processo pode levar até 10 minutos.

6. Os usuários podem definir o nome de como o dispositivo aparecerá no aplicativo (isso não altera o nome do dispositivo na rede BACnet) usando os campos App Device Name
7. Você pode alternar entre a lista de todos os objetos e a lista de apenas os objetos já mapeados clicando no botão All Objects/Mapped.
8. O mapeamento é feito em “Templates”. O usuário pode usar um template existente já disponível no site ou criar um novo template usando o botão “Mapping template”. Um template novo ou existente deve ser selecionado antes de mapear qualquer objeto,

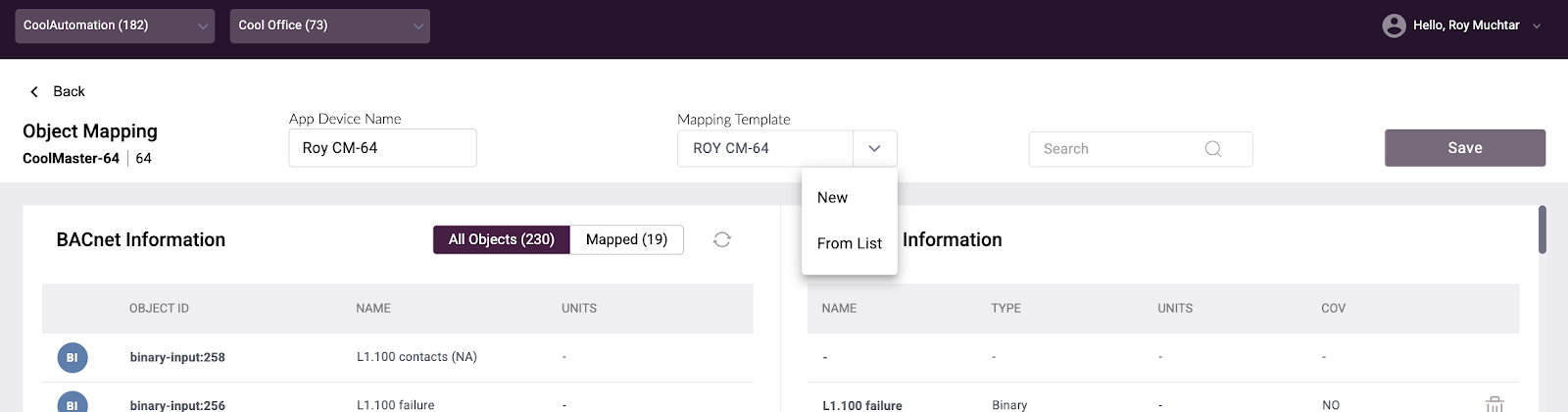

9. Mapeamento de objetos – você pode selecionar quais objetos do dispositivo deseja mapear para o aplicativo.

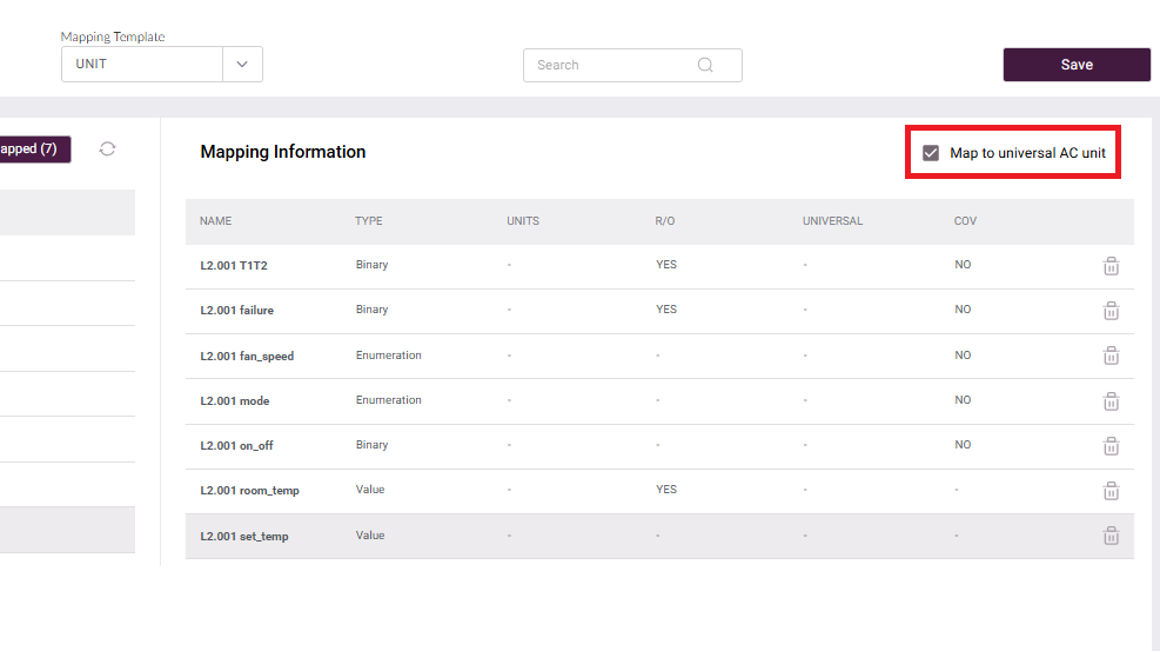

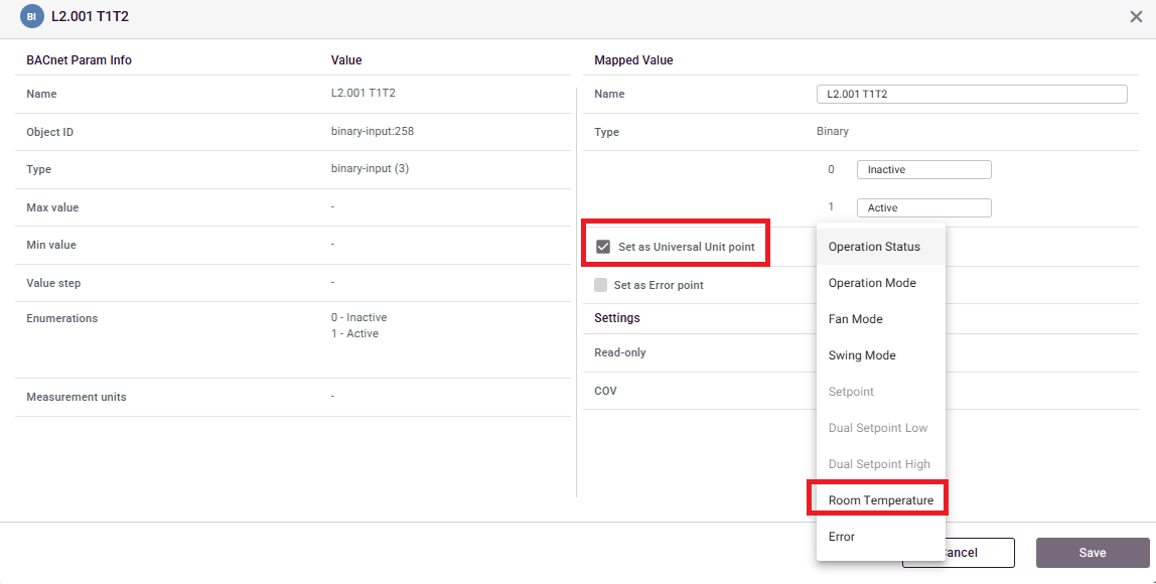

10. Para mapear um objeto, dê um duplo clique na linha do objeto. O pop-up de mapeamento será aberto e você poderá fazer as configurações relacionadas para esse objeto específico.

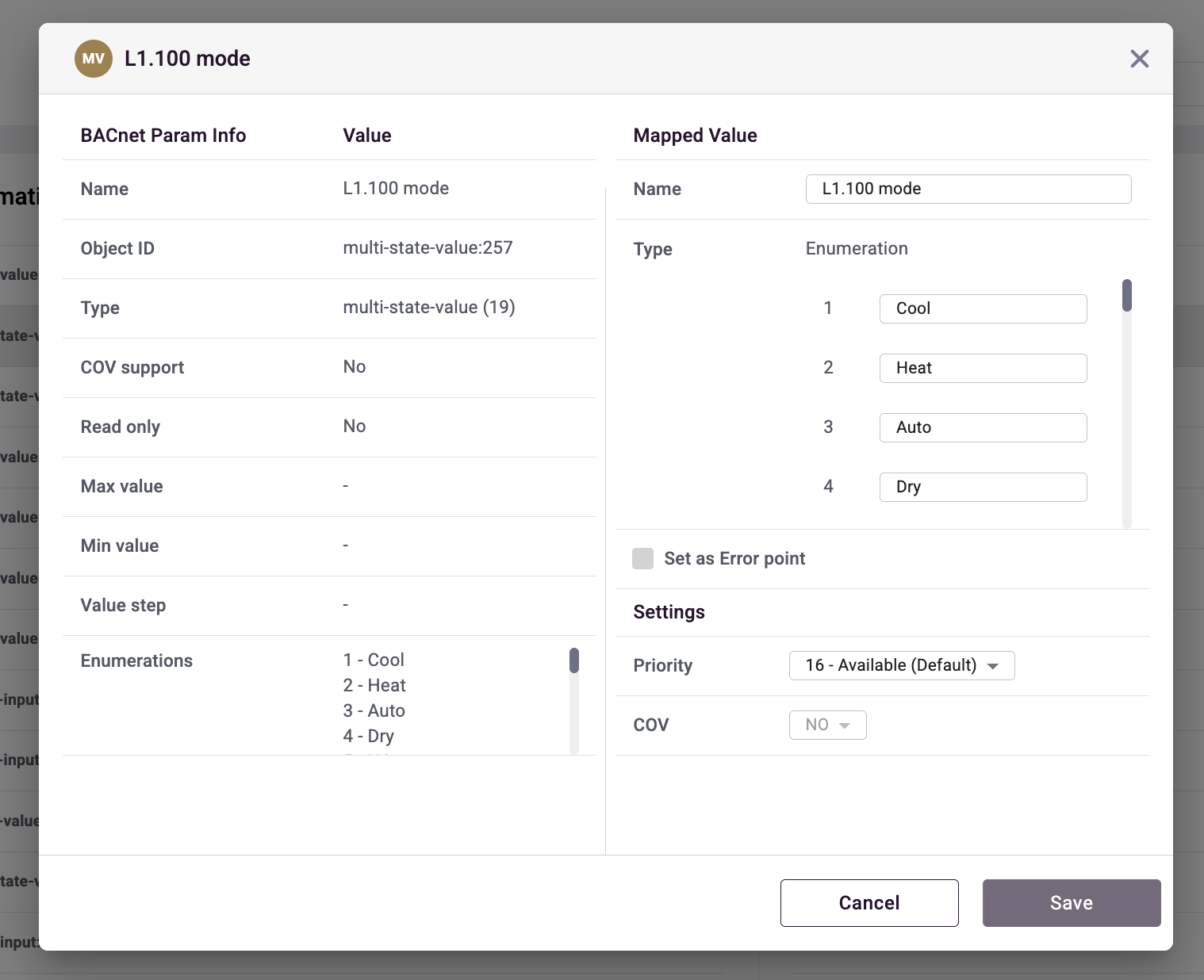

    Diferentes tipos de objetos BACnet possuem configurações diferentes disponíveis.

    Você pode definir o Nome (que será exibido no aplicativo), enumerações de texto (para tipos de objeto Multi Value), definir o intervalo permitido para escrita de valores analógicos, definir se esse objeto deve disparar um alerta no app, definir prioridade para comunicação de escrita BACnet.


    1. Para que a configuração fique disponível para sistemas externos baseados em BACnet, marque o campo “Set as Universal Unit Point”.

    2. Para que a unidade fique visível para sistemas externos baseados em BACnet, marque o campo “Map to universal AC unit”.


11. Se definir um objeto como erro, o app também permitirá que você defina o valor para limpar o alerta. O valor padrão para limpar é 0. Se um objeto for definido como erro, quando o erro ocorrer, ele irá disparar um erro no aplicativo e será adicionado como um alerta no Log de Alertas, além de permitir que os usuários configurem o recebimento de notificações para esse erro no aplicativo Professional.
12. Até 20* objetos por dispositivo podem ser mapeados. Se você atingir o limite de 20 objetos e quiser excluir um objeto mapeado para substituir por outro, use o ícone de lixeira na lista de objetos.
13. Quando o mapeamento dos objetos estiver concluído, clique em salvar para guardar todas as alterações no template.
14. Clique em ‘voltar’ para retornar à tela principal de mapeamento de dispositivos. Por padrão, seu novo template será selecionado para o dispositivo BACnet.
15. Para definir (ou selecionar outro) template de mapeamento, use a seta de seleção na coluna ‘Mapping’ do dispositivo.

2. Template de UI BACnet

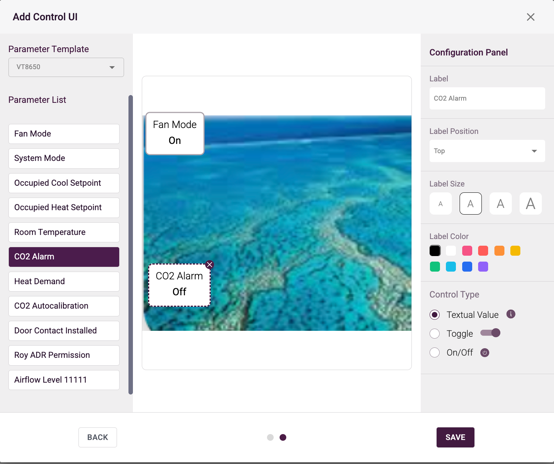

1. Definindo um UI Template - O template de UI permite definir um layout básico dos principais controles e informações de monitoramento na aba Controle para o dispositivo BACnet mapeado. Clique no menu de 3 pontos do dispositivo BACnet e selecione ‘Control UI’. Isso abrirá o assistente de criação do template de UI de Controle

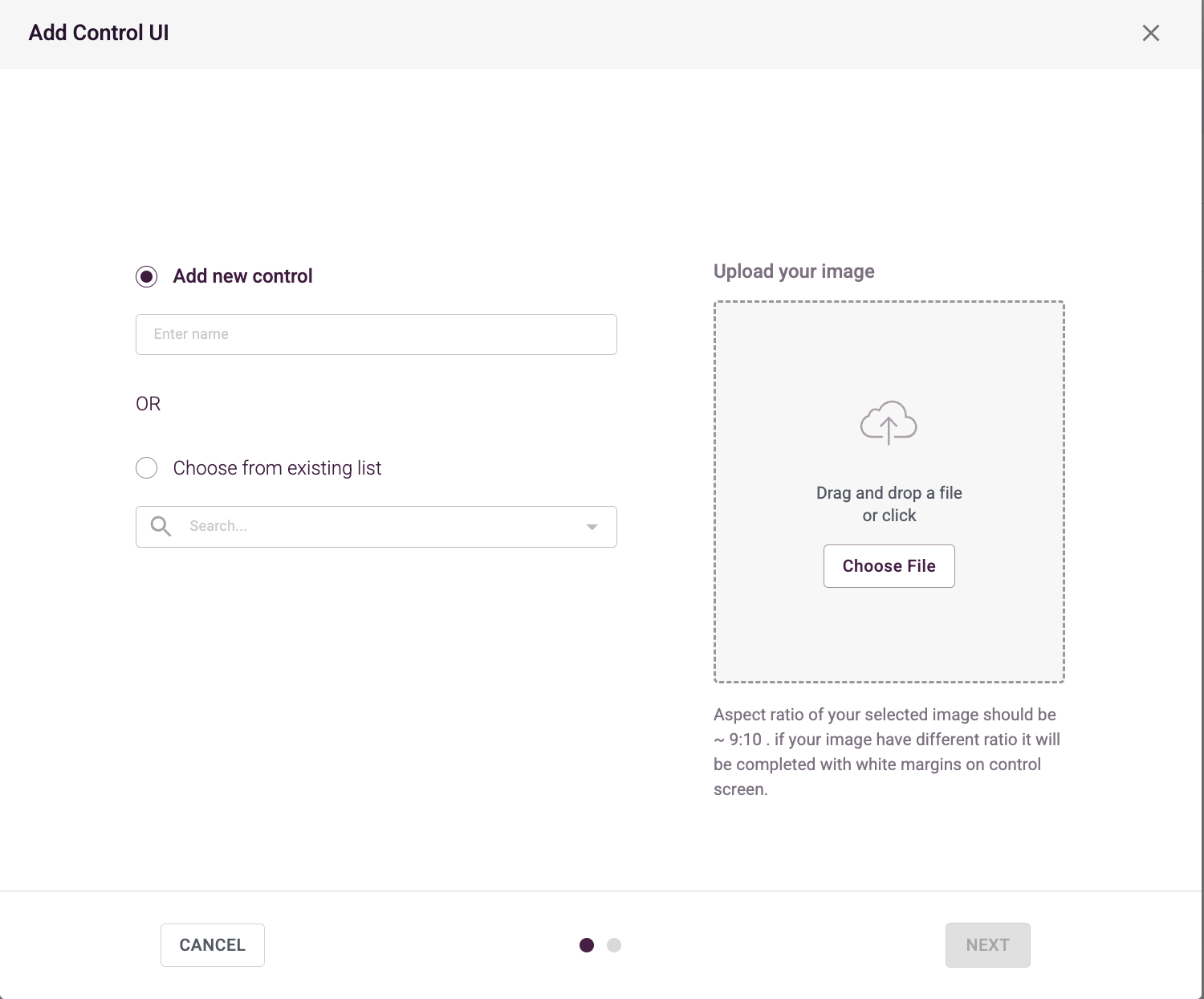

2. Selecione uma imagem de fundo (estática) para a UI de controle quando este dispositivo BACnet for exibido na aba Controle do App.

O tamanho máximo da imagem é 2MB. Recomenda-se usar uma imagem com proporção de 9:10 para garantir que ela seja exibida corretamente depois na página de Controle do aplicativo.

3. Selecione o template de parâmetros que deseja usar para configurar no template de UI de Controle. A lista incluirá todos os templates de objetos criados para este site.

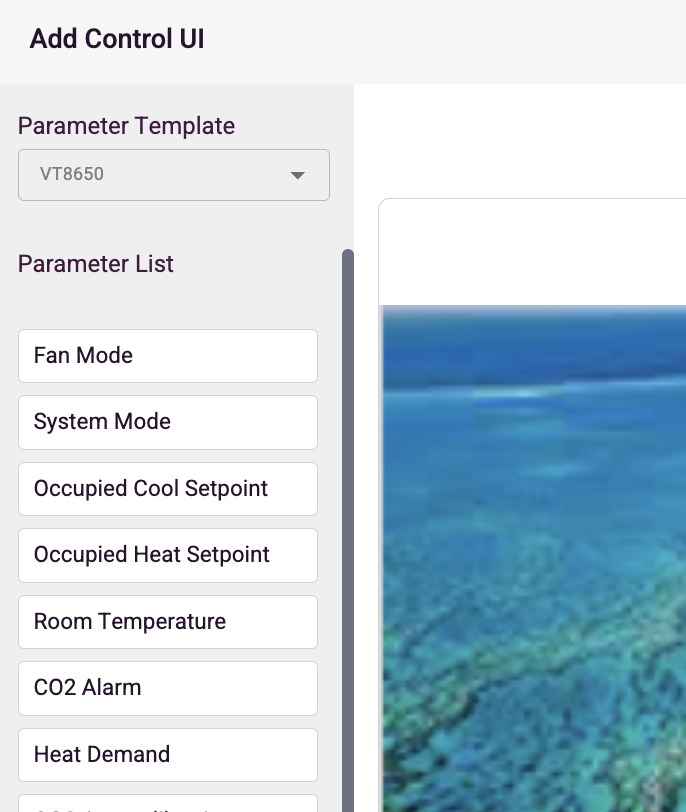

4. Arraste e solte os parâmetros do lado esquerdo para a área da imagem.
5. Depois que um parâmetro (objeto) for colocado na área, você pode configurar suas opções usando o painel direito do pop-up. É possível definir o nome do rótulo do parâmetro, onde posicionar o rótulo, tamanho e cor do texto e (dependendo do tipo de objeto) definir o tipo de controle que será usado na tela.

Os seguintes tipos de controle estão disponíveis:

• Valor textual – representação somente leitura do valor real do objeto
• Alternância
• Botão Liga/Desliga – para objetos binários com possibilidade de ligar/desligar
• Lista – para objetos Multi Value. Abre um menu suspenso com todas as opções para selecionar
• Setas para cima/baixo – para valores numéricos onde o usuário pode aumentar ou diminuir o valor em etapas.

Observação: as configurações de valor para cima/baixo estão diretamente relacionadas à configuração do mapeamento do objeto. O usuário deve definir corretamente o limite superior e inferior do valor, além dos passos de alteração (ex: para setpoint de ambiente, pode definir superior em 75, inferior em 65, passos de 1F).

6. Após concluir e salvar o template de UI de Controle, você pode selecionar esse template e aplicá-lo ao seu dispositivo na tela de BACnet Mapping. Use a coluna ‘Control UI’ da linha do dispositivo para acessar o menu suspenso de templates disponíveis e selecione o seu template.

Observação: Os modelos de Object Mapping e de interface de controle (Control UI) estão associados ao fabricante e modelo BACnet do dispositivo. Modelos criados para um dispositivo podem ser aplicados a outros dispositivos BACnet com o mesmo fabricante e modelo.

7. Conecte o dispositivo BACnet ao aplicativo e comece a monitorar os pontos de dados – clique no menu de 3 pontos na linha do dispositivo e selecione Vincular. O status do dispositivo ficará verde e mostrará “Vinculado ao App”

8. Após o dispositivo estar “Vinculado ao App”, todos os objetos são monitorados continuamente e enviados para o aplicativo na nuvem.
9. Funções disponíveis para dispositivos BACnet mapeados ao usar o aplicativo na nuvem:
   1. Aba Controle – controle e monitore o dispositivo em tempo real. Por padrão, todas as unidades BACnet são agrupadas em “Todos os dispositivos BACnet”. O usuário pode mapeá-las para outros grupos.
   2. Ao selecionar uma unidade BACnet na aba de controle, será exibido o modelo de interface de controle (Control UI) com os valores mais recentes lidos do dispositivo BACnet.
   3. Diagnóstico da Unidade – monitore todos os valores históricos dos objetos e correlacione-os ao longo do tempo. Todos os pontos BACnet mapeados estão disponíveis para análise no gráfico.
   4. Log de alertas – veja alertas de desconexão do dispositivo BACnet ou erros nesse dispositivo BACnet. Erros nos objetos BACnet podem ser mapeados usando o processo de mapeamento BACnet.
   5. Intertravamento – crie regras complexas que incluam condições e ações nos parâmetros dos dispositivos BACnet, selecionando como fonte o dispositivo BACnet e o dispositivo relevante na lista.

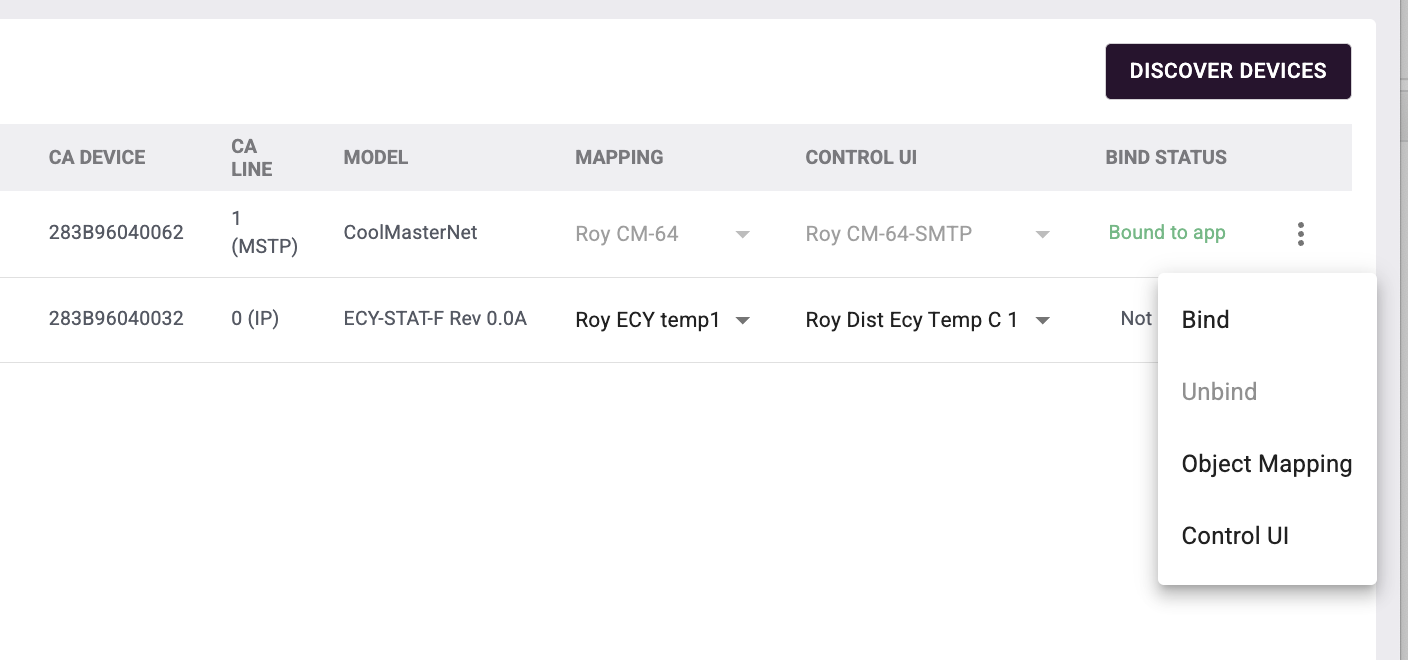

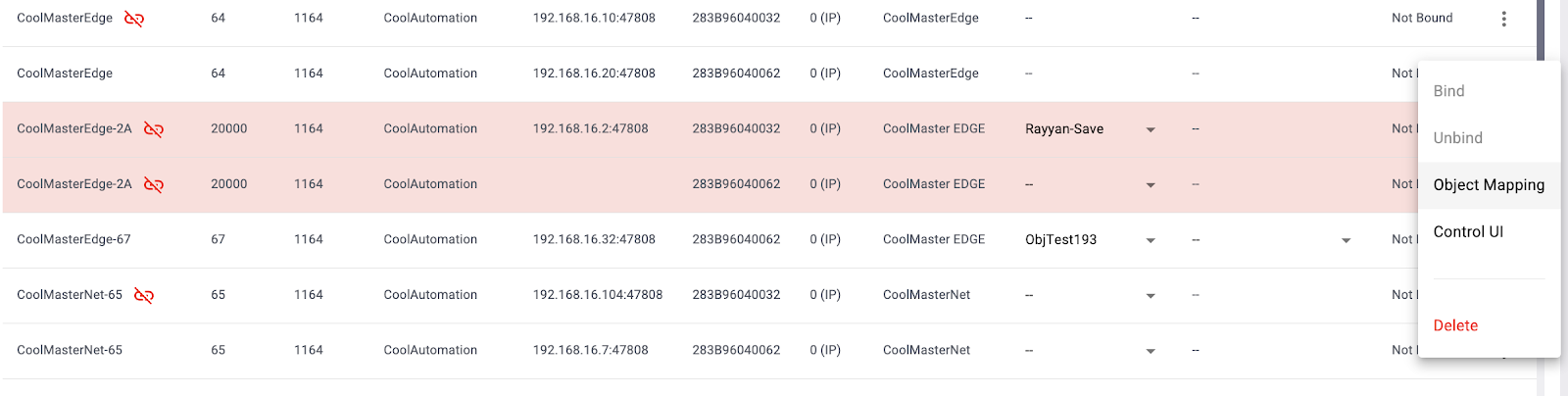

10. Para desconectar um dispositivo BACnet do App, vá até a lista de dispositivos BACnet (tela principal do mapeamento BACnet) e, no menu de 3 pontos, clique em “Desvincular”. Isso irá parar a coleta de dados desse dispositivo BACnet.
11. Dispositivos BACnet que não são detectados na linha (cabo desconectado, dispositivo foi removido, outro motivo) – a linha do dispositivo BACnet será marcada em vermelho e um símbolo de ‘Desconectado’ será exibido ao lado do nome do dispositivo.
12. Para remover um dispositivo da lista do site – use a opção ‘Excluir’ no menu de 3 pontos

Observação: A opção Desconectar só está disponível se o dispositivo não estiver se comunicando na linha BACnet. Caso contrário, esse dispositivo continuará aparecendo ao descobrir a linha usando o botão Descoberta.

5. Conectar Medidores de Energia Modbus

Para conectar medidores de energia (para PPD ou outras necessidades), use o app de configuração para definir a linha correspondente (L1, L2 ou L3) como Modbus RTU e, em seguida, selecione o modelo específico do medidor de energia conectado nessa linha, além da taxa de transmissão (baud rate) e polaridade.

A implementação atual só suporta um tipo de medidor de energia na mesma linha RS485. Você pode conectar vários medidores do mesmo tipo, mas certifique-se de que cada um tenha um ID único.

O medidor de energia pode ser usado como fonte para cálculo de PPD ou visualizado no app de controle (para monitorar o consumo), diagnóstico da unidade e intertravamentos. Todas essas funções exigem assinatura do app profissional.

6. GPIO

Conecte dispositivos IO ao EDGE e use essas entradas como sensores para acionar ações e intertravamentos.

O dispositivo EDGE pode conectar até 2 dispositivos I/O, cada um podendo ser do seguinte tipo:

• Entrada Digital (Binária) (0-5V) – monitore um sensor com estados 0/1, com opção de configuração para Normalmente Aberto (N.A) ou Normalmente Fechado (N.F).

Os seguintes procedimentos de automação também estão disponíveis usando essas entradas, se selecionada a opção Ação na configuração do dispositivo. A lógica é executada localmente no dispositivo e não requer conexão com a nuvem.

• Ação (Desligar todas as unidades internas)
• Ação (Ligar todas as unidades internas)

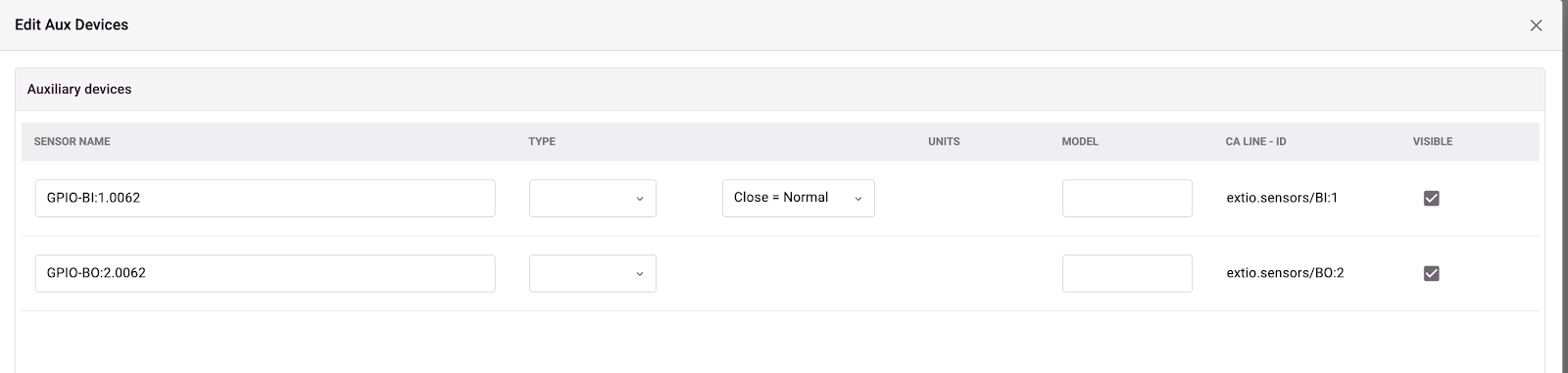

Após configurar o GPIO, você poderá ver os dispositivos como caixa de dispositivos auxiliares na Gestão do Site, sob o dispositivo EDGE. Você pode acessar a caixa Aux e então visualizá-los como sensores.

Os ‘sensores’ GPIO podem ser visualizados na aba de controle (estados aberto/fechado), diagnóstico da unidade (Fontes externas), intertravamentos (Dispositivo de entrada)
