Mehrere CooLinkHubs an eine einzelne Modbus-RTU-Leitung anschließen

Einleitung

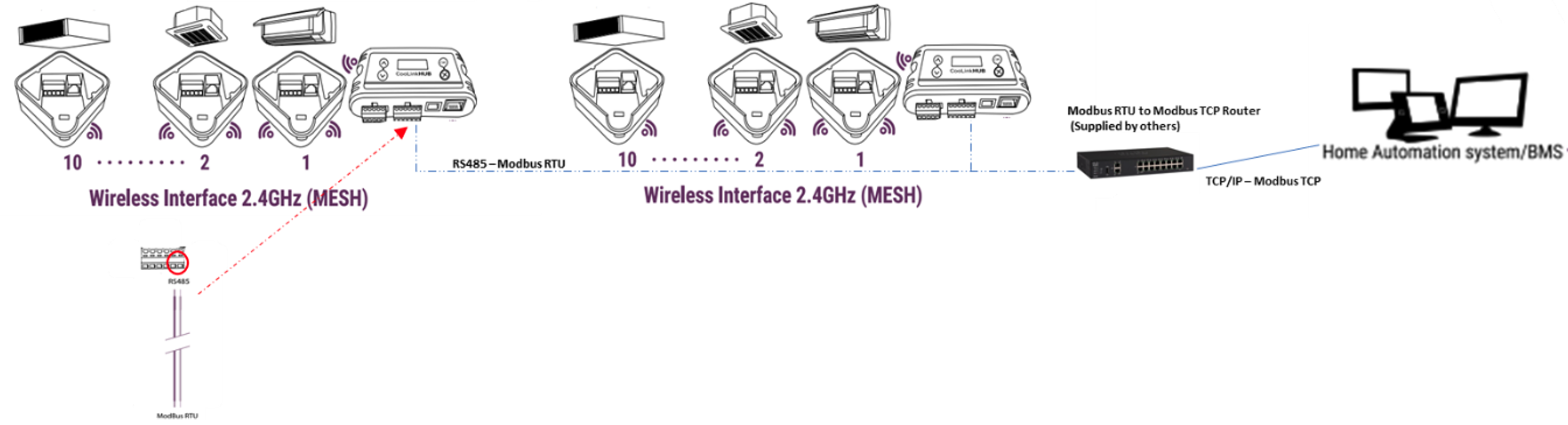

Um mehrere Cluster von CooLinkHub und drahtlosen CoolPlugs in eine einzige Modbus RTU-Leitung einzubinden, muss die Standardkonfiguration geändert und die CooLinkHubs als Slaves angeschlossen werden.

Voraussetzungen

• Laden Sie die CoolAutomation Toolbox herunter oder verwenden Sie eine andere Terminal-Software (Putty, integriertes Windows-Terminal usw.)
• Netzwerkzugang zu dem Netzwerk, mit dem das Gerät verbunden ist (über lokale TCP/IP-Verbindung) oder USB Typ A auf Typ B, um die lokale Netzwerkschnittstelle zu aktivieren (USB-Kabel wird mit dem CooLinkHub geliefert).
• Ein Computer mit Netzwerk- oder USB-Verbindung

Konfigurationsschritte

Die folgenden Schritte müssen bei allen CooLinkHubs durchgeführt werden, die Sie an die Modbus RTU-Leitung anschließen möchten.

CooLinkHub-Leitung für CG (Cool Gate) einstellen

• >line type L3 CG5

  OK, Boot Required!

• Boot 2

Modbus-ID einstellen (Änderung vom Standardwert)

• >line myid L3 51
  OK, Boot Required!

• Boot 2

Modbus-Formatparameter einstellen (Baudrate, Paritätsbit usw.)

Dieser Schritt ist optional

Das Standard-Modbus-Format ist:

Baudrate 9600 bps

Datenbits 8

Parität Keine

Um das Modbus-Format zu ändern, gehen Sie wie folgt vor:

• >line baud L3 19200_8N2
  OK, Boot Required!

• boot 2

VA (Virtuelle Adressen) einstellen

VA – Virtuelle Adressierung ist die Darstellung jeder IDU (VRF oder Split) in der internen Modbus-Registertabelle des Coolautomation-Netzwerkgeräts.

Normalerweise werden die VA nach der Identifizierung der IDU auf dem Bildschirm der Netzwerkgeräte verteilt. Im Fall des CoolPlug- & CooLinkHub-Layouts wird jede IDU durch einen CoolPlug dargestellt, daher muss der Befehl zur automatischen VA-Verteilung ausgeführt werden, nachdem alle drahtlosen CoolPlugs mit dem jeweiligen CooLinkHub gekoppelt und eingeschaltet sind. (Kann auch vor der Installation vor Ort eingestellt werden).

Wenn CoolPlugs vor Ort installiert werden, werden sie vom AC mit Strom versorgt, während sie im Labor auch direkt über USB am CooLinkHub betrieben werden können. Der Kopplungsvorgang wird im Video-Tutorial "Wie koppelt man einen drahtlosen CoolPlug mit einem CooLinkHub" und im CoolPlug-Installationshandbuch beschrieben.

VA’s verteilen

>VA auto

OK

VA’s abfragen

>VA
L1.100 --> 0001 [Hex: 0x0011 | Dez: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dez: 00033]
OK

Eine vollständige Liste der Modbus-Befehle finden Sie in der vollständigen Modbus-Richtlinie
