In einigen Szenarien kann es notwendig sein, ein CoolPlug für einen bereits beim Kunden installierten und in Betrieb genommenen CooLinkHub vorzukonfigurieren, während die Konfiguration remote von Ihrem Büro aus durchgeführt wird.
Typische Anwendungsfälle sind:
- Austausch eines defekten CoolPlug durch ein neues Gerät.
- Hinzufügen eines CoolPlug zu einer neu installierten Inneneinheit.
Das unten beschriebene Verfahren ermöglicht es Ihnen, das neue CoolPlug im Voraus vorzubereiten, wodurch die Notwendigkeit entfällt, den Kopplungsprozess vor Ort durchzuführen. Sobald das vorkonfigurierte CoolPlug am Kundenstandort installiert ist, ist es bereits mit dem vorhandenen CooLinkHub gekoppelt, was eine schnellere und einfachere Installation ermöglicht.
Voraussetzungen für die manuelle Kopplung eines CoolPlug an einen CoolLinkHub
Für die manuelle Kopplung eines drahtlosen CoolPlug an einen CoolLinkHub müssen folgende Voraussetzungen erfüllt sein:

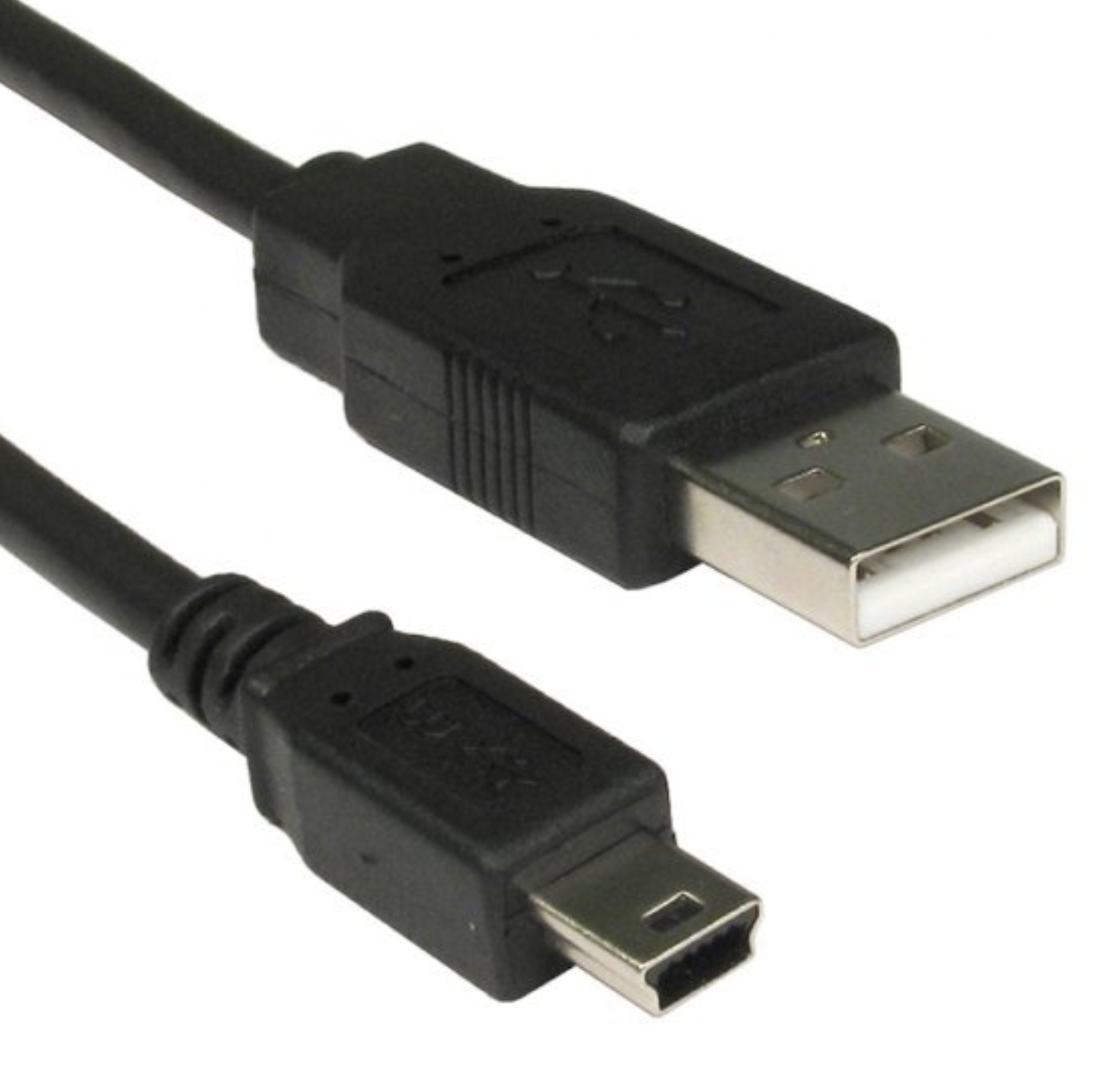

- USB Mini-B Kabel, um das CoolPlug mit dem Computer zu verbinden
- Ein Computer mit installierter CoolAutomation ToolBox App, um über das Terminal eine Verbindung zum drahtlosen CoolPlug herzustellen
- Eines der Folgenden:
- Ein CoolPlug, das bereits mit dem CoolHub gekoppelt ist, mit dem das neue CoolPlug gekoppelt werden soll
- Der CoolLinkHub, mit dem das neue drahtlose CoolPlug gekoppelt werden soll, entweder online zugänglich oder direkt mit dem Computer verbunden
- Das CoolPlug muss konfiguriert werden
Schritt 1 – Auslesen der WPAN-Parameter
- Öffnen Sie die CoolAutomation ToolBox App und verbinden Sie sich mit einem der unten beschriebenen Geräte.
- Führen Sie im Terminal-Tab den folgenden Befehl auf dem bestehenden Gerät aus:
- Beim Auslesen der Parameter von einem bereits gekoppelten CoolPlug verbinden Sie das gekoppelte CoolPlug mit dem Computer und führen den folgenden Befehl aus:
28:3B:96:C1:04:89> plug L5.001 wpan
- Beim Auslesen der Parameter vom CoolLinkHub, mit dem das CoolPlug gekoppelt werden soll, verbinden Sie sich entweder über das Netzwerk mit dem CooLinkHub mittels der CoolAutomation ToolBox oder direkt über eine Verbindung zum CooLinkHub, der an Ihren Computer angeschlossen ist.
28:3B:96:C1:04:89>wpan
Die Ausgabe des Befehls wpan sieht wie folgt aus:
Coord_EA : 283B96C104890000 SA : 0xF204 PAN ID : 0xCA4D Channel : 25(25) PA/LNA : on Security : on OK
Schritt 2 – Programmierung des neuen CoolPlug
- Verbinden Sie sich mit dem neuen drahtlosen CoolPlug über die CoolAutomation ToolBox App und führen Sie die folgenden Befehle nacheinander aus. Nach jedem Befehl sollte eine "OK"-Antwort erscheinen, bevor Sie mit dem nächsten Befehl fortfahren:
wpan EA234 <CooLinkHub letzte 6 Zeichen der Seriennummer >
wpan pan <PAN ID>
wpan ch <Channel>
wpan security <1 oder 0> (1 = Ein, 0 = Aus)
Für das obige Beispiel sieht die Befehlsfolge wie folgt aus:
28:3B:96:C1:04:89>wpan EA234 C10489 OK 28:3B:96:C1:04:89>wpan pan CA4D OK 28:3B:96:C1:04:89>wpan ch 25 OK 28:3B:96:C1:04:89>wpan security 1 OK
Schritt 3: Überprüfung
Nachdem die Kopplungskonfiguration abgeschlossen ist, überprüfen Sie, ob die neue Konfiguration der Konfiguration im CooLinkHub oder dem CoolPlug entspricht, das Sie in Schritt 1 zum Abrufen der Konfiguration verwendet haben.
