Este artículo aplica a los siguientes productos CoolMaster:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Configurar los interruptores DIP del CoolMaster es esencial para el correcto funcionamiento del dispositivo y la detección de las unidades interiores (IDU).
Diferentes marcas de HVAC requieren configuraciones distintas.
En el siguiente artículo se especifican las pautas para la configuración de los interruptores DIP.

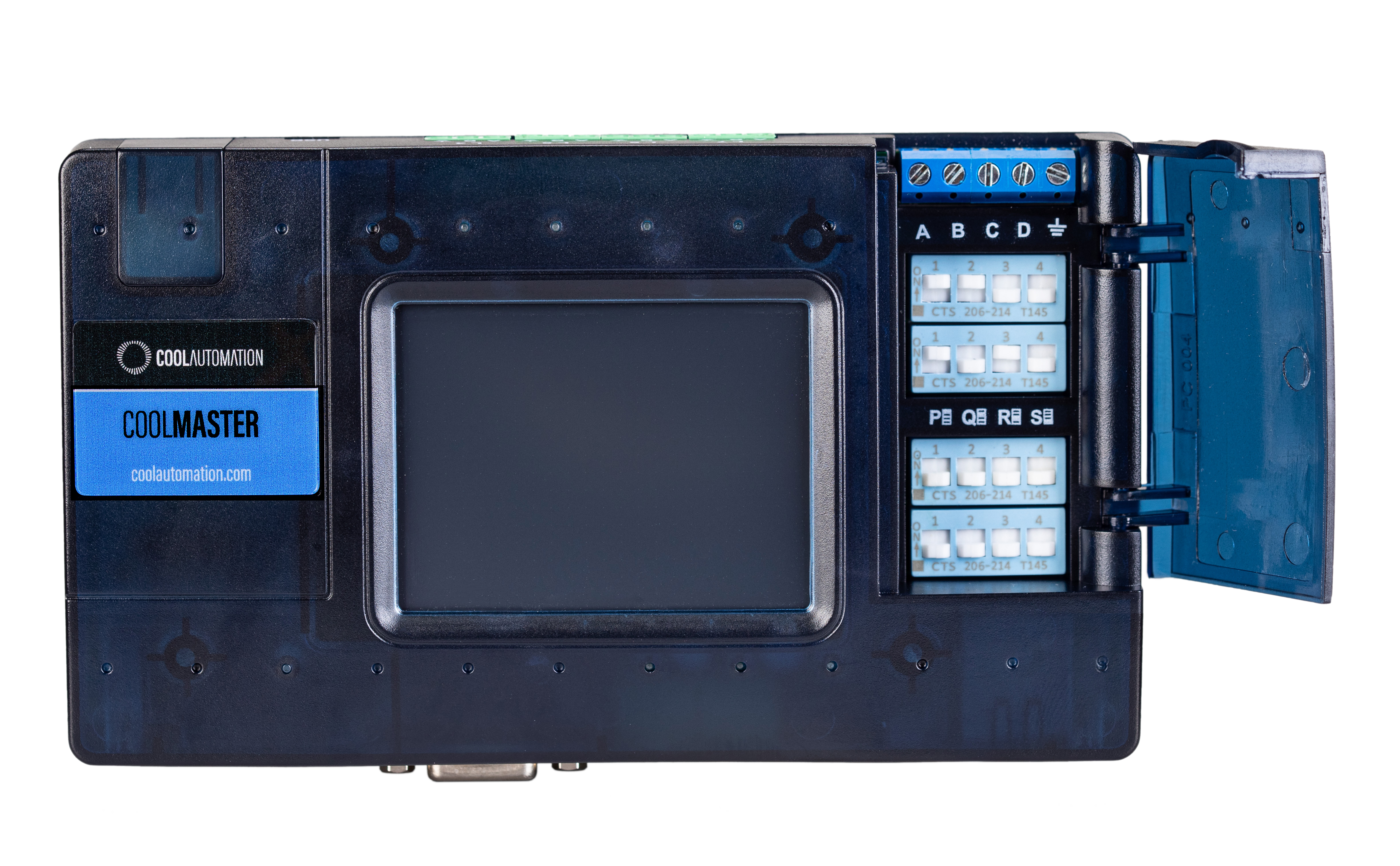

Los interruptores DIP se encuentran bajo la pequeña tapa de acceso en la parte frontal de la carcasa plástica del dispositivo.
Orden de los interruptores DIP
Las filas de interruptores DIP se identifican con las letras P, Q, R y S, como se muestra a continuación.
Interruptor DIP P
| Interruptor | ON | OFF |
|---|---|---|
| P1, P2 | Une L6 y L7 y habilita la auto-detección de polaridad en L7 | Separa L6 y L7 |
| P3 | L6 habilitado, L2 deshabilitado | L2 habilitado, L6 deshabilitado |
| P4 | N/A | Modo de funcionamiento normal |
¡Nota!
- Los interruptores P1 y P2 siempre deben estar en la misma posición. Si ambos están en ON, las líneas HVAC L6 y L7 se unen en una sola línea con opción de auto-detección de polaridad. Si ambos están en OFF, las líneas L6 y L7 funcionan como líneas independientes.
-
Si L6 y L7 están unidas en L7, habilitar L2 con P3 no afectará el funcionamiento de L7.
-
El interruptor P4 debe estar en OFF para el funcionamiento normal del CoolMaster.
Interruptores DIP Q y R
Los interruptores DIP Q y R se utilizan para ajustar los parámetros internos de las líneas HVAC L1 y L2 para cumplir con los requisitos específicos de cada tipo de HVAC.
| Tipo HVAC | Interruptor DIP Q - Línea HVAC L1 | |||
|---|---|---|---|---|
| Q1 | Q2 | Q3 | Q4 | |
| DK | ON | OFF | ON | OFF |
| ME | OFF | OFF | OFF | OFF |
| TO | OFF | ON | OFF | ON |
| SA | OFF | ON | OFF | ON |
| PN | OFF | ON | OFF | ON |
| HT | OFF | ON | OFF | ON |
| HA | OFF | ON | OFF | ON |
| Tipo HVAC | Interruptor DIP R - Línea HVAC L2 | |||
|---|---|---|---|---|
| R1 | R2 | R3 | R4 | |
| DK | ON | OFF | ON | OFF |
| ME | OFF | OFF | OFF | OFF |
| TO | OFF | ON | OFF | ON |
| SA | OFF | ON | OFF | ON |
| PN | OFF | ON | OFF | ON |
| HT | OFF | ON | OFF | ON |
| HA | OFF | ON | OFF | ON |
¡Nota!
-
Si los cuatro interruptores DIP R1, R2, R3 y R4 están en posición ON durante un reinicio de energía del CoolMaster, el CoolMaster entrará en modo BOOT forzado.
Interruptor DIP S
| Interruptor | ON | OFF |
|---|---|---|
| S1, S2 | Habilita salida DC en la línea HVAC L1 | Deshabilita salida DC en la línea HVAC L1 |
| S3, S4 | Habilita salida DC en la línea HVAC L2 | Deshabilita salida DC en la línea HVAC L2 |
¡Nota!
- Los interruptores S1 y S2 deben estar en la misma posición.
- Los interruptores S3 y S4 deben estar en la misma posición.
-
La salida DC en la línea HVAC L1 o L2 solo es necesaria cuando la línea está configurada como DK o ME y se conecta equipo no VRF a esta línea (a través de KRP, MAC u otro adaptador similar). Y solo si no hay otra fuente DC presente en esa línea.
