Este artículo aplica a los siguientes productos de CoolAutomation:
- CooLinkHub
Introducción

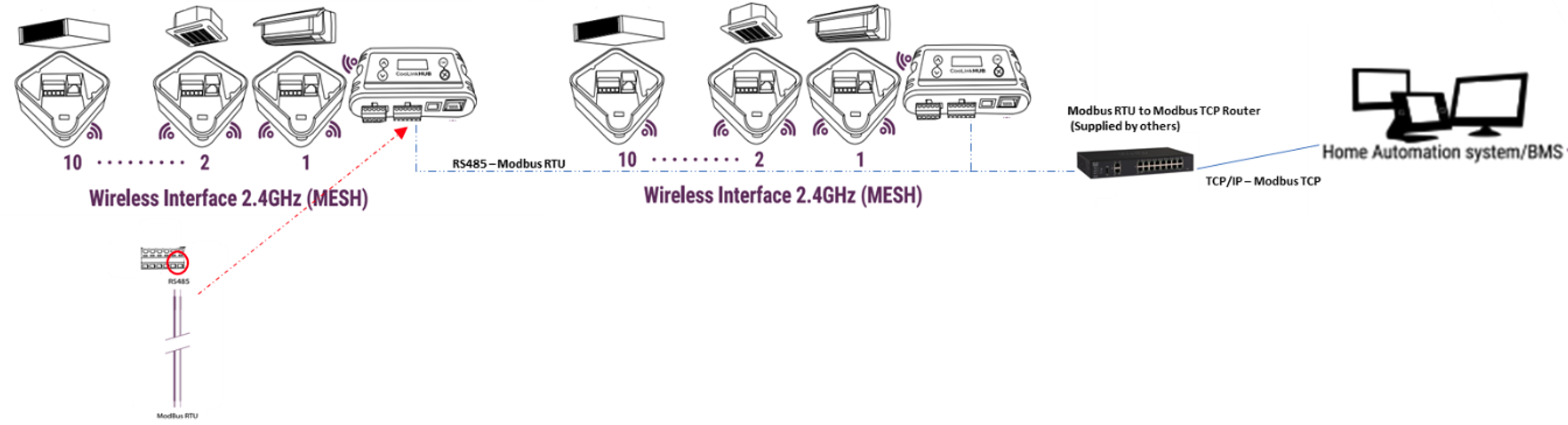

Conectar varios grupos de CooLinkHub y CoolPlugs inalámbricos en una sola línea Modbus RTU requiere cambiar la configuración predeterminada y conectar los CooLinkHub como esclavos.
Requisitos previos
- Descargar la Toolbox de CoolAutomation o usar cualquier otro software de terminal (Putty, terminal integrado de Windows, etc...)
- Acceso a la red a la que está conectado el dispositivo (mediante conexión local TCP/IP) o cable USB Tipo A a Tipo B para habilitar la interfaz de red local (el cable USB viene incluido con el CooLinkHub).
- Un ordenador con conexión de red o USB
Pasos de configuración
Los siguientes pasos deben aplicarse a todos los CooLinkHub que quieras conectar a la línea Modbus RTU.
Configurar la línea de CooLinkHub para CG (Cool Gate)
-
>line type L3 CG5
OK, ¡Reinicio requerido! -
Boot 2
Configurar el ID de Modbus (cambiar el predeterminado)
-
>line myid L3 51
OK, ¡Reinicio requerido! -
Boot 2
Configurar los parámetros de formato Modbus (velocidad, paridad, etc...)
Este paso es opcional
El formato Modbus predeterminado es:
Velocidad 9600 bps
Bits de datos 8
Paridad Ninguna
Para cambiar el formato de Modbus sigue estos pasos:
-
>line baud L3 19200_8N2
OK, ¡Reinicio requerido! -
boot 2
Configurar VA (Direcciones Virtuales)
VA - Direccionamiento Virtual es la representación de cada IDU (VRF o Split) en la tabla interna de registros Modbus del dispositivo de red de Coolautomation.
Normalmente las VA se asignan después de identificar las IDU en la pantalla de dispositivos de red. En el caso de la configuración CoolPlug & CooLinkHub, cada IDU está representada por un CoolPlug, así que el comando de distribución VA auto debe aplicarse después de que todos los CoolPlugs inalámbricos estén emparejados con su respectivo CooLinkHub y encendidos. (Esto se puede preconfigurar antes de la instalación en sitio).
Cuando los CoolPlugs se instalan en sitio, se alimentan desde el AC, pero durante la preconfiguración en laboratorio, pueden alimentarse mediante una conexión USB directa al CooLinkHub. El proceso de emparejamiento se describe en el video tutorial "Cómo emparejar un CoolPlug inalámbrico con un CooLinkHub" y en el manual de instalación de CoolPlug
Distribuir las VA
>VA auto
OK
Consultar las VA
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dec: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dec: 00033]
OK
Para ver el conjunto completo de comandos Modbus, consulta la guía de Modbus completa
