En algunos escenarios, puede ser necesario preconfigurar un CoolPlug para un CooLinkHub que ya está instalado y puesto en marcha en el sitio del cliente, mientras se realiza la configuración de forma remota desde su oficina.
Los casos de uso típicos incluyen:
- Reemplazar un CoolPlug que funciona mal por una unidad nueva.
- Añadir un CoolPlug a una unidad interior recién instalada.
El procedimiento descrito a continuación le permite preconfigurar el nuevo CoolPlug con antelación, eliminando la necesidad de realizar el proceso de emparejamiento en el sitio. Una vez que el CoolPlug preconfigurado se instale en la ubicación del cliente, ya estará emparejado con el CooLinkHub existente, lo que permite un proceso de instalación más rápido y sencillo.
Requisitos previos para emparejar manualmente un CoolPlug a un CoolLinkHub
Para emparejar manualmente un CoolPlug inalámbrico a un CoolLinkHub, se deben cumplir los siguientes requisitos previos:

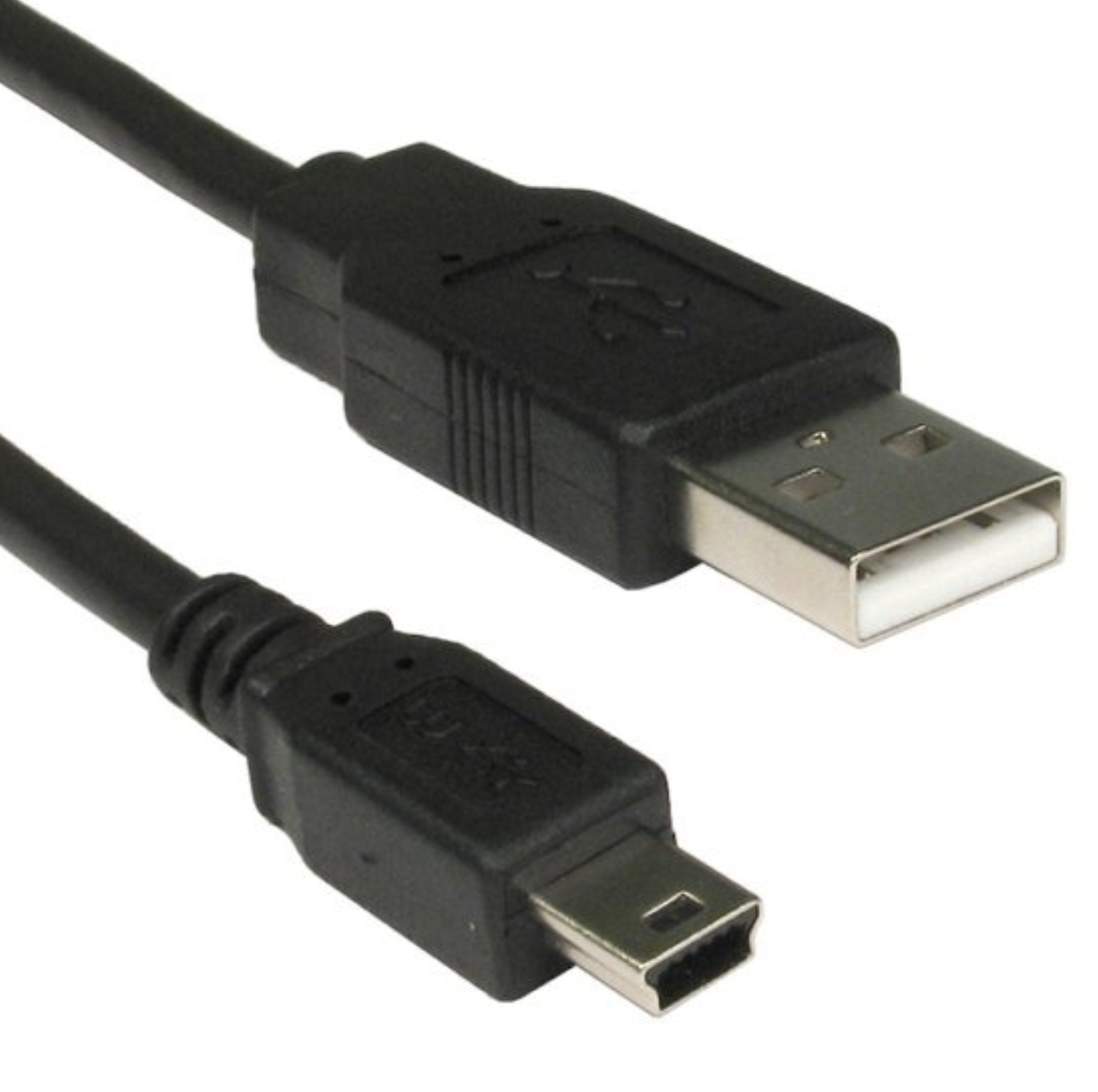

- Cable USB Mini-B para conectar el CoolPlug al ordenador
- Un ordenador con la aplicación ToolBox de CoolAutomation instalada para poder conectarse al CoolPlug inalámbrico mediante el terminal
- Uno de los siguientes:
- Un CoolPlug que ya esté emparejado con el CoolHub al que desea emparejar el nuevo CoolPlug
- El CoolLinkHub al que queremos emparejar el nuevo CoolPlug inalámbrico, ya sea accesible en línea o conectado al ordenador
- El CoolPlug debe estar configurado
Paso 1 – Leer parámetros WPAN
- Abra la aplicación ToolBox de CoolAutomation y conéctese a cualquiera de los dispositivos descritos a continuación.
- Desde la pestaña terminal, ejecute el siguiente comando en el dispositivo existente:
- Al leer los parámetros de un CoolPlug ya emparejado, conecte el CoolPlug emparejado al ordenador y ejecute el siguiente comando :
28:3B:96:C1:04:89> plug L5.001 wpan
- Al leer los parámetros del CoolLinkHub al que desea emparejar el CoolPlug, conéctese al CooLinkHub usando la ToolBox de CoolAutomation vía red o mediante una conexión directa al CooLinkHub conectado a su ordenador
28:3B:96:C1:04:89>wpan
La salida del comando wpan será la siguiente:
Coord_EA : 283B96C104890000 SA : 0xF204 PAN ID : 0xCA4D Channel : 25(25) PA/LNA : on Security : on OK
Paso 2 – Programar el nuevo CoolPlug
- Conéctese al nuevo CoolPlug inalámbrico usando la aplicación ToolBox de CoolAutomation y ejecute los siguientes comandos (uno tras otro): debe recibir una respuesta "OK" antes de continuar con el siguiente comando:
wpan EA234 <CooLinkHub últimos 6 caracteres del SN >
wpan pan <PAN ID>
wpan ch <Channel>
wpan security <1 o 0> (1 = Activado, 0=Desactivado)
Para el ejemplo de salida anterior, los comandos serán los siguientes:
28:3B:96:C1:04:89>wpan EA234 C10489 OK 28:3B:96:C1:04:89>wpan pan CA4D OK 28:3B:96:C1:04:89>wpan ch 25 OK 28:3B:96:C1:04:89>wpan security 1 OK
Paso 3: Verificación
Una vez completada la configuración del emparejamiento, verifique que la nueva configuración se asemeje a la configuración establecida en el CooLinkHub o en el CoolPlug que utilizó para recuperar la configuración en el paso 1.
