Cet article s'applique aux produits CoolAutomation suivants :
- CooLinkHub
Introduction

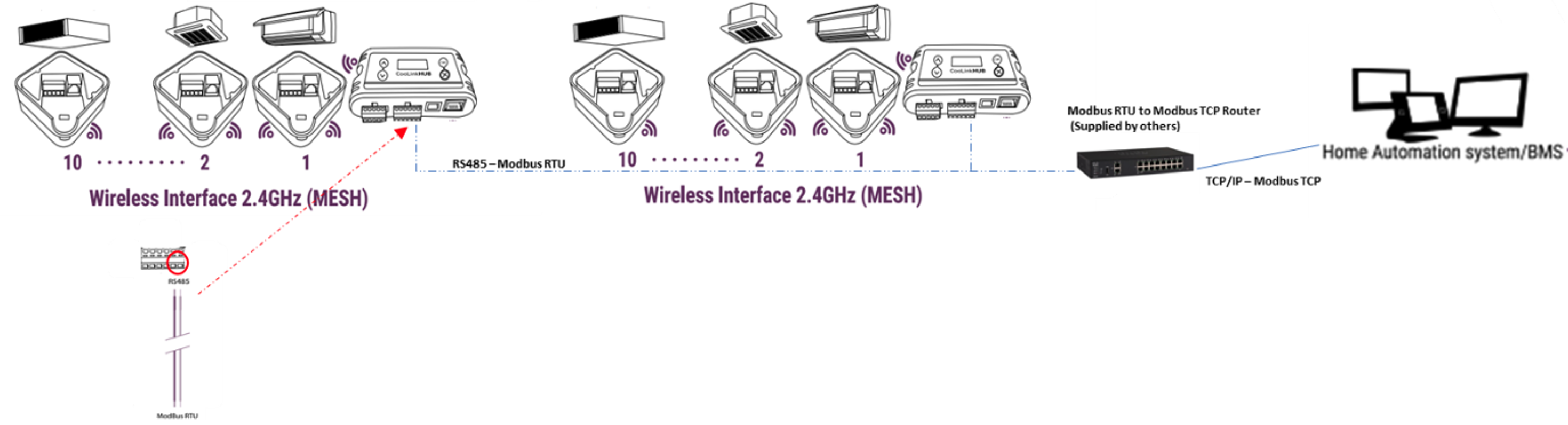

Connecter plusieurs groupes de CooLinkHub et de CoolPlugs sans fil sur une seule ligne Modbus RTU nécessite de modifier la configuration par défaut et de connecter les CooLinkHubs en tant qu’esclaves.
Prérequis
- Téléchargez la Toolbox de CoolAutomation ou utilisez tout autre logiciel de terminal (Putty, terminal Windows intégré, etc...)
- Accès au réseau auquel l’appareil est connecté (via une connexion TCP/IP locale) ou câble USB Type A vers Type B pour activer l’interface réseau locale (câble USB fourni avec le CooLinkHub).
- Un ordinateur avec une connexion réseau ou USB
Étapes de configuration
Les étapes ci-dessous doivent être appliquées à tous les CooLinkHubs que vous souhaitez connecter à la ligne Modbus RTU.
Configuration de la ligne CooLinkHub pour CG (Cool Gate)
-
>line type L3 CG5
OK, redémarrage requis ! -
Boot 2
Définir l’ID Modbus (modification de la valeur par défaut)
-
>line myid L3 51
OK, redémarrage requis ! -
Boot 2
Définir les paramètres du format Modbus (baudrate, bit de parité, etc...)
Cette étape est optionnelle
Le format Modbus par défaut est :
Débit 9600 bps
Bits de données 8
Parité Aucune
Pour modifier le format Modbus, suivez ces étapes :
-
>line baud L3 19200_8N2
OK, redémarrage requis ! -
boot 2
Définir les VA (adresses virtuelles)
VA - L’adressage virtuel représente chaque UI (VRF ou Split) dans la table de registres Modbus interne de l’appareil Coolautomation sur le réseau.
Normalement, les VA sont attribuées après l’identification des UI sur l’écran des appareils réseau. Dans le cas d’une configuration CoolPlug & CooLinkHub, chaque UI est représentée par un CoolPlug, donc la commande de distribution VA auto doit être appliquée après que tous les CoolPlugs sans fil ont été appairés avec leur CooLinkHub respectif et alimentés. (Peut être préconfiguré avant l’installation sur site).
Lorsque les CoolPlugs sont installés sur site, ils sont alimentés par le secteur, mais lors de la pré-configuration en laboratoire, ils peuvent être alimentés via une connexion USB directe au CooLinkHub. Le processus d’appairage est décrit dans le tutoriel vidéo "Comment appairer un CoolPlug sans fil à un CooLinkHub" et dans le manuel d’installation CoolPlug
Distribution des VA
>VA auto
OK
Interroger les VA
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dec: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dec: 00033]
OK
Pour la liste complète des commandes Modbus, veuillez consulter le guide Modbus complet
