Dans certains scénarios, il peut être nécessaire de préconfigurer un CoolPlug pour un CooLinkHub déjà installé et mis en service sur un site client, tout en effectuant la configuration à distance depuis votre bureau.
Les cas d'utilisation typiques incluent :
- Remplacer un CoolPlug défectueux par une nouvelle unité.
- Ajouter un CoolPlug à une unité intérieure nouvellement installée.
La procédure décrite ci-dessous vous permet de préconfigurer le nouveau CoolPlug à l'avance, éliminant ainsi la nécessité d'effectuer le processus d'appairage sur site. Une fois le CoolPlug préconfiguré installé chez le client, il sera déjà appairé avec le CooLinkHub existant, ce qui permet un processus d'installation plus rapide et plus simple.
Prérequis pour l'appairage manuel d'un CoolPlug à un CoolLinkHub
L'appairage manuel d'un CoolPlug sans fil à un CoolLinkHub nécessite que les prérequis suivants soient remplis :

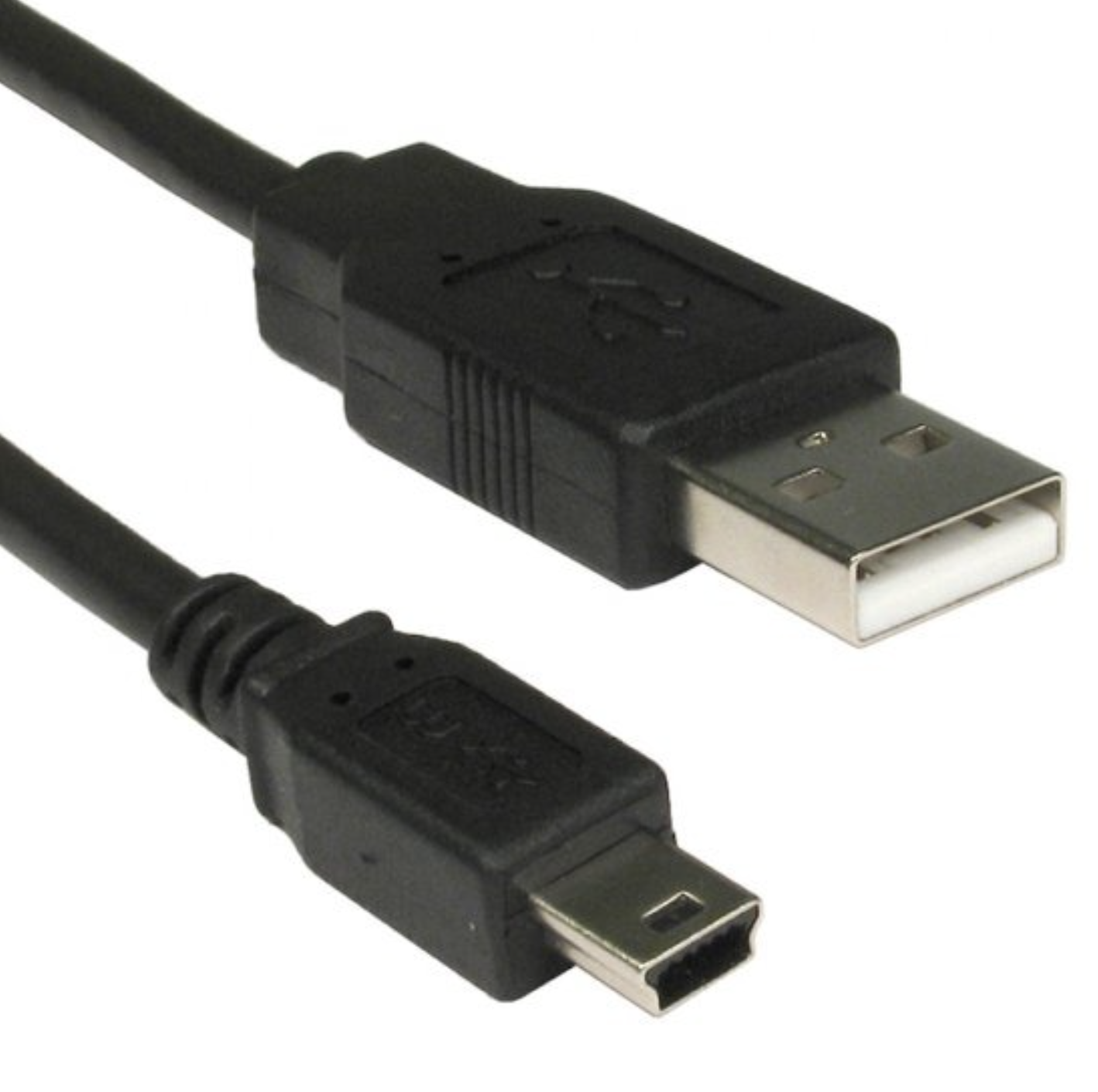

- Câble USB Mini-B pour connecter le CoolPlug à l'ordinateur
- Un ordinateur avec l'application ToolBox de CoolAutomation installée afin de pouvoir se connecter au CoolPlug sans fil via le terminal
- L'un des éléments suivants :
- Un CoolPlug, déjà appairé au CoolHub auquel vous souhaitez appairer le nouveau CoolPlug
- Le CoolLinkHub auquel on souhaite appairer le nouveau CoolPlug sans fil, accessible en ligne ou connecté à l'ordinateur
- Le CoolPlug doit être configuré
Étape 1 – Lire les paramètres WPAN
- Ouvrez l'application ToolBox de CoolAutomation, et connectez-vous à l'un des appareils décrits ci-dessous.
- Depuis l'onglet terminal, exécutez la commande suivante sur l'appareil existant :
- Lors de la lecture des paramètres depuis un CoolPlug déjà appairé, connectez le CoolPlug appairé à l'ordinateur et exécutez la commande suivante :
28:3B:96:C1:04:89> plug L5.001 wpan
- Lors de la lecture des paramètres depuis le CoolLinkHub auquel vous souhaitez appairer le CoolPlug, connectez-vous soit au CooLinkHub via le réseau avec l'application ToolBox de CoolAutomation, soit par une connexion directe au CooLinkHub connecté à votre ordinateur
28:3B:96:C1:04:89>wpan
La sortie de la commande wpan sera la suivante :
Coord_EA : 283B96C104890000 SA : 0xF204 PAN ID : 0xCA4D Channel : 25(25) PA/LNA : on Security : on OK
Étape 2 – Programmer le nouveau CoolPlug
- Connectez-vous au nouveau CoolPlug sans fil en utilisant l'application ToolBox de CoolAutomation, et exécutez les commandes suivantes (une après l'autre) : une réponse "OK" doit être reçue avant de passer à la commande suivante :
wpan EA234 <CooLinkHub derniers 6 caractères du SN >
wpan pan <PAN ID>
wpan ch <Channel>
wpan security <1 ou 0> (1 = Activé, 0 = Désactivé)
Pour l'exemple de sortie ci-dessus, les commandes seront les suivantes :
28:3B:96:C1:04:89>wpan EA234 C10489 OK 28:3B:96:C1:04:89>wpan pan CA4D OK 28:3B:96:C1:04:89>wpan ch 25 OK 28:3B:96:C1:04:89>wpan security 1 OK
Étape 3 : Vérification
Une fois la configuration d'appairage terminée, vérifiez que la nouvelle configuration correspond à celle définie dans le CooLinkHub ou le CoolPlug que vous avez utilisé pour récupérer la configuration à l'étape 1.
