Cet article s'applique aux produits CoolMaster suivants
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Les systèmes de réfrigérant sont connectés à une ou plusieurs lignes CoolMaster.
Pour que l'appareil puisse identifier les unités intérieures, il doit être configuré en fonction de la ligne et de la marque de CVC connectées au CoolMaster.
Les étapes ci-dessous expliquent comment configurer votre CoolMaster pour prendre en charge la marque de CVC connectée.

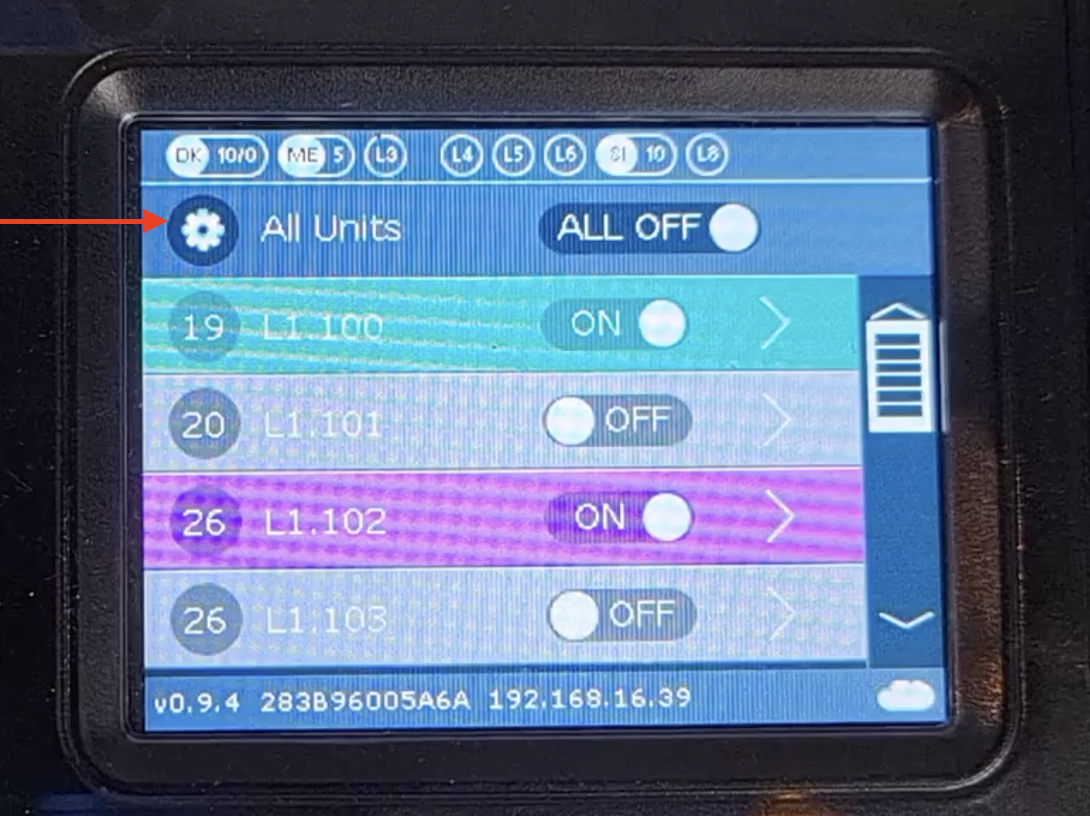

Étape 1 : Accédez aux paramètres de l'appareil

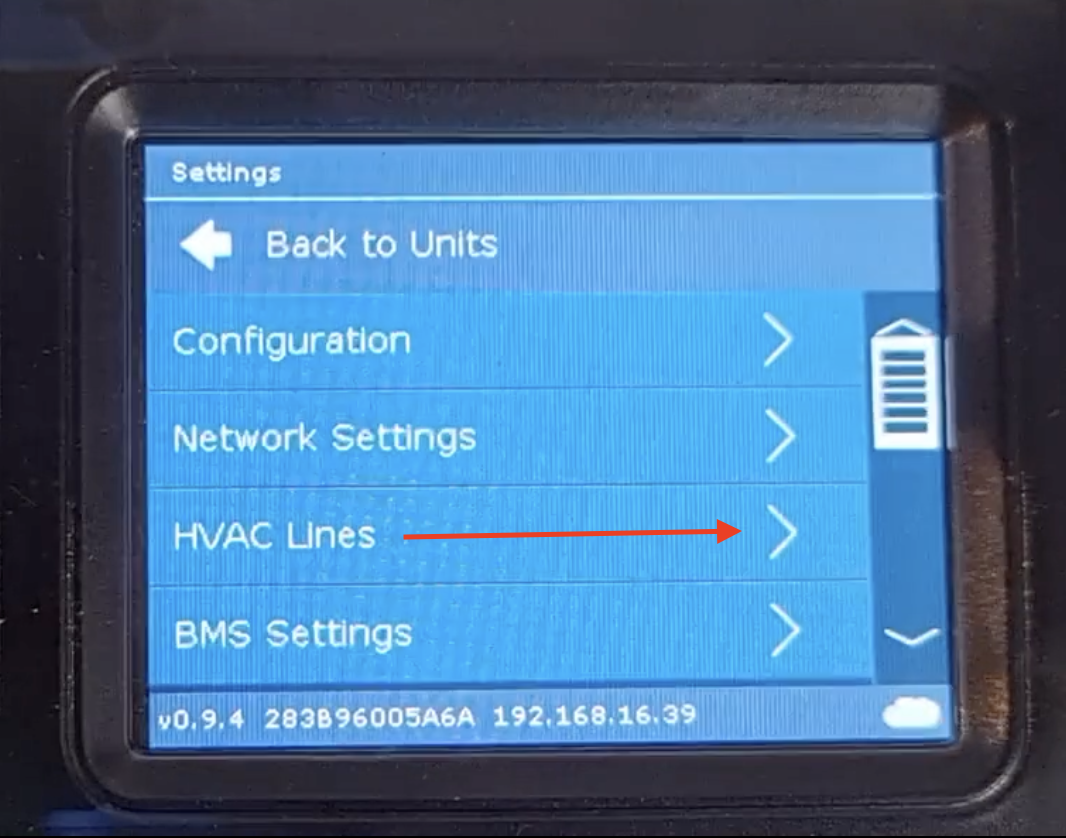

Étape 2 : Sélectionnez les lignes CVC

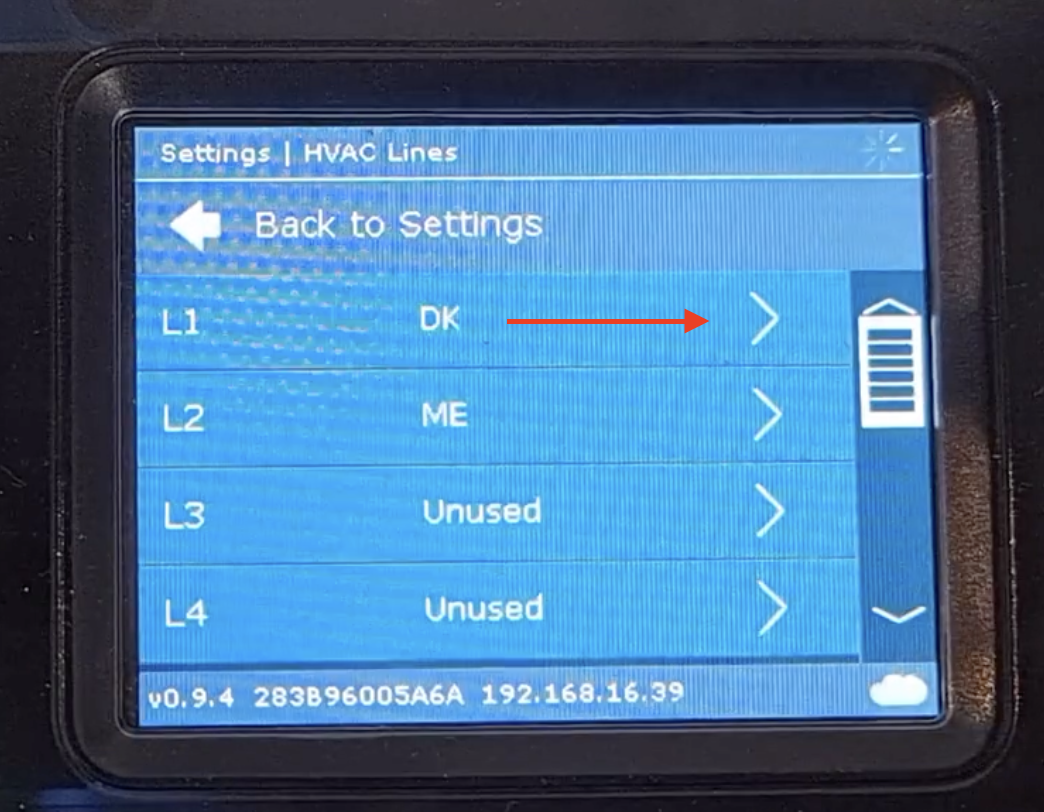

Étape 3 : Choisissez la ligne que vous souhaitez définir ou modifier

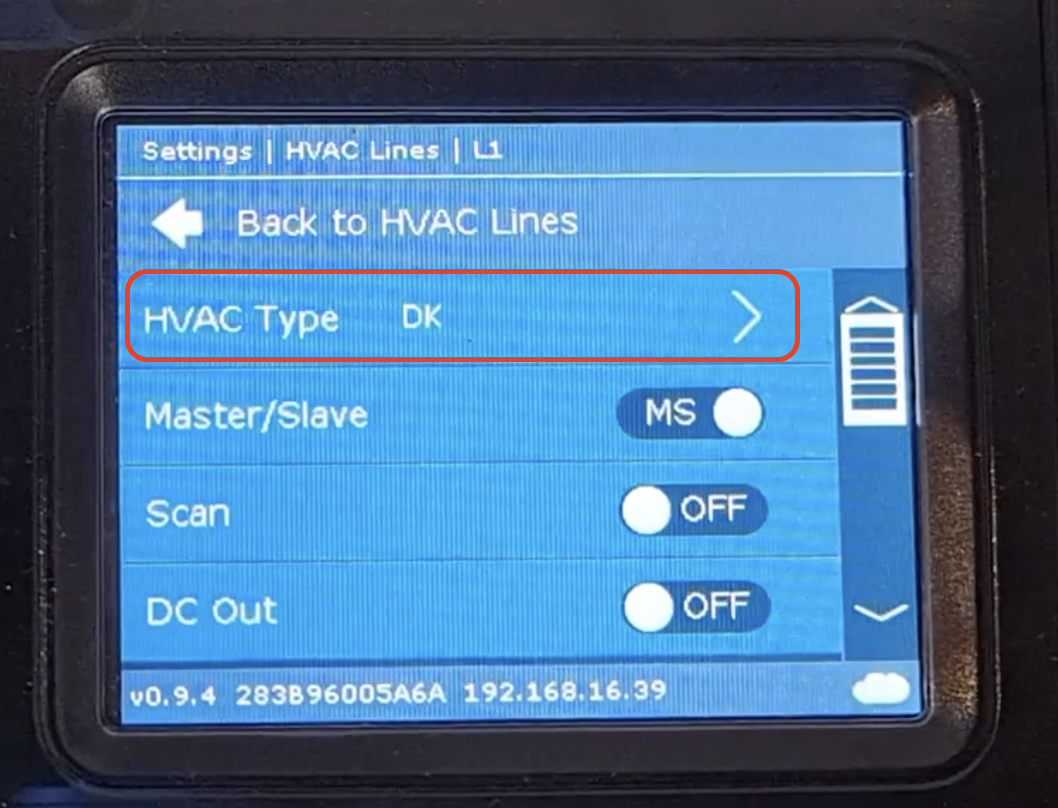

Étape 4 : Appuyez sur « Type de CVC »

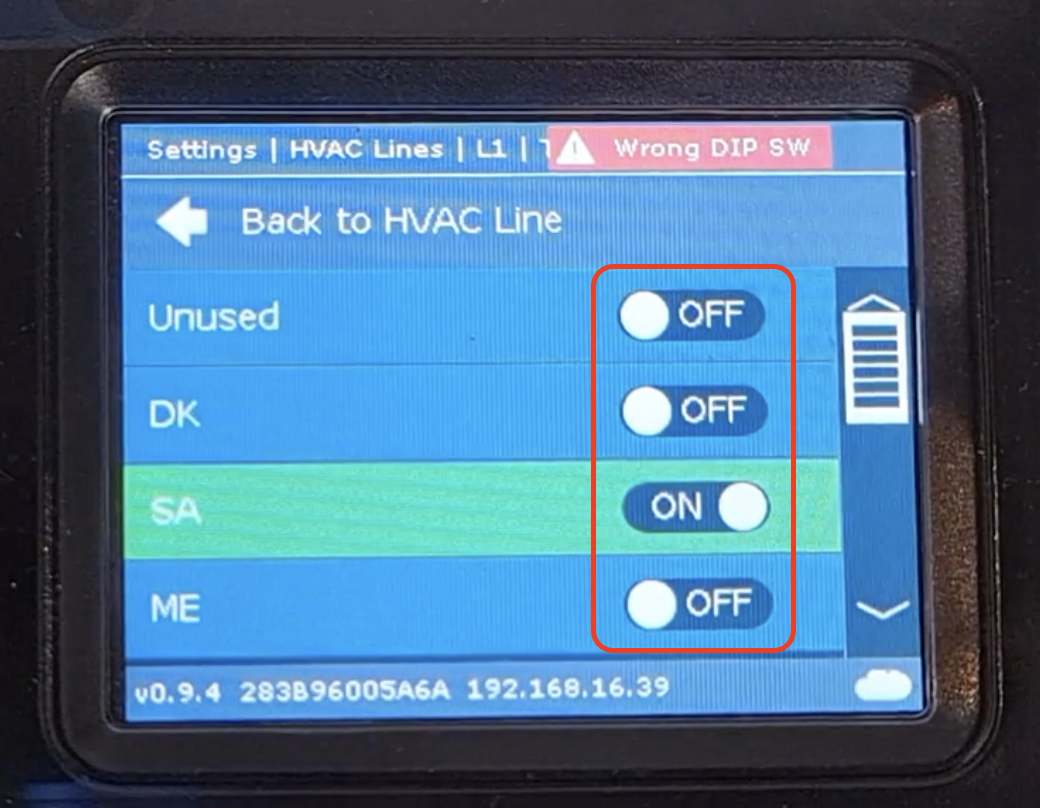

Étape 5 : Activez le type de ligne que vous souhaitez définir

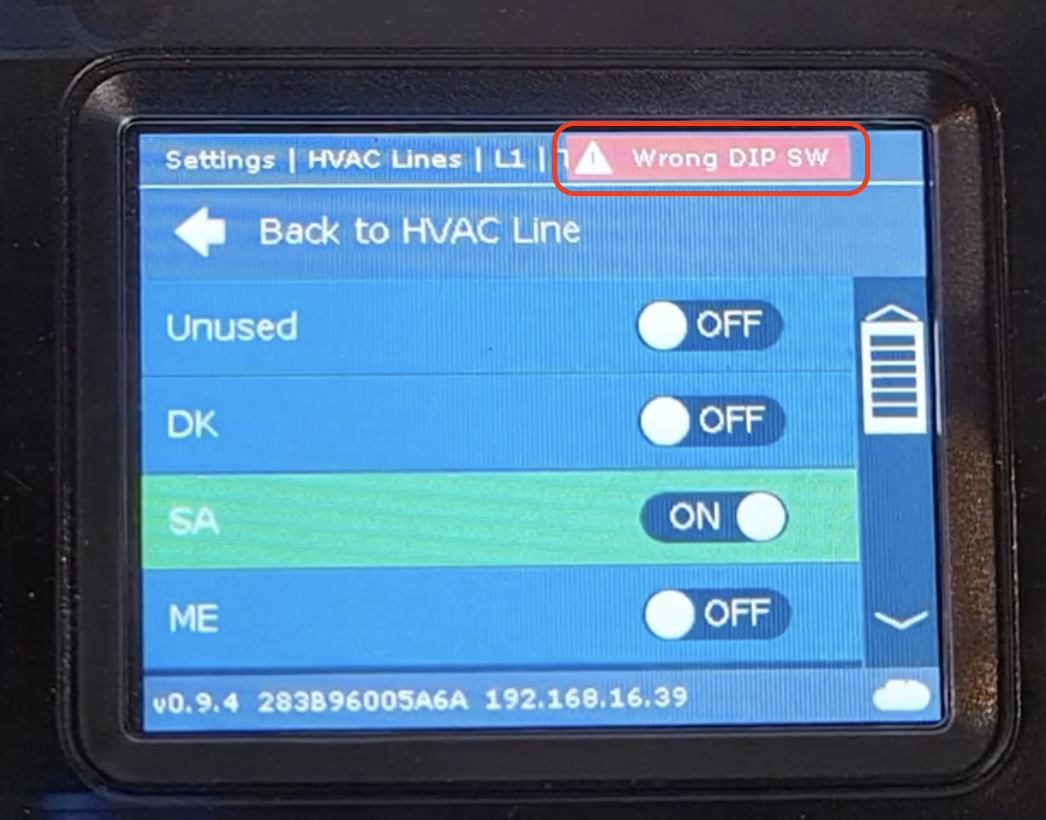

Étape 6 : Configurez les dip switches selon vos besoins

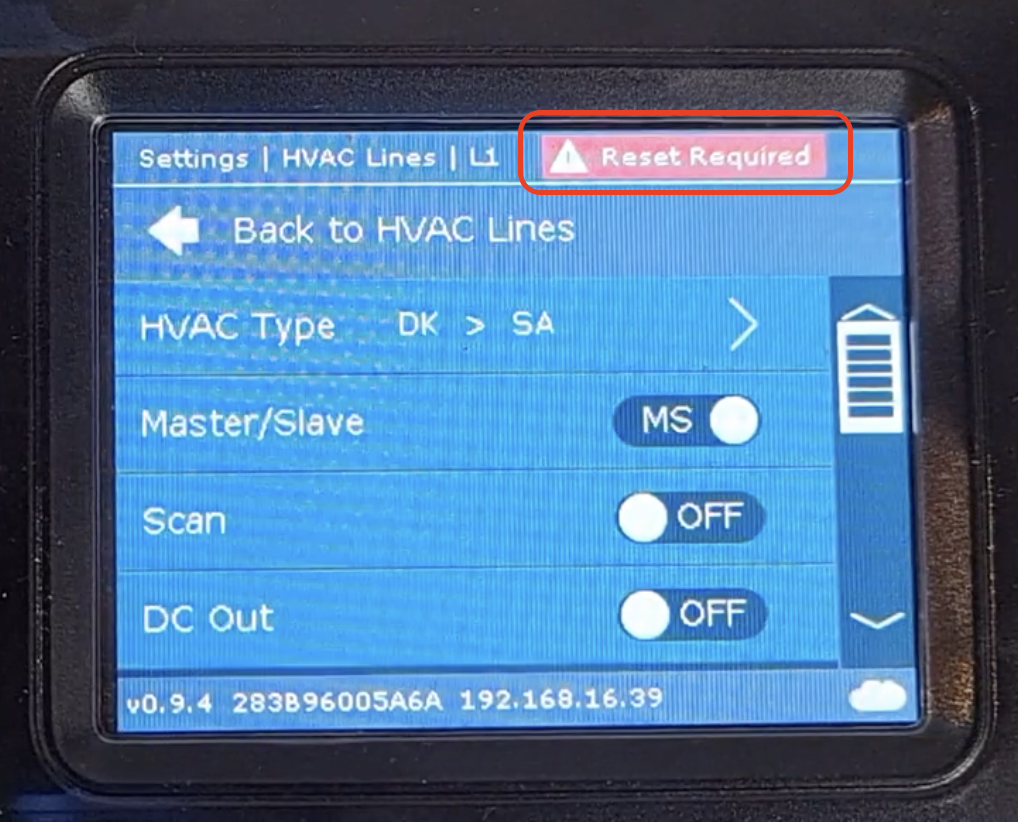

Étape 7 : Redémarrez l'appareil (vous pouvez le faire en débranchant puis rebranchant le cordon d'alimentation)
Configuration du type de ligne pour compteur d'énergie
Pour intégrer un compteur d'énergie à votre appareil CoolAutomation, le type de ligne L3 doit être défini selon le code du compteur et le débit en bauds.
Prérequis
- Commencez par télécharger la CoolAutomation ToolBox (si ce n'est pas déjà fait).
- Ensuite, connectez-vous à votre appareil via la connexion USB/réseau IP.
- Cliquez sur « Connecter » et vous accéderez à un écran de terminal.
CoolMaster - Configuration du type de ligne
Étape 1 - Configurez le type de ligne L3 en UMM :
line type L3 UMM
Étape 2 - Trouvez le code du compteur d'énergie. Vous pouvez le trouver dans notre liste ici sous la colonne 'Nom de scan UMM'.
Étape 3 - Définissez le type de ligne selon le code du compteur d'énergie trouvé.
line scan L3 [code compteur d'énergie]Étape 4 - Définissez le débit en bauds de la ligne si la valeur par défaut ne convient pas à votre compteur, en utilisant la commande suivante :
line baud L[numéro de ligne][Débit en bauds]_[Bit de données][Parité][Bit d'arrêt]
Les valeurs acceptées sont :
Débit en bauds : 9600/19200/38400
Bit de données : 7 ou 8
Parité : N pour aucune, E pour paire, O pour impaire
Bit d'arrêt : 1 ou 2
line baud L3 9600_8E1 (par exemple)
Configuration de la ligne KNX
Même si KNX est connecté via le module KNX, il doit être défini virtuellement sur la ligne appropriée.
Cela peut se faire depuis l'écran de l'appareil. Ou via le terminal, comme ci-dessous :
Prérequis
- Commencez par télécharger la CoolAutomation ToolBox (si ce n'est pas déjà fait).
- Ensuite, connectez-vous à votre appareil via la connexion USB/réseau IP.
- Cliquez sur « Connecter » et vous accéderez à un écran de terminal.
CoolMaster - Configuration du type de ligne
Vous pouvez utiliser la commande suivante dans le terminal :
line type L3 KNXW
CooLinkhub - Configuration du type de ligne
Vous pouvez utiliser la commande suivante dans le terminal :
line type L3 KNX
