Disposition de l'écran tactile

Cet article s'applique aux produits CoolMaster suivants

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

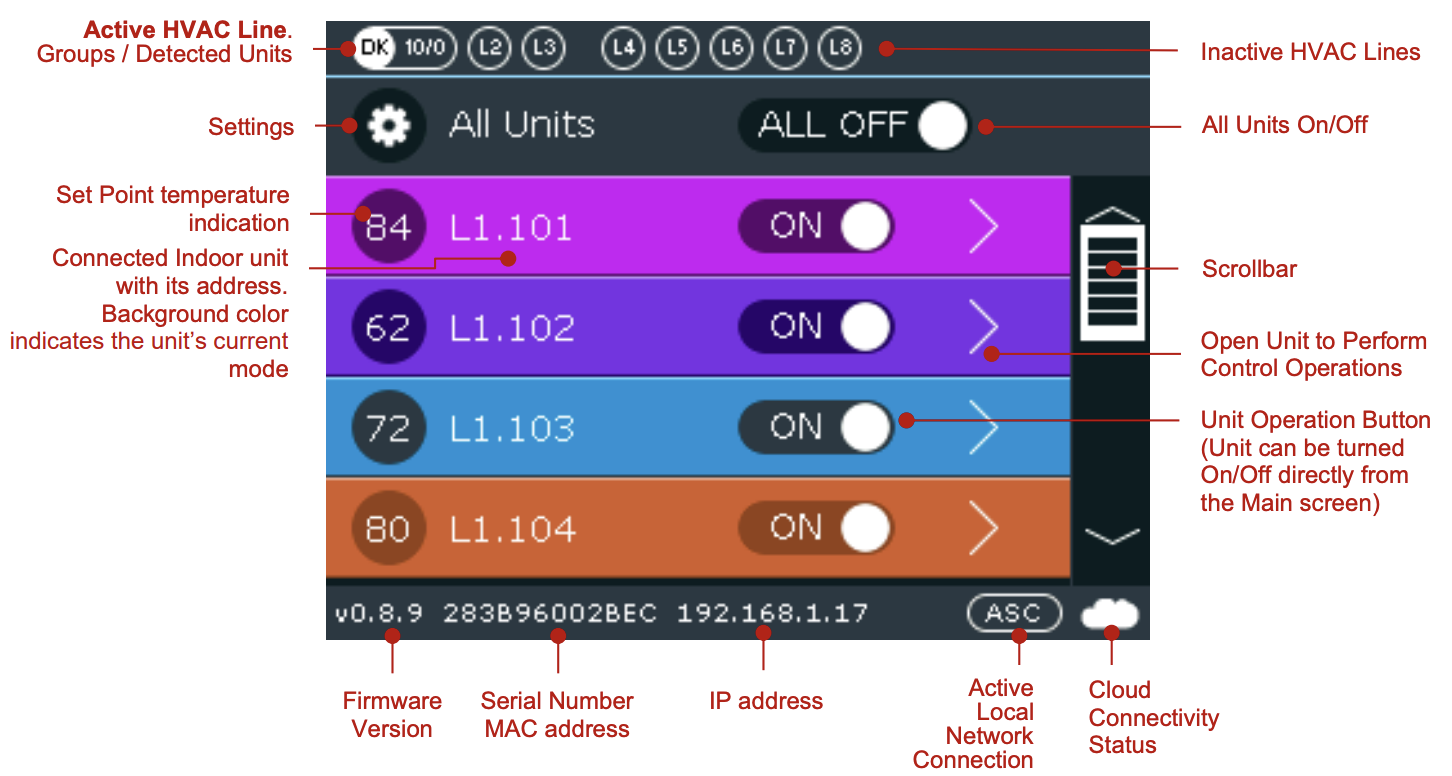

Lorsque l'appareil est connecté, l'écran suivant s'affiche. Après une installation réussie, toutes les unités connectées sont automatiquement détectées et l'écran principal affiche les unités intérieures détectées ainsi que leur statut.


La ligne du haut de l'image ci-dessus affiche :

  • La ligne CVC active sur le côté gauche de l'écran (cercle avec fond blanc et texte noir). L'abréviation du fabricant de la ligne active est affichée à l'intérieur du cercle blanc (DK sur l'image ci-dessus). Une liste des fabricants disponibles et de leurs abréviations respectives est disponible ici.
  • Les lignes inactives juste après l'indicateur de ligne active
  • . Le nombre d'unités détectées. Le chiffre à droite de l'abréviation du fabricant indique le nombre d'unités détectées. Pour les cas spécifiques à Daikin (DK), deux chiffres sont affichés : l'un représente les groupes et l'autre le nombre d'unités détectées.
  • Configuration des paramètres. Pour modifier les paramètres de l'appareil, appuyez sur l'icône en forme d'engrenage à gauche et suivez les instructions du chapitre Paramètres CoolMaster.
  • Contrôle des lignes CVC. Toutes les lignes CVC peuvent être allumées ou éteintes en basculant l'interrupteur à droite de l'icône d'engrenage ou individuellement en basculant l'interrupteur de chaque ligne CVC. Utilisez la barre de défilement à droite pour parcourir les lignes disponibles.
  • Mode de l'unité intérieure. Le mode de l'unité intérieure est indiqué par la couleur de fond de sa ligne :
    • Violet - Unité en mode Ventilation
    • Rouge - Unité en état d'erreur. Le code d'erreur est indiqué dans un cercle à gauche.
    • Bleu - Unité en mode Froid
    • Violet foncé - Unité en mode Auto
    • Vert - Unité en mode Déshumidification
    • Marron clair/orange - Unité en mode Chauffage
    • Gris - Unité en mode Arrêt

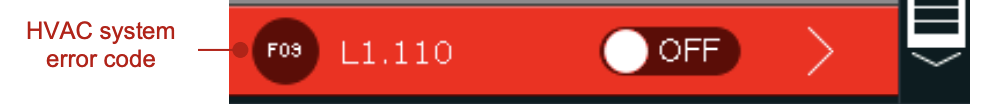

  • En cas d'erreur ou de dysfonctionnement du système VRF, cela s'affiche sur le CoolMaster. Lorsqu'une unité intérieure est en erreur, sa ligne sur l'écran principal s'affiche en rouge et le code d'erreur du fabricant d'origine est affiché à gauche de la ligne (voir image ci-dessous). L'utilisateur doit contacter le support technique CVC en indiquant le code affiché.mceclip1.png
  • La partie inférieure de l'écran affiche
    • Version du firmware
    • Numéro de série/adresse MAC
    • Adresse IP - L'adresse IP peut être définie automatiquement ou manuellement. Par défaut, le DHCP est activé. Pour modifier ce paramètre, appuyez sur le bouton Paramètres de l'écran principal et sélectionnez Paramètres réseau. Pour un réglage automatique, activez simplement le DHCP. Pour une configuration manuelle, désactivez le DHCP et sélectionnez l'IP en appuyant sur son bouton.
    • Connexion réseau locale active
      Connexion réseau locale Description
      ASC Serveur ASCII
      MIP ModBus IP
      REST API REST
      SSDP Protocole Control4
      CAN BACnet IP
      HDL HDL Buspro sur IP
      IZone Protocole Izone
    • Statut de la connexion au cloud. CoolMaster maintient une connexion permanente avec le serveur cloud CoolRemote dès que le réseau TCP/IP avec accès Internet est établi. Le statut de la connexion CoolRemote est affiché sur l'écran LCD sous forme d'icône de nuage en bas à droite de l'écran.
      Icône Description
      Aucune icône de nuage Pas de réseau TCP/IP
      mceclip2.png Connexion en cours - Communication
      mceclip3.png Connecté - En attente
      mceclip4.png Déconnecté - Code d'erreur de communication
