Dialogue des paramètres ETS 5
Le dispositif CoolAutomation ne propose aucune configuration supplémentaire via le logiciel ETS5, à part la configuration des Datapoints. L’objet de groupe final (GO) est « construit » à partir des champs de datapoint suivants : Adresse centrale intérieure (CA), Fonction et Direction. Le nombre de variations possibles de GO par datapoint est de 34.

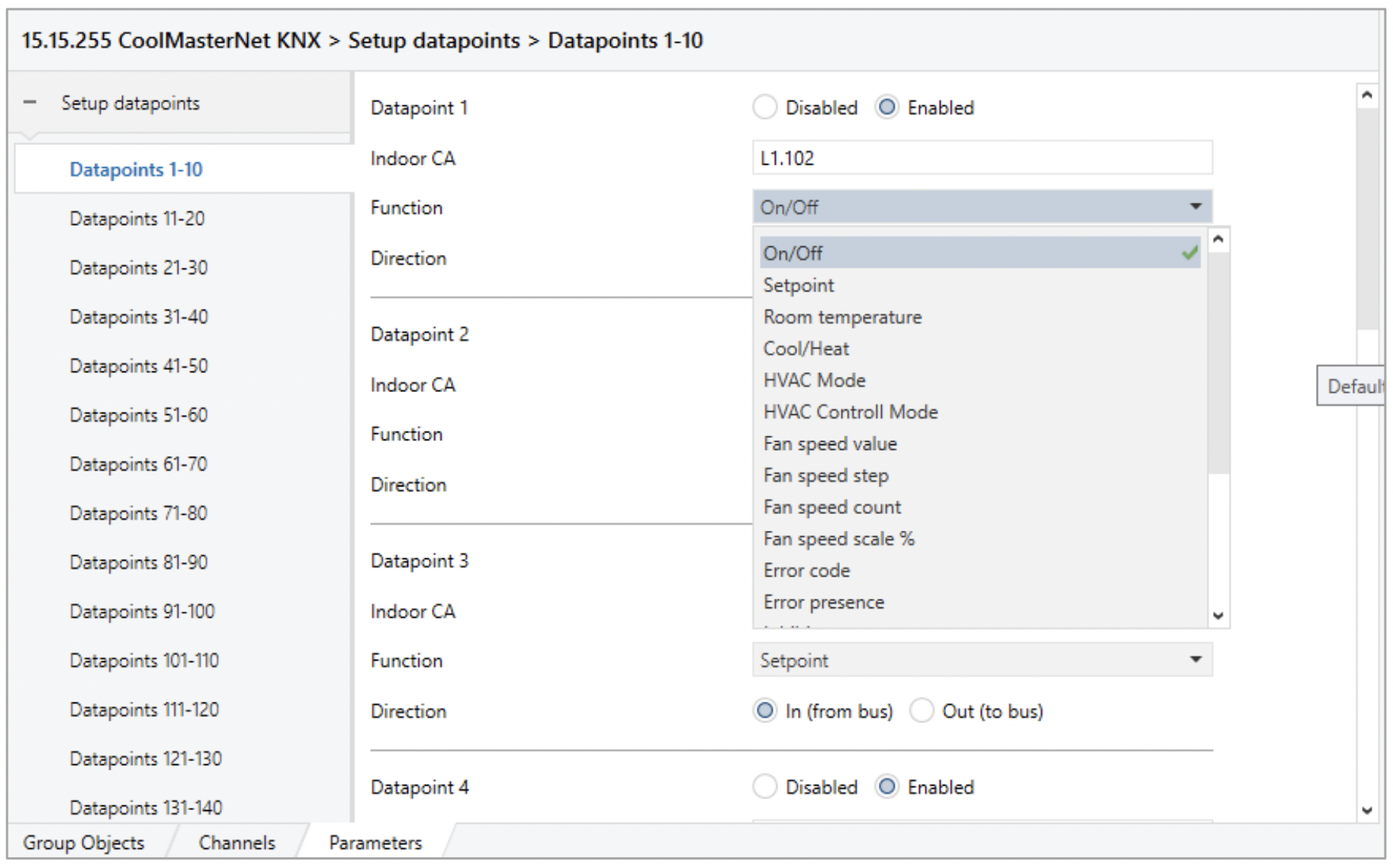

Datapoints N-M
10 datapoints sont regroupés par page.
Activation du Datapoint
Ce paramètre active l’interface KNX. Les options suivantes sont disponibles :
- Désactivé
- Activé
Adresse centrale intérieure (CA)
Ici, l’adresse de l’appareil CVC est configurée. Format CA : L. NUMÉRO DE LIGNE de 1...8, ADRESSE INTÉRIEURE de 0...999
- Dans l’exemple ci-dessus, la valeur CA de l’appareil testé est L1.102
Fonction
Ce paramètre définit la fonction de ce datapoint. Les options suivantes sont disponibles :
- Marche/Arrêt
- Consigne
- Température ambiante
- Refroidissement/Chauffage
- Mode CVC. Voir le tableau pour les informations de codage.
- Mode de contrôle CVC Modes implémentés : 0-Auto, 1-Chauffage, 3-Refroidissement, 9-Ventilation, 14-Déshumidification
- Valeur de la vitesse du ventilateur. Voir le tableau pour les informations de codage.
- Étape de vitesse du ventilateur La fonction prend la vitesse actuelle du ventilateur et l’augmente d’un cran (quelle que soit la valeur reçue du télégramme KNX). Si la vitesse actuelle est la vitesse maximale supportée par l’unité intérieure concernée, la vitesse la plus basse sera sélectionnée. Par exemple, si l’unité intérieure prend en charge les vitesses Basse, Moyenne et Haute, Fstep fait passer la vitesse de Basse à Moyenne, de Moyenne à Haute ou de Haute à Basse. Cette fonction n’a qu’une seule direction — du dispositif KNX vers le module KNX.
- Nombre de vitesses du ventilateur La fonction attribue un numéro à chaque vitesse supportée par l’unité intérieure, en commençant par 1 (un).
- Échelle de vitesse du ventilateur % La fonction traduit le codage de la vitesse du ventilateur en % dans les modes de vitesse du ventilateur CVC et inversement selon le tableau ci-dessous.
Auto Basse Moyenne Haute Max 0% 50% 100% 0% 33% 66% 100% 0% 25% 50% 75% 100% - Code d’erreur. Voir le tableau pour les informations de codage
- Présence d’erreur
- Inhibition
La fonction active ou désactive (selon la valeur du datapoint 1 ou 0) l’inhibition de la mise en marche de l’unité intérieure. Lors de l’activation de l’inhibition, l’état actuel Marche/Arrêt de l’unité intérieure est mémorisé. L’unité intérieure s’éteint après un délai d’environ 8 secondes. L’unité reste éteinte jusqu’à la désactivation de l’inhibition. Lors de la désactivation, l’unité intérieure se rallume si l’état Marche avait été mémorisé lors de l’activation de l’inhibition. Cette fonction est conçue pour fonctionner avec un capteur de fenêtre afin d’empêcher le fonctionnement du CVC lorsque la fenêtre est ouverte. - Filtre
- Mode Louver Cette fonction et la fonction d’échelle Louver ci-dessous peuvent ne pas avoir d’effet si la position demandée n’est pas supportée par l’unité intérieure. Toutes les unités intérieures ne prennent pas en charge les options de position de lames listées ci-dessous ou n’ont pas de contrôle de position de lames. Le contrôle des lames dépend du type d’unité intérieure. Voir le tableau pour les informations de codage.
- Échelle Louver - La valeur va de 0...FF en hexadécimal
Auto Vertical 30 45 60 Horizontal 0x0 0x33 0x66 0x9 0xCC 0xFF - Refroidissement Marche/Arrêt.
La valeur 0x1 active le mode Refroidissement. Si elle reçoit 0x0, la climatisation passe en mode Ventilation à vitesse minimale. - Chauffage Marche/Arrêt.
La valeur 0x1 active le mode Chauffage. Si elle reçoit 0x0, la climatisation passe en mode Ventilation à vitesse minimale. - Ventilation Auto Marche/Arrêt.
La valeur 0x1 active le mode Ventilation avec vitesse Auto. Si elle reçoit 0x0, la climatisation passe en mode Ventilation à vitesse minimale.
Direction
La direction de communication spécifique KNX est définie ici :
- Entrant (depuis le bus) Les datapoints avec cette direction prennent en charge uniquement les indicateurs de configuration ‘Communiquer’ et ‘Écrire’.
- Sortant (vers le bus) Les datapoints avec cette direction prennent en charge uniquement les indicateurs de configuration ‘Communiquer’, ‘Lire’ et ‘Transmettre’.
Objets de groupe
Tous les GO disponibles dans le datapoint1 sont présentés dans le tableau suivant :
| Ligne | Fonction | Direction | DPT | Taille |
|---|---|---|---|---|
| 1 | Marche/Arrêt | Entrée (depuis bus) | 1.1 Interrupteur | 1 bit |
| 2 | Sortie (vers bus) | |||
| 3 | Consigne | Entrée (depuis bus) | 9.1 Température °C | 2 octets |
| 4 | Sortie (vers bus) | |||
| 5 | Température ambiante | Entrée (depuis bus) | 9.1 Température °C | 2 octets |
| 6 | Sortie (vers bus) | |||
| 7 | Froid/Chaud | Entrée (depuis bus) | 1.100 Chauffage/refroidissement | 1 bit |
| 8 | Sortie (vers bus) | |||
| 9 | Mode CVC | Entrée (depuis bus) | HVACOperMode DPT non standard | 1 octet |
| 10 | Sortie (vers bus) | |||
| 11 | Mode de contrôle CVC | Entrée (depuis bus) | 20.105 HVACContrlMode | 1 octet |
| 12 | Sortie (vers bus) | |||
| 13 | Valeur vitesse ventilateur | Entrée (depuis bus) | HVACFanMode DPT non standard | 1 octet |
| 14 | Sortie (vers bus) | |||
| 15 | Palier vitesse ventilateur | Entrée (depuis bus) | 1.7 Palier | 1 bit |
| 16 | Nombre de vitesses ventilateur | Entrée (depuis bus) | 5.1 Échelonnage | 1 octet |
| 17 | Sortie (vers bus) | |||
| 18 | Échelle vitesse ventilateur % | Entrée (depuis bus) | 5.1 Échelonnage | 1 octet |
| 19 | Sortie (vers bus) | |||
| 20 | Code erreur | Sortie (vers bus) | ErrorCode (DPT non standard) | 2 octets |
| 21 | Présence d'erreur | Sortie (vers bus) | 1.5 Alarme | 1 bit |
| 22 | Inhibition | Entrée (depuis bus) | 1.11 Palier | 1 bit |
| 23 | Filtre | Entrée (depuis bus) | 1.5 Alarme | 1 bit |
| 24 | Sortie (vers bus) | |||
| 25 | Mode volet | Entrée (depuis bus) | HVACLouversPosition (DPT non standard) | 1 octet |
| 26 | Sortie (vers bus) | |||
| 27 | Échelle volet | Entrée (depuis bus) | 5.1 Échelonnage | 1 octet |
| 28 | Sortie (vers bus) | |||
| 29 | Refroidissement Marche/Arrêt | Entrée (depuis bus) | 1.1 Interrupteur | 1 bit |
| 30 | Sortie (vers bus) | |||
| 31 | Chauffage Marche/Arrêt | Entrée (depuis bus) | 1.1 Interrupteur | 1 bit |
| 32 | Sortie (vers bus) | |||
| 33 | Ventilateur Auto Marche/Arrêt | Entrée (depuis bus) | 1.1 Interrupteur | 1 bit |
| 34 | Sortie (vers bus) |
Pour en savoir plus, cliquez ici
