Cet article s'applique aux produits CoolAutomation suivants :
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
- CooLinkHub
- CooLinkBridge
Remarque
KNX via ETS est fourni avec la gamme de produits CoolMaster.

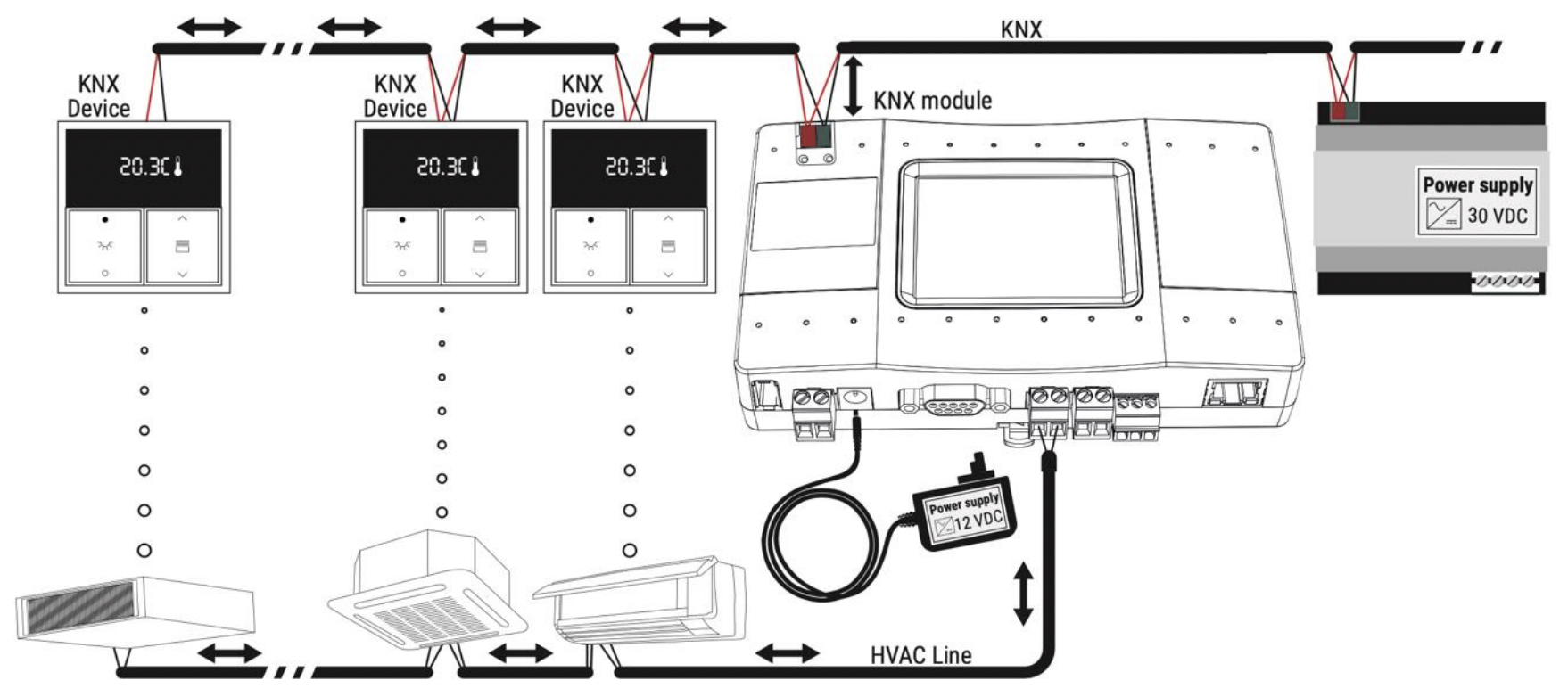

Connexion matérielle
- CoolMaster KNX se connecte directement au réseau KNX. Il utilise ETS5 ou version supérieure pour la configuration de tous les objets.
- L'appareil CoolMaster est alimenté par un adaptateur secteur standard. Le bus KNX doit être alimenté séparément via l'alimentation du bus KNX.
Pour en savoir plus, cliquez ici ou téléchargez le manuel complet d'intégration KNX
Configuration du terminal de ligne
Bien que KNX soit connecté via le module KNX, il doit être défini virtuellement sur la ligne appropriée.
Cela peut se faire depuis l'écran de l'appareil. Ou via le terminal, comme indiqué ci-dessous :
Prérequis
- Commencez par télécharger la CoolAutomation ToolBox (si ce n'est pas déjà fait).
- Ensuite, connectez-vous à votre appareil via la connexion USB/réseau IP.
- Cliquez sur 'Connecter' et vous accéderez à un écran de terminal.
CoolMaster - Configuration du type de ligne
Vous pouvez utiliser la commande suivante dans le terminal :
line type L3 KNXWCooLinkhub - Configuration du type de ligne
Vous pouvez utiliser la commande suivante dans le terminal :
line type L4 KNX
