מאמר זה מתייחס למוצרים הבאים של CoolAutomation:
- CooLinkHub
הקדמה

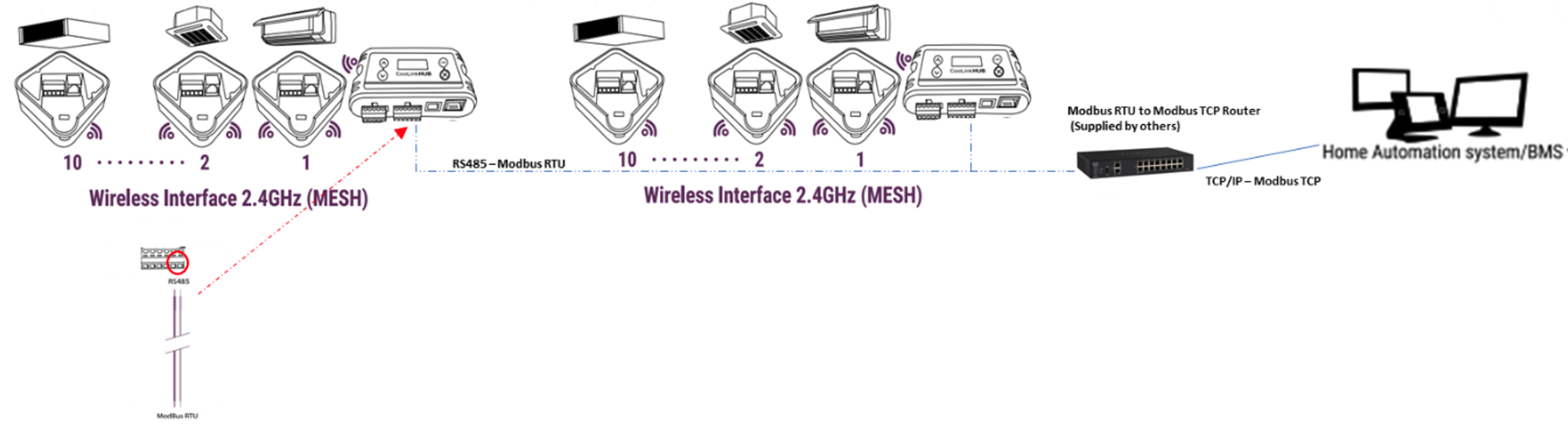

חיבור מספר אשכולות של CooLinkHub ו-CoolPlugs אלחוטיים לקו Modbus RTU יחיד דורש שינוי הגדרות ברירת המחדל וחיבור ה-CooLinkHubs כעבדים.
דרישות מקדימות
- הורידו את Toolbox של CoolAutomation או השתמשו בכל תוכנת טרמינל אחרת (Putty, טרמינל מובנה של Windows וכו').
- גישה לרשת אליה מחובר המכשיר (באמצעות חיבור TCP/IP מקומי) או כבל USB Type A ל-Type B להפעלת ממשק רשת מקומי (כבל USB מסופק עם CooLinkHub).
- מחשב עם חיבור רשת או USB
שלבי הגדרה
יש לבצע את השלבים הבאים עבור כל אחד מה-CooLinkHubs שברצונכם לחבר לקו Modbus RTU.
הגדרת קו CooLinkHub ל-CG (Cool Gate)
-
>line type L3 CG5
OK, Boot Required! -
Boot 2
הגדרת מזהה Modbus (שינוי מהברירת מחדל)
-
>line myid L3 51
OK, Boot Required! -
Boot 2
הגדרת פרמטרי פורמט Modbus (קצב שידור, סיבית זוגיות וכו')
שלב זה הוא אופציונלי
פורמט ברירת המחדל של Modbus הוא:
קצב שידור 9600 bps
8 סיביות נתונים
ללא זוגיות
כדי לשנות את פורמט ה-Modbus בצעו את השלבים הבאים:
-
>line baud L3 19200_8N2
OK, Boot Required! -
boot 2
הגדרת VA (כתובות וירטואליות)
VA - כתובת וירטואלית היא ייצוג של כל יחידת פנים (VRF או Split) בטבלת הרישום הפנימית של מכשיר Coolautomation ברשת
בדרך כלל ה-VA מחולקות לאחר זיהוי יחידות הפנים במסך מכשירי הרשת. במקרה של פריסת CoolPlug ו-CooLinkHub, כל יחידת פנים מיוצגת על ידי CoolPlug, לכן יש להפעיל את פקודת VA auto לאחר שכל ה-CoolPlugs האלחוטיים קושרו ל-CooLinkHub המתאים והוזנו בחשמל. (ניתן להגדיר זאת מראש לפני התקנה באתר).
כאשר CoolPlugs מותקנים באתר, הם מוזנים מהחשמל של המזגן, אך במהלך הגדרה במעבדה ניתן להזין אותם ישירות דרך חיבור USB ל-CooLinkHub. תהליך הקישור מוסבר במדריך הווידאו "איך לקשר CoolPlug אלחוטי ל-CooLinkHub" וב-מדריך התקנת CoolPlug
הפצת VA
>VA auto
OK
בדיקת VA
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dec: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dec: 00033]
OK
לרשימת פקודות Modbus המלאה, עיינו ב-מדריך Modbus המלא
