בתרחישים מסוימים, ייתכן שיהיה צורך לקבוע מראש את תצורת ה-CoolPlug עבור CooLinkHub שכבר מותקן ומופעל באתר הלקוח, תוך כדי ביצוע התצורה מרחוק מהמשרד שלך.
מקרי שימוש טיפוסיים כוללים:
- החלפת CoolPlug תקול ביחידה חדשה.
- הוספת CoolPlug ליחידה פנימית שהותקנה לאחרונה.
ההליך המתואר להלן מאפשר לך לקבוע מראש את ה-CoolPlug החדש, ובכך לחסוך את הצורך לבצע את תהליך ההצמדה באתר. לאחר שה-CoolPlug שהוגדר מראש מותקן במיקום הלקוח, הוא כבר יהיה מוצמד ל-CooLinkHub הקיים, ומאפשר תהליך התקנה מהיר ופשוט יותר.
דרישות מוקדמות להצמדה ידנית של CoolPlug ל-CoolLinkHub
כדי לבצע הצמדה ידנית של CoolPlug אלחוטי ל-CoolLinkHub, יש לעמוד בדרישות המוקדמות הבאות:

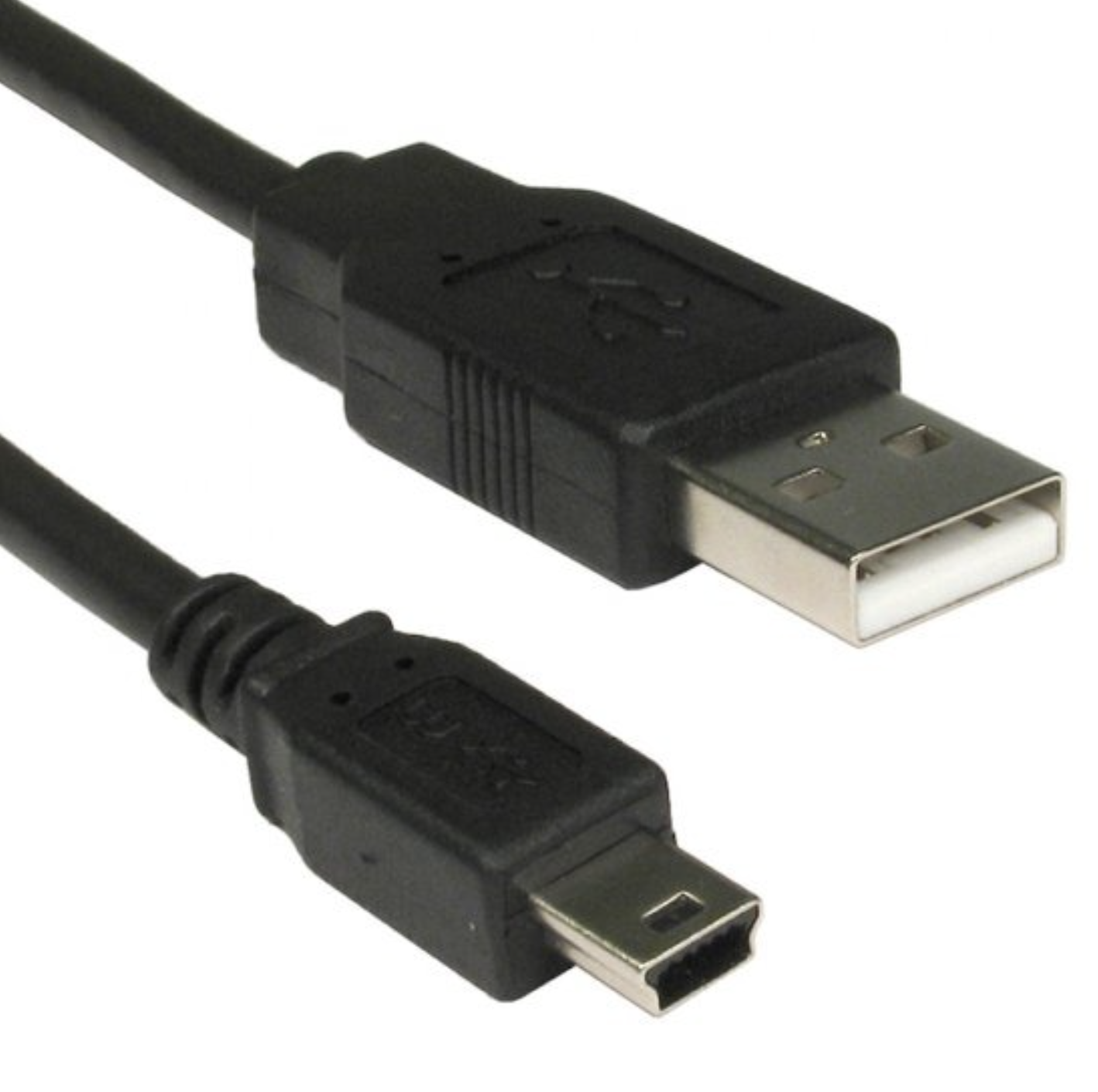

- כבל USB Mini-B לחיבור ה-CoolPlug למחשב
- מחשב עם CoolAutomation’s ToolBox App מותקן, כדי להתחבר ל-CoolPlug האלחוטי דרך הטרמינל
- אחד מהבאים:
- CoolPlug שכבר מוצמד ל-CoolHub שאליו רוצים להצמיד את ה-CoolPlug החדש
- ה-CoolLinkHub שאליו רוצים להצמיד את ה-CoolPlug האלחוטי החדש, זמין אונליין או מחובר למחשב
- יש להגדיר את ה-CoolPlug
שלב 1 – קריאת פרמטרים של WPAN
- פתח את CoolAutomation’s ToolBox App והתחבר לאחד מהמכשירים המתוארים למטה.
- בלשונית הטרמינל, הרץ את הפקודה הבאה על המכשיר הקיים:
- בעת קריאת הפרמטרים מ-CoolPlug שכבר מוצמד, חבר את ה-CoolPlug המוצמד למחשב והרץ את הפקודה הבאה :
28:3B:96:C1:04:89> plug L5.001 wpan
- בעת קריאת הפרמטרים מ-CoolLinkHub שאליו רוצים להצמיד את ה-CoolPlug, התחבר ל-CooLinkHub באמצעות CoolAutomation's ToolBox דרך הרשת או חיבור ישיר ל-CooLinkHub המחובר למחשב שלך
28:3B:96:C1:04:89>wpan
פלט הפקודה wpan ייראה כך:
Coord_EA : 283B96C104890000 SA : 0xF204 PAN ID : 0xCA4D Channel : 25(10) PA/LNA : on Security : on OK
שלב 2 – תכנות ה-CoolPlug החדש
- התחבר ל-CoolPlug האלחוטי החדש באמצעות CoolAutomation’s ToolBox App, והריץ את הפקודות הבאות (אחת אחרי השנייה): יש לקבל תגובת "OK" לפני המעבר לפקודה הבאה:
wpan EA234 <CooLinkHub last 6 chars ofSN >
wpan pan <PAN ID>
wpan ch <Channel the number outside of the parenticies>
wpan security <1 0r 0> (1 = On, 0=Off)
לדוגמה מתוך הפלט למעלה, הפקודות ייראו כך:
28:3B:96:C1:04:89>wpan EA234 C10489 OK 28:3B:96:C1:04:89>wpan pan CA4D OK 28:3B:96:C1:04:89>wpan ch 25 OK 28:3B:96:C1:04:89>wpan security 1 OK
שלב 3: אימות
לאחר סיום הגדרת ההצמדה, ודא שההגדרה החדשה דומה להגדרה שנקבעה ב-CooLinkHub או ב-CoolPlug ששימש אותך לשליפת ההגדרה בשלב 1.
