שינוי סוג הקו במכשיר CoolMaster שלך

הגדרת קו למדי צריכת חשמל

כדי לשלב מד צריכת חשמל עם מכשיר CoolAutomation שלך, יש להגדיר את קו L3 בהתאם לקוד מד החשמל ולקצב התקשורת (baud rate).

דרישות מקדימות

1. ראשית, הורד את CoolAutomation ToolBox (אם עדיין לא עשית זאת).
2. לאחר מכן, התחבר למכשיר שלך באמצעות חיבור USB או רשת IP.
3. לחץ על 'Connect' ותראה מסך טרמינל.

CoolMaster - הגדרת סוג קו

שלב 1 - הגדר את קו L3 כ-UMM :

line type L3 UMM

שלב 2 - מצא את קוד מד החשמל. ניתן לעשות זאת בעזרת הרשימה שלנו כאן בעמודה 'UMM scan Name'.

שלב 3 - הגדר את סוג הקו לפי קוד מד החשמל שמצאת.

line scan L3 [power meter code]

שלב 4 - אם קצב התקשורת (baud) ברירת המחדל אינו מתאים למד שלך, הגדר אותו באמצעות הפקודה הבאה:

line baud L[line number="Number"][Baud Rate]_[Database bit][Parity][Stop Bit]

הערכים האפשריים הם:

Baud Rate: 9600/19200/38400

Database bit: 7 או 8

Parity: N ללא, E זוגי, O אי-זוגי

Stop bit: 1 או 2

line baud L3 9600_8E1 (לדוגמה)

הגדרת קו KNX

למרות ש-KNX מחובר דרך מודול KNX, יש להגדיר אותו וירטואלית על הקו המתאים.

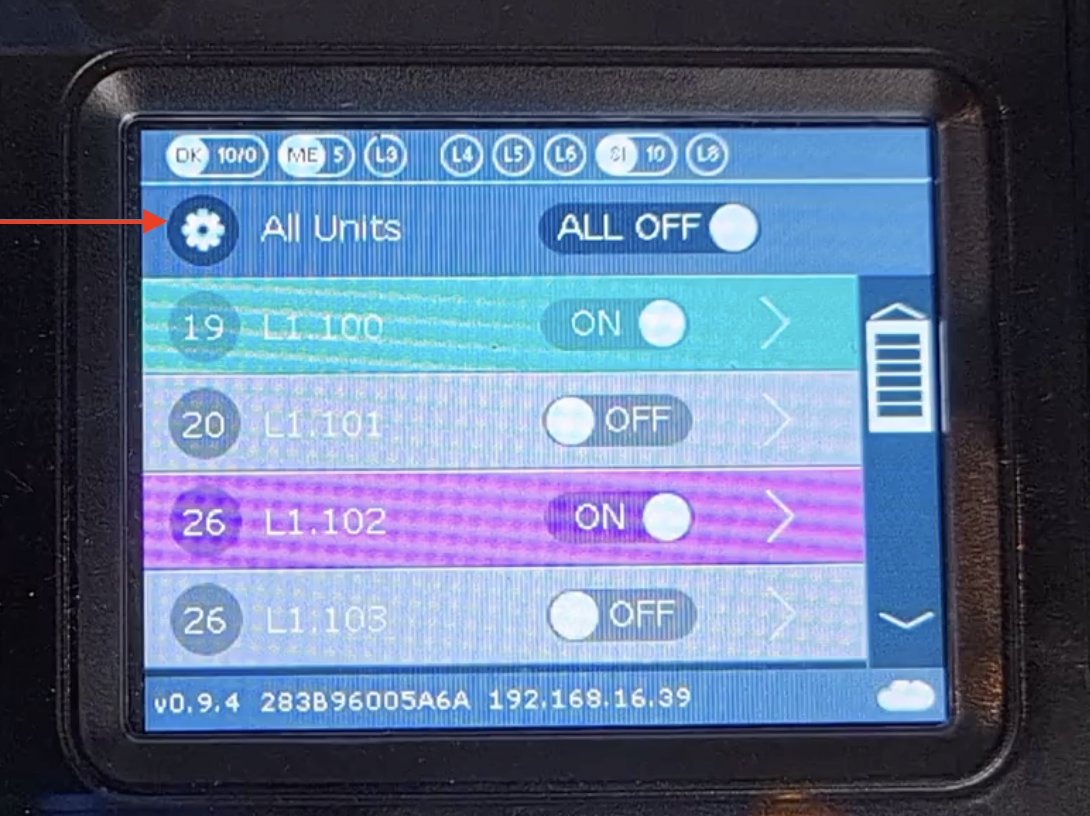

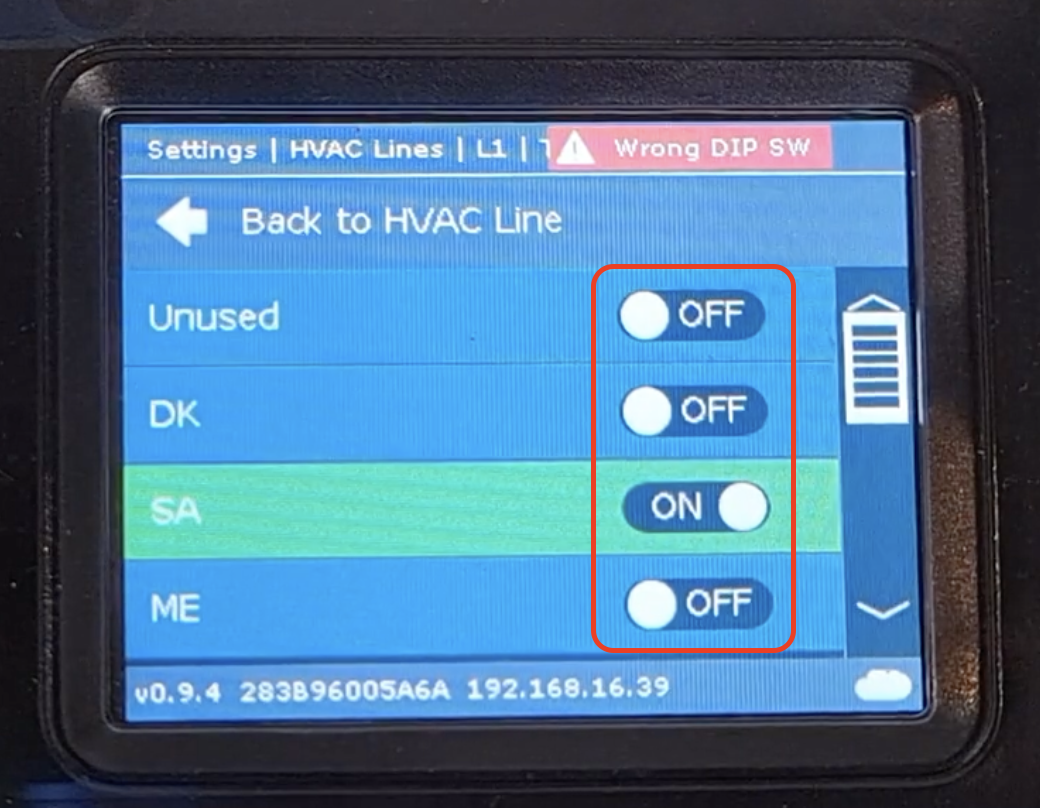

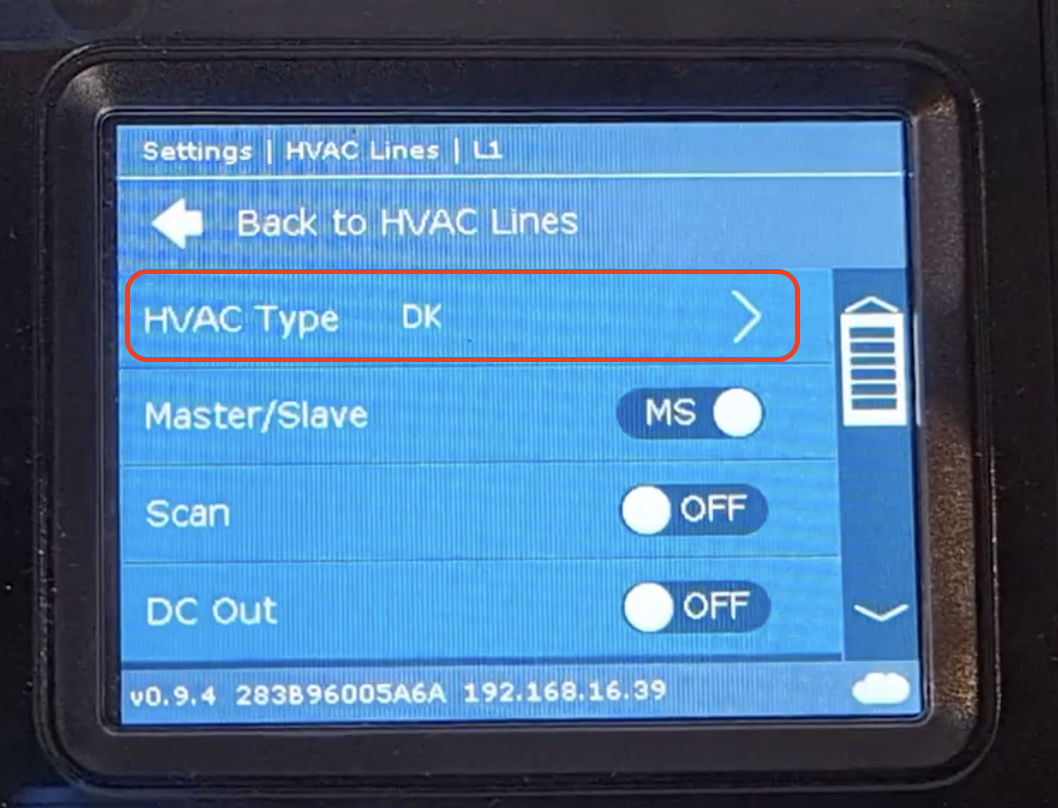

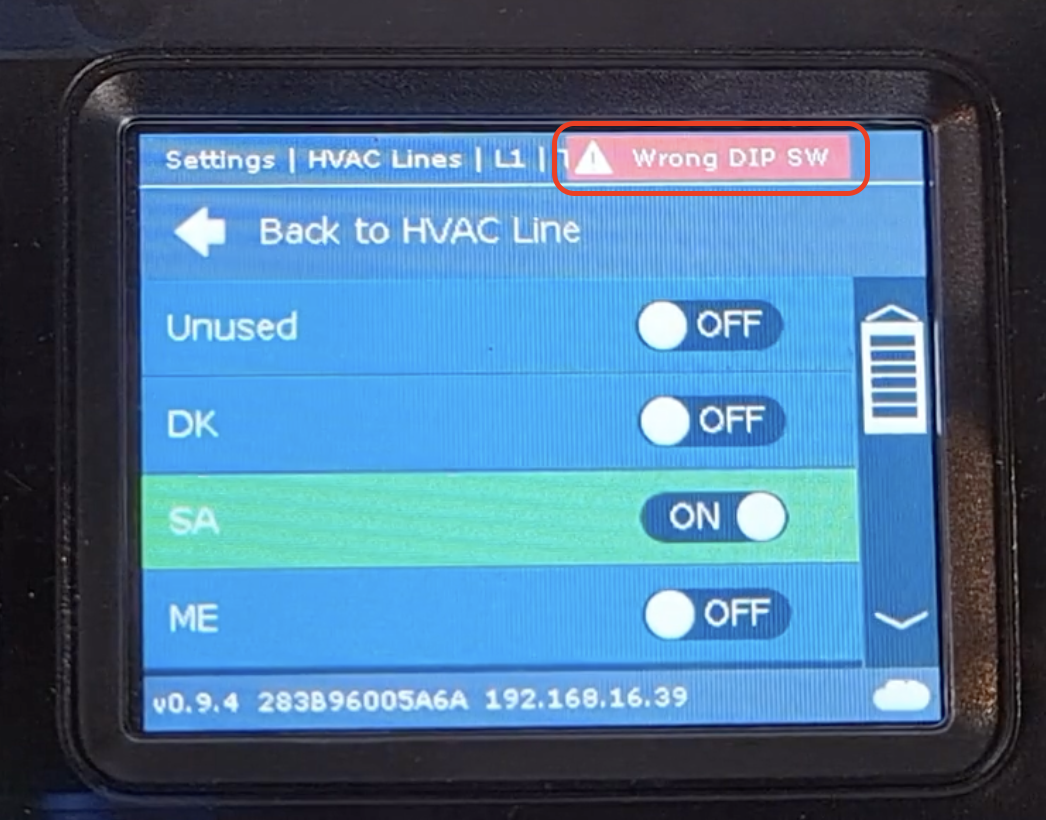

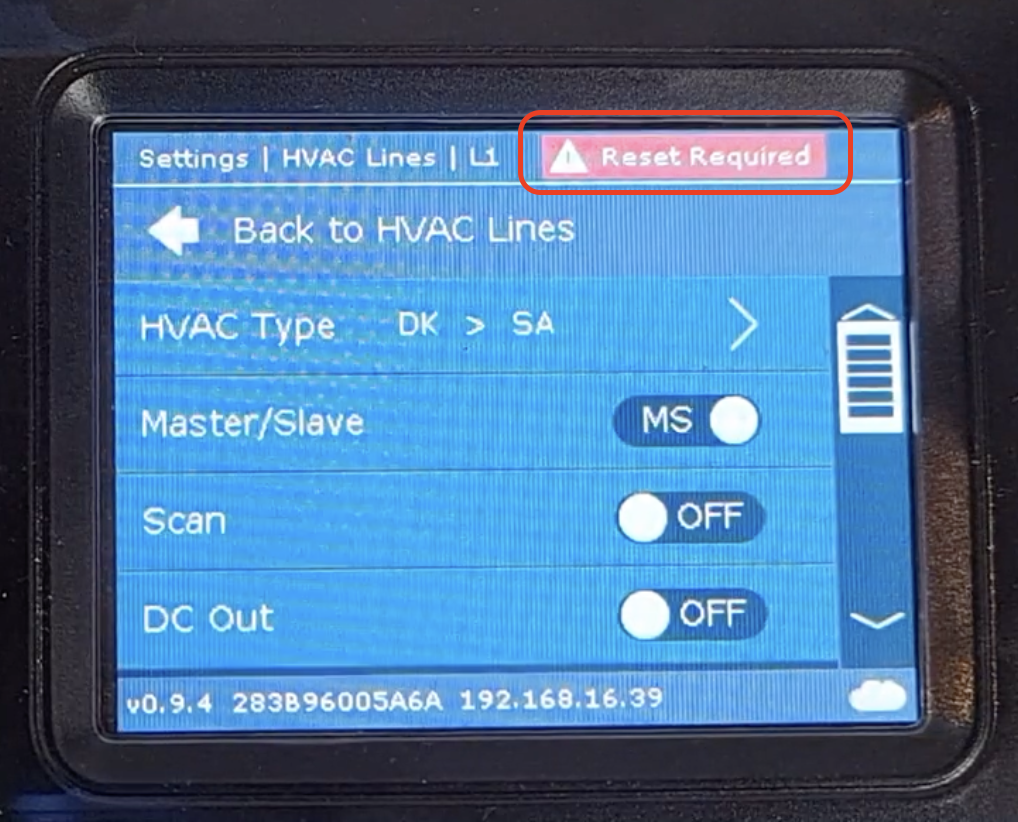

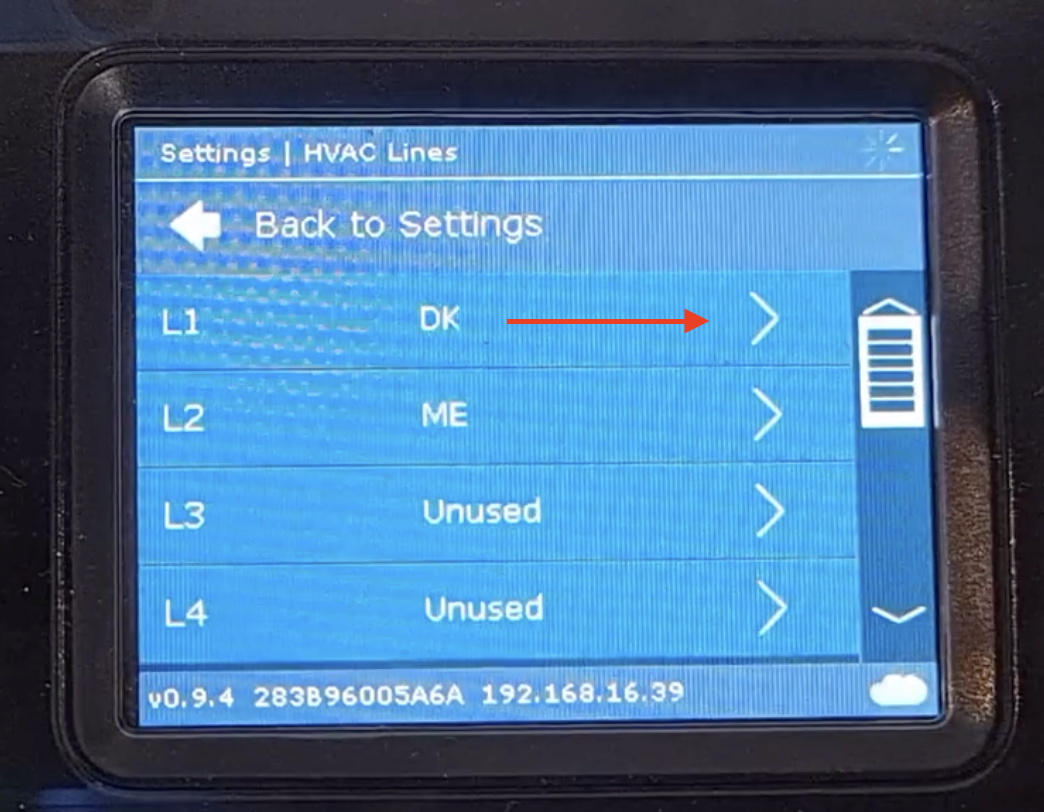

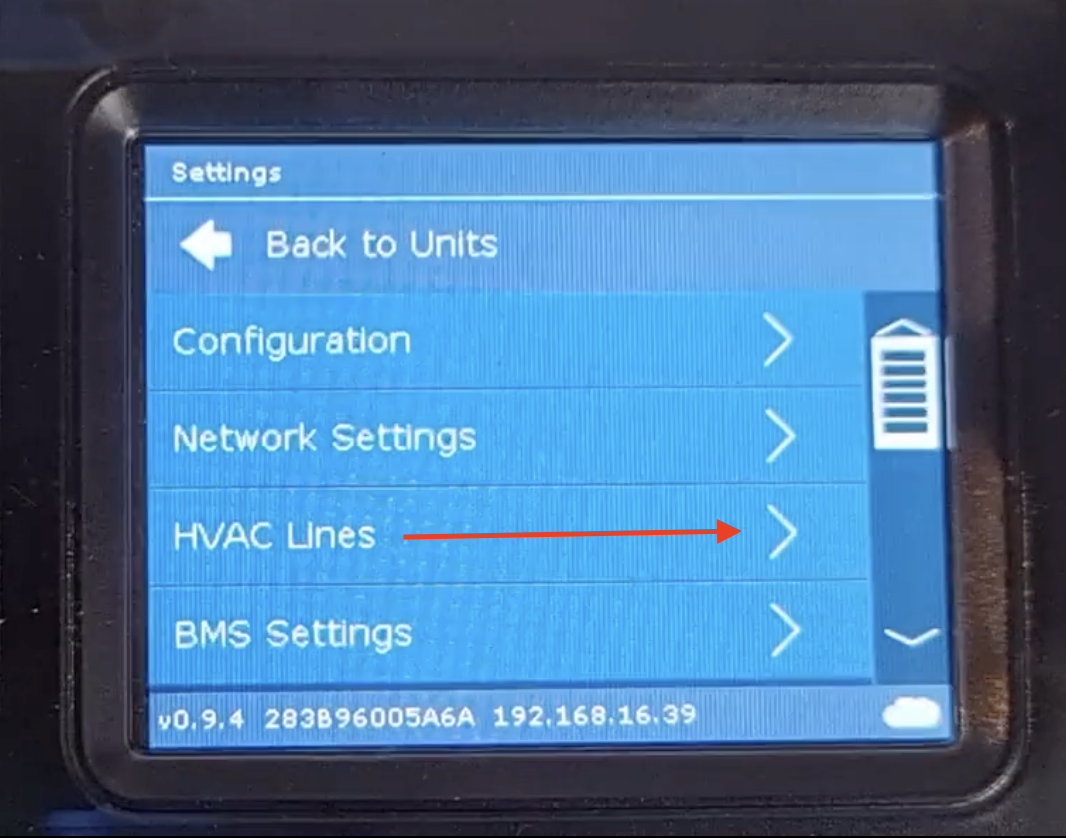

ניתן לעשות זאת דרך מסך המכשיר. או דרך הטרמינל, כפי שמוסבר למטה:

דרישות מקדימות

1. ראשית, הורד את CoolAutomation ToolBox (אם עדיין לא עשית זאת).
2. לאחר מכן, התחבר למכשיר שלך באמצעות חיבור USB או רשת IP.
3. לחץ על 'Connect' ותראה מסך טרמינל.

CoolMaster - הגדרת סוג קו

ניתן להשתמש בפקודה הבאה בטרמינל:

line type L3 KNXW

CooLinkhub - הגדרת סוג קו

ניתן להשתמש בפקודה הבאה בטרמינל:

line type L3 KNX
