פריסת מסך מגע

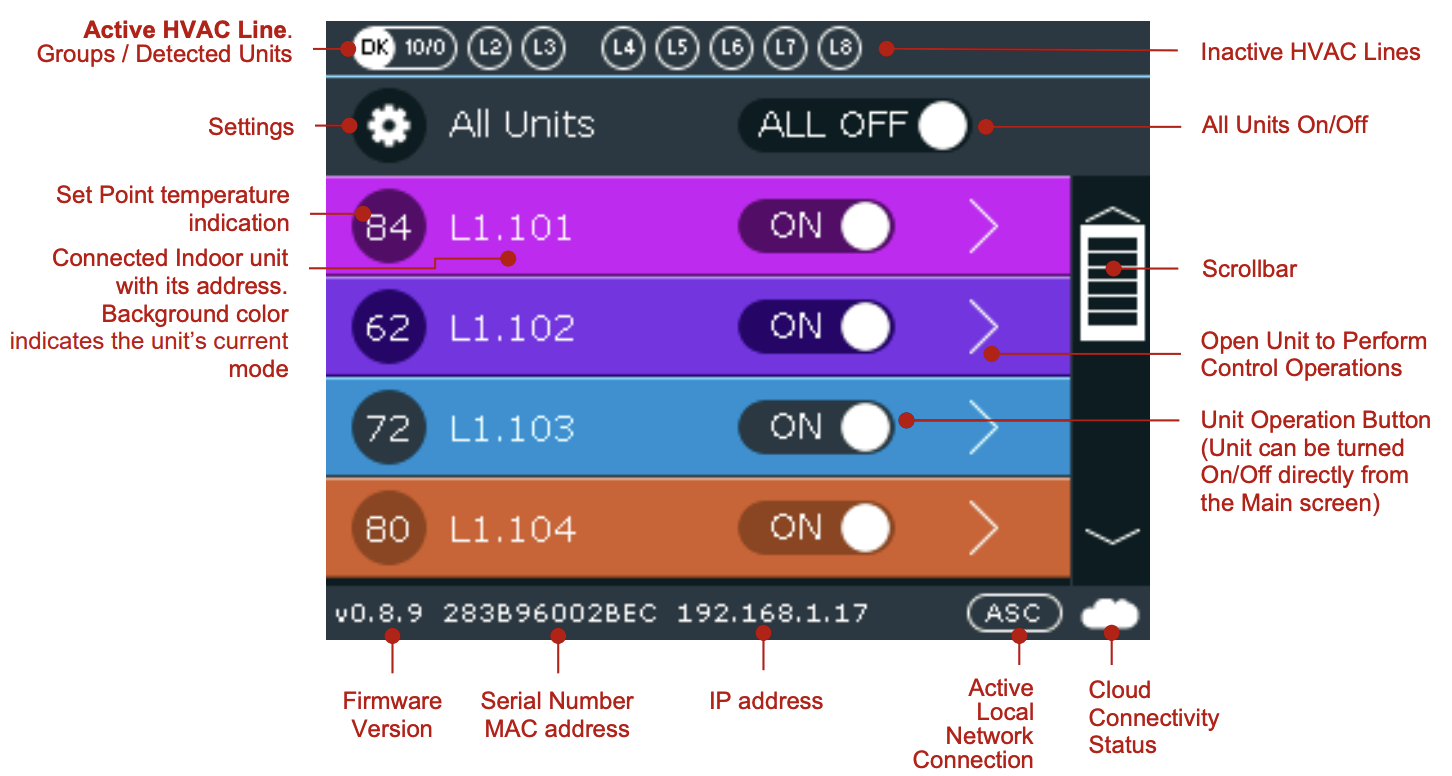

כאשר המכשיר מחובר, מוצגת המסך הבא. לאחר התקנה מוצלחת, כל היחידות המחוברות מזוהות אוטומטית, ומסך הראשי מציג את היחידות הפנימיות שזוהו ואת הסטטוס שלהן.

השורה העליונה בתמונה למעלה מציגה:

• קו המיזוג הפעיל בצד שמאל של המסך (עיגול עם מילוי לבן וטקסט שחור). קיצור שם היצרן של הקו הפעיל מוצג בתוך העיגול הלבן (DK בתמונה למעלה). רשימת היצרנים הזמינים והקיצורים שלהם נמצאת כאן.
• קווים לא פעילים שמופיעים מיד אחרי סימון הקו הפעיל
• . מספר היחידות שזוהו. המספר שמימין לקיצור שם היצרן מציין את מספר היחידות שזוהו. במקרים מסוימים של Daikin (DK) יופיעו שני מספרים: אחד מייצג קבוצות והשני את מספר היחידות שזוהו.
• הגדרות תצורה. לשינוי הגדרות המכשיר, יש ללחוץ על סמל הגלגל שיניים בצד שמאל ולפעול לפי ההוראות בפרק הגדרות CoolMaster.
• שליטה על קווי המיזוג. ניתן להדליק או לכבות את כל קווי המיזוג על ידי הזזת המתג שמימין לסמל הגלגל שיניים, או לשלוט בכל קו בנפרד על ידי הזזת המתג של אותו קו. השתמשו בסרגל הגלילה בצד ימין כדי לעבור בין הקווים הזמינים.
• מצב היחידה הפנימית. מצב היחידה הפנימית משתקף בצבע הרקע של השורה שלה:
  • סגול - היחידה במצב מאוורר
  • אדום - היחידה במצב תקלה. קוד התקלה מוצג בעיגול בצד שמאל.
  • כחול - היחידה במצב קירור
  • סגול כהה - היחידה במצב אוטומטי
  • ירוק - היחידה במצב ייבוש
  • חום בהיר/כתום - היחידה במצב חימום
  • אפור - היחידה כבויה

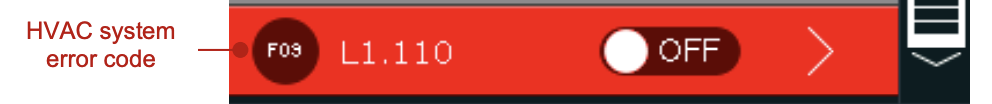

• כאשר יש תקלה/בעיה במערכת VRF, היא מוצגת ב-CoolMaster. כאשר יחידה פנימית נמצאת בתקלה, השורה שלה במסך הראשי תוצג באדום וקוד התקלה של יצרן המיזוג יוצג בצד שמאל של השורה (ראו תמונה למטה). יש לפנות לתמיכה הטכנית של המיזוג עם הקוד שמוצג.
• החלק התחתון של המסך מציג
  • גרסת קושחה
  • מספר סידורי/כתובת MAC
  • כתובת IP - ניתן להגדיר את כתובת ה-IP אוטומטית או ידנית. כברירת מחדל, DHCP מופעל. לשינוי, יש ללחוץ על כפתור ההגדרות במסך הראשי ולבחור הגדרות רשת. להגדרה אוטומטית, פשוט הפעילו את DHCP. להגדרה ידנית, כבו את DHCP ובחרו כתובת IP על ידי לחיצה על הכפתור שלה.
  • חיבור רשת מקומית פעיל


    חיבור רשת מקומית	תיאור
    ASC	שרת ASCII
    MIP	ModBus IP
    REST	REST API
    SSDP	פרוטוקול Control4
    CAN	BACnet IP
    HDL	HDL Buspro over IP
    IZone	פרוטוקול Izone

  • סטטוס חיבור לענן. CoolMaster שומר על חיבור קבוע לשרת הענן CoolRemote ברגע שמוגדר חיבור TCP/IP עם גישה לאינטרנט. סטטוס החיבור ל-CoolRemote מוצג על מסך ה-LCD כסמל ענן בפינה הימנית התחתונה של המסך.


    סמל	תיאור
    אין סמל ענן	אין חיבור TCP/IP
    	מתחבר - בתקשורת
    	מחובר - ממתין
    	מנותק - קוד שגיאת תקשורת
