In alcuni scenari, potrebbe essere necessario preconfigurare un CoolPlug per un CooLinkHub già installato e messo in servizio presso un sito cliente, eseguendo la configurazione da remoto dal proprio ufficio.
I casi d'uso tipici includono:
- Sostituzione di un CoolPlug malfunzionante con una nuova unità.
- Aggiunta di un CoolPlug a una nuova unità interna installata.
La procedura descritta di seguito consente di preconfigurare in anticipo il nuovo CoolPlug, eliminando la necessità di eseguire il processo di accoppiamento in loco. Una volta installato il CoolPlug preconfigurato presso il cliente, sarà già accoppiato con il CooLinkHub esistente, permettendo un processo di installazione più rapido e semplice.
Prerequisiti per l'accoppiamento manuale di un CoolPlug a un CoolLinkHub
Per accoppiare manualmente un CoolPlug wireless a un CoolLinkHub è necessario soddisfare i seguenti prerequisiti:

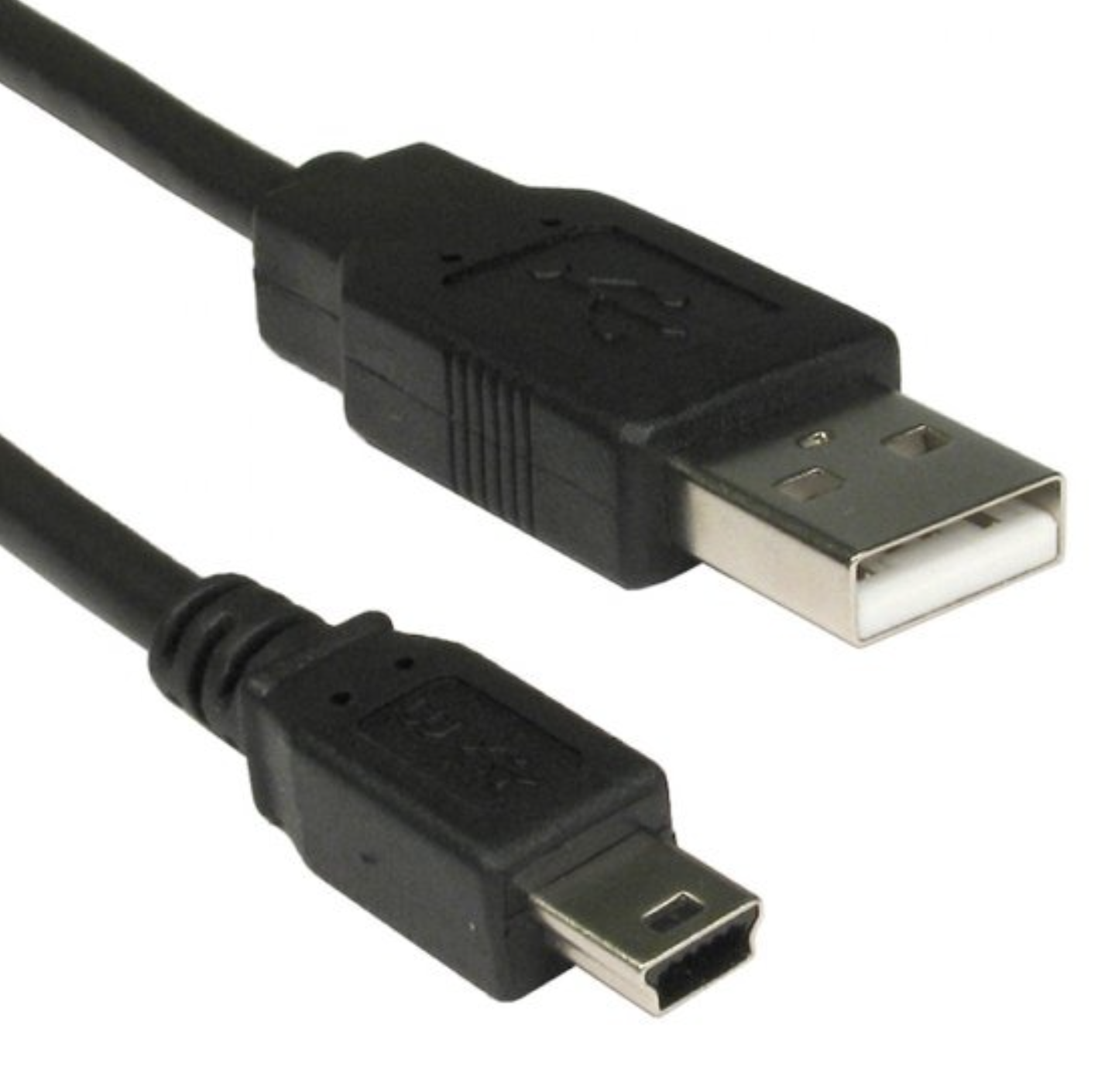

- Cavo USB Mini-B per collegare il CoolPlug al computer
- Un computer con installata l'app ToolBox di CoolAutomation per poter connettersi al CoolPlug wireless tramite terminale
- Uno dei seguenti:
- Un CoolPlug già accoppiato al CoolHub a cui si vuole accoppiare il nuovo CoolPlug
- Il CoolLinkHub a cui si vuole accoppiare il nuovo CoolPlug wireless, accessibile online o collegato al computer
- Il CoolPlug deve essere configurato
Passo 1 – Lettura dei parametri WPAN
- Aprire l'app ToolBox di CoolAutomation e connettersi a uno dei dispositivi descritti di seguito.
- Dal tab terminale, eseguire il seguente comando sul dispositivo esistente:
- Quando si leggono i parametri da un CoolPlug già accoppiato, collegare il CoolPlug accoppiato al computer ed eseguire il seguente comando:
28:3B:96:C1:04:89> plug L5.001 wpan
- Quando si leggono i parametri dal CoolLinkHub a cui si vuole accoppiare il CoolPlug, connettersi al CooLinkHub utilizzando l'app ToolBox di CoolAutomation tramite rete o una connessione diretta al CooLinkHub collegato al computer
28:3B:96:C1:04:89>wpan
L'output del comando wpan sarà il seguente:
Coord_EA : 283B96C104890000 SA : 0xF204 PAN ID : 0xCA4D Channel : 25(25) PA/LNA : on Security : on OK
Passo 2 – Programmare il nuovo CoolPlug
- Connettersi al nuovo CoolPlug wireless utilizzando l'app ToolBox di CoolAutomation ed eseguire i seguenti comandi (uno dopo l'altro): si dovrebbe ricevere una risposta "OK" prima di procedere al comando successivo:
wpan EA234 <CooLinkHub ultime 6 cifre di SN >
wpan pan <PAN ID>
wpan ch <Channel>
wpan security <1 0r 0> (1 = On, 0=Off)
Per l'esempio di output sopra, i comandi saranno i seguenti:
28:3B:96:C1:04:89>wpan EA234 C10489 OK 28:3B:96:C1:04:89>wpan pan CA4D OK 28:3B:96:C1:04:89>wpan ch 25 OK 28:3B:96:C1:04:89>wpan security 1 OK
Passo 3: Verifica
Una volta completata la configurazione dell'accoppiamento, verificare che la nuova configurazione corrisponda a quella impostata nel CooLinkHub o nel CoolPlug usato per recuperare la configurazione al passo 1.
